BRUKSANVISNING ROTAK 32, ROTAK32 BOSCH

F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 36 Friday, November 16, 2012 8:26 AM 36 | Dansk Fejlsøgning STOP Symptom Motor går ikke i gang Mulig årsag Strøm er afbrudt Stikkontakt er defekt Forlængerledning er beskadiget Defekt/sprunget sikring Tilstopning mulig Motorværn er aktiveret Slåhøjde for lav til øjeblikkelige betingelser Haveværktøj kører i intervaller Forlængerledning er beskadiget Haveværktøjets indvendige ledninger er beskadiget Motorværn er aktiveret Haveværktøj klipper ikke jævnt Slåhøjden er for lav og/eller Knive er sløve Motoren arbejder tungt Tilstopning mulig Når haveværktøjet tændes, drejer kniven ikke For stor vibration/støj Kniven er monteret forkert Kniven bremses af græsset Knivmøtrikken/-skruen er løs Knivmøtrikken/-skruen er løs Knivene er beskadigede Afhjælpning Kontroller og tænd for strømmen Prøv en anden stikkontakt Ledning kontrolleres og skiftes, hvis den er beskadiget Udskift sikring Kontrollér haveværktøjet og frigør det evt. for græs (brug altid havehandsker) Lad motoren afkøle og indstil en større slåhøjde Indstil en større slåhøjde Ledning kontrolleres og skiftes, hvis den er beskadiget Kontakt serviceforhandleren Lad motoren afkøle og indstil en større slåhøjde Indstil en større slåhøjde Kniv skiftes Kontrollér haveværktøjet og frigør det evt. for græs (brug altid havehandsker) Montér kniven rigtigt Sluk for haveværktøjet Fjern tilstopning (brug altid havehandsker) Spænd knivmøtrikken/-skruen (17 Nm) Spænd knivmøtrikken/-skruen (17 Nm) Kniv skiftes Kundeservice og brugerrådgivning Bortskaffelse www.bosch-garden.com Det 10-cifrede typenummer på haveværktøjets typeskilt skal altid angives ved forespørgsler og bestilling af reservedele. Smid ikke haveværktøjet ud sammen med det almindelige husholdningsaffald! Gælder kun i EU-lande: Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE) og omsætning af dette til national ret skal kasseret elektrisk og elektronisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com F 016 L70 769 | (16.11.12) Ret til ændringer forbeholdes. Bosch Power Tools OBJ_BUCH-1266-003.book Page 37 Friday, November 16, 2012 8:26 AM Svenska | 37 Svenska Säkerhetsanvisningar Obs! Läs noggrant igenom anvisningarna. Gör dig förtrogen med trädgårdsredskapets manöverorgan och dess korrekta användning. Förvara bruksanvisningen för senare behov. Förklaring till bildsymbolerna Allmän varning för riskmoment. Läs noga igenom bruksanvisningen. Se till att personer som står i närheten inte skadas av föremål som eventuellt slungas ut. Varning: Håll ett betryggande avstånd från trädgårdsredskapet när det är igång. Se upp: Berör inte roterande knivar. Knivarna är vassa. Se till att tår eller fingrar inte skadas. Före inställningar eller rengöring av trädgårdsredskapet, om kabeln blivit hängande eller när trädgårdsredskapet även under en kort tid lämnas utan uppsikt ska det slås från och stickproppen dras ur nätuttaget. Håll nätsladden på betryggande avstånd från skärknivarna. Vänta tills trädgårdsredskapets alla delar stannat fullständigt innan du berör dem. Knivarna roterar en stund efter det trädgårdsredskapet stängts av och detta kan leda till kroppsskada. Använd inte trädgårdsredskapet i regn och utsätt det inte heller för regn. Skydda dig mot elstöt. Håll anslutningskabeln på betryggande avstånd från skärknivarna. Användning Låt aldrig barn eller personer som inte är förtrogna med bruksanvisningen använda trädgårdsredskapet. Nationella föreskrifter begränsar eventuellt tillåten ålder för användning. När trädgårdsredskapet inte används ska det förvaras oåtkomligt för barn. Bosch Power Tools Trädgårdsredskapet får inte användas av person (inklusive barn) med begränsad fysisk, sensorisk eller psykisk förmåga och/eller som saknar den erfarenhet och kunskap som krävs för hantering. Undantag görs om personen övervakas av en ansvarig person som kan undervisa i trädgårdsredskapets användning. Barn bör övervakas för att säkerställa att de inte leker med trädgårdsredskapet. Klipp aldrig gräset när personer, speciellt då barn eller husdjur, uppehåller sig i närheten. Användaren eller ägaren ansvarar för olyckor och skador som drabbar andra människor eller deras egendom. Du får inte använda trädgårdsredskapet barfota eller med öppna sandaler. Använd alltid kraftiga skor och långa byxor. Granska noga gräsmattan innan du startar och plocka bort stenar, kvistar, ståltrådar, ben och andra främmande föremål. Kontrollera innan arbetet påbörjas att knivarna, knivskruvarna och skärgruppen inte är slitna eller skadade. Byt alltid samtidigt ut slitna eller skadade knivar och knivskruvar för att undvika obalans. Arbeta endast i dagsljus eller vid god belysning. Använd trädgårdsredskapet helst inte i vått gräs. Gå lugnt, gå aldrig snabbt. Använd aldrig trädgårdsredskapet med defekta skyddsanordningar, kåpor eller säkerhetsutrustning som t. ex. avledningsskydd och/eller uppsamlingskorg. Arbete på sluttning kan innebära fara. – Klipp inte gräset på mycket brant sluttning. – Se till att du har bra fotfäste på lutande mark och vått gräs. – Klipp gräset på lutande mark alltid tvärs över och aldrig upp- och nedför. – Var ytterst försiktig när riktningen växlas. – Var ytterst försiktig när du går bakåt eller drar trädgårdsredskapet. – Skjut trädgårdsredskapet vid gräsklippning alltid framåt och dra det inte mot kroppen. Knivarna måste stå stilla när trädgårdsredskapet tippas för transport, när det körs över ytor utan gräs och när trädgårdsredskapet transporteras till eller från området som ska klippas. Tippa inte trädgårdsredskapet när motorn startas om inte högt gräs kräver tippning. I detta fall tryck inte ned handtaget på motsatt sida mer än vad som är nödvändigt för lyftning. Se till att du håller händerna på handtaget när du åter lägger ned trädgårdsredskapet. Koppla på trädgårdsredskapet enligt beskrivning i bruksanvisningen och se till att du håller fötterna på betryggande avstånd från roterande delar. Håll händerna och fötterna på betryggande avstånd från roterande delar. Håll dig på avstånd till utkastningszonen när du använder trädgårdsredskapet. Trädgårdsredskapet får aldrig lyftas upp eller bäras med motorn igång. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 38 Friday, November 16, 2012 8:26 AM 38 | Svenska Håll nät- och skarvsladdarna på betryggande avstånd från knivarna. Knivarna kan skada sladdarna och leda till att spänningsförande delar berörs. Se upp, risk finns för elstöt. Dra stickproppen ur stickuttaget: – alltid när trädgårdsredskapet lämnas utan uppsikt, – innan blockeringar åtgärdas, – när kontroll, rengöring eller arbeten utförs på trädgårdsredskapet, – efter kontakt med främmande föremål. Kontrollera genast trädgårdsredskapet avseende skada och låt det vid behov repareras, – när trädgårdsredskapet börjar vibrerar på ovanligt sätt (kontrollera genast). Strömanslutning Kontrollera att strömkällans spänning överensstämmer med uppgifterna på redskapets dataskylt. Vi rekommenderar att ansluta redskapet endast till ett stickuttag som har säkrats med en jordfelsbrytare på 30 mA. Vid byte av redskapets nätsladd får endast en av tillverkaren godkänd nätsladd användas, för artikel-nr och -typ se bruksanvisningen. Grip aldrig tag i stickproppen med våta händer. Nätsladden eller skarvsladden får inte överköras, komma i kläm eller rivas i, då risk finns för att den skadas. Skydda sladden mot hetta, olja och vassa kanter. Skarvsladden måste ha det tvärsnitt som anges i bruksanvisningen och dessutom vara spolsäker. Stickanslutningen får inte ligga i vatten. Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Elektrisk säkerhet Obs! Före serviceåtgärder eller rengöring stäng av trädgårdsredskapet och dra ur stickproppen. Detta gäller även om nätsladden skadats eller är tilltrasslad. Efter frånkoppling av trädgårdsredskapet rör sig knivarna ännu några sekunder. Varning – berör inte den roterande kniven. Trädgårdsredskapet är skyddsisolerat och kräver därför ingen jordning. Driftspänningen är 230 V AC, 50 Hz (för icke EU-länder 220 V, 240 V alltefter utförande). Använd endast godkända skarvsladdar. För information kontakta auktoriserad kundservice. Använd endast förlängningssladdar med beteckningen H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57). För redskapet får endast en förlängningssladd med följande ledararea användas: – 1,0 mm2: maximal längd 40 m – 1,5 mm2: maximal längd 60 m – 2,5 mm2: maximal längd 100 m Anvisning: Om en skarvsladd används måste den – enligt beskrivning i säkerhetsföreskrifterna – ha en skyddsledare F 016 L70 769 | (16.11.12) som via stickproppen anslutits till skyddsledaren i elsystemet. I tveksamma fall hör med en utbildad elektriker eller närmaste Bosch servicestation. SE UPP: Skarvsladdar av annat slag kan innebära fara. Skarvsladden, stickproppen och kontaktdonen måste vara vattentäta och godkända för användning utomhus. Sladdkontaktdon ska vara torra och får inte ligga på marken. För ökat skydd rekommenderar vi att använda en FI-jordfelsbrytare (RCD) med en utlösningsström på högst 30 mA. Denna FI-jordfelsbrytare ska kontrolleras före varje användning. Anvisningar för produkter som inte säljs i GB: OBSERVERA: För din säkerhet krävs att trädgårdsredskapets stickpropp ansluts till skarvsladden. Skarvsladdens koppling måste skyddas mot stänkvatten, bestå av gummi eller ha gummimantel. Skarvsladden ska vara försedd med dragavlastning. Anslutningssladden måste regelbundet kontrolleras avseende skador och får endast användas i felfritt tillstånd. Om anslutningssladden skadats får den repareras endast i en auktoriserad Bosch-verkstad. Service Använd alltid trädgårdshandskar när åtgärder krävs i närheten av skarpa knivar. Granska att alla muttrar, bultar och skruvar sitter stadigt fast; detta garanterar att trädgårdsredskapets tillförlitlighet upprätthålls. Kontrollera regelbundet uppsamlingskorgens tillstånd och förslitning. Kontrollera trädgårdsredskapet och byt av säkerhetsskäl ut förslitna och skadade delar. Använd endast knivar som är avsedda för detta trädgårdsredskap. Kontrollera att reservdelarna är av Bosch-fabrikat. Symboler Symbolerna nedan är viktiga för att kunna läsa och förstå bruksanvisningen. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna bidrar till bättre och säkrare användning av trädgårdsredskapet. Symbol Betydelse Rörelseriktning Reaktionsriktning Bär skyddshandskar Bosch Power Tools OBJ_BUCH-1266-003.book Page 39 Friday, November 16, 2012 8:26 AM Svenska | 39 Symbol Betydelse Vikt Försäkran om överensstämmelse Inkoppling Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60335 uppfyller bestämmelserna i direktiven 2011/65/EU, 2004/108/EG, 2006/42/EG, 2000/14/EG. 2000/14/EG: Garanterad ljudeffektnivå 94 dB(A). Bedömningsmetod för överensstämmelse enligt bilaga VI. Produktkategori: 32 Nämnd provningsanstalt: SRL, Sudbury, England, Nr. 1088 Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification Urkoppling Tillåten hantering Förbjuden handling Tillbehör/reservdelar Ändamålsenlig användning Trädgårdsredskapet är avsett för gräsklippning i en hemträdgård. Tekniska data Gräsklippare Produktnummer Upptagen märkeffekt Knivbredd Snitthöjd Volym, uppsamlingskorg Vikt enligt EPTA-Procedure 01/2003 Skyddsklass Serienummer

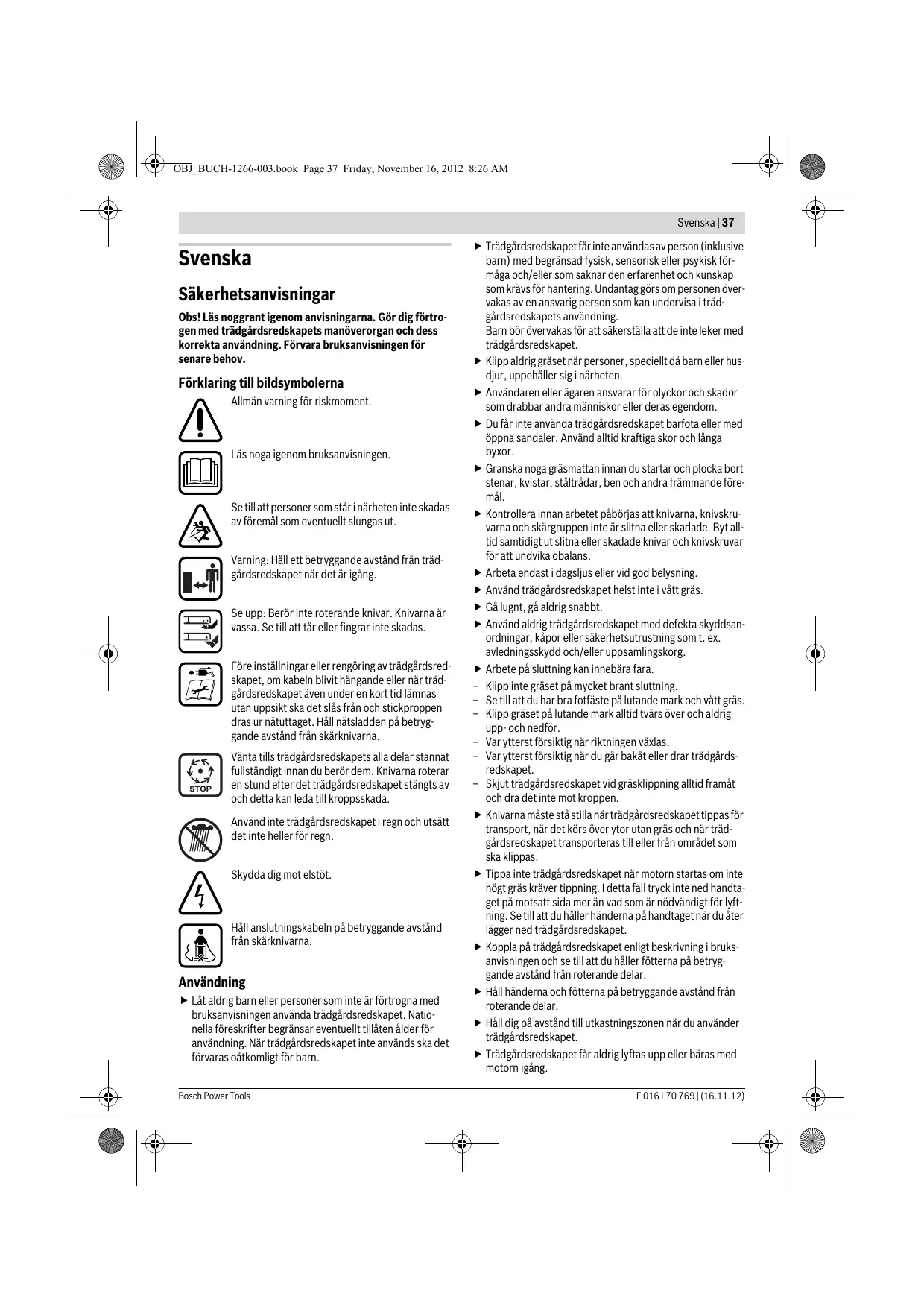

6,6 /II se dataskylten på trädgårdsredskapet Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på trädgårdsredskapets typskylt. Handelsbeteckningarna för enskilda trädgårdsredskap kan variera. Buller-/vibrationsdata Mätvärdena för buller har tagits fram baserande på 2000/14/EG (1,60 m höjd, 1 m avstånd). Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 79 dB(A); ljudeffektnivå 93 dB(A). Onoggrannhet K =1 dB. Totala vibrationsemissionsvärden ah (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60335: ah <2,5 m/s2, K =1,5 m/s2. Bosch Power Tools Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering och drift Handlingsmål Leveransen omfattar Montering av bygelhandtag Hopsättning av uppsamlingskorgen Insättning/borttagning av uppsamlingskorgen Inställning av snitthöjd Anslut skarvsladden Inkoppling Urkoppling Arbetsanvisningar Underhåll av kniv Välj tillbehör Figur
