MANUAL DE USUARIO ROTAK 32, ROTAK32 BOSCH

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina

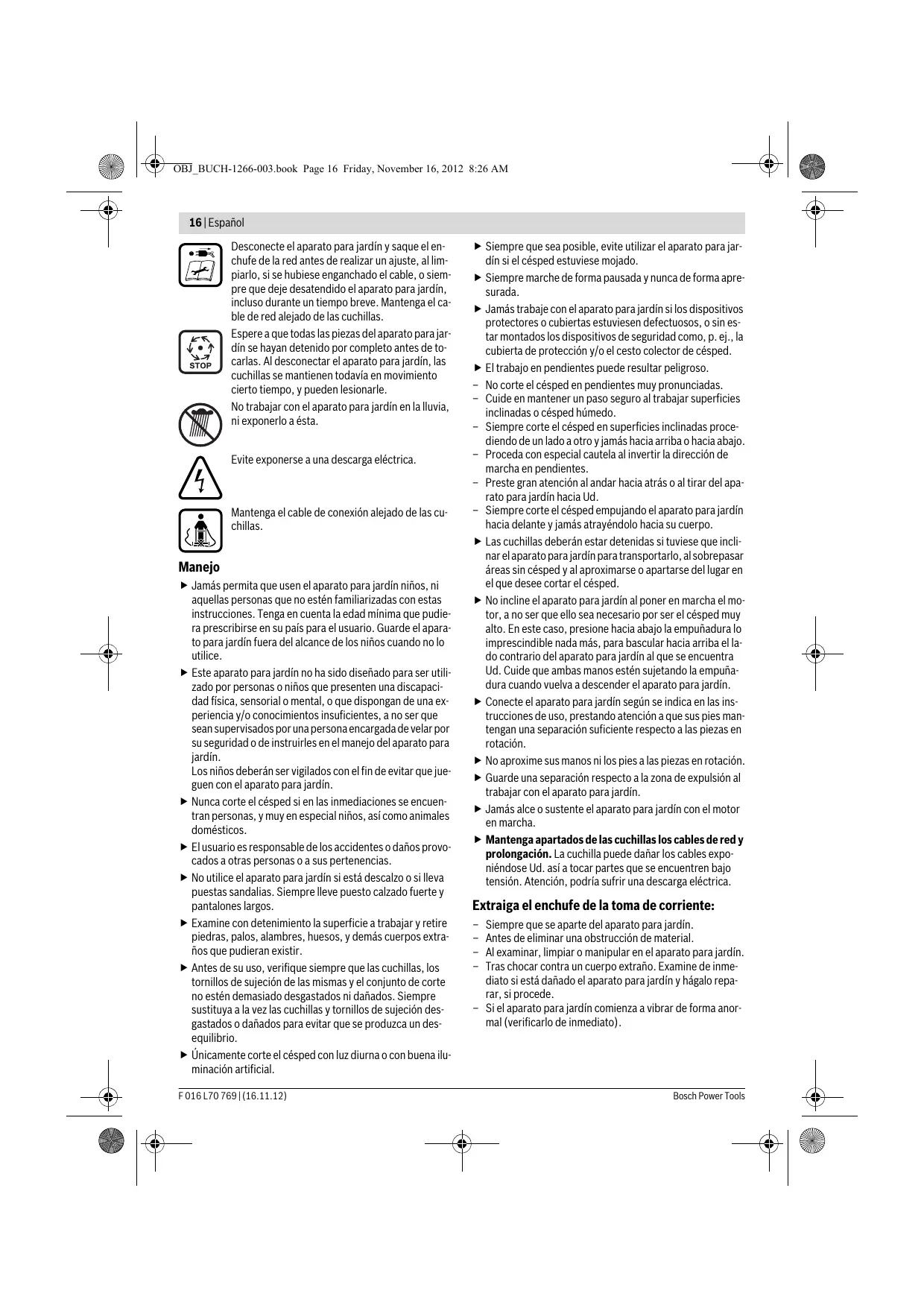

Español Instrucciones de seguridad ¡Atención! Lea detenidamente las siguientes instrucciones. Familiarícese con los elementos de manejo y el uso reglamentario del aparato para jardín. Guarde estas instrucciones de servicio en un lugar seguro para posteriores consultas. Explicación de la simbología Advertencia general de peligro. Lea las instrucciones de servicio con detenimiento. Preste atención a que las personas circundantes no resulten lesionadas por los cuerpos extraños que pudieran salir proyectados. Advertencia: Mantenga una separación de seguridad respecto al aparato para jardín en funcionamiento. Atención: No toque las cuchillas en funcionamiento. Las cuchillas están muy afiladas. Tenga cuidado de no cercenarse los dedos de los pies y de las manos. F 016 L70 769 | (16.11.12) 16 | Español Desconecte el aparato para jardín y saque el enchufe de la red antes de realizar un ajuste, al limpiarlo, si se hubiese enganchado el cable, o siempre que deje desatendido el aparato para jardín, incluso durante un tiempo breve. Mantenga el cable de red alejado de las cuchillas. Espere a que todas las piezas del aparato para jardín se hayan detenido por completo antes de tocarlas. Al desconectar el aparato para jardín, las cuchillas se mantienen todavía en movimiento cierto tiempo, y pueden lesionarle. No trabajar con el aparato para jardín en la lluvia, ni exponerlo a ésta. Evite exponerse a una descarga eléctrica. Mantenga el cable de conexión alejado de las cuchillas. Manejo Jamás permita que usen el aparato para jardín niños, ni aquellas personas que no estén familiarizadas con estas instrucciones. Tenga en cuenta la edad mínima que pudiera prescribirse en su país para el usuario. Guarde el aparato para jardín fuera del alcance de los niños cuando no lo utilice. Este aparato para jardín no ha sido diseñado para ser utilizado por personas o niños que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato para jardín. Los niños deberán ser vigilados con el fin de evitar que jueguen con el aparato para jardín. Nunca corte el césped si en las inmediaciones se encuentran personas, y muy en especial niños, así como animales domésticos. El usuario es responsable de los accidentes o daños provocados a otras personas o a sus pertenencias. No utilice el aparato para jardín si está descalzo o si lleva puestas sandalias. Siempre lleve puesto calzado fuerte y pantalones largos. Examine con detenimiento la superficie a trabajar y retire piedras, palos, alambres, huesos, y demás cuerpos extraños que pudieran existir. Antes de su uso, verifique siempre que las cuchillas, los tornillos de sujeción de las mismas y el conjunto de corte no estén demasiado desgastados ni dañados. Siempre sustituya a la vez las cuchillas y tornillos de sujeción desgastados o dañados para evitar que se produzca un desequilibrio. Únicamente corte el césped con luz diurna o con buena iluminación artificial. F 016 L70 769 | (16.11.12) Siempre que sea posible, evite utilizar el aparato para jardín si el césped estuviese mojado. Siempre marche de forma pausada y nunca de forma apresurada. Jamás trabaje con el aparato para jardín si los dispositivos protectores o cubiertas estuviesen defectuosos, o sin estar montados los dispositivos de seguridad como, p. ej., la cubierta de protección y/o el cesto colector de césped. El trabajo en pendientes puede resultar peligroso. – No corte el césped en pendientes muy pronunciadas. – Cuide en mantener un paso seguro al trabajar superficies inclinadas o césped húmedo. – Siempre corte el césped en superficies inclinadas procediendo de un lado a otro y jamás hacia arriba o hacia abajo. – Proceda con especial cautela al invertir la dirección de marcha en pendientes. – Preste gran atención al andar hacia atrás o al tirar del aparato para jardín hacia Ud. – Siempre corte el césped empujando el aparato para jardín hacia delante y jamás atrayéndolo hacia su cuerpo. Las cuchillas deberán estar detenidas si tuviese que inclinar el aparato para jardín para transportarlo, al sobrepasar áreas sin césped y al aproximarse o apartarse del lugar en el que desee cortar el césped. No incline el aparato para jardín al poner en marcha el motor, a no ser que ello sea necesario por ser el césped muy alto. En este caso, presione hacia abajo la empuñadura lo imprescindible nada más, para bascular hacia arriba el lado contrario del aparato para jardín al que se encuentra Ud. Cuide que ambas manos estén sujetando la empuñadura cuando vuelva a descender el aparato para jardín. Conecte el aparato para jardín según se indica en las instrucciones de uso, prestando atención a que sus pies mantengan una separación suficiente respecto a las piezas en rotación. No aproxime sus manos ni los pies a las piezas en rotación. Guarde una separación respecto a la zona de expulsión al trabajar con el aparato para jardín. Jamás alce o sustente el aparato para jardín con el motor en marcha. Mantenga apartados de las cuchillas los cables de red y prolongación. La cuchilla puede dañar los cables exponiéndose Ud. así a tocar partes que se encuentren bajo tensión. Atención, podría sufrir una descarga eléctrica. Extraiga el enchufe de la toma de corriente:

Siempre que se aparte del aparato para jardín. Antes de eliminar una obstrucción de material. Al examinar, limpiar o manipular en el aparato para jardín. Tras chocar contra un cuerpo extraño. Examine de inmediato si está dañado el aparato para jardín y hágalo reparar, si procede. – Si el aparato para jardín comienza a vibrar de forma anormal (verificarlo de inmediato). Conexión eléctrica La tensión de alimentación deberá coincidir con las indicaciones en la placa de características del aparato. Recomendamos conectar este aparato solamente a tomas de corriente protegidas por un fusible diferencial para una corriente de fuga de 30 mA. En caso de cambiar el cable de red de este aparato, deberá emplearse exclusivamente el cable previsto por el fabricante, cuyo nº de pedido y tipo figuran en las instrucciones de servicio. Jamás toque el enchufe de red con las manos mojadas. No pasar por encima, ni aplastar, ni dar tirones del cable de red o de prolongación, para no dañarlos. Proteja el cable del calor, del aceite y de las esquinas agudas. El cable de prolongación debe tener la sección indicada en las instrucciones de servicio y debe ir protegido contra salpicaduras de agua. La conexión de empalme no deberá encontrarse en el agua. Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas. Seguridad eléctrica ¡Atención! Antes de realizar trabajos de mantenimiento o limpieza desconecte el aparato para jardín y saque el enchufe de la red. Lo mismo deberá realizarse en caso de que se dañe, corte, o enrede el cable de alimentación. Tras la desconexión del aparato para jardín, las cuchillas se mantienen en movimiento durante algunos segundos. Atención – no tocar la cuchilla en rotación. Para su seguridad, el aparato para jardín dispone de un aislamiento de protección y no precisa por lo tanto ser conectado a tierra. La tensión de régimen es de 230 V AC, 50 Hz (para países no pertenecientes a la CE 220 V ó 240 V según ejecución). Solamente emplear cables de prolongación homologados. Informaciones al respecto las obtiene Ud. en su taller de servicio técnico habitual. Únicamente deberán emplearse cables de prolongación del tipo H05VV-F, H05RN-F o IEC (60227 IEC 53, 60245 IEC 57). Si precisa un cable de prolongación para trabajar con el aparato, solamente deberá emplear cables con las siguientes secciones y longitudes: – 1,0 mm2: longitud máxima 40 m – 1,5 mm2: longitud máxima 60 m – 2,5 mm2: longitud máxima 100 m Observación: Al utilizar un cable de prolongación, éste deberá disponer de un conductor de protección – tal como se describe en las prescripciones de seguridad – conectado a través del enchufe con el conductor de protección de su instalación eléctrica. En caso de duda, pregunte a un profesional electricista o al servicio técnico autorizado Bosch más próximo. PRECAUCIÓN: Los cables de prolongación no reglamentarios pueden resultar peligrosos. Los cables de Bosch Power Tools prolongación, enchufes y empalmes deberán ser estancos al agua y aptos para su uso a la intemperie. Los conectores de empalme de los cables deberán estar secos y no deberán tocar el suelo. Para una mayor seguridad se recomienda emplear un fusible diferencial (RCD) para una corriente de fuga máxima de 30 mA. Comprobar el funcionamiento correcto del fusible diferencial antes de cada uso. Observación para aquellos productos que no son de venta en GB: ATENCIÓN: Para su seguridad es necesario conectar el enchufe del aparato para jardín con el cable de prolongación. El enchufe de empalme del cable de prolongación deberá ser o ir revestido de goma y estar protegido contra salpicaduras de agua. El cable de prolongación deberá utilizarse con un seguro contra tracción. El cable de conexión deberá inspeccionarse con regularidad en cuanto a posibles daños y solamente deberá utilizarse si se encuentra en perfectas condiciones. En caso de estar dañado el cable de conexión, éste solamente deberá hacerse reparar en un taller de servicio autorizado Bosch. El enchufe macho de conexión, debe ser conectado solamente a un enchufe hembra de las mismas caracteristicas técnicas del enchufe macho en materia. Mantenimiento Póngase siempre unos guantes de protección al manipular o trabajar en el área de las cuchillas. Asegúrese de que todas las tuercas, pernos y tornillos están firmemente sujetos para garantizar un trabajo seguro con el aparato para jardín. Controle con regularidad el estado y el nivel de desgaste del cesto colector de césped. Controle el aparato para jardín y sustituya las piezas desgastadas o dañadas para mayor seguridad. Utilice exclusivamente las cuchillas previstas para este aparato para jardín. Únicamente deberán emplearse piezas de recambio originales Bosch. Símbolos Los símbolos siguientes le ayudarán a entender las instrucciones de servicio al leerlas. Es importante que retenga en su memoria estos símbolos y su significado. La interpretación correcta de estos símbolos le ayudará a manejar mejor, y de forma más segura, el aparato para jardín. Simbología Significado Dirección de movimiento Dirección de reacción F 016 L70 769 | (16.11.12) 18 | Español Simbología Significado Utilice guantes de protección Peso Conexión Desconexión Acción permitida Acción prohibida Accesorios/Piezas de recambio Utilización reglamentaria Declaración de conformidad Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60335 de acuerdo con las directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE: Nivel de potencia acústica garantizado 94 dB(A). Procedimiento para evaluación de la conformidad según anexo VI. Categoría de producto: 32 Centro oficial de inspección citado: SRL, Sudbury, England, Nr. 1088 Expediente técnico (2006/42/CE) en: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification El aparato para jardín ha sido diseñado para cortar césped en el área doméstica. Datos técnicos Cortacésped Rotak 32 Nº de artículo 3 600 H85 B.. Potencia absorbida nominal

Ancho de la cuchilla

Altura de corte 20 – 60 Capacidad del cesto colector de césped

Peso según EPTA-Procedure 01/2003 6,6 Clase de protección /II Número de serie ver placa de características del aparato para jardín Estos datos son válidos para una tensión nominal de [U] 230 V. Los valores pueden variar para otras tensiones y en ejecuciones específicas para ciertos países. Preste atención al nº de artículo en la placa de características de su aparato para jardín. Las denominaciones comerciales de algunos aparatos para jardín pueden variar. Montaje y operación Objetivo Material que se adjunta Montaje de la empuñadura de estribo Ensamble del cesto colector de césped Montaje y desmontaje del cesto colector de césped Ajuste de la altura de corte Conexión del cable de prolongación Conexión Desconexión Instrucciones para la operación Mantenimiento de la cuchilla Selección de los accesorios opcionales Figura

Información sobre ruidos y vibraciones Valores de ruido determinados según 2000/14/CE (altura 1,60 m, separación 1 m). El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 79 dB(A); nivel de potencia acústica 93 dB(A). Tolerancia K =1 dB. Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60335: ah <2,5 m/s2, K =1,5 m/s2. F 016 L70 769 | (16.11.12) Localización de fallos STOP Síntomas El motor no funciona El aparato para jardín funciona de forma intermitente El corte del césped es irregular y/o el motor trabaja con dificultad Al conectar el aparato para jardín, la cuchilla de corte no gira Vibraciones o ruidos intensos Posible causa No hay tensión de red Toma de corriente defectuosa Cable de prolongación defectuoso El fusible se ha fundido Puede que exista una obstrucción Solución Verificar y conectar Emplear otra toma de corriente Verificar y sustituir el cable, si procede Cambiar el fusible Examine la parte inferior del aparato para jardín y desobstrúyala, si procede (utilice siempre unos guantes de protección) El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte mayor Para las condiciones de trabajo reinantes la al- Ajustar una altura de corte mayor tura de corte ajustada es demasiado reducida Cable de prolongación defectuoso Verificar y sustituir el cable, si procede Cableado interior de la máquina defectuoso Acudir al servicio técnico El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte mayor Altura de corte muy baja Ajustar una altura de corte mayor Cuchilla mellada Cambiar cuchilla Puede que exista una obstrucción Examine la parte inferior del aparato para jardín y desobstrúyala, si procede (utilice siempre unos guantes de protección) Cuchilla montada al revés Montar la cuchilla en la posición correcta Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín Desobstruirlo (utilice siempre unos guantes de protección) Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm) Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm) Cuchilla dañada Cambiar cuchilla Servicio técnico y atención al cliente www.bosch-garden.com Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato para jardín. España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: 902 531 53 Fax: 902 531554 México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com 20 | Português Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Perú Robert Bosch S.A.C. Av. Republica de Panama 4045 Buzón Postal Lima 34 (Surquillo) - Lima Tel.: (01) 7061100 Chile Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203100 E-Mail: emasa@emasa.cl Eliminación ¡No arroje los aparatos para jardín a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos eléctricos y electrónicos para ser sometidos a un reciclaje ecológico. Reservado el derecho de modificación.
