MANUAL DE UTILIZADOR ROTAK 32, ROTAK32 BOSCH

Información sobre ruidos y vibraciones Valores de ruido determinados según 2000/14/CE (altura 1,60 m, separación 1 m). El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 79 dB(A); nivel de potencia acústica 93 dB(A). Tolerancia K =1 dB. Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60335: ah <2,5 m/s2, K =1,5 m/s2. F 016 L70 769 | (16.11.12) Bosch Power Tools OBJ_BUCH-1266-003.book Page 19 Friday, November 16, 2012 8:26 AM Español | 19 Localización de fallos STOP Síntomas El motor no funciona El aparato para jardín funciona de forma intermitente El corte del césped es irregular y/o el motor trabaja con dificultad Al conectar el aparato para jardín, la cuchilla de corte no gira Vibraciones o ruidos intensos Posible causa No hay tensión de red Toma de corriente defectuosa Cable de prolongación defectuoso El fusible se ha fundido Puede que exista una obstrucción Solución Verificar y conectar Emplear otra toma de corriente Verificar y sustituir el cable, si procede Cambiar el fusible Examine la parte inferior del aparato para jardín y desobstrúyala, si procede (utilice siempre unos guantes de protección) El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte mayor Para las condiciones de trabajo reinantes la al- Ajustar una altura de corte mayor tura de corte ajustada es demasiado reducida Cable de prolongación defectuoso Verificar y sustituir el cable, si procede Cableado interior de la máquina defectuoso Acudir al servicio técnico El guardamotor se ha activado Dejar que se enfríe el motor y ajustar una altura de corte mayor Altura de corte muy baja Ajustar una altura de corte mayor Cuchilla mellada Cambiar cuchilla Puede que exista una obstrucción Examine la parte inferior del aparato para jardín y desobstrúyala, si procede (utilice siempre unos guantes de protección) Cuchilla montada al revés Montar la cuchilla en la posición correcta Cuchilla obstaculizada por la hierba Desconectar el aparato para jardín Desobstruirlo (utilice siempre unos guantes de protección) Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm) Tuerca/tornillo de sujeción de la cuchilla flojos Apretar la tuerca/tornillo de sujeción de la cuchilla (17 Nm) Cuchilla dañada Cambiar cuchilla Servicio técnico y atención al cliente www.bosch-garden.com Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato para jardín. Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: (0212) 2074511 España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: 902 531 53 Fax: 902 531554 México Robert Bosch S. de R.L. de C.V. Circuito G. Gonzáles Camarena 333 Centro de Ciudad Santa Fe - 01210 - Mexico DF Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: arturo.fernandez@mx.bosch.com Bosch Power Tools F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 20 Friday, November 16, 2012 8:26 AM 20 | Português Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: (0810) 5552020 E-Mail: herramientas.bosch@ar.bosch.com Leia atentamente estas instruções de serviço. Perú Robert Bosch S.A.C. Av. Republica de Panama 4045 Buzón Postal Lima 34 (Surquillo) - Lima Tel.: (01) 7061100 Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar. Chile Robert Bosch S.A. Calle San Eugênio, 40 Ñuñoa - Santiago Buzón Postal 7750000 Tel.: (02) 5203100 E-Mail: emasa@emasa.cl Eliminación ¡No arroje los aparatos para jardín a la basura! Sólo para los países de la UE: Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado los aparatos eléctricos y electrónicos para ser sometidos a un reciclaje ecológico. Observe que as pessoas ao redor não possam ser feridas por objectos catapultados para longe. Cuidado: Não toque nas lâminas em rotação. As lâminas são afiadas. Proteja-se contra a perda dos dedos dos pés e das mãos. Desligar o aparelho e puxar a ficha da tomada antes realizar ajustes no aparelho ou da limpeza, se o cabo tiver se enganchado ou se deixar o aparelho de jardinagem sem vigilância, mesmo que apenas por curto tempo. Manter o cabo de rede eléctrica afastado das lâminas de corte. Aguarde até que todas as peças do aparelho de jardinagem parem por completo antes de tocar nelas. As lâminas ainda continuam a girar após o desligamento do aparelho de jardinagem e podem causar lesões. Não utilizar o aparelho de jardim na chuva nem expô-lo à chuva. Proteja-se contra choque eléctrico. Reservado el derecho de modificación. Manter o cabo de conexão afastado das lâminas de corte. Operação Português Indicações de segurança Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior. Descrição dos pictogramas Indicação geral de perigos. F 016 L70 769 | (16.11.12) Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparelho de jardim. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparelho de jardim deverá ser guardado em local inacessível para crianças. Este aparelho de jardim não deve ser usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que sejam instruídas por elas quanto à utilização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho de jardim. Jamais cortar a relva enquanto pessoas, especialmente crianças, ou animais, estiverem ao redor. O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas. Bosch Power Tools OBJ_BUCH-1266-003.book Page 21 Friday, November 16, 2012 8:26 AM Português | 21 Não usar o aparelho de jardinagem com os pés descalços nem com sandalhas abertas. Sempre usar sapatos firmes e calças longas. Controlar cuidadosamente a superfície a ser trabalhada e remover pedras, gravetos, arames, ossos e quaisquer outros corpos estranhos. Antes a utilização deverá sempre controlar se as lâminas, os parafusos das lâminas e o módulo de corte estão gastos ou danificados. Lâminas e parafusos de lâminas gastos ou danificados devem sempre ser substituídos por completo, para evitar desequilíbrios. Só cortar relva à luz do dia ou com boa iluminação artificial. Se possível não deverá operar o aparelo de jardinagem com a relva molhada. Sempre andar com calma, jamais andar com rapidez. Jamais operar o aparelho de jardinagem se os dispositivos de protecção e coberturas estiverem defeituosos ou se os dispositivos de segurança, como por exemplo a protecção contra colisão e/ou o cesto de recolha da relva, não estiverem montados. O trabalho em taludes pode ser perigoso. – Não cortar a relva em locais extremamente inclinados. – Ao trabalhar em superfícies inclinadas ou sobre relva molhada deverá sempre andar com cuidado. – Em superfícies inclinadas, a relva deverá sempre ser cortada transversalmente à inclinação, jamais na direcção da inclinação. – Ao mudar de direcção em declives deverá sempre tomar muito cuidado. – Ao andar para trás ou ao puxar o aparelho de jardinagem deverá proceder com muito cuidado. – Ao cortar a relva deverá sempre empurrar o aparelho de jardinagem para frente e jamais puxá-lo na direcção do corpo. As lâminas devem estar paradas se tiver que inclinar o aparelho de jardinagem para o transporte, se tiver que passar por superfícies sem relva e se tiver que transportar o aparelho de jardinagem de ou para a área onde a relva deverá ser cortada. Não inclinar o aparelh de jardinagem ao ligá-lo nem ao dar partida no motor, a não ser que isto seja necessário para a partida em relva alta. Neste caso deverá elevar o lado afastado do operador, premindo o punho para baixo, no entanto não mais do que estritamente necessário. Observe que as suas mãos se encontrem no punho ao abaixar novamente o aparelho de jardinagem. Desligar o aparelho de jardinagem como descrito nas instruções de serviço e observe que os seus pés estejam numa distância suficiente das peças em rotação. Não permita que as suas mãos e os seus pés se encontrem perto nem sob as partes em rotação. Manter-se afastado da zona de expulsão ao trabalhar com o aparelho de jardinagem. Jamais levantar e transportar o aparelho de jardinagem com o motor ligado. Bosch Power Tools Manter o cabo de corrente eléctrica e o cabo de extensão afastados das lâminas. As lâminas podem danificar o cabo de modo que o operador possa entrar em contacto com as peças sob tensão. Cuidado, há perigo de um choque eléctrico. Puxar a ficha da tomada de corrente: – sempre que se afastar do aparelho de jardim, – antes de eliminar bloqueios, – ao controlar e limpar o aparelho de jardim ou antes de trabalhar nele, – após a colisão com um corpo estranho. Controlar imediatamente se o aparelho de jardim apresenta danos e, se necessário, permita que seja reparado, – se o aparelho de jardim começar a vibrar de forma anormal (controlar imediatamente). Conexão de rede eléctrica A tensão da fonte de corrente deve coincidir com a placa de características do aparelho. É recomendável conectar este aparelho a uma tomada protegida com um dispositivo de corrente residual de 30 mA. Ao substituir o cabo neste aparelho, só deverá usar cabos de ligação à rede previstos pelo fabricante, com o n° de encomenda e tipo indicado nas instruções de serviço. Jamais tocar na ficha de rede com as mãos molhadas. Não passar por cima do cabo conexão à rede ou do cabo de extensão, nem esmagá-lo ou esticá-lo, pois isto poderia danificá-lo. Proteger o cabo contra calor, óleo e cantos afiados. O cabo de extensão deve ter o diâmetro indicado na instrução de serviço e deve ser protegido contra respingos de água. A conexão de encaixe não deve estar na água. Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. Segurança eléctrica Atenção! Antes de trabalhos de manutenção ou de limpeza, deverá desligar o aparelho de jardinagem e puxar a ficha da tomada. O mesmo vale, se o cabo de corrente eléctrica estiver danificado, cortado ou emaranhado. A lâmina ainda continua a girar durante alguns minutos após ter desligado o aparelho de jardinagem. Cuidado – não tocar nas lâminas de corte em rotação. Para a sua segurança, este aparelho de jardinagem tem um isolamento de proteção e não necessita uma ligação à terra. A tensão de funcionamento é de 230 V AC, 50 Hz (para países fora da União Europeia 220 V, 240 V conforme o modelo). Só utilizar cabos de extensão homologados. As informações podem ser obtidas numa oficina de serviço pós-venda Bosch. Só devem ser utilizados cabos de extensão do modelo H05VV-F, H05RN-F ou IEC (60227 IEC 53, 60245 IEC 57). Se utilizar um cabo de extensão para colocar o aparelho em funcionamento, só devem ser utilizados cabos com os seguintes diâmetros de condutor: – 1,0 mm2 máximo comprimento de 40 m – 1,5 mm2 máximo comprimento de 60 m F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 22 Friday, November 16, 2012 8:26 AM 22 | Português – 2,5 mm2 máximo comprimento de 100 m Nota: Se for utilizado um cabo de extensão, este deve possuir um condutor de protecção – como descrito nas directivas de segurança – conectado através de uma ficha ao condutor de protecção do seu equipamento eléctrico. No caso de dúvidas consulte um electricista especializado ou a representação de serviço pós-venda Bosch mais próxima. CUIDADO: Cabos de extensão incorrectos podem ser perigosos. Cabos de extensão, fichas e acoplamentos devem ser de modelos homologados para a utilização em áreas exteriores. As conexões de cabos devem estar secas e não devem ser deitadas no chão. Para uma maior segurança, recomendamos a utilização de um disjuntor de corrente de avaria (DCA), com uma corrente de avaria inferior a 30 mA. Este dispositivo de corrente residual deveria ser controlado antes de cada funcionamento. Indicação para produtos, que não foram vendidos na GB: ATENÇÃO: Para a sua segurança é necessário que a ficha de rede do aparelho de jardinagem esteja conectada ao cabo de extenção. O acoplamento do cabo de extensão deve ser protegido contra respingos de água, ser de borracha ou ter um revestimento de borracha. O cabo de extensão deve ser utilizado com um protector contra esforços mecânicos. O cabo de conexão deve ser controlado em intervalos regulares quanto a sinais de danos e só deve ser utilizado se estiver em estado impecável. Se o cabo de ligação estiver danificado, este só deve ser reparado numa oficina de serviço autorizada Bosch. Manutenção Sempre usar luvas de jardinagem se estiver a trabalhar na área das lâminas afiadas. Controlar se todas as porcas, cavilhas e parafusos estão firmes, para assegurar-se de que o aparelho de jardinagem trabalhe de forma impecável. Verificar regularmente o estado e o desgaste do cesto de recolha para a relva. Controlar o aparelho de jardinagem e, se necessário, substituir as peças gastas ou danificadas. Só utilizar as lâminas de corte previstas para o aparelho de jardinagem. Assegure-se de que as peças substituídas sejam da Bosch. Significado Direcção da reacção Usar luvas de protecção Peso Ligar Desligar Acção permitida Acção proibida Acessórios/peças sobressalentes Utilização conforme as disposições O aparelho de jardinagem é destinado para cortar relva em áreas privadas. Dados técnicos Corta relvas Rotak 32 N° do produto 3 600 H85 B.. Potência nominal consumida

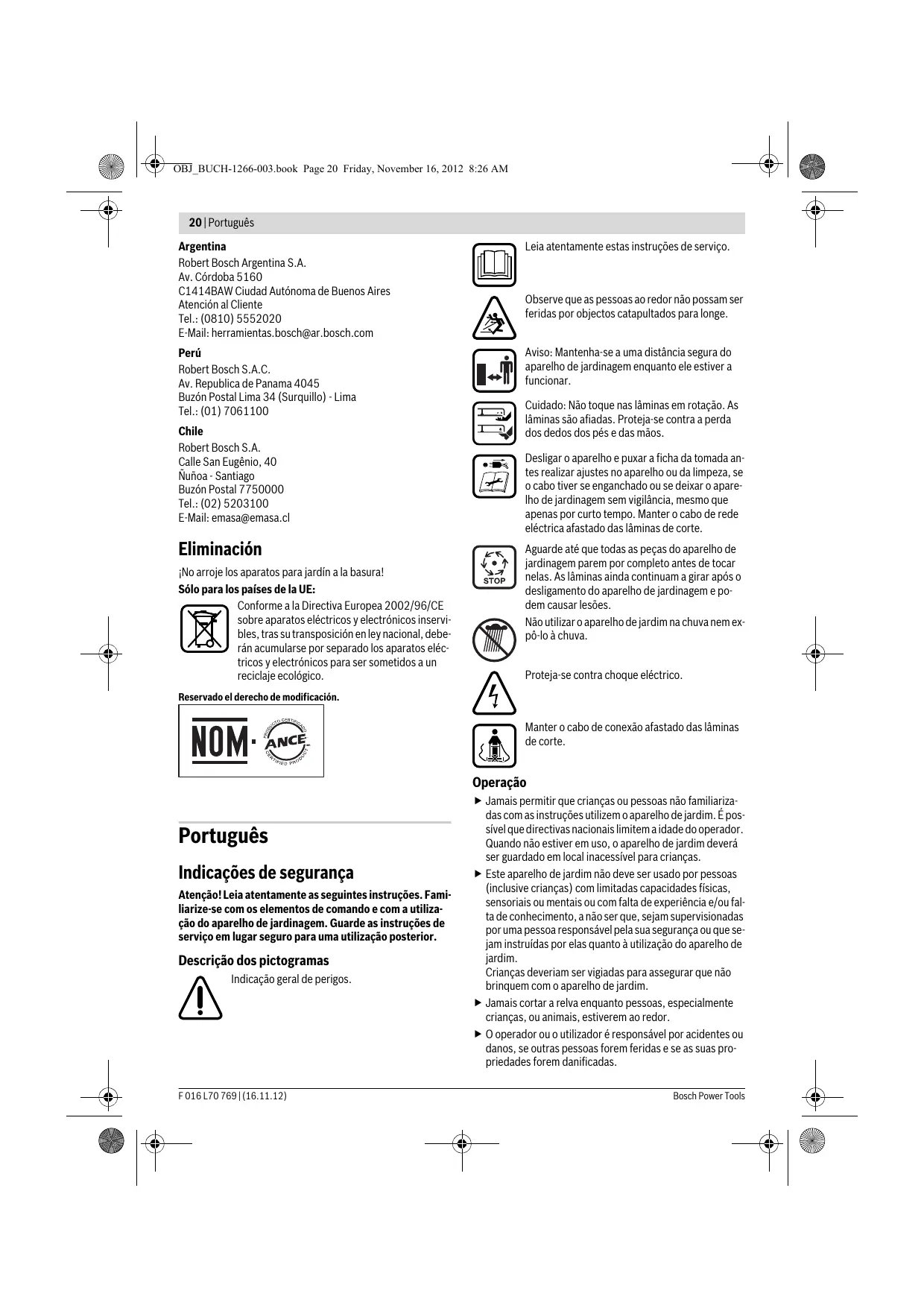

Peso conforme EPTA-Procedure 01/2003 6,6 Classe de protecção /II Número de série veja a placa de características do aparelho de jarginagem As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem individuais pode variar. Símbolos Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimorada do aparelho de jardinagem. Símbolo Símbolo Significado Direcção do movimento F 016 L70 769 | (16.11.12) Informação sobre ruídos/vibrações Valores de medição para ruídos, determinados conforme 2000/14/CE (1,60 m de altura, 1 m de distância). O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 79 dB(A); Nível de potência acústica 93 dB(A). Incerteza K =1 dB. Totais valores de vibrações ah (soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60335: ah <2,5 m/s2, K =1,5 m/s2. Bosch Power Tools OBJ_DOKU-31406-002.fm Page 23 Friday, November 16, 2012 8:58 AM Português | 23 Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade, que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335 conforme as determinações das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE. 2000/14/CE: Nível de potência acústica garantido de 94 dB(A). Processo de avaliação da conformidade de acordo com o anexo VI. Categoria de produto: 32 Entidade mencionada: SRL, Sudbury, England, Nr. 1088 Processo técnico (2006/42/CE) em: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montagem de funcionamento Meta de acção Volume de fornecimento Montagem dos punhos Adicionar o cesto de recolha da relva Montar/retirar o cesto de recolha da relva Ajustar a altura de corte Aplicar o cabo de extensão Ligar Desligar Indicações de trabalho Manutenção da lâmina Seleccionar acessórios Figura
