BRUGSANVISNING ROTAK 32, ROTAK32 BOSCH

Informatie over geluid en trillingen Meetwaarden voor geluid bepaald volgens 2000/14/EG (1,60 m hoogte, 1 m afstand). Het A-gewogen geluidsniveau van het apparaat bedraagt kenmerkend: geluidsdrukniveau 79 dB(A); geluidsvermogenniveau 93 dB(A). Onzekerheid K =1 dB. Totale trillingswaarden ah (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60335: ah <2,5 m/s2, K =1,5 m/s2. Bosch Power Tools F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 32 Friday, November 16, 2012 8:26 AM 32 | Nederlands Storingen opsporen STOP Symptomen Motor start niet Mogelijke oorzaak Netspanning ontbreekt Stopcontact defect Verlengkabel beschadigd Zekering doorgeslagen Verstopping mogelijk Motorbeveiliging aangesproken Maaihoogte voor de omstandigheden van het moment te laag Tuingereedschap loopt Verlengkabel beschadigd met onderbrekingen Interne bekabeling van tuingereedschap defect Motorbeveiliging aangesproken Tuingereedschap maait Maaihoogte te laag onregelmatig Messen bot en/of Verstopping mogelijk Motor loopt moeilijk Oplossing Controleren en inschakelen Gebruik een ander stopcontact Kabel controleren en vervangen, indien beschadigd Zekering vervangen Onderzijde van het tuingereedschap controleren en indien nodig vrij maken (draag altijd tuinhandschoenen) Laat de motor afkoelen en stel een grotere maaihoogte in Grotere maaihoogte instellen Kabel controleren en vervangen, indien beschadigd Neem contact op met klantenservice Mes omgekeerd gemonteerd Na het inschakelen van Mes wordt gehinderd door gras het tuingereedschap draait het mes niet Moer of schroef van mes los Sterke trillingen of gelui- Moer of schroef van mes los den Mes beschadigd Laat de motor afkoelen en stel een grotere maaihoogte in Grotere maaihoogte instellen Mes vervangen Onderzijde van het tuingereedschap controleren en indien nodig vrij maken (draag altijd tuinhandschoenen) Mes goed monteren Tuingereedschap uitschakelen Verstopping verwijderen (draag altijd tuinhandschoenen) Draai de moer of de schroef van het mes vast (17 Nm) Draai de moer of de schroef van het mes vast (17 Nm) Mes vervangen Klantenservice en gebruiksadviezen Afvalverwijdering www.bosch-garden.com Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het tuingereedschap. Gooi tuingereedschappen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2002/96/EG betreffende oude elektrische en elektronische apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische en elektronische apparaten worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com F 016 L70 769 | (16.11.12) Wijzigingen voorbehouden. Bosch Power Tools OBJ_BUCH-1266-003.book Page 33 Friday, November 16, 2012 8:26 AM Dansk | 33 Dansk Sikkerhedsinstrukser Pas på! Læs efterfølgende instrukser omhyggeligt. Gør dig fortrolig med haveværktøjets betjeningsanordninger og korrekte anvendelse. Opbevar betjeningsvejledningen til senere brug. Forklaring af billedsymbolerne Generel sikkerhedsadvarsel. Læs brugsanvisningen. Pas på udkastede eller flyvende genstande, der kan kvæste tilskuere. Advarsel: Hold god afstand til haveværktøjet, når det arbejder. Vær forsigtig: Berør ikke de roterende knive. Knivene er skarpe. Pas på tæerne og fingrene - de kan blive skåret af. Sluk for haveværktøjet og træk stikket ud af stikdåsen, før værktøjet indstilles eller rengøres, hvis ledningen er sammenfiltret eller før haveværktøjet forlades uden opsyn i længere tid. Hold elledningen borte fra skæreknivene. Vent til alle haveværktøjets dele er standset helt, før de berøres. Knivene fortsætter med at rotere, efter at der er blevet slukket for haveværktøjet. En roterende kniv kan forårsage kvæstelser. Brug ikke haveværktøjet, når det regner, og udsæt ikke værktøjet for regn. Beskyt dig selv mod elektrisk stød. Hold tilslutningskablet borte fra skæreknivene. Betjening Lad aldrig børn eller personer, der ikke har gennemlæst denne betjeningsvejledning, anvende haveværktøjet. Lokale regler kan bestemme alderen på den person, som må betjene haveværktøjet. Haveværktøjet skal opbevares utilgængeligt for børn, når det ikke er i brug. Dette haveværktøj er ikke egnet til at blive brugt af personer (inkl. børn) med begrænsede fysiske, sensoriske eller Bosch Power Tools psykiske evner eller manglende erfaring og/eller manglende viden, medmindre de overvåges af en sikkerhedsansvarlig person eller modtager instruktioner fra denne person om, hvordan haveværktøjet skal håndteres. Bør skal overvåges for at sikre, at de ikke leger med haveværktøjet. Slå aldrig græs, mens der er nogen, især børn eller kæledyr, i nærheden. Brugeren er ansvarlig for ulykker og skader, der sker på andre mennesker eller deres ejendom. Betjen ikke haveværktøjet med bare fødder eller åbne sandaler. Bær altid fastsiddende fodtøj og lange bukser. Undersøg det område, der skal bearbejdes, og fjern sten, pinde, ståltråd, kødben og andre fremmedlegemer. Kontrollér altid inden brug, at knivene, knivboltene og klippeenheden ikke er slidte eller beskadigede. Udskift altid slidte eller beskadigede knive samt knivbolte sammen for at undgå ubalance. Slå kun græs i dagslys eller i god kunstig belysning. Haveværktøjet må helst ikke anvendes i vådt græs. Gå altid – løb aldrig. Brug aldrig haveværktøjet med defekte beskyttelsesanordninger, afdækninger eller uden sikkerhedsudstyr som f.eks. udkastningsskærm og/eller græsboks. Det kan være farligt at arbejde på skråninger: – Slå aldrig græs på alt for stejle skråninger. – Man skal altid passe på ikke at miste fodfæstet på skråninger eller vådt græs. – Slå altid græs på tværs af skråninger – aldrig op og ned. – Vær altid meget forsigtig, når du vender. – Vær altid meget forsigtig, når haveværktøjet kører tilbage eller trækkes. – Skub altid haveværktøjet frem under græsslåningen og træk det aldrig hen mod kroppen. Knivene skal stå stille, når haveværktøjet vippes til transport, når der køres hen over andre overflader end græs og ved transport af haveværktøjet til og fra det område, hvor plænen skal slås. Vip ikke haveværktøjet ved start eller når motoren startes, medmindre dette er nødvendigt for at starte det i højt græs. I dette tilfælde hæves den side af haveværktøjet, som vender bort fra brugeren, ved at trykke håndgrebet ned. Haveværktøjet må ikke hæves mere end nødvendigt. Sørg for, at begge hænder er på grebet, når haveværktøjet sænkes ned igen. Tænd for haveværktøjet som beskrevet i betjeningsvejledningen og sørg for, at dine fødder er tilstrækkeligt langt væk fra roterende dele. Anbring ikke hænder eller fødder i nærheden af eller under roterende dele. Hold afstand til udkastningszonen, når haveværktøjet kører. Løft eller bær aldrig haveværktøjet, når motoren kører. Hold strøm- og forlængerledninger borte fra kniven. Kniven kan beskadige ledningerne og bringe dig i berøring med spændingsførende dele. Fare for elektrisk stød. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 34 Friday, November 16, 2012 8:26 AM 34 | Dansk Man skal altid tage stikket ud af stikkontakten:

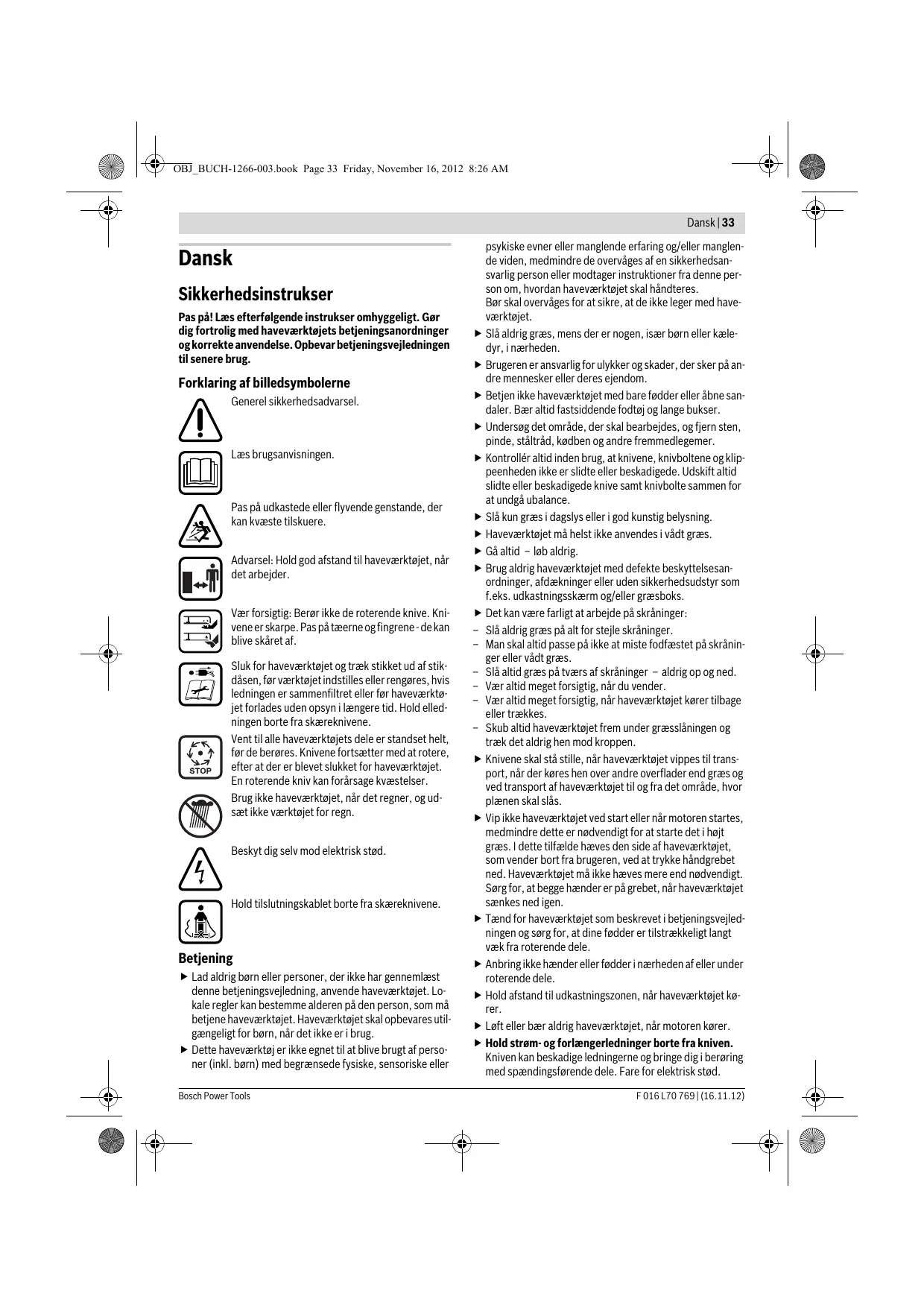

før du fjerner dig fra haveværktøjet, inden man fjerner en blokering, før du kontrollerer, rengør eller arbejder på haveværktøjet, efter at man har ramt et fremmedlegeme. Kontroller straks haveværktøjet for beskadigelser og få det repareret, hvis det er nødvendigt, – hvis haveværktøjet begynder at vibrere unormalt meget (kontrollér omgående). Strømtilslutning Strømkildens spænding skal stemme overens med angivelserne på maskinens typeskilt. Det anbefales, at denne maskine kun tilsluttes til en stikdåse, der er sikret med en afbrydelsesstrøm på 30 mA. Skal ledningen udskiftes, må man kun benytte den af fabrikanten fastlagte nettilslutningsledning (bestil.nr. und type, se betjeningsvejledning). Tag aldrig fat omkring netstikket med våde hænder. Kør ikke hen over ledningen eller forlængerledningen, mas dem ikke og træk ikke i dem, da de kan blive beskadiget. Beskyt ledningen mod varme, olie og skarpe kanter. Forlængerledningen skal være stænkvandsbeskyttet og have det tværsnit, der er angivet i betjeningsvejledningen. Stikforbindelsen må ikke ligge i vand. Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive. Elektrisk sikkerhed Pas på! Sluk for haveværktøjet og træk stikket ud, før vedligeholdelses- eller rengøringsarbejdet startes. Gør det samme, hvis elledningen er beskadiget, hvis der er blevet skåret i den eller hvis den har viklet sig sammen. Når haveværktøjet slukkes, roterer knivene sig i endnu et par sekunder. Pas på – berør ikke den roterende skærekniv. Dit haveværktøj er for din egen sikkerheds skyld beskyttelsesisoleret og har ikke brug for nogen jordforbindelse. Driftsspændingen er 230 V AC, 50 Hz (for ikke-EU-lande 220 V, 240 V afhængigt af modellen). Brug kun godkendte forlængerledninger. Nærmere oplysninger fås ved henvendelse til din nærmeste autoriserede forhandler. De benyttede forlængerledninger skal være af typen H05VV-F, H05RN-F eller IEC (60227 IEC 53, 60245 IEC 57). Er der brug for en forlængerledning, må der kun bruges ledninger med følgende ledertværsnit: – 1,0 mm2: max. længde 40 m – 1,5 mm2: max. længde 60 m – 2,5 mm2: max. længde 100 m Henvisning: Hvis der benyttes en forlængerledning, skal denne – som beskrevet under sikkerhedsforskrifterne – være forsynet med en jordledning, der skal være forbundet med jordledningen til det elektriske anlæg via stikket. Hvis du er i tvivl: Kontakt en uddannet elektriker eller henvend dig til det nærmeste Bosch serviceværksted. F 016 L70 769 | (16.11.12) VÆR FORSIGTIG: Ikke forskriftsmæssige forlængerledninger kan være farlige. Forlængerledning, stik og kobling skal være vandtætte og de skal være godkendt til udendørs brug. Kabelforbindelser skal være tørre og må ikke ligge på jorden. Det anbefales, at man for ekstra elektrisk sikkerhed anvender et fejlstrømsrelæ med en afbrydelsesstrøm på ikke over 30 mA. Dette fejlstrømsrelæ skal altid kontrolles, før haveværktøjet anvendes. Tips vedr. produkter, der ikke sælges i GB: PAS PÅ: For din sikkerheds skyld er det nødvendigt, at stikket på haveværktøjet forbindes med forlængerledningen. Koblingen på forlængerledningen skal være beskyttet mod stænkvand, være fremstillet af gummi eller være overtrukket med gummi. Forlængerledningen skal benyttes med en trækaflastning. Tilslutningsledningen skal kontrolleres for beskadigelser med regelmæssige mellemrum og må kun benyttes, når den er i fejlfri tilstand. En beskadiget ledning må kun repareres på et autoriseret Bosch værksted. Vedligeholdelse Brug altid havehandsker, hvis du håndterer eller arbejder i nærheden af skarpe knive. Kontroller, at alle møtrikker, bolte og skruer sidder rigtigt, så haveværktøjets arbejdstilstand er sikret. Kontrollér græsboksens tilstand og slidniveau med regelmæssige mellemrum. Kontroller haveværktøjet og erstat for en sikkerheds skyld slidte eller beskadigede dele. Brug udelukkende de specielle knive til haveværktøjet. Sørg for kun at montere reservedele, der er godkendt af Bosch. Symboler De efterfølgende symboler er af betydning for at kunne læse og forstå brugsanvisningen. Læg mærke til symbolerne og overhold deres betydning. En rigtig forståelse af symbolerne er med til at sikre en god og sikker brug af haveværktøjet. Symbol Betydning Bevægelsesretning Reaktionsretning Brug beskyttelseshandsker Vægt Start Bosch Power Tools OBJ_BUCH-1266-003.book Page 35 Friday, November 16, 2012 8:26 AM Dansk | 35 Symbol Betydning Stop Tilladt handling Forbudt handling Tilbehør/reservedele Beregnet anvendelse Haveværktøjet er beregnet til græsslåning i private haver. Tekniske data Plæneklipper Rotak 32 Typenummer 3 600 H85 B.. Nominel optagen effekt

Slåhøjde 20 – 60 Volumen, græsboks

Vægt svarer til EPTA-Procedure 01/2003 6,6 Beskyttelsesklasse /II Serienummer se typeskilt på haveværktøjet Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser. Læg mærke til typenummeret på typeskiltet til dit haveværktøj. Handelsbetegnelserne for de enkelte haveværktøjer kan variere. Støj-/vibrationsinformation Måleværdier for støj beregnet iht. 2000/14/EF (1,60 m højde, 1 m afstand). Maskinens A-vægtede støjniveau er typisk: Lydtryksniveau 79 dB(A); lydeffektniveau 93 dB(A). Usikkerhed K =1 dB. Samlede vibrationsværdier ah (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60335: ah <2,5 m/s2, K =1,5 m/s2. Bosch Power Tools Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60335 iht. bestemmelserne i direktiverne 2011/65/EU, 2004/108/EF, 2006/42/EF, 2000/14/EF. 2000/14/EF: Garanteret lydeffektniveau 94 dB(A). Procedurer for overensstemmelsesvurdering iht. bilag VI. Produktkategori: 32 Bemyndiget kontrolorgan: SRL, Sudbury, England, Nr. 1088 Teknisk dossier (2006/42/EF) ved: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montering og drift Handlingsmål Leveringsomfang Montering af bøjlegrebene Græsboks føjes sammen Græsboks sættes i/tages af Slåhøjde indstilles Forlængerledning anbringes Tænding Slukning Arbejdsanvisninger Vedligeholdelse af kniv Valg af tilbehør Fig.
