Vea otsing STOP Tunnused Mootor ei tööta Kõrvaldamine Kontrollige ja lülitage sisse Kasutage teist pistikupesa Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud Kaitse on rakendunud Vahetage kaitse välja Võimalik on ummistus Kontrollige aiatööriista alumist külge ja vajaduse korral puhastage see (kandke alati aiakindaid) Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus Lõikekõrgus on konkreetsete tingimuste puhul Reguleerige välja suurem lõikekõrgus liiga madal Seade töötab katkendlikult Pikendusjuhe on vigastatud Kontrollige toitejuhe üle ja vahetage välja, kui see on vigastatud Seadme siseühendused ei ole korras Pöörduge remonditöökotta Mootori kaitsesidur rakendus Laske mootoril jahtuda ja reguleerige välja suurem lõikekõrgus Niitmistulemus on ebaühtlane Lõikekõrgus on liiga madal Reguleerige välja suurem lõikekõrgus ja/või Lõiketera on nüri Lõiketerade vahetus Mootor töötab raskelt Võimalik on ummistus Kontrollige aiatööriista alumist külge ja vajaduse korral puhastage see (kandke alati aiakindaid) Lõiketera on valepidi monteeritud Monteerige lõiketera õigetpidi Pärast seadme sisselülitamist Rohi takistab lõiketera tööd Lülitage seade välja lõiketera ei pöörle Eemaldage ummistus (kandke alati aiakindaid) Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm) Tugev vibratsioon/müra Lõiketera mutter/kruvi on lõtv Pingutage lõiketera mutrit/kruvi (17 Nm) Lõiketera on vigastatud Lõiketerade vahetus F 016 L70 769 | (16.11.12) Võimalik põhjus Puudub võrgupinge Pistikupesa on defektne Pikendusjuhe on vigastatud Bosch Power Tools OBJ_BUCH-1266-003.book Page 107 Friday, November 16, 2012 8:26 AM Latviešu | 107 Klienditeenindus ja müügijärgne nõustamine www.bosch-garden.com Järelepärimiste esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: 679 1122 Faks: 679 1129 Kasutuskõlbmatuks muutunud seadmete käitlus Ärge visake kasutusressursi ammendanud aiatööriistu olmejäätmete hulka! Üksnes EL liikmesriikidele: Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu Drošības noteikumi Uzmanību! Rūpīgi izlasiet tālāk sniegtos norādījumus. Iepazīstieties ar dārza instrumenta vadības elementiem un tā pareizu lietošanu. Pēc izlasīšanas saglabājiet lietošanas pamācību turpmākai izmantošanai. Simbolu skaidrojums Vispārēja rakstura brīdinājuma zīme. Izlasiet šo lietošanas pamācību. Nodrošiniet, lai tuvumā esošās personas neapdraudētu dažādi priekšmeti, kas var lidot prom no darba vietas. Brīdinājums. Ieturiet drošu attālumu līdz dārza instrumentam laikā, kad tas darbojas. Bosch Power Tools Uzmanību! Nepieskarieties rotējošajiem asmeņiem. Asmeņi ir asi. Ievērojiet piesardzību, lai nezaudētu roku vai kāju pirkstus. Izslēdziet dārza instrumentu un atvienojiet tā elektrokabeļa kontaktdakšu no elektrotīkla kontaktligzdas pirms instrumenta regulēšanas vai tīrīšanas, gadījumā, ja ir aizķēries vai samezglojies tā elektrokabelis, kā arī, kaut uz neilgu laiku atstājot dārza instrumentu bez uzraudzības. Sekojiet, lai elektrokabelis nenonāktu griezējasmeņu tuvumā. Nepieskarieties dārza instrumenta kustīgajām daļām, bet nogaidiet, līdz tās pilnīgi apstājas. Pēc dārza instrumenta izslēgšanas tā asmeņi zināmu laiku turpina rotēt un var izraisīt savainojumus. Nelietojiet dārza instrumentu lietus laikā un neatstājiet to lietū. Sargieties no elektriskā trieciena. Sekojiet, lai savienojošais kabelis nenonāktu griezējasmeņu tuvumā. Lietošana Neļaujiet lietot dārza instrumentu bērniem vai personām, kuras ar to neprot apieties. Minimālais vecums dārza instrumentu lietotājiem tiek noteikts atbilstoši nacionālajai likumdošanai. Laikā, kad dārza instruments netiek lietots, uzglabājiet to vietā, kas nav sasniedzama bērniem. Šis dārza instruments nav paredzēts, lai to lietotu personas (tai skaitā arī bērni) ar traucētām fiziskajām, sensorajām vai garīgajām spējām vai nepietiekošu pieredzi un/vai nepietiekošām zināšanām, izņemot gadījumus, kad lietošana notiek par minēto personu drošību atbildīgas personas uzraudzībā vai saņemot no tās norādījumus, kā lietojams dārza instruments. Bērniem jānodrošina vajadzīgā uzraudzība, lai viņi nesāktu rotaļāties ar dārza instrumentu. Neveiciet zāliena appļaušanu, ja darba vietas tiešā tuvumā atrodas citas personas (it īpaši bērni) vai mājdzīvnieki. Instrumenta lietotājs nes atbildību par kaitējumu, kas tā darbības rezultātā tiek nodarīts citām personām vai viņu īpašumam. Nestrādājiet ar dārza instrumentu basām kājām vai vaļējās sandalēs. Darba laikā vienmēr nēsājiet stabilus apavus un garās bikses. Pirms darba rūpīgi pārbaudiet apstrādājamo vietu un attīriet to no akmeņiem, auklām, stieplēm, kauliem un citiem svešķermeņiem. Ik reizi pirms darba pārbaudiet, vai instrumenta asmens, tā stiprinājuma skrūves un griezējmezgls nav nolietojies vai bojāts. Lai saglabātos griezējmezgla līdzsvarojums, nomainiet nolietoto vai bojāto asmeni un tā stiprinājuma skrūves tikai komplekta sastāvā. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 108 Friday, November 16, 2012 8:26 AM 108 | Latviešu Veiciet appļaušanu tikai diennakts gaišajā laikā vai labā mākslīgajā apgaismojumā. Ja iespējams, nelietojiet dārza instrumentu mitrā zālē. Darba laikā vienmēr pārvietojieties mērenā gaitā, ejot vienmērīgiem soļiem. Nelietojiet dārza instrumentu ar bojātām aizsargierīcēm un pārsegiem vai arī bez aizsargierīcēm, piemēram, bez aizsargvāka un/vai bez zāles savācējtvertnes. Darbs nogāzēs var būt bīstams. – Neappļaujiet stipri stāvas nogāzes. – Apstrādājot nogāzes vai strādājot mitrā zālē, ieturiet drošu līdzsvaru. – Vienmēr pārvietojiet zāliena pļāvēju gar nogāzi, bet ne augšup vai lejup pa to. – Ievērojiet īpašu piesardzību, mainot apstrādes virzienu slīpā vietā. – Īpaši uzmanieties, ja darba gaitā nākas kāpties atpakaļ vai pārvietot dārza instrumentu virzienā uz sevi. – Zāliena appļaušanas laikā vienmēr pārvietojiet dārza instrumentu uz priekšu, bet ne virzienā uz sevi. Ja dārza instruments tiek pārvietots pa vietām bez zāles pārklājuma, uz zāliena appļaušanas vietu vai no tās, kā arī laikā, kad tas transportēšanas laikā tiek sasvērts, instrumenta asmeņiem jābūt nekustīgiem. Dārza instrumenta palaišanas brīdī tam jāatrodas horizontālā stāvoklī, izņemot gadījumus, kad instruments nedaudz jāsasver, lai atvieglotu tā iedarbināšanu garā zālē. Šādās reizēs sasveriet dārza instrumentu tikai par minimāli nepieciešamo leņķi, nospiežot lejup tā rokturi un paceļot augšup no sevis tālāko instrumenta daļu. Pirms dārza instrumenta nolaišanas atpakaļ horizontālā stāvoklī novietojiet abas rokas uz tā roktura. Ieslēdziet dārza instrumentu, kā norādīts tā lietošanas pamācībā, stāvot drošā attālumā no rotējošajām daļām. Nenovietojiet rokas vai kājas tuvu instrumenta rotējošajām daļām vai zem tām. Strādājot ar dārza instrumentu, ieturiet drošu attālumu no atkritumu izmešanas zonas. Neceliet un nenesiet dārza instrumentu, ja darbojas tā dzinējs. Sekojiet, lai elektrokabelis un pagarinātājkabelis nenonāktu asmeņu tuvumā. Asmeņi var bojāt kabeli un saskarties ar spriegumnesošām daļām, Ievērojiet piesardzību, jo tas rada elektriskā trieciena briesmas. Atvienojiet instrumenta kontaktdakšu no elektrotīkla kontaktligzdas: – vienmēr, kad dārza instruments tiek atstāts bez uzraudzības, – atbrīvojot iestrēgušās daļas, – veicot dārza instrumenta pārbaudi, tīrīšanu vai citus darbus ar to, – pēc dārza instrumenta saskaršanās ar svešķermeni; šādā gadījumā nekavējoties pārbaudiet, vai dārza instruments nav bojāts, un vajadzības gadījumā nodrošiniet, lai tam tiktu veikts nepieciešamais remonts, F 016 L70 769 | (16.11.12) – ja dārza instruments sāk neparasti stipri vibrēt (šādā gadījumā tas nekavējoties jāpārbauda). Pievienošana elektrotīklam Elektrobarošanas avota spriegumam jāatbilst vērtībai, kas norādīta uz instrumenta marķējuma plāksnītes. Šo instrumentu ieteicams pievienot pie elektrotīkla kontaktligzdas, kas aprīkota ar 30 mA noplūdes strāvas aizsargreleju. Nomainiet šā instrumenta elektrokabeli tikai ar ražotājfirmas ieteiktu kabeli, kura pasūtījuma numurs un tips ir norādīts lietošanas pamācībā. Nepieskarieties elektrokabeļa kontaktdakšai ar mitrām rokām. Nepieļaujiet transporta līdzekļu pārvietošanos pāri instrumenta elektrokabelim un pagarinātājkabelim, nesaspiediet un nestiepiet kabeļus, jo šāda apiešanās tos var sabojāt. Sargājiet kabeļus no karstuma, eļļas un asām malām. Pagarinātājkabelim jābūt veidotam ūdensdrošā izpildījumā, un tā vadu šķērsgriezuma laukumam jāatbilst lietošanas pamācībā norādītajai vērtībai. Kabeļu savienojums nedrīkst atrasties ūdenī. Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Elektriskā drošība Uzmanību! Pirms apkalpošanas vai tīrīšanas izslēdziet dārza instrumentu un atvienojiet tā kontaktdakšu no elektrotīkla. Rīkojieties šādi arī tad, ja elektrokabelis ir bojāts, pārgriezts vai samezglojies. Pēc dārza instrumenta izslēgšanas tā asmeņi vēl dažas sekundes turpina griezties. Ievērojiet piesardzību – nepieskarieties rotējošajam griezējasmenim. Drošības apsvērumu dēļ šis dārza instruments ir apgādāts ar aizsargizolāciju un var tikt lietots bez aizsargzemējuma. Tas darbojas no maiņsprieguma 230 V, 50 Hz (instrumenti, kas paredzēti lietošanai ārpus ES, atkarībā no izpildījuma var būt paredzēti arī spriegumam 220 V vai 240 V). Izmantojiet darbam tikai lietošanai atļautos pagarinātājkabeļus. Sīkāku informāciju varat saņemt pilnvarotā klientu apkalpošanas iestādē. Kopā ar instrumentu izmantojiet tikai tādus pagarinātājkabeļus, kuru uzbūve ir saderīga ar tipiem H05VV-F, H05RN-F vai IEC (60227 IEC 53, 60245 IEC 57). Ja instrumenta darbināšanai tiek izmantots pagarinātājkabelis, tā vadu minimālajam šķērsgriezumam jābūt šādam: – 1,0 mm2 pie maksimālā garuma 40 m, – 1,5 mm2 pie maksimālā garuma 60 m, – 2,5 mm2 pie maksimālā garuma 100 m. Piezīme. Izmantojamajam pagarinātājkabelim jābūt apgādātam ar aizsargzemējuma vadu, kas ļauj instrumenta aizsargzemējuma ķēdi caur kontaktdakšu savienot ar elektroapgādes sistēmas aizsargzemējuma ķēdi, kā norādīts elektrodrošības noteikumos. Bosch Power Tools OBJ_BUCH-1266-003.book Page 109 Friday, November 16, 2012 8:26 AM Latviešu | 109 Šaubu gadījumā konsultējieties ar kvalificētu elektriķi vai griezieties tuvākajā Bosch pilnvarotā remonta darbnīcā. IEVĒRĪBAI! Nepiemērotu pagarinātājkabeļu izmantošana var būt bīstama. Pagarinātājkabelim, kontaktdakšai un savienotājam jābūt ūdensdrošiem un piemērotiem izmantošanai ārpus telpām. Kabeļu savienojumiem jābūt sausiem, tos nedrīkst novietot uz zemes. Lai paaugstinātu elektrodrošību, ieteicams lietot noplūdes strāvas aizsargreleju (RCD) ar maksimālo aizsargstrāvu 30 mA. Šis aizsargrelejs ikreiz pirms darba jāpārbauda. Piezīme par izstrādājumiem, kas nav iegādāti Lielbritānijā. UZMANĪBU! Drošības apsvērumu dēļ dārza instrumenta kontaktdakšu nepieciešams mehāniski sasaistīt ar pagarinātājkabeli. Pagarinātājkabeļa savienotājiem jābūt nodrošinātiem pret ūdens šļakatām; tiem jābūt pagatavotiem no gumijas vai pārklātiem ar gumiju. Pagarinātājkabelis jālieto kopā ar īpašu pretstiepes stiprinājumu. Regulāri pārbaudiet, vai savienojošajos kabeļos nav vērojamas bojājumu pazīmes, un izmantojiet tos tikai tad, ja kabeļi ir nevainojamā stāvoklī. Atklājot elektrokabelī bojājumu, nodrošiniet, lai nepieciešamais remonts tiktu veikts Bosch pilnvarotā remonta darbnīcā. Apkalpošana Rīkojoties ar asajiem asmeņiem vai strādājot to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus. Pārbaudiet, vai ir stingri pieskrūvēti visi dārza instrumenta uzgriežņi un skrūves un vai tas atrodas apmierinošā tehniskā stāvoklī. Regulāri pārbaudiet zāles savācējtvertnes stāvokli un nolietošanās pakāpi. Lai panāktu augstu darba drošību, pārbaudiet dārza instrumentu un nomainiet tā izdilušās vai bojātās daļas. Lietojiet vienīgi šim dārza instrumentam paredzēto griezējasmeni. Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi oriģinālās rezerves daļas, kas ražotas firmā Bosch. Simboli Tālāk aplūkoto simbolu nozīmi ir svarīgi zināt, lai varētu lasīt un pareizi izprast šo lietošanas pamācību. Iegaumējiet šos simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk lietot dārza instrumentu. Simbols Nozīme Kustības virziens Reakcijas virziens Bosch Power Tools Simbols Nozīme Nēsājiet aizsargcimdus Svars Ieslēgšana Izslēgšana Atļauta darbība Aizliegta darbība Piederumi/rezerves daļas Pielietojums Šis dārza instruments ir paredzēts piemājas zāliena appļaušanai. Tehniskie parametri Zāliena pļāvējs Rotak 32 Izstrādājuma numurs 3 600 H85 B.. Nominālā patērējamā jauda

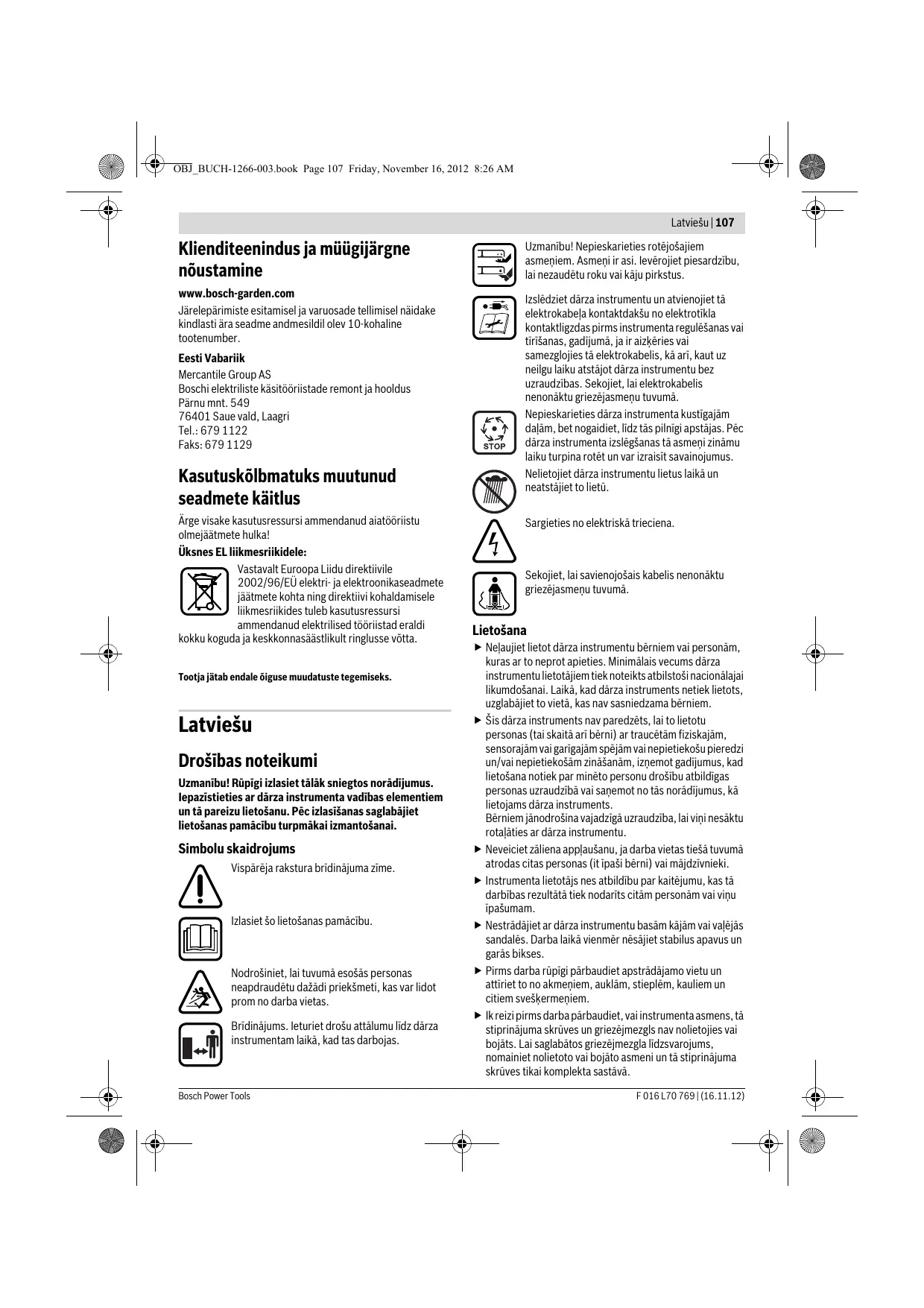

Appļaušanas augstums 20 – 60 Zāles savācējtvertnes ietilpība

Svars atbilstoši EPTA-Procedure 01/2003 6,6 Elektroaizsardzības /II Sērijas numurs skatīt marķējuma plāksnīti uz dārza instrumenta Šādi parametri tiek nodrošināti pie nominālā elektrobarošanas sprieguma [U] 230 V. Iekārtām, kas paredzētas citam spriegumam vai ir modificētas atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Lūdzam vadīties pēc izstrādājuma numura, kas atrodams uz dārza instrumenta marķējuma plāksnītes. Atsevišķiem dārza instrumentiem tirdzniecības apzīmējums var mainīties. Informācija par troksni un vibrāciju Izmērītās trokšņa parametru vērtības ir noteiktas atbilstoši direktīvai 2000/14/EK (1,60 m augstumā un 1 m attālumā). Izstrādājuma radītā pēc raksturlīknes A izsvērtā trokšņa parametru tipiskās vērtības ir šādas: trokšņa spiediena līmenis ir 79 dB(A); trokšņa jaudas līmenis ir 93 dB(A). Izkliede K =1 dB. Kopējā vibrācijas paātrinājuma vērtība ah (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60335: ah <2,5 m/s2, K =1,5 m/s2. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 110 Friday, November 16, 2012 8:26 AM 110 | Latviešu Atbilstības deklarācija Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem un normatīvajiem dokumentiem: EN 60335, kā arī direktīvām 2011/65/ES, 2004/108/EK, 2006/42/EK un 2000/14/EK. Direktīva 2000/14/EK: garantētais trokšņa jaudas līmenis ir 94 dB(A). Atbilstība ir noteikta saskaņā ar pielikumu VI. Izstrādājuma kategorija: 32 Pārbaudes vieta: SRL, Sudbury, England, Nr. 1088 Tehniskā lieta (2006/42/EK) no: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montāža un lietošana Darbība un tās mērķis Piegādes komplekts Lokveida roktura montāža Zāles savācējtvertnes salikšana Zāles savācējtvertnes nostiprināšana un noņemšana Appļaušanas augstuma regulēšana Pagarinātājkabeļa nostiprināšana Ieslēgšana Izslēgšana Norādījumi darbam Asmeņu apkalpošana Piederumu izvēle Attēls
