KÄYTTÖOHJE ROTAK 32, ROTAK32 BOSCH

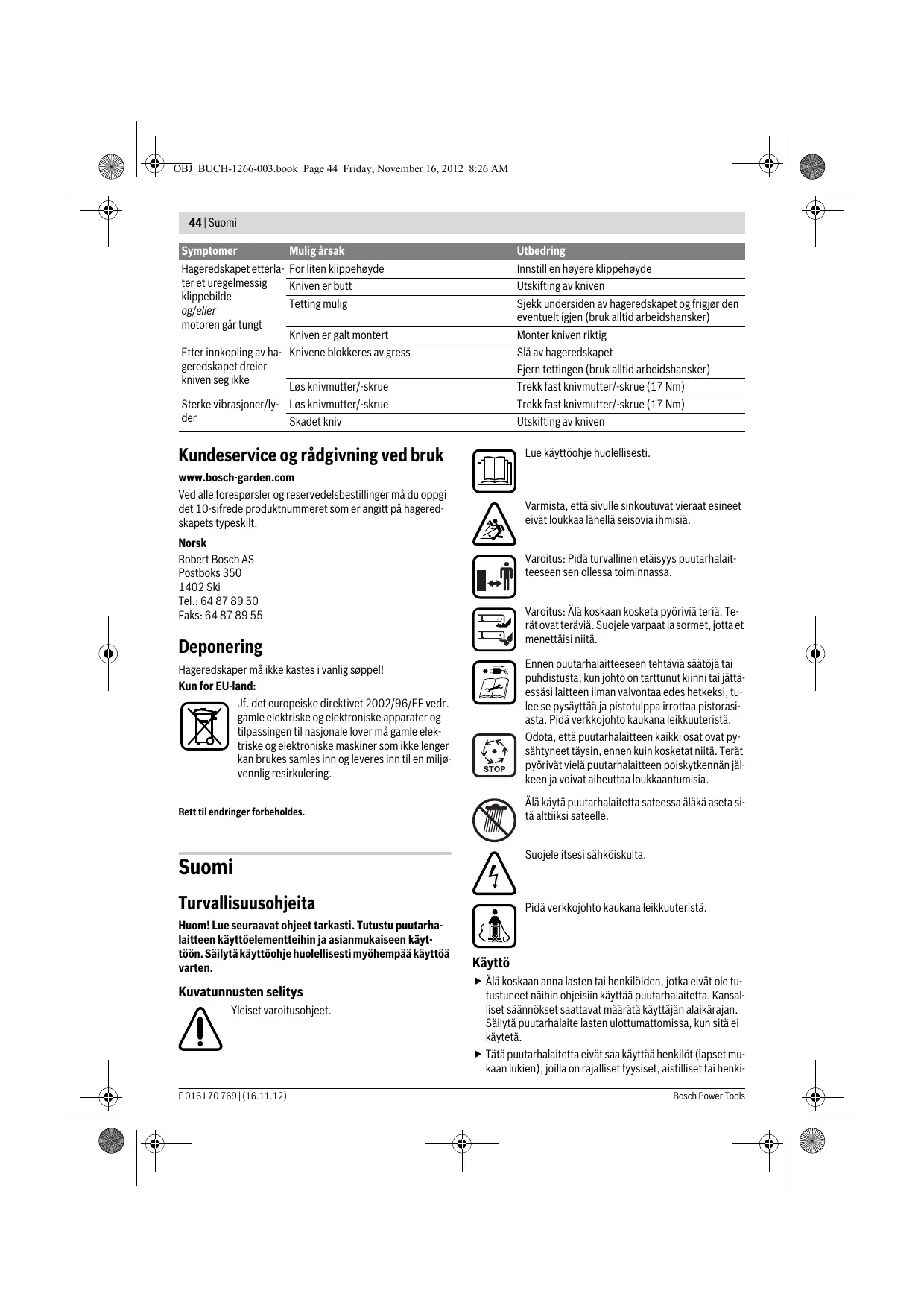

Feilsøking STOP Symptomer Motoren starter ikke Hageredskapet går rykkvis Bosch Power Tools Mulig årsak Nettspenningen finnes ikke Nett-stikkontakten er defekt Skjøteledningen er skadet Sikringen er utløst Tetting mulig Utbedring Sjekk og slå på Bruk en annen stikkkontakt Sjekk ledningen og skift den ut hvis den er skadet Utskifting av sikringen Sjekk undersiden av hageredskapet og frigjør den eventuelt igjen (bruk alltid arbeidshansker) Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder For lav klippehøyde for aktuelle vilkår Innstill en høyere klippehøyde Skjøteledningen er skadet Sjekk ledningen og skift den ut hvis den er skadet Interne kabelforbindelser i hageredskapet er de- Ta kontakt med kundeservice fekt Motorvernet er utløst La motoren avkjøle og innstill større klippehøyder F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 44 Friday, November 16, 2012 8:26 AM 44 | Suomi Symptomer Hageredskapet etterlater et uregelmessig klippebilde og/eller motoren går tungt Mulig årsak For liten klippehøyde Kniven er butt Tetting mulig Utbedring Innstill en høyere klippehøyde Utskifting av kniven Sjekk undersiden av hageredskapet og frigjør den eventuelt igjen (bruk alltid arbeidshansker) Monter kniven riktig Slå av hageredskapet Fjern tettingen (bruk alltid arbeidshansker) Trekk fast knivmutter/-skrue (17 Nm) Trekk fast knivmutter/-skrue (17 Nm) Utskifting av kniven Kniven er galt montert Etter innkopling av ha- Knivene blokkeres av gress geredskapet dreier kniven seg ikke Løs knivmutter/-skrue Sterke vibrasjoner/ly- Løs knivmutter/-skrue der Skadet kniv Kundeservice og rådgivning ved bruk Lue käyttöohje huolellisesti. www.bosch-garden.com Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på hageredskapets typeskilt. Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Varoitus: Pidä turvallinen etäisyys puutarhalaitteeseen sen ollessa toiminnassa. Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat teräviä. Suojele varpaat ja sormet, jotta et menettäisi niitä. Deponering Hageredskaper må ikke kastes i vanlig søppel! Kun for EU-land: Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gamle elektriske og elektroniske maskiner som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Ennen puutarhalaitteeseen tehtäviä säätöjä tai puhdistusta, kun johto on tarttunut kiinni tai jättäessäsi laitteen ilman valvontaa edes hetkeksi, tulee se pysäyttää ja pistotulppa irrottaa pistorasiasta. Pidä verkkojohto kaukana leikkuuteristä. Odota, että puutarhalaitteen kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä. Terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia. Rett til endringer forbeholdes. Älä käytä puutarhalaitetta sateessa äläkä aseta sitä alttiiksi sateelle. Suojele itsesi sähköiskulta. Suomi Turvallisuusohjeita Huom! Lue seuraavat ohjeet tarkasti. Tutustu puutarhalaitteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten. Kuvatunnusten selitys Yleiset varoitusohjeet. F 016 L70 769 | (16.11.12) Pidä verkkojohto kaukana leikkuuteristä. Käyttö Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin käyttää puutarhalaitetta. Kansalliset säännökset saattavat määrätä käyttäjän alaikärajan. Säilytä puutarhalaite lasten ulottumattomissa, kun sitä ei käytetä. Tätä puutarhalaitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joilla on rajalliset fyysiset, aistilliset tai henkiBosch Power Tools OBJ_BUCH-1266-003.book Page 45 Friday, November 16, 2012 8:26 AM Suomi | 45 set kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto paitsi, jos he ovat turvallisuudesta vastaavan henkilön valvonnassa tai saamassa häneltä ohjeita puutarhalaitteen oikeasta käytöstä. Lapsia tulisi valvoa varmistaakseen, etteivät leiki puutarhalaitteen kanssa. Älä koskaan leikkaa ruohoa, jos ihmisiä, etenkin lapsia tai eläimiä ovat välittömässä läheisyydessä. Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista. Älä käytä puutarhalaitetta paljain jaloin tai avoimissa sandaaleissa. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, langat, luut ja muut vieraat esineet. Tarkista aina silmämääräisesti ennen käyttöä, etteivät terät, teränpultit tai leikkuriosa ole loppuun käytetyt tai vaurioituneet. Vaihda loppuunkäytetyt tai vaurioituneet terät sekä teränpultit aina yhdessä epätasapainon estämiseksi. Käytä laitetta vain valoisaan aikaan tai hyvässä keinovalossa. Vältä puutarhalaitteen käyttöä märässä ruohossa. Kävele aina rauhallisesti, älä koskaan juokse. Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkokoojasäiliötä. Käyttö rinteessä saattaa olla vaarallista. – Älä koskaan leikkaa erityisen jyrkissä rinteissä. – Varmista aina kaltevalla pinnalla ja märässä ruohossa tukeva askellus. – Leikkaa kaltevissa pinnoissa poikittain rinteeseen nähden äläkä koskaan ylös- alas suunnassa. – Ole erityisen varovainen suunnanmuutoksissa rinteissä. – Liiku taaksepäin tai vedä puutarhalaitetta äärimmäisen varovasti. – Työnnä aina puutarhalaitetta leikatessa eteenpäin äläkä koskaan vedä sitä kehoasi kohti. Terien tulee olla pysähdyksissä, kun puutarhalaitetta tule kallistaa kuljetusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa tai siirtää puutarhalaite työstettävälle alueelle tai siitä pois. Älä kallista puutarhalaitetta moottoria käynnistettäessä paitsi, jos se on välttämätöntä korkean ruohon takia. Tässä tapauksessa tulee ainoastaan nostaa käyttäjästä poispäin suunnattua puolta painamalla kahva alaspäin juuri niin paljon, kun on välttämätöntä. Tarkista, että molemmat kädet ovat kahvassa, kun puutarhalaite taas lasketaan alas. Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä. Älä pidä käsiä tai jalkoja lähellä pyöriviä osia. Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä laitteen poistovyöhykkeestä. Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. Pidä verkkojohto ja jatkojohto loitolla leikkuuterästä. Terä voi vaurioittaa johtoa ja voit joutua kosketukseen jänBosch Power Tools nitteisten osien kanssa. Varo, on olemassa sähköiskun vaara. Irrota pistotulppa pistorasiasta: – kun poistut puutarhalaitteen luota, – ennen tukosten poistamista, – tarkistaessasi, puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä, – törmättyäsi vieraaseen esineeseen. Tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa, – jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti). Sähköliitäntä Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. Suositellaan, että tämä laite liitetään vain pistorasiaan, jota suojaa 30 mA vikavirtasuojakytkin. Vaihdettaessa tämän laitteen verkkojohto tulee käyttää ainoastaan valmistajan suunnitelman mukaista verkkojohtoa, katso tilaus nro ja malli käyttöohjeesta. Älä koskaan tartu pistotulppaan käsien ollessa kosteita. Verkkojohdon tai jatkojohdon yli ei saa ajaa, niitä ei saa litistää eikä murtaa, koska ne saattavat vahingoittua. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Jatkojohdon halkaisijan tulee olla käyttöohjeen mukainen ja sen tulee olla roiskevesisuojattu. Pistokeliitäntä ei saa olla vedessä. Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella. Sähköturvallisuus Huom! Pysäytä puutarhalaite ja irrota pistotulppa pistorasiasta ennen huolto- ja puhdistustöitä. Sama sääntö pätee, jos verkkojohto on vaurioitunut, katkennut tai sotkeutunut. Terät pyörivät vielä muutama sekunti sen jälkeen, kun puutarhalaite on sammutettu. Varoitus – älä kosketa pyörivää leikkuuterää. Puutarhalaitteesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (ei-EU maita varten 220 V, 240 V mallista riippuen). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat Bosch-sopimushuollosta. Vain rakenteita H05VV-F, H05RN-F tai IEC (60227 IEC 53, 60245 IEC 57) vastaavia jatkojohtoja saa käyttää. Jos käytät jatkojohtoa laitteen kanssa, tulee johtimien poikkipinnan olla jokin seuraavista: – 1,0 mm2: suurin pituus 40 m – 1,5 mm2: suurin pituus 60 m – 2,5 mm2: suurin pituus 100 m Huomio: Jos käytät jatkojohtoa, on siinä – kuten turvaohjeissa on selostettu – oltava suojajohdin, joka pistotulpan kautta on yhteydessä verkon maadoitukseen. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 46 Friday, November 16, 2012 8:26 AM 46 | Suomi Kysy epävarmoissa tapauksissa sähkömieheltä tai lähimmästä Bosch-sopimushuollosta. VAROITUS: Sääntöjenvastaiset jatkojohdot saattavat olla vaarallisia. Jatkojohdon, pistotulpan ja liittimen tulee olla vesitiiviitä ulkokäyttöön hyväksyttyä mallia. Johdon liitoskohtien tulee olla kuivat eivätkä ne saa maata maassa. Turvallisuuden parantamiseksi suositellaan käyttämään FIkytkintä (RCD), jonka vikavirta on korkeintaan 30 mA. Tämä F1-kytkin tulisi tarkistaa ennen jokaista käyttöä. Ohjeita tuotteille, joita ei myydä alueella GB: HUOMIO: Turvallisuutesi takia on välttämätöntä, että puutarhalaitteen pistotulppa kiinnitetään jatkojohtoon. Jatkojohdon liitin on oltava roiskevesisuojattu, kumia tai kumipäällysteinen. Jatkojohdossa on oltava vedonpoistin. On säännöllisesti tarkistettava, että liitäntäjohdossa ei ole merkkejä vaurioista, ainoastaan moitteettomassa kunnossa olevaa johtoa saa käyttää. Jos liitäntäjohto on vahingoittunut, sen saa korjata vain Bosch-sopimushuolto. Huolto Käytä aina puutarhakäsineitä, kun työskentelet terävien terien alueella. Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi taattu. Tarkista säännöllisesti ruohonkokoojasäiliön kunto ja kuluneisuus. Tarkista puutarhalaite ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin. Käytä ainoastaan puutarhalaitteeseen tarkoitettuja leikkuuteriä. Varmista, että vaihto-osat ovat Bosch-tuotantoa. Tunnusmerkki Merkitys Poiskytkentä Sallittu käsittely Kielletty menettely Lisälaitteet/varaosat Määräyksenmukainen käyttö Puutarhalaite on tarkoitettu ruohonleikkuun yksityisalueella. Tekniset tiedot Ruohonleikkuri Tuotenumero Ottoteho Terän leveys Leikkuukorkeus Kokoojasäiliön tilavuus Paino vastaa EPTA-Procedure 01/2003 Suojausluokka Sarjanumero

6,6 /II katso sarjanumero puutarhalaitteen tyyppikilvestä Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon puutarhalaitteesi mallikilvessä oleva tuotenumero. Yksittäisten puutarhalaitteiden kauppanimitys saattaa vaihdella. Melu-/tärinätiedot Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttämään puutarhalaitettasi paremmin ja turvallisemmin. Melun mittausarvot on määritetty 2000/14/EY mukaan (1,60 m korkeus, 1 m etäisyys). Laitteen tyypillinen A-painotettu melutaso on: äänen painetaso 79 dB(A); äänen tehotaso 93 dB(A). Epävarmuus K=1 dB. Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60335 mukaan: ah <2,5 m/s2, K =1,5 m/s2. Tunnusmerkki Merkitys Liikesuunta Standardinmukaisuusvakuutus Tunnusmerkit Reaktiosuunta Käytä suojakäsineitä Paino Käynnistys F 016 L70 769 | (16.11.12) Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60335 direktiivien 2011/65/EU, 2004/108/EY, 2006/42/EY, 2000/14/EY määräysten mukaan. 2000/14/EY: Taattu äänen tehotaso 94 dB(A). Yhteensopivuuden arviointimenetelmä liitteen VI mukaan. Tuotelaji: 32 Nimetty tarkastusasema: SRL, Sudbury, England, Nr. 1088 Tekninen tiedosto (2006/42/EY): Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Bosch Power Tools OBJ_BUCH-1266-003.book Page 47 Friday, November 16, 2012 8:26 AM Suomi | 47 Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Asennus ja käyttö Tehtävä Vakiovarusteet Sankakahvan asennus Ruohonkokoojasäiliön kokoaminen Ruohonkokoojasäiliön asennus/irrotus Leikkuukorkeuden säätö Jatkojohdon kiinnitys Käynnistys Poiskytkentä Työskentelyohjeita Teränhoito Lisälaitteen valinta Kuva

Vianetsintä STOP Vian oire Moottori ei käynnisty Korjaus Tarkista ja kytke Käytä toista pistorasiaa Tarkista johto ja vaihda se, jos se on vaurioitunut Vaihda sulake Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuukorkeus Leikkuukorkeus on liian pieni vallitsevis- Aseta suurempi leikkuukorkeus sa olosuhteissa Puutarhalaite käy katko- Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut naisesti Puutarhalaitteen sisäisessä johdotukses- Hakeudu asiakaspalveluun sa vika Moottorin suojakytkin on lauennut Anna moottorin jäähtyä ja aseta suurempi leikkuukorkeus Puutarhalaite jättää epä- Leikkuukorkeus on liian pieni Aseta suurempi leikkuukorkeus tasaisen leikkuujäljen Terä on tylsä Terän vaihto ja/tai Tukkeutuma mahdollinen Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaMoottori työskentelee essa (käytä aina puutarhakäsineitä) raskaasti Terä asennettu väärinpäin Asenna terä oikeinpäin Puutarhalaitteen käynnis- Ruoho tukkii terän Sammuta puutarhalaite tyksen jälkeen terä ei Poista tukkeutuma (käytä aina puutarhakäsineitä) pyöri Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm) Voimakas värinä/melu Terän mutteri/-ruuvi on löysällä Kiristä terän mutteri/-ruuvi (17 Nm) Terä on vahingoittunut Terän vaihto Bosch Power Tools Mahdolliset vikalähteet Verkkojännitettä ei ole Verkkopistorasia on viallinen Jatkojohto on vaurioitunut Sulake on lauennut Tukkeutuma mahdollinen F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 48 Friday, November 16, 2012 8:26 AM 48 | Eλληνικά Asiakaspalvelu ja käyttöneuvonta www.bosch-garden.com Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy puutarhalaitteen mallikilvestä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi Hävitys Älä heitä puutarhalaitteita talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkö- ja elektroniikkalaitteet kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
