KULLANIM KILAVUZU ROTAK 32, ROTAK32 BOSCH

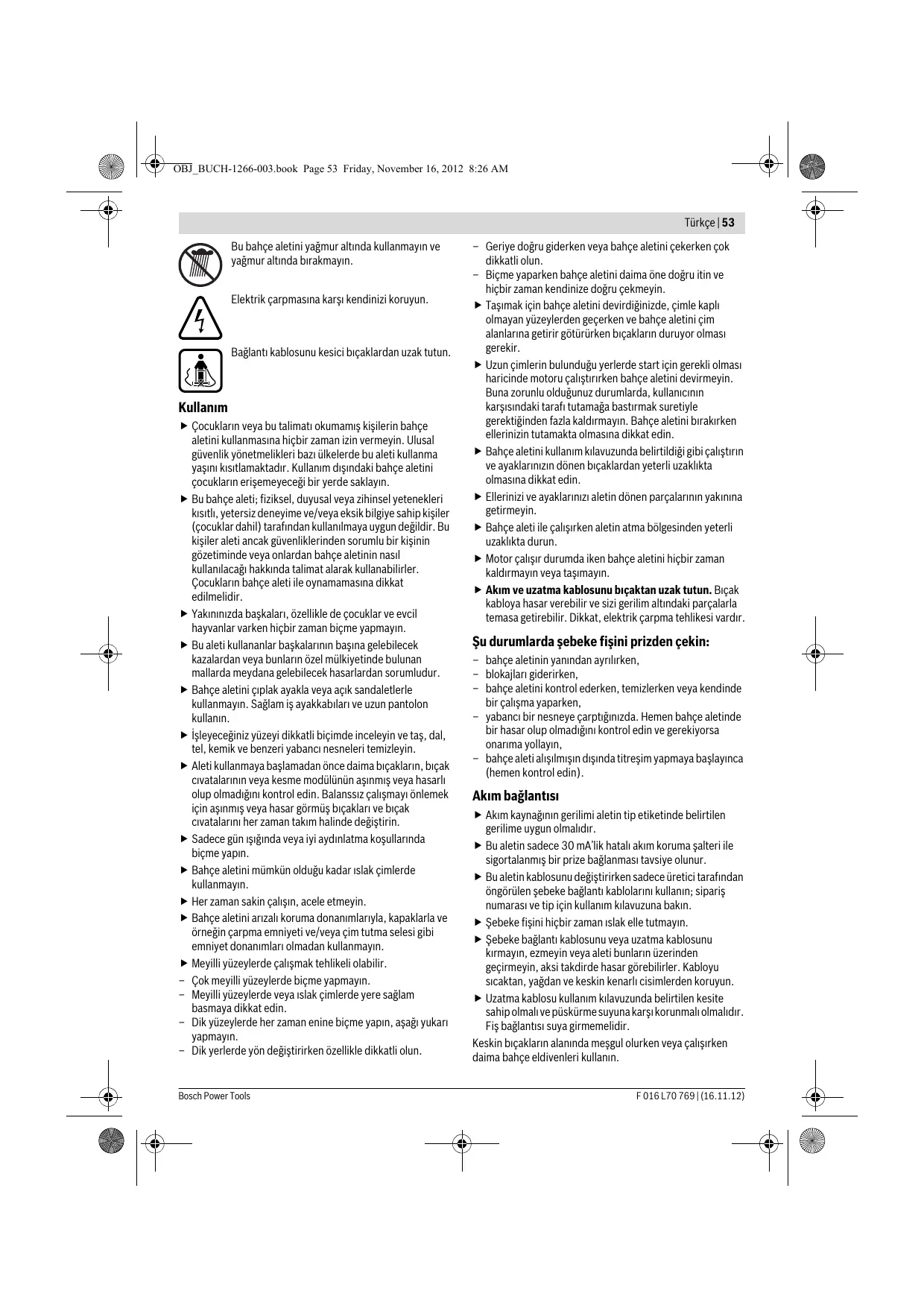

Çalışırken yakınınızda bulunan kişilerin etrafa savrulabilicek yabancı cisimler tarafından yaralanmaması için gerekli önlemleri alın. Μην ρίξετε τα μηχανήματα κήπου στα απορρίμματα του σπιτιού Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά και ηλεκτρονικά μηχανήματα να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. F 016 L70 769 | (16.11.12) Uyarı: Bahçe aleti çalışır durumda iken aletle aranızda güvenli bir mesafe bırakın. Dikkat: Dönmekte olan bıçaklara dokunmayın. Bıçaklar keskindir. El veya ayak parmaklarınızı kaybından kendinizi koruyun. Ayarlama veya temizlik işlemleri yapmadan önce, kablo sıkıştığında ve aleti kısa süre için de olsa denetiminiz dışında bırakmadan önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosunu kesici bıçaklardan uzak tutun. Bahçe aletinin herhangi bir parçasını tutmadan önce, bütün parçaların tam olarak durmasını bekleyin. Bahçe aleti kapandıktan sonra da bıçaklar bir süre serbest dönüşte dönerler ve yaralanmalara neden olabilirler. Bosch Power Tools OBJ_BUCH-1266-003.book Page 53 Friday, November 16, 2012 8:26 AM Türkçe | 53 Bu bahçe aletini yağmur altında kullanmayın ve yağmur altında bırakmayın. Elektrik çarpmasına karşı kendinizi koruyun. Bağlantı kablosunu kesici bıçaklardan uzak tutun. Kullanım Çocukların veya bu talimatı okumamış kişilerin bahçe aletini kullanmasına hiçbir zaman izin vermeyin. Ulusal güvenlik yönetmelikleri bazı ülkelerde bu aleti kullanma yaşını kısıtlamaktadır. Kullanım dışındaki bahçe aletini çocukların erişemeyeceği bir yerde saklayın. Bu bahçe aleti; fiziksel, duyusal veya zihinsel yetenekleri kısıtlı, yetersiz deneyime ve/veya eksik bilgiye sahip kişiler (çocuklar dahil) tarafından kullanılmaya uygun değildir. Bu kişiler aleti ancak güvenliklerinden sorumlu bir kişinin gözetiminde veya onlardan bahçe aletinin nasıl kullanılacağı hakkında talimat alarak kullanabilirler. Çocukların bahçe aleti ile oynamamasına dikkat edilmelidir. Yakınınızda başkaları, özellikle de çocuklar ve evcil hayvanlar varken hiçbir zaman biçme yapmayın. Bu aleti kullananlar başkalarının başına gelebilecek kazalardan veya bunların özel mülkiyetinde bulunan mallarda meydana gelebilecek hasarlardan sorumludur. Bahçe aletini çıplak ayakla veya açık sandaletlerle kullanmayın. Sağlam iş ayakkabıları ve uzun pantolon kullanın. İşleyeceğiniz yüzeyi dikkatli biçimde inceleyin ve taş, dal, tel, kemik ve benzeri yabancı nesneleri temizleyin. Aleti kullanmaya başlamadan önce daima bıçakların, bıçak cıvatalarının veya kesme modülünün aşınmış veya hasarlı olup olmadığını kontrol edin. Balanssız çalışmayı önlemek için aşınmış veya hasar görmüş bıçakları ve bıçak cıvatalarını her zaman takım halinde değiştirin. Sadece gün ışığında veya iyi aydınlatma koşullarında biçme yapın. Bahçe aletini mümkün olduğu kadar ıslak çimlerde kullanmayın. Her zaman sakin çalışın, acele etmeyin. Bahçe aletini arızalı koruma donanımlarıyla, kapaklarla ve örneğin çarpma emniyeti ve/veya çim tutma selesi gibi emniyet donanımları olmadan kullanmayın. Meyilli yüzeylerde çalışmak tehlikeli olabilir. – Çok meyilli yüzeylerde biçme yapmayın. – Meyilli yüzeylerde veya ıslak çimlerde yere sağlam basmaya dikkat edin. – Dik yüzeylerde her zaman enine biçme yapın, aşağı yukarı yapmayın. – Dik yerlerde yön değiştirirken özellikle dikkatli olun. Bosch Power Tools – Geriye doğru giderken veya bahçe aletini çekerken çok dikkatli olun. – Biçme yaparken bahçe aletini daima öne doğru itin ve hiçbir zaman kendinize doğru çekmeyin. Taşımak için bahçe aletini devirdiğinizde, çimle kaplı olmayan yüzeylerden geçerken ve bahçe aletini çim alanlarına getirir götürürken bıçakların duruyor olması gerekir. Uzun çimlerin bulunduğu yerlerde start için gerekli olması haricinde motoru çalıştırırken bahçe aletini devirmeyin. Buna zorunlu olduğunuz durumlarda, kullanıcının karşısındaki tarafı tutamağa bastırmak suretiyle gerektiğinden fazla kaldırmayın. Bahçe aletini bırakırken ellerinizin tutamakta olmasına dikkat edin. Bahçe aletini kullanım kılavuzunda belirtildiği gibi çalıştırın ve ayaklarınızın dönen bıçaklardan yeterli uzaklıkta olmasına dikkat edin. Ellerinizi ve ayaklarınızı aletin dönen parçalarının yakınına getirmeyin. Bahçe aleti ile çalışırken aletin atma bölgesinden yeterli uzaklıkta durun. Motor çalışır durumda iken bahçe aletini hiçbir zaman kaldırmayın veya taşımayın. Akım ve uzatma kablosunu bıçaktan uzak tutun. Bıçak kabloya hasar verebilir ve sizi gerilim altındaki parçalarla temasa getirebilir. Dikkat, elektrik çarpma tehlikesi vardır. Şu durumlarda şebeke fişini prizden çekin: – bahçe aletinin yanından ayrılırken, – blokajları giderirken, – bahçe aletini kontrol ederken, temizlerken veya kendinde bir çalışma yaparken, – yabancı bir nesneye çarptığınızda. Hemen bahçe aletinde bir hasar olup olmadığını kontrol edin ve gerekiyorsa onarıma yollayın, – bahçe aleti alışılmışın dışında titreşim yapmaya başlayınca (hemen kontrol edin). Akım bağlantısı Akım kaynağının gerilimi aletin tip etiketinde belirtilen gerilime uygun olmalıdır. Bu aletin sadece 30 mA’lik hatalı akım koruma şalteri ile sigortalanmış bir prize bağlanması tavsiye olunur. Bu aletin kablosunu değiştirirken sadece üretici tarafından öngörülen şebeke bağlantı kablolarını kullanın; sipariş numarası ve tip için kullanım kılavuzuna bakın. Şebeke fişini hiçbir zaman ıslak elle tutmayın. Şebeke bağlantı kablosunu veya uzatma kablosunu kırmayın, ezmeyin veya aleti bunların üzerinden geçirmeyin, aksi takdirde hasar görebilirler. Kabloyu sıcaktan, yağdan ve keskin kenarlı cisimlerden koruyun. Uzatma kablosu kullanım kılavuzunda belirtilen kesite sahip olmalı ve püskürme suyuna karşı korunmalı olmalıdır. Fiş bağlantısı suya girmemelidir. Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 54 Friday, November 16, 2012 8:26 AM 54 | Türkçe Elektrik güvenliği Dikkat! Bakım ve temizlik işlemlerinden önce bahçe aletini kapatın ve şebeke bağlantı fişini prizden çekin. Akım kablosu hasar gördüğünde, kesildiğinde veya karıştığında da aynı işlemi uygulayın. Bahçe aleti kapatıldıktan sonra da bıçaklar birkaç saniye serbest dönüşte dönerler. Dikkat – Dönmekte olan kesici bıçağa dokunmayın. Bahçe aletiniz güvenlik sağlamak üzere koruyucu izolasyonludur ve topraklama gerektirmez. İşletme gerilimi 230 V AC, 50 Hz’dir (AB üyesi olmayan ülkeler için tipe göre 220 V, 240 V). Sadece bahçe aletinizle kullanılmaya müsaadeli uzatma kablosu kullanın. Bu konudaki bilgileri yetkili müşteri servisinden alabilirsiniz. Bu aletle sadece H05VV-F, H05RN-F veya IEC (60227 IEC 53, 60245 IEC 57) tipi uzatma kablosu kullanılabilir. Aleti uzatma kablosu ile kullanıyorsanız, sadece şu kesitli kabloları kullanmalısınız: – 1,0 mm2: maksimum uzunluk 40 m – 1,5 mm2: maksimum uzunluk 60 m – 2,5 mm2: maksimum uzunluk 100 m Uyarı: Bir uzatma kablosu kullanılırken, bu kablo – güvenlik talimatında belirtildiği gibi – fiş üzerinden elektrik sisteminize bağlı bir koruyucu iletkene sahip olmalıdı. Emin olmadığınız durumlarda eğitimli bir elektrik teknisyenine veya en yakınınızdaki Bosch servis temsilcisine danışın. DİKKAT: Usulüne uygun olmayan uzatma kabloları tehlikeli olabilir. Uzatma kablosu, fiş ve kuplaj su sızdırmaz ve açık havada kullanılmaya müsaadeli olmalıdır. Kablo bağlantıları kuru olmalı ve yerde durmamalıdır. Güvenliği artırmak için maksimum 30 mA’lik hatalı akımlı bir FI-Şalterin (RCD) kullanılması tavsiye olunur. Bu FI-Şalteri her kullanımdan önce kontrol edilmelidir. İngiltere’de satılmayan ürünler için uyarı: DİKKAT: Güvenliğiniz için bahçe aletinize monte edilmiş olan fişin bağlantı kablosuna bağlanması gereklidir. Uzatma kablosunun kuplajı püskürme suyuna karşı korunmalı olmalı, kauçuktan yapılmış olmalı veya kauçuk kaplı olmalıdır. Uzatma kablosu bir gerginlik giderme tertibatı ile kullanılmalıdır. Bağlantı kablosunun hasarlı olup olmadığı düzenli aralıklarla kontrol edilmeli ve sadece kusursuz durumda kullanılmalıdır. Bağlantı kablosu hasar görecek olursa sadece yetkili Bosch servis atölyesinde onarılmalıdır. Bakım Keskin bıçakların alanında meşgul olurken veya çalışırken daima bahçe eldivenleri kullanın. Çit kesme makinesini güvenli bir durumda kullanabilmek için bütün somunların, cıvataların ve pimlerin yerlerine iyice oturmasını sağlayın. Çim toplama selesinin aşınmış olup olmadığını düzenli aralıklarla kontrol edin. F 016 L70 769 | (16.11.12) Bahçe aletini kontrol edin ve güvenlik önlemi olarak aşınmış veya hasar görmüş parçaları değiştirin. Sadece bahçe aleti için öngörülen kesici bıçakları kullanın. Yenilenen parçaların orijinal Bosch ürünü olduğundan emin olun. Semboller Aşağıdaki semboller kullanım kılavuzunu okumak ve anlamak için önemlidir. Bu sembolleri ve anlamlarını zihninize iyice yerleştirin. Sembollerini doğru yorumlamak size bahçe aletini daha iyi ve daha güvenli kullanmada yardımcı olur. Sembol Anlamı Hareket yönü Reaksiyon yönü Koruyucu eldiven kullanın Ağırlığı Açma Kapama Müsaade edilen davranış Yasak işlem Akesesuar/Yedek parça Usulüne uygun kullanım Bu bahçe aleti özel alanlarda çim biçme için tasarlanmıştır. Teknik veriler Çim biçme makinesi Ürün kodu Giriş gücü Bıçak genişliği Kesme yüksekliği Çim toplama selesi hacmi Ağırlığı EPTA-Procedure 01/2003’e göre Koruma sınıfı Seri numarası

6,6 /II bahçe aletindeki tip etiketine bakın Veriler 230 Volt’luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir. Lütfen bahçe aletinizin tip etiketindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir. Bosch Power Tools OBJ_BUCH-1266-003.book Page 55 Friday, November 16, 2012 8:26 AM Türkçe | 55 Gürültü/Titreşim bilgisi Gürültüye ait ölçme değerleri 2000/14/AT’ye göre belirlenmektedir (1,60 m yükseklik, 1 m mesafe). Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 79 dB(A); gürültü emisyonu seviyesi 93 dB(A). Tolerans K =1 dB. Toplam titreşim değerleri ah (üç yönün vektör toplamı) ve tolerans K, EN 60335 uyarınca: ah <2,5 m/s2, K =1,5 m/s2. Uygunluk beyanı Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan ürünün aşağıdaki norm veya normatif belgelere uygun olduğunu beyan ederiz: 2011/65/AB, 2004/108/AT, 2006/42/AT, 2000/14/AT yönetmelik hükümleri uyarınca EN 60335. 2000/14/AT: Garanti edilen gürültü emisyonu seviyesi 94 dB(A). Uyumluluk değerlendirme yöntemi ek VI uyarınca. Ürün kategorisi: 32 Resmen tanınmış merkez: SRL, Sudbury, England, Nr. 1088 Teknik belgelerin bulunduğu merkez (2006/42/AT): Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Senior Vice President Engineering Helmut Heinzelmann Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Montaj ve işletim İşlemin amacı Teslimat kapsamı Tutamak kolunun takılması Çim tutma selesinin takılması Çim tutma selesinin takılması/çıkarılması Kesme yüksekliğinin ayarlanması Uzatma kablosunun takılması Açma Kapama Çalışırken dikkat edilecek hususlar Bıçakların bakımı Aksesuar seçimi Şekil

Hata arama STOP Hata göstergesi Motor çalışmıyor Olası neden Şebeke gerilimi yok Şebeke prizi arızalı Uzatma kablosunda hasar var Sigorta atmış durumda Tıkanma olabilir Motor koruma sistemi devreye girmiş durumda Çalışma sırasındaki koşullar için kesme yüksekliği çok düşük Bahçe aleti kesintili olarak Uzatma kablosunda hasar var çalışıyor Bahçe aletinin içindeki kablo sisteminde hata var Motor koruma sistemi devreye girmiş durumda Bahçe aleti düzensiz Kesme yüksekliği çok düşük kesme izi bırakıyor Bıçaklar körelmiş ve/veya Tıkanma olabilir Motor ağır çalışıyor Bıçaklar yanlış takılmış Bosch Power Tools Giderilme yolu Kontrol edin ve açın Başka bir priz kullanın Kabloyu kontrol edin ve hasarlı ise değiştirin Sigortayı değiştirin Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin (daima bahçe eldivenleri kullanın) Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın Daha büyük kesme yüksekliği ayaralayın Kabloyu kontrol edin ve hasarlı ise değiştirin Müşteri servisine başvurun Motoru soğutun ve daha büyük kesme yüksekliği ayarlayın Daha büyük kesme yüksekliği ayaralayın Bıçak değiştirme Bahçe aletinin alt tarafını kontrol edin ve gerekiyorsa temizleyin (daima bahçe eldivenleri kullanın) Bıçakları doğru takın F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 56 Friday, November 16, 2012 8:26 AM 56 | Türkçe Hata göstergesi Bahçe aleti açıldıktan sonra bıçak dönmüyor Olası neden Bıçakların dönmesi çim tarafından engelleniyor Aşırı titreşim ve gürültü var Bıçak somunu/-cıvatası gevşek Bıçak somunu/-cıvatası gevşek Bıçaklar hasarlı Müşteri hizmeti ve uygulama danışmanlığı www.bosch-garden.com Lütfen bütün başvuru ve yedek parça siparişlerinizde bahçe aletinin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi +90 (0212) 367 18 88 Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: 0322 3599710 Tel.: 0322 3591379 İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj
