GEBRUIKSAANWIJZING ROTAK 32, ROTAK32 BOSCH

Individuazione dei guasti e rimedi STOP Problema Il motore non funziona Bosch Power Tools Possibili cause Tensione di rete assente Presa elettrica difettosa Cavo di prolunga danneggiato Il fusibile è scattato Possibile ostruzione Rimedi Controllare ed inserire Utilizzare un’altra presa Controllare il cavo e, se necessario, sostituirlo Sostituire il fusibile Controllare la parte inferiore dell’apparecchio per il giardinaggio e, se necessario, eliminare l’ostruzione (portare sempre guanti per giardinaggio) La protezione del motore è scattata Lasciare raffreddare il motore e regolare un’altezza di taglio maggiore Altezza di taglio troppo bassa per le condizioni Regolare una maggiore altezza di taglio attuali F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 28 Friday, November 16, 2012 8:26 AM 28 | Nederlands Problema Possibili cause L’apparecchio per il giardinag- Cavo di prolunga danneggiato gio funziona con interruzioni Cablaggio interno dell’apparecchio per il giardinaggio difettoso La protezione del motore è scattata L’apparecchio per il giardinag- Altezza di taglio troppo bassa gio lascia tracce di taglio Lame senza filo irregolari Possibile ostruzione e/o Il motore lavora con difficoltà Lama montata in posizione errata La lama da taglio non ruota do- Lama bloccata da erba po aver acceso l’apparecchio per il giardinaggio Dado/vite della lama allentato/allentata Vibrazioni e rumore eccessivi Dado/vite della lama allentato/allentata Lama danneggiata Assistenza clienti e consulenza impieghi www.bosch-garden.com Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dell’apparecchio per il giardinaggio. Italia Officina Elettroutensili Robert Bosch S.p.A. Corso Europa, ang. Via Trieste 20 20020 LAINATE (MI) Tel.: (02) 3696 2663 Fax: (02) 3696 2662 Fax: (02) 3696 8677 E-Mail: officina.elettroutensili@it.bosch.com Svizzera Tel.: (044) 8471513 Fax: (044) 8471553 E-Mail: Aftersales.Service@de.bosch.com Rimedi Controllare il cavo e, se necessario, sostituirlo Contattare il centro assistenza clienti Lasciare raffreddare il motore e regolare un’altezza di taglio maggiore Regolare una maggiore altezza di taglio Sostituzione della lama Controllare la parte inferiore dell’apparecchio per il giardinaggio e, se necessario, eliminare l’ostruzione (portare sempre guanti per giardinaggio) Montare la lama nella posizione corretta Spegnere l’apparecchio per il giardinaggio Eliminare l’ostruzione (portare sempre guanti per giardinaggio) Serrare saldamente il dado/vite della lama (17 Nm) Serrare saldamente il dado/vite della lama (17 Nm) Sostituzione della lama Solo per i Paesi della CE: Conformemente alla direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche ed all’attuazione del recepimento nel diritto nazionale, le apparecchiature elettriche ed elettroniche diventate inservibili devono essere raccolte separatamente ed essere inviati ad una riutilizzazione ecologica. Con ogni riserva di modifiche tecniche. Nederlands Veiligheidsvoorschriften Let op! Lees de volgende voorschriften zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van het tuingereedschap. Bewaar de gebruiksaanwijzing om deze later te kunnen raadplegen. Verklaring van de pictogrammen Smaltimento Algemene waarschuwing. Non gettare gli apparecchi per il giardinaggio tra i rifiuti domestici! Lees de gebruiksaanwijzing door. F 016 L70 769 | (16.11.12) Bosch Power Tools OBJ_BUCH-1266-003.book Page 29 Friday, November 16, 2012 8:26 AM Nederlands | 29 Voorkom dat personen in de buurt gewond raken door weggeslingerde voorwerpen. Waarschuwing: Houd een veilige afstand tot het tuingereedschap aan wanneer het werkt. Voorzichtig: Raak de ronddraaiende messen niet aan. De messen zijn scherp. Wees uiterst voorzichtig met tenen en vingers. Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u het gereedschap instelt of reinigt, als de kabel ergens blijft vastzitten of als u het gereedschap onbeheerd laat, ook als dat slechts voor korte tijd is. Houd de stroomkabel uit de buurt van de snijmessen. Wacht tot alle delen van het tuingereedschap volledig tot stilstand zijn gekomen voordat u deze aanraakt. De messen draaien na het uitschakelen van het tuingereedschap nog. Letsel kan het gevolg zijn. Gebruik het tuingereedschap niet in de regen en laat het niet in de regen liggen of staan. Bescherm uzelf tegen een elektrische schok. Houd de aansluitkabel uit de buurt van de snijmessen. Bediening Laat kinderen of personen die deze voorschriften niet hebben gelezen dit tuingereedschap nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener. Bewaar het tuingereedschap buiten het bereik van kinderen wanneer het niet wordt gebruikt. Dit tuingereedschap is er niet voor bestemd om te worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrekkige ervaring en/of gebrekkige kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zij van deze persoon instructies ontvangen ten aanzien van het gebruik van het tuingereedschap. Kinderen moeten onder toezicht staan, om zeker te stellen dat zij niet met het tuingereedschap spelen. Maai nooit dicht in de buurt van personen, in het bijzonder kinderen, of huisdieren. De bediener of gebruiker is verantwoordelijk voor ongevallen, persoonlijk letsel of schade aan het eigendom van anderen. Gebruik het tuingereedschap niet met blote voeten of met open sandalen. Draag altijd stevige schoenen en een lange broek. Bosch Power Tools Controleer het te bewerken oppervlak zorgvuldig op stenen, stokken, metaaldraad, botten en andere voorwerpen en verwijder deze. Controleer vóór gebruik altijd of de messen, de messchroeven of het maaimechanisme versleten of beschadigd zijn. Vervang versleten of beschadigde messen en messchroeven altijd als complete set, om onbalans te voorkomen. Maai alleen bij daglicht of goed kunstlicht. Gebruik het tuingereedschap bij voorkeur niet wanneer het gras nat is. Loop altijd rustig, nooit te snel. Gebruik het tuingereedschap nooit met defecte veiligheidsvoorzieningen of afschermingen of zonder veiligheidsvoorzieningen zoals stootbescherming en/of grasvanger. Het werken op hellingen kan gevaarlijk zijn. – Maai geen bijzonder steile hellingen. – Zorg ervoor dat u op een helling of op nat gras altijd stevig staat. – Maai altijd dwars op een helling, nooit naar boven of naar beneden. – Ga altijd uiterst voorzichtig te werk bij het veranderen van richting op een helling. – Ga uiterst voorzichtig te werk bij het achteruitlopen of bij het trekken van het tuingereedschap. – Duw het tuingereedschap tijdens het maaien altijd voorwaarts en trek het nooit naar het lichaam toe. De messen moeten stilstaan als u het tuingereedschap voor het vervoer moet kantelen, als u rijdt over een plaats waar geen gras groeit en als u het tuingereedschap verplaatst naar een plaats waar u wilt maaien. Kantel het tuingereedschap bij het starten of aantrekken van de motor niet, behalve wanneer dit nodig is voor het starten in hoog gras. Til in dit geval de van de bediener afgewende zijde door het omlaagduwen van de handgreep niet verder dan nodig omhoog. Let erop dat uw handen zich op de greep bevinden wanneer u het tuingereedschap weer laat lopen. Schakel het tuingereedschap in zoals in de gebruiksaanwijzing beschreven en let erop dat uw voeten ver genoeg van ronddraaiende delen verwijderd zijn. Breng handen en voeten niet in de buurt van of onder ronddraaiende delen. Houd afstand tot de uitworpzone terwijl u met het tuingereedschap werkt. Het tuingereedschap nooit optillen of dragen terwijl de motor loopt. Houd stroom- en verlengkabels uit de buurt van het mes. Het mes kan de kabels beschadigen en deze met spanningvoerende delen in aanraking brengen. Voorzichtig, er bestaat gevaar voor een elektrische schok. Trek de stekker uit het stopcontact: – altijd wanneer u zich van het tuingereedschap verwijdert, – vóór het verwijderen van blokkeringen, F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 30 Friday, November 16, 2012 8:26 AM 30 | Nederlands – als u het tuingereedschap controleert, reinigt of eraan werkt, – na het raken van een voorwerp. Controleer het tuingereedschap onmiddellijk op beschadigingen en laat het indien nodig repareren, – als het tuingereedschap op een ongewone manier begint te trillen (onmiddellijk controleren). Stroomaansluiting De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat. Geadviseerd wordt om dit apparaat alleen aan te sluiten op een stopcontact dat is beveiligd met aardlekschakelaar van 30 mA. Gebruik bij het vervangen van de kabel van apparaat alleen de door de fabrikant geadviseerde aansluitkabel. Zie de gebruiksaanwijzing voor bestelnummer en type. Pak de stekker nooit met natte handen vast. Rijd niet over de aansluitkabel of de verlengkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de kabel tegen hitte, olie en scherpe randen. De verlengkabel moet de in de gebruiksaanwijzing vermelde diameter hebben en moet spatwaterbeschermd zijn. De verbinding van stekker en contrastekker mag niet in het water liggen. Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of er aan werkt. Elektrische veiligheid Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is. Nadat het tuingereedschap is uitgeschakeld, draaien de messen nog enkele seconden. Voorzichtig! Raak het ronddraaiende snijmes niet aan. Het tuingereedschap is voor uw veiligheid geïsoleerd en heeft geen aarding nodig. De bedrijfsspanning bedraagt 230 V AC, 50 Hz (voor landen buiten de EU 220 V of 240 V, afhankelijk van de uitvoering). Gebruik alleen goedgekeurde verlengkabels. Informatie is verkrijgbaar bij de erkende klantenservice. Er mogen alleen verlengkabels van het type H05VV-F, H05RN-F of IEC (60227 IEC 53, 60245 IEC 57) worden gebruikt. Als u een verlengkabel voor het gereedschap gebruikt, moeten dat kabels met de volgende aderdiameters zijn: – 1,0 mm2: maximale lengte 40 m – 1,5 mm2: maximale lengte 60 m – 2,5 mm2: maximale lengte 100 m Opmerking: Als u een verlengkabel gebruikt, moet deze (zoals bij de veiligheidsvoorschriften beschreven) een aardedraad bezitten die via de stekker met de aardedraad van uw elektrische installatie verbonden is. F 016 L70 769 | (16.11.12) Vraag bij twijfel een vakman voor elektriciteit of de Boschklantenservice om advies. VOORZICHTIG: Verlengkabels die niet volgens de voorschriften zijn, kunnen gevaarlijk zijn. Verlengkabels, stekkers en contrastekkers moeten waterdicht uitgevoerd en voor gebruik buitenshuis goedgekeurd zijn. Kabelverbindingen moeten droog zijn en mogen niet op de grond liggen. Voor extra veiligheid wordt het gebruik van een aardlekschakelaar met een uitschakelstroom van maximaal 30 mA geadviseerd. De aardlekschakelaar moet vóór gebruik altijd worden gecontroleerd. Informatie over producten die niet in Groot-Brittannië worden verkocht: LET OP: Voor uw veiligheid is het noodzakelijk dat de aan het tuingereedschap aangebrachte stekker met de verlengkabel wordt verbonden. De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting worden gebruikt. De aansluitkabel moet regelmatig op beschadigingen worden gecontroleerd en mag alleen in onbeschadigde toestand worden gebruikt. Als de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd. Onderhoud Draag altijd tuinhandschoenen wanneer u de scherpe messen vastpakt of er aan werkt. Controleer of alle moeren, bouten en schroeven vastzitten, zodat een veilige toestand van het tuingereedschap gewaarborgd is. Controleer de grasbak regelmatig op toestand en slijtage. Controleer het tuingereedschap. Versleten of beschadigde delen moeten veiligheidshalve worden vervangen. Gebruik uitsluitend voor het tuingereedschap voorziene maaimessen. Zorg ervoor dat vervangingsonderdelen van Bosch afkomstig zijn. Symbolen De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het tuingereedschap goed en veilig te gebruiken. Symbool Betekenis Bewegingsrichting Reactierichting Bosch Power Tools OBJ_BUCH-1266-003.book Page 31 Friday, November 16, 2012 8:26 AM Nederlands | 31 Symbool Conformiteitsverklaring Betekenis Draag werkhandschoenen Gewicht Inschakelen Uitschakelen Toegestane handeling Verboden handeling Toebehoren en vervangingsonderdelen Gebruik volgens bestemming Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60335 volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG, 2006/42/EG en 2000/14/EG. 2000/14/EG: Gegarandeerd geluidsdrukniveau 94 dB(A). Wegingsmethode van de conformiteit volgens aanhangsel VI. Productcategorie: 32 Benoemde instantie: SRL, Sudbury, England, Nr. 1088 Technisch dossier (2006/42/EG) bij: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification Het tuingereedschap is bestemd voor het maaien van tuinen, alleen voor particulier gebruik. Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

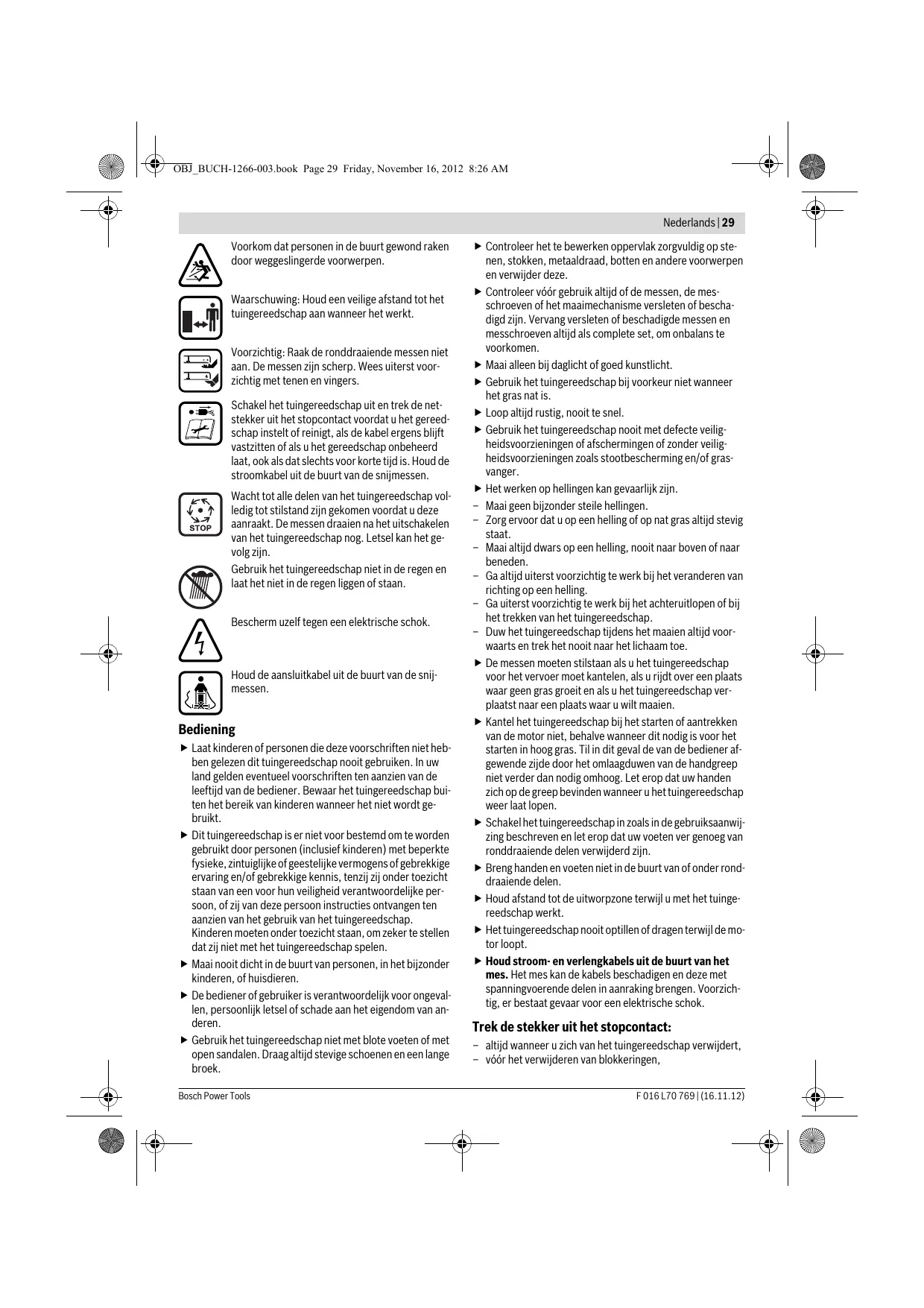

Technische gegevens Gazonmaaier Zaaknummer Opgenomen vermogen Mesbreedte Maaihoogte Inhoud grasbak Gewicht volgens EPTA-Procedure 01/2003 Isolatieklasse Serienummer

6,6 /II zie typeplaatje op tuingereedschap De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van uw tuingereedschap. De handelsbenamingen van sommige tuingereedschappen kunnen afwijken. Montage en gebruik Handelingsdoel Meegeleverd Montage van de greepbeugels Grasbak in elkaar zetten Gasbak inzetten en verwijderen Maaihoogte instellen Verlengkabel aanbrengen Inschakelen Uitschakelen Tips voor de werkzaamheden Onderhoud van de messen Toebehoren kiezen Afbeelding
