NAUDOJIMO INSTRUKCIJA ROTAK 32, ROTAK32 BOSCH

Kļūmju uzmeklēšana STOP Pazīme Nedarbojas dzinējs Novēršana Pārbaudiet elektrotīklu un ieslēdziet spriegumu Ir bojāta kontaktligzda Izmantojiet citu kontaktligzdu Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts Ir pārdedzis drošinātājs Nomainiet drošinātāju Iespējams nosprostojums Pārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus) Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas augstumu Appļaušanas augstums attiecīgajos apstākļos Palieliniet appļaušanas augstumu ir pārāk mazs Dārza instruments darbojas ar Ir bojāts pagarinātājkabelis Pārbaudiet kabeli un nomainiet, ja tas ir bojāts pārtraukumiem Ir bojāti dārza instrumenta iekšējie Griezieties remonta darbnīcā savienojumi Ir nostrādājusi dzinēja aizsardzība Ļaujiet dzinējam atdzist un palieliniet appļaušanas augstumu F 016 L70 769 | (16.11.12) Iespējamais cēlonis Elektrotīklā nav sprieguma Bosch Power Tools OBJ_BUCH-1266-003.book Page 111 Friday, November 16, 2012 8:26 AM Lietuviškai | 111 Pazīme Dārza instruments veic appļaušanu nelīdzeni un/vai Dzinējs darbojas ar grūtībām Pēc dārza instrumenta ieslēgšanas tā asmens negriežas Iespējamais cēlonis Appļaušanas augstums ir pārāk mazs Asmeņi ir kļuvuši neasi Iespējams nosprostojums Asmens ir nepareizi iestiprināts Asmens ir iestrēdzis zālē Ir vaļīgs asmens stiprinājuma uzgrieznis/skrūve Dārza instruments stipri vibrē Ir vaļīgs asmens stiprinājuma un/vai trokšņo uzgrieznis/skrūve Ir bojāti asmeņi Klientu konsultāciju dienests un konsultācijas par lietošanu www.bosch-garden.com Pieprasot konsultācijas un pasūtot rezerves daļas, lūdzam noteikti paziņot desmitzīmju pasūtījuma numuru, kas norādīts uz dārza instrumenta marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Neizmetiet dārza instrumentu sadzīves atkritumu tvertnē! Tikai ES valstīm Saskaņā ar Eiropas Savienības direktīvu 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgās elektriskās un elektroniskās ierīces jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Tiesības uz izmaiņām tiek saglabātas. Bosch Power Tools Novēršana Palieliniet appļaušanas augstumu Nomainiet asmeni Pārbaudiet telpu zem dārza instrumenta un vajadzības gadījumā atbrīvojiet asmeni (vienmēr uzvelciet dārznieka aizsargcimdus) Iestipriniet asmeni pareizi Izslēdziet dārza instrumentu Izbrīvējiet asmeņus (vienmēr uzvelciet dārznieka aizsargcimdus) Pievelciet asmens stiprinājuma uzgriezni/skrūvi (17 Nm) Pievelciet asmens stiprinājuma uzgriezni/skrūvi (17 Nm) Nomainiet asmeni Lietuviškai Saugos nuorodos Dėmesio! Atidžiai perskaitykite žemiau pateiktus nurodymus. Susipažinkite su sodo priežiūros įrankio valdymo elementais bei išmokite tinkamai juo naudotis. Išsaugokite šią naudojimo instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Pavaizduotų simbolių paaiškinimas Bendrasis įspėjimas apie pavojų. Atidžiai perskaitykite šią naudojimo instrukciją. Saugokite, kad netoli esančių žmonių nesužalotų išmetamos dalelės. Įspėjimas: Kai su sodo priežiūros prietaisu dirbama, laikykitės nuo jo saugaus atstumo. Atsargiai: Nepalieskite besisukančių peilių. Peiliai yra aštrūs. Saugokite kojų ir rankų pirštus. Prieš pradėdami sodo priežiūros įrankį reguliuoti ar valyti, susipainiojus laidui arba prieš palikdami sodo priežiūros įrankį be priežiūros net ir trumpam laikui, jį išjunkite ir iš kištukinio lizdo ištraukite kištuką. Saugokite, kad maitinimo laido nepasiektų pjovimo peiliai. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 112 Friday, November 16, 2012 8:26 AM 112 | Lietuviškai Prieš liesdami sodo priežiūros įrankio dalis palaukite, kol jos visiškai nustos veikti. Išjungus sodo priežiūros įrankio variklį, peiliai dar kurį laiką sukasi ir gali sužeisti. Nenaudokite sodo priežiūros įrankio, kai lyja, ir nepalikite jo lyjant lauke. Imkitės apsaugos priemonių nuo elektros smūgio. Saugokite, kad jungiamojo laido nepasiektų pjovimo peiliai. Naudojimas Niekada neleiskite sodo priežiūros įrankiu naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse direktyvose gali būti numatyti tokių prietaisų naudotojų amžiaus apribojimai. Kai su sodo priežiūros įrankiu nedirbate, laikykite jį vaikams nepasiekiamoje vietoje. Šis sodo priežiūros įrankis nėra skirtas, kad juo dirbtų asmenys (įskaitant ir vaikus) su fizinėmis, jutiminėmis ar dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri už jų saugumą atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su sodo priežiūros įrankiu. Vaikus reikia prižiūrėti, kad jie su sodo priežiūros įrankiu nežaistų. Niekada nepjaukite žolės, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų. Naudotojas ar dirbantysis yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. Nedirbkite sodo priežiūros įrankiu basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis. Rūpestingai patikrinkite plotą, kuriame dirbsite, ir pašalinkite akmenis, vielas, kaulus bei kitokius pašalinius daiktus. Prieš pradėdami naudoti mašiną, visada patikrinkite, ar nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir pjovimo mazgas. Susidėvėjusius ir pažeistus peilius bei peilių varžtus visuomet keiskite iškart visus, kad nesusidarytų disbalansas. Pjaukite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Sodo priežiūros įrankiu stenkitės nedirbti, kai žolė šlapia. Dirbdami eikite lėtai, niekada neskubėkite. Niekada nedirbkite sodo priežiūros įrankiu, jei pažeisti apsauginiai įtaisai, gaubtai arba nėra saugos įtaisų, pvz., apsauginio dangčio ar žolės surinkimo krepšio. Dirbti šlaituose gali būti pavojinga. – Nepjaukite ypač stačiuose šlaituose. – Aeruodami nuožulnioje vietoje ar šlapią žolę, visada atsargiai eikite. F 016 L70 769 | (16.11.12) – Nuožulniose vietose visada pjaukite tik skersai šlaito, o ne aukštyn – žemyn. – Keisdami kryptį šlaituose būkite ypač atsargūs. – Eidami atbuli ar traukdami sodo priežiūros įrankį būkite ypač atsargūs. – Pjaudami žolę, sodo priežiūros įrankį visada stumkite pirmyn ir niekada jo netraukite link savęs. Norint sodo priežiūros įrankį paversti ir pervežti per neapželdintą teritoriją arba pergabenti iš vienos darbo vietos į kitą, būtina, kad sodo priežiūros įrankio peiliai būtų sustoję. Įjungdami variklį, sodo priežiūros įrankio neverskite, nebent tai yra būtina jį įjungiant aukštoje žolėje. Tokiu atveju, paspaudžiant rankeną žemyn jį galima paversti tik tiek, kiek yra būtina, ir tik į priešingą nuo naudotojo pusę. Sodo priežiūros įrankį nuleidžiant žemyn, abi jūsų rankos turi būti ant rankenos. Sodo priežiūros įrankį įjunkite laikydamiesi naudojimo instrukcijoje pateiktų nuorodų ir stebėkite, kad jūsų kojos būtų pakankamai toli nuo besisukančių dalių. Niekada nekiškite rankų arti besisukančių dalių arba po jomis. Dirbdami su sodo priežiūros įrankiu laikykitės saugaus atstumo nuo išmetimo zonos. Niekad nekelkite ir neneškite sodo priežiūros įrankio, kai veikia variklis. Maitinimo ir ilginamąjį laidą laikykite toliau nuo peilių. Peiliai gali pažeisti laidus, o jums iškils pavojus prisiliesti prie dalių su įtampa. Atsargiai – iškyla elektros smūgio pavojus. Ištraukite kištuką iš kištukinio lizdo: – visada, kai pasišalinate nuo sodo priežiūros įrankio, – prieš šalindami įstrigusias kliūtis, – kai sodo priežiūros įrankį tikrinate, valote arba reguliuojate, – atsitrenkę kliūtį. Nedelsdami patikrinkite, ar sodo priežiūros įrankis nepažeistas ir, jei reikia, kreipkitės į specialistus dėl remonto, – jei sodo priežiūros įrankis pradeda neįprastai vibruoti (nedelsdami patikrinkite). Įjungimas į elektros tinklą Maitinimo šaltinio įtampa turi sutapti su prietaiso firminėje lentelėje nurodytais duomenimis. Prietaisą rekomenduoja jungti tik į tokį kištukinį lizdą, kuris yra su 30 mA nuotėkio srovės apsauginiu jungikliu. Keisdami prietaiso laidą naudokite tik gamintojo nurodytą maitinimo laidą, užsakymo Nr. ir tipas nurodyti naudojimo instrukcijoje. Kištuko niekada nelieskite šlapiomis rankomis. Maitinimo laido arba ilginamojo laido niekada nepervažiuokite, nesuspauskite ir už jo netempkite, nes jį galite pažeisti. Saugokite laidą nuo karščio, tepalų ir aštrių briaunų. Bosch Power Tools OBJ_BUCH-1266-003.book Page 113 Friday, November 16, 2012 8:26 AM Lietuviškai | 113 Ilginamasis laidas turi būti naudojimo instrukcijoje nurodyto skerspjūvio ir apsaugotas nuo aptaškymo. Kištukinė jungtis jokiu būdu negali būti vandenyje. Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Elektrosauga Dėmesio! Prieš pradėdami techninės priežiūros ar remonto darbus, sodo priežiūros įrankį išjunkite ir ištraukite kištuką. Tą patį būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas. Išjungus sodo priežiūros įrankį, peiliai dar kelias sekundes sukasi. Atsargiai – nelieskite besisukančio peilio. Jūsų sodo priežiūros įrankis yra su apsaugine izoliacija, jo įžeminti nereikia. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse 220 V, 240 V atitinkamai pagal modelį). Naudoti tik aprobuotus ilginamuosius laidus. Informacijos galite gauti įgaliotame klientų aptarnavimo skyriuje. Leidžiama naudoti tik H05VV-F, H05RN-F arba IEC (60227 IEC 53, 60245 IEC 57) tipo ilginamuosius laidus. Jei su prietaisu naudojate ilginamąjį laidą, jo skersmuo turi atitikti žemiau pateiktus reikalavimus: – 1,0 mm2: maksimalus ilgis 40 m – 1,5 mm2: maksimalus ilgis 60 m – 2,5 mm2: maksimalus ilgis 100 m Nuoroda: jei naudojamas ilginamasis laidas, jis pagal darbo saugos reikalavimus turi būti su įžeminimo laidu, kuris kištuku yra sujungtas su jūsų elektrinio įrenginio įžeminimo laidu. Jei abejojate, kreipkitės į elektriką arba į artimiausią Bosch techninės priežiūros centrą. ATSARGIAI: reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidūs vandeniui ir skirti naudoti lauke. Laidų jungtys turi būti sausos ir negulėti ant žemės. Saugumui užtikrinti patariama naudoti nuotėkio srovės jungiklį (RCD), kurio maksimali nuotėkio srovė yra 30 mA. Šis nuotėkio srovės jungiklis turi būti tikrinamas prieš kiekvieną naudojimą. Nuorodos gaminiams, kurie parduodami ne DB: DĖMESIO: siekiant užtikrinti jūsų saugumą reikia, kad prie sodo priežiūros įrankio pritvirtintas kištukas būtų sujungtas su ilginamuoju laidu. Ilginamojo laido jungtis turi būti apsaugota nuo aptaškymo, pagaminta iš gumos arba aptraukta guma. Ilginamasis laidas turi būti su laido įtempimo sumažinimo įtaisu. Reguliariai reikia tikrinti, ar nėra jungiamojo laido pažeidimo požymių; jį leidžiama naudoti tik nepriekaištingos būklės. Jei jungiamasis laidas yra pažeistas, jis turi būti sutaisytas įgaliotose Bosch remonto dirbtuvėse. Techninė priežiūra Kai atliekate darbus aštrių peilių srityje, visada mūvėkite sodininko pirštinėmis. Bosch Power Tools Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog sodo priežiūros įrankis yra saugus naudoti. Reguliariai tikrinkite, ar gera žolės surinkimo krepšio būklė, ar jis nesusidėvėjo. Patikrinkite sodo priežiūros įrankį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis. Naudokite tik šiam sodo priežiūros įrankiui skirtus pjovimo peilius. Įsitikinkite, kad keičiamos dalys yra pagamintos (aprobuotos) Bosch. Simboliai Kad skaitydami suprastumėte naudojimo instrukciją, svarbu žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis sodo priežiūros įrankiu. Simbolis Reikšmė Judėjimo kryptis Reakcijos jėgos kryptis Mūvėkite apsauginėmis pirštinėmis Masė Įjungimas Išjungimas Leidžiamas veiksmas Draudžiamas veiksmas Papildoma įranga ir atsarginės dalys Elektrinio įrankio paskirtis Sodo priežiūros įrankis skirtas žolei privačiose valdose pjauti. Techniniai duomenys Žoliapjovė Gaminio numeris Nominali naudojamoji galia Pjovimo plotis

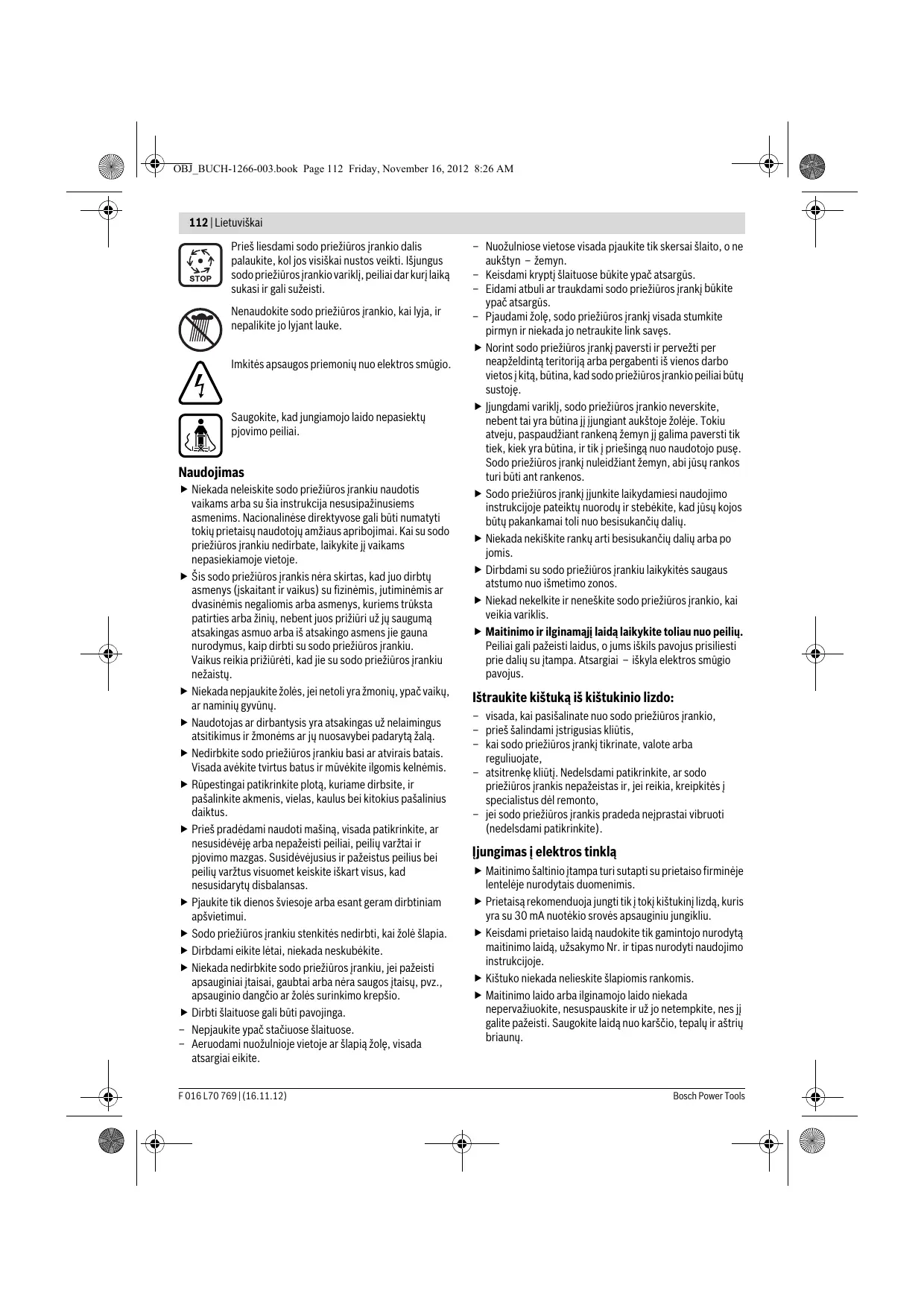

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 114 Friday, November 16, 2012 8:26 AM 114 | Lietuviškai Žoliapjovė Pjovimo aukštis Žolės surinkimo krepšio talpa Svoris pagal „EPTA-Procedure 01/2003“ Apsaugos klasė Serijos numeris

6,6 /II žr. firminėje lentelėje ant sodo priežiūros įrankio Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Prašome atkreipti dėmesį į jūsų sodo priežiūros įrankio firminėje lentelėje nurodytą gaminio numerį. Kai kurių sodo priežiūros įrankių prekybiniai pavadinimai gali skirtis. Informacija apie triukšmą ir vibraciją Montavimas ir naudojimas Veiksmas Tiekiamas komplektas Rankenos montavimas Žolės surinkimo krepšio montavimas Žolės surinkimo krepšio uždėjimas ir nuėmimas Pjovimo aukščio nustatymas Ilginamojo laido prijungimas Įjungimas Išjungimas Darbo nuorodos Peilio priežiūra Papildomos įrangos pasirinkimas Pav.

Triukšmo matavimų vertės nustatytos pagal 2000/14/EB (1,60 m aukštyje, 1 m atstumu). Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 79 dB(A); garso galios lygis 93 dB(A). Paklaida K =1 dB. Vibracijos bendroji vertė ah (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60335: ah <2,5 m/s2, K =1,5 m/s2. Atitikties deklaracija Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: EN 60335 pagal 2011/65/ES, 2004/108/EB, 2006/42/EB, 2000/14/EB direktyvų reikalavimus. 2000/14/EB: garantuotas garso galios lygis 94 dB(A). Atitikties įvertinimas atliktas pagal priedą VI. Produkto kategorija: 32 Notifikuota įstaiga: SRL, Sudbury, England, Nr. 1088 Techninė byla (2006/42/EB) laikoma: Bosch Lawn and Garden Ltd., PT-LG/ENS4, Stowmarket, Suffolk IP14 1EY, England Dr. Egbert Schneider Helmut Heinzelmann Senior Vice President Head of Product Engineering Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

F 016 L70 769 | (16.11.12) Bosch Power Tools OBJ_BUCH-1266-003.book Page 115 Friday, November 16, 2012 8:26 AM Lietuviškai | 115 Gedimų nustatymas STOP Požymiai Variklis neužsiveda Galima priežastis Nėra tinklo įtampos Pažeistas kištukinis lizdas Pažeistas ilginamasis laidas Suveikė saugiklis Gali būti susidaręs kamštis Įsijungė variklio apsauginis įtaisas Sodo priežiūros įrankis veikia su pertrūkiais Sodo priežiūros įrankis pjauna nelygiai ir (arba) Sunkiai veikia variklis Sodo priežiūros įrankį įjungus, nesisuka pjovimo peilis Pjovimo aukštis šiomis sąlygomis yra per žemas Pažeistas ilginamasis laidas Pažeisti vidiniai sodo priežiūros įrankio laidai Įsijungė variklio apsauginis įtaisas Per mažas pjovimo aukštis Atšipę peiliai Gali būti susidaręs kamštis Atvirkščiai sumontuotas peilis Peilį blokuoja užstrigusi žolė Atsilaisvinusi peilio veržlė arba varžtas Labai stipriai vibruoja, kelia Atsilaisvinusi peilio veržlė arba varžtas didelį triukšmą Pažeistas peilis Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba www.bosch-garden.com Ieškant informacijos ir užsakant atsargines dalis būtina nurodyti sodo priežiūros įrankio dešimtženklį numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Bosch Power Tools Pašalinimas Patikrinkite ir įjunkite Naudokitės kitu kištukiniu lizdu Patikrinkite laidą ir, jei pažeistas, pakeiskite Pakeiskite saugiklį Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinėmis) Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Nustatykite didesnį pjovimo aukštį Patikrinkite laidą ir, jei pažeistas, pakeiskite Kreipkitės į remonto dirbtuves Palaukite, kol variklis atvės ir nustatykite didesnį pjovimo aukštį Nustatykite didesnį pjovimo aukštį Peilio keitimas Patikrinkite sodo priežiūros įrankio apatinę pusę ir, jei yra kamštis, jį pašalinkite (visada mūvėkite sodininko pirštinėmis) Tinkamai sumontuokite peilį Sodo priežiūros įrankį išjunkite Kamštį pašalinkite (visada mūvėkite sodininko pirštinėmis) Užveržkite peilio veržlę arba varžtą (17 Nm) Užveržkite peilio veržlę arba varžtą (17 Nm) Peilio keitimas Šalinimas Nemeskite sodo priežiūros įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai ir elektroniniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Galimi pakeitimai. F 016 L70 769 | (16.11.12) OBJ_BUCH-1266-003.book Page 116 Friday, November 16, 2012 8:26 AM 116 |
