| Produkttyp | Elektrisk hyvel |
| Märke | Bosch |
| Modell | PHO 20-82 |
| Nominell upptagen effekt | 680 W |
| Avgångseffekt | 320 W |
| Tomgångsvarvtal | 19500 varv/min |
| Justerbart skärdjup | 0 – 2 mm (i steg om 0,1 mm) |
| Maximal falsningsdjup | 8 mm |
| Maximal hyvelbredd | 82 mm |
| Vikt (enligt EPTA 01/2003) | 2,2 kg |
| Skyddsklass | II (dubbel isolering) |
| Strömförsörjning | 230/240 V ~, 50/60 Hz |
| Antal blad | 1 reversibelt hårdmetallblad (2 skäreggar) |
| Spånutkast | Höger eller vänster, omställbar |
| Huvudfunktioner | Hyvling, fasning (V-spår), falsning med anslag |
| Medföljande tillbehör | Insexnyckel, parallellanslag, vinkelanslag, djupanslag för fals, sugslang, dammpåse |
| Underhåll och rengöring | Rengör regelbundet spånutkastet och stödplattan; byt ut bladet eller drivremmen om de är slitna |
| Säkerhet | Startspärr, håll-knapp, återfjädrande stödplatta |
| Reservdelar och reparationsmöjligheter | Hårdmetallblad HM/TC, drivrem, reparation via Bosch service |
| Allmän information | Bruksanvisning på 13 språk; överensstämmer med EN 60745 |
Vanliga frågor - PHO 20-82 BOSCH
Användarfrågor om PHO 20-82 BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Hyvel i PDF-format gratis! Hitta din manual PHO 20-82 - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. PHO 20-82 av märket BOSCH.
BRUKSANVISNING PHO 20-82 BOSCH
Høvling med parallelanslag/vinkelanslag (se billede D-F)
Afskråning med vinkelanslag


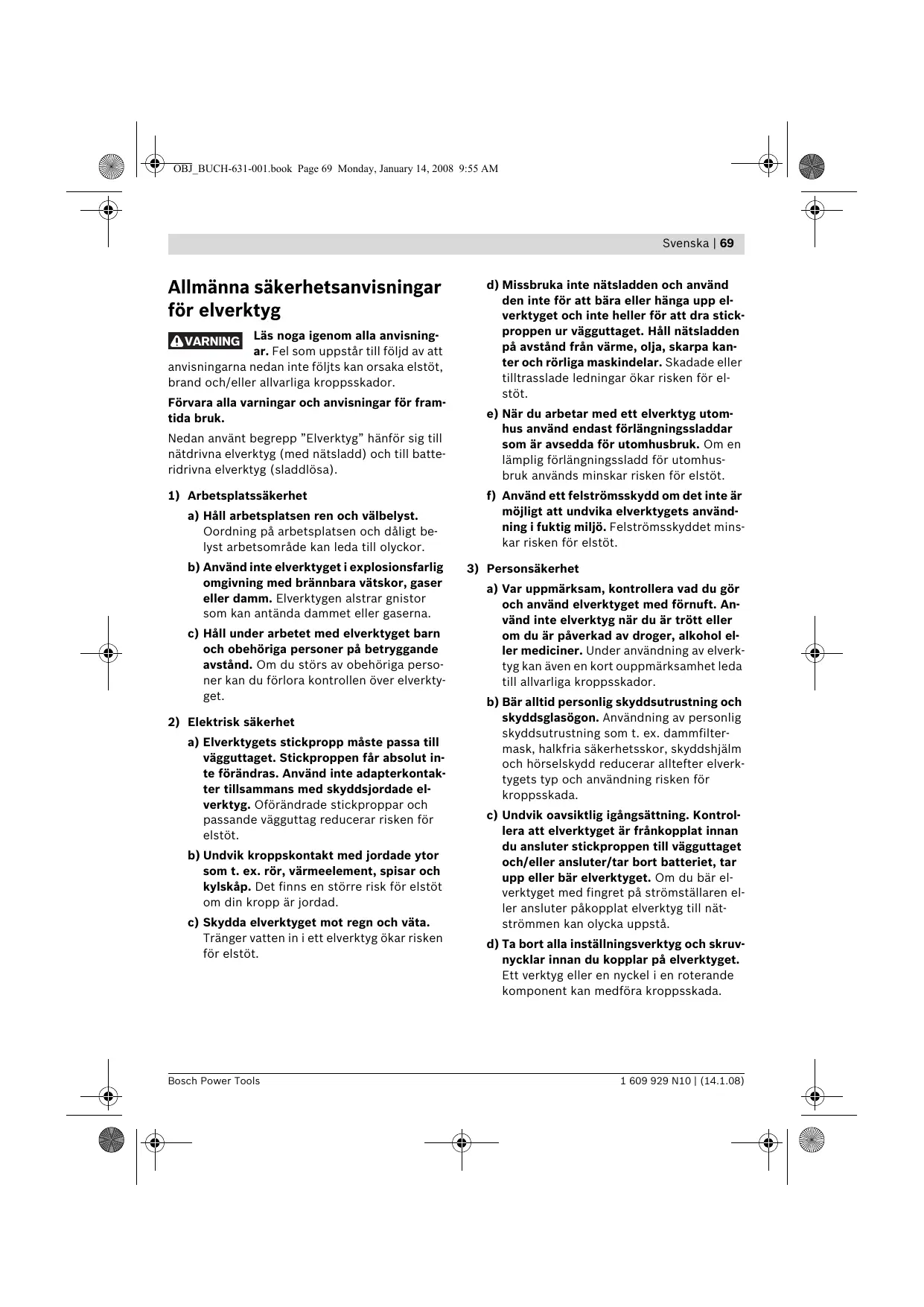

0-45°Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs noga igenom alla anvisningar. Fel som uppstår till följd av att
anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.
Förvara alla varningar och anvisningar för fram- tida bruk.
Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
1) Arbetsplatssäkerhet
a) Håll arbetsplatsen ren och välbelyst.
Oordning på arbetsplatsen och dåligt be-
lyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
2) Elektrisk säkerhet
a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
c) Skydda elverktyget mot regn och väta.
Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus-bruk används minskar risken för elstöt.
f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
3) Personsäkerhet
a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
70 | Svenska
e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -upsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
4) Korrekt användning och hantering av elverktyg
a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
5) Service
a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Verktygsspecifika säkerhetsanvisningar
Vänta tills knivaxeln står stilla innan du lägger bort elverktyget. En öppet liggande knivaxel kan haka upp sig på ytan varvid kontrollen går förlorad och risk för allvarliga kroppsskador uppstår.
▶ För inte in händerna i spånutkastet. Risk finns för att roterande delar skadar händerna.
▶ Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
Håll hyveln under arbetet så att hyvelsulan ligger plant mot arbetsstycket. I annat fall kan hyveln snedställas och medföra person-skada.
Hyvla aldrig över metallföremål som t. ex. spikar eller skruvar. Kniven och knivaxeln kan skadas och sedan orsaka kraftiga vibrationer.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.
Svenska | 71
Läs noga igenom alla anvisningar.
Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.
Ändamålsenlig användning
Elverktyget kan med träarbetsstycket på fast underlag användas för hyvling av bjälkar och brädor. Verktyget är även lämpligt för fasning av kanter.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till il- lustration av elverktyget på grafiksida.
1 Spånutkast (alternativt höger/vänster)
2 Ratt för spåndjupsinställning
3 Spåndjupsskala
4 Omkopplingsspak för spånutkastningsriktning
5 Strömställare Till/Från
6 Inkopplingsspärr för strömställaren Till/Från
7 Remskydd
8 Skruvar för remskydd
9 V-spår
10 Hyvelsula
11 Knivhuvud
12 Spännelement för kniv
13 Fästskruv för kniv
14 HM/TC-kniv
15 Sexkantnyckel*
16 Utsugningsslang (∅ 35 mm)*
17 Damm-/spånpåse*
18 Parallellanslag*
19 Skala för falsbredd
20 Låsmutter för inställning av falsbredd
21 Fästskruv för parallell-/vinkelanslag
22 Vinkelanslag*
23 Låsmutter för vinkelinställning
24 Fästskruv för falsdjupsanslag
25 Falsdjupsanslag*
26 Stödklack
27 Drivrem
28 Stort remhjul
29 Litet remhjul
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte standardleveransen.
**handelsvara (ingår inte i leveransen)
Tekniska data
| Hyvel | PHO 20-82 | |
| Produktnummer | 0 603 365 1.. | |
| Upptagen märkeffekt | W | 680 |
| Avgiven effekt | W | 320 |
| Tomgångsvarvtal | min^-1 | 19500 |
| Spåndjup | mm | 0 – 2 |
| Falsdjup | mm | 0 – 8 |
| max. hyvelbredd | mm | 82 |
| Vikt enligt EPTA-Procedure 01/2003 | kg | 2,2 |
| Skyddsklass | ☐/II | |
Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera.
Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan varie- ra.
Försäkran om överensstämmelse
Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (from 29.12.2009).
Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Mätvärdena har bestämts baserande på EN 60745.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 90 dB(A); ljudeffektnivå 101 dB(A). Onoggrannhet K=3 dB.
Använd hörselskydd!
Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745:
Vibrationsemissionsvärde a_h < 2,5 m/s^2 , onoggrannhet K = 1,5 m/s^2 .
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Verktygsbyte
Se upp vid byte av kniv. Grip inte tag i knivens skäregg. De vassa skäreggen kan orsaka kroppsskada.
Använd endast original Bosch HM/TC-knivar.
Kniven i hårdmetall (HM/TC) har 2 skär och kan därför vändas. Är båda skäreggen trubbiga måste kniven 14 bytas ut. HM/TC-knivarna får inte skärpas.
Borttagning av kniv (se bild A)
För vändning eller byte av kniv 14 vrid knivhuvudet 11 tills det står parallellt med hyvelsulan 10.
① Lossa båda fästskruvarna 13 med sexkantnyckeln 15 ca 1–2 varv.
② Om så behövs, lossa spännlisten 12 genom ett lätt slag med lämpligt verktyg, t. ex. med en träkil.
③ Skjut med ett trästycke ut kniven 14 åt sidan ur knivhuvudet 11.
Montering av kniven (se bild B)
Styrspåret på kniven garanterar vid byte eller vändning en oförändrad höjdinställning.
Om så behövs, rengör knivsätet i spännlisten 12 och kniven 14.
Se vid montering till att kniven sitter korrekt i spännlistens stödgejd 12 och att den ligger i plan med sidokanten på den bakre hyvelsulan 10. Dra sedan fast båda fästskruvarna 13 med sexkantnyckeln 15.
Anvisning: Kontrollera före igångsättning att fästskruvarna 13 sitter stadigt. Rotera knivhuvudet 11 för hand och kontrollera att kniven går fritt.
Damm-/spånutsugning
▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Använd om möjligt dammutsugning.
- Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Svenska | 73
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
Rengör spånutkastet 1 regelbundet. Använd ett lämpligt verktyg, t. ex. ett trästycke, tryckluft e. dyl., för rensning av tilltäppt spånutkast.
▶ För inte in händerna i spånutkastet. Risk finns för att roterande delar skadar händerna.
Använd för optimal utsugning en extern utsugningsanordning eller en damm-/spånpåse.
Extern utsugning (se bild C)
En sugslang (∅ 35 mm) 16 (tillbehör) kan anslutas antingen på höger eller vänster sida.
Koppla utsugningsslangen 16 till en dammsugare (tillbehör). En översikt över hur slangen kopplas till olika dammsugare lämnas i slutet av denna bruksanvisning.
Dammsugaren måste vara lämplig för det material som ska bearbetas.
Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdamm-sugare.
Självsugande (se bild C)
För mindre arbeten kan en dammpåse (tillbehör) 17 anslutas. Stick stadigt in dammpåsens stuts i spånutkastet 1. Optimal dammutsugning kan garanteras om damm-/spånpåsen 17 töms i god tid.
Valbart spånutkast
Med omkopplingsspaken 4 kan spånutkastet 1 ställas om åt höger eller vänster. Tryck omkopplingsspaken 4 mot slutläget tills den snäpper fast. Vald riktning för spånutkast indikeras med en pilsymbol på omkopplingsspaken 4.
Drift
Driftsätt
Inställning av spåndjup
Med ratten 2 kan spåndjupet ställas in steglöst på 0–2,0 mm med hjälp av spåndjupsskalan 3 (skalindelning = 0,1 mm).
Stödklack (se bild G)
Elverktyget kan efter utfört arbete ställas att stå på stödklacken 26 och detta eliminerar risken för skada på arbetsstycket och kniven. Vid arbetsoperationer skjuts stödklacken 26 uppåt och bakre delen på hyvelsulan 10 friges.
Anvisning: Stödklacken 26 får inte demonteras.
Driftstart
▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.
In- och urkoppling
För start av elverktyget tryck först på inkopplingsspärren 6 och därefter på strömställaren Till/Från 5 och håll den nedtryckt.
För frånkoppling av elverktyget släpp strömstäl- laren Till/Från 5.
Anvisning: Av säkerhetsskäl kan elverktygets strömställare Till/Från 5 inte låsas, utan måste under drift hållas nedtryckt.
Arbetsanvisningar
Hyvling (se bild G)
Ställ in önskat spåndjup och lägg an elverktyget mot arbetsstycket med hyvelsulans främre del 10.
▶ Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
Koppla på elverktyget och för det med jämn matningshastighet över arbetsstyckets yta.
För att få en yta av hög kvalitet ska arbetet utföras med låg matningshastighet och ett lätt tryck mot hyvelsulans centrum.
Vid bearbetning av hårt material som t. ex. hårt trä och vid användning av maximal hyvelbredd ska endast ett litet spåndjup ställas in och eventuellt hyvelns matning reduceras.
Alltför hög matningshastighet ger sämre ytkvalitet och kan leda till att spånutkastet snabbt täpps till.
74 | Svenska
Endast välskärpta knivar ger bra skärresultat och skonar elverktyget.
Stödklacken 26 möjliggör att hyvlingen efter ett avbrott kan fortsättas på valfritt ställe på arbetsstycket:
- Ställ upp elverktyget med nedfälld stödklack på arbetsstycket där hyvlingen ska fortsättas.
- Koppla på elverktyget.
- Förflytta anliggningstrycket mot den främre hyvelsulan och skjut elverktyget långsamt framåt (①). Härvid svänger stödklacken bort (②) så att åter hyvelsulans bakre del ligger an mot arbetsstycket.
- För elverktyget med jämn matningshastighet över arbetsstyckets yta (③).
Fasning av kanter (se bild H)
V-spåren i främre hyvelsulan medger snabb och enkel fasning av arbetsstyckets kant. Använd det V-spår som motsvarar önskad fasbredd. Lägg upp hyvelns V-spår på arbetsstyckets kant och mata fram verktyget längs kanten.
Använt spår
inget
litet
medelgrov
stort
Mått a (mm)
0-2,5
1,0-4,5
2,0-5,0
2,5-6,0
Hyvling med parallell-/vinkelanslag (se bilder D-F)
Montera parallellanslaget 18 eller vinkelanslaget 22 med fästskruven 21 på elverktyget. Montera alltefter användning falsdjupanslaget 25 med fästskruven 24 på elverktyget.
Lossa låsmuttern 20 och ställ på skalan 19 in önskad falsbredd. Dra åter fast låsmuttern 20.
Ställ med falsdjupanslaget 25 in önskat falsdjup.
Hyvla i flera pass tills önskat falsdjup uppnåtts.
För hyveln med tryck från sidan.
Fasning med vinkelanslag
Underhåll och service
Underhåll och rengöring
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
▶ Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Håll stödklacken 26 fri och rengör den regelbundet.
Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.
Skruva bort skruvarna 8 och ta bort remskyddet 7. Ta bort den slitna drivremmen 27.
Rengör före montering av en ny drivrem 27 remhjulen 28 och 29.
Lägg upp drivremmen 27 först på det lilla remhjulet 29 och tryck sedan för hand med vridning upp drivremmen 27 på det stora remhjulet 28.
Lägg upp remskyddet 7 och dra fast skruvarna 8.
Svenska | 75
Kundservice och kundkonsulter
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen:
www.bosch-pt.com
Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.
Svenska
Tel.: +46 (020) 41 44 55
Fax: +46 (011) 18 76 91
Avfallshantering
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Endast för EU-länder:
Släng inte elverktyg i hushållsavfall!
Enligt europeiska direktivet
2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt
måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
Ändringar förbehålles.
