PHO 20-82 - Cepilladora BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Desmalezadora eléctrica
Características técnicas principales	Anchura de desmalezado: 82 mm, Profundidad de desmalezado: hasta 2 mm
Alimentación eléctrica	230 V
Dimensiones aproximadas	Longitud: 305 mm, Anchura: 155 mm, Altura: 160 mm
Peso	2,5 kg
Potencia	650 W
Funciones principales	Desmalezar, chaflanar, ajustar la profundidad de desmalezado
Mantenimiento y limpieza	Limpie regularmente los orificios de ventilación y las cuchillas
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa Bosch
Seguridad	Protección contra sobrecargas, interruptor de seguridad
Información general útil	Ideal para trabajos de acabado y renovación

Preguntas frecuentes - PHO 20-82 BOSCH

¿Cómo cambiar las cuchillas de la cepilladora BOSCH PHO 20-82?

Para cambiar las cuchillas, desenrosque los tornillos de fijación de las cuchillas que se encuentran debajo de la tapa. Retire las cuchillas viejas e inserte las nuevas asegurándose de que estén bien posicionadas. Vuelva a enroscar los tornillos y verifique que todo esté bien apretado.

¿Cuál es la profundidad máxima de cepillado de la BOSCH PHO 20-82?

La profundidad máxima de cepillado de la BOSCH PHO 20-82 es de 2,0 mm.

¿Qué hacer si la cepilladora no arranca?

Verifique que la cepilladora esté correctamente conectada y que el enchufe funcione. Asegúrese también de que el botón de encendido esté bien presionado y que el cable de alimentación no esté dañado.

¿Cómo ajustar la profundidad de cepillado en la BOSCH PHO 20-82?

Para ajustar la profundidad de cepillado, use la rueda de ajuste ubicada en la parte superior del aparato. Gírela en el sentido de las agujas del reloj para aumentar la profundidad y en sentido contrario para disminuirla.

La cepilladora deja marcas en la madera, ¿qué hacer?

Si la cepilladora deja marcas, verifique el estado de las cuchillas. Pueden estar desafiladas o dañadas. Asegúrese también de que la máquina esté bien mantenida en plano durante el cepillado.

¿Cómo limpiar la cepilladora después de usarla?

Desconecte la cepilladora y use un cepillo o un paño suave para quitar el polvo y los desechos. Evite usar agua o productos líquidos para la limpieza.

¿Qué tipo de madera se puede cepillar con la BOSCH PHO 20-82?

La BOSCH PHO 20-82 está diseñada para cepillar principalmente madera blanda y dura. Evite cepillar materiales compuestos o maderas que contengan clavos.

La cepilladora hace mucho ruido, ¿es normal?

Un cierto nivel de ruido es normal al usar la cepilladora, pero si el ruido es excesivo o inusual, verifique que las cuchillas estén bien instaladas y que el aparato no tenga piezas sueltas.

¿Cómo almacenar la BOSCH PHO 20-82 para prolongar su vida útil?

Guarde la cepilladora en un lugar seco y fresco, protegido de la humedad. Retire las cuchillas si no planea usarla durante un largo período y límpiela antes de guardarla.

MANUAL DE USUARIO PHO 20-82 BOSCH

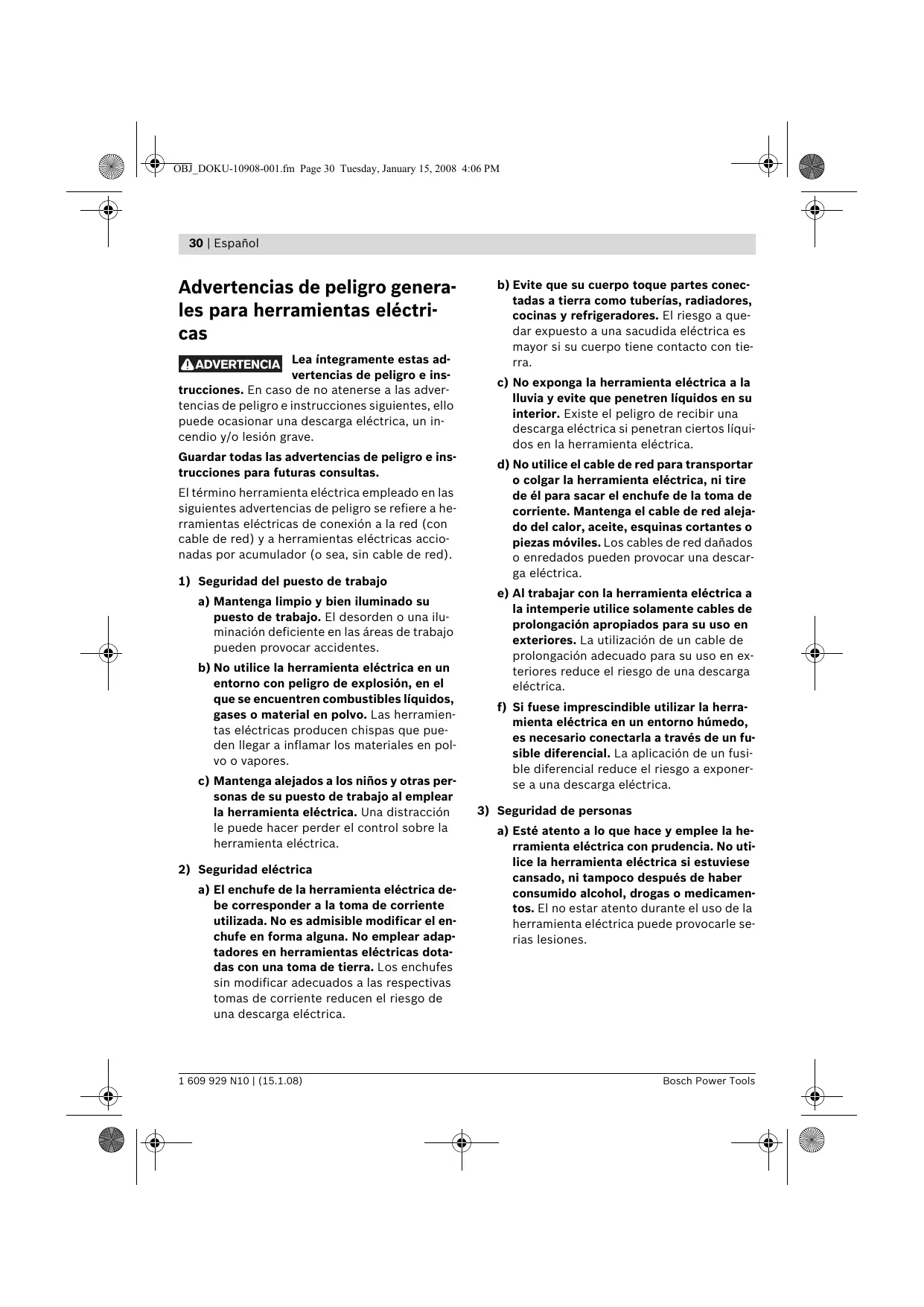

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. 1 609 929 N10 | (15.1.08) b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Español | 31 b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. 1 609 929 N10 | (15.1.08) 32 | Español g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. Instrucciones de seguridad específicas del aparato f Antes de depositar la herramienta eléctrica, espere a que se haya detenido el cilindro de cuchillas. Las cuchillas del cilindro sin cubrir podrían engancharse en la superficie de apoyo y hacerle perder el control sobre el aparato y causar un grave accidente. f No introduzca los dedos en la boca de aspiración de virutas. Podría lesionarse con las piezas en rotación. f Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que sea rechazado el aparato al engancharse el útil en la pieza de trabajo. f Trabaje siempre guiando el cepillo de manera que la base de cepillar asiente plana sobre la pieza de trabajo. En caso contrario podría ladearse el cepillo y lesionarle. f Jamás cepille sobre objetos metálicos, clavos o tornillos. Ello podría dañar la cuchilla y el cilindro de cuchillas y ocasionar unas vibraciones excesivas. f Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. f No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado comporta un mayor riesgo de electrocución. Descripción del funcionamiento Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Utilización reglamentaria La herramienta eléctrica ha sido diseñada para cepillar sobre una base firme piezas de madera como, p.ej., vigas y tablas. Además, es adecuada para biselar bordes y cepillar rebajes. Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. 1 Boca de aspiración de virutas (opción izquierda/derecha) 2 Botón giratorio para ajuste del grosor de viruta 3 Escala para ajuste del grosor de viruta 4 Palanca selectora del lado de aspiración de virutas 5 Interruptor de conexión/desconexión 6 Bloqueo de conexión para interruptor de conexión/desconexión 7 Cubierta de la correa 8 Tornillos para cubierta de la correa 9 Ranuras en V 10 Base de cepillar 11 Rodillo portacuchillas 12 Elemento de sujeción de cuchillas 13 Tornillo de sujeción de cuchillas 14 Cuchilla HM/TC 15 Llave macho hexagonal* 1 609 929 N10 | (15.1.08) Español | 33 16 Manguera de aspiración (Ø 35 mm)* Declaración de conformidad 17 Saco colector de polvo y virutas* 18 Tope paralelo* 19 Escala para ancho de rebaje 20 Tuerca de sujeción para ajuste del ancho de rebaje 21 Tornillo de sujeción del tope paralelo/tope para ángulos 22 Tope para ángulos* 23 Tuerca de sujeción para ajuste angular 24 Tornillo de sujeción de tope de profundidad para rebajes 25 Tope de profundidad para rebajes* 26 Zapata de reposo Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del

29.12.2009).

Expediente técnico en: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering 27 Correa motriz 28 Polea grande 29 Polea pequeña *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. **de tipo comercial (no se adjunta con el aparato) Nº de artículo Potencia absorbida nominal Potencia útil
