MANUAL DE UTILIZADOR PHO 20-82 BOSCH

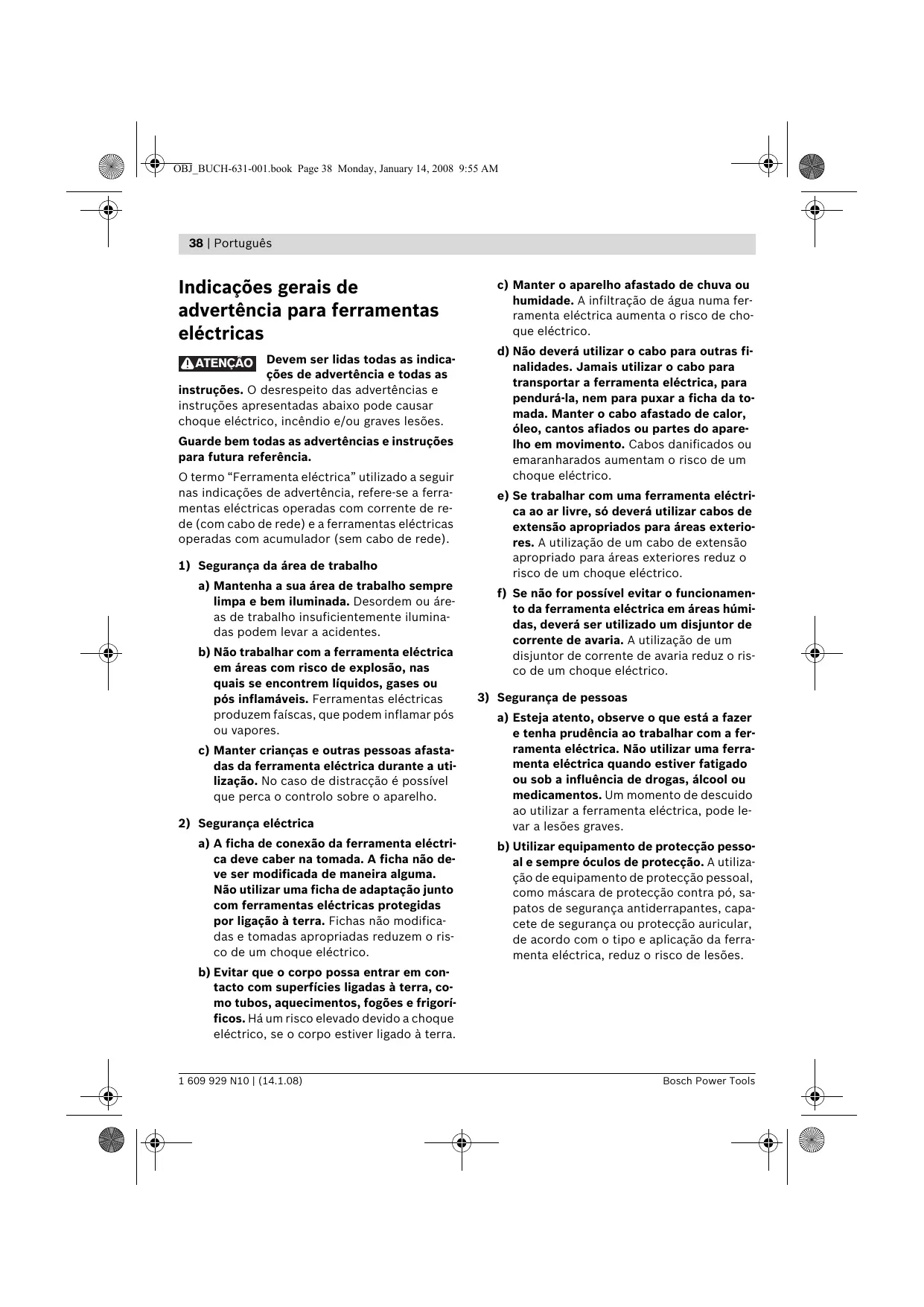

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. ATENÇÃO Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranharados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. 1 609 929 N10 | (14.1.08) Bosch Power Tools OBJ_BUCH-631-001.book Page 39 Monday, January 14, 2008 9:55 AM Português | 39 c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. Bosch Power Tools c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. 1 609 929 N10 | (14.1.08) OBJ_BUCH-631-001.book Page 40 Monday, January 14, 2008 9:55 AM 40 | Português Instruções de serviço específicas do aparelho f Esperar até o veio da lâmina parar, antes de depositar a ferramenta eléctrica. Um veio da lâmina descoberta pode emperrar na superfície e levar à perda de controlo, assim como a lesões. f Não colocar as mãos na expulsão de aparas. Poderá ser ferido pelas peças em rotação. f Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. f Sempre segurar a plaina de modo que a sola da plaina sempre esteja completamente apoiada sobre a peça a ser trabalhada. Caso contrário, a plaina poderá ser emperrada e provocar lesões. f Jamais aplainar objectos metálicos, nem pregos e parafusos. As lâminas e o veio da lâmina podem ser danificados e levar a elevadas vibrações. f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. f Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado nem puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico. Utilização conforme as disposições A ferramenta eléctrica é destinada para aplainar materiais de madeira, como p. ex. vigas e tábuas, sobre uma base firme. Ela também é apropriada para chanfrar arestas e para ensamblar. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas. 1 Expulsão de aparas (opcionalmente na esquerda/direita) 2 Botão giratório para o ajuste da profundidade de corte 3 Escala da profundidade do rebaixo 4 Alavanca para mudar a direcção da expulsão de aparas 5 Interruptor de ligar-desligar 6 Bloqueio de ligação para o interruptor de ligar-desligar 7 Cobertura da correia 8 Parafusos da cobertura da correia 9 Ranhuras em V 10 Sola de aplainar 11 Ponta da lâmina 12 Elemento de aperto para a lâmina da plaina 13 Parafuso de fixação da lâmina da plaina 14 Lâmina da plaina HM/TC 15 Chave de sextavado interno* 16 Mangueira de aspiração (Ø 35 mm)* 17 Saco de pó/de aparas* 18 Limitador paralelo* Descrição de funções Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. 1 609 929 N10 | (14.1.08) 19 Escala para a largura da ranhura 20 Porca de fixação para o ajuste da largura da ranhura 21 Parafuso de fixação para o limitador paralelo/angular 22 Limitador angular* 23 Porca de fixação para o ajuste do ângulo 24 Parafuso de fixação para limitador da profundidade de rebaixo Bosch Power Tools OBJ_BUCH-631-001.book Page 41 Monday, January 14, 2008 9:55 AM Português | 41 25 Limitador de rebaixo* Processo técnico em: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 26 Patim de descanço 27 Correia de accionamento 28 Roda grande da correia 29 Roda pequena da correia *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. **de tipo comercial (não incluído no volume de fornecimento) Dados técnicos Plaina PHO 20-82 N° do produto

Potência nominal consumida

2,2 N° de rotações em ponto morto Classe de protecção / II As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 98/37/CE (até

D-70745 Leinfelden-Echterdingen Informação sobre ruídos/vibrações Valores de medição averiguados conforme EN 60745. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 90 dB(A); Nível de potência acústica 101 dB(A). Incerteza K=3 dB. Usar protecção auricular! Valores totais de vibração (soma dos vectores de três direcções) determinados conforme EN 60745: valor de emissão de vibrações ah <2,5 m/s2, incerteza K =1,5 m/s2. O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. 1 609 929 N10 | (14.1.08) OBJ_BUCH-631-001.book Page 42 Monday, January 14, 2008 9:55 AM 42 | Português Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Montagem f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Troca de ferramenta f Cuidado ao trocar a lâmina da plaina. Jamais segurar a lâmina da plaina pelos gumes. Poderá se ferir nos gumes afiados. Só utilizar lâminas de plainas HM/TC originais Bosch. A lâmina da plaina de metal duro (HM/TC) tem 2 gumes e pode ser virada. Quando ambos os gumes estiverem embotados, deverá substituir a lâmina da plaina 14. A lâmina da plaina HM/TC não deve ser reafiada. Desmontar a lâmina da plaina (veja figura A) Para virar ou substituir a lâmina da plaina 14 deverá girar a ponta da lâmina 11, até estar paralela à sola da plaina 10. n Soltar os 2 parafusos de fixação 13 com a chave de sextavado interno 15 aprox. 1 – 2 voltas. o Se necessário deverá soltar o elemento de aperto 12 dando um leve golpe com uma ferramenta apropriada, p. ex. cunha de madeira. p Empurrar a lâmina da plaina 14, pelo lado, com um pedaço de pau, para fora da ponta da lâmina 11. Montar a lâmina da plaina (veja figura B) A ranhura de guia da lâmina da plaina assegura sempre um ajuste uniforme da altura quando a lâmina da plaina é trocada ou virada. 1 609 929 N10 | (14.1.08) Se necessário, deverá limpar o assento da lâmina no elemento de aperto 12 e a lâmina da plaina Ao montar a lâmina da plaina deverá observar que esteja correctamente posicionada no guia de admissão do elemento de aperto 12 e alinhado ao lado da sola traseira da plaina 10. Em seguida, deverá apertar os 2 parafusos de fixação 13 com a chave para parafusos sextavados internos 15. Nota: Controlar se os parafusos de fixação 13 estão firmes antes da colocação em funcionamento. Girar manualmente a ponta da lâmina 11 e assegurar-se de que a lâmina da plaina não possa roçar em nenhuma parte da ferramenta. Aspiração de pó/de aparas f Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível, utilizar uma aspiração de pó. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Limpar a expulsão de aparas 1 em intervalos regulares. Para limpar uma expulsão de aparas obstruída deverá utilizar uma ferramenta apropriada, p. ex. um pedaço de madeira, ar comprimido, etc. f Não colocar as mãos na expulsão de aparas. Poderá ser ferido pelas peças em rotação. Para assegurar uma aspiração optimizada, deverá utilizar sempre um dispositivo de aspiração externo ou um saco de pó/de aparas. Bosch Power Tools OBJ_BUCH-631-001.book Page 43 Monday, January 14, 2008 9:55 AM Português | 43 Aspiração externa (veja figura C) Patim de descanço (veja figura G) É possível introduzir uma mangueira de aspiração (Ø 35 mm) 16 (acessório) em ambos os lados da expulsão de aparas. Conectar a mangueira de aspiração 16 a um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontram-se no final desta instrução de serviço. Com o patim de descanço 26 é possível depositar a ferramenta eléctrica directamente após o processo de trabalho, sem correr o risco de danificar a peça a ser trabalhada ou a lâmina da plaina. Para o processo de trabalho o patim de descanço 26 é movimentado para cima e a parte de trás da sola da plaina 10 é liberada. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Nota: O patim de descanço 26 não deve ser desmontado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Colocação em funcionamento Aspiração própria (veja figura C) Para pequenos trabalhos, é possível conectar um saco de pó/de aparas (acessório) 17. Encaixar o bocal do saco de pó firmemente na expulsão de aparas 1. Esvaziar a tempo o saco de pó/de aparas 17, para garantir uma absorção de pó optimizada. Expulsão de aparas seleccionável A expulsão de aparas 1 pode ser virada para a direita ou para a esquerda com a alavanca de ajuste 4. Sempre premir a alavanca de ajuste 4 até engatar na posição final. A direcção da expulsão de aparas é indicada pelo símbolo de seta sobre a alavanca de ajuste 4. Funcionamento Tipos de funcionamento Ajustar a profundidade de corte Com o botão giratório 2 é possível ajustar sem escalonameto a profundidade de corte de 0–2,0 mm com a escala de profundidade de corte 3 (divisão da escala = 0,1 mm). f Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Ligar e desligar Para a colocação em funcionamento da ferramenta eléctrica, deverá primeiramente premir o bloqueio de ligação 6 para trás e premir em seguida o interruptor de ligar-desligar 5 e mantê-lo premido. Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 5. Nota: Por motivos de segurança o interruptor de ligar-desligar 5 não pode ser travado, mas deve permanecer premido durante o funcionamento. Indicações de trabalho Processo de aplainar (veja figura G) Ajustar a profundidade de corte e encostar a ferramenta eléctrica com a parte da frente da sola da plaina 10 na peça a ser trabalhada. f Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. Ligar a ferramenta eléctrica e conduzí-la com avanço uniforme sobre a superfície a ser trabalhada. Bosch Power Tools 1 609 929 N10 | (14.1.08) OBJ_BUCH-631-001.book Page 44 Monday, January 14, 2008 9:55 AM 44 | Português Para obter superfícies de alta qualidade, deverá sempre trabalhar com avanço reduzido e exercer pressão sobre o ponto central da sola da plaina. Para trabalhar materiais duros, p. ex. madeira de lei, assim como ao usufruir da largura máxima da plaina, deverá sempre ajustar reduzidas profundidades de corte e reduzir, se necessário, o avanço da plaina. Um avanço excessivo reduz a qualidade da superfície e pode levar a uma rápida obstrucão da expulsão de aparas. Só lâminas da plaina em perfeito estado proporcionam uma perfeita potência de corte e poupam a ferramenta eléctrica. O patim de descanço 26 também possibilita uma continuação do trabalho em qualquer outra parte da peça a ser trabalhada, após uma interrupção: – Colocar a ferramenta eléctrica, com a sapata de estacionamento basculada para baixo, sobre o local da peça a ser trabalhada que deve ser trabalhado em seguida. – Ligar a ferramenta eléctrica. – Deslocar a pressão para a parte da frente da sola da plaina e empurrar a ferramenta eléctrica lentamente para frente (n). Com isto o patim de descanço é basculada para cima (o), de modo que a parte de trás da sola da plaina volta a ter contacto com a peça a ser trabalhada. – Conduzir a ferramenta eléctrica com avanço uniforme sobre a superfície a ser trabalhada (p). Ranhura utilizada nenhuma pequeno médio grande Medida a (mm) 0 – 2,5 1,0 – 4,5 2,0 – 5,0 2,5 – 6,0 Aplainar com limitador paralelo/angular (veja figuras D–F) Montar o limitador paralelo 18 ou o limitador angular 22, com o respectivo parafuso de fixação 21, na ferramenta eléctrica. Montar, de acordo com a aplicação, o limitador da profundidade de corte 25, com o parafuso de fixação 24, na ferramenta eléctrica. Soltar a porca de fixação 20 e ajustar a largura de ensambladura na escala 19. Reapertar as porcas de fixação 20. Ajustar respectivamente a profundidade de ensambladura desejada com o limitador da profundidade de ensambladura 25. Executar repetidamente o processo de aplainar até obter a profundidade de ensambladura desejada. Conduzir a plaina com uma pressão lateral. Chanfrar com o limitador angular Para chanfrar ensambladuras e superfícies, deverá ajustar o ângulo de chanfradura necessário com o ajuste angular 23. Chanfrar arestas (veja figura H) Com as ranhuras em forma de V existentes na parte da frente da sola da plaina é possível chanfrar rápida e facilmente as arestas das peças a serem trabalhadas. Utilizar a respectiva ranhura em forma de V de acordo com a largura de chanfragem desejada. Para tal deverá apoiar a plaina com a ranhura em forma de V sobre a aresta da peça a ser trabalhada e conduzí-la ao longo dela. Manutenção e serviço Manutenção e limpeza f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Limpar regularmente o patim de descanço 26 e assegurar que sempre possa se movimentar livremente. 1 609 929 N10 | (14.1.08) Bosch Power Tools OBJ_BUCH-631-001.book Page 45 Monday, January 14, 2008 9:55 AM Português | 45 Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica. Trocar a correia de accionamento (veja figuras I–K) Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: [phone] Fax: [phone] Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: [phone] E-Mail: [e-mail] Desatarraxar os parafusos 8 e retirar a cobertura da correia 7. Remover a correia de accionamento 27 gasta. Eliminação Antes de montar uma nova correia de accionamento 27 deverá limpar as duas rodas das correias 28 e 29. Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Primeiro colocar a correia de accionamento 27 sobre a pequena roda da correia 29 e premir em seguida a correia de accionamento 27 sobre a roda da correia grande 28 girando-a manualmente. Apenas países da União Europeia: Colocar a cobertura da correia 7 e apertar firmemente os parafusos 8. Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. Bosch Power Tools Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações. 1 609 929 N10 | (14.1.08) OBJ_BUCH-631-001.book Page 46 Monday, January 14, 2008 9:55 AM 46 | Italiano Avvertenze generali di pericolo per elettroutensili
