Type de produit	Raboteuse électrique
Marque	Bosch
Modèle	PHO 20-82
Puissance absorbée nominale	680 W
Puissance utile	320 W
Vitesse de rotation à vide	19500 tr/min
Profondeur de coupe réglable	0 – 2 mm (par pas de 0,1 mm)
Profondeur de feuillure max.	8 mm
Largeur de rabot max.	82 mm
Poids (selon EPTA 01/2003)	2,2 kg
Classe de protection	II (double isolation)
Alimentation	230/240 V ~, 50/60 Hz
Nombre de lames	1 lame carbure réversible (2 tranchants)
Éjection des copeaux	Droite ou gauche, commutable
Fonctions principales	Rabotage, chanfreinage (rainures en V), feuillurage avec butée
Accessoires fournis	Clé mâle coudée, butée parallèle, butée angulaire, butée de profondeur de feuillurage, tuyau d'aspiration, sac à poussières
Entretien et nettoyage	Nettoyer régulièrement l'éjection de copeaux et le patin de repos ; remplacer la lame ou la courroie si usée
Sécurité	Verrouillage de mise en marche, interrupteur à action maintenue, patin de repos anti-retour
Pièces détachées et réparabilité	Lames carbure HM/TC, courroie d'entraînement, réparation par SAV Bosch
Informations générales	Notice disponible en 13 langues ; conforme aux normes EN 60745

FOIRE AUX QUESTIONS - PHO 20-82 BOSCH

Comment régler la profondeur de coupe sur la raboteuse Bosch PHO 20-82 ?

Tournez le bouton de réglage 2 pour ajuster la profondeur de coupe de 0 à 2 mm. La graduation 3 permet un réglage par paliers de 0,1 mm.

Comment changer la lame de rabot ?

Desserrer les deux vis de fixation 13 avec la clé mâle 15 d'environ 1 à 2 tours. Si nécessaire, desserrez l'élément de serrage 12 avec un outil en bois. Faites glisser la lame 14 hors de la tête de lames 11 par le côté. Montez la nouvelle lame en veillant à ce qu'elle repose correctement dans le guidage et affleure le bord du patin arrière. Serrez les vis.

Comment régler la direction d'éjection des copeaux ?

Utilisez le levier de commutation 4 : poussez-le complètement à droite ou à gauche jusqu'à ce qu'il s'encliquette. La flèche sur le levier indique la direction choisie.

Puis-je utiliser la raboteuse pour chanfreiner des bords ?

Oui, les rainures en V 9 dans le patin avant permettent de chanfreiner. Placez la rainure adaptée sur le bord de la pièce et guidez l'outil le long du bord. La profondeur du chanfrein dépend de la rainure choisie (de 0-2,5 mm sans rainure jusqu'à 2,5-6 mm avec la grande rainure).

Comment aspirer les copeaux ?

Vous pouvez raccorder un aspirateur externe via le tuyau d'aspiration 16 (∅ 35 mm) ou monter le sac à poussières 17 pour les petits travaux. Veillez à vider le sac régulièrement pour maintenir une aspiration optimale.

Quel type de lame utiliser ?

Utilisez exclusivement des lames de rabot au carbure (HM/TC) d'origine Bosch. La lame dispose de deux tranchants réversibles ; une fois les deux émoussés, remplacez-la. Ne pas réaffûter.

Comment utiliser la butée parallèle ?

Montez la butée parallèle 18 avec la vis de fixation 21. Desserrez l'écrou 20 pour régler la largeur de feuillure sur la graduation 19, puis resserrez. Pour la profondeur de feuillure, utilisez la butée de profondeur 25. Rabotez plusieurs passes jusqu'à atteindre la profondeur souhaitée.

Comment entretenir la raboteuse ?

Avant tout entretien, débranchez l'outil. Nettoyez régulièrement les ouïes de ventilation et l'éjection de copeaux. Assurez-vous que le patin de repos 26 bouge librement. Si la courroie d'entraînement est usée, remplacez-la en déposant la couverture de courroie 7.

La raboteuse dispose-t-elle d'un verrouillage de mise en marche ?

Oui, pour mettre l'outil en marche, poussez d'abord le verrouillage 6 vers l'arrière, puis appuyez sur l'interrupteur Marche/Arrêt 5 et maintenez-le enfoncé. L'interrupteur ne se verrouille pas en position marche pour des raisons de sécurité.

Quel est le niveau sonore de la raboteuse ?

Le niveau de pression acoustique est de 90 dB(A) et le niveau d'intensité acoustique de 101 dB(A). Portez une protection auditive lors de l'utilisation.

MODE D'EMPLOI PHO 20-82 BOSCH

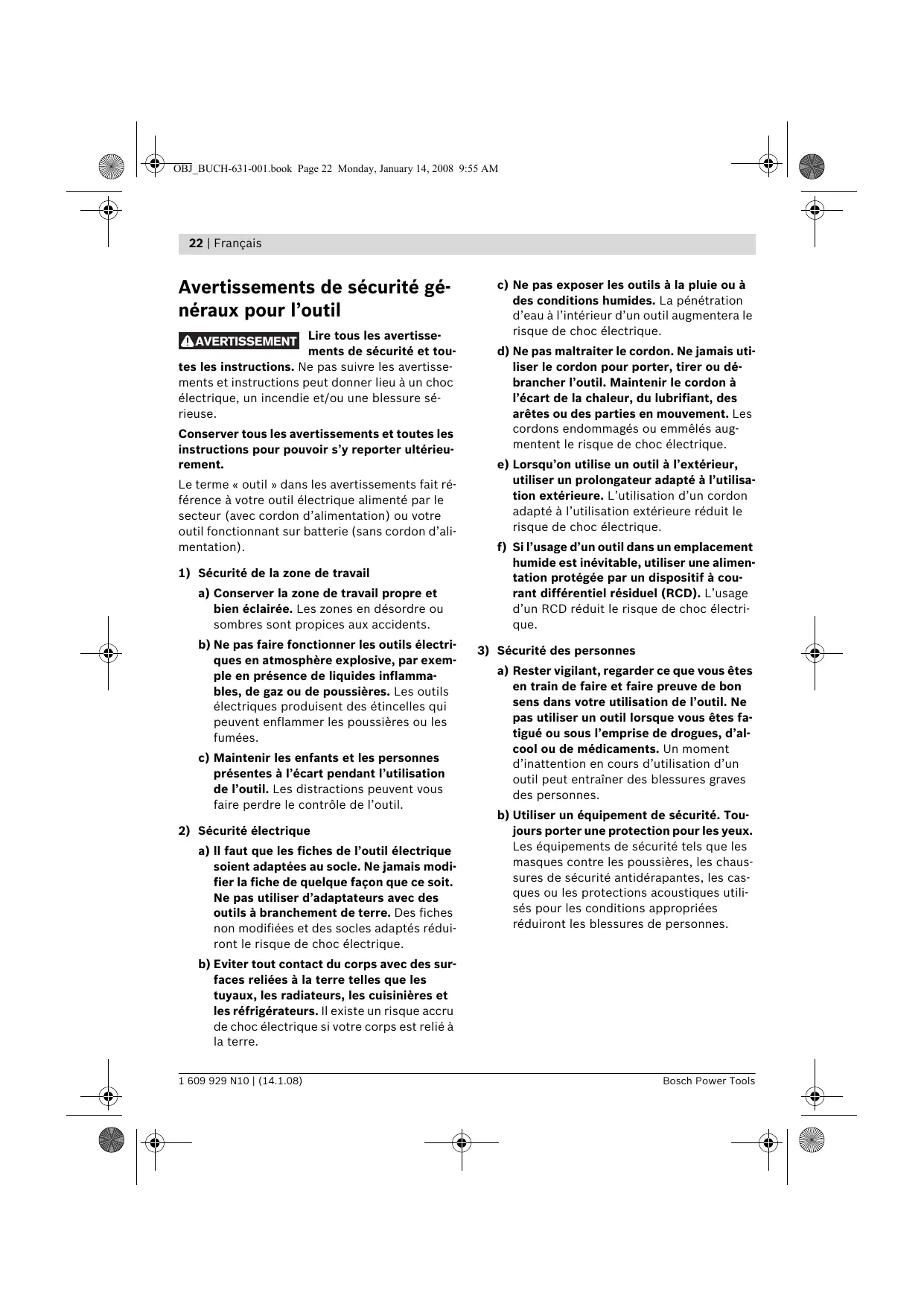

Avertissements de sécurité généraux pour l'outil

! AVERTISSEMENT

Lire tous les avertissements de sécurité et tou-

tes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.

b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique.

e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.

b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les la-mes etc., conformément à ces instruc-tions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Instructions de sécurité spécifiques à l'appareil

▶ Attendre l'arrêt de la lame avant de poser l'outil. Une lame exposée peut entamer la surface et conduire éventuellement à une perte de contrôle et à des blessures sérieuses.
▶ Ne pas mettre les mains dans l’éjecteur de copeaux. Il y a risque de blessures avec les parties en rotation.

24 | Français

▶ Ne guider l'outil électroportatif contre la pièce à travailler que quand l'appareil est en marche. Sinon, il y a risque d'un contrecoup, au cas où l'outil se coince dans la pièce.
Lors des travaux avec l'outil électroportatif, toujours tenir le rabot de sorte que le patin de rabot repose à plat sur la pièce à travailler. Sinon, le rabot risque de coincer, ce qui peut entraîner des blessures.
▶ Ne jamais raboter ni pièces métalliques, ni clous ni vis. Le fer et le cylindre porte-fer peuvent être endommagés et entraîner des vibrations plus importantes.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
▶ Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d'un choc électrique.

Description du fonctionnement

Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.

Utilisation conforme

Equipé d'un support stable, l'outil électroportatif est conçu pour des travaux de rabotage sur des matériaux en bois, tels que poutres et planches. Il est également approprié pour chanfreiner des bords et pour faire des feuillures.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Ejection de copeaux (à droite ou à gauche au choix)
2 Bouton de réglage de la profondeur de coupe
3 Graduation de la profondeur de coupe
4 Levier de commutation de la direction d'éjection des copeaux
5 Interrupteur Marche/Arrêt
6 Verrouillage de mise en fonctionnement de l'interrupteur Marche/Arrêt
7 Couverture de courroie
8 Vis de la couverture de courroie
9 Rainures en V
10 Patin de rabot
11 Tête de lames
12 Elément de serrage pour la lame du rabot
13 Vis de fixation pour la lame du rabot
14 Lame de rabot au carbure (HM/TC)
15 Clé mâle coudée pour vis à six pans creux*
16 Tuyau d'aspiration (∅ 35 mm)*
17 Sac à poussières/à copeaux*
18 Butée parallèle*
19 Graduation pour largeur de la feuillure
20 Ecrou de blocage pour réglage de la largeur de la feuillure
21 Vis de fixation pour butée parallèle/butée angulaire
22 Butée angulaire*
23 Ecrou de blocage pour réglage de l'angle
24 Vis de fixation pour butée de profondeur de feuillurage
25 Butée de profondeur de feuillurage*
26 Patin de repos
27 Courroie d'entraînement
28 Grande poulie de courroie
29 Petite poulie de courroie
* Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.
**disponible dans le commerce (non fourni avec l'appareil)

Français | 25

Caractéristiques techniques

Rabot		PHO 20-82
N° d'article		0 603 365 1..
Puissance absorbée nominale	W	680
Puissance utile	W	320
Vitesse de rotation en marche à vide	tr/min	19500
Profondeur de coupe	mm	0-2
Profondeur de feuillure	mm	0-8
largeur de rabot max.	mm	82
Poids suivant EPTA-Procédure 01/2003	kg	2,2
Classe de protection		☐/II

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

Dossier technique auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Bruits et vibrations

Valeurs de mesure déterminées conformément à EN 60745.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 90 dB(A) ; niveau d'intensité acoustique 101 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations (somme de vecteurs de trois sens) relevé conformément à EN 60745 :

Valeur d'émission vibratoire a_h<2,5 m/s^2 , Incertitude K=1,5 m/s^2 .

L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d'outils électroportatifs. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L'amplitude d'oscillation représente les utilisations principales de l'outil électroportatif. Si l'outil électroportatif est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, l'amplitude d'oscillation peut être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail.

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : Entretien de l'outil électroportatif et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail.

Montage

- Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.

26 | Français

Changement de l'outil

▶ Attention lors du changement de la lame de rabot. Ne pas toucher les bords tranchants des lames de rabot. Danger de blessures par les bords tranchants.

N'utiliser que des lames de rabot au carbure (HM/TC) d'origine Bosch.

La lame de rabot au carbure (HM/TC) dispose de deux tranchants et elle est réversible. Lorsque les deux bords tranchants sont émoussés, la lame de rabot 14 doit être remplacée par une nouvelle. La lame de rabot au carbure (HM/TC) ne doit pas être réaffûtée.

Démontage de la lame de rabot (voir figure A)

Pour tourner ou remplacer la lame de rabot 14, continuer à tourner la tête de lames 11 jusqu'à ce qu'elle soit parallèle au patin de rabot 10.

① Desserrer les deux vis de fixation 13 à l'aide de la clé mâle pour vis à six pans 15 d'environ 1 – 2 tours.
② Si nécessaire, desserrez l'élément de serrage 12 en donnant un léger coup à l'aide d'un outil approprié, p. ex. cale en bois.
③ Faites sortir par le côté la lame de rabot 14 de la tête de lames 11 à l'aide d'une pièce en bois.

Montage de la lame de rabot (voir figure B)

Grâce à la rainure de guidage de la lame de rabot, le réglage en hauteur reste toujours le même lorsqu'on change ou qu'on tourne la lame.

Si nécessaire, nettoyer le logement des lames dans l'élément de serrage 12 et la lame de rabot 14.

Lors du montage de la lame de rabot, veiller à ce qu'elle repose correctement dans le guidage de l'élément de serrage 12 et qu'elle soit ajustée sur le bord latéral du patin de rabot arrière 10. Ensuite, serrer les deux vis de fixation 13 à l'aide de la clé mâle pour vis à six pans creux 15.

Note : Avant de mettre l'appareil en fonctionnement, contrôler si les vis de fixation 13 sont bien fixées. Tourner la tête de lames 11 manuellement et s'assurer que la lame de rabot ne frôle nulle part.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancérigènes, surtout en connexion avec des additifs pour le traitement de bois (chromate, la-zure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
- Si possible, utilisez une aspiration des poussières.
- Veillez à bien aérer la zone de travail.
- Il est recommandé de porter un masque respiratoire de la classe de filtre P2.

Respectez les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter.

Nettoyer régulièrement l'éjection des copeaux 1. Pour le nettoyage d'une éjection de copeaux obs-truée, utiliser un moyen approprié, p. ex. pièce en bois, air comprimé etc.

▶ Ne pas mettre les mains dans l’éjecteur de copeaux. Il y a risque de blessures avec les parties en rotation.

Pour garantir une aspiration optimale, toujours utiliser un dispositif d'aspiration externe ou un sac à poussières/à copeaux.

Aspiration externe de copeaux (voir figure C)

L'éjection des copeaux peut être branchée des deux côtés sur un tuyau d'aspiration (∅ 35 mm) 16 (accessoire).

Raccorder le tuyau d'aspiration 16 à un aspirateur (aspirateur). Vous trouverez un tableau pour le raccordement aux différents aspirateurs à la fin des ces instructions d'utilisation.

L'aspirateur doit être approprié au matériau à travailler.

Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spéciaux.

Aspiration interne (voir figure C)

Pour de petits travaux, il est possible de monter un sac à poussières/à copeaux (accessoire) 17. Introduire la tubulure du sac à poussière fermement dans l'éjecteur de copeaux 1. Vider à temps le sac à poussières/à copeaux 17 afin de toujours disposer d'une puissance optimale d'aspiration.

Ejection des copeaux optionnelle

Le levier de commutation 4 permet de diriger l'éjection des copeaux 1 soit vers la droite soit vers la gauche. Toujours pousser le levier de commutation 4 complètement dans la direction souhaitée jusqu'à ce qu'il s'encliquette. La direction d'éjection choisie est marquée par une flèche sur le levier de commutation 4.

Mise en marche

Mode opératoire

Réglage de la profondeur de coupe

Le bouton tournant 2 permet de régler la profondeur de coupe sans à-coups de 0–2,0 mm à l'aide de la graduation 3 (graduation=0,1 mm).

Patin de repos (voir figure G)

Le patin de repos 26 permet de déposer l'outil électroportatif immédiatement après l'opération sans courir le risque d'endommager la pièce à travailler ou la lame de rabot. Durant l'opération, le patin de repos 26 est basculé vers le haut et la partie arrière du patin de rabot 10 est libérée.

Note : Le patin de repos 26 ne doit pas être démonté.

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.

Mise en Marche/Arrêt

Pour la mise en service de l'outil électroportatif, d'abord pousser le verrouillage de mise en marche 6 vers l'arrière et ensuite appuyer sur l'interrupteur Marche/Arrêt 5 et le maintenir appuyé.

Pour arrêter l'outil électroportatif vous relâchez l'interrupteur Marche/Arrêt 5.

Note : Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt 5, mais celui-ci doit rester constamment appuyé pendant le travail de sciage.

Instructions d'utilisation

Processus de rabotage (voir figure G)

Régler la profondeur de coupe désirée et positionner l'outil électroportatif avec la partie avant du patin de rabot 10 sur la pièce à travailler.

▶ Ne guider l'outil électroportatif contre la pièce à travailler que quand l'appareil est en marche. Sinon, il y a risque d'un contrecoup, au cas où l'outil se coincide dans la pièce.

Mettre l'outil électroportatif en marche et l'approcher de la surface à travailler en appliquant une vitesse d'avance régulière.

Afin d'obtenir des surfaces de haute qualité, n'appliquer qu'une vitesse d'avance modérée et exercer la pression sur le milieu du patin de rabot.

Lorsqu'il s'agit de travailler des matériaux durs, tels que le bois dur, et d'utiliser la largeur maximale de coupe, régler sur de petites profondeurs de coupe et, le cas échéant, réduire la vitesse d'avance.

Une vitesse d'avance trop élevée réduit la qualité de la surface de la pièce à travailler et peut provoquer une obturation rapide de l'éjection des copeaux.

Seules les lames de rabot aiguisées vous assurent un bon travail de coupe et ménagent l'outil électroportatif.

28 | Français

Le patin de repos intégré 26 permet également de reprendre un processus de rabotage interrompu à un endroit quelconque sur la pièce à travailler :

• Apposer l'outil électroportatif avec le patin de repos rabattu vers le bas sur l'endroit de la pièce que l'on veut continuer à travailler.
• Mettre l'outil électroportatif en fonctionnement.
• Déplacer la pression exercée vers le patin de rabot avant et pousser lentement l'outil électroportatif vers l'avant (1). Ainsi, le patin de repos se trouve rabattu vers le haut (2) de sorte que la partie arrière du patin de rabot repose à nouveau sur la pièce à travailler.
• Guider l'outil électroportatif sur la surface à travailler et en appliquant une vitesse d'avance régulière (③).

Chanfreinage des bords (voir figure H)

Les rainures en V se trouvant dans le patin de rabot avant permettent de chanfreiner rapidement et facilement les bords des pièces. Suivant la largeur de la feuillure, utiliser la rainure en V correspondante. Pour cela, poser le rabot avec la rainure en V sur le bord de la pièce à travailler et guider l'outil le long du bord.

Rainure utilisée Mesure a

	(mm)
aucune	0-2,5
petite	1,0-4,5
moyenne	2,0-5,0
grande	2,5-6,0

Raboter avec butée parallèle/butée angulaire (voir figures D–F)

Monter la butée parallèle 18 ou la butée angulaire 22 à l'aide de la vis de fixation 21 sur l'outil électroportatif. En fonction de l'utilisation, monter la butée de profondeur de feuillurage 25 à l'aide de la vis de fixation 24 sur l'outil électroportatif.

Desserrer l'écrou de blocage 20 et régler la largeur de feuillure souhaitée sur la graduation 19. Resserrer l'écrou de blocage 20.

Régler la profondeur de feuillure souhaitée au moyen de la butée de profondeur de feuillurage 25.

Répéter le processus de rabotage plusieurs fois jusqu'à ce que la profondeur souhaitée de la feuillure soit atteinte. Guider le rabot en exerçant une pression latérale.

Chanfreinage avec butée angulaire

0-45°

Pour chanfreiner des feuillures et des surfaces, régler l'anglé d'hélice nécessaire à l'aide du dispositif de réglage de l'angle 23.

Entretien et service après-vente

Nettoyage et entretien

• Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.
  Tenez toujours propres l'outil électroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sûr.

Assurez-vous que le patin de repos 26 puisse toujours librement bouger et nettoyez-le régulièrement.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.

Changement de la courroie d'entraînement (voir figures I-K)

Desserrez les vis 8 et enlevez la couverture de courroie 7. Enlevez la courroie d'entraînement usée 27.

Avant de monter une nouvelle courroie d'entraînement 27, nettoyer les deux poulies de courroie 28 et 29.

Poser la nouvelle courroie d'entraînement 27 d'abord sur la petite poulie de courroie 29, puis en tournant manuellement, poser la courroie d'entraînement 27 sur la grande poulie de courroie 28.

Montez la couverture de courroie 7 et resserrez les vis 8.

Service après-vente et assistance des clients

Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.

France

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : [phone]

Fax : [phone]

E-Mail

[e-mail]

N° Vert : [phone]

www.bosch.fr

Belgique, Luxembourg

Tel.: [phone]

Fax : [phone]

E-Mail : [e-mail]

Suisse

Tel.: [phone]

Fax : [phone]

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l'Union Européenne :

Ne jetez pas votre appareil électroportatif avec les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électri-

ques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.

30 | Español
