Tuotetyyppi	Sähköhöylä
Merkki	Bosch
Malli	PHO 20-82
Nimellistehonotto	680 W
Hyötyteho	320 W
Tyhjäkäyntinopeus	19500 rpm
Säädettävä leikkaussyvyys	0–2 mm (0,1 mm välein)
Suurin jyrsintäsyvyys	8 mm
Suurin höyläysleveys	82 mm
Paino (EPTA 01/2003 mukaan)	2,2 kg
Suojausluokka	II (kaksoiseristys)
Verkkojännite	230/240 V ~, 50/60 Hz
Terien lukumäärä	1 kovametalliterä, käännettävä (2 leikkuureunaa)
Lastunpoisto	Oikea tai vasen, vaihdettavissa
Päätoiminnot	Höyläys, viistotus (V-urat), jyrsintä ohjaimella
Mukana tulevat tarvikkeet	Kulma-avain, yhdensuuntaisohjain, kulmaohjain, jyrsintäsyvyyden rajoitin, imuletku, pölypussi
Huolto ja puhdistus	Puhdista lastunpoisto ja leikkuupinta säännöllisesti; vaihda terä tai hihna kuluneena
Turvallisuus	Käynnistysvarmistus, paineensietokytkin, takaiskuestoinen leikkuupinta
Varaosat ja korjattavuus	Kovametalliterät HM/TC, käyttöhihna, korjaus Bosch-huollossa
Yleiset tiedot	Käyttöohje saatavana 13 kielellä; täyttää EN 60745 -standardit

Usein kysytyt kysymykset - PHO 20-82 BOSCH

Kuinka säädän leikkaussyvyyden Bosch PHO 20-82 -höylässä?

Käännä säätönuppia 2 asettaaksesi leikkaussyvyyden 0–2 mm. Asteikko 3 mahdollistaa 0,1 mm:n säädön.

Kuinka vaihdan höyläterän?

Löysää kiinnitysruuveja 13 kuusioavaimella 15 noin 1–2 kierrosta. Tarvittaessa löysää kiristyselintä 12 puutyökalulla. Liu'uta terä 14 ulos teräpäästä 11 sivulta. Asenna uusi terä varmistaen, että se on oikein ohjauksessa ja tasan takaleikkuupinnan reunan kanssa. Kiristä ruuvit.

Kuinka säädän lastunpoiston suunnan?

Käytä vaihtovipua 4: työnnä se kokonaan oikealle tai vasemmalle, kunnes se napsahtaa paikalleen. Vivussa oleva nuoli osoittaa valitun suunnan.

Voiko höylää käyttää reunojen viistotukseen?

Kyllä, etuleikkuupinnan V-urat 9 mahdollistavat viistotuksen. Aseta sopiva ura työkappaleen reunaan ja ohjaa työkalua reunaa pitkin. Viistotuksen syvyys riippuu valitusta urasta (0–2,5 mm ilman uraa suureen uraan 2,5–6 mm).

Kuinka lastut imetään?

Voit liittää ulkoisen imurin imuletkulla 16 (∅ 35 mm) tai asentaa pölypussin 17 pieniä töitä varten. Tyhjennä pussi säännöllisesti optimaalisen imun ylläpitämiseksi.

Millaista terää tulee käyttää?

Käytä ainoastaan alkuperäisiä Bosch-kovametalliteriä (HM/TC). Terässä on kaksi käännettävää leikkuureunaa; kun molemmat ovat tylsistyneet, vaihda terä. Älä teroita uudelleen.

Kuinka yhdensuuntaisohjainta käytetään?

Asenna yhdensuuntaisohjain 18 kiinnitysruuvilla 21. Löysää mutteria 20 säätääksesi jyrsintäleveyden asteikolla 19, ja kiristä sitten. Käytä jyrsintäsyvyyden rajoitinta 25 jyrsintäsyvyydelle. Höylää useita kertoja, kunnes haluttu syvyys saavutetaan.

Kuinka höylää huolletaan?

Irrota pistoke pistorasiasta ennen huoltoa. Puhdista ilmanottoaukot ja lastunpoisto säännöllisesti. Varmista, että leikkuupinta 26 liikkuu vapaasti. Jos käyttöhihna on kulunut, vaihda se irrottamalla hihnansuojus 7.

Onko höylässä käynnistysvarmistus?

Kyllä, työkalun käynnistämiseksi työnnä ensin käynnistysvarmistus 6 taaksepäin, paina sitten käynnistys/pysäytys-kytkintä 5 ja pidä sitä painettuna. Kytkin ei lukitu käyntiasentoon turvallisuussyistä.

Mikä on höylän melutaso?

Äänenpainetaso on 90 dB(A) ja äänitehotaso 101 dB(A). Käytä kuulosuojaimia käytön aikana.

KÄYTTÖOHJE PHO 20-82 BOSCH

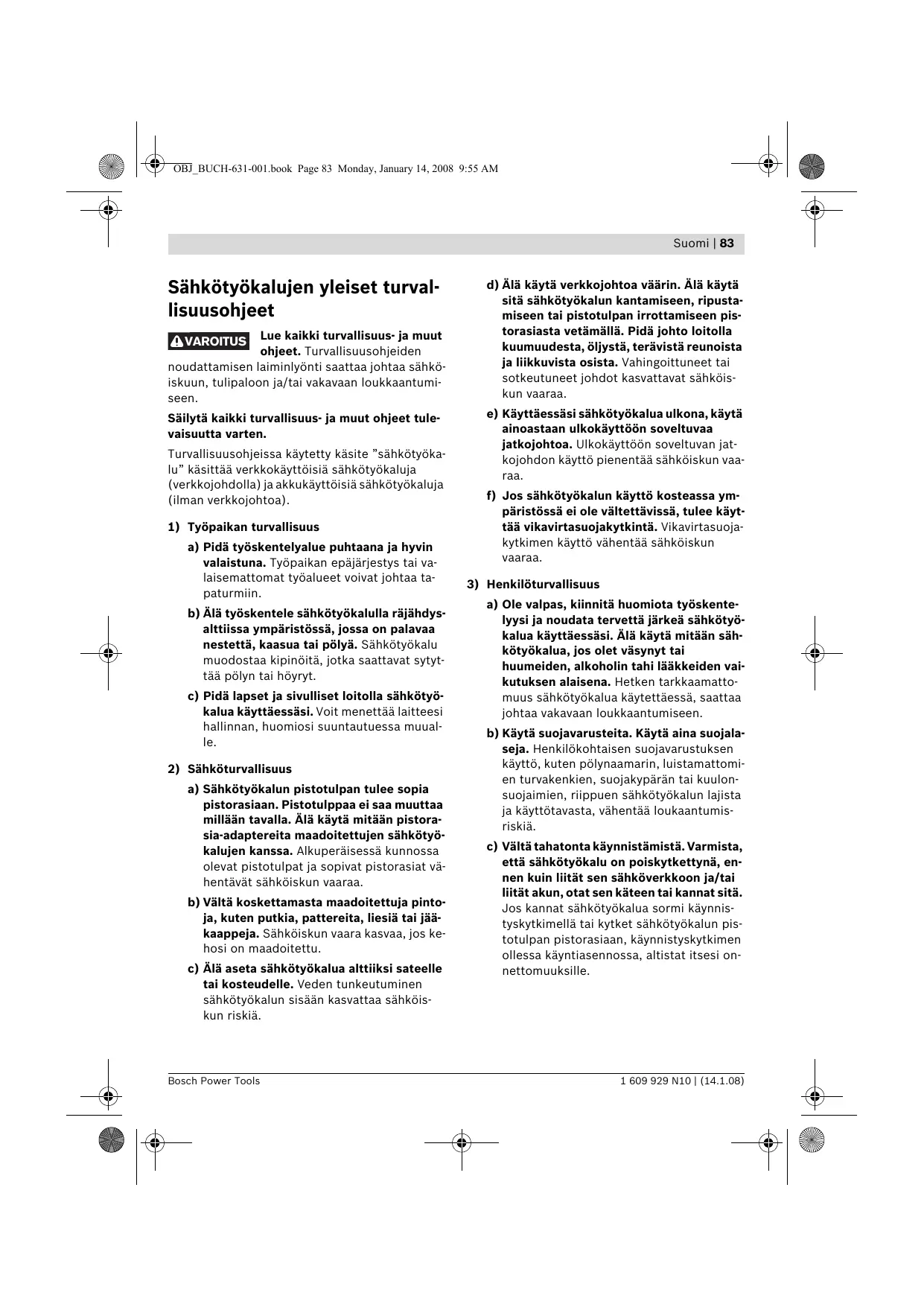

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vai- kutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

84 | Suomi

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Laitekohtaiset turvallisuus- ohjeet

Odota teräakselin pysähtymistä, ennen kuin asetat sähkötyökalun pois käsistäsi. Vapaa teräakseli saattaa tarttua pintaan ja johtaa hallinnan menetykseen sekä vakavaan loukkaantumiseen.
- Älä tartu käsin lastunpoistoaukkoon. Pyörivät osat voivat aiheuttaa loukkaantumista.
Via ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen.
▶ Pidä aina höylä työskentelyssä niin, että höylän pohja on tasaisesti työkappaletta vasten. Höylä saattaa muuten kiepata ja aiheuttaa loukkaantumisia.

Suomi | 85

• Älä koskaan höylää metallikohteiden, naulojen tai ruuvien yli. Terä ja teräakseli saattavat vahingoittua ja aiheuttaa voimakkaampaa värinää.
  ▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidetty-nä.
• Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu puun, kuten esim. palkkien ja lautojen höyläämiseen kiinteällä alustalla. Se soveltuu myös reunojen viistämiseen ja huultamiseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan sähkötyökalun kuvaan.

1 Lastun poisto (valinnaisesti oikea/vasen)
2 Lastuamissyvyyden asetusnuppi
3 Lastuamissyvyyden asteikko
4 Lastunpoistosuunnan valintavipu
5 Käynnistyskytkin
6 Käynnistyskytkimen käynnistysvarmistin
7 Hihnansuojus
8 Hihnansuojuksen ruuvit
9 V-uria
10 Höylän pohja
11 Teräpää
12 Höylän terän kiinnitysosa

13 Höylän terän kiinnitysruuvi
14 HM/TC-höylän terä
15 Kuusiokoloavain*
16 Imuletku (∅ 35 mm)*
17 Pöly-/lastupussi*
18 Suuntaisohjain*
19 Huultoleveyden asteikko
20 Huultoleveyden säädön lukitusmutteri
21 Suuntais-/kulmaohjaimen kiinnitysruuvi
22 Kulmaohjain*
23 Kulmaohjaimen lukitusmutteri
24 Huultosyvyyden rajoittimen kiinnitysruuvi
25 Huultosyvyyden rajoitin*
26 Seisontatuki
27 Käyttöhihna
28 Suuri hihnapyörä
29 Pieni hihnapyörä

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

**yleismallinen (ei kuulu toimitukseen)

Tekniset tiedot

Höylä		PHO 20-82
Tuotenumero		0 603 365 1..
Ottoteho	W	680
Antoteho	W	320
Tyhjäkäyntikierrosluku	min^-1	19500
Lastuamissyvyys	mm	0 – 2
Huultosyvyys	mm	0 – 8
suurin höyläysleveys	mm	82
Paino vastaa EPTA-Procedure 01/2003	kg	2,2
Suojausluokka		☐/II

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhai-semmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

86 | Suomi

Standardinmukaisuusvakuutus CE

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 90 dB(A); äänen tehotaso 101 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) määritetty EN 60745 mukaan: Värähtelyemissioarvo a_h < 2,5 m/s^2 , epävarmuus K = 1,5 m/s^2 .

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasi-tuksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Shkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi.

Asennus

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Työkalunvaihto

▶ Ole varovainen vaihtaessasi höylän terää: Älä tartu höylän terän leikkuureunoihin. Terävät leikkuureunat voivat aiheuttaa loukkaantumista.

Käytä vain alkuperäisiä Bosch-HM/TC-höylän teriä.

Kovametallisessa (HM/TC) höylän terässä on 2 leikkuuterää ja se voidaan kääntää. Jos molemmat leikkuureunat ovat tylsiä, tulee höylänterä 14 vaihtaa. HM/TC-höylänterää ei saa teroittaa.

Höylän terän irrotus (katso kuva A)

Käännä tai vaihda höylänterä 14 kiertämällä teräpäätä 11, kunnes se on samansuuntainen höylän pohjan 10 kanssa.

① Avaa kaksi kiinnitysruuvia 13 kuusiokoloavaimella 15 n. 1–2 kierrosta.
② Irrota tarvittaessa kiinnitysosa 12 lyömällä sitä kevyesti sopivalla työkalulla (esim. puukilalla).
③ Työnnä ulos höylänterä 14 sivuttain teräpäästä 11 puukappaleella.

Höylän terän asennus (katso kuva B)

Höylän terän ohjainuran ansiosta säilyy korkeussäätö aina samana terää vaihdettaessa tai käännettäessä.

Puhdista tarvittaessa terän paikka kiinnitysosassa 12 ja höylän terä 14.

Höylän terän asennuksessa on varmistettava, että terä asettuu moitteettomasti kiinnitysosan 12 tukiohjaimeen ja on samansuuntainen höylän taemman pohjan 10 reunan kanssa. Kiristä kaksi lukitusruuvia 13 kuusiokoloavaimella 15.

Huomio: Tarkista kiinnitysruuvien 13 tiukkuus ennen käyttöönottoa. Kierrä teräpää 11 ympäri käsin ja varmista, ettei höylän terä laahaa missään kohtaa.

Pölyn ja lastun poistoimu

Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys sattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökin-pöly pidettän karsinogeenisena, eritoten yh-dessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

• Käytä pölynimua, jos se on mahdollista.
• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja.

Puhdista lastun poistoaukko 1 säännöllisesti. Käytä tukkeutuneen lastun poistoaukon puhdistamiseen sopivaa työkalua (esim. puukappaletta, paineilmaa tms.).

- Älä tartu käsin lastunpoistoaukkoon. Pyörivät osat voivat aiheuttaa loukkaantumista.

Käytä optimaalisen imutehon takaamiseksi aina ulkopuolista poistoimua tai pöly-/lastupussia.

Ulkopuolinen poistoimu (katso kuva C)

Lastun poistoaukon kummallekin puolelle voidaan liittää imuletku (∅ 35 mm) 16 (lisätarvike).

Liitä imuletku 16 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri pölynimureihin löydät tämän ohjeen lopusta.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.

Sisäinen pölynimu (katso kuva C)

Pienissä töissä voit käyttää pöly-/lastupussia (li-sätarvike) 17. Työnnä pölypussin nysä tiukasti lastun poistoaukoon 1. Tyhjennä pölypussi 17 ajoissa, jotta pölyn vastaanotto pysyy mahdollisimman hyvänä.

Valittava lastunpoisto

Valintavivulla 4 voidaan kääntää lastun poistoaukko 1 oikealle tai vasemmalle. Paina aina valintavi-pu 4 lukkiutumiseen asti pääteasentoon. Valittu lastun poistosuunta osoitetaan valintavivussa 4 olevalla nuolitunnuksella.

Käyttö

Käyttömuodot

Lastuamissyvyyden asetus

Kiertonupilla 2 voidaan lastuamissyvyys asettaa portaattomasti väliltä 0–2,0 mm lastumissyvyys-asteikolla 3 (asteikkojako = 0,1 mm).

Seisontatuki (katso kuva G)

Seisontatuki 26 mahdollistaa koneen asettamista pois heti työvaiheen jälkeen ilman pelkoa työkappaleen tai höylän terän vahingoittamisesta. Työvaiheessa kääntyy seisontatuki 26 ylös ja höylän pohjan takaosa 10 vapautuu.

Huomio: Seisontatukea 26 ei saa irrottaa.

Käyttöönotto

▶ Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Sähkötyökalun käyttöönotto painamalla ensin käynnistysvarmistinta 6 ja painamalla samalla käynnistyskytkintä 5 sekä pitämällä se painettuna.

Sähkötyökalun pysäytys päästämällä käynnistyskytkin 5 vapaaksi.

Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 5 ei voida lukita, vaan sitä on painettava koko käytön ajan.

88 | Suomi

Työskentelyohjeita

Höyläys (katso kuva G)

Aseta haluttu lastuamissyvyys ja aseta sähkötyö- kalu ja höylän pohjan 10 etuosa työkappaletta vasten.

Via ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara, vaihtotyökalun tarttuessa työkappaleeseen.

Käynnistä sähkötyökalu ja siirrä se tasaisesti syöttäen työstettävän pinnan yli.

Hienon pinnan saavuttamiseksi, tulee työskennellä vain pienellä syötöllä ja keskittää paine höylän pohjan keskiosaan.

Työstettäessä kovia materiaaleja (esim. kovaa puuta) sekä käytettäessä suurinta höyläysleveyttä, tulee asettaa vain pieniä lastuamissyvyyksiä ja tarvittaessa pienentää höylän syöttöä.

Ylisuuri syöttö heikentää pinnan viimeistelyastetta ja saattaa johtaa lastun poistoaukon nopeaan tukkeutumiseen.

Vain terävät höylän terät antavat hyvän leikkaustehon ja säästävät sähkötyökalua.

Sisäänrakennettu seisontatuki 26 mahdollistaa myös höyläyksen jatkamisen työkappaleen mielivaltaisesta kohdasta keskeytyksen jälkeen:

• Aseta sähkötyökalu alas käännettyine seisontatukineen työkappaleen vielä työstettävään kohtaan.
• Käynnistä sähkötyökalu.
• Aseta paine höylän pohjan etummaiselle osalle ja työnnä höylää hitaasti eteenpäin (①). Tällöin seisontatuki kääntyy ylöspäin (②) niin, että höylän pohjan takaosa taas koskettaa työkappaletta.
• Liikuta sähkötyökalu tasaisella syötöllä työstettävän pinnan yli (3).

Reunojen viisto (katso kuva H)

Höylän pohjan etuosassa olevat V-urat mahdollistavat työkappaleen reunan nopean ja yksinkertai-sen viiston. Käytä haluttua viistoleveyttä vastaavaa V-uraa. Aseta höylän V-ura työkappaleen reunaan ja kuljeta sitä pitkin reunaa.

Käytettävä ura	Mitta a (mm)
ei uraa	0-2,5
pieni	1,0-4,5
keskikarkea	2,0-5,0
suuri	2,5-6,0

Suuntais-/kulmaohjaimen käyttö höyläyksessä (katso kuvat D-F)

Asenna suuntaisohjain 18 tai kulmaohjain 22 aina kiinnitysruuvilla 21 sähkötyökaluun. Asenna käytön mukaan huultossyvyyden rajoitin 25 kiinnitysruuvilla 24 sähkötyökaluun.

Avaa kiinnitysmutteri 20 ja aseta haluttu huultoleveys asteikkoon 19. Kiristä kiinnitysmutteri 20 uudelleen.

Säädä haluttu huultossyvyys huultossyvyyden rajoittimella 25.

Suorita höyläys monta kertaa, kunnes haluttu huullossyvyys on saavutettu. Kuljeta höylää sivuttain painaen.

Viisto kulmaohjainta käyttäen

0-45°

Aseta huulloksia tai pintoja viistettäessä tarvittava viistekulma kulmaasetuksella 23.

Hoito ja huolto

Huolto ja puhdistus

• Irrota pistotulppa pistorasiasta ennen kaik-kia sähkötyökaluun kohdistuvia töitä.
• Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Pidä seisontatuki 26 herkkäliikkeisenä ja puhdis- ta se säännöllisesti.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Suomi | 89

Käyttöhihnan vaihto (katso kuvat I-K)

Kierrä irti ruuvit 8 ja poista hihnansuojus 7. Poista loppuunkulunut käyttöhihna 27.

Puhdista molemmat hihnapyörät 28 ja 29 ennen uuden käyttöhihnan 27 asennusta.

Aseta uusi käyttöhihna 27 ensin pieneen hihnapyörään 29 ja paina käyttöhihna 27 sitten kiertäen käsin suureen hihnapyörään 28.

Aseta hihnansuojus 7 paikoilleen ja kiristä ruuvit 8.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäh-dyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

90 | Ελληνικά
