PHO 20-82 - Vlakbank BOSCH - Gratis gebruiksaanwijzing en handleiding

Type product	Elektrische schaafmachine
Merk	Bosch
Model	PHO 20-82
Nominaal opgenomen vermogen	680 W
Nuttig vermogen	320 W
Onbelast toerental	19500 min-1
Instelbare snijdiepte	0 – 2 mm (in stappen van 0,1 mm)
Maximale sponningsdiepte	8 mm
Maximale schaafbreedte	82 mm
Gewicht (volgens EPTA 01/2003)	2,2 kg
Beschermingsklasse	II (dubbele isolatie)
Voeding	230/240 V ~, 50/60 Hz
Aantal messen	1 omkeerbaar hardmetalen mes (2 snijkanten)
Spaanderuitworp	Rechts of links, omschakelbaar
Hoofdfuncties	Schaven, afkanten (V-groeven), sponningsnijden met aanslag
Meegeleverde accessoires	Inbussleutel, parallel aanslag, hoekaanslag, sponningsdiepteaanslag, zuigslang, stofzak
Onderhoud en reiniging	Reinig regelmatig de spaanderuitworp en de rustzool; vervang het mes of de aandrijfriem indien versleten
Veiligheid	Inschakelvergrendeling, drukknopschakelaar (continu ingedrukt houden), anti-terugslag rustzool
Reserveonderdelen en repareerbaarheid	Hardmetalen messen HM/TC, aandrijfriem, reparatie via Bosch servicecentrum
Algemene informatie	Handleiding beschikbaar in 13 talen; conform EN 60745

Veelgestelde vragen - PHO 20-82 BOSCH

Hoe stel ik de snijdiepte in op de Bosch PHO 20-82 schaafmachine?

Draai aan de instelknop 2 om de snijdiepte van 0 tot 2 mm in te stellen. De schaalverdeling 3 maakt een instelling in stappen van 0,1 mm mogelijk.

Hoe vervang ik het schaafmes?

Draai de twee bevestigingsschroeven 13 met de inbussleutel 15 ongeveer 1 tot 2 slagen los. Draai indien nodig de klem 12 los met een houten gereedschap. Schuif het mes 14 zijwaarts uit de messenkopf 11. Plaats het nieuwe mes, zorg dat het goed in de geleiding ligt en gelijk ligt met de rand van de achterzool. Draai de schroeven vast.

Hoe stel ik de richting van de spaanderuitworp in?

Gebruik de schakelhendel 4: duw deze helemaal naar rechts of links tot hij vastklikt. De pijl op de hendel geeft de gekozen richting aan.

Kan ik de schaafmachine gebruiken om randen af te kanten?

Ja, de V-groeven 9 in de voorzool maken afkanten mogelijk. Plaats de juiste groef op de rand van het werkstuk en geleid het gereedschap langs de rand. De diepte van de afkanting hangt af van de gekozen groef (van 0-2,5 mm zonder groef tot 2,5-6 mm met de grote groef).

Hoe zuig ik de spaanders op?

U kunt een externe stofzuiger aansluiten via de zuigslang 16 (∅ 35 mm) of de stofzak 17 monteren voor kleine klussen. Zorg ervoor dat u de zak regelmatig leegt om een optimale zuigkracht te behouden.

Welk type mes moet ik gebruiken?

Gebruik uitsluitend originele Bosch hardmetalen (HM/TC) schaafmessen. Het mes heeft twee omkeerbare snijkanten; als beide stomp zijn, vervangt u het mes. Niet opnieuw slijpen.

Hoe gebruik ik de parallelaanslag?

Monteer de parallelaanslag 18 met de bevestigingsschroef 21. Draai de moer 20 los om de sponningsbreedte in te stellen op de schaalverdeling 19, en draai weer vast. Gebruik voor de sponningsdiepte de diepteaanslag 25. Schaaf in meerdere gangen tot de gewenste diepte is bereikt.

Hoe onderhoud ik de schaafmachine?

Koppel het gereedschap los van de stroom vóór onderhoud. Reinig regelmatig de ventilatieopeningen en de spaanderuitworp. Zorg ervoor dat de rustzool 26 vrij kan bewegen. Als de aandrijfriem versleten is, vervang deze dan door de riemafdekking 7 te verwijderen.

Heeft de schaafmachine een inschakelvergrendeling?

Ja, om het gereedschap in te schakelen, schuif eerst de vergrendeling 6 naar achteren, druk vervolgens op de aan/uit-schakelaar 5 en houd deze ingedrukt. De schakelaar vergrendelt niet in de aan-stand om veiligheidsredenen.

Wat is het geluidsniveau van de schaafmachine?

Het geluidsdrukniveau is 90 dB(A) en het geluidsvermogensniveau is 101 dB(A). Draag gehoorbescherming tijdens het gebruik.

GEBRUIKSAANWIJZING PHO 20-82 BOSCH

Nederlands ...... Pagina 54

Dansk ....Side 62

Svenska.... Sida 69

Norsk....Side 76

Suomi Sivu 83

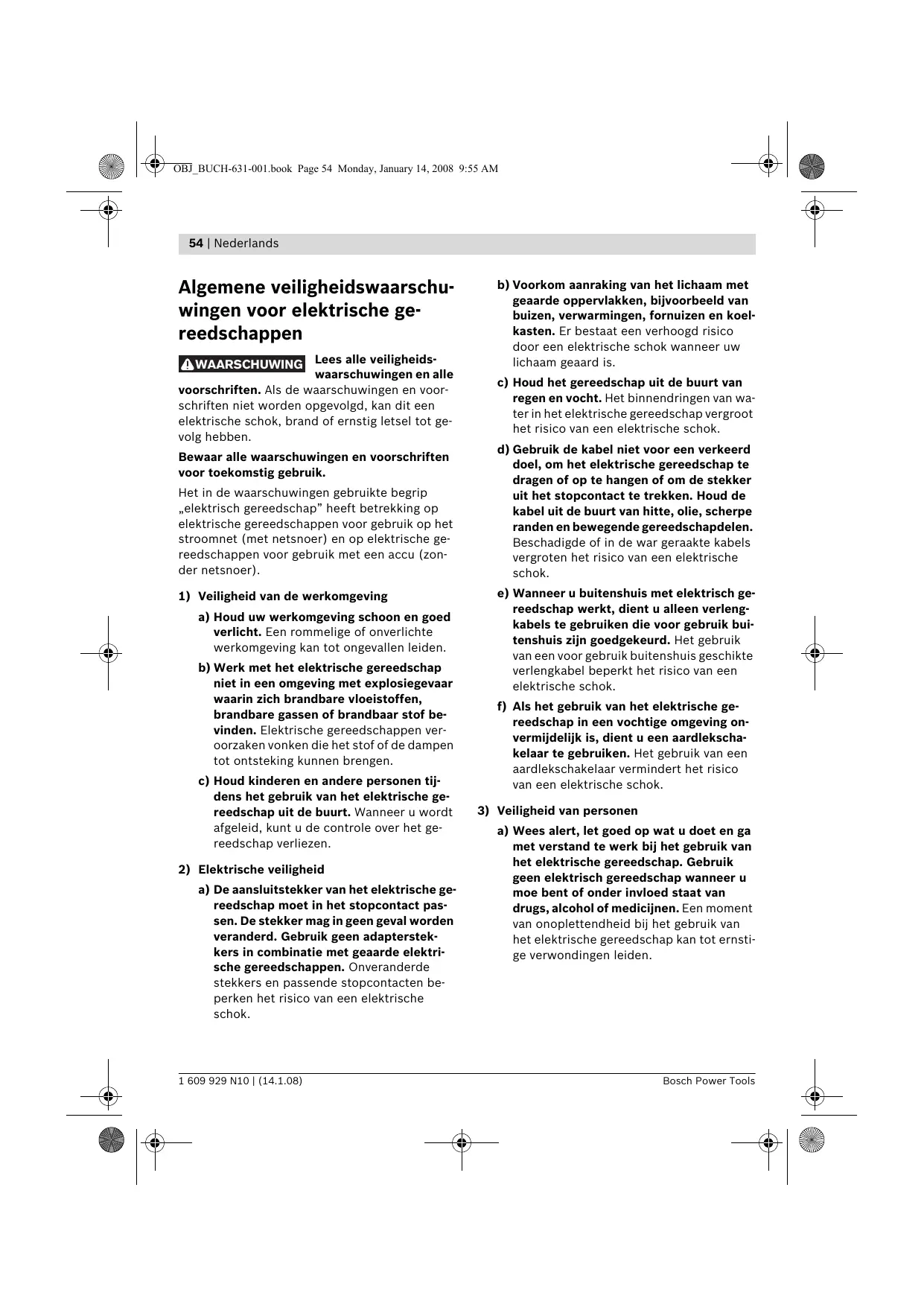

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

! WAARSCHUWING

Lees alle veiligheids-waarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koel-kasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden mee-genomen.
g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende de- len van het gereedschap correct functioneren en niet vastklemmen en of onder- delen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhou- den elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

56 | Nederlands

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

Wacht tot de messenas tot stilstand is gekomen voordat u het elektrische gereedschap neerlegt. Een blootliggende messenas kan vasthaken aan het oppervlak en dit kan leiden tot het verlies van de controle over het gereedschap en tot ernstige verwondingen.
▶ Grijp niet met uw handen in de spaanafvoer. U kunt zich aan ronddraaiende delen verwonden.
Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Houd de schaafmachine tijdens de werkzaamheden altijd zo vast dat de schaafzool plat op het werkstuk ligt. De schaafmachine kan anders kantelen en dit kan tot verwondingen leiden.
▶ Schaaf nooit over metalen voorwerpen, spijkers of schroeven. Messen en messenas kunnen beschadigd worden en dit kan tot sterke trillingen leiden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

- Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het met vaste steun schaven van houtmaterialen zoals balken en planken. Het is ook geschikt voor het afschuinen van randen en voor het schaven van sponningen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Spaanafvoer (naar keuze rechts/links)
2 Draaiknop voor spaandiepte-instelling
3 Spaandiepteschaalverdeling
4 Omzethendel voor richting spaanafvoer
5 Aan/uit-schakelaar
6 Inschakelblokkering voor aan/uit-schakelaar
7 Riemafscherming
8 Schroeven voor riemafscherming
9 V-groeven

10 Schaafzool

11 Meskop

12 Spanelement voor schaafmes

13 Bevestigingsschroef voor schaafmes

14 HM/TC-schaafmes

15 Inbussleutel*

16 Afzuigslang (∅ 35 mm)*

17 Stof- en spanenzak*
18 Parallelgeleider*
19 Schaalverdeling voor sponningbreedte
20 Vaststelmoer voor instelling sponningbreedte
21 Bevestigingsschroef voor parallel- en verstekgeleider
22 Verstekgeleider*
23 Vaststelmoer voor verstekinstelling
24 Bevestigingsschroef voor sponningdiepte-aanslag
25 Sponningdiepteaanslag*
26 Parkeerschoen
27 Aandrijfriem
28 Groot riemwiel
29 Klein riemwiel

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.

**In de handel verkrijgbaar (niet meegeleverd)

Technische gegevens

Schaafmachine		PHO 20-82
Zaaknummer		0 603 365 1..
Opgenomen vermogen	W	680
Afgegeven vermogen	W	320
Onbelast toerental	min ^-1	19500
Spaandiepte	mm	0 – 2
Sponningdiepte	mm	0 – 8
Max. schaafbreedte	mm	82
Gewicht volgens EPTA-Procedure 01/2003	kg	2,2
Isolatieklasse		☐/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 90 dB(A); geluidsvermogenniveau 101 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Trillingsemissiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: trillingsemissiewaarde a_h < 2,5 m/s^2 , onzekerheid K = 1,5 m/s^2 .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens

EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

58 | Nederlands

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Montage

▶ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Inzetgereedschap wisselen

▶ Voorzichtig bij het wisselen van de schaafmessen. Pak de schaafmessen niet aan de snijkanten vast. U kunt zich aan de scherpe snijkanten verwonden.

Gebruik uitsluitend originele Bosch HM/TC-schaafmessen.

Het schaafmes van hardmetaal (HM/TC) heeft twee snijkanten en kan worden gekeerd. Als beide snijkanten stomp zijn, moet het schaafmes 14 worden vervangen. Het HM/TC-schaafmes mag niet worden geslepen.

Schaafmes demonteren (zie afbeelding A)

Als u het schaafmes 14 wilt keren of vervangen, dient u de meskop 11 te draaien tot deze parallel aan de schaafzool 10 staat.

① Draai de twee bevestigingsschroeven 13 met de inbussleutel 15 een of twee slagen los.
② Maak het spanelement 12 indien nodig los door een lichte slag met een geschikt gereedschap, bijvoorbeeld een houten spie.
③ Duw het schaafmes 14 met een houten lat zijwaarts uit de meskop 11.

Schaafmes monteren (zie afbeelding B)

Door de geleidingsgroef van het schaafmes wordt bij het vervangen of keren altijd een gelijkmatige hoogte-instelling gewaarborgd.

Reinig indien nodig de mesgroef in het spanelement 12 en het schaafmes 14.

Let er bij het monteren van het schaafmes op dat het correct in de opnamegeleiding van het spanelement 12 zit en nauw aansluitend op de zijkant van het achterste gedeelte van de schaafzool 10 wordt afgesteld. Draai vervolgens de twee bevestigingsschroeven 13 met de inbussleutel 15 vast.

Opmerking: Controleer of de bevestigings-schroeven 13 stevig vastzitten voordat u het elektrische gereedschap inschakelt. Draai de meskop 11 met de hand door en controleer of het schaafmes niets raakt.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een stofafzuiging.
• Zorg voor een goede ventilatie van de werkplek.
• Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Reinig de spaanafvoer 1 regelmatig. Gebruik voor het reinigen van een verstopte spaanafvoer een geschikt hulpmiddel (bijvoorbeeld een houten lat of perslucht).

▶ Grijp niet met uw handen in de spaanafvoer. U kunt zich aan ronddraaiende delen verwonden.

Gebruik voor het waarborgen van een optimale afzuiging altijd een externe afzuigvoorziening of een stof- en spanenzak.

Externe afzuiging (zie afbeelding C)

Aan de spaanafvoer kan aan beide zijden een afzuigslang (∅ 35 mm) 16 (toebehoren) worden vastgestoken.

Verbind de afzuigslang 16 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Eigen afzuiging (zie afbeelding C)

Bij kleine werkzaamheden kunt u een stof- en spanenzak (toebehoren) 17 aansluiten. Steek de stofzakaansluiting stevig in de spaanafvoer 1. Maak de stof- en spanenzak 17 op tijd leeg, zodat de stofopname optimaal blijft.

Spaanafvoer naar keuze

Met de omzethendel 4 kunt u de spaanafvoer 1 naar rechts of links omzetten. Duw de omzethendel 4 altijd in de eindpositie tot deze vastklikt. De gekozen richting van de spaanafvoer wordt aangegeven door een pijlsymbool op de omzethendel 4.

Gebruik

Functions

Spaandiepte instellen

Met de draaiknop 2 kunt u de spaandiepte (0–2,0 mm) traploos instellen aan de hand van de spaandiepteschaalverdeling 3 (schaalverdeling = 0,1 mm).

Parkeerschoen (zie afbeelding G)

Met de parkeerschoen 26 kunt u het elektrische gereedschap meteen na de werkzaamheden neerzetten zonder gevaar voor beschadiging van werkstuk of schaafmessen. Bij de werkzaamheden wordt de parkeerschoen 26 omhoog gezet en het achterste gedeelte van de schaafzool 10 vrijgegeven.

Opmerking: De parkeerschoen 26 mag niet gedemonteerd worden.

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen bedient u eerst de inschakelblokkering 6 en drukt u vervolgens de aan/uit-schakelaar 5 in en houdt u deze ingedrukt.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan-/uitschakelaar 5 los.

Opmerking: Om veiligheidsredenen kan de aan-/uitschakelaar 5 van de machine niet worden vergrendeld, maar moet deze tijdens het gebruik voortdurend ingedrukt blijven.

Tips voor de werkzaamheden

Schaven (zie afbeelding G)

Stel de gewenste spaandiepte in en zet het elektrische gereedschap met het voorste deel van de schaafzool 10 tegen het werkstuk.

▶ Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.

Schakel het elektrische gereedschap in en geleid het met gelijkmatige aandrukkeracht naar de te bewerken plaats.

Werk slechts met geringe aandrukkracht en oefen druk uit in het midden van de schaafzool om hoogwaardige oppervlakken te vervaardigen.

60 | Nederlands

Stel slechts een geringe spaandiepte in en beperk eventueel de aandrukkeracht bij het bewerken van harde materialen zoals hardhout en bij benutting van de maximale schaafbreedte.

Te grote aandrukkeracht vermindert de kwaliteit van het oppervlak en kan tot snelle verstopping van de spaanafvoer leiden.

Alleen scherpe schaafmessen zorgen voor een goede afnamecapaciteit en ontzien het elektrische gereedschap.

Met de geïntegreerde parkeerschoen 26 kunt u de schaafbewerking ook voortzetten na onderbreking op een willekeurige plaats van het werkstuk:

• Plaats het elektrische gereedschap met omlaag geklapte parkeerschoen op de plaats van het werkstuk waar u verder wilt werken.
• Schakel het elektrische gereedschap in.
• Verplaats de aandrukkracht op het voorste gedeelte van de schaafzool en duw het elektrische gereedschap langzaam naar voren (1). Daarbij wordt de parkeerschoen omhoog weggedraaid (2) zodat het achterste gedeelte van de schaafzool het werkstuk weer raakt.
• Beweeg het elektrische gereedschap met gelijkmatige aandrukkracht over het te bewerken oppervlak (③).

Randen afschuinen (zie afbeelding H)

Met de V-groeven in het midden van het voorste gedeelte van de schaafzool kunt u werkstukranden snel en gemakkelijk afschuinen. Gebruik de juiste V-groef afhankelijk van de gewenste afschuinbreedte. Plaats de schaafmachine daarvoor met de V-groef op de werkstukrand en geleid de machine langs de rand.

Gebruikte moer Maat a (mm)

Geen	0-2,5
Klein	1,0-4,5
Middel	2,0-5,0
Groot	2,5-6,0

Schaven met parallel- of verstekgeleider (zie afbeeldingen D-F)

Monteer de parallelgeleider 18 of de verstekgeleider 22 met de bevestigingsschroef 21 op het elektrische gereedschap. Monteer afhankelijk van de toepassing de sponningdiepteaanslag 25 met de bevestigingsschroef 24 op het elektrische gereedschap.

Draai de vastzetmoer 20 los en stel de gewenste sponningbreedte op de schaalverdeling 19 in. Draai de vastzetmoer 20 weer vast.

Stel de gewenste sponningdiepte met de sponningdiepteaanslag 25 in.

Voer de schaafbewerking enkele keren uit tot de gewenste sponningdiepte bereikt is. Geleid de schaafmachine met zijwaartse aandrukkracht.

Afschuinen met verstekgeleider

0-45°

Stel bij het afschuinen van sponningen en oppervlakken de vereiste afschuinhoek met de verstekinstelling 23 in.

Onderhoud en service

Onderhoud en reiniging

▶ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Zorg ervoor dat de parkeerschoen 26 vrij kan lopen en reinig deze regelmatig.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Nederlands | 61

Aandrijfriem vervangen (zie afbeeldingen I-K)

Draai de schroeven 8 uit en verwijder de riemaf-scherming 7. Verwijder de versleten aandrijfriem 27.

Reinig voor het inbouwen van een nieuwe aan- drijfriem 27 beide riemwielen 28 en 29.

Leg de nieuwe aandrijfriem 27 eerst op het kleine riemwiel 29 en druk de aandrijfriem 27 vervolgens, met de hand draaiend, op het grote riemwiel 28.

Breng de riemafscherming 7 aan en draai de schroeven 8 vast.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na-

tionaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

62 | Dansk
