Produkttyp	Elektrohobel
Marke	Bosch
Modell	PHO 20-82
Nennleistungsaufnahme	680 W
Nutzleistung	320 W
Leerlaufdrehzahl	19500 min⁻¹
Einstellbare Hobeltiefe	0 – 2 mm (in 0,1-mm-Schritten)
Max. Falztiefe	8 mm
Max. Hobelbreite	82 mm
Gewicht (gemäß EPTA 01/2003)	2,2 kg
Schutzklasse	II (Schutzisolierung)
Stromversorgung	230/240 V ~, 50/60 Hz
Anzahl der Messer	1 Wendemesser Hartmetall (2 Schneiden)
Spanauswurf	Rechts oder links, umschaltbar
Hauptfunktionen	Hobeln, Fasen (V-Nuten), Falzen mit Anschlag
Mitgeliefertes Zubehör	Winkelschlüssel, Parallelanschlag, Winkelanschlag, Falztiefenanschlag, Saugschlauch, Staubbeutel
Wartung und Reinigung	Regelmäßig Spanauswurf und Ruhegleitsohle reinigen; Messer oder Treibriemen bei Verschleiß ersetzen
Sicherheit	Einschaltsperre, Schalter mit Dauerdruck, Ruhegleitsohle mit Rücklaufsperre
Ersatzteile und Reparaturfähigkeit	Hartmetallmesser HM/TC, Treibriemen, Reparatur durch Bosch-Kundendienst
Allgemeine Informationen	Bedienungsanleitung in 13 Sprachen; konform mit EN 60745

Häufig gestellte Fragen - PHO 20-82 BOSCH

Wie stelle ich die Hobeltiefe am Bosch PHO 20-82 ein?

Drehen Sie den Einstellknopf 2, um die Hobeltiefe von 0 bis 2 mm einzustellen. Die Skala 3 ermöglicht eine Einstellung in 0,1-mm-Schritten.

Wie wechsle ich das Hobelmesser?

Lösen Sie die beiden Befestigungsschrauben 13 mit dem Winkelschlüssel 15 um etwa 1-2 Umdrehungen. Lösen Sie gegebenenfalls das Spannelement 12 mit einem Holzwerkzeug. Schieben Sie das Messer 14 seitlich aus dem Messerkopf 11 heraus. Setzen Sie das neue Messer ein und achten Sie darauf, dass es korrekt in der Führung sitzt und bündig mit der Hintergleitsohle abschließt. Ziehen Sie die Schrauben fest.

Wie stelle ich die Richtung des Spanauswurfs ein?

Verwenden Sie den Umschalthebel 4: Drücken Sie ihn ganz nach rechts oder links, bis er einrastet. Der Pfeil auf dem Hebel zeigt die gewählte Richtung an.

Kann ich den Hobel zum Fasen von Kanten verwenden?

Ja, die V-Nuten 9 in der Vordergleitsohle ermöglichen das Fasen. Setzen Sie die passende Nut auf die Werkstückkante und führen Sie das Werkzeug entlang der Kante. Die Fasentiefe hängt von der gewählten Nut ab (von 0-2,5 mm ohne Nut bis 2,5-6 mm mit großer Nut).

Wie sauge ich die Späne ab?

Sie können einen externen Staubsauger über den Saugschlauch 16 (∅ 35 mm) anschließen oder den Staubbeutel 17 für kleinere Arbeiten montieren. Leeren Sie den Beutel regelmäßig, um eine optimale Absaugung zu gewährleisten.

Welchen Messertyp verwenden?

Verwenden Sie ausschließlich Original-Bosch-Hobelmesser aus Hartmetall (HM/TC). Das Messer hat zwei Wendeschneiden; wenn beide stumpf sind, ersetzen Sie es. Nicht nachschleifen.

Wie verwende ich den Parallelanschlag?

Montieren Sie den Parallelanschlag 18 mit der Befestigungsschraube 21. Lösen Sie die Mutter 20, um die Falzbreite an der Skala 19 einzustellen, dann wieder festziehen. Für die Falztiefe verwenden Sie den Tiefenanschlag 25. Hobeln Sie in mehreren Durchgängen, bis die gewünschte Tiefe erreicht ist.

Wie warte ich den Hobel?

Ziehen Sie vor allen Wartungsarbeiten den Netzstecker. Reinigen Sie regelmäßig die Lüftungsschlitze und den Spanauswurf. Stellen Sie sicher, dass die Ruhegleitsohle 26 frei beweglich ist. Wenn der Treibriemen verschlissen ist, ersetzen Sie ihn, indem Sie die Riemenabdeckung 7 abnehmen.

Verfügt der Hobel über eine Einschaltsperre?

Ja, zum Einschalten des Werkzeugs schieben Sie zuerst die Einschaltsperre 6 nach hinten, dann drücken Sie den Ein-/Ausschalter 5 und halten ihn gedrückt. Der Schalter rastet aus Sicherheitsgründen nicht in der Ein-Position ein.

Wie laut ist der Hobel?

Der Schalldruckpegel beträgt 90 dB(A) und der Schallleistungspegel 101 dB(A). Tragen Sie bei der Arbeit einen Gehörschutz.

BEDIENUNGSANLEITUNG PHO 20-82 BOSCH

Deutsch...... Seite 6

English.....Page 14

Français....Page 22

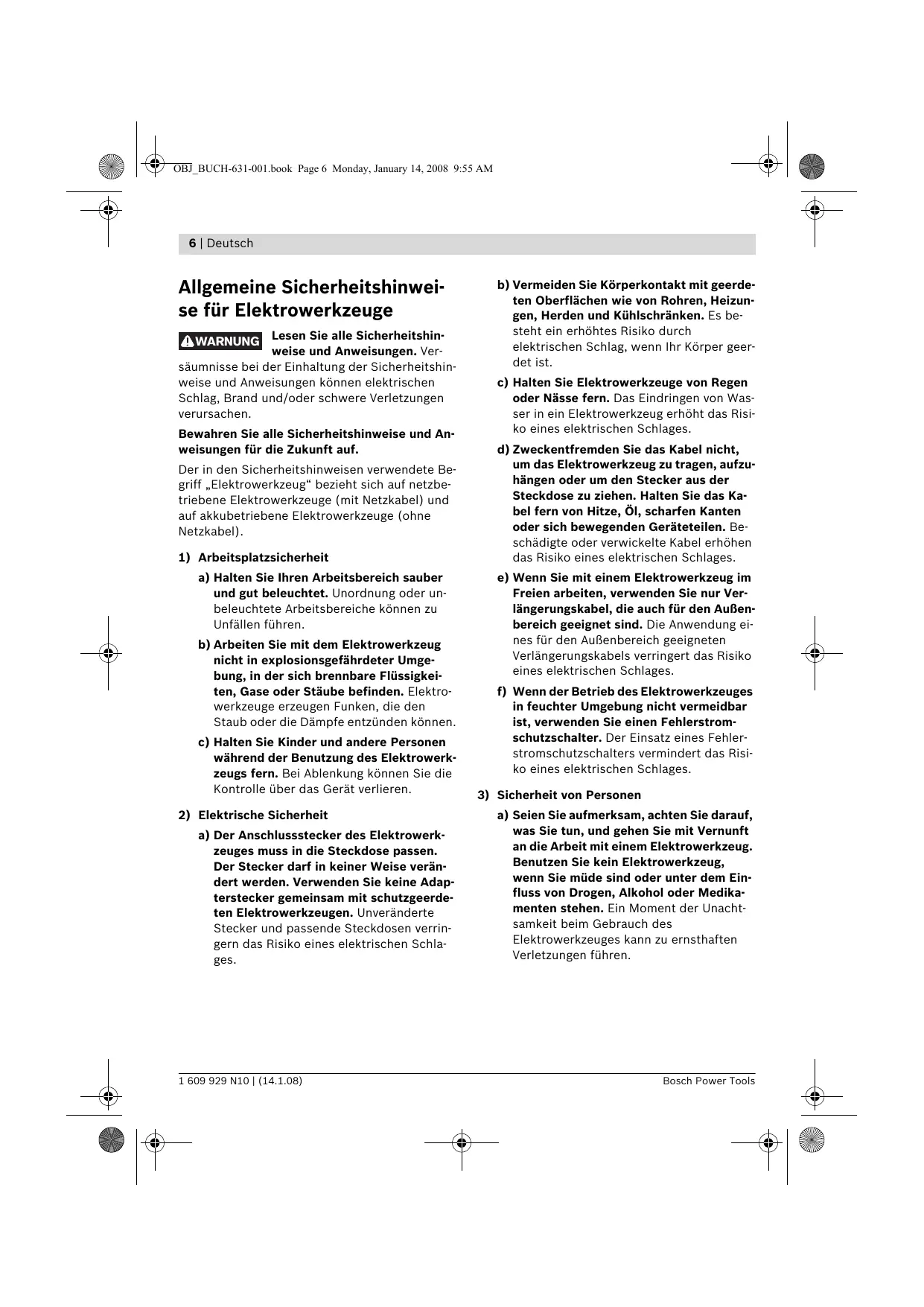

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

8 | Deutsch

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug ablegen. Eine freiliegende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.
▶ Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen.
▶ Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
▶ Halten Sie den Hobel beim Arbeiten immer so, dass die Hobelsohle flach auf dem Werkstück aufliegt. Der Hobel kann sich sonst verkanten und zu Verletzungen führen.
Hobeln Sie nie über Metallgegenstände, Nägel oder Schrauben. Messer und Messerwelle können beschädigt werden und zu erhöhten Vibrationen führen.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Holzwerkstoffe wie z. B. Balken und Bretter zu hobeln. Es eignet sich auch zum Abschrägen von Kanten und zum Falzen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Spanauswurf (wahlweise rechts/links)
2 Drehknopf für Spantiefeneinstellung
3 Spantiefenskala
4 Umstellhebel für Spanauswurfrichtung
5 Ein-/Ausschalter
6 Einschaltsperre für Ein-/Ausschalter
7 Riemenabdeckung
8 Schrauben für Riemenabdeckung
9 V-Nuten
10 Hobelsohle
11 Messerkopf
12 Spannelement für Hobelmesser
13 Befestigungsschraube für Hobelmesser
14 HM/TC-Hobelmesser
15 Innensechskantschlüssel*
16 Absaugschlauch (∅ 35 mm)*
17 Staub-/Spänesack*

Deutsch | 9

18 Parallelanschlag*
19 Skala für Falzbreite
20 Feststellmutter für Einstellung Falzbreite
21 Befestigungsschraube für Parallel-/Winkelanschlag
22 Winkelanschlag*
23 Feststellmutter für Winkeleinstellung
24 Befestigungsschraube für Falztiefenanschlag
25 Falztiefenanschlag*
26 Parkschuh
27 Antriebsriemen
28 Großes Riemenrad
29 Kleines Riemenrad

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

**handelsüblich (nicht im Lieferumfang enthalten)

Technische Daten

Hobel		PHO 20-82
Sachnummer		0 603 365 1..
Nennaufnahmeleistung	W	680
Abgabeleistung	W	320
Leerlaufdrehzahl	min ^-1	19500
Spantiefe	mm	0 – 2
Falztiefe	mm	0 – 8
max. Hobelbreite	mm	82
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,2
Schutzklasse		☐/II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 90 dB(A); Schallleistungspegel 101 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Schwingungsemissionswert a_h<2,5 m/s^2 , Unsicherheit K=1,5 m/s^2 .

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

10 | Deutsch

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Montage

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Werkzeugwechsel

▶ Vorsicht beim Wechsel der Hobelmesser. Fassen Sie die Hobelmesser nicht an den Schneidkanten an. Sie können sich an den scharfen Schneidkanten verletzen.

Verwenden Sie nur Original Bosch HM/TC-Hobel-messer.

Das Hobelmesser aus Hartmetall (HM/TC) hat 2 Schneiden und kann gewendet werden. Sind beide Schneidkanten stumpf, muss das Hobelmesser 14 gewechselt werden. Das HM/TC-Hobelmesser darf nicht nachgeschärft werden.

Hobelmesser demontieren (siehe Bild A)

Zum Wenden oder Ersetzen des Hobelmessers 14 drehen Sie den Messerkopf 11, bis er parallel zur Hobelsohle 10 steht.

① Lösen Sie die 2 Befestigungsschrauben 13 mit dem Innensechskantschlüssel 15 ca. 1 – 2 Umdrehungen.
② Falls erforderlich lösen Sie das Spannelement 12 durch einen leichten Schlag mit einem geeigneten Werkzeug, z. B. einem Holzkeil.
③ Schieben Sie mit einem Holzstück das Hobelmesser 14 seitlich aus dem Messerkopf 11 heraus.

Hobelmesser montieren (siehe Bild B)

Durch die Führungsnut des Hobelmessers wird beim Wechseln bzw. Wenden stets eine gleichmäßige Höheneinstellung gewährleistet.

Falls erforderlich, reinigen Sie den Messersitz im Spannelement 12 und das Hobelmesser 14.

Achten Sie beim Einbau des Hobelmessers darauf, dass es einwandfrei in der Aufnahmeführung des Spannelementes 12 sitzt und bündig an der Seitenkante der hinteren Hobelsohle 10 ausgerichtet wird. Ziehen Sie anschließend die 2 Befestigungsschrauben 13 mit dem Innensechskantschlüssel 15 fest.

Hinweis: Prüfen Sie vor der Inbetriebnahme den festen Sitz der Befestigungsschrauben 13. Drehen Sie den Messerkopf 11 von Hand durch und stellen Sie sicher, dass das Hobelmesser nirgends streift.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

Reinigen Sie den Spanauswurf 1 regelmäßig. Verwenden Sie zum Reinigen eines verstopften Spanauswurfes ein geeignetes Werkzeug, z. B. ein Holzstück, Druckluft, etc.

▶ Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen.

Verwenden Sie zur Gewährleistung einer optimalen Absaugung stets eine Fremdabsaugvorrichtung oder einen Staub-/Spänesack.

Fremdabsaugung (siehe Bild C)

An den Spanauswurf kann beidseitig ein Absaugschlauch ( 35 mm) 16 (Zubehör) gesteckt werden.

Verbinden Sie den Absaugschlauch 16 mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betreiber die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Eigenabsaugung (siehe Bild C)

Bei kleineren Arbeiten können Sie einen Staub-/Spänesack (Zubehör) 17 anschließen. Stecken Sie den Staubsackstutzen fest in den Spanauswurf 1. Entleeren Sie den Staub-/Spänesack 17 rechtzeitig, damit die Staubaufnahme optimal erhalten bleibt.

Wählbarer Spanauswurf

Mit dem Umstellhebel 4 kann der Spanauswurf 1 nach rechts oder links umgestellt werden. Drücken Sie den Umstellhebel 4 immer bis zum Einrasten in die Endposition. Die gewählte Spanauswurfrichtung wird durch ein Pfeilsymbol auf dem Umstellhebel 4 angezeigt.

Betrieb

Betriebsarten

Spantiefe einstellen

Mit dem Drehknopf 2 kann die Spantiefe stufenlos von 0–2,0 mm anhand der Spantiefenskala 3 (Skalenteilung = 0,1 mm) eingestellt werden.

Parkschuh (siehe Bild G)

Der Parkschuh 26 ermöglicht das Abstellen des Elektrowerkzeuges direkt nach dem Arbeitsvorgang ohne der Gefahr einer Beschädigung von Werkstück oder Hobelmesser. Beim Arbeitsvorgang wird der Parkschuh 26 hoch geschwenkt und der hintere Teil der Hobelsohle 10 freigegeben.

Hinweis: Der Parkschuh 26 darf nicht demontiert werden.

Inbetriebnahme

▶ Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Ein-/Ausschalten

Zur Inbetriebnahme des Elektrowerkzeuges betätigen Sie zuerst die Einschaltsperre 6 und drücken anschließend den Ein-/Ausschalter 5 und halten ihn gedrückt.

Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 5 los.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 5 nicht arretiert werden, sondern muss während des Betriebes ständig gedrückt bleiben.

Arbeitshinweise

Hobelvorgang (siehe Bild G)

Stellen Sie die gewünschte Spantiefe ein und setzen Sie das Elektrowerkzeug mit dem vorde- ren Teil der Hobelsohle 10 an das Werkstück an.

12 | Deutsch

▶ Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

Schalten Sie das Elektrowerkzeug ein und führen Sie es mit gleichmäßigem Vorschub über die zu bearbeitende Oberfläche.

Zur Erzielung hochwertiger Oberflächen arbeiten Sie nur mit geringem Vorschub und üben den Druck mittig auf die Hobelsohle aus.

Beim Bearbeiten harter Materialien, z. B. Hartholz, sowie bei Ausnutzung der maximalen Hobelbreite stellen Sie nur geringe Spantiefen ein und reduzieren Sie ggf. den Hobelvorschub.

Überhöhter Vorschub mindert die Oberflächengüte und kann zur schnellen Verstopfung des Spanauswurfes führen.

Nur scharfe Hobelmesser bringen gute Schnittleistung und schonen das Elektrowerkzeug.

Der integrierte Parkschuh 26 ermöglicht auch ein Fortsetzen des Hobelvorganges nach Unterbrechung an beliebiger Stelle des Werkstückes:

• Setzen Sie das Elektrowerkzeug, mit nach unten geklapptem Parkschuh, auf die weiter zu bearbeitende Stelle des Werkstückes.
• Schalten Sie das Elektrowerkzeug ein.
• Verlagern Sie den Auflagedruck auf die vordere Hobelsohle und schieben Sie das Elektrowerkzeug langsam nach vorn (1). Dabei wird der Parkschuh nach oben weggeschwenkt (2), so dass der hintere Teil der Hobelsohle wieder am Werkstück anliegt.
• Führen Sie das Elektrowerkzeug mit gleichmäßigem Vorschub über die zu bearbeitende Oberfläche (③).

Kanten anfasen (siehe Bild H)

Die in der vorderen Hobelsohle vorhandenen V-Nuten ermöglichen ein schnelles und einfaches Anfasen von Werkstückkanten. Verwenden Sie die entsprechende V-Nut je nach gewünschter Fasenbreite. Setzen Sie dazu den Hobel mit der V-Nut auf die Werkstückkante auf und führen Sie ihn an dieser entlang.

Verwendete Nut Maß a (mm)

keine	0-2,5
klein	1,0-4,5
mittel	2,0-5,0
groß	2,5-6,0

Hobeln mit Parallel-/Winkelanschlag (siehe Bilder D-F)

Montieren Sie den Parallelanschlag 18 bzw. den Winkelanschlag 22 jeweils mit der Befestigungsschraube 21 am Elektrowerkzeug. Montieren Sie je nach Einsatz den Falztiefenanschlag 25 mit der Befestigungsschraube 24 am Elektrowerkzeug.

Lösen Sie die Feststellmutter 20 und stellen Sie die gewünschte Falzbreite an der Skala 19 ein. Ziehen Sie die Feststellmutter 20 wieder fest.

Stellen Sie die gewünschte Falztiefe mit dem Falztiefenanschlag 25 entsprechend ein.

Führen Sie den Hobelvorgang mehrmals durch, bis die gewünschte Falztiefe erreicht ist. Führen Sie den Hobel mit seitlichem Auflagedruck.

Anschrägen mit Winkelanschlag

0-45°

Stellen Sie beim An- schrägen von Falzen und Flächen den erforderlichen Schrägungswinkel mit der Winkel-einstellung 23 ein.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
▶ Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Halten Sie den Parkschuh 26 freigängig und reinigen Sie ihn regelmäßig.

Deutsch | 13

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kunden-dienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Antriebsriemen wechseln (siehe Bilder I-K)

Drehen Sie die Schrauben 8 heraus und nehmen Sie die Riemenabdeckung 7 ab. Entfernen Sie den verschlissenen Antriebsriemen 27.

Reinigen Sie vor Einbau eines neuen Antriebsriemens 27 beide Riemenräder 28 und 29.

Legen Sie den neuen Antriebsriemen 27 zuerst auf das kleine Riemenrad 29 auf und drücken Sie den Antriebsriemen 27 anschließend unter Drehen von Hand auf das große Riemenrad 28 auf.

Setzen Sie die Riemenabdeckung 7 auf und ziehen Sie die Schrauben 8 fest.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

14 | English

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]
