BRUKSANVISNING GHO 1682 Professional BOSCH

Skub med et træstykke høvlekniven (13) ud ad siden på knivhovedet (10). Montering af høvlekniv (se billede B) Ved hjælp af høvleknivens føringsnot sikres altid en ensartet højdeindstilling, både ved udskiftning og ved vending. Rengør om nødvendigt knivsædet i spændeelementet (11) og høvlekniven (13). Når du monterer høvlekniven, skal du sikre, at den sidder problemfrit i holdeføringen til knivhovedet (11). Høvlekni- ven skal monteres midt på høvlsålen (7) og justeres. Spænd derefter de 2 fastgørelsesskruer (12) med unbrako- nøglen (14). Bemærk: Kontrollér, at fastgørelsesskruerne (12) sidder godt fast, før du tager maskinen i brug. Drej knivhovedet (10) manuelt, og sørg for, at høvlekniven ikke strejfer noget. Dansk | 47 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)48 | Dansk 1 609 92A 4LF | (26.10.2018) Bosch Power Tools Støv-/spånudsugning Støv fra materialer som f.eks. blyholdig maling, nogle træ- sorter, mineraler og metal kan være sundhedsfarlige. Berø- ring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fagfolk. – Brug helst en støvopsugning, der egner sig til materialet. – Sørg for god udluftning af arbejdspladsen. – Det anbefales at bære åndeværn med filterklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materi- aler, der skal bearbejdes. u Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv. Rengør spånudkastet (3) regelmæssigt. Brug et egnet værk- tøj til rengøring af et tilstoppet spånudkast som f.eks. et stykke træ, trykluft etc. u Kom ikke hænderne ind i spånudkastet. De kan blive fanget og beskadiget af de roterende dele. Brug altid en ekstern udsugningsanordning eller en støv-/ spånpose for at sikre en optimal udsugning. Ekstern udsugning (se billede C) Sæt en udsugningsslange (15) (tilbehør) på spånudkastet (3). Forbind udsugningsslangen (15) med en støvsuger (tilbe- hør). Du finder en oversigt over tilslutning til forskellige støv- sugere i slutningen af denne vejledning. Støvsugeren skal være egnet til det materiale, som skal opsuges. Anvend en specialstøvsuger til opsugning af særligt sund- hedsfarligt, kræftfremkaldende eller tørt støv. Egen opsugning (se billedetC) Ved mindre opgaver kan du tilslutte en støv‑/spånpose (til- behør) (16). Sæt støvposestudsen fast i spånudkastet (3). Tøm støv-/spånposen (16) i god tid, så støvopsamlingen al- tid virker optimalt. Valgfrit spånudkast (GHO 26-82 D) Med omstillingshåndtaget (6) kan spånudkastet (3) omstil- les mod højre eller venstre. Tryk altid omstillingshåndtaget (6) i endeposition, til det går i indgreb. Den valgte spånudka- stretning vises med et pilsymbol på omstillingshåndtaget (6). Brug Driftstilstande Indstilling af spåndybde Med drejeknappen (2) kan spåndybden indstilles trinløst fra0til1,6 mm (GHO 16-82) eller fra 0 til 2,6 mm (GHO 26-82 D) ud fra spåndybdeskalaen (1) (skalainddeling=0,1 mm). Parkeringssko (se billede D) Parkeringsskoen (25) gør det muligt at sætte el-værktøjet ned umiddelbart efter arbejdet uden risiko for at beskadige emne eller høvlekniv. Ved arbejdsprocessen svinges parke- ringsskoen (25) op, og den bageste del af høvlsålen (7) frigi- ves. Bemærk: Parkeringsskoen (25) må ikke afmonteres. Ibrugtagning u Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktø- jets typeskilt. El‑værktøj til 230V kan også tilsluttes 220V. Tænd/sluk u Kontrollér, at du kan trykke på tænd/sluk-knappen uden at slippe håndtaget. Ved ibrugtagning af el-værktøjet skal du først aktivere kon- taktspærren (4) og derefter trykke på tænd/sluk-kontakten (5) og holde den inde. El‑værktøjet slukkes ved at slippe tænd/sluk-kontakten (5) igen. Bemærk: Af sikkerhedsgrunde kan tænd/sluk-kontakten (5) ikke fastlåses, men skal trykkes ned og hele tiden holdes ne- de under arbejdet. Arbejdsvejledning u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. Høvling (se billede D) Indstil den ønskede spåndybde, og sæt el-værktøjet an mod emnet med den forreste del af høvlsålen (7). u El‑værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsats- værktøjet sætter sig fast i emnet. Tænd el-værktøjet, og før det med en jævn fremføring hen over overfladen, der skal bearbejdes. For at opnå fine overflader skal du kun arbejde med lille fremføring og udøve tryk på midten af høvlsålen. Ved bearbejdning af hårde materialer, f.eks. hårdt træ, samt ved udnyttelse af den maksimale høvlbredde skal du kun indstille små spåndybder og om nødvendigt reducere høvlfremføringen. For kraftig fremføring forringer overfladens kvalitet og kan forårsage en hurtig tilstopning af spånudkastet. Kun skarpe høvleknive giver en god skæreydelse og skåner el-værktøjet. Med den integrerede parkeringssko (25) er det også muligt at fortsætte høvlingen et vilkårligt sted på emnet efter en af- brydelse: – Sæt el-værktøjet, med parkeringsskoen klappet ned, det sted på emnet, hvor bearbejdningen skal fortsætte. – Tænd for el-værktøjet. – Flyt støttetrykket til den forreste del af høvlsålen, og skub langsomt el-værktøjet fremad (➊). Herved svinges parke-ringsskoen væk opefter (➋), så den bageste del af høvlså- len igen ligger an mod emnet. – Før el-værktøjet med en jævn fremføring hen over over- fladen (➌), der skal bearbejdes. Affasning af kanter (se billede E) V-noterne (8) i den forreste del af høvlsålen muliggør en hur- tig og enkel affasning af emnekanter. Sæt høvlen med V-no- ten på emnekanten, og før den langs med kanten. Anvendt not Mål a (mm) ingen 0 – 4 middel 4 – 9 Høvling med parallel-/vinkelanslag (se billeder F–H) Monter altid parallelanslaget (17) eller vinkelanslaget (21) med monteringsskruen (20) på elværktøjet (for eller bag ef- ter eget valg). Monter efter brug falsedybdeanslaget (24) med monteringsskruen (23) på elværktøjet (for eller bag ef- ter eget valg). Løsn låsemøtrikken (19), og indstil den ønskede falsbredde på skalaen (18). Spænd låsemøtrikken (19) forsvarligt igen. Indstil den ønskede falsdybde tilsvarende med falsdybde- anslaget (24). Udfør høvlingen flere gange, til den ønskede falsdybde er op- nået. Før høvlen med støttetryk på siden. Afskråning med vinkelanslag Indstil den nødvendige skrå- ningsvinkel med vinke- lindstillingen (22) ved afskråning af false og flader. Vedligeholdelse og service Vedligeholdelse og rengøring u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. Sørg for, at parkeringsskoen (25) går frit, og rengør den jævnligt. El-værktøjet stopper automatisk, når slibekullene skal ud- skiftes. El-værktøjet skal sendes til et autoriseret værksted med henblik på vedligeholdelse, adresser se afsnittet "Kun- deservice og anvendelsesrådgivning". Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret servi- ceværksted for Bosch el‑værktøj for at undgå farer. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: [phone] E-Mail: [e-mail] Bortskaffelse El‑værktøj, tilbehør og emballage skal genbruges på en miljø- venlig måde. Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald af elek- trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind- samles separat og genbruges iht. gældende miljøforskrifter. Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, Svensk | 49 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)50 | Svensk 1 609 92A 4LF | (26.10.2018) Bosch Power Tools gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för hyvel u Vänta tills fräsen har stannat innan du lägger ifrån dig verktyget. En exponerad roterande fräs kan fastna iytan, vilket kan leda till att kontrollen förloras och allvarliga skador. u Håll endast elverktyget i härför avsedda isolerade gripytor, eftersom fräsen kan komma i kontakt med elkabeln. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt. u Använd klämmor eller någon annan praktisk metod för att säkra och stötta arbetsstycket mot en stabil arbetsform. Om du håller arbetsstycket i handen eller mot kroppen är det ostadigt och du kan förlora kontrollen. u Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. u Stick inte in handen i spånutmatningen. Du kan skada dig på roterande delar. u Hyvla aldrig över metallföremål, spikar eller skruvar. Kniv och knivaxel kan skadas och leda till ökade vibrationer. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. u Håll alltid hyveln på ett sådant sätt att hyvelsulan ligger an plant mot arbetsstycket. Hyveln kan annars förvridas och leda till personskador. u Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för hyvling av trämaterial som balkar och brädor som är fastspända. Det kan också användas för att fasa av kanter och för falsning. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Spåndjupskala (2) Reglage för spåndjupinställning (isolerad gripyta) (3) Spånutkast (GHO26-82D: valfritt höger/vänster) (4) Startspärr för på-/av-strömbrytare (5) På-/av-strömbrytare (6) Omställningsspak för spånutkastriktning (GHO26-82D) (7) Hyvelsula (8) V-spår (9) Handtag (isolerad greppyta) (10) Knivhuvud (11) Fäste för hyvelkniv (12) Fästskruv för hyvelkniv (13) HM/TC-hyvelkniv (14) Insexnyckel (15) Utsugsslang (Ø 35 mm)

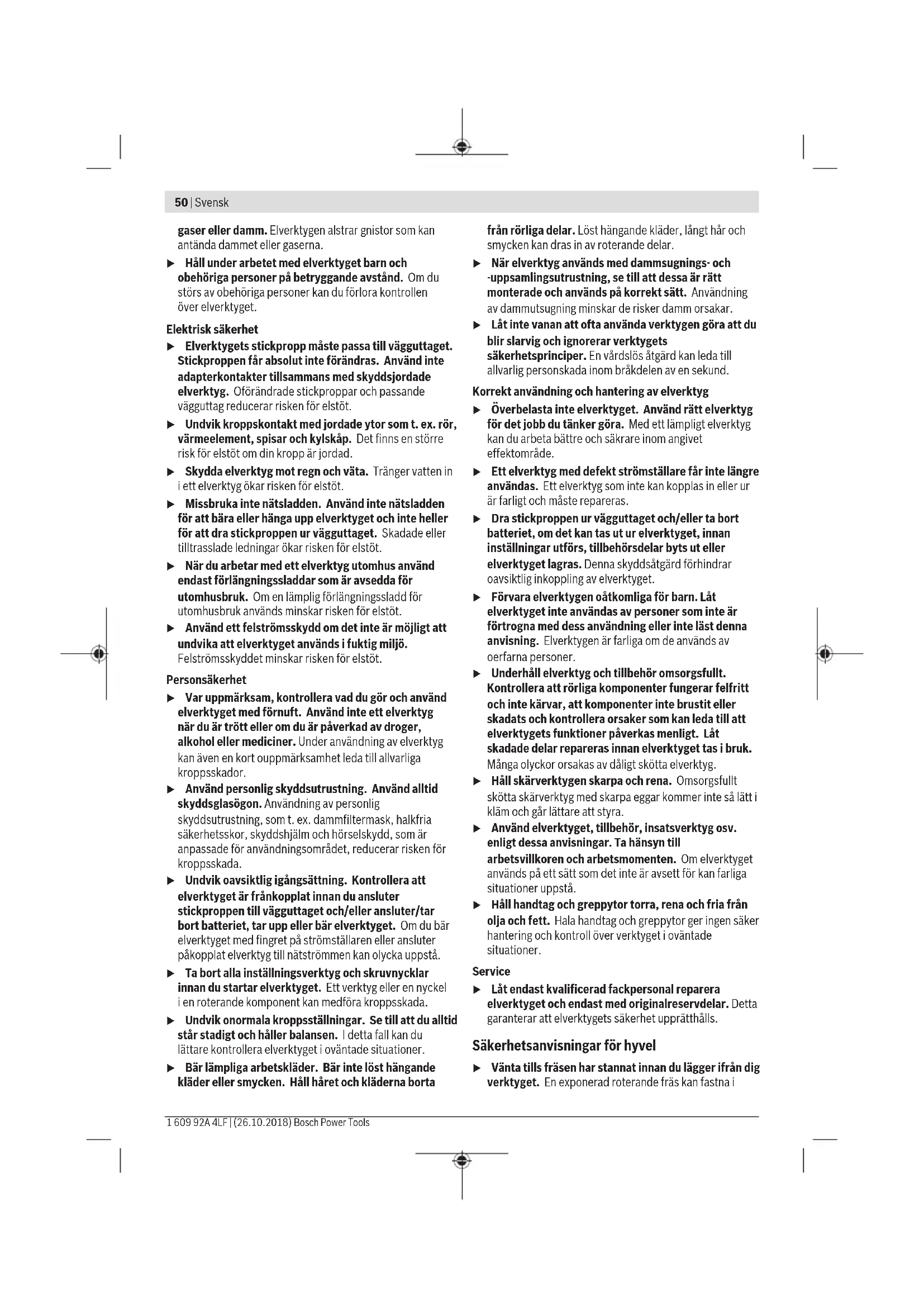

(17) Parallellanslag (18) Skala för falsbredd (19) Fästmutter för inställning av falsbredd (20) Fästskruv för parallell-/vinkelanslag (21) Vinkelanslag

(22) Fästmutter för vinkelinställning (23) Fästskruv för falsdjupanslag (24) Falsdjupanslag

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Hyvel GHO 16-82 GHO 26-82 D Artikelnummer 3 601 EA4 0.. 3 601 EA4 3.. Upptagen märkeffekt W 630 710 Tomgångsvarvtal min

Spåndjup mm 0 – 1,6 0 – 2,6 Falsdjup mm 0 – 9 0 – 9 max. hyvelbredd mm 82 82 Vikt enligt EPTA-Procedure 01:2014 kg 3,4 3,4 Skyddsklass / II / II Svensk | 51 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)52 | Svensk 1 609 92A 4LF | (26.10.2018) Bosch Power Tools Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Buller-/vibrationsdata Bullernivåvärde fastställt enligt EN62841-2-14. Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 84dB(A); bullernivå 95dB(A). Osäkerhet K=3dB. Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN62841-2-14:

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Montage u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Verktygsbyte u Var försiktig vid byte av hyvelkniven. Ta inte i hyvelknivens egg. Du kan skada dig på de vassa kanterna. Använd endast original HM/TC-hyvelkniv från Bosch. Hyvelkniven i hårdmetall (HM/TC) har två eggar och kan vändas. Om båda eggar är slöa måste hyvelkniven (13) bytas ut. HM/TC-hyvelkniven får inte efterslipas. Demontera hyvelkniven (se bild A) För att vända eller byta ut hyvelkniven (13) vrider du knivhuvudet (10) tills det står parallellt med hyvelsulan (7).

Lossa de 2 fästskruvarna (12) med insexnyckeln (14) ca. 1–2 varv.

Lossa vid behov fästet (11) genom ett lätt slag med lämpligt verktyg, t.ex. en träkil.

Skjut hyvelkniven (13) sidlängs ur knivhuvudet (10) med en träbit. Montera hyvelkniven (se bild B) Genom styrspåret på hyvelkniven garanteras en jämn höjdinställning. Vid behov, rengör knivfästet (11) och hyvelkniven (13). Vid montering av hyvelkniven, se till att den sitter korrekt i fästets (11) skena. Hyvelkniven ska monteras och riktas in centrerat mot hyvelsulan (7). Dra sedan åt de 2 fästskruvarna (12) med insexnyckeln (14). Observera: innan idrifttagning, kontrollera att fästskruvarna (12) sitter fast. Vrid knivhuvudet (10) för hand och se till att hyvelkniven inte berör någon annan del. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Rengör spånutkastet (3) regelbundet. För att rengöra ett igensatt spånutkast ska lämpligt verktyg användas, som t.ex. en träbit eller tryckluft etc. u Stick inte in handen i spånutmatningen. Du kan skada dig på roterande delar. För att garantera ett optimalt utsug ska ett externt utsug eller en damm-/spånpåse användas. Externt utsug (se bild C) Sätt en utsugsslang (15) (tillbehör) på spånutkastet (3). Anslut utsugsslangen (15) till en dammsugare (tillbehör). En översikt över anslutning till olika sugare finns i slutet av denna bruksanvisning. Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm. Eget utsug (se bild C) Vid mindre arbeten kan du ansluta en damm-/spånpåse (tillbehör) (16). Sätt fast dammpåsens stuts i spånutkastet (3). Töm damm-/spånpåsen (16) i god tid så att dammutsuget förblir optimalt.Spånutkast (GHO 26-82 D) (tillval) Med omställningsreglaget (6) kan spånutmatningen (3) ställas till höger eller vänster. Tryck alltid omställningsreglaget (6) till ändläge tills det snäpper fast. Vald spånutkastriktning visas med en pil på omställningsreglaget (6). Drift Driftstyper Ställa in spåndjupet Med reglaget (2) kan spåndjupet ställas in steglöst på0–1,6 mm (GHO 16-82) eller 0–2,6 mm (GHO 26-82 D) med hjälp av spåndjupskalan (1) (skalindelning=0,1 mm). Stativ (se bild D) Med stativet (25) kan du ställa från dig elverktyget direkt efter arbetet utan risk för att skada arbetsstycket eller hyvelkniven. Vid arbetsproceduren vrids stativet (25) uppåt och den bakre delen av hyvelsulan (7) är fri. Observera: stativet (25) får inte demonteras. Driftstart u Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230V kan även anslutas till 220V. In- och urkoppling u Se till att du kan manövrera på-/av-strömbrytaren utan att släppa handtaget. För idrifttagning av elverktyget, aktivera först startspärren (4) och tryck därefter på på-/av-strömbrytaren (5) och håll den intryckt. För att stänga av elverktyget släpper du på-/av- strömbrytaren (5). Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-strömbrytare (5) inte låsas, utan måste under drift hållas nedtryckt. Arbetsanvisningar u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Hyvling (se bild D) Ställ in önskat spåndjup och sätt elverktyget med den främre delen av hyvelsulan (7) mot arbetsstycket. u Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. Slå på elverktyget och för det med jämnt tryck över ytan som ska bearbetas. För att få bra ytkvalitet, arbeta endast med lågt anliggningstryck och tryck endast på mitten av hyvelsulan. Vid bearbetning av hårda material, t.ex. hårt trä, samt utnyttjande av maximal hyvelbredd ställer du in ett lågt spåndjup och reducerar ev. trycket på hyveln. Överdrivet tryck försämrar ytans kvalitet och leder till snabb igensättning av spånutkastet. Endast vassa hyvelknivar ger bra avverkning och skonar elverktyget. Det integrerade stativet (25) gör att hyvlingen kan fortsättas på valfritt ställe på arbetsstycket efter ett avbrott: – Sätt elverktyget med nedfällt stativ mot det ställe på arbetsstycket som du vill bearbeta. – Slå på elverktyget. – Fördela anliggningstrycket på den övre delen av hyvelsulan och skjut elverktyget långsamt framåt (➊). Stativet fälls uppåt (➋) så att den bakre delen av hyvelsulan ligger an mot arbetsstycket igen. – För elverktyget med jämnt anliggningstryck över ytan som ska bearbetas (➌). Fasa av kanterna (se bild E) V-spåren (8) i den främre delen av hyvelsulan ger en snabb och enkel fasning av arbetsstyckets kanter. Sätt hyveln med V-spåret på arbetsstyckets kant och för den framåt. Spår Mått a (mm) inga 0 – 4 medel 4 – 9 Hyvling med parallell-/vinkelanslag (se bild F–H) Montera parallellanslaget (17) resp. vinkelanslaget (21) med respektive fästskruv (20) på elverktyget (antingen fram eller bak). Montera, beroende på användning, falsdjupanslaget (24) med fästskruven (23) på elverktyget (antingen fram eller bak). Lossa fästmuttern (19) och ställ in önskad falsbredd på skalan (18). Dra åt fästmuttern (19) igen. Ställ in önskat falsdjup med falsdjupanslaget (24). Utför hyvlingen flera gånger tills önskat falsdjup har uppnåtts. För hyveln med anliggningstryck från sidan. Fasning med vinkelanslag Ställ in önskad fasningsvinkel med vinkelinställningen (22) vid fasning av falsar och ytor. Underhåll och service Underhåll och rengöring u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Svensk | 53 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)54 | Norsk 1 609 92A 4LF | (26.10.2018) Bosch Power Toolsu Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Håll stativet (25) fritt och rengör det regelbundet. Vid förbrukade släpkol frånkopplas elverktyget automatiskt. Elverktyget ska skickas till kundtjänst omgående. För adresser, se avsnittet ”Kundtjänst och användningsrådgivning”. Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid det 10‑siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: [phone] (inom Sverige) Fax: [phone] Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg bland hushållsavfallet! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning. Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personligsikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsanvisninger for høvler u Vent til bladet har stoppet før du setter verktøyet ned. Et eksponert blad som roterer kan sette seg fast i overflaten, noe som kan føre til at man mister kontrollen og blir alvorlig skadet. u Bruk de isolerte grepsflatene nå du holder elektroverktøyet, ettersom bladet kan berøre ledningen til verktøyet. Hvis en strømførende ledning kuttes, kan eksponerte metalldeler på elektroverktøyet bli strømførende, noe som kan føre til at brukeren får elektrisk støt. u Bruk klemmer eller andre hjelpemidler til å feste og støtte emnet på et stabilt underlag. Hvis du holder emnet med hånden eller holder det mot kroppen, kan du miste kontrollen. u Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet. u Ikke stikk hendene inn i sponutkastet. Du kan bli skadet av roterende deler. u Høvle aldri over metallgjenstander, spiker eller skruer. Blad og bladaksel kan bli skadet, noe som kan føre til økt vibrasjon. u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt. u Under arbeidet må du alltid holde høvelen slik at høvelsålen ligger flatt mot emnet. Ellers kan høvelen velte og forårsake personskader. u Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet føres sikrere med begge hender. Norsk | 55 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)56 | Norsk 1 609 92A 4LF | (26.10.2018) Bosch Power Tools Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet for høvling av treverk som for eksempel bjelker og bord med fast underlag. Det egner seg også for skråsaging av kanter og for falsing. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. (1) Skala for spondybde (2) Skruknapp for innstilling av spondybde (isolert grepsflate) (3) Sponutkast (GHO26-82D: høyre/venstre etter ønske) (4) Innkoblingssperre for på-/av-bryter (5) På-/av-bryter (6) Håndtak for sponutkastretning (GHO26-82D) (7) Høvelsåle (8) V-spor (9) Håndtak (isolert grepsflate) (10) Knivhode (11) Spennelement for høvelkniv (12) Festeskrue for høvelkniv (13) HM/TC-høvelkniv (14) Unbrakonøkkel (15) Sugeslange (Ø 35 mm)

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningar- nas och att de stämmer överens med följande normer. Teknisk dokumentation: * Hyvel Produktnummer
