NAUDOJIMO INSTRUKCIJA GHO 1682 Professional BOSCH

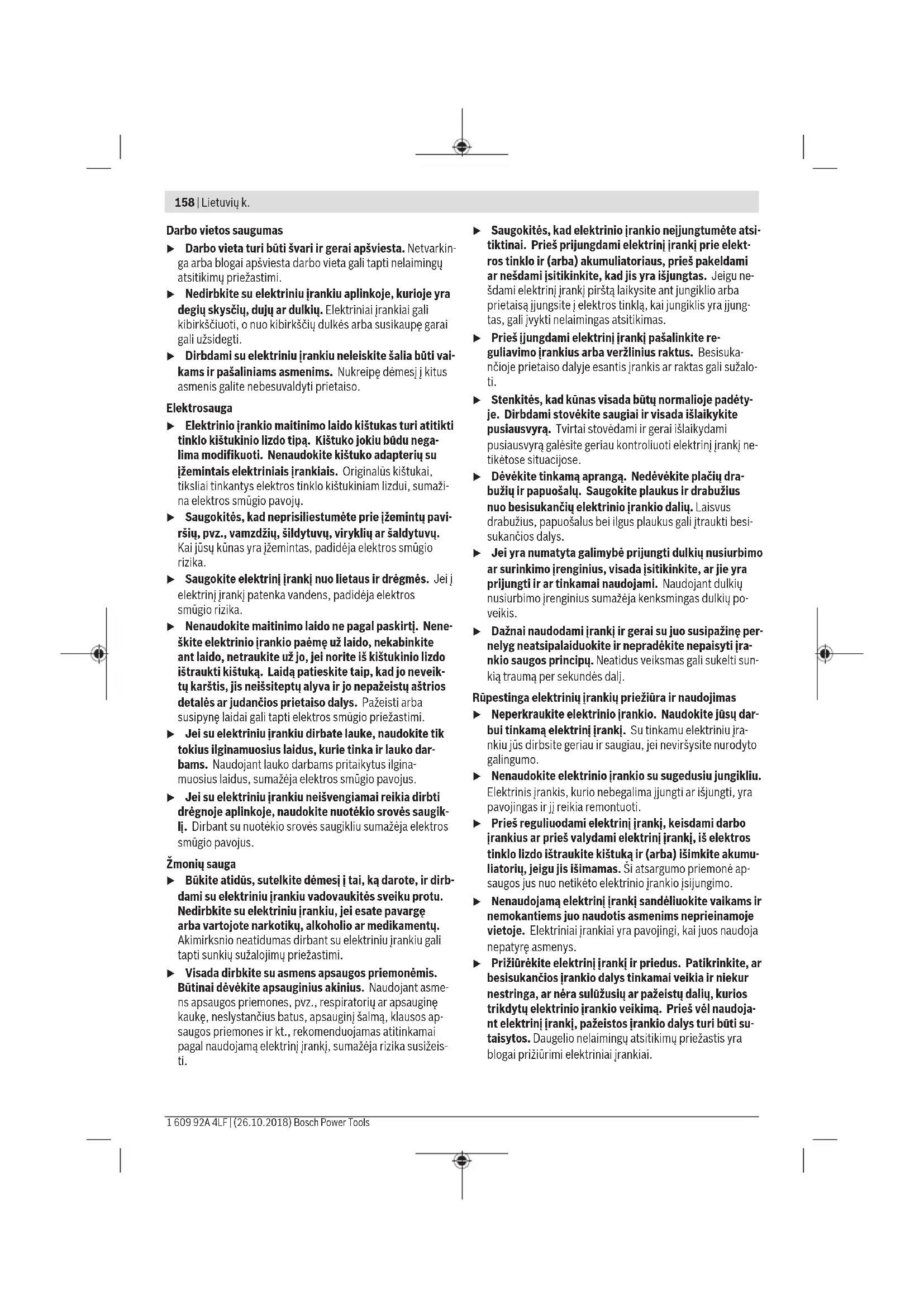

(16) Dulkių ir drožlių surinkimo maišelis

(17) Lygiagrečioji atrama (18) Užkaito pločio skalė (19) Fiksuojamoji veržlė užkaito pločiui nustatyti (20) Tvirtinamasis varžtas lygiagrečiajai ir kampinei at- ramai (21) Kampinė atrama

(22) Fiksuojamoji veržlė kampui nustatyti (23) Užkaito gylio atramos tvirtinamasis varžtas (24) Užkaito gylio atrama

(25) Atraminė kojelė

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Lietuvių k. | 159 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)160 | Lietuvių k. 1 609 92A 4LF | (26.10.2018) Bosch Power Tools Techniniai duomenys Obliai GHO 16-82 GHO 26-82 D Gaminio numeris 3 601 EA4 0.. 3 601 EA4 3.. Nominali naudojamoji galia W 630 710 Tuščiosios eigos sūkių skaičius min

Drožlės storis mm 0 – 1,6 0 – 2,6 Užkaito gylis mm 0 – 9 0 – 9 Maks. peilio plotis mm 82 82 Svoris pagal „EPTA-Procedure 01:2014“ kg 3,4 3,4 Apsaugos klasė / II / II Duomenys galioja tik tada, kai nominalioji įtampa [U] 230V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN62841-2-14. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis 84dB(A); garso galios ly- gis 95dB(A). Paklaida K=3dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN62841-2-14:

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Įrankių keitimas u Būkite atsargūs keisdami obliaus peilį. Neimkite ob- liaus peilio už pjovimo briaunos. Aštri pjovimo briauna gali sužeisti. Naudokite tik originalius Bosch HM/TC obliaus peilius. Obliaus peiliai iš kietlydinio (HM/TC) yra su 2 pjovimo briau- nomis ir juos galima apversti. Jei atšimpa abeji ašmenys, ob- liaus peilius (13) reikia pakeisti. HM/TC galąsti draudžiama. Obliaus peilio išmontavimas (žr. A pav.) Norėdami apsukti arba pakeisti obliaus peilį (13), sukite pei- lio galvutę (10), kol ji taps lygiagreti obliaus padui (7).

Atlaisvinkite 2tvirtinamuosius varžtus (12) šešiabriau- niu raktu (14): pasukite apie 1 – 2 sūkius.

Jei reikia, atlaisvinkite prispaudžiamąjį elementą (11) lengvai stuktelėdami specialiu įrankiu, pvz., mediniu pleištu.

Medienos gabalėliu stumkite obliaus peilį (13) į šoną, kol išstumsite iš peilio galvutės (10). Obliaus peilio montavimas (žr. B pav.) Keičiant ar apsukant peilį kreipiamasis obliaus peilio griovelis visada užtikrina, kad būtų vienodas nustatytas aukštis. Jei reikia, išvalykite peilio lizdą prispaudžiamajame elemente (11) ir obliaus peilį (13). Įstatydami obliaus peilį patikrinkite, ar jis nepriekaištingai įsistato prispaudžiamojo elemento (11) kreipiamojoje. Ob- liaus peilį įmontuoti ir išlyginti reikia obliaus pado viduryje (7). Tada užveržkite 2 tvirtinamuosius varžtus (12) šešiab- riauniu raktu (14). Nuoroda: prieš pradėdami dirbti patikrinkite, ar tvirtai įsukti tvirtinamieji varžtai (12). Ranka pasukite peilio galvutę (10) ir įsitikinkite, kad obliaus peiliai niekur nesiliečia. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugospriemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinka- nčią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Reguliariai valykite drožlių išmetimo angą (3). Norėdami išvalyti užsikimšusią drožlių išmetimo angą, naudokite spe- cialų įrankį, pvz., medienos gabalėlį, suslėgtą orą ir kt. u Nekiškite rankų į drožlių išmetimo angą. Besisukančios dalys gali sužaloti. Kad užtikrintumėte optimalų nusiurbimą, visada naudokite išorinę nusiurbimo įrangą arba dulkių ir drožlių surinkimo maišelį. Išorinis dulkių nusiurbimas (žr. C pav.) Nusiurbimo žarną (15) (papildoma įranga) įstatykite į pjuve- nų išmetimo angą (3). Nusiurbimo žarną (15) sujunkite su dulkių siurbliu (papildo- ma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurb- lių, rasite šios instrukcijos gale. Dulkių siurblys turi būti pri- taikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį. Integruotas dulkių nusiurbimas (žr. C pav.) Atlikdami mažesnės apimties darbus galite prijungti dulkių arba drožlių surinkimo maišelį (papildoma įranga) (16). Nu- siurbimo maišelio atvamzdį įstatykite ant drožlių išmetimo angos (3). Kad dulkės būtų optimaliai nusiurbiamos, dulkių ir drožlių surinkimo maišelį (16) laiku išvalykite. Pasirenkama drožlių išmetimo kryptis (GHO 26-82 D) Drožlių išmetimo krypties keitimo svirtele (6) galima nustatyti, kad drožlės būtų išmetamos per dešinę arba kairę drožlių išmetimo angą (3). Drožlių išmetimo krypties keitimo svirtelę (6) visada spauskite iki galinės padėties, kol užsifik- suos. Pasirinktą drožlių išmetimo kryptį rodo ant drožlių išmetimo krypties keitimo svirtelės (6) esanti rodyklė. Naudojimas Veikimo režimai Drožlės storio nustatymas Nustatymo ratuku (2) tolygiai galima nustatyti0–1,6 mm (GHO 16-82) arba 0 – 2,6 mm (GHO 26-82 D) drožlės storį, naudojantis drožlės storio skale (1) (skalės padala=0,1 mm). Pastatymo kojelė (žr. D pav.) Panaudojus pastatymo kojelę (25), elektrinį įrankį be pavo- jaus, kad bus pažeistas ruošinys ar obliaus peilis, galima pa- statyti iškart baigus darbinę operaciją. Atliekant darbinę operaciją, pastatymo kojelė (25) pakeliama į viršų ir atiden- giama užpakalinė obliaus pado (7) dalis. Nuoroda: Pastatymo kojelę (25) išmontuoti draudžiama. Paruošimas naudoti u Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su elektrinio įrankio firminėje le- ntelėje nurodytais duomenimis. 230V pažymėtus elektrinius įrankius galima jungti ir į 220V įtampos elektros tinklą. Įjungimas ir išjungimas u Įsitikinkite, kad galite paspausti įjungimo-išjungimo jungiklį nepaleisdami rankenos. Norėdami elektrinį įrankį įjungti, pirmiausia paspauskite įjungimo blokatorių (4), o po to paspauskite įjungimo-išjun- gimo jungiklį (5) ir laikykite jį paspaustą. Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (5). Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio (5) užfiksuoti negalima, dirbant su įrankiu jis visada turi būti lai- komas nuspaustas. Darbo patarimai u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. Obliavimas (žr. D pav.) Nustatykite norimą drožlės storį ir pridėkite elektrinio įrankio pado (7) priekinę dalį prie ruošinio. u Elektrinį įrankį visuomet pirmiausia įjunkite ir tik po to priglauskite prie apdorojamo ruošinio. Jei įrankis įs- tringa ruošinyje, atsiranda atatrankos pavojus. Elektrinį įrankį įjunkite ir stumkite jį tolygia pastūma per ap- dorojamą paviršių. Norėdami, kad apdorotas paviršius būtų aukštos kokybės, įrankį stumkite tik nedidele pastūma ir per vidurį spauskite obliaus padą. Norėdami apdoroti kietas medžiagas, pvz., kietąją medieną, bei išnaudoti maksimalų peilio plotį, nustatykite tik mažą drožlės storį ir, jei reikia, sumažinkite obliavimo pastūmą. Jei pastūma per didelė, pablogėja paviršiaus kokybė ir gali greitai užsikimšti drožlių išmetimo anga. Tik aštrūs obliavimo peiliai užtikrina gerą pjovimo našumą ir tausoja elektrinį įrankį. Dėl integruotos pastatymo kojelės (25) obliavimo operaciją po pertraukėlės galima tęsti bet kurioje ruošinio vietoje: – Pastatymo kojelę nulenkę žemyn, padėkite elektrinį įrankį ant toliau apdorojamos ruošinio vietos. – Prietaisą įjunkite. – Spaudimo jėgą perkelkite į obliaus pado priekinę dalį ir lėtai stumkite elektrinį įrankį pirmyn (➊). Tuo metu pa- statymo kojelė palenkiama aukštyn (➋), kad obliaus pado užpakalinė dalis vėl priglustų prie ruošinio. Lietuvių k. | 161 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)162 | 한국어 1 609 92A 4LF | (26.10.2018) Bosch Power Tools – Elektrinį įrankį tolygia pastūma stumkite per apdorojamą paviršių (➌). Briaunų nusklembimas (žr. E pav.) Naudojantis priekiniam obliaus pade esančiu Vformos grio- veliu (8), galima greitai ir lengvai nusklembti ruošinio briau- nas. Tuo tikslu pridėkite obliaus Vformos griovelį prie ruoši- nio briaunos ir stumkite jį per briauną. Naudojamas griovelis Dydis a (mm) Nėra 0 – 4 vidutinis 4 – 9 Obliavimas su lygiagrečiąja arba kampine atrama (žr. F– H pav.) Pritvirtinkite lygiagrečiąją atramą (17) arba kampinę atramą (21) prie elektrinio įrankio tvirtinamuoju varžtu (20) (pasiri- nktinai priekinėje arba užpakalinėje dalyje). Priklausomai nuo atliekamo darbo, tvirtinamuoju varžtu (23) prie elektri- nio įrankio pritvirtinkite užkaito gylio atramą (24) (pasirink- tinai priekinėje arba užpakalinėje dalyje). Atlaisvinkite fiksuojamąją veržlę (19) ir nustatykite norimą užkaito gylį skale (18). Vėl tvirtai užveržkite fiksuojamąją ve- ržlę (19). Užkaito gylio atrama (24) nustatykite norimą užkaito gylį. Kelis kartus atlikite obliavimo operaciją, kol pasieksite no- rimą užkaito gylį. Stumkite oblių spausdami iš šono. Nuožulnų pjovimas su kampine atrama Prieš pradėdami pjauti užkaitų ir paviršių nuožulnas, kampo reguliatoriumi (22) nustatykite norimą nuožul- nos kampą. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio reguliavi- mo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Pasirūpinkite, kad pastatymo kojelę (25) visada būtų galima lengvai atlenkti ir reguliariai ją valykite. Sudilus angliniams šepetėliams, prietaisas išsijungs savai- me. Elektrinį įrankį reikia išsiųsti į klientų aptarnavimo sky- rių; adresai nurodyti skyriuje „ Klientų aptarnavimo tarnyba ir konsultavimo skyrius“. Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Šalinimas Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau priva- lo būti atitinkamai perdirbti. Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Obliai Gaminio numeris GHO 16-82
