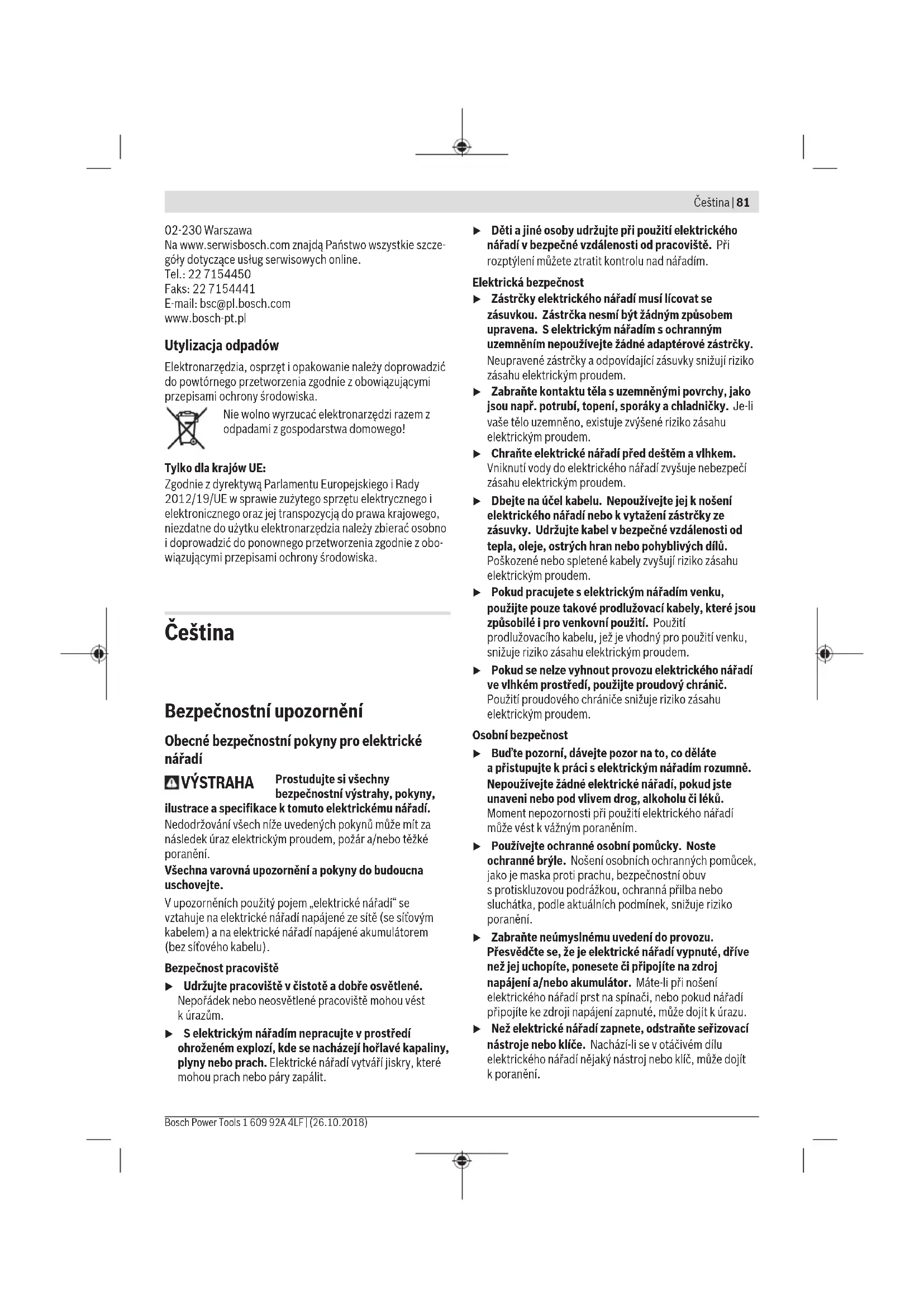

NÁVOD K OBSLUZE GHO 1682 Professional BOSCH

(16) Vak na prach/třísky

(17) Podélný doraz (18) Stupnice šířky drážky (19) Zajišťovací matice pro nastavení šířky drážky (20) Upevňovací šroub pro podélný/úhlový doraz (21) Úhlový doraz

(22) Zajišťovací matice pro nastavení úhlu (23) Upevňovací šroub dorazu hloubky drážky (24) Doraz hloubky drážky

(25) Odkládací patka

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Hoblík GHO 16-82 GHO 26-82 D Číslo zboží 3 601 EA4 0.. 3 601 EA4 3.. Jmenovitý příkon W 630 710 Otáčky naprázdno min

Hloubka úběru mm 0–1,6 0–2,6 Hloubka drážky mm 0–9 0–9 Max. šířka hoblovaní mm 82 82 Hmotnost podle EPTA-Procedure 01:2014 kg 3,4 3,4 Třída ochrany / II / II Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle EN62841-2-14. Hladina hluku elektronářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 84dB(A); hladina akustického výkonu 95dB(A). Nejistota K=3dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841-2-14:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Výměna nástroje u Pozor při výměně hoblovacích nožů. Nedotýkejte se řezných hran hoblovacích nožů. Oostré řezné hrany se můžete poranit. Používejte pouze originální hoblovací nože HM/TC firmy Bosch. Hoblovací nůž ztvrdokovu (HM/TC) má 2břity alze jej obrátit. Když jsou obě řezné hrany tupé, musí se hoblovací nůž (13) vyměnit. Hoblovací nůž HM/TC se nesmí ostřit. Čeština | 83 Bosch Power Tools 1 609 92A 4LF | (26.10.2018)84 | Čeština 1 609 92A 4LF | (26.10.2018) Bosch Power Tools Demontáž hoblovacího nože (viz obrázek A) Pro otočení nebo výměnu hoblovacího nože (13) otočte nožovou hlavu (10) tak, aby byla rovnoběžně splazem (7).

Povolte 2upevňovací šrouby (12) klíčem na vnitřní šestihran (14) occa 1–2otáčky.

Pokud je to nutné, povolte upínací prvek (11) mírným poklepáním vhodnou pomůckou, např. dřevěným klínem.

Pomocí kousku dřeva vysuňte hoblovací nůž (13) do strany znožové hlavy (10). Montáž hoblovacího nože (viz obrázek B) Díky vodicí drážce hoblovacího nože je při výměně, resp. otočení zaručeno stejnoměrné nastavení výšky. Vpřípadě potřeby vyčistěte lůžko nože vupínacím prvku (11) ahoblovací nůž (13). Při montáži hoblovacího nože dbejte na to, aby byl řádně usazený vupínacím vedení upínacího prvku (11). Hoblovací nůž musí být namontovaný avyrovnaný vystředěně vůči plazu hoblíku (7). Poté utáhněte 2upevňovací šrouby (12) klíčem na vnitřní šestihran (14). Upozornění: Před spuštěním zkontrolujte řádné upevnění upevňovacích šroubů (12). Ručně otočte nožovou hlavu (10) azkontrolujte, zda hoblovací nůž nikde nedře. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Pravidelně čistěte vyfukování třísek (3). Kčištění ucpaného vyfukování třísek použijte vhodnou pomůcku, např. kousek dřeva, stlačený vzduch. u Nesahejte rukama do vyhazovače třísek. Mohli byste se zranit ootáčející se díly. Pro zaručení optimálního odsávání vždy používejte zařízení pro externí odsávání nebo vak na prach/třísky. Externí odsávání (viz obrázek C) Nasaďte odsávací hadici (15) (příslušenství) na vyhazování třísek (3). Připojte odsávací hadici (15) kvysavači (příslušenství). Přehled připojení krůzným vysavačům najdete na konci tohoto návodu. Vysavač musí být vhodný pro hoblovaný materiál. Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač. Interní odsávání (viz obrázek C) Při menších pracích můžete použít vak na prach/třísky (příslušenství) (16). Nasaďte hrdlo vaku na prach pevně na vyhazování třísek (3). Vak na prach/třísky (16) včas vyprázdněte, aby bylo zachycování prachu stále optimální. Volitelné vyhazování třísek (GHO 26-82 D) Pomocí páčky (6) lze vyhazování třísek (3) přepnout doprava nebo doleva. Páčku (6) stiskněte vždy tak, aby zaskočila do koncové polohy. Zvolený směr vyhazování třísek je signalizován symbolem šipky na páčce (6). Provoz Druhy provozu Nastavení hloubky úběru Pomocí otočného knoflíku (2) lze plynule nastavit hloubku úběru 0–1,6mm (GHO 16-82) nebo 0–2,6mm (GHO 26-82 D) pomocí stupnice hloubky úběru (1) (dílek na stupnici=0,1mm). Odkládací patka (viz obrázek D) Odkládací patka (25) umožňuje odložení elektrického nářadí ihned po práci bez nebezpečí poškození obrobku nebo hoblovacího nože. Při práci je odkládací patka (25) otočená nahoru azadní část plazu (7) je volná. Upozornění: Odkládací patka (25) se nesmí demontovat. Uvedení do provozu u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit súdaji na typovém štítku elektronářadí. Elektronářadí označené 230V smí být provozováno ina 220V. Zapnutí avypnutí u Zajistěte, abyste mohli ovládat spínač, aniž byste pustili rukojeť. Pro zapnutí elektronářadí nejprve stiskněte blokování zapnutí (4) apoté stiskněte vypínač (5) adržte ho stisknutý. Pro vypnutí elektronářadí vypínač (5) uvolněte. Upozornění: Zbezpečnostních důvodů nelze vypínač (5) zaaretovat, nýbrž musí být během provozu neustále stisknutý. Pracovní pokyny u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Hoblování (viz obrázek D) Nastavte požadovanou hloubku úběru anasaďte elektrické nářadí přední částí plazu (7) na obrobek.u Elektronářadí veďte proti obrobku pouze zapnuté. Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj vobrobku vzpříčí. Zapněte elektrické nářadí aveďte ho srovnoměrným posuvem přes hoblovaný povrch. Pro docílení kvalitního povrchu pracujte jen smalým posuvem atlačte uprostřed na plaz. Při hoblování tvrdých materiálů, např. tvrdého dřeva, atéž při využití maximální šířky hoblování nastavte jen malou hloubku úběru apříp. zmenšete posuv hoblíku. Nadměrný posuv snižuje kvalitu povrchu amůže vést krychlému ucpání vyfukování třísek. Pouze ostré hoblovací nože zabezpečují dobrý řezný výkon ašetří elektrické nářadí. Integrovaná odkládací patka (25) umožňuje také pokračovat vhoblování po přerušení práce na libovolném místě obrobku: – Nasaďte elektrické nářadí sodkládací patkou sklopenou dolů na místo obrobku, které se má dále hoblovat. – Zapněte elektrické nářadí. – Přesuňte přítlak na přední plaz apomalu posouvejte elektrické nářadí dopředu (➊). Odkládací patka se přitom odklopí nahoru (➋), takže zadní část plazu znovu dosedá kobrobku. – Veďte elektrické nářadí se stejnoměrným posuvem přes hoblovaný povrch (➌). Srážení hran (viz obrázek E) Drážka ve tvaruV (8), která se nachází vpředním plazu, umožňuje rychlé ajednoduché srážení hran obrobku. Ktomu nasaďte hoblík drážkou ve tvaruV na hranu obrobku aveďte ho podél ní. Použitá drážka Rozměra (mm) Žádná 0–4 Střední 4–9 Hoblování spodélným/úhlovým dorazem (viz obrázky F–

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Technicke podklady u: * Hoblík Objednací číslo
