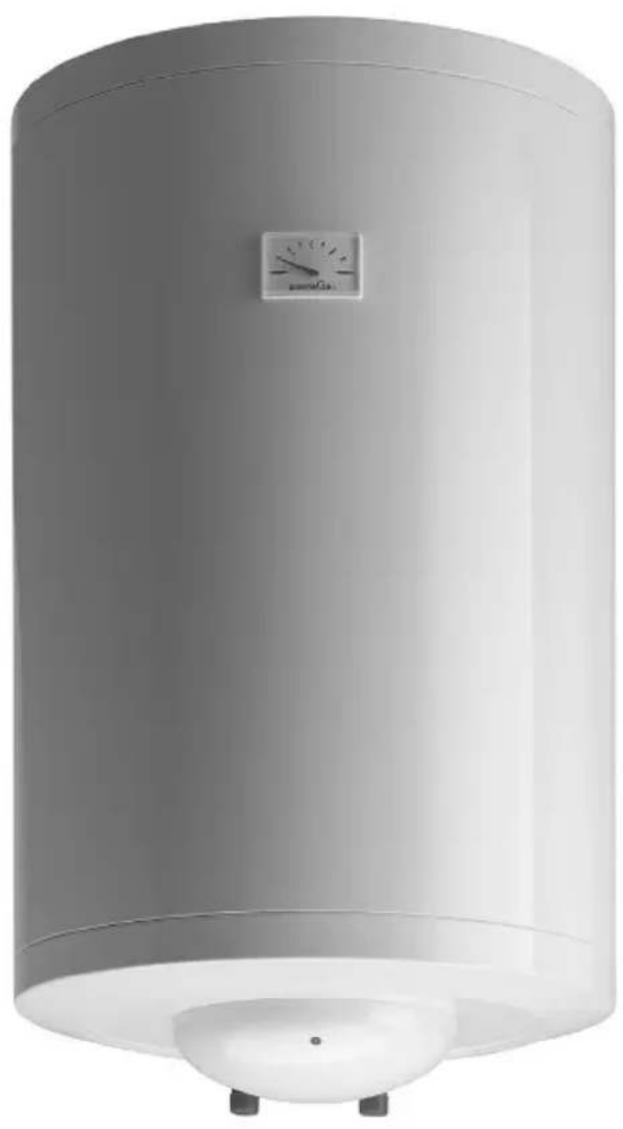

TG100NC6 - Kotao GORENJE - Besplatni korisnički priručnik

Tip proizvoda	Električni akumulacioni bojler
Brend	Gorenje
Model	TG100NC6
Zapremina (kapacitet)	100 litara
Nazivni pritisak	0,6 MPa (6 bara)
Težina praznog	34 kg
Težina punog	134 kg
Priključna snaga	2000 W
Napon napajanja	230 V ~
Vreme zagrevanja na 75 °C	Oko 3 h 55 min
Količina pomešane vode na 40 °C	200 litara
Potrošnja energije (održavanje na 65 °C)	2,20 kWh/24h
Zaštita od korozije	Emajlirani rezervoar + magnezijumska anoda
Dimenzije (V x Š x D)	926 x 715 x 200 mm
Priključak za vodu	Ulaz hladne vode (plavo) i izlaz tople vode (crveno) – kompatibilan sa otvorenim i zatvorenim sistemima
Električni priključak	Kabl H05VV-F 3G 1,5 mm², minimalni presek 1,5 mm²
Podesiva temperatura	20 °C do 75 °C (preporučeno fabričko podešavanje)
Materijal rezervoara	Emajlirani čelik
Zaštitna anoda	Magnezijumska anoda (provera svakih 36 meseci)
Sigurnosni uređaj	Sigurnosni ventil, bipolarni termalni osigurač
Održavanje	Spoljno čišćenje blagim rastvorom; uklanjanje kamenca i provera anode od strane ovlašćenog tehničara
Stepen zaštite	U skladu sa standardima IEC 60364-7-701 (instalacija u prostoriji sa vodom)

Često postavljana pitanja - TG100NC6 GORENJE

Koji je kapacitet bojlera TG100NC6?

Kapacitet je 100 litara, pogodan za prosečnu kućnu upotrebu.

Koji je maksimalni pritisak vode koji se podnosi?

Nazivni pritisak je 0,6 MPa (6 bara). Ako pritisak u mreži prelazi 0,5 MPa, potrebno je ugraditi redukcioni ventil.

Kako instalirati bojler u zatvorenom sistemu (pod pritiskom)?

Za zatvoreni sistem koristite sigurnosnu grupu ili sigurnosni ventil montiran na ulazu hladne vode. Ventil mora imati ispust u atmosferu i redovno se testirati. Ne postavljajte zaporni ventil između bojlera i ventila.

Kako priključiti bojler na električnu mrežu?

Priključak mora izvršiti kvalifikovani tehničar. Koristite kabl minimalnog preseka 1,5 mm² (H05VV-F 3G 1,5 mm²). Između uređaja i mreže mora biti instaliran svepolni prekidač. Pre bilo kakve intervencije obavezno isključite napajanje.

Koja je maksimalna temperatura vode?

Temperatura je podesiva od 20 °C do 75 °C. Fabričko podešavanje (oko 65 °C) se preporučuje za dobar balans između udobnosti i uštede energije.

Kako održavati zaštitnu anodu?

Magnezijumsku anodu treba proveravati najmanje svakih 36 meseci od strane ovlašćenog tehničara. Ako je istrošena, mora se zameniti kako bi se osigurala zaštita rezervoara od korozije.

Šta učiniti u slučaju kapanja na sigurnosnom ventilu?

Blago kapanje je normalno tokom zagrevanja. Ako je kapanje prekomerno, proverite da pritisak u mreži ne prelazi 0,6 MPa. Možete ugraditi ekspanzionu posudu od 3 litra na ulazu hladne vode kako biste smanjili pojavu.

Kako isprazniti bojler?

Isključite uređaj iz električne mreže. Otvorite slavinu tople vode. Postavite sigurnosni ventil u test poziciju da ispustite vodu, ili koristite T-priključak na ulazu hladne vode za pražnjenje odozdo.

Da li se uređaj može instalirati u kupatilu?

Da, pod uslovom da se poštuje standard IEC 60364-7-701 (VDE 0100 deo 701) koji se odnosi na električne instalacije u prostorijama sa kadom ili tušem.

Šta učiniti ako bojler ne greje?

Prvo proverite napajanje i osigurač. Indikatorska lampica treba da zasvetli. Ako problem potraje, kontaktirajte servisnu službu. Ne pokušavajte sami da popravite unutrašnjost uređaja.

KORISNIČKI PRIRUČNIK TG100NC6 GORENJE

TG 30 - 200 N

Navodila za uporabo 3

Instructions for Use 7

Gebrauchsanweisung 11

РуковODEТВО NO зкплuyaразец 15

Upute za upotrebu 19

Уразства за у鞘отpeбa 23

Námod k obssluze 27

Instrukcja obslugi 31

Инсрукции за у鞘отpeбa 35

Használati útmutató 39

Уразства за у鞘отpeбy 43

Upute za upotrebu 47

Udhězime pěr pěrdoram 51

Instruktiuni de/utilizare 55

Námod na obssluhu 59

Naudojimo instrukcija 63

Notice d'utilisation 67

Gebruiksaanwijzing 71

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (UPOŠTEVAJOČ TUDI OTROKE) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALNIMI SPOSOBNOSTMI ALI S POMANJKANJEM IZKUŠENJ OZ. ZNANJEM, RAZEN ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE, S STRANI OSEBE ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 8 mm. Steno s slabo nosilnostjo morate na mestih, kamor ga boste obesili, primerno ojačati. Grelnik smete pritrditi na steno samo pokončno. Zaradi lažje kontrole in menjave magnezijeve anode, vam priporočamo, da med vrhom grelnika in stropom pustite dovolj prostora (glej mero G na skici - Priključne in montažne mere). V nasprotnem primeru bo ob servisnem posegu potrebno grelnik demontirati s stene.

TEHNIČNE LASTNOSTI APARATA

Tip TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N TG 200 N
Prostornina [I]	30	50	80	100	120	150	200
Nazivni tlak [MPa]	0,6
Masa / napoljen z vodo [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozija zaščita kotla	Emajilirano / Mg anoda
Prikljucna moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [h]	105	155	305	355	435	545	740
Količina mešane vode pri 40°C [I]	50	89	145	200	236	298	399
Energijska poraba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15°C . 2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C , merjeno po EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje le eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev, nameščena pod izpustom varnostnega ventila, mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene instalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.

Zaprti (tlačni) sistem

Odprti (netlačni) sistem

Legenda:

1 - Varnostni ventil 6 - Preizkusni nastavek 2 - Preizkusni ventil 7 - Lijak s priključkom na odtok 3 - Nepovratni ventil 4 - Redukcijski ventil tlaka H - Hladna voda 5 - Zaporni ventil T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od 0,5 MPa (5 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G 1,5 mm²). Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Ob montaži priključnega kabla je potrebno zvezati tudi priključni žici kontrolne svetilke v za to predvideni priključni puši na termostatu, ki sta označeni z 1 in 2 oziroma z A in B pri alternativni izvedbi termostata.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno instalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi instalacijskimi predpisi.

Legenda:

1 - Termostat in dvopolna toplotna varovalka 2 - Grelo 3 - Priključna sponka 4 - Kontrolna svetilka

L - Fazni vodnik N - Nevtralni vodnik - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo. Temperaturo vode v aparatu samodejno uravnava termostat, ki je nastavljen tovarniško. Nastavitev lahko spremenite z vrtenjem nastavitvenega vijaka na termostatu v notranjosti grelnika. Nastavljivo območje sega od 20 do 75 °C. Spreminjanje tovarniških nastavitev vam ne priporočamo, saj vam ta zagotavlja najbolj ekonomično porabo električne energije in manjše izločanje vodnega kamna.

Delovanje električnega grela pokaže kontrolna svetilka. Grelnik ima na obodu bimetalni termometer, ki se odkloni v smeri urinega kazalca proti desni, kadar je v grelniku prisotna topla voda.

Če grelnika ne mislite uporabljati dalj časa, ga izklopite iz električnega omrežja. Kadar obstaja nevarnost, da bo voda v grelniku zmrznila, jo morate iz njega iztočiti. Voda iz grelnika se prazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev grelnika namestiti poseben fitting (T-kos) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma vrtljive kapice ventila v položaj kot pri preverjanju delovanja. Pred izpraznjenjem je grelnik potrebno izključiti iz električnega omrežja in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev v grelniku ostane manjša količina vode, ki izteče ob odstranitvi grelne prirobnice skozi odprtino grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerejavanje kotla velja le, če ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

Dragi kupec, zahvaljujemo se vam za nakup našega izdelka.

PRED NAMESTITVIJO IN PRVO UPORABO ELEKTRIČNEGA GRELNIKA VODE NATANČNO PREBERITE TA NAVODILA.

TA NAPRAVA NI NAMENJENA ZA UPORABO S STRANI OSEB (VKLJUČNO Z OTROKI) Z ZMANJŠANIMI FIZIČNIMI, SENZORIČNIMI ALI DUŠEVNIMI SPOSOBNOSTMI ALI S POMANJKANJEM IZKUŠENJ IN ZNANJA, RAZEN ČE SO POD NADZOROM ALI SO BILE POUČENE O UPORABI NAPRAVE S STRANI OSEBE, ODGOVORNE ZA NJIHOVO VARNOST.

OTROKE JE TREBA NADZOROVATI, DA SE ZAGOTOVI, DA SE NE IGRAJO Z NAPRAVO.

Ta grelnik vode je bil izdelan v skladu z ustreznimi standardi in ga je preizkusila ustrezna pooblaščena institucija, kot je razvidno iz varnostnega certifikata in certifikata o elektromagnetni združljivosti. Tehnične značilnosti izdelka so navedene na nalepki, nameščeni med dovodno in odvodno cevjo. Namestitev mora izvesti usposobljeno osebje. Vsa popravila in vzdrževalna dela v grelniku vode, npr. odstranjevanje vodnega kamna ali pregled/zamenjava zaščitne protikorozijske anode, mora izvesti pooblaščeni serviser.

VGRADNJA

Grelnik vode je treba vgraditi čim bližje izhodom. Pri nameščanju grelnika vode v prostoru s kadjo ali prho upoštevajte zahteve, določene v standardu IEC 60364-7-701 (VDE 0100, del 701). Na steno ga je treba pritrditi z ustreznimi vijaki s premerom najmanj 8mm. Stena s šibko nosilnostjo mora biti na mestu, kjer bo grelnik vode obešen, ustrezno ojačana. Grelnik vode je lahko na steno pritrjen samo navpično. Priporočamo, da je razdalja med grelnikom vode in stropom dovolj velika, da omogoča enostavno zamenjavo MG anode (glej dimenzijo G v načrtu namestitve), da bi se izognili nepotrebnemu demontiranju grelnika med servisnim posegom.

TEHNIČNE LASTNOSTI NAPRAVE

Type TG 30 N TG 50 N TG 80 N TG	100 N TG 120	NTG 150 N	TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N	TG 200 N
Volume [I]	30 50 80 100	120 150 200
Rated pressure [MPa]	0,6
Weight / Filled with water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Anti-corrosion protection of tank	Enameled / Mg Anode
Connected power [W]	2000
Voltage [V~]	230
Heating time to 75°C 1) [h]	105	155	305	355	435	545	740
Quantity of mixed water at 40°C [I]	50	89	145	200	236	298	399
Energy consumption 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja cele zapremine grejača pomoću električnog potapajućeg grejača pri ulaznoj temperaturi hladne vode iz vodovoda od 15°C. 2) Potrošnja energije za održavanje stabilne temperature vode u bojleru od 65°C pri temperaturi okoline od 20°C, merena prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	1 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 507	260

Priključne i instalacione dimenzije bojlera [mm]

PRIKLJUČAK NA VODOVOD

Priključci bojlera za ulaznu i izlaznu vodu su obeleženi bojama. Priključak za dovod hladne vode je plave boje, dok je izlaz tople vode crvene boje.

Bojler se može priključiti na vodovod na dva načina. Zatvoreni sistem pod pritiskom omogućava više mesta potrošnje, dok otvoreni gravitacioni sistem omogućava samo jedno mesto potrošnje. Mešačice (slavine) takođe moraju biti kupljene u skladu sa izabranim načinom instalacije.

Otvoreni gravitacioni sistem zahteva ugradnju nepovratnog ventila kako bi se sprečilo isticanje vode iz rezervoara u slučaju prestanka ili prekida dovoda vode. Ovaj način instalacije zahteva upotrebu protočne mešačice. Pošto zagrevanje vode povećava njenu zapreminu, to uzrokuje kapanje slavine. Kapanje se ne može zaustaviti daljim zatezanjem; naprotiv, zatezanje može samo oštetiti slavinu.

Zatvoreni sistem pod pritiskom zahteva upotrebu mešačica pod pritiskom. Iz sigurnosnih razloga, dovodna cev mora biti opremljena sigurnosnim nepovratnim ventilom ili, alternativno, ventilom sigurnosne klase koji sprečava da pritisak u rezervoaru pređe nominalni pritisak za više od 0,1 MPa. Izlazni otvor na sigurnosnom ventilu mora biti opremljen izlazom za atmosferski pritisak.

Zagrevanje vode u bojleru uzrokuje povećanje pritiska u rezervoaru do nivoa koji je podešen sigurnosnim ventilom. Pošto se voda ne može vratiti u vodovodni sistem, to može dovesti do kapanja iz izlaza sigurnosnog ventila. Kapanje se može odvesti u odvod postavljanjem hvatača neposredno ispod sigurnosnog ventila. Odvod postavljen ispod izlaza sigurnosnog ventila mora biti usmeren vertikalno i smešten u okruženju bez opasnosti od smrzavanja.

Ukoliko postojeća instalacija ne omogućava odvođenje kapanja iz sigurnosnog nepovratnog ventila u odvod, možete izbeći kapanje ugradnjom ekspanzione posude od 3 litra na dovodnu cev bojlera.

Da bi se obezbedio ispravan rad sigurnosnog ventila, korisnik mora periodično vršiti proveru sigurnosnog ventila. Da biste proverili ventil, otvorite izlaz sigurnosnog nepovratnog ventila okretanjem ručice ili odvrtanjem navrtke ventila (u zavisnosti od tipa ventila). Ventil ispravno radi ako voda izlazi iz mlaznice kada je izlaz otvoren.

Legenda:

1 - Sigurnosni ventil 6 - Kontrolni priključak 2 - Ispitni ventil 7 - Levak sa izlaznim priključkom 3 - Nepovratni ventil 4 - Redukcioni ventil H - Hladna voda 5 - Zaporni ventil T - Topla voda

Između bojlera i povratnog sigurnosnog ventila ne sme se ugraditi zaporni ventil jer bi se time ometala funkcija povratnog sigurnosnog ventila.

Bojler se može priključiti na kućnu vodovodnu mrežu bez redukcionog ventila ako je pritisak u mreži manji od 0,5 MPa (5 bara). Ako pritisak prelazi 0,5 MPa (5 bara), mora se ugraditi redukcioni ventil. Pre električnog priključivanja bojler se obavezno mora napuniti vodom. Pri prvom punjenju, slavina za toplu vodu na mešalici mora biti otvorena. Kada se bojler napuni vodom, voda počinje da teče kroz izlaznu cev mešalice.

PRIKLJUČIVANJE BOJLERA NA ELEKTRIČNU MREŽU

Pre priključivanja na električnu mrežu, u bojler ugradite priključni kabl minimalnog prečnika 1,5 mm² (H05VV-F 3G 1,5 mm²). Za to je potrebno ukloniti zaštitnu ploču sa bojlera.

Priključivanje bojlera na električnu mrežu mora se izvesti u skladu sa standardima za električne instalacije. Između bojlera i stalnog priključka na napajanje ugradite prekidač za isključivanje (koji razdvaja sve polove od električne mreže), u skladu sa nacionalnim propisima.

Legenda:

1 - Termostat i bipolarni termoosigurač 2 - Električni grejač 3 - Priključna stezaljka 4 - Signalna lampica

L - Fazni provodnik

N - Neutralni provodnik

• Provodnik za uzemljenje

Električna instalacija

PAŽNJA: Pre svakog zahvata u unutrašnjost bojlera, on se mora obavezno isključiti iz električne mreže!

UPOTREBA I ODRŽAVANJE

Nakon priključenja na vodovodnu i električnu mrežu, bojler je spreman za upotrebu. Temperatura vode u uređaju se automatski reguliše termostatom koji je fabrički podešen. Podešavanje se može promeniti okretanjem zavrtnja za podešavanje na termostatu unutar bojlera. Opseg podešavanja je između 20°C i 75°C. Ne preporučujemo menjanje fabričkog podešavanja, jer ono obezbeđuje najekonomičniju potrošnju električne energije i najmanje taloženje kamenca. Rad električnog grejača prikazuje kontrolna lampica. Na kućištu bojlera je montiran bimetalni termometar koji pokazuje u smeru kazaljke na satu (udesno) kada god u bojleru ima tople vode.

Kada se bojler neće koristiti duže vreme, mora se isključiti iz električne mreže. Pri bilo kakvom riziku od smrzavanja vode u bojleru, voda se mora isprazniti iz njega. Voda se ispušta iz bojlera kroz ulaznu cev. U tu svrhu, poseban priključak (T-komad) mora se montirati između sigurnosnog ventila i ulazne cevi bojlera, ili slavina za ispuštanje. Bojler se može isprazniti direktno kroz sigurnosni ventil, okretanjem ručice ili rotirajućeg poklopca ventila u isti položaj kao za proveru rada. Pre ispuštanja, uverite se da je bojler isključen iz napajanja, otvorite toplu vodu na priključenoj mešalici. Nakon ispuštanja kroz ulaznu cev, u bojleru ostaje još vode. Preostala voda će se ispustiti nakon skidanja grejnog prirubničkog poklopca, kroz otvor za grejni prirubnički poklopac.

Spoljašnji delovi bojlera mogu se čistiti blagim rastvorom deterdženta. Ne koristite rastvarače i abrazivna sredstva.

Redovni preventivni pregledi obezbeđuju besprekoran rad i dug vek vašeg bojlera. Prvi od ovih pregleda treba da obavi ovlašćeni servis oko dve godine od instalacije, kako bi se proverilo stanje zaštitne antikorozivne anode i uklonio kamenac i sediment po potrebi. Kamenac i sediment na zidovima rezervoara i na grejnom elementu su proizvod kvaliteta, količine i temperature vode koja protiče kroz bojler. Servis takođe treba da izda izveštaj o stanju i preporuči približan datum sledećeg pregleda.

Nikada ne pokušavajte sami da popravite bilo kakve kvarove na bojleru, već o tome obavestite najbliži ovlašćeni servis.

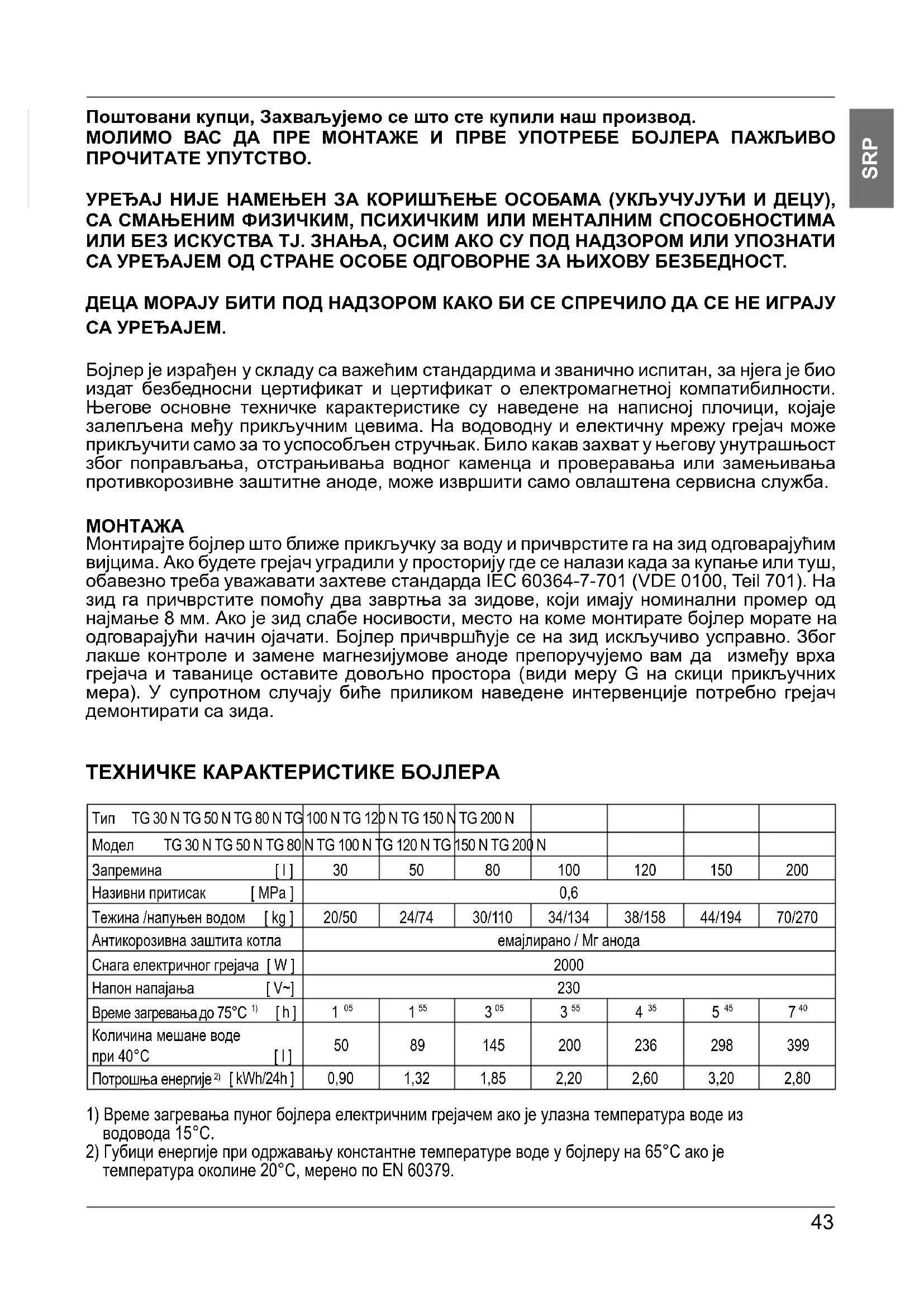

Poštovani kupče, zahvaljujemo vam se na kupovini našeg proizvoda.

MOLIMO VAS DA PAŽLJIVO PROČITATE UPUTSTVA PRE UGRADNJE I PRVE UPOTREBE BOJLERA.

Ovaj uređaj nije namenjen za upotrebu od strane osoba (uključujući decu) sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima, ili bez iskustva i znanja, osim ako su pod nadzorom ili su dobili uputstva o korišćenju uređaja od osobe odgovorne za njihovu sigurnost.

Decu treba nadgledati kako bi se osiguralo da se ne igraju uređajem.

Proizvodnja bojlera je izvršena u skladu sa važećim standardima. Uređaj je podvrgnut odgovarajućem ispitivanju i opremljen je sigurnosnim sertifikatom i sertifikatom o elektromagnetnoj kompatibilnosti. Njegove osnovne tehničke karakteristike su na pločici sa nazivom koja je zalepljena između dve priključne cevi. Bojler sme da priključi na vodovodnu i električnu mrežu samo za to osposobljen stručnjak. Intervencije u unutrašnjosti zbog popravke, uklanjanja kamenca i kontrole ili zamene anodne zaštite od korozije sme da izvrši samo ovlašćeni servis.

UGRAĐIVANJE

Bojler montirajte što bliže mestu potrošnje. Prilikom montaže bojlera u prostoriji gde se nalaze kada ili tuš, neophodno je uzeti u obzir zahteve standarda IEC 60364-7-701 (VDE 0100, deo 701). Uređaj se pričvršćuje na zid pomoću dve zidne zavrtnje prečnika najmanje 8 mm. Bojler pričvrstite na zid pomoću zidnih zavrtanja. Zid slabe nosivosti morate na mestu gde ćete ga okačiti odgovarajuće ojačati. Bojler smete pričvrstiti samo vertikalno. Da biste lakše kontrolisali i zamenili magnezijumsku anodu, ostavite dovoljno prostora između bojlera i plafona (pogledajte meru G na skici priključnih dimenzija). Ako se ovo ne uzme u obzir, bojler će morati da se skine sa zida prilikom opisanog servisa.

TEHNIČKI PODACI UREĐAJA

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Volumen [I]	30 50 80 100	120 150 200
Nenndruck [MPa]	0,6
Gewicht / gefüllt mit Wasser [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Korrosionsschutz des Behalters	Emailiert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Aushlösspannung [V~]	230
Aufwärmungszeit bis 75°C 1) [h]	105	155	305	355	435	545	740
Mischwassermenge bei 40°C [I]	50 89 145 200	236 298 399
Bereitschaftsstromverbrauch 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Ove vrednosti važe za mešanje vode iz vodovoda od oko 15°C i tople vode iz bojlera na temperaturi vode od 65°C. 2) Mereno na 65°C temperature vode (prema EN 60379).

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	61 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 5	00 507 260

G

Dimenzije za ugradnju [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Priključak na vodovod mora se izvesti prema DIN 1988. Dovod i odvod su obeleženi bojama na cevima bojlera. Dovod hladne vode je plave boje, a odvod tople vode je crvene boje. Bojler možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni sistem pod pritiskom omogućava korišćenje na više mesta potrošnje, dok otvoreni sistem bez pritiska dozvoljava samo jedno mesto potrošnje. U skladu sa izabranim sistemom priključka, morate nabaviti i odgovarajuće mešače.

Kod otvorenog sistema bez pritiska, pre bojlera mora se ugraditi nepovratni ventil koji sprečava isticanje vode iz bojlera kada u vodovodnoj mreži nema vode. Kod ovog sistema priključka morate koristiti mešalicu sa slobodnim izlivom. Prilikom zagrevanja, zapremina vode se povećava, što dovodi do kapanja iz izlivne cevi mešalice. Kada se dostigne podešena temperatura vode, kapanje prestaje. Snažnim zatezanjem ručice na mešalici ne možete sprečiti kapanje vode, već samo možete oštetiti mešalicu. Kod zatvorenog sistema priključka morate koristiti tlačne mešalice na mestu potrošnje. Za siguran rad obavezno ugradite sigurnosni ventil sa atestom na dovodnu cev ili sigurnosnu grupu koja sprečava porast pritiska veći od 0,1 MPa iznad nominalnog u bojleru. Izlazni otvor na sigurnosnom ventilu mora biti povezan sa atmosferom.

Da biste osigurali ispravno funkcionisanje sigurnosnog ventila, morate sami vršiti periodične provere. Pošto je povrat vode u vodovodnu mrežu sprečen, može doći do kapanja vode iz izlaznog otvora sigurnosnog ventila. Kapajuću vodu možete odvesti u odvod preko prihvatnog nastavka koji postavite ispod sigurnosnog ventila. Odvodna cev koja se postavlja ispod izlaza sigurnosnog ventila mora biti postavljena vertikalno nadole i u prostoru bez mraza.

Ako zbog nepravilno izvedene instalacije nije moguće odvesti kapajuću vodu iz nepovratnog ventila u odvod, kapanje se može izbeći ugradnjom ekspanzione posude zapremine 3 litre na dovodnu cev bojlera. Sigurnosni ventil se mora redovno aktivirati kako bi se uklonile naslage kamenca i proverilo da nije blokiran.

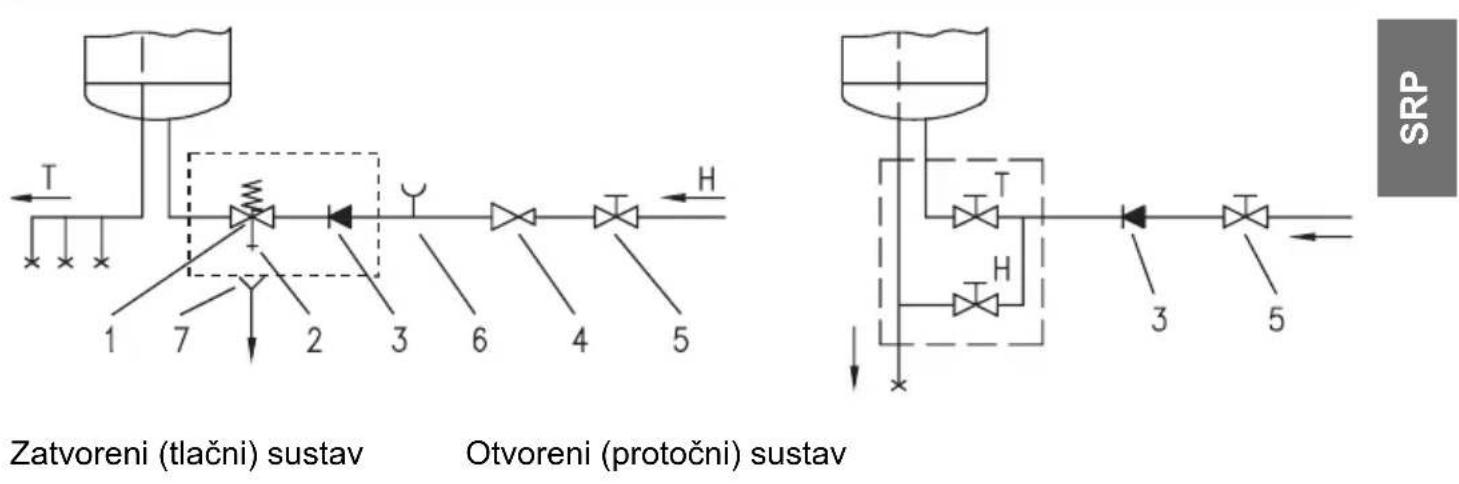

Tlačni sistem

Protočni sistem

Legenda:

1	-	Sicherheitsventil	6	-	Testa
2	- Testventil	7 - Trichter mit dem Anschluß
3	- Sperrventil	an den Ablauf
4	- Reduzierdruckventil	H - Kaltwasser
5	-	Sperrventil	T	-	W

Između bojlera i sigurnosnog ventila ne smete ugraditi zaporni ventil, jer time sprečavate dejstvo sigurnosnog ventila.

Bojler možete priključiti na vodovodnu mrežu bez redukcionog ventila ako je pritisak u mreži niži od 0,5 MPa (5 bara). Ako je vrednost pritiska veća od 0,5 MPa (5 bara), obavezno se mora ugraditi redukcioni ventil. Pre električnog priključenja, bojler obavezno prvo napunite vodom. Pri prvom punjenju otvorite slavinu za toplu vodu na mešalici.

Bojler je napunjen kada voda poteče kroz izlivnu cev mešalice.

PRIKLJUČAK NA ELEKTRIČNU MREŽU

Pre priključenja na električni krug, u bojler za toplu vodu treba ugraditi priključni kabl minimalnog prečnika 1,5 mm² (H05VV-F 3G 1,5 mm²). Da biste to mogli učiniti, morate odvrnuti zaštitni poklopac sa bojlera.

Priključivanje bojlera na električnu mrežu mora biti u skladu sa normama za električne instalacije. Između bojlera i trajne instalacije mora se ugraditi uređaj za odvajanje svih polova od električne mreže, u skladu sa nacionalnim propisima o instalacijama.

Na kućištu bojlera je ugrađen bimetalni termometar, čija se kazaljka kreće od 0 u smeru kazaljke na satu kada u bojleru ima vode.

Legenda:

1 - Termostat sa dvopolnim termoosiguračem 2 - Grejač 3 - Priključna stezaljka 4 - Kontrolna lampica

L - Fazni provodnik

N - Neutralni provodnik

Zaštitni provodnik

Šema električnog priključka

UPOZORENjE: Pre svake intervencije u unutrašnjosti uređaja, obavezno isključite bojler iz električne mreže.

RUKOVANjE I ODRŽAVANjE

Nakon priključivanja na vodovodnu i električnu mrežu, bojler je spreman za upotrebu. Temperatura vode u uređaju se automatski podešava fabrički podešenim termostatom.

Podešavanje možete promeniti okretanjem zavrtnja za podešavanje na termostatu u unutrašnjosti bojlera. Opseg podešavanja je od 20° do 75°C. Ne preporučujemo vam menjanje fabričkog podešavanja, jer ono obezbeđuje ekonomičnu potrošnju električne energije i minimalno taloženje kamenca.

Funkcionisanje električnog grejača prikazuje se kontrolnom lampicom. Na spoljnoj strani bojlera takođe je ugrađen termometar koji pokazuje temperaturu vode.

Ako ne nameravate da koristite bojler, isključite ga iz električne mreže. Ako postoji opasnost od mraza, morate ispustiti vodu.

Spoljašnjost bojlera čistite blagim rastvorom sredstva za pranje. Nemojte koristiti razređivače i jaka sredstva za čišćenje. Voda iz bojlera izlazi kroz dovodnu cev bojlera. U tu svrhu je korisno da pri montaži između sigurnosnog ventila i dovodne cevi bojlera ugradite poseban fitting (T-komad) ili ispusni ventil. Bojler možete isprazniti i direktno kroz sigurnosni ventil okretanjem ručice ili okretne kape ventila u položaj kao pri funkcionalnoj proveri. Pre pražnjenja, bojler mora biti isključen iz električne mreže, a zatim otvorite slavinu tople vode na priključenoj mešalici. Nakon što voda istekne kroz dovodnu cev, u bojleru ostaje još malo vode koja istekne kroz otvor grejnog prirubnice kada se ona ukloni.

Redovnim servisnim pregledima obezbedićete ispravno funkcionisanje i dug vek trajanja bojlera. Prvi pregled treba da obavi ovlašćeni servis otprilike dve godine nakon priključenja. Pri pregledu, serviser proverava stanje antikorozivne zaštitne anode i po potrebi uklanja kamenac koji se nakupio unutar bojlera u zavisnosti od kvaliteta, količine i temperature potrošene vode. Servis će vam, prilikom pregleda bojlera, na osnovu utvrđenog stanja predložiti i datum sledećeg pregleda.

Molimo vas da eventualna oštećenja na bojleru ne popravljate sami, već o tome obavestite najbliži ovlašćeni servis.

Poštovani kupče, zahvaljujemo vam se na kupovini našeg proizvoda. Molimo vas da pre instalacije i prve upotrebe bojlera pažljivo pročitate uputstvo.

Uređaj nije namenjen za upotrebu od strane osoba (uključujući decu) sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima, ili bez iskustva i znanja, osim ako su pod nadzorom osobe odgovorne za njihovu bezbednost.

Deca moraju biti pod nadzorom kako se ne bi igrala sa uređajem.

Bojler je proizveden u skladu sa važećim standardima i ispitan je, te ima zaštitni sertifikat i sertifikat o elektromagnetnoj kompatibilnosti. Osnovne karakteristike uređaja navedene su u tabeli podataka koja se nalazi u prilogu. Priključivanje na električnu mrežu i vodovod može obaviti samo ovlašćeni stručnjak. Takođe, servisiranje unutrašnje opreme, uklanjanje kamenca, proveru ili zamenu antikorozivne zaštitne anode može obaviti samo ovlašćeni servis.

Montaža

Грејач може бити постављен што ближе местима забора воде. При монтажи бојлера у просторији, где се налазе када или туш, неопходно је обавезно поштовати захтеве стандарда IEC 60364-7-701 (VDE 0100, део 701). Зид на који се причвршћује помоћу зидних вијака минимално номиналног пречника 8 мм. Зидови под слабијом носивошћу на местима где ће висити грејач, неопходно је одговарајуће учвршћење. Грејач може бити постављен на зид само у вертикалном положају. За лакши контролисање и одржавање анодe, препоручује се оставити довољно места између горњег краја бојлера и плафона (видети размеру Г на слици размера спојница). У противном случају, неопходно је бојлер при ремонту скинути са зида.

ТЕХНИЧКЕ КАРАКТЕРИСТИКЕ АПАРАТА

Тип	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Модень	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Оьем [I]	30	50	80	100	120	150	200
Номиналовские давлие [MPa]	0,6
Вес/наполеного вodз [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Протibокорpoизионна зашита котла	эмалированный / Мб под
Приссантулья мошносты [W]	2000
Нарожени [V~]	230
Вреваянера до 75°C [h]	1°55	1°55	3°05	3°55	4°35	5°45	7°40
Колочевский сменчимов вodь при 40°C [I]	50	89	145	200	236	298	399
ПOTравлике электосяпгий [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време загревања целог обема бојлера електричним грејним елементом при температури хладне воде из водовода 15°C 2) Потрошња електричне енергије при одржавању константне температуре у бојлеру 65°C и при температури околине 20°C, измерена према EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

Г

Прикључне и монтажне димензије грејача [мм]

ПРИКЉУЧЕЊЕ НА ВОДОВОД

Прикључак за довод или одвод воде означен је различитом бојом: плава – хладна вода, црвена – топла. Грејач може бити прикључен на водовод на два начина. Затворена акумулациона системa прикључења обезбеђује воду на неколико места, а отворена проточна системa – само на једном месту. Потребно је користити одговарајући мешач у зависности од изабраног система прикључења.

У отвореној проточној системи потребно је пре грејача уградити неповратни вентил, који ће спречити цурење воде из котла у случају да у водоводу не буде воде. При таквом систему прикључења неопходно је користити проточни мешач. У грејачу се повећава запремина воде услед загревања, што изазива цурење воде из цеви мешача. Не смете покушавати да затворите воду из мешача јаким завртањем славине, јер то може оштетити мешач.

У затвореном акумулационом систему прикључења на местима забора воде неопходно је користити акумулационе мешаче. На доводну цев због безбедности рада неопходно је обавезно уградити сигурносни вентил или сигурносну групу, која спречава повећање притиска веће од 0,1 MPa номиналног. Испусни отвор на сигурносном вентилу мора обавезно имати излаз ка атмосферском притиску.

При загревању притисак воде у котлу повећава се до нивоа који је подешен на сигурносном вентилу. Пошто је повратак воде у водовод немогућ, вода може капати из одводног отвора сигурносног вентила. Ову воду можете одвести у одвод помоћу специјалне посуде, коју треба поставити испод сигурносног вентила. Одводна цев, која се налази испод одводног вентила, мора бити постављена у одвод и то право надоле и у незамрзавајућу средину.

B clyuae, ecn HeBO3MOxHO BCJeDCTBne HECOOTBETCTBYUoIeRO MOHTaXa BODy, KOTopra Kaanaet, npOBecTu N3 BO3BpaTHoro IppeOxpaHnteHoro KlaNaHa B OTTOK, Bbl MoXTe N36eYb KaanHry BoDbl C BMOnTupOBaHNem paCShpNTeHoro cocya obbema 3 nHa BnyckHoi TpyBe BODoHarpeBaTeJia.

Za redovnu proveru sigurnosnog ventila potrebno je periodično vršiti kontrolu. Prilikom provere potrebno je pomeriti ručicu ili odvrtanjem matice ventila (zavisno od tipa ventila) otvoriti ispust vode iz povratnog sigurnosnog ventila. Kroz ispusnu cev mora poteći voda, to znači da ventil radi besprekorno.

Zatvoreni (akumulacioni) sistem

Otvoreni (protočni) sistem

Legenda:

1-Sigurnosni ventil

6-Ispitna slavina

2-Ispitni ventil

7-Levak sa priključkom na odvod

3-Nepovratni ventil

4- redukcioni ventil pritiska

H-Hladna voda

5-Zaporni ventil

T - Topla voda

Ne sme se ugrađivati zaporni ventil između bojlera i povratnog sigurnosnog ventila, jer ćete na taj način onemogućiti rad povratnog sigurnosnog ventila.

Uređaj se može priključiti na vodovod u domu bez redukcionog ventila ako je pritisak u njemu niži od 0,5 MPa (5 bara). Ako pritisak prelazi 0,5 MPa (5 bara), tada je potrebno obavezno ugraditi redukcioni ventil.

Pre priključenja na električnu mrežu, bojler je obavezno napuniti vodom. Pri prvom punjenju otvorite slavinu tople vode na mešaču. Bojler je napunjen kada voda počne da teče kroz izlaz mešača.

PRIKLJUČENJE NA ELEKTRIČNU MREŽU

Pre priključenja na električnu mrežu, u bojler je potrebno postaviti spojni kabl minimalnog preseka 1,5 mm² (H05VV-F 3G 1,5 mm²) i zatim otvoriti zaštitni poklopac.

Priključenje bojlera na električnu mrežu mora se izvršiti u skladu sa standardima za električne instalacije. Između bojlera i kabla mora biti ugrađen uređaj koji obezbeđuje isključenje svih polova od mreže napajanja, u skladu sa nacionalnim pravilima.

RUS

Legenda:

1 - Termostat i dvopolni termički osigurač 2 - Grejač 3 - Priključna skoba 4 - Kontrolna lampica

L - Fazni provodnik

N - Neutralni provodnik

PE - Zaštitni provodnik

Električna šema

PAŽNJA: pre nego što rastavite bojler, uverite se da je isključen sa električne mreže!

KORIŠĆENJE I ODRŽAVANJE

Bojlerom se može koristiti nakon priključenja na vodovod i električnu mrežu. Temperaturu vode u aparatu automatski održava termostat, podešen na fabrički način. Možete promeniti podešavanje, okrećući zavrtanj termostata unutar grejača. Možete podesiti željenu temperaturu od 20°C do 75°C. Ne preporučujemo vam da menjate fabričko podešavanje, jer vam ono obezbeđuje najekonomičnije trošenje električne energije i minimalno stvaranje kamenca. Indikator rada električnog grejača je kontrolna lampica. Bojler ima bimetalni termometar, koji se okreće udesno u smeru kazaljke na satu kada se u bojleru nalazi topla voda. Ako duže vreme nećete koristiti bojler, isključite ga iz električne mreže, a takođe je potrebno ispustiti vodu iz njega kako bi se izbeglo zamrzavanje. Voda izlazi iz bojlera kroz izlaznu cev bojlera. Zato se preporučuje da pri montaži između sigurnosnog ventila i izlazne cevi bojlera postavite poseban trokrak ventil ili izlazni ventil. Bojler se može isprazniti i neposredno kroz sigurnosni ventil okretanjem ručice ili rotirajuće glave ventila u položaj koji je potreban za kontrolu rada. Pre pražnjenja potrebno je bojler isključiti iz električne mreže, zatim otvoriti slavinu tople vode na mešaču. Posle ispuštanja vode kroz izlaznu cev, u bojleru će ostati mala količina vode koja će isteći nakon uklanjanja grejača, kroz otvor grejača.

BHeunHne yactn BOOnHaPBeBaTeIaNCTnTE cna6bIM paCTBOpOM CTnpaJIbHO rCpeDCTBA.He nCNoJIb3yIte pactBopNTeIeN arpeCCNBbIX NcTReuX CpeDCTB.

PekomeHdyem Bam npoBOnMbpeyIpa6Oy u donnncpck cnyk6bl. PepbI OcmOp T Heo6xOIMo npon3BeCTn np6n3ntelbHO uep3 Dba roda nocle hauana pa60bl. BbnoJHr8e oJONKeH yONHomouenHbI cneuaJIncT, KOtbpI npOBepaET COCTOAHNE npOTNBOKOPPO3NOHORO 3aUHTHO aHOa, I no Heo6xOIMocn OunuAet N3BeCTKOBbI HAnet, HAKANIBAOUcNc HbHYTpEHHNX NOBepxHOCTAx BOHOARPeBaTeLa B 3aBNCIMOCTN OT KauCtBA, KOInueCTBa N TEMpePaTypbI NCNoJB3OBaHHo BODbl. B COOTBETCTBm C COCTOAHmE BaIero BOHOARpeBaTeLa cepBnchA cnyk6a nocne ocMOTpa dact Bam peKomeHdaunIO O BpemeH CNeyUoJero OCmOtpa. CoCTOAHne npOTNBOKOPPO3NOHORO 3aUnTHoro aHOa npOBepaETc Bn3ayalbHO. 3aMeHa aHOda Heo6xOIMa, ecnn ppr OCmOTpe 6ydet OBapyKeHO, YTO DNAmETp aHOda CNbHo UMeHbUINcR INN OH BeCb NCNoJB3OBaH Do CTaNBOHO Jdpa. Bbl cmOKeTe noluyntb rapaHTnHoe o6cnykUBAHne ToJIbKO B clyuae, ecnn Bbl 6ydeTe peYIpaHPO npOBepaTB 3aUnTHbI aHOd.

Ppocm Bac He nbItaTbCn OTpEmOnTHnpoBaTb BoDoHarpeBaTeJb CaMoCTOaTeJbHo, a o6paataBcB cepBncHyO cnYk6y.

Poštovani kupče! Zahvaljujemo Vam na povjerenju što ste nam ga iskazali kupnjom našeg proizvoda.

MOLIMO VAS DA PRIJE MONTAŽE I PRVE UPORABE POMNO PROČITATE UPUTE ZA MONTAŽU, UPORABU I ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.

UREDAJ NIJE NAMIJENJEN ZA KORIŠTENJE OD STRANE OSOBA (UKLJUČUJUĆI DJECU) SA SMANJENIM FIZIČKIM, PSIHIČKIM ILI SENZORNIM SPOSOBNOSTIMA ILI NEDOSTATKOM ISKUSTVA I ZNANJA, OSIM AKO SU POD NADZOROM ILI SU POUČENI O KORIŠTENJU UREĐAJA OD STRANE OSOBE ODGOVORNE ZA NJIHOVU SIGURNOST.

DJECA TREBAJU BITI POD NADZOROM KAKO BI SE OSIGURALO DA SE NE I GRAJU UREĐAJEM.

Grijač je izrađen u skladu s važećim standardima i službeno je testiran. Za njega je izdan sigurnosni certifikat i certifikat o elektromagnetskoj kompatibilnosti. Osnovne tehničke karakteristike bojlera navedene su na natpisnoj pločici, nalijepljenoj između priključnih cijevi. Bojler priključuje na vodovodnu i električnu mrežu isključivo za to osposobljena stručna osoba. Zahvate u njegovu unutrašnjost zbog popravka, uklanjanje kamenaca te provjere ili zamjene zaštitne anode protiv korozije obavlja isključivo ovlaštena servisna služba.

MONTAŽA

Grijalicu montiramo što je moguće bliže potrošačkom mjestu. Ako ćete napravu za grijanje ugraditi u prostor u kojem se nalazi kada za kupanje ili tuš, obavezno morate uzeti u obzir zahtjeve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na zid ga pričvrstite dvjema vijcima za zidove nominalnog promjera minimalno 8 mm. Ako je zid namijenjen montaži grijalice nedostatne nosivosti, moramo ga primjereno ojačati. Grijalicu smijemo pričvrstiti na zid isključivo u okomitu položaju. Zbog lakše kontrole i zamjene magnezijske anode preporučujemo da između vrha naprave za grijanje i stropa ostavite dovoljno prostora (pogledaj mjeru G na skici priključnih mjera). U suprotnom će slučaju pri navedenom servisnom zahvatu biti potrebno napravu za grijanje demontirati sa zida.

TEHNIČKE ZNAČAJKE APARATA

Tip TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG 120 N TG 150 N TG 200 N
Korisni volumen [ ]	30	50	80	100	120	150	200
Nominalni tlak [ MPa ]	0,6
Masa grijalice/napunjene vodom [ kg ]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Zašita kotla od korozije	emajilirano / Mg anoda
Snaga elektricnog grijača [ W ]	2000
Prikljuci napon [ V~ ]	230
Vrijeme zagrijavanja do 75°C 1) [ h ]	105	155	305	355	435	545	740
Količina miješane vode pri 40°C [ I ]	50	89	145	200	236	298	399
Energetski gubici 2) [ kWh/24h ]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vrijeme zagrijavanja cjelokupne prostornine grijalice električnim grijačem pri ulaznoj temperaturi hladne vode iz vodovodne mreže 15°C. 2) Energetski gubici pri održavanju konstantne temperature vode u grijalici 65°C i temperaturi okoline 20°C, mjereno prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

Priključne i montažne mjere grijalice [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Dovod i odvod vode na cijevima bojlera označeni su bojom. Dovod hladne vode označen je plavom bojom, a odvod tople vode crvenom.

Bojler možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni, tlačni sistem priključenja omogućuje odljev vode na više odljevnih mjesta, a netlačni sistem dovoljan je samo za jedno odljevno mjesto. Odabir miješalice ovisi o izboru sistema priključenja.

Kod otvorenoga, netlačnog sistema, potrebno je ispred grijača ugraditi protupovratni ventil koji sprječava istjecanje vode iz kotla ukoliko u mreži ponestane vode. Kod ovog sistema priključenja morate koristiti protočnu miješalicu. U bojleru se zbog zagrijavanja zapremnina vode povećava, što prouzrokuje kapanje vode iz cijevi miješalice. Kapanje vode ne možete spriječiti jakim zatezanjem ručke na miješalici; na taj način jedino možete uništiti miješalicu. Kod zatvorenog, tlačnog sistema priključenja morate na odljevnim mjestima koristiti tlačne miješalice. Na dovodnu cijev je potrebno zbog sigurnog rada ugraditi sigurnosni ventil ili sigurnosnu grupu koja sprječava povišenje tlaka u kotliću više od 0,1 MPa iznad nominale. Ispusni otvor na sigurnosnom ventilu obavezno mora imati izlaz na atmosferski tlak.

Kod zagrijavanja vode u bojleru tlak vode se u kotlu povećava do granice, podešene na sigurnosnom ventilu. Budući da je vraćanje vode nazad u vodovodnu mrežu spriječeno, može doći do kapanja vode iz odvodnog otvora sigurnosnog ventila. Kapajuću vodu možete sprovesti u odvod preko lijevka za prihvat, koji namjestite ispod sigurnosnog ventila. Odvodna cijev koja se nalazi ispod ispusta sigurnosnog ventila mora biti postavljena vodoravno prema dolje u okolini, u kojoj ne dolazi do smrzavanja.

U slučaju da zbog neodgovarajuće izvedene instalacije nemate mogućnosti da vodu koja kaplje iz povratnog sigurnosnog ventila sprovedete u odvod, kapanje možete izbjeći ugradnjom ekspanzijske posude volumena 3 l na dovodnu cijev grijača.

Za pravilno djelovanje sigurnosnog ventila morate sami periodično provoditi kontrole. Pri provjeravanju morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o tipu ventila) otvoriti istjecanje iz povratnog sigurnosnog ventila. Pri tome mora kroz mlaznicu ventila za istjecanje priteći voda, što je znak da je ventil besprijekoran.

Zatvoreni (tlačni) sustav

Otvoreni (protočni) sustav

Legenda:

1 - Sigurnosni ventil 6 - Pokusni nastavak

2 - Pokusni ventil

3 - Nepovratni ventil

4 - Redukcijski ventil tlaka H - Hladna voda

5 - Zaporni ventil

T - Topla voda

7 - Cijev s priključkom na izljev

POZOR!

Između aparata i povratnog sigurnosnog ventila ne smijemo ugraditi zaporni ventil jer bismo time onemogućili djelovanje prvoga.

Grijalicu možemo priključiti na kućnu vodovodnu mrežu bez redukcijskog ventila, ako je tlak u mreži niži od 0,5 MPa (5 bara). Ako tlak prelazi 0,5 MPa (5 bara) treba obvezno ugraditi redukcijski ventil.

Bojler morate obavezno napuniti vodom pre priključenja na električnu mrežu. Kod prvog punjenja otvorite ručicu sa toplom vodom na mešalici. Bojler je napunjen kada voda proteče kroz cev mešalice.

PRIKLJUČAK NA ELEKTRIČNU MREŽU

Najpre sa raspakovane grijalice odvijačem skinemo zaštitnu kapu sa njenog kućišta.

Pre priključenja na električnu mrežu, potrebno je u napravu za grejanje ugraditi priključni kabl minimalnog preseka, barem 1,5 mm² (H05VV-F 3G 1,5 mm²).

Priključak grijalice na električnu mrežu moramo izvršiti u skladu sa važećim standardima za električne instalacije. Između naprave za grejanje vode i trajne instalacije mora biti ugrađen uređaj za odvajanje svih polova od napojne mreže u skladu sa nacionalnim instalacionim propisima.

Legenda:

1 - Termostat i dvopolni toplotni osigurač 2 - Grejač 3 - Priključna spojka 4 - Signalno svetlo

L - Fazni vodić N - Neutralni vodić - Zaštitni vodić

Električna spojna šema

PAŽNJA! Pre svakog posezanja u unutrašnjost grijalice istu obavezno isključimo iz električne mreže.

UPOTREBA I ODRŽAVANJE

Nakon priključenja na vodovodnu i električnu mrežu grijalica je spremna za upotrebu. Temperaturu vode u aparatu automatski podešava fabrički podešen termostat, a temperaturne vrednosti možemo sami menjati po želji okretanjem namenskog vijka termostata unutar grijalice. Područje podešavanja jeste od 20°C do 75°C. Budući da već fabrički podešen termostat obezbeđuje najekonomičniji utrošak električne energije kao i najmanju količinu stvaranja kamenca, fabrički podešene vrednosti nije preporučljivo menjati.

Delovanje električnog grejača prikazuje kontrolna lampica. Naprava za grejanje ima na obodu bimetalni termometar koji se, kada je u napravi za grejanje prisutna topla voda, naginje u smeru kazaljke na satu prema desno.

Ukoliko aparat ne kanimo koristiti duže vreme, isključimo ga iz električne mreže. Ako je grijalica montirana u prostoriji gde postoji opasnost od zamrzavanja, moramo ispustiti svu vodu iz grijalice. Voda iz naprave za grejanje se prazni kroz dovodnu cev naprave za grejanje. U tu svrhu preporučljivo je pri ugradnji, između sigurnosnog ventila i dovodne cevi naprave za grejanje, namestiti poseban fitting (T-komad) ili ispusni ventil. Napravu za grejanje možete takođe isprazniti neposredno kroz sigurnosni ventil pomeranjem ručice odnosno okretne kapice ventila, u položaj kao pri proveravanju delovanja. Pre ispražnjenja napravu za grejanje je potrebno isključiti iz električne mreže i zatim otvoriti ručicu za toplu vodu na priključenoj bateriji za mešanje. Nakon ispražnjenja vode kroz dovodnu cev u napravi za grejanje ostane manja količina vode koja, pri odstranjivanju grejaće prirubnice, iscuri kroz otvor grejaće prirubnice.

Vanjski dio bojlera čistite blagom otopinom praška za pranje. Ne koristite gruba sredstva za čišćenje.

Redovitom servisnom kontrolom osiguravate besprijekorno djelovanje i dugi rok trajanja bojlera. Jamstvo u slučaju ranjavanja vrijedi ukoliko ste vršili redovite preglede istrošenosti zaštitne anode. Razdoblje između pojedinih pregleda ne smije biti duži od 36 mjeseci. Preglede mora izvršiti ovlašteni serviser koji Vam pregled evidentira u jamstvenom listu proizvoda. Prilikom kontrole potrebno je provjeriti istrošenost zaštitne anode od korozije te po potrebi očistiti kamenac koji se glede kakvoće, količine i temperature potrošene vode nakupi u unutrašnjosti bojlera. Servisna služba preporučuje vam datum sljedeće kontrole, što ovisi o stanju bojlera.

POZOR! Eventualne kvarove grijalice ne popravljajte sami, već potražite stručnu intervenciju najbliže ovlaštene servisne službe.

Почитуван купувачу, Ви благодариме за довербата и изборот на нашиот производ!

Ве молиме, пред вградувањето и првата употреба на грејачот за вода, внимателно прочитајте ги нашите упатства.

Овој апарат не е наменет за користење од страна на лица (вклучувајќи ги и децата) со намалени физички, сензорни или ментални способности, или недостаток на искуство и знаење, освен ако тие не се под надзор или инструкции за употреба на уредот од одговорни за нивната безбедност.

Децата треба да бидат надгледувани за да се осигура дека тие не играат со апаратот.

Производот е изработен согласно со важечките стандарди и официјално испитан, исто така за него се издадени сертификат за безбедност и сертификат за електромагнетна компатибилност. Неговите основни технички карактеристики се наведени на натписната табличка, која е залепена помеѓу приклучните цевки на апаратот. Приклучувањето на бојлерот кон електричната или водоводната мрежа може да го врши само оспособено стручно лице. Поставувањето во неговата внатрешност поради поправки, отстранување на водниот камен или поради проверка или заменување на противкорозиската заштитна анода, може да го врши само овластена сервисна служба.

ВГРАДУВАЊЕ

Грејачот вграден е до изливното место. Доколку треба да го вградите во просторот каде што се наоѓа кадата за бањање или туширање, треба задолжително да се почитува барањето на стандардот IEC 60364-7-701 (VDE 0100, Teil 701). На ѕидот прицврстете го со две завртки за ѕидови, со номинален пречник од најмалку 8 mm. Ѕидовите и таваните со слаба носивост морате, на местото каде што ќе ја прикачите грејачката, соодветно да ги зајакнете. Грејачот прицврстувајте го на ѕидот само вертикално. Поради полесната контрола и менувањето на магнезиум анодата ви препорачуваме помеѓу врвот на грејачот и таванот да оставите доволно слободно место (гледај ја изместената F на цртежот на приклучни измери). Во спротивен случај ќе треба при секој сервисен зафат грејачот да се демонтира од таванот.

ТЕХНИЧКИ КАРАКТЕРИСТИКИ НА ГРЕЈАЧОТ

Тип	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Моden	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Зафатина [ ]	30	50	80	100	120	150	200
Номинален п ratник [MPa]	0,6
Текина / наллnet с овда [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Протаворозиона заштITA на кOTелOT	Емajлран / Мь做一个
Дачина на[eilektpruchnéг_REяч [W]	2000
Прinksуен наю [V~]	230
Вре'mе на загвање до 75°C [h]	1°5	1°55	3°55	3°55	4°35	5°45	7°40
Колочевно на мешана вODEпri 40°C [I]	50	89	145	200	236	298	399
Ураз徕ва на[e中医药а 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme na zagrevanje na celokupnata količina na voda vo rezervoarot so električen grejač pri vlezna temperatura na studena voda od vodovod do 15 °C. 2) Energetskite zagubi pri održuvanjeto na postojanata temperatura vo rezervoarot na 65 °C i pri temperatura na okolinata 20 °C, mereni spored EN 60379.

	A	B	C	D	E	F
TG 30 N	459	275	173	-	454	461
TG 50 N	561	365	185	-	454	461
TG 80 N	766	565	190	-	454	461
TG 100 N	926	715	200	-	454	461
TG 120 N	1081	865	205	-	454	461
TG 150 N	1296	1065	220	-	454	461
TG 200 N	1505	1050	444	800	500	507

G

Priključni montažni dimenzii na grejačot [mm]

PRIKLUČOK NA VODOVODNA MREŽA

Doveduvanjeto i odveduvanjeto na vodata se označeni so boja. Doveduvanjeto na ladna voda e označeno so sinja boja, a odveduvanjeto na topla voda so crvena boja.

Bojlerot možete da go priklučite kon vodovodnata mreža na dva načina. Zatvoreniot sistem na priklučuvanje (pod pritisok) vi omožuva odzem na voda na poveḱe mesta. Otvoreniot sistem na priklučuvanje (protočen) vi dozvoluva samo edno odzemno mesto. Izbranata izvedba na priklučuvanjeto bara vgraduvanje na soodvetna baterija za mešanje. Otvoreniot (protočen) sistem na priklučuvanje bara vgraduvanje na protočna mešalna baterija. Zadolžitelno e vgraduvanjeto na ne povraten ventil, koj što sprečuva praznenjeto na kotelot nazad vo vodovodnata mreža, vo slučaj na redukcija na voda. Poradi širenjeto na vodata pri greenjeto se zgolemuva volumenot, što predizvikuva pojava na kapki voda na odvodnata cevka na mešalnata baterija. Dokolku zategnuvanjeto na ventilot na mešalnata baterija nema da ja spreči pojavata na kapki voda, no može da predizvika raspliskuvanje na mešalnata baterija.

Zatvoreniot sistem na priklučuvanje, na odzemnite mesta bara vgraduvanje na mešalna baterija za rabota pod pritisok. Na dovodnata cevka poradi bezbednost na rabotenjeto zadolžitelno treba da se vgradi sigurnosen ventil ili sigurnosna grupa, koja sprečuva povisuvanje na pritisokot vo kotelot za poveḱe od 0,1 MPa nad nominalniot. Odvodniot otvor na bezbednosniot ventil treba zadolžitelno da ima izlez za atmosferski pritisok.

Poradi širenjeto na vodata pri greenjeto, vo kotelot se zgolemuva pritisokot do ona granica koja ja dozvoluva sigurnosniot ventil. Bidejḱi vraḱanjeto na vodata nazad vo vodovodnata mreža e sprečeno, može da dojde do pojava na kapki na voda od odvodniot otvor na sigurnosniot ventil. Kapkite voda možete da gi odvedete vo odvodot so pomoš na posebna cevka koja ḱe ja namestite pod sigurnosniot ventil. Odvodnata cevka namestena pod ispustot na sigurnosniot ventil mora da bide namestena vo nasoka pravo nadolu i vo mesto kade što ne zamrzuva. Vo slučaj ako pravilno soodvetno izvedenata instalacija nemate možnost vodata što kapi od povratniot sigurnosen ventil da ja sprovedete vo odvodot, kapeljite možete da gi izbegnete ako kaj dovodnata cevka na grejačot vgradite ekspanzionen sad so volumen od 3 l.

Za pravilno rabotenje na bezbednosniot ventil treba samite periodično da vršite kontrola. Pri proverkata treba so pomestuvanje na račkata ili so odvrtuvanje na maticata na ventilot (zavisno od vidot na ventilot) da go otvorite istekuvanjeto od povratniot bezbedosen ventil. Pri toa, niz plaznicata na ventilot za istekuvanje treba da proteče voda, što e znak deka ventilot e bespreken.

Zatvoren sistem (so pritisok)

Otvoren sistem (preleven)

Legenda:

1 - Cirkulaciona ventilacija 2 - Dovodna ventilacija 3 - Nepovratna ventilacija 4 - Redukciona ventilacija za pritisak 5 - Zatvoren ventil

6 - Dovodna nastavka 7 - Odlivnik sa priključkom na odvod H - Hladna voda T - Topla voda

Između preliva i povratne cirkulacione ventilacije ne smete da ugradite zatvoren ventil, inače će to onemogućiti funkcionisanje povratne cirkulacione ventilacije.

Preliv možete da priključite na vodovodnu mrežu bez redukcionog ventila ako je pritisak u mreži niži od 0,5 MPa (5 bara). Ako je pritisak veći od 0,5 MPa (5 bara), obavezno treba da se ugradi redukcioni ventil.

Pre priključivanja na električnu mrežu, prelivač morate najpre da napunite vodom. Pri prvom punjenju otvorite slavinu za toplu vodu na bateriji za mešanje.

Prelivač je napunjen kada voda počne da ističe iz izlivne cevi na mešalnoj bateriji.

PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU

Pre priključivanja na električnu mrežu treba u prelivač da se ugradi kabl za priključivanje, sa minimalnim presekom od 1,5 mm² (H05VV-F 3G 1,5 mm²). Zato morate da izvadite plastični zaštitni kapa.

Priključivanje prelivača na električnu mrežu mora da se izvede saglasno sa standardima za električne instalacije. Između preliva i trajne instalacije treba da bude ugrađena sklopka za odvajanje od svih polova mreže za napajanje, u skladu sa nacionalnim propisima za instaliranje.

Legenda:

1 - Termostat i dvopolni toplotni osigurač 2 - Grejač 3 - Priključna skela 4 - Kontrolna lampica

L - Fazni provodnik N - Neutralni provodnik - Zaštitni provodnik

Šema električnog povezivanja

UPOZORENJE: pre svakog posezanja u njenu unutrašnjost, prelivač morate obavezno da isključite iz električne mreže.

УПОТРЕБА И ОДРЖУВАЊЕ

По вклучувањето на водоводна и електрична мрежа, греалката е подготвена за употреба. Температурата на водата во апаратот ја одредува фабрички регулираниот термостат.

Вртејќи ја завртката на термостатот во внатрешноста на греалката можете да ја променувате регулацијата, која овозможува температура на водата измеѓу 20 и 75 степени. Не ви препорачуваме менување на фабрички одредената регулација; таквата регулација е најповолна бидејќи овозможува најекономична употреба на електрична енергија и најмало создавање на варовник.

Делувањето на електричната греалка го покажува контролната ламбица. На обемот на грејачот има вграден термометар што се поместува во насока на движењето на стрелката на часовникот (во десно), додека во грејачот е присутна топла вода.

Ако греалката не ја употребувате подолго време, исклучете ја од електричната мрежа. Ако постои опасност од замрзнување, тогаш морате да ја испразните нејзината содржина. Водата од грејачот се празни низ долната цевка на грејачот. Во таа намена препорачливо е при враќањето да се постави безбедносен вентил и долната цевка на грејачот да се смести посебен (сифон) или вентил за пуштање. Грејачот можете да го испразните и непосредно низ безбедносниот вентил со поместување на рачката, односно вртењето на малата рачка на вентилот во права насока како при отворањето на работниот притисок. Пред испразнувањето треба грејачот да се исклучи од електричната мрежа и потоа да се отвори рачката за топла вода на приклучената батерија за мешање. После празнењето на водата низ долната цевка во грејачот останува мала количина на вода што истекува при повлекувањето на прирабницата за греење низ отворот на прирабницата за греење.

Надворешноста на бојлерот чистете ја со благ раствор на прашок за перење. Не употребувајте разредувачи или груби средства за чистење.

Со редовни сервисни прегледи можете да осигурите долг животен век на бојлерот и совршено работење. Гаранцијата против 'рѓосување на котелот е важна само доколку сте ги извршувале пропишаните редовни прегледи за потрошеноста на заштитната анода. Периодот помеѓу два редовни прегледи не смее да биде подолг од 36 месеци. Прегледите мора да ги изведе овластен сервисер, кој секој преглед ќе го забележи во гаранцискиот лист на производителот. Потребно е да се провери потрошеноста на противкорозивната заштитна анода и по потреба да се отстрани вонредниот камен што се собира во внатрешноста на бојлерот. Исто така, сервисната служба, според состојбата, ќе ви го препорача датумот за следната контрола.

Ве молиме, евентуалните дефекти на греалката да не ги поправате сами; туку за тоа да го повикате најблискиот овластен сервис.

Почитуван клиенту, би сакале да ви се заблагодариме за купувањето на нашиот производ. ВЕ МОЛИМЕ, ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГО ПРЕД МОНТАЖА И ПРЕД ПРВАТА УПОТРЕБА УПАТСТВОТО ЗА УПОТРЕБА НА ЕЛЕКТРИЧНИОТ БОЈЛЕР.

Ovo uređaj nije namenjen za upotrebu od strane osoba (uključujući decu) sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima, ili nedostatkom iskustva i znanja, osim ako im nije omogućen nadzor ili uputstva u vezi sa korišćenjem uređaja od strane osobe odgovorne za njihovu bezbednost.

Deca treba da budu pod nadzorom kako bi se osiguralo da se ne igraju uređajem.

Grejač je proizveden prema važećim standardima i zvanično je testiran. Takođe je opremljen sigurnosnim sertifikatom i sertifikatom o elektromagnetnoj kompatibilnosti. Njegove osnovne tehničke karakteristike su navedene i opisane na pločici koja je zalepljena između priključnih cevi. Grejač može priključiti na vodovodnu i električnu mrežu samo obučeni stručnjak. Intervencije na unutrašnjim delovima grejača tokom popravki, uklanjanja kamenca i kontrole i zamene antikorozivnih anoda može vršiti samo ovlašćeni servis.

UGRAĐIVANJE

Grejač ugrađujte što je moguće bliže mestu potrošnje. Ako grejač ugrađujete u prostor u kome se nalazi kada ili tuš, morate se pridržavati zahteva standarda IEC 60364-7-701 (VDE 0100, deo 701). Bojler pričvrstite na zid vijcima namenjenim za zid, nominalnog prečnika najmanje 8 mm. Ako ga montirate na slabiji zid, potrebno ga je na odgovarajući način ojačati. Grejač možete instalirati na zid samo u vertikalnom položaju. Radi lakše kontrole i zamene magnezijumske anode preporučujemo da između vrha grejača i plafona ostavite dovoljno prostora (videti dimenziju G na crtežu priključnih dimenzija). U suprotnom, prilikom pomenute servisne intervencije, grejač bi morao da se demontira sa zida.

TEHNIČKE KARAKTERISTIKE APARATA

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	TG 120 N TG 150 N TG 200 N
Objem [I]	30	50	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozni ochrana	emailováno & Mg anoda
Príkon elektrického ohřivače [W]	2000
Napěti [V~]	230
Třida ochranny	I
Stupeř ochranny	IP 24
Doba ohřevu na teplotu 65°C¹) [h]	0⁵⁵	1³⁵	2³⁵	3¹⁵	3⁵⁰	4⁵⁰	5⁵⁰
Spotřeba energia do 65°C¹) [kWh]	1,81	3,19	5,14	6,53	7,64	9,58	12,78
Množství smíšené vody při 40°C [I]	50	89	145	200	236	298	399
Tepelné ztráty²) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
Energetická třida	G	G	G	G	G	F	F

1) Vrednosti važe za mešanje hladne vode iz vodovoda od 15°C i vode iz grejača, koja je u njemu zagrejana na 65°C. 2) Mereno na temperaturi vode od 65°C (standard EN 60379).

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Montažne dimenzije aparata [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Dovod i odvod vode su na cevima grejnog tela obeleženi bojama. Dovod hladne vode je označen plavom bojom, odvod tople vode crvenom bojom. Grejno telo možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni tlačni sistem priključka omogućava potrošnju vode na više mesta, otvoreni netlačni sistem omogućava samo jedno mesto potrošnje. U zavisnosti od izabranog sistema priključka, morate kupiti i odgovarajuću mešalicu.

U otvorenog netlačnog sistema potrebno je pre toplotnog tela ugraditi ventil koji sprečava vraćanje vode i naknadno isticanje vode iz kotla, ako u mreži nestane vode. Kod ovog sistema priključenja morate koristiti protočnu mešalicu. U toplotnom telu se zbog zagrevanja zapremina vode povećava, a to uzrokuje kapanje iz cevi mešalice. Snažnim zatezanjem ručice na mešalici ne možete sprečiti kapanje vode, ali možete oštetiti mešalicu. Kod zatvorenog tlačnog sistema priključenja morate na mestima potrošnje koristiti tlačne mešalice. Na dovodnu cev morate priključiti sigurnosni ventil ili sigurnosni uređaj koji sprečava povećanje pritiska u kotlu za više od 0,1 MPa iznad nominalnog pritiska. Izlazni otvor na sigurnosnom ventilu mora obavezno imati izlaz u atmosferski pritisak.

Pri zagrevanju vode u toplotnom telu pritisak vode raste do granice koja je podešena na sigurnosnom ventilu. Pošto se voda više ne može vraćati u vodovodnu cev, može početi da kaplje iz otvora sigurnosnog ventila. Kapajuću vodu možete odvesti u odvod preko hvatača koji možete postaviti ispod sigurnosnog ventila. Odvodna cev postavljena ispod ispusta sigurnosnog ventila mora biti smeštena u prostoriji gde ne mrznje i mora biti okrenuta nadole.

U slučaju da pri neodgovarajućoj instalaciji nemate mogućnost da kapajuću vodu iz sigurnosnog ventila odvedete u odvod, kapanje vode možete izbeći ugradnjom ekspanzione posude zapremine 3 l na dovodnoj cevi bojlera.

Da bi sigurnosni ventil ispravno funkcionisao, morate sami periodično vršiti provere.

Pri proveri morate pokretom ručice ili odvrtanjem matice ventila (zavisno od tipa ventila) otvoriti ispust iz sigurnosnog ventila. Pritom mora poteći voda kroz izlaznu mlaznicu ventila, što znači da je ventil ispravan.

Zatvoreni (tlačni) sistem

Otvoreni (protočni) sistem

Legenda:

1 - Sigurnosni ventil 6 - Ispitni nastavak 2 - Ispitni ventil 7 - Levak s priključkom za odvod 3 - Nepovratni ventil 4 - Redukcioni ventil H - Hladna voda 5 - Zaporni ventil T - Topla voda

Između aparata i sigurnosnog ventila ne montirajte zaporni ventil, jer time isključujete funkciju sigurnosnog ventila.

Bojler možete priključiti na kućnu vodovodnu mrežu bez redukcionog ventila ako je pritisak u mreži niži od 0,5 MPa (5 bar). Ako pritisak prelazi 0,5 MPa (5 bar), morate u svakom slučaju ugraditi redukcioni ventil.

Pre priključenja na električnu mrežu morate aparat prvo napuniti vodom. Prvo punjenje vršite tako što na mešalici otvorite ventil tople vode. Aparat je napunjen kada se na odvodnoj cevi mešalice pojavi voda.

PRIKLJUČENJE NA ELEKTRIČNU MREŽU

Pri priključenju na električnu mrežu potrebno je u bojler ugraditi priključni kabl koji ima minimalni presek od 1,5 mm² (H05VV-F 3G 1,5 mm²). Da biste to mogli izvesti, morate prvo sa grejnog tela odvrnuti zaštitni poklopac.

Priključivanje aparata na električnu mrežu mora biti u skladu sa normama za električne instalacije. Između bojlera i stalne instalacije mora se ugraditi uređaj za isključenje svih polova od napojne mreže u skladu sa nacionalnim instalacionim propisima.

Legenda:

1 - Termostat i dvopolna termička osigurač 2 - Grejno telo 3 - Priključna stezaljka 4 - Kontrolna lampica

L - Fazni provodnik, N - Neutralni provodnik, - Zaštitni provodnik

Šema električnog priključka

UPOZORENJE: Pre svake intervencije u unutrašnjosti aparata, morate odvojiti aparat od električne mreže!

UPOTREBA I ODRŽAVANJE

Nakon priključivanja na vodovodnu i električnu mrežu, aparat je spreman za upotrebu.

Temperaturu vode u aparatu reguliše automatski termostat, koji je fabrički podešen. Podešavanje možete promeniti okretanjem dugmeta termostata u unutrašnjosti aparata. Opseg podešavanja je od 20°C do 75°C. Promenu fabričkog podešavanja vam ne preporučujemo, jer vam ovo podešavanje omogućava maksimalno ekonomičnu potrošnju električne energije i najmanje stvaranje kamenca. Funkciju električnog grejača indikuje svetlosna indikatorska lampica.

Grejač sadrži bimetalni termometar, koji se pomera u smeru kazaljke na satu udesno kada temperatura vode u grejaču raste.

U slučaju da aparat nećete duže vreme koristiti, isključite ga iz električne mreže. Ako postoji opasnost od smrzavanja vode, ispraznite je iz bojlera. Voda iz grejača se prazni kroz dovodnu cev grejača. U tu svrhu se preporučuje da se prilikom ugradnje između sigurnosnog ventila i dovodne cevi grejača postavi specijalni (T-komad) ili ispusni ventil. Grejač možete isprazniti i direktno kroz sigurnosni ventil pomeranjem poluge, odnosno okretanjem ventila u položaj koji se koristi pri proveri funkcionisanja. Pre pražnjenja, grejač se mora isključiti iz električne mreže, a zatim se otvori slavina tople vode na priključenoj mešalici. Nakon pražnjenja vode kroz dovodnu cev, u grejaču ostaje manja količina vode koja istekne kroz otvor nakon uklanjanja prirubnice grejača.

Spoljašnje delove uređaja održavajte blagim rastvorom deterdženta. Ne koristite razređivače i druga sredstva za čišćenje.

Redovnim servisnim pregledima obezbedićete bezbedan rad i dugu životnost grejača. Prvi pregled grejača preporučuje se da obavi stručnjak, otprilike dve godine nakon priključenja. Pri pregledu se mora proveriti istrošenost antikorozivne zaštitne anode i po potrebi ukloniti kamenac koji se, s obzirom na kvalitet, količinu i temperaturu potrošene vode, nakuplja unutar grejnog tela. Servisna služba će vam prilikom pregleda grejnog tela i na osnovu utvrđenog stanja preporučiti datum sledeće kontrole.

Molimo vas da popravke grejnog tela ne obavljate sami, već da posetite ili pozovete najbliži ovlašćeni servis.

Poštovani korisniče, zahvaljujemo vam na kupovini našeg proizvoda.

PRE MONTAŽE I PRVE UPOTREBE BOJLERA PREPORUČUJEMO I MOLIMO DA PAŽLJIVO PROČITATE UPUTSTVO.

UREĐAJ NIJE NAMENJEN OSOBAMA (UKLJUČUJUĆI DECU) SA SMANJENIM FIZIČKIM, SENZORNIM ILI MENTALNIM SPOSOBNOSTIMA, ILI BEZ ISKUSTVA I ZNANJA, OSIM AKO SU POD NADZOROM ILI UZ UPUTSTVA O KORIŠĆENJU UREĐAJA OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECU TREBA NADZIRATI KAKO BI SE OSIGURALO DA SE NE I GRAJU SA UREĐAJEM.

Bojler poseduje odgovarajuće ateste, jer je proizveden prema važećim standardima i atestiran u ovlašćenim institutima. Osnovne tehničke karakteristike proizvoda označene su na pločici sa nazivom, koja se nalazi između priključaka za hladnu i toplu vodu. Priključivanje bojlera na vodovodnu i električnu instalaciju sme da obavi samo stručnjak. Popravke bojlera, zamenu antikorozivne anode ili uklanjanje kamenca sme da obavi samo ovlašćeni servis.

MONTAŽA

Bojler treba okačiti pomoću odgovarajućih šrafova na zid u blizini mesta zahvatanja vode. Ako se bojler ugrađuje u prostoriji u kojoj se nalazi kada ili tuš, treba uzeti u obzir zahteve navedene u standardu IEC 60364-7-701 (VDE 0100, deo 701). Treba ga montirati na zid pomoću šrafova prečnika najmanje 8 mm. Zid slabije nosivosti na koji treba da bude okačen mora se odgovarajuće ojačati. Bojler treba okačiti na zid isključivo u vertikalnom položaju. Radi lakše kontrole i zamene magnezijumske anode, preporučujemo da ostavite odgovarajući prostor između gornjeg dela bojlera i plafona (pogledajte dimenziju G na šemi dimenzija priključka). U suprotnom, da biste izvršili gore navedene radnje, bojler treba demontirati sa zida.

TEHNIČKE KARAKTERISTIKE

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Pojemność [I] 30 50 80 100 120 150 200
Ciechnie znamionowe [MPa]	0,6
Waga / wraz z woda [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Ochrona przyckiworozyjna zbiornika	emaliowany / Mg anoda
Moc podłaczeniowa [W]	2000
Napiȩcie [V~]	230
Czas zagrzewania do 75°C 1) [h]	105	155	305	355	435	545	740
Ilość mieszanej wody przy 40°C [I]	50 89 1	45 200 236	298 399
Zuźycie energii 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja cele zapremine bojlera pomoću električnog grejača - temperatura hladne vode iz vodovodne instalacije iznosi 15°C. 2) Potrošnja električne energije pri održavanju stalne temperature u bojleru na 65°C i pri temperaturi okoline 20°C, merena prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N	926 71	15 200 - 454 46	1 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	10 65	220 - 454	461 260
TG 200 N 15	05	10 50	444 800	500 507	260

G

Dimenzije montaže i priključka bojlera [mm]

PRIKLJUČAK NA VODOVODNU INSTALACIJU

Priključci za hladnu i toplu vodu na bojleru označeni su bojama. Priključak za hladnu vodu označen je plavom bojom, a priključak za toplu vodu označen je crvenom bojom.

Bojler se može priključiti na vodovodnu instalaciju na dva načina. Sistem zatvorenog, pritisnog priključka omogućava višetačku potrošnju vode, dok sistem bez pritiska omogućava samo jednotačku potrošnju vode. U zavisnosti od izabranog sistema priključka, treba montirati odgovarajuću bateriju.

Pri otvorenom, neneutralnom sistemu priključka, pre bojlera treba ugraditi zaporni ventil koji sprečava curenje vode iz rezervoara usled nedostatka vode u instalaciji. Kod ovog sistema treba koristiti protočnu bateriju. Tokom zagrevanja vode u bojleru, njena zapremina se povećava, što uzrokuje kapanje vode iz baterije. Jačim zatezanjem ručice baterije, kapanje vode nećemo sprečiti, samo ćemo oštetiti bateriju.

Kod zatvorenog, pritisnog načina priključka, na mestima potrošnje vode ugrađuju se pritisne baterije. Na dovodnu cev bojlera treba ugraditi sigurnosni ventil ili sigurnosnu grupu, koja sprečava porast pritiska u bojleru iznad 0,1 MPa u odnosu na nominalni pritisak. Odvodni otvor sigurnosnog ventila mora imati ispust na atmosferski pritisak. Tokom zagrevanja vode u bojleru, pritisak vode raste do vrednosti podešene na sigurnosnom ventilu. Pošto je povratak vode u vodovodnu instalaciju nemoguć, dolazi do kapanja vode iz odvodnog otvora na sigurnosnom ventilu. Kapajuća voda se sakuplja u posebnu posudu, a zatim se odvodi u sudoperu. Odvodna cev, koja se nalazi ispod izlaza sigurnosnog ventila, treba da bude postavljena direktno nadole i u okruženju gde ne zamrzava.

Ako instalacija nije bila pravilno izvedena, tako da nemamo mogućnost odvodnjavanja vode koja curi u odvodnu cev pomoću sigurnosnog ventila, moramo na dovodnoj cevi bojlera ugraditi ekspanzionu posudu zapremine 3 l, što će nam omogućiti da uhvatimo vodu koja curi.

Da bi sigurnosni ventil pouzdano radio, potrebno je periodično vršiti kontrolu.

Tokom kontrole, koja se sastoji u pomeranju ručice ili matice ventila (u zavisnosti od tipa ventila), treba otvoriti odvod na sigurnosnom ventilu. Tokom kontrole, iz mlaznice treba da iscuri voda, što znači da je ventil ispravan.

Zatvoreni sistem (pritisni)

Otvoreni sistem (nepritisni)

Legenda:

1 - Sigurnosni ventil

6 - Nastavak

2 - Probni ventil 7 - Nastavak za sakupljanje vode,

3 - Nepovratni ventil

priključak za odvod vode

4 - Redukcioni ventil pritiska

H - Hladna voda

Zawór odcinający

T - Woda ciepła

Pomiędzy podgrzewaczem a zaworem bezpieczeństwa nie wolno zamontować zaworu odcinającego, gdyż w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.

Podgrzewacz wody może być podłączony bez zaworu redukcyjnego do domowej instalacji wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa (5 barów). Jeśli ciśnienie przekracza 0,5 MPa (5 barów), musimy obowiązkowo wmontować zawór redukcyjny.

Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas pierwszego napełniania przykręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.

POŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ

Przed podłączeniem do sieci elektrycznej należy do grzejnika podłączyć kabel o średnicy przynajmniej 1,5 mm² (H05VV-F 3G 1,5 mm²). Można to zrobić w ten sposób, że podgrzewacz usuwa się z osłony ochronnej.

Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym w standardach dotyczących instalacji elektrycznej. Pomiędzy grzejnikiem wody a instalacją stałą musi być wbudowane urządzenie służące do rozdzielenia wszystkich biegunów od instalacji sieci elektrycznej, zgodnie z przepisami obowiązującymi w danym kraju.

Legenda:

1 - Termostat dwubiegunowy, bezpiecznik temperaturowy 2 - Grzałka 3 - Klamra podłączeniowa 4 - Lampka sygnalizacyjna

L - Przewód fazowy N - Przewód zerowy - Przewód uziomowy

Schemat połączeń elektrycznych

UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza, podgrzewacz musi być wyłączony z sieci elektrycznej!

UŻYTKOWANIE I UTRZYMYWANIE

Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania.

Temperatura vode u bojleru automatski se reguliše termostatom, koji je fabrički podešen. Podešavanje temperature može se promeniti okretanjem zavrtnja regulatora, koji se nalazi na termostatu unutar bojlera. Opseg regulacije je od 20 do 75 °C. Ne preporučujemo menjanje fabričkog podešavanja temperature, jer ono garantuje najekonomičniju potrošnju električne energije i najmanje taloženje kamenca.

Rad grejača signalizira indikatorska lampica. Grejač na kućištu ima bimetalni termometar, koji se pomera u smeru kazaljke na satu kada se u grejaču nalazi topla voda. Ako bojler nećete koristiti duže vreme, preporučujemo da ga isključite iz električne mreže. Ako postoji opasnost od zamrzavanja vode u bojleru, ispustite vodu iz njega. Voda se iz bojlera ispušta kroz dovodnu cev. U tu svrhu, prilikom montaže bojlera, potrebno je ugraditi poseban priključak ili odvodni ventil između sigurnosnog ventila i dovodne cevi. Bojler se prazni direktno preko sigurnosnog ventila, pri proveri njegovog rada. Pre pražnjenja, isključite bojler iz električne mreže, a zatim otvorite slavinu za toplu vodu na vodovodnoj bateriji. Nakon pražnjenja vode iz dovodne cevi, u bojleru ostaje manja količina vode, koja će isteći kroz otvor nakon njegovog uklanjanja.

Bojler spolja čistite blagim rastvorom sredstva za pranje. Ne koristite rastvarače ili agresivna sredstva za čišćenje. Ispravan rad i dugovečnost bojlera obezbeđuju redovni servisni pregledi. Prvi pregled treba da obavi servis nakon dve godine od priključenja. Tada se proverava stepen istrošenosti zaštitne anode i uklanja kamenac, koji se, u zavisnosti od kvaliteta, količine i temperature vode, taloži unutar bojlera. Nakon pregleda, servis će preporučiti datum sledećeg pregleda.

Molimo vas da eventualne kvarove ne otklanjate sami, već ih prijavite najbližem ovlašćenom servisu.

Poštovani kupci, zahvaljujemo vam se na kupovini našeg proizvoda. Molimo vas da pre montaže i puštanja u rad bojlera pažljivo pročitate uputstvo.

Ovaj uređaj nije namenjen za upotrebu od strane lica (uključujući decu) sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima, ili nedostatkom iskustva i znanja, osim ako su pod nadzorom ili uz uputstva za korišćenje uređaja od strane osobe odgovorne za njihovu bezbednost.

Deca moraju biti pod nadzorom kako se ne bi igrala uređajem.

Уредът е изработен в съответствие с приетите стандарти, оригинално изпробван, получи е удостоверение за безопасност и удостоверение за електромагнитна съвместимост. Техническите му характеристики са посочени в таблицата, залепена между тръбките за включване. Само служители от упълномощен сервиз може да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлерът се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се постави само вертикално. За по-лесен контрол и смяна на магнезиевия анод ви препоръчваме да оставите достатъчно място между горната страна на бойлера и тавана (виж размера G на скицата на присъединителните размери). В противен случай при сервизен ремонт бойлерът трябва да се демонтира от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА АПАРАТА

Вид TG 30 N TG 50 N TG 80 N TG	100 N TG 120 N TG 150 N TG 200 N
Моden TG 30 N TG 50 N TG 80 N	TG 100 N TG 120 N TG 150 N TG 200 N
Обem [I]	30	50	80	100	120	150	200
Налгане [MPa]	0,6
Маса / Налълень с вoda [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Аntникорозионен зашитей котел	Емайлиран / М.g катод
Мошист属实 Вкlioочвае [W]	2000
НарTEXени [V~]	230
Вреeme на заградан [h]	105	155	305	355	435	545	740
КолynchECTBO Смесна вoda属实 40°C [I]	50	89	145	200	236	298	399
ПOTразменце на[eilektpruchецво 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Времето за загряване на целия обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 15°C. 2) Потреблението на електричество при поддържане на постоянна температура на водата в бойлера от 65°C и при атмосферна температура 20°C, измерено по EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входният и изходният канал за водата са обозначени на тръбите на бойлера със съответния цвят. Входният канал за студена вода е в синьо, а изходният за топла вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Затворен начин, под налягане, позволява включване на няколко извода. Отворен начин, без налягане, позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесители и батерии. При отворен начин, без налягане, пред бойлера трябва да се вгради вентил, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с прекъсване. При запълването на водата, въздухът се увеличава и започва да капе от тръбата на смесителната батерия. Няма да можете да спрете капенето само със затваряне на крана на батерията, така само ще развалите. При затворен начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входната тръба, поради безопасност, задължително трябва да се сложи вентил или група, която ще предпази налягането в нагревателя да не се качи повече от 0.1 MPa от позволеното. Отточен отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане.

Ispravan pritisak vode u bojleru održava se do stepena, naznačenog na zaštitnom ventilu. Pošto je vraćanje vode obično u vodovod sprečeno, može da počne da kaplje iz odtočnog otvora na zaštitnom ventilu. Kapajuću vodu možete da preusmerite kroz odtočni nastavak, ako ga postavite pod zaštitni ventil. Izlazna cev treba da se spusti ispod ventila za bezbednost, tako da bude usmerena pravo na dole, u sredi gde ne zamrzava.

Kada zbog neudobne instalacije nije moguće da voda koja kaplje iz obratnog ventila za bezbednost pređe u kanal, može umesto toga da se ugradi sakupljač za vodu na vrhu cevi grejača.

Za pravilno dejstvo predpaznog ventila treba svakog periodično da izvršavate kontrolu. Pri proveri s pomeranjem ručice ili odvrtanjem kapice (zavisno od modela) ventil za bezbednost treba da se otvori. Iz njega treba da isteče voda, što označava da ventil radi bez greške.

Legenda:

1-Zaštitna kapa 2-Kapica za isticanje 3-Kapica za bezvazdušno 4-Kapica za namestanje pritiska 5-Spiralna kapa

6 - Deo za testiranje 7-Funkcija

H-Hladna voda T-Topla voda

Ne smeju se postavljati ventil za sprečavanje povratnog toka i sigurnosni ventil, zato što bi njihovo pravilno dejstvo bilo onemogućeno.

Možete da uključite bojler na vodovod u domu bez ventila za namestanje pritiska, ako je pritisak u vodovodu ispod 0,5 MPa (5 bar). Kada je pritisak viši od 0,5 MPa (5 bar), obavezno treba da se ugradi ventil za redukciju. Pre nego što uključite bojler, treba obavezno da ga napunite vodom. Pri prvom punjenju otvorite kran za toplu vodu na mešalici. Bojler je pun, ako voda počne da teče snažno iz cevi mešalice.

POVEZIVANJE NA ELEKTRIČNU MREŽU

Pre uključivanja u električnu mrežu bojler treba da se uzemlji sa provodnikom preseka najmanje 1,5 mm² (H05VV-F 3G 1,5 mm²). Povezivanje na električnu mrežu treba da bude izvršeno u skladu sa dijagramom i važećim standardima. Između grejača za vodu i postojeće instalacije treba da bude ugrađen dvopolni prekidač za istovremeno prekidanje oba provodnika od napajanja, prema važećim instalacionim propisima.

B

Legenda:

1 - Termostat, bimetalna ploča 2-Grejač 3-Terminalna veza 4-Kontrolna lampica

L-Faza N-Neutralni provodnik -Zaštitni provodnik

Cxema na električnata mreža

KORIŠĆENJE I ODRŽAVANJE

Posle uključivanja u struju i vodovod, bojler je gotov za korišćenje. Temperatura unutar uređaja se kontroliše od termostata unutar uređaja, koji je podešen fabrički na najekonomičnije položaj, garantujući minimalno potrošnju električne energije, minimalni gubitak toplote, minimalno otpuštanje pare na kućištu i minimalni radni trošak. Po vašoj želji, položaj termostata može da bude promenjen pomoću vijka koji se nalazi na termostatu. Dijapazon promene je između 20 - 75°C. Kada završite maksimalno na levo, isključite grejački element. Fabrička podešavanja se ne preporučuju.

Kontrolna lampica pokazuje da bojler radi. Na okončanoj cilindričnoj površini bojlera se nalazi bimetalni termometar, koji se otklanja po smeru kazaljke na satu, kada u bojleru ima topla voda.

Ako uređaj nameravate da se ne koristi duži period vremena, isključite ga iz električne mreže, ali budite svesni da preko tog perioda može da dođe do zamrzavanja. Voda iz bojlera se ispušta preko odvodne slavine bojlera. Za tu svrhu, preporučuje se da se između prelaznog ventila i odvoda ugradi specijalni fitinzi (trojnici) za ispuštanje vode. Voda iz bojlera može da se ispusti i neposredno preko prelaznog ventila sa zavrtanjem na kraju cevi ili na vratu slavine ventila u položaj kao pri proveri dejstva. Pre ispuštanja, grejač treba da se isključi iz električne mreže i da se otvori slavina za toplu vodu na uključenoj mešnoj bateriji. Posle ispuštanja vode preko odvodne slavine, u bojleru ostaje mala količina vode, koju izlijte pri razbijanju kamenca na bojleru preko otvora na bojlerovom kamencu.

Površinu bojlera čistite sa slabim rastvorom od neutralnih preparata. Ne koristite agresivne hemijske preparate.

Preko redovnog servisnog pregleda osiguraćete bezbedno korišćenje i dugotrajnost bojlera. Prvi pregled treba da bude obavljen od ovlašćenog servisa dve godine posle uključivanja. Pri pregledu treba da se ustanovi dalje i iznese zaštitni nalog pri neophodnosti da se očisti kamenac, kao što se očita kvalitet, količina i temperatura vode u bojleru. Pri pregledu bojlera, u zavisnosti od njegovog stanja, serviser će vam preporučiti dalje datume za proveru stanja.

Molim, pri eventualnoj kvaru bojlera, ne pokušavajte da ga popravite sami, već se obratite najbližem ovlašćenom servisu.

Vodni grejač je u skladu sa važećim standardima i zvanično je testiran. Za bojler su izdate potvrda o bezbednosti i potvrda o elektromagnetnoj kompatibilnosti. Osnovne tehničke karakteristike sadržane su na pločici sa podacima koja se nalazi između priključnih cevi. Bojler na vodovodnu i električnu mrežu sme priključiti samo stručno osposobljeni majstor. U unutrašnjost bojlera, radi popravke, uklanjanja kamenca, pregleda ili uklanjanja anode koja obezbeđuje antikorozivnu zaštitu, sme da ulazi samo stručnjak iz ovlašćenog servisa.

MONTAŽA

Vodni grejač treba montirati što bliže utičnici, koliko god je to moguće. Ako se vodni grejač ugrađuje u prostoriji u kojoj se nalazi kada ili tuš, obavezno je uzeti u obzir zahteve standarda IEC 60364-7-701 (VDE 0100, deo 701). Bojler treba pričvrstiti na zid pomoću najmanje dva zavrtnja nominalnog prečnika 8 mm. Vodni grejač se sme montirati samo na zid koji može bezbedno da izdrži težinu uređaja napunjenog vodom. Vodni grejač se sme montirati samo u vertikalnom položaju. Radi lakšeg pregleda i zamene magnezijumske anode, preporučuje se ostaviti dovoljno prostora između vrha bojlera i plafona (pogledajte meru G na crtežu sa priključnim merama). U suprotnom, pre pomenute montažne operacije, bojler treba skinuti sa zida.

TEHNIČKE KARAKTERISTIKE UREĐAJA

Tipus TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Modell TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Ürtartalom [I]	30	50	80	100	120	150	200
Nyomás [MPa]	0,6
Tömeg / vízzel feltöltve [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
A tartály korrázióvédelme	Zománcozott, Magnézium anóddal
Teljesítmény-felvétel [W]	2000
Feszült ség [V~]	230
Felfütési idő 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Kevert viz mennyisége 40°C [I]	50	89	145	200	236	298	399
Energiafogyasztás 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja pune zapremine bojlera električnim grejačem pri ulaznoj temperaturi vode od 15°C. 2) Vrednost potrošnje energije data je na temperaturi okoline od 20°C, za vodu zagrejanu na 65°C, prema standardu EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Priključne i montažne mere vodnog grejača [mm]

PRIKLJUČIVANJE NA VODOVODNU MREŽU

Ulazne i izlazne cevi bojlera označene su različitim bojama. Ulaz hladne vode označen je plavom, a izlaz tople vode crvenom bojom.

Bojler se može priključiti na vodovodnu mrežu na dva načina. Zatvoreni, protočni sistem priključka omogućava korišćenje vode na više mesta, dok otvoreni, neprotočni sistem omogućava korišćenje samo na jednom mestu. U zavisnosti od izabranog sistema priključka, potrebno je nabaviti i odgovarajuću mešalicu.

Kod otvorenog, neprotočnog sistema, u bojler treba ugraditi nepovratni ventil koji sprečava da voda iscuri iz rezervoara ako u mreži nestane vode. Kod ovog sistema priključka treba koristiti protočnu mešalicu. U bojleru, usled zagrevanja, zapremina vode se povećava, što izaziva kapanje na mešalici. Snažnim povlačenjem ručice mešalice kapanje se ne može zaustaviti, ali se mešalica može polomiti.

Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezetőcsőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen. A biztonsági szelepen lévő kifolyócsőnek rendelkeznie kell lefúvó csonkkal.

Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték hálózatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyílásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.

Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepből csöpögő vizet nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler befolyó csövébe való beépítésével lehet megszüntetni.

A felhasználó időnként köteles ellenőrizni a biztonsági szelep helyes működését. Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó szelep tökéletesen működik.

Zárt (nyomás alatti) rendszer Nyitott (nem nyomás alatti) rendszer

Fő részek:

1 - Biztonsági szelep 6 - Ellenőrző szerelvény 2 - Ellenőrző szelep 7 - Tölcsér kifolyó csatlakozással 3 - Visszacsapó szelep 4 - Nyomáscsökkentő szelep H - Hidegvíz 5 - Elzáró szelep

A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.

Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a 0,5 MPa-t (5 bar), akkor nyomáscsökkentő szeleppel kell felszerelni. Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az előfeltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.

A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA

Az elektromos hálózathoz való csatlakoztatás előtt a vízmelegítőbe egy legalább 1,5 mm² keresztmetszetű villanyszerelési vezetéket (H05VV-F 3G 1,5 mm²) kell beszerelni. Ehhez a vízmelegítőről a védőlemezt el kell távolítani.

A vízmelegítő elektromos hálózatra történő csatlakoztatását az elektromos szerelésre vonatkozó szabványok szerint kell elvégezni. A vízmelegítő és a tartós szerelvények közé olyan berendezést kell beépíteni, amely lehetővé teszi a vezetékeknek a táphálózat minden pólusáról való leválasztását a nemzeti szabályozás előírásai szerint.

Fő részek:

1 - Termostat i bipolarni termoosigurač 2 - Električno grejanje 3 - Priključna terminala 4 - Indikatorska lampica

L - Dovodni vod

N - Fazni vod

• Vod za uzemljenje

Šema električnog povezivanja

UPOZORENjE: Pre bilo kakve intervencije unutar bojlera, obavezno isključite bojler iz napajanja!

UPOTREBA I ODRŽAVANjE UREĐAJA

Nakon priključivanja bojlera na vodovod i električnu mrežu, bojler je spreman za upotrebu.

Temperaturu vode u uređaju automatski reguliše termostat koji je fabrički podešen. Podešavanje se može izvršiti okretanjem zavrtnja na termostatu unutar bojlera. Podešavanje je moguće u opsegu od 20°C do 75°C. Ne preporučujemo menjanje fabričkog podešavanja, jer ono obezbeđuje najekonomičniju potrošnju energije i najmanje stvaranje kamenca.

Rad električnog grejača prikazuje indikatorska lampica. Bimetalni termometar na bojleru pomera se udesno, u smeru kazaljke na satu, kada bojler sadrži toplu vodu.

Ako bojler ne koristite duže vreme, isključite ga iz električne mreže. U slučaju opasnosti od mraza, ispraznite vodu iz bojlera. Pražnjenje vode iz bojlera vrši se kroz dovodnu cev. U tu svrhu, prilikom ugradnje, preporučljivo je ugraditi poseban priključak (T-komad) ili ventil za pražnjenje između sigurnosnog ventila i dovodne cevi bojlera. Bojler se takođe može isprazniti direktno kroz sigurnosni ventil, okretanjem dugmeta ili kape na ventilu u položaj kao pri proveri rada. Pre pražnjenja vode, isključite uređaj iz električne mreže, a zatim otvorite slavinu za toplu vodu. Nakon pražnjenja kroz dovodnu cev, u bojleru ostaje malo vode koja istekne kroz otvor nakon uklanjanja prirubnice koja drži grejač.

Spoljašnjost bojlera čistite blagim rastvorom deterdženta i vode. Ne koristite razređivače i abrazivna sredstva za čišćenje.

Redovnim servisiranjem obezbedićete besprekoran rad i dug vek trajanja bojlera. Ovlašćeni servis treba da izvrši prvu proveru dve godine nakon priključivanja. Tokom provere, servis će proveriti istrošenost antikorozivne anode i, ako je potrebno, ukloniti kamenac koji se taloži unutar bojlera u zavisnosti od kvaliteta, količine i temperature vode. Nakon pregleda bojlera, servis će na osnovu utvrđenog stanja dati preporuku o sledećem terminu potrebne provere.

Molimo vas da eventualne kvarove bojlera ne pokušavate sami da popravite, već o njima obavestite najbliži ovlašćeni servis.

Poštovani kupci, zahvaljujemo vam se što ste kupili naš proizvod. Molimo vas da pre montaže i prve upotrebe bojlera pažljivo pročitate uputstvo.

Употребљајте уређај само са исправним прикључком на водовод и електричну мрежу, у складу са упутствима, ако је под надзором или уз сагласност особе одговорне за њихову безбедност.

Деца морају бити под надзором како би се спречило да се играју са уређајем.

Бојлер је у складу са важећим стандардима и захтевима, за њега је издат сертификат о безбедности и сертификат о електромагнетној компатибилности. Његове основне техничке карактеристике су наведене на натписној плочици, која се налази на предњој страни уређаја. На водоводну и електричну мрежу може га прикључити само за то оспособљен стручњак. Било какав захват у његову унутрашњост због поправљања, отклањања воденог каменца и провера или замене противкорозивне аноде, може извршити само овлашћена сервисна служба.

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и приврстите га на зид одговарајућим вијцима. Ако буде требало уградити у простор где се налази када за купање или туш, обавезно треба уважавати захтеве стандарда IEC 60364-7-701 (VDE 0100, Teil 701). На зид га приврстите помоћу два завртња за зидове, који имају номинални пречник од најмање 8 мм. Ако је зид слабе носивости, место на коме монтирате бојлер морате на одговарајући начин и ојачати. Бојлер привршћује се на зид искључиво исправно. Због лакше контроле и замене магнезијумове аноде препоручујемо вам да између врха грејача и таванице оставите довољно простора (види меру Г на слици прикључних мера). У супротном случају биће приликом извођења интервенције потребно грејач демонтирати са зида.

ТЕХНИЧКЕ КАРАКТЕРИСТИКЕ БОЈЛЕРА

Тиц TG 30 N TG 50 N TG 80 N TG	100 N TG 12	N TG 150 N	TG 200 N
Модел TG 30 N TG 50 N TG 80	NTG 100 N	TG 120 N TG	150 N TG 200 N
Зашина [I]	30	50	80	100	120	150	200
Назовни поисak [MPa]	0,6
Текина /надуbethен ВODOM [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Аntникорозива заштITA КOTЛа	емajларно / Mr anoda
Снarga[elektрично гесяа [W]	2000
Нанон нараhaba [V~]	230
Вре'mе загва на do 75°C [h]	105	155	305	355	435	545	740
Колочина мешаце вODE пri 40°C [I]	50	89	145	200	236	298	399
Потрава[eнера范围内] [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 15°C 2) Гишие Нерги щрп оджавь контантные ТемпеType Bode y 6ojiу ha 65°C ako je ТемпеType Околне 20°C , Мерен no EN 60379.

	A	B	C	D	E	F
TG 30 N	459	275	173	-	454	461
TG 50 N	561	365	185	-	454	461
TG 80 N	766	565	190	-	454	461
TG 100 N	926	715	200	-	454	461
TG 120 N	1081	865	205	-	454	461
TG 150 N	1296	1065	220	-	454	461
TG 200 N	1505	1050	444	800	500	507

G

Прикључне монтажне мере бојлера [mm]

ПРИКЉУЧИВАЊЕ НА ВОДОВОД

Доводи и одводи воде су означени бојама на цевима грејача. Довод хладне воде је означен плавом, а одвод топле воде, црвеном бојом. Грејач можете прикључити на водоводну мрежу на два начина. Затворени систем (под притиском), омогућава обузимање воде на више места, док отворени (без притиска), дозвољава само једно обузимно место. Са обзиром на систем прикључивања који изаберете, морате да уградите и адекватну батерију за мешање.

Код отвореног система (без притиска) морате испред грејача уградити противповратни вентил, који спречава изливање воде из котла, ако у водоводној мрежи нестане воде. Код овог система прикључивања морате уградити проточну батерију за мешање. У грејачу се због загревања, повећава запремина воде, што изазива капање из цеви батерије за мешање. Јаким затезањем ручице батерије за мешање, нећете спречити капање, већ можете само покварити батерију.

Kotao za toplu vodu (pod pritiskom), na otvorenim mestima morate ugraditi bateriju za merenje, najmanje za rad pod pritiskom. Na ovom sistemu treba radi sigurnosti rada obavezno ugraditi sigurnosni i ventil za sigurnosnu komponentu, koji sprečava porast pritiska u kotlu za više od 0,1 MPa iznad nominalnog. Otvor za isticanje na sigurnosnom ventilu mora obavezno da ima izlaz na atmosferski pritisak.

Kako se voda u kotlu zagreva, povećava se i pritisak, a i do granice koju dozvoljava sigurnosni ventil. Jer je povrat vode u vodovodnu mrežu blokiran, može potpuno kaljati voda iz odvodnog otvora sigurnosnog ventila. Te kaljne vode možete usmeriti u odvod preko posebnog izliva, koji morate namestiti ispod sigurnosnog ventila. Odvodna cev, smeštena pod ispustom sigurnosnog ventila, mora da bude namestena u smeru pravo naniže i u okolini da ne smrzava.

U slučaju ako zbog neodgovarajuće izvedene instalacije nemate mogućnost da vodu koja kapa iz povratnog sigurnosnog ventila sprovedete u odvod, kapanje možete da izbegnete tako što na dovodnoj cevi pređu ugradite ekspanzionu posudu zapremine od 3 l.

Za pravilan rad sigurnosnog ventila morate sami periodično da obavljate kontrolu. Pri proveravanju, podizanjem ručice ili odvijanjem matice za zavrtanj (obično tipa zavrtanj) otvorite isticanje iz povratnog sigurnosnog ventila. Pri tome, kroz mlaznicu ventila za isticanje mora proticati i voda, što je znak da je ventil besprekoran.

Zatvoren sistem (pod pritiskom)

Otvoren sistem (protočni)

Legenda:

1-Sigurnosni ventil 2-Ventil za testiranje 3-Nepovratni ventil 4-Ventil za redukciju pritiska 5-Zapor ventil

6 - Testni nastavak 7-Cevak sa priključkom na odvod

H-Hladna voda T-Topla voda

Između bojlera i povratnog sigurnosnog ventila ne sme se ugraditi ventil za zatvaranje vode jer bi se time onemogućilo delovanje sigurnosnog ventila.

Bojler se može bez ugradnje reduktorskog ventila priključiti na kućnu vodovodnu instalaciju ako je pritisak vode u instalaciji niži od 0,5 MPa (5 bara). Ako pritisak prelazi 0,5 MPa (5 bara) obavezno ugradite redukcioni ventil.

Pre nego što priključite bojler na električnu mrežu obavezno ga napunite vodom. Prilikom prvog puštanja otvorite slavinu za toplu vodu. Bojler je pun kada iz slavine počne da teče voda.

PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU

Pre priključenja na električnu mrežu potrebno je u pregradu ugraditi priključnu traku minimalnog preseka makar 1,5 mm² (H05VV-F 3G 1,5 mm²). Da bi se to učinilo, treba odviti zaštitni poklopac na bojleru. Priključivanje bojlera na električnu mrežu mora se obaviti u skladu sa standardima koji važe za električne instalacije. Između grejača vode i trajne instalacije mora biti ugrađena priprema za razdvajanje polova mreže za napajanje u skladu sa nacionalnim instalacionim propisima.

JereHda:

1 - Termostat sa dugmetom za podešavanje temperature 2 - Grejač 3 - Priključne kleme 4 - Kontrolna sijalica

L - faza

N - neutralni vod - uzemljenje

Šema povezivanja električnih vodova

UPOZORENjE: Pre svake intervencije u unutrašnjosti bojlera obavezno isključite bojler iz električne mreže!

UPOTREBA I ODRŽAVANjE

Podesite vodovodnu i električnu mrežu prema uputstvu za upotrebu. Temperaturu vode u bojleru automatski reguliše termostat. Temperatura se može podešavati okretanjem dugmeta na termostatu u unutrašnjosti bojlera. Podešena temperatura se kreće od 20 do 75°C. Ne preporučujemo vam da menjate termostat podešen na tu temperaturu jer je to temperatura na kojoj je potrošnja električne energije ekonomična, a takođe i kamenac je najmanji.

Dejstvo električnog elementa za grejanje pokazuje kontrolna sijalica. Grejač ima na ivici bimetalni termometar koji se pokreće u smeru kazaljke na satu udesno kada je u grejaču prisutna topla voda. Ako bojler ne nameravate da koristite duže vreme, isključite ga iz električne mreže. Ako postoji opasnost da se voda u bojleru zamrzne, ispustite vodu iz bojlera. Voda iz grejača se prazni kroz dovodnu cev grejača. U tom cilju preporučljivo je pri ugradnji ugraditi sigurnosni ventil na dovodnu cev grejača i na njega postaviti spojnicu (T-deo) ili sigurnosni ventil. Grejač možete isprazniti takođe i neposredno kroz sigurnosni ventil okretanjem ručice, odnosno okretanjem kanala ventila u položaj kao pri proveravanju rada. Pre pražnjenja grejača isključite ga iz električne mreže i zatim otvorite ručicu za toplu vodu na priključenoj bateriji za mešanje. Posle pražnjenja vode kroz dovodnu cev, u grejaču ostaje mala količina vode koja ističe pri uklanjanju grejne ploče (pokrivnog oboda cevi) kroz otvor grejne ploče.

Kupite grejač čistite blagim rastvorom praška za pranje. Ne upotrebljavajte razređivače ili gruba sredstva za čišćenje.

Efikasno delovanje bez prekida i dug životni vek grejača omogućuju redovni servisni pregledi. Za period kada garancija važi samo ako ste redovno sprovodili propisane redovne preglede istrošenosti zaštitne anode. Periodizam pojedinačnih redovnih pregleda ne sme da bude duži od 36 meseci. Preglede mora da obavi ovlašćeni serviser koji taj zahvat registruje na garantnom listu proizvođača. Kod pregleda proverava se istrošenost protivkorozivne zaštitne anode i po potrebi se menja u skladu sa kamencem koji se, s obzirom na kvalitet, količinu i temperaturu potrošene vode, skuplja u grejaču. Servisna služba će vam na osnovu stanja koje je utvrdila preporučiti datum za narednu kontrolu.

Molimo vas eventualne kvarove grejača nemojte popravljati sami, već o njima obavestite najbližu servisnu službu.

Poštovani kupče!

Zahvaljujemo Vam na povjerenju što ste nam ga iskazali kupnjom našeg proizvoda. MOLIMO VAS DA PRIJE MONTAŽE I PRVE UPORABE POMNO PROČITATE UPUTE ZA MONTAŽU, UPORABU I ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.

Uređaj nije namenjen za korišćenje osobama (uključujući i decu) sa smanjenim fizičkim, psihičkim ili mentalnim sposobnostima ili bez iskustva, odnosno znanja, osim ako su pod nadzorom ili upoznati sa uređajem od strane osoba odgovornih za njihovu bezbednost.

Deca moraju biti pod nadzorom kako bi se sprečilo da se ne igraju sa uređajem.

Grejač je izrađen u skladu sa važećim standardima i službeno je testiran. Za njega je izdat sigurnosni sertifikat i sertifikat o elektromagnetskoj kompatibilnosti. Osnovne tehničke karakteristike bojlera navedene su na natpisnoj tablici, nalepljenoj između priključnih cevi. Bojler priključuje na vodovodnu i električnu mrežu isključivo za to osposobljena stručna osoba. Zahvate u njegovu unutrašnjost zbog popravka, uklanjanje kamenca, provere ili zamene zaštitne anode protiv korozije obavlja isključivo ovlašćena servisna služba.

MONTAŽA

Grejalicu montiramo što je moguće bliže potrošačkom mestu. Ako budete grejač ugradili u prostoriju gde se nalazi kada za kupanje ili tuš, obavezno treba uvažavati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na zid ga pričvrstite dvjema vijcima za zidove nominalnog prečnika minimalno 8 mm. Ako je zid namenjen montaži grejalice nedostatne nosivosti, moramo ga primereno ojačati. Grejalicu smemo pričvrstiti na zid isključivo u vertikalnom položaju. Zbog lakše kontrole i zamene magnezijumove anode preporučujemo vam da između vrha grejača i tavanice ostavite dovoljno prostora (vidi meru G na skici priključnih mera). U suprotnom slučaju biće prilikom navedene intervencije potrebno grejač demontirati sa zida.

TEHNIČKE ZNAČAJKE APARATA

Tip TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N TG 200 N
Korisni volumen [I]	30	50	80	100	120	150	200
Nominalni tlak [MPa]	0,6
Masa grijalice/napunjene vodom [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Zašita kotla od korozije	emajlirano / Mg anoda
Snaga elektricnog grijača [W]	2000
Prikljuci napon [V~]	230
Vrijeme zagrivanja do 75°C 1) [h]	105	155	305	355	435	545	740
Količina miješane vode pri 40°C [I]	50	89	145	200	236	298	399
Energetski gubici 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vrijeme zagrijavanja cijelokupne prostornine grijalice električnim grijačem pri ulaznoj temperaturi hladne vode iz vodovodne mreže 15°C. 2) Energetski gubici pri održavanju konstantne temperature vode u grijalici 65°C i temperaturi okoline 20°C, mjereno prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Priključne i montažne mjere grijalice [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Dovod i odvod vode na cijevima bojlera označeni su bojom. Dovod hladne vode označen je plavom bojom, a odvod tople vode crvenom.

Bojler možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni, tlačni sistem priključenja omogućuje odljev vode na više odljevnih mjesta, a netlačni sistem dovoljan je samo za jedno odljevno mjesto. Odabir miješalice ovisi o izboru sistema priključenja.

Kod otvorenog, netlačnog sistema, potrebno je ispred grijača ugraditi protupovratni ventil koji sprječava istjecanje vode iz kotla ukoliko u mreži ponestane vode. Kod ovog sistema priključenja morate koristiti protočnu miješalicu. U bojleru se zbog zagrijavanja zapremina vode povećava, što prouzrokuje kapanje vode iz cijevi miješalice. Kapanje vode ne možete spriječiti jakim zatezanjem ručke na miješalici; na taj način jedino možete uništiti miješalicu. Kod zatvorenog, tlačnog sistema priključenja morate na odljevnim mjestima koristiti tlačne miješalice. Na dovodnu cijev je potrebno zbog sigurnog rada ugraditi sigurnosni ventil ili sigurnosnu grupu koja sprječava povišenje tlaka u kotlu više od 0,1 MPa iznad nominale. Otvor za istakanje na sigurnosnom ventilu mora obavezno da ima izlaz na atmosferski pritisak.

Kod zagrijavanja vode u bojleru tlak vode se u kotlu povećava do granice podešene na sigurnosnom ventilu. Budući da je vraćanje vode nazad u vodovodnu mrežu spriječeno, može doći do kapanja vode iz odvodnog otvora sigurnosnog ventila. Kapajuću vodu možete sprovesti u odvod preko lijevka za prihvat, kojeg namjestite ispod sigurnosnog ventila. Odvodna cijev koja se nalazi ispod ispusta sigurnosnog ventila mora biti postavljena vodoravno prema dolje u okolini u kojoj ne dolazi do smrzavanja.

U slučaju da zbog neodgovarajuće izvedene instalacije nemate mogućnosti da vodu koja kaplje iz povratnog sigurnosnog ventila sprovedete u odvod, kapanje možete izbjeći ugradnjom ekspanzijske posude volumena 3 l na dovodnu cijev grijača.

Za pravilan rad sigurnosnog ventila morate sami periodično da obavljate kontrolu. Pri provjeravanju morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o tipu ventila) otvoriti istjecanje iz povratnog sigurnosnog ventila. Pri tome mora kroz mlaznicu ventila za istjecanje priteći voda, što je znak da je ventil besprijekoran.

Legenda:

1 - Sigurnosni ventil 6 - Pokusni nastavak 2 - Pokusni ventil 7 - Čašica s priključkom na izljev 3 - Nepovratni ventil 4 - Redukcijski ventil tlaka H - Hladna voda 5 - Zaporni ventil

POZOR!

Između aparata i povratnog sigurnosnog ventila ne smijemo ugraditi zaporni ventil jer bismo time onemogućili djelovanje prvoga.

Grijalicu možemo priključiti na kućnu vodovodnu mrežu bez redukcijskog ventila, ako je tlak u mreži niži od 0,5 MPa (5 bara). Ako tlak prelazi 0,5 MPa (5 bara) treba obvezno ugraditi redukcijski ventil.

Bojler morate obvezno napuniti vodom prije priključenja na električnu mrežu. Kod prvog punjenja otvorite ručku sa toplom vodom na miješalici. Bojler je napunjen kada voda proteče kroz cijev miješalice.

PRIKLJUČAK NA ELEKTRIČNU MREŽU

Najprije sa raspakirane grijalice odvijačem skinemo zaštitnu kapu sa njezina kućišta. Prije priključivanja na električnu mrežu potrebno je u grijač ugraditi priključnu traku minimalnog presjeka makar 1,5 mm² (H05VV-F 3G 1,5 mm²).

Priključak grijalice na električnu mrežu moramo izvršiti sukladno važećim standardima za električne instalacije. Između grijača vode i trajne instalacije mora biti ugrađena priprema za razdvajanje polova od mreže za napajanje u skladu sa nacionalnim instalacionim propisima.

Legenda:

1 - Termostat i dvopolni toplinski osigurač 2 - Grijač 3 - Priključna spojka 4 - Signalno svjetlo

L - Fazni vodič

N - Neutralni vodič

• Zaštitni vodič

Električna spojna shema

POZOR! Prije svakog posezanja u unutrašnjost grijalice istu obvezno isključimo iz električne mreže.

UPORABA I ODRŽAVANJE

Nakon priključenja na vodovodnu i električnu mrežu grijalica je spremna za uporabu. Temperaturu vode u aparatu automatski podešava tvornički podešeni termostat, a temperaturne vrijednosti možemo sami mijenjati po želji okretanjem namjenskog vijka termostata unutar grijalice. Područje podešavanja jest od 20°C do 75°C. Budući da već u tvornici podešeni termostat osigurava najekonomičniji utrošak električne energije kao i minimalnu količinu stvaranja kamenca, tvornički podešene vrijednosti nije preporučljivo mijenjati.

Djelovanje električnog grijača prikazuje kontrolna lampica. Grijač ima na ivici bimetalni termometar, koji se pokreće u smjeru kazaljke na satu u desno, kada je u grijaču prisutna topla voda.

Ukoliko aparat ne kanimo koristiti dulje vrijeme, isključimo ga iz električne mreže. Ako je grijalica montirana u prostoriji gdje postoji opasnost zamrznuća, moramo ispustiti svu vodu iz grijalice. Voda iz grijača se prazni kroz dotočnu cijev grijača. U tom cilju preporučljivo je prilikom ugradnje između sigurnosnog ventila i dotočne cijevi grijanja namjestiti poseban fitting (T-dio) ili ispusni ventil. Grijač možete isprazniti također i neposredno kroz sigurnosni ventil pomicanjem ručice, odnosno obrtne kapice na ventilu u položaj kao prilikom provjeravanja rada. Prije pražnjenja grijač treba isključiti iz električne mreže i zatim otvoriti ručicu za toplu vodu na priključenoj bateriji za miješanje. Poslije pražnjenja vode kroz dotočnu cijev, u grijaču ostaje manja količina vode koja istječe prilikom odstranjivanja grijaće prirubnice (posuvraćenog oboda cijevi) kroz otvor grijaće prirubnice.

Vanjski dio bojlera čistite blagom otopinom praška za pranje. Ne koristite gruba sredstva za čišćenje.

Redovitom servisnom kontrolom osiguravate besprijekorno djelovanje i dugi rok trajanja bojlera. Jamstvo u slučaju oštećenja vrijedi ukoliko ste vršili redovite preglede istrošenosti zaštitne anode. Razdoblje između pojedinih pregleda ne smije biti duže od 36 mjeseci. Preglede mora izvršiti ovlašteni serviser koji Vam pregled evidentira u jamstvenom listu proizvoda. Prilikom kontrole potrebno je provjeriti istrošenost zaštitne anode od korozije te po potrebi očistiti kamenac koji se glede kakvoće, količine i temperature potrošene vode nakupi u unutrašnjosti bojlera. Servisna služba preporučuje vam datum sljedeće kontrole, što ovisi o stanju bojlera.

POZOR! Eventualne kvarove grijalice ne popravljajte sami, već potražite stručnu intervenciju najbliže ovlaštene servisne službe.

Dragi kupče, zahvaljujemo vam na kupovini našeg proizvoda.

MOLIMO VAS, DA PRE INSTALACIJE I PRVE UPOTREBE BOJLERA, PAŽLJIVO PROČITATE UPUTSTVO.

OVAJ UREĐAJ NIJE NAMENJEN ZA UPOTREBU OSOBAMA (UKLJUČUJUĆI DECU) SA SMANJENIM FIZIČKIM, ČULNIM ILI MENTALNIM SPOSOBNOSTIMA, ILI NEDOSTATKOM ISKUSTVA I ZNANJA, OSIM AKO IM NIJE OBEZBEĐEN NADZOR ILI UPUTSTVO ZA UPOTREBU UREĐAJA OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECU TREBA NADZIRATI DA SE NE BI IGRALA SA UREĐAJEM.

Bojler je proizveden u skladu sa važećim standardima i zvanično ispitan, te su za njega izdata uverenja o sigurnosti i uverenje o elektromagnetnoj kompatibilnosti.

Ostale tehničke karakteristike su navedene na tablici sa podacima, koja se nalazi između priključnih cevi. Bojler ima pravo da priključe na električnu mrežu i vodovod samo stručno osposobljene osobe. Intervencije u unutrašnjosti zbog popravke, uklanjanja kamenca i kontrole, ili zamene anodne zaštite od korozije, sme da obavlja samo ovlašćeni servis.

MONTAŽA

Bojler montirajte što bliže mestu potrošnje. Ako ćete instalirati bojler u prostoru gde se nalazi kada ili tuš, obavezno je potrebno poštovati zahteve standarda IEC 60364-7-701 (VDE 0100, deo 701). Pričvrstite ga na zid vijcima za zid prečnika najmanje 8 mm. Zid slabije nosivosti na koji nameravate da okačite bojler, morate ojačati. Bojler možete pričvrstiti na zid samo vertikalno.

Radi lakše kontrole i zamene magnezijumske anode, preporučujemo da između bojlera i plafona ostane dovoljno prostora (pogledajte meru G na crtežima sa merama). U suprotnom, pri pomenutoj servisnoj intervenciji biće potrebno demontirati bojler sa zida.

TEHNIČKE KARAKTERISTIKE UREĐAJA

Tipi	TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Modeli TG 30 N TG 50 N TG 80 N	TG 100 N TG 120 N TG 150 N TG 200 N
Vellimi [I] 30 50 80 100 120 150 200
Tensioni fi llestar [MPa]	0,6
Sasija / e mbushur me ujë [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Mbotja künderin korodimit te kazanit	emajluar / Mg anoda
Forca aderuese [W]	2000
Tensioni [V~]	230
Koha e ngrohjes deri nè 75°C 1) [h]	105	155	305	355	435	545	740
Sasia e ujit të pörzier te 40°C [I]	50 89 145 200 236 298 399
Shpenzimi energjik 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja cele zapremine bojlera električnim grejačem od početne temperature vode iz vodovoda od 15°C. 2) Energetska potrošnja pri konstantnom održavanju temperature vode u bojleru od 65°C i temperature okoline od 20°C, merena prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Priključne i montažne mere bojlera [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Ulaz i izlaz vode u bojleru su označeni bojama. Ulaz hladne vode je označen plavom bojom, a izlaz tople vode crvenom bojom.

Bojler se može priključiti na vodovodnu mrežu na dva načina. Zatvoreni sistem, priključak pod pritiskom, omogućava snabdevanje vodom na više mesta; otvoreni sistem, bez pritiska, omogućava snabdevanje samo sa jednog mesta.

U skladu sa izabranim sistemom priključka, potrebno je nabaviti i odgovarajuću vodovodnu armaturu. Kod otvorenog sistema, onog bez pritiska, potrebno je ispred bojlera ugraditi nepovratni ventil koji prekida protok vode iz bojlera ako u vodovodnoj mreži voda prestane da teče. Kod ovog sistema priključka obavezno koristite slavinu sa prekidačem. Usled zagrevanja vode dolazi do povećanja zapremine vode u bojleru, što izaziva kapanje vode iz slavine. Preteranim zatezanjem ručice na slavini nećete prekinuti kapanje, već možete samo oštetiti slavinu.

Kod zatvorenog sistema priključka, na mestima potrošnje koristite slavine sa prekidačem pod pritiskom. Na izlaznoj cevi, radi sigurnosti rada, mora se ugraditi sigurnosni ventil ili sigurnosna grupa koja prekida porast pritiska u bojleru veći od 0,1 MPa iznad nominalnog. Izlazni otvor na sigurnosnom ventilu treba da bude spojen na atmosferski pritisak.

Pri zagrevanju vode u bojleru, pritisak vode raste do granice na koju je podešen sigurnosni ventil. Pošto je povratak vode u vodovodnu mrežu prekinut, može doći do kapanja vode iz izlaznog otvora sigurnosnog ventila. Vodu koja kaplje možete odvesti u odvod pomoću cevi koju postavite ispod sigurnosnog ventila. Odvodna cev za vodu, koja je postavljena ispod sigurnosnog ventila, mora biti montirana vertikalno, usmerena nadole, i u prostoru gde ne mrznu.

Ukoliko zbog nepravilne instalacije nemate mogućnost da odvedete u odvod vodu koja kaplje iz sigurnosnog ventila, kapanju vode možete izbeći ugradnjom ekspanzione posude zapremine 3 l u dovodnu cev bojlera.

Za pravilan rad sigurnosnog ventila potrebno je da sami vršite periodične provere. Pri proveri treba pomeranjem ručice ili odvrtanjem navrtke ventila (u zavisnosti od tipa ventila) otvoriti izlaz iz sigurnosnog ventila. Tada treba da kroz izlazni otvor ventila poteče voda, što je znak da je ventil ispravan.

Zatvoreni sistem (pod pritiskom) Otvoreni sistem (bez pritiska)

Legenda:

1 - Sigurnosni nepovratni ventil 6 - Ispitni priključak 2 - Ispitni ventil 7 - Slavina sa prekidačem na cevovodu 3 - Nepovratni ventil 4 - Redukcioni ventil pritiska H - Hladna voda 5 - Zaporni ventil T - Topla voda

Između bojlera i sigurnosnog povratnog ventila nije dozvoljeno montirati zaporni ventil, jer na taj način onemogućavate rad sigurnosnog povratnog ventila.

Bojler možete priključiti na kućnu vodovodnu mrežu bez redukcionog ventila, ako je pritisak u mreži manji od 0,5 MPa (5 bar). Ako pritisak prelazi 0,5 MPa (5 bar), obavezno morate ugraditi redukcioni ventil.

Pre električnog priključenja, prvo se mora napuniti bojler vodom. Pri prvom punjenju, otvorite slavinu za toplu vodu na mešajućoj bateriji. Bojler je napunjen kada voda dođe i počne da izlazi kroz cev mešajuće baterije.

PRIKLJUČENJE NA ELEKTRIČNU MREŽU

Pre priključenja na električnu mrežu, na grejač je potrebno ugraditi priključni kabl minimalnog poprečnog preseka 1,5 mm² (H05VV-F 3G 1,5 mm²). Priključenje bojlera na električnu mrežu mora se izvesti u skladu sa standardima za električne instalacije.

Da biste to uradili, potrebno je da sa bojlera odvrnete zaštitni poklopac. Između bojlera i stalne instalacije mora biti ugrađen uređaj za odvajanje svih polova od napojne mreže, i to u skladu sa nacionalnim pravilima za instalacije.

Legenda:

1 - Termostat i dvopolni osigurač grejača 2 - Grejač 3 - Priključna stezaljka 4 - Kontrolna lampica

L - Fazni provodnik N - Neutralni provodnik Zaštitni provodnik

Šema električnog povezivanja

UPOZORENjE: Pre bilo kakve intervencije u unutrašnjosti bojlera, obavezno ga isključite iz električne mreže!

UPOTREBA I ODRŽAVANjE

Nakon priključenja na vodovodnu i električnu mrežu, bojler je spreman za upotrebu.

Temperatura vode u aparatu automatski reguliše termostat, koji je fabrički podešen. Podešavanje možete promeniti okretanjem zavrtnja za regulaciju na termostatu, unutar bojlera. Zona regulacije dostiže od 20 do 75 °C. Promenu fabričkog podešavanja ne preporučujemo, jer vam omogućava ekonomičnu potrošnju električne energije i manje taloženje kamenca. Rad grejača prikazuje kontrolna lampica. Bojler sadrži bimetalni termometar koji se okreće u smeru kazaljke na satu udesno kada je u bojleru topla voda. Ako ne nameravate da koristite bojler duže vreme, isključite ga iz električne mreže. Kada postoji rizik od zamrzavanja vode u bojleru, treba ga isprazniti. Voda se iz bojlera prazni kroz dovodnu cev. U tu svrhu, pri instalaciji se preporučuje da se između sigurnosnog ventila i dovodne cevi postavi poseban fitting (T-komad) ili ventil za pražnjenje. Bojler možete isprazniti i direktno kroz sigurnosni ventil pomeranjem ručice, odnosno okretanjem poklopca ventila, kao pri proveri ispravnosti. Pre pražnjenja, bojler treba isključiti iz električne mreže, a zatim otvoriti slavinu za toplu vodu (mešač). Nakon pražnjenja vode kroz dovodnu cev, u bojleru ostaje mala količina vode koja iscuri kroz otvor prirubnice grejača.

Spoljašnjost bojlera čistite blagim rastvorom sredstva za čišćenje u prahu. Nemojte koristiti abrazivna sredstva za čišćenje.

Redovnim servisnim pregledima obezbedićete nesmetan rad i dug vek trajanja bojlera. Garancija za koroziju rezervoara važi samo ako ste obavljali redovne preglede potrošnje zaštitne anode. Vreme između posebnih i redovnih pregleda ne sme biti duže od 36 meseci. Preglede mora obaviti ovlašćeni serviser, koji evidentira pregled u garantnom listu proizvođača. Prilikom pregleda, serviser proverava potrošenost zaštitne anode od korozije, prema potrebi uklanja kamenac koji se, u zavisnosti od kvaliteta, količine i temperature vode, nakuplja unutar bojlera. Nakon pregleda bojlera, servis će vam, na osnovu utvrđenog stanja, preporučiti i datum sledećeg pregleda.

Molimo vas, eventualne kvarove na bojleru ne pokušavajte sami da popravite, već o njima obavestite najbliži ovlašćeni servis.

Poštovani kupče, zahvaljujemo vam se na kupovini našeg proizvoda. MOLIMO VAS DA PRE INSTALACIJE I PRVE UPOTREBE BOJLERA PAŽLJIVO PROČITATE UPUTSTVO.

Ovaj aparat nije namenjen za upotrebu od strane osoba (uključujući decu) sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima, ili sa nedostatkom iskustva i znanja, osim ako im je obezbeđen nadzor ili uputstva u vezi sa upotrebom aparata od strane osobe odgovorne za njihovu sigurnost.

Deca moraju biti pod nadzorom kako bi se osiguralo da se ne igraju aparatom.

Bojler je proizveden u skladu sa važećim standardima i zvanično testiran, te je isporučen sa sertifikatom o sigurnosti i elektromagnetnoj kompatibilnosti. Njegove tehničke karakteristike su navedene na pločici koja je zalepljena između priključnih cevi. Bojler može biti priključen na vodovodnu ili električnu mrežu samo od strane kvalifikovanih osoba. Tehničke intervencije unutar bojlera, zbog popravki, uklanjanja kamenca i provere ili zamene anodne zaštite od korozije, mogu se obavljati samo u ovlašćenim servisima.

INSTALACIJA

Preporučuje se instalacija bojlera u blizini mesta gde se voda koristi. Ako se bojler instalira u prostoru gde se nalazi kada ili tuš kabina, obavezno je poštovati zahteve predviđene standardom IEC 60364-7-701 (VDE 0100 Teil 701). Prilikom montaže bojlera na zid, koristite zavrtnje prečnika najmanje 8 mm. Zid sa smanjenom nosivošću mora se prethodno odgovarajuće ojačati na mestu gde nameravate da okačite, odnosno instalirate bojler. Bojleri tipa ne smeju se montirati na zid osim u vertikalnom položaju. Da biste lakše izvršili proveru i mogli da promenite magnezijumsku anodu, preporučujemo da između gornjeg dela bojlera i plafona ostavite dovoljno prostora (pogledajte dimenziju G na crtežu sa potrebnim dimenzijama za priključivanje). U suprotnom, prilikom redovnog servisa bojlera, moraćete da ga skinete sa zida.

TEHNIČKE KARAKTERISTIKE BOJLERA

Tipi TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Volum [I]	30	50	80	100	120	150	200
Presiune nominală [MPa]	0,6
Greutate / umplat cu apă [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protectția anticorozivă a cazanului	emailat / Mg anod
Puterea înçălzitorului electric [W]	2000
Tensiunea din rețea [V~]	230
Temp de înçălzire până la 75°C 1) [h]	105	155	305	355	435	545	740
Cantitatea de apă amestecăla 40°C [I]	50	89	145	200	236	298	399
Consumul de energia 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja cele zapremine vode električnim grejačem (spiralom) na temperaturu ulaza hladne vode iz cevi od 15°C. 2) Potrošnja električne energije u slučaju održavanja konstantne temperature vode u bojleru na 65°C, pri ambijentalnoj temperaturi od 20°C, mereno prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Dimenzije za priključivanje i montažu bojlera [mm]

PRIKLJUČIVANJE NA VODOVODNU MREŽU

Cevi za dovod i odvod vode iz bojlera su označene različitim bojama. Cev za dovod hladne vode je označena plavom bojom, a cev za odvod tople vode crvenom. Bojler se može priključiti na vodovodnu mrežu na dva načina. Zatvoreni sistem priključka pod pritiskom omogućava distribuciju tople vode na više mesta istovremeno. U zavisnosti od izabranog sistema priključka, kupićete odgovarajuće slavine. U slučaju otvorenog sistema, bez pritiska, mora se ugraditi nepovratni ventil koji sprečava isticanje vode iz bojlera u slučaju nedostatka vode ili privremenog prekida u snabdevanju vodom iz mreže. Prilikom primene ovog sistema priključka, obavezno je korišćenje slavine za pretakanje. Usled zagrevanja, zapremina vode u bojleru se povećava, što izaziva kapanje vode iz cevi slavine. Potpuno zatezanje ventila ne zaustavlja kapanje, već naprotiv, dovodi do oštećenja slavine. U slučaju zatvorenog sistema priključka pod pritiskom (priključak pod pritiskom), moraćete da koristite slavine pod pritiskom. Da bi se obezbedio rad bez ikakvih rizika, na ulaznoj cevi za vodu u bojler obavezno mora biti ugrađen sigurnosni ventil ili grupa sigurnosti, kojim će se izbeći povećanje pritiska u kotlu za više od 0,1 MPa iznad nominalne vrednosti. Odvodni otvor sigurnosnog ventila mora obavezno biti izveden na atmosferski pritisak. Zagrevanje vode u bojleru dovodi do povećanja pritiska do granice koju je postavio sigurnosni ventil. Pošto je povratak vode u mrežu sprečen, može se desiti da voda počne da kaplje iz odvodnog otvora sigurnosnog ventila. Voda koja nastaje kapanjem može se odvesti u odvodni kanal pomoću prihvatne čaure koja se postavlja ispod sigurnosnog ventila. Odvodna cev za vodu priključena na sigurnosni ventil mora biti montirana ispod njega, u spuštenom položaju, pazeći da se nalazi na mestu zaštićenom od smrzavanja. U slučaju da zbog neodgovarajuće instalacije nemate mogućnost da usmerite vodu koja kaplje iz sigurnosnog ventila prema odvodnom kanalu, nakupljanje vode od kapanja može se izbeći ugradnjom ekspanzione posude zapremine 3 l na dovodnu cev za vodu bojlera.

Da bi sigurnosni ventil ispravno funkcionisao, morate ga povremeno proveravati. Pri svakoj proveri potrebno je otvoriti odvodni otvor sigurnosnog ventila; u zavisnosti od tipa ventila, to se može uraditi pomoću njegovog ventila ili odvrtanjem navrtke ventila.

Ako u tom trenutku kroz odvodni otvor ventila počne da teče voda, to znači da ventil radi besprekorno.

Legenda:

1 - Ventil de siguranță, 6 - Accesoriu de încercare, 2 - Ventil de testare, 7 - Scurgere racordată la canalizare, 3 - Ventil de reținere (la canalul colector), 4 - Ventil de reducere a presiunii, H - Apă rece, 5 - Robinet de închidere, T - Apă caldă

Nu este permisă montarea unui robinet de închidere între boiler și ventilul de siguranță reductor de presiune, întrucât aceasta ar împiedica funcționarea acestuia din urmă.

Boilerul poate fi branșat la instalația domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din rețea este mai mică de 0,5 MPa (5 bar). Dacă presiunea din rețea depășește 0,5 MPa (5 bar), vor trebui montate ventile de reducere. Înainte de a fi branșat la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. La prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin țeava bateriei.

BRANȘAREA LA REȚEAUA ELECTRICĂ

Înainte de conectarea la instalația electrică, este necesar să montați un cablu de legătură cu secțiunea minimă de 1,5 mm² (H05VV-F 3G 1,5 mm²). De aceea va trebui scos capacul de protecție din plastic.

Branșarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Între boilerul pentru apă și locul în care acesta se instalează definitiv, trebuie să se monteze un dispozitiv de separare a tuturor polilor de rețeaua de alimentare, conform reglementărilor naționale în vigoare.

Legendă:

1 - Termostat, siguranță bimetalică, 2 - Element încălzitor, 3 - Mufă de racord, 4 - Bec de control

L - Cablu de fază, N - Cablu neutru, Cablu de protecție

Schema legăturii electrice

ATENȚIE: Este obligatorie deconectarea din rețeaua electrică a boilerului înaintea fiecărei intervenții tehnice în interiorul acestuia!

UTILIZARE ȘI ÎNTREȚINERE

Boilerul poate fi utilizat imediat după conectarea sa la rețeaua de apă și la cea electrică. Temperatura apei din boiler este reglată automat de termostat, care este fixat din fabrică. Reglajul poate fi modificat prin rotirea șurubului de reglare a termostatului din interiorul boilerului. Termostatul este fixat la o temperatură variind între 20 °C. Nu vă recomandăm să schimbați reglajul, întrucât el va garanta cel mai redus consum de energie și contribuie la reducerea maximă a depunerilor de piatră.

Ledul de veghe semnalizează că boilerul merge. Pe margine, boilerul are un termometru bimetalic, care se mișcă în direcția acelor de ceasornic la dreapta, că în boiler este apă caldă. În cazul în care nu intenționați să-l folosiți, dacă veți opri boilerul, pentru a evita riscul înghețării apei, acesta va trebui golit. Boilerul se golește de apă printr-o țeavă de scurgere. În acest scop, este indicat ca, la montare, între ventilul de siguranță și țeava de scurgere să se plaseze un fiting special (piesă T) sau un ventil de scurgere. Boilerul poate fi golit și în mod direct, prin ventilul de siguranță, prin acționarea manetei, respectiv a capacului rotativ al ventilului în același fel, ca atunci când se verifică modul de funcționare. Înainte de golire, este necesar ca boilerul să fie deconectat de la instalația electrică și apoi să se deschidă maneta pentru apă caldă a bateriei. După evacuarea apei prin țeava de scurgere, mai rămâne o mică cantitate de apă, care, atunci când se înlătură flanșa, se scurge prin orificiul acesteia.

Exteriorul boilerului va fi curățat prin spălarea cu un detergent delicat, dizolvat în apă. Nu folosi dizolvanți și mijloace detersive dure, respectiv corozive.

Prin efectuarea de controale tehnice regulate vei asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție contra coroziunii și, dacă va fi cazul, boilerul va fi curățat de crusta de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparații, ea fiind stabilită în funcție de starea în care se află boilerul în momentul efectuării primului control.

Vă rugăm să nu efectuați singuri repararea eventualelor defecțiuni apărute, ci să faceți apel la cel mai apropiat atelier autorizat de reparații.

Poštovani korisniče, zahvaljujemo Vam se na poverenju koje ste nam ukazali kupovinom našeg proizvoda. MOLIMO VAS DA PRE UGRADNJE I PRVE UPOTREBE BOJLERA PAŽLJIVO PROČITATE OVO UPUTSTVO.

OVAJ UREĐAJ NIJE NAMENJEN ZA UPOTREBU OSOBAMA (UKLJUČUJUĆI DECU) SA SMANJENIM FIZIČKIM, SENZORNIM ILI MENTALNIM SPOSOBNOSTIMA, ILI NEDOVOLJNIM ISKUSTVOM I ZNANJEM, BEZ NADZORA ILI UPUTSTAVA O UPOTREBI OVOG UREĐAJA OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECA TREBA DA BUDU POD NADZOROM KAKO BI SE OSIGURALO DA SE NE I GRAJU SA UREĐAJEM.

Grejač je proizveden u skladu sa važećim normama i zvanično testiran, te su za njega izdati sertifikat o bezbednosti i sertifikat o elektromagnetnoj kompatibilnosti. Njegove osnovne tehničke karakteristike navedene su na tipskoj pločici koja je nalepljena između priključnih cevi. Grejač sme priključiti na vodovodnu i električnu mrežu samo za to obučeni stručnjak. Intervencije u njegovoj unutrašnjosti radi popravke, uklanjanja kamenca i revizije ili zamene antikorozivne zaštitne anode sme izvoditi samo ovlašćena servisna služba.

UGRAĐIVANJE

Grejač ugradite što bliže mestu potrošnje. U slučaju ugradnje grejača u prostoriji sa kadom ili tušem, obavezno je poštovati zahteve standarda IEC 60364-7-701 (VDE 0100, deo 701). Na zid ga pričvrstite zidnim vijcima minimalnog nazivnog prečnika 8 mm. Zid slabe nosivosti morate na mestu pričvršćivanja odgovarajuće ojačati. Grejač smete na zid pričvrstiti samo u vertikalnom položaju. Radi lakše kontrole i zamene magnezijumske anode preporučujemo da između vrha grejača i plafona ostavite dovoljno prostora (videti dimenziju G na crtežu priključnih mera). U suprotnom, pri servisnoj intervenciji biće potrebno demontirati grejač sa zida.

TEHNIČKI PARAMETRI UREĐAJA

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Objem [I] 30 50 80 100 120 150 200
Menovitý tlak [MPa]	0,6
Hmotnost' naplenny vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorózna ochrana kotla	Emailový / Mg anóda
Prípojný vykon [W]	2000
Napätie [V~]	230
Čas zohrievania do 75°C 1) [h]	105	155	305	355	435	545	740
Množstvo miešanej vody pri 40°C [I]	50 89 1	45 200 236	298 399
Energetická spotreba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja ukupne zapremine grejača električnim grejnim telom pri ulaznoj temperaturi hladne vode iz vodovoda od 15°C. 2) Potrošnja energije pri održavanju stalne temperature vode u grejaču od 65°C i pri temperaturi okoline od 20°C, mereno prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 10	65 220	- 454	461 260
TG 200 N 15	05 10	50 444	800 5	00 507	260

G

Priključne i montažne dimenzije grejača [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Dovod i odvod vode su na cevima grejača obeleženi bojama.

Dovod hladne vode je obeležen plavom bojom, odvod tople vode crvenom bojom. Grejač možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni tlačni sistem omogućava potrošnju vode na više mesta. Otvoreni, netlačni sistem omogućava potrošnju vode samo na jednom mestu. Odgovarajuće mešačice morate nabaviti u zavisnosti od izabranog sistema priključka.

Kod otvorenog, netlačnog sistema morate ispred grejača ugraditi nepovratni ventil koji sprečava isticanje vode iz bojlera ako je nedostatak vode u mreži. Kod ovog sistema priključka morate koristiti protočnu mešačicu. U grejaču se zapremina vode usled zagrevanja povećava, što uzrokuje kapanje vode iz ručice mešačice. Snažnim povlačenjem poluge na mešačici ne možete sprečiti kapanje, čak možete oštetiti mešačicu.

Kod zatvorenog, tlačnog sistema priključka morate na mestima potrošnje koristiti tlačne mešačice. Na dovodnu cev morate, radi sigurnosti rada, ugraditi sigurnosni ventil koji sprečava povećanje pritiska u bojleru za više od 0,1 MPa iznad nazivnog pritiska. Ispusni otvor na sigurnosnom ventilu mora imati izlaz na atmosferski pritisak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Keďže je vracanie vody naspäť do vodovodnej siete znemožnené, môže voda kvapkať z výpustného otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviesť do odtoku cez lievik s prípojkou, ktorý umiestnite pod bezpečnostný ventil. V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviesť zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu musíte sami periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvoriť výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je znakom, že ventil je bezchybný.

Zatvorený (tlakový) systém Otvorený (netlakový) systém

Legenda:

1 - Bezpečnostný ventil 6 - Kontrolný nástavec 2 - Kontrolný ventil 7 - Lievik s prípojkou na odtok 3 - Nevratný ventil 4 - Redukčný ventil H - Studená voda 5 - Uzatvárací ventil T - Teplá voda

Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovať uzatvárací ventil, lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.

Ohrievač môžete pripojiť na domovú vodovodnú sieť bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustiť vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Za týmto účelom musíte z ohrievača odstrániť ochranný kryt.

Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byť zabudované zariadenie na odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s inštaláciou.

Legenda:

1 - Termostat a dvojpólová teplotná poistka 2 - Vyhrievacie teleso 3 - Pripojovacia svorka 4 - Kontrolné svetlo

L - Fázový vodič N - Neutrálny vodič

• Ochranny vodič

Šema električnog povezivanja

UPOZORENJE: Pre svakog zahvata u unutrašnjost, obavezno isključite bojler iz električne mreže!

KORIŠĆENJE I ODRŽAVANJE

Nakon priključivanja na vodovodnu i električnu mrežu, bojler je spreman za upotrebu. Temperaturu vode u bojleru automatski reguliše termostat koji je podesio proizvođač. Podešavanje možete promeniti okretanjem zavrtnja za podešavanje na termostatu, koji se nalazi u unutrašnjosti bojlera. Opseg podešavanja temperature je između 20° i 75°C. Promenu automatskog podešavanja ne preporučujemo, jer takvo podešavanje obezbeđuje ekonomičnu potrošnju električne struje i najmanje naslaga kamenca.

Funkciju električnog grejnog tela signalizira kontrolna lampica. Bojler ima na obodu bimetalni termometar, koji se pomera udesno u smeru kazaljke na satu, kada se u bojleru nalazi topla voda. Ako bojler nećete koristiti duže vreme, isključite ga iz električne mreže. Obavezno morate ispustiti i vodu, ako preti opasnost od mraza. Voda iz bojlera se ispušta kroz dovodno crevo bojlera. U tu svrhu preporučujemo da pri ugradnji između sigurnosnog ventila i dovodnog creva bojlera postavite poseban fitting (T-komad) ili ventil za ispuštanje. Bojler možete isprazniti i direktno kroz sigurnosni ventil, i to pomeranjem poluge odnosno obrtne glave ventila u isti položaj kao pri proveri funkcionisanja. Pre pražnjenja potrebno je bojler odvojiti od električne mreže i zatim otvoriti slavinu za toplu vodu na priključenoj mešalici. Nakon ispuštanja vode kroz ispusno crevo u bojleru ostane manja količina vode, koja istekne kada uklonite grejnu prirubnicu sa otvora grejne prirubnice.

Spoljašnjost bojlera čistite blagim rastvorom praška za pranje. Ne koristite razređivače i agresivna sredstva za čišćenje.

Redovnim servisnim pregledima obezbedićete besprekoran rad i dug vek trajanja bojlera. Prvi pregled bi trebalo da obavi ovlašćena servisna služba otprilike dve godine nakon priključenja. Pri pregledu se utvrđuje stepen istrošenosti antikorozivne zaštitne anode i po potrebi se čisti kamenac, koji se s obzirom na kvalitet, količinu i temperaturu korišćene vode nakupi u unutrašnjosti bojlera. Servisna služba će Vam nakon pregleda bojlera, s obzirom na utvrđeno stanje, preporučiti i datum sledeće kontrole.

Molimo Vas da moguće nedostatke na bojleru ne popravljate sami, već o njima obavestite najbližu ovlašćenu servisnu službu.

Vodni grejač je proizveden u skladu sa važećim standardima i prošao je atestaciju, te je ocenjen ISO i sigurnosnim sertifikatima. Glavne karakteristike uređaja navedene su na proizvođačkoj pločici, koja se nalazi između priključaka za vodu. Grejač na električnu mrežu i vodovod može priključiti samo ovlašćena služba ili ovlašćeni stručnjak. Garancijski i postgarancijski servis i popravku, uklanjanje kamenca, proveru ili zamenu antikorozivne anode može obaviti samo servisna služba koju je ovlastio proizvođač.

Montaža

Vodni grejač mora biti montiran što bliže mestima potrošnje vode. Ako grejač montirate u prostoriji u kojoj se nalazi kada ili tuš kabina, morate se pridržavati zahteva standarda IEC 60364-7-701 (VDE 0100, deo 701). Mora biti pričvršćen za zid pomoću odgovarajućih vijaka za tvrdi slojeviti krečnjak prečnika najmanje 8 mm. Na slabim mestima zida gde će uređaj biti pričvršćen, mora se odgovarajuće ojačati. Serijski grejači se montiraju na zid samo u vertikalnom položaju. Da biste lakše kontrolisali i menjali magnezijumske anode, preporučujemo da između vrha grejača i plafona ostavite dovoljno prostora (pogledajte dimenzije G na crtežu priključnih dimenzija). U suprotnom, prilikom pomenutog servisa biće potrebno skinuti grejač sa zida.

Tehničke karakteristike vodnog grejača

Tipas TG 30 N TG 50 N TG 80 N TG	100 N TG 1	20 N TG 150	N TG 200 N
Modelis TG 30 N TG 50 N TG 80	N TG 100 N	TG 120 N TG	150 N TG 200 N
Türis [I]	30 50 80 100	120 150 200
Nominalus slègis [MPa]	0,6
Svoris tušćio / pripill dyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikoroziné bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elementogalingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas1) [h]	105	155	305	355	435	545	740
Sumaišyto iki 40°C vandenskiekis [I]	50 89 1	45 200 236	298 399
Šilumos nuostiolai2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja vode se računa kada je temperatura ulazne hladne vode 15°C. 2) Gubici toplote se računaju kada se u grejaču održava konstantna temperatura od 65°C, a temperatura okoline dostiže 20°C. Merenja su izvršena prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	61 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 5	00 507 260

G

Priključne i montažne dimenzije grejača [mm]

PRIKLJUČAK NA VODOVODNU MREŽU

Priključci za dovod vode i odvod tople vode označeni su različitim bojama: plava – hladna voda, crvena – topla voda.

Vodni grejač se na vodovodnu mrežu može priključiti na dva načina. Zatvoreni (akumulacioni) sistem priključka vode snabdeva više mesta potrošnje, a otvoreni (protočni) – samo jedno mesto. U zavisnosti od izabranog sistema moraju se montirati odgovarajuće mešalice. U otvorenom sistemu priključka vode, ispred grejača je neophodno postaviti nepovratni ventil koji neće dozvoliti da topla voda uđe u cev za hladnu vodu. U takvom sistemu treba koristiti protočnu mešalicu. U grejaču se zbog povećanja temperature menja zapremina vode.

Zbog toga može doći do curenja vode iz pomenute mešalice. Ne pokušavajte da zaustavite vodu snažnim zatezanjem slavine, jer možete oštetiti mešalicu.

U zatvorenom sistemu priključka vode neophodno je koristiti mešalice na mestima potrošnje vode. Na cev za dovod hladne vode neophodno je postaviti sigurnosni/nepovratni ventil, koji je podešen na pritisak od 0,1 MPa, ili sigurnosnu grupu koja štiti od prekomernog pritiska u rezervoaru. Kako se voda zagreva, pritisak u grejaču raste do podešenih 0,1 MPa.

Apsauginio vožtuvo išvados privalo turėti išėjimą į atmosferos slėgį.

Vandens perteklius gali lašėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynės nuvesti lankstų vamzdelį ar šlangą. Ji turėtų būti nukreipta tiesiai žemyn ir būtų apsaugota nuo užšalimo.

Jei esama vandentiekio problema neleidžia leisti varvančio vandens iš grįžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, Jūs galite išvengti varvėjimo, suinstaliuodami 3 litrų talpos rezervuarą ant boilerio vandens įleidimo vamzdžio.

Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuvą, Jūs turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta.

Uždara (kaupiamoji) sistema Atvira (pratekanti) sistema

Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas 6 - Antgalis manometro pajungimui 2 - Vandens nuleidimo antgalis 7 - Trapas ar kanalizacijos vamzdis 3 - Atbulinis vožtuvas 4 - Redukcinis vožtuvas H - Šaltas vanduo 5 - Ventilis T - Karštas vanduo

Griežtai draudžiama statyti uždaromąjį ventilių tarp šildytuvo ir atbulinio/apsauginio vožtuvo.

Jeigu vandentiekio tinkle slėgis neviršija 0,5 MPa (5 barai), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0,5 MPa (5 barai), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus. Prieš pajungiant vandens šildytuvą į elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo.

Pajungimas prie elektros tinklo.

Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm² (H05VV-F 3G 1,5 mm²) minimalaus skerspjūvio prijungiamąjį kabelį. Tam reikia nuimti termostato rankenėlę ir įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį. Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus.

Tarp vandens šildtuvo ir elektros instaliacijos turi būti įmontuotas įrengimas visų polių atskyrimui nuo įtampos, atitinkantis šalyje galiojančius elektros instaliacijų reikalavimus.

Sutartiniai žymėjimai:

1 - Termostatas, bimetalinis saugiklis 2 - Kaitinimo elementas 3 - Laidų sujungimo blokas 4 - Kontrolinė lemputė

L - Fazinis laidas, N - Nulinis laidas, PE - Izeminimo laidas

Elektroschema

Dėmesio! Šis įrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu įžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu įžeminimu. Nekeiskite kištuko ir nenaudokite adapterių.

Šildytuvo eksploatacija ir priežiūra

Po prijungimo prie vandens ir elektros tinklo vandens šildytuvas yra paruoštas naudojimui.

Vandens temperatūra įrenginyje yra automatiškai valdoma termostato, kuris yra nureguliuotas gamintojo. Nustatymas gali būti pakeistas, pasukant reguliavimo varžtą, esantį ant termostato vidinėje vandens šildytuvo pusėje. Reguliavimo intervalas galimas nuo 20 °C iki 75 °C. Mes nerekomenduojame jokių pakeitimų gamintojo nustatyme, kadangi jis užtikrina ekonomiškiausią elektros energijos vartojimą ir mažiausią kalkių išsiskyrimą.

Elektrinio panardinamo šildytuvo veikimas yra rodomas pagalbine šviesa. Ant šildytuvo yra bimetalis termometras, kuris šildytuve esant šiltam vandeniui pakrypsta laikrodžio rodyklės kryptimi į dešinę.

Jeigu ruošiatės kurį laiką nesinaudoti vandens šildytuvu, ištuštinkite jį, kad išvengtumėte užšalimo. Vanduo iš šildytuvo išteka per šildytuvo nutekamąjį vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fitingą (trišakį) arba išleidimo ventilių. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuvą, pasukę rankenėlę arba vožtuvo sukamąją kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada uždaryti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamąjį vamzdį, šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungimo žarną per šildytuvo jungiamąją angą.

Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių.

Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų būti maždaug po dvejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdų šildytuvo vidus. Pagal šildytuvo būklę serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas, jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs.

Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą.

Dėmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės.

Ovaj aparat nije namenjen osobama (uključujući decu) sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima, ili osobama bez iskustva i znanja, osim ako su pod nadzorom ili su dobili uputstva o korišćenju aparata od strane osobe odgovorne za njihovu bezbednost.

Deca moraju biti pod nadzorom kako bi se osiguralo da se ne igraju aparatom.

Zvanično testiran, bojler je proizveden u skladu sa važećim standardima; izdati su sertifikat o bezbednosti i sertifikat o elektromagnetnoj kompatibilnosti. Njegove osnovne tehničke karakteristike su naznačene na pločici sa podacima koja se nalazi između dve priključne cevi. Bojler može priključiti na vodovodnu mrežu i električnu mrežu samo kvalifikovani tehničar. Samo ovlašćeni servis može vršiti intervencije unutar bojlera radi popravke, uklanjanja kamenca ili zamene anodne zaštite od korozije.

UGRAĐIVANJE

Ugradite bojler što bliže izlaznim otvorima za vodu. Prilikom ugradnje bojlera u prostoriju sa kadom ili tušem, neophodno je poštovati zahteve standarda IEC 60364-7-701 (VDE 0100, deo 701). Pričvrstite ga na zid ili pod sa najmanje dva zidna vijka nominalnog prečnika 8 mm. Zidovi ili pod na kojima treba da bude instaliran moraju biti odgovarajuće ojačani. Bojler se može postaviti na zid samo vertikalno. Zbog lakšeg pregleda i zamene magnezijumske anode, preporučujemo da ostavite dovoljno prostora između gornjeg dela bojlera i plafona (pogledajte dimenziju G na šemi dimenzija priključka). U suprotnom, prilikom pomenute intervencije, bojler će morati da se skine sa zida.

TEHNIČKE KARAKTERISTIKE UREĐAJA

Type TG 30 N TGR 50 N TG 80 N TG	100 N TG 120 N TG 150 N TG 200 N
Modèle TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N TG 200 N
Volume [I]	30 50 80 100	120 150 200
Pression nominale [MPa]	0,6
Masse / rempli d'eau [kg]	20/50	24/74	30/110	34/134	38/158	44/194
Protection anti-corrosion de la chaudière	Émaille / Anode Mg
Puisance connectée [W]	2000
Tension [V~]	230
Temps de chauffe jusqu'à 75°C [h]	105	155	305	355	435	545
Quantité d'eau mélangée à 40°C [l]	50 89 1	45 200 236	298 399
Consommation d'énergie 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20

1) Vreme zagrevanja celokupnog sadržaja bojlera pomoću električnog grejnog tela, pri ulaznoj temperaturi hladne vode iz vodovodne instalacije od 15°C. 2) Potrošnja energije pri održavanju konstantne temperature od 65°C u bojleru, pri sobnoj temperaturi od 20°C, merena prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N	926 71	5 200 - 454 46	1 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 500 507	260

G

Dimenzije bojlera za priključivanje i montažu [mm]

PRIKLJUČIVANJE NA VODOVODNU MREŽU

Dovod i odvod vode su označeni na cevima bojlera bojom. Dovod hladne vode je označen plavom bojom, dok je odvod tople vode označen crvenom bojom.

Bojler se može priključiti na vodovodnu mrežu na dva načina. Zatvoreni (pritisni) sistem priključka omogućava zahvatanje vode sa više izlaznih otvora, dok otvoreni (bespritisni) sistem omogućava samo jedno zahvatanje vode. U zavisnosti od izabranog sistema priključka, morate kupiti i odgovarajuće mešače. Kod otvorenog (bespritisnog) sistema, ispred bojlera mora se ugraditi nepovratni ventil koji sprečava oticanje vode iz bojlera u slučaju nedostatka vode u vodovodnoj mreži. Ovaj sistem priključka zahteva mešač sa unakrsnim tokovima. Zbog zagrevanja, zapremina vode u bojleru se povećava, što izaziva kapanje iz levka mešača. Kapanje vode se ne može sprečiti čvrstim zatezanjem ručice mešača, može se samo oštetiti.

U slučaju zatvorenog (pritisnog) sistema priključka, na izlaznim otvorima za vodu moraju se koristiti manometarski mešači. Zbog sigurnosti rada, na dovodnoj cevi obavezno se mora ugraditi sigurnosni ventil ili sigurnosna grupa, što sprečava porast pritiska u bojleru za više od 0,1 MPa iznad nominalnog pritiska. Ispusni otvor na sigurnosnom ventilu mora obavezno imati izlaz na atmosferski pritisak.

Prilikom zagrevanja vode u bojleru, pritisak vode u bojleru raste sve dok se ne dostigne granica podešena na sigurnosnom ventilu. Pošto je povratak vode u vodovodnu mrežu sprečen, može doći do kapanja iz ispusnog otvora sigurnosnog ventila. Voda koja kaplje može se odvesti u odvod kroz oluk koji se postavlja ispod sigurnosnog ventila. Odvodna cev postavljena ispod izlaza sigurnosnog ventila mora biti postavljena direktno nadole i u prostoriji gde ne mrznje.

U slučaju da nemate mogućnost, zbog loše izvedene instalacije, da odvedete vodu koja kaplje sa sigurnosnog ventila u odvod, kapanje se može izbeći ugradnjom ekspanzione posude zapremine 3 l na dovodnu cev bojlera.

Da bi se obezbedio ispravan rad sigurnosnog ventila, morate periodično vršiti provere. Prilikom provere, protok kroz sigurnosni ventil i ispust mora se otvoriti pomeranjem ručice ili odvrtanjem navrtke ventila (u zavisnosti od tipa ventila). Voda mora da teče kroz izlaznu mlaznicu, što dokazuje ispravan rad ventila.

Zatvoreni sistem (pritisni) Otvoreni sistem (bespritisni)

Legenda:

1 - Sigurnosni ventil, 6 - Ispitni element, 2 - Ispitni ventil, 7 - Izljev s priključkom na odvod, 3 - Nepovratni ventil, H - Hladna voda, 4 - Reduktor pritiska, T - Topla voda, 5 - Zaporni ventil

Zaporni ventil ne sme biti ugrađen između bojlera i sigurnosnog ventila, jer bi takva ugradnja onemogućila rad sigurnosnog ventila.

Ako je pritisak u mreži manji od 0,5 MPa (5 bar), bojler se može priključiti na gradsku vodovodnu mrežu bez reduktora pritiska. Ako pritisak u mreži prelazi 0,5 MPa (5 bar), moraju se ugraditi dva reduktora pritiska.

Bojler se mora obavezno napuniti vodom pre priključenja na električnu mrežu. Prilikom prvog punjenja otvorite slavinu za toplu vodu na mešalici. Bojler je pun kada voda počne da teče kroz izljev mešalice.

PRIKLJUČENJE NA ELEKTRIČNU MREŽU

Pre priključenja bojlera na električnu mrežu, kabl za napajanje minimalnog preseka 1,5 mm² (H05VV-F 3G 1,5 mm²) mora biti ugrađen. Prilikom montaže kabla za napajanje, oba voda za indikatorsku lampicu takođe moraju biti povezana u razvodnoj kutiji na termostatu predviđenoj za tu svrhu, pri čemu su vodovi označeni brojevima 1 i 2 ili slovima A i B u slučaju alternativne verzije termostata.

Da bi se izvršila ova operacija, zaštitni poklopac mora biti odvrnut sa bojlera.

Priključenje bojlera na električnu mrežu mora biti izvedeno u skladu sa standardima za električne instalacije. Uređaj koji omogućava odvajanje svih polova od napojne mreže mora biti ugrađen između bojlera i stalne instalacije, u skladu sa nacionalnim propisima o instalacijama.

Legenda:

1 - Termostat i bimetalni termički osigurač, 2 - Grejno telo, 3 - Priključna stezaljka, 4 - Indikatorska lampica

L - Faza

N - Nula

• Zaštitni provodnik

Šema električnog povezivanja

UPOZORENjE: Pre bilo kakve intervencije u unutrašnjosti, bojler mora biti obavezno isključen iz električne mreže!

UPOTREBA I ODRŽAVANjE

Nakon priključenja na električnu mrežu i vodovodnu instalaciju, bojler je spreman za upotrebu.

Temperatura vode u aparatu se automatski reguliše termostatom podešenim u fabrici. Podešavanje se može promeniti okretanjem zavrtnja za podešavanje na termostatu unutar bojlera. Opseg podešavanja je od 20° do 75°C. Promena fabričkog podešavanja se ne preporučuje jer vam ono obezbeđuje najekonomičniju potrošnju električne energije i najmanje taloga kamenca.

Indikatorska lampica pokazuje rad električnog bojlera. Kućište bojlera je opremljeno bimetalnim termometrom; on se pomera udesno u smeru kazaljke na satu kada je topla voda prisutna u bojleru.

Isključite bojler iz električne mreže ako ne nameravate da ga koristite duži vremenski period. Ako postoji rizik da se voda u bojleru zamrzne, potrebno ga je isprazniti. Voda iz bojlera se ispušta kroz dovodnu cev. U tu svrhu preporučuje se ugradnja priključka (T elementa) ili ispusnog ventila između sigurnosnog ventila i dovodne cevi. Takođe, bojler se može isprazniti direktno kroz sigurnosni ventil postavljanjem poluge ili obrtne kapice ventila u isti položaj kao prilikom testa rada. Pre pražnjenja, potrebno je isključiti bojler iz električne mreže; zatim otvoriti slavinu za toplu vodu na mešalici. Nakon pražnjenja kroz dovodnu cev u bojleru ostaje mala količina vode koja istekne kroz otvor prirubnice grejača prilikom njenog skidanja.

Spoljašnjost bojlera treba čistiti blagim rastvorom deterdženta. Ne koristite rastvarače ili abrazivna sredstva za čišćenje.

Redovni servisni pregledi će obezbediti ispravan rad i dug vek trajanja bojlera. Garancija protiv korozije bojlera važi samo ako ste izvršili propisane preglede istrošenosti zaštitne anode. Period između dva pregleda ne sme biti duži od 36 meseci. Preglede mora obaviti ovlašćeni tehničar koji beleži pregled u garantni list proizvoda. Prilikom pregleda, tehničar proverava istrošenost zaštitne anode protiv korozije i, po potrebi, uklanja kamenac koji se nakuplja unutar bojlera u zavisnosti od kvaliteta, količine i temperature potrošene vode. Nakon pregleda bojlera, servis će vam preporučiti datum sledećeg pregleda uzimajući u obzir utvrđeno stanje.

Molimo vas da ne popravljate sami moguće kvarove na bojleru; pozovite najbliži servis.

Poštovani kupče, zahvaljujemo vam na kupovini našeg proizvoda.

MOLIMO VAS DA PRE MONTAŽE I PRVE UPOTREBE BOJLERA PAŽLJIVO PROČITATE OVO UPUTSTVO.

OVAJ UREĐAJ NIJE NAMENJEN ZA UPOTREBU OD STRANE OSOBA (UKLJUČUJUĆI DECU) SA SMANJENIM FIZIČKIM, SENZORNIM ILI MENTALNIM SPOSOBNOSTIMA, ILI NEDOSTATKOM ISKUSTVA I ZNANJA, OSIM AKO SU POD NADZOROM ILI UZ INSTRUKCIJE O UPOTREBI UREĐAJA OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST.

DECU TREBA NADZIRATI KAKO BI SE OSIGURALO DA SE NE I GRAJU UREĐAJEM.

Bojler je proizveden u skladu sa važećim standardima i testiran prema propisima. Za to su izdati sertifikat o bezbednosti i sertifikat o elektromagnetnoj kompatibilnosti. Njegove glavne tehničke karakteristike su navedene na pločici sa oznakama koja je zalepljena između dve priključne cevi. Bojler sme priključiti na vodovod i električnu mrežu samo kvalifikovani stručnjak. Intervencije na uređaju zbog popravki, uklanjanja kamenca i provere ili zamene anodne zaštite od korozije takođe sme obavljati samo ovlašćeni servis.

MONTAŽA

Montirajte bojler što je moguće bliže mestu potrošnje. Prilikom ugradnje bojlera u prostoriju sa kadom ili tušem moraju se ispuniti zahtevi standarda IEC 60364-7-701 (VDE 0100, deo 701). Pričvrstite ga zidnim vijcima nominalnog prečnika najmanje 8 mm na zid ili pod. Zidove ili podove sa nedovoljnom nosivošću morate dovoljno ojačati na mestu gde ćete okačiti bojler. Bojler smete montirati isključivo uspravno na zid. Radi lakše kontrole i zamene magnezijumske anode preporučuje se ostaviti dovoljno prostora između gornje strane bojlera i plafona (videti dimenziju G na crtežu sa priključnim dimenzijama). U suprotnom, bojler će morati da se demontira sa zida prilikom pomenutog održavanja.

TEHNIČKE KARAKTERISTIKE UREĐAJA

Type TG 30 N TG 50 N TG 80 N TG 100	NTG 120 N	TG 150 N	TG 200 N
Model TG 30 N TG 50 N TG 80 N TG	100 N TG 120	N TG 150	N TG 200 N
Volume [I]	30	50	80	100	120	150	200
Nominate druk [MPa]	0,6
Gewicht / gemuld met water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Corrosiebeveiliging van de ketel	Geëmailleerd en magnesiumanode
Aansluitvermogen [W]	2000
Spanning [V~]	230
Verwarmingstijd tot 75°C [h]	105	155	305	355	435	545	740
HoeveelheidCCCCCC [I]	50	89	145	200	236	298	399
Energieverbruik2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vreme zagrevanja celokupne zapremine bojlera električnim grejnim elementom pri ulaznoj temperaturi hladne vode iz vodovoda od 15°C. 2) Potrošnja energije pri održavanju konstantne temperature vode u bojleru od 65°C i pri temperaturi okoline od 20°C, mereno prema EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Priključne i montažne dimenzije bojlera [mm]

PRIKLJUČAK NA VODOVOD

Dovod vode i odvod su označeni bojama na cevima bojlera. Dovod hladne vode je plave boje, odvod tople vode je crvene boje.

Bojler možete priključiti na vodovod na dva načina. Zatvoreni pritisni sistem priključka omogućava zahvatanje vode na više mesta, dok se kod otvorenog sistema, koji nije pod pritiskom, voda može zahvatati samo na jednom mestu. U zavisnosti od izabranog sistema priključka, morate kupiti i odgovarajuće mešalice.

Kod otvorenog sistema, koji nije pod pritiskom, ispred bojlera mora se ugraditi nepovratni ventil, koji sprečava vraćanje vode iz bojlera u slučaju kvara na vodovodnoj mreži. Kod ovog sistema priključka morate koristiti protočnu mešalicu. U bojleru se zapremina vode povećava kada se zagreje, što izaziva kapanje mešalice. To ne možete sprečiti čvrstim zatezanjem slavine. Time ćete samo oštetiti slavinu. Na dovodnoj cevi, radi sigurnosti, morate ugraditi sigurnosni ventil ili sigurnosnu grupu, koji sprečavaju povećanje pritiska u bojleru za više od 0,1 MPa iznad normalnog pritiska. Izlazni otvor sigurnosnog ventila mora imati izlaz na atmosferski pritisak.

Prilikom zagrevanja vode u bojleru, pritisak vode u bojleru raste sve dok se ne dostigne granica podešena na sigurnosnom ventilu. Pošto je povratak vode u vodovod onemogućen, voda može kapati iz izlaznog otvora sigurnosnog ventila. Kapajuću vodu možete odvesti u odvod pomoću produžetka za prikupljanje, koji se postavlja ispod sigurnosnog ventila. Odvodna cev koja se postavlja ispod izlaza sigurnosnog ventila mora biti usmerena pravo nadole i ugrađena u okruženju gde ne mrznje. U slučaju da zbog nepravilne instalacije nemate mogućnost da vodu koja kaplje iz nepovratnog ventila odvedete u odvod, kapanje možete izbeći ugradnjom ekspanzione posude zapremine 3 l na dovodnu cev bojlera.

Radi pravilnog rada sigurnosnog ventila, morate povremeno vršiti kontrolu. Prilikom kontrole, pomeranjem ručice ili odvrtanjem matice ventila (u zavisnosti od tipa ventila), morate otvoriti izlaz iz nepovratnog sigurnosnog ventila. Tom prilikom voda mora poteći kroz izlaznu cev ventila. To ukazuje da ventil radi besprekorno.

Legenda:

1 - Sigurnosni ventil 6 - Ispitni nastavak 2 - Ispitni ventil 7 - Levak sa priključkom 3 - Nepovratni ventil na izlazu 4 - Reduktor pritiska H - Hladna voda 5 - Zaporni ventil T - Topla voda

Između bojlera i nepovratnog sigurnosnog ventila ne smete ugrađivati zaporni ventil, jer biste time onemogućili rad nepovratnog ventila.

Kratki bojler bez reduktora pritiska priključiti na kućni vodovod, ako je pritisak u vodovodu niži od 0,5 MPa (5 bar). Ako je pritisak u vodovodu viši od 0,5 MPa (5 bar), potrebno je ugraditi dva reduktora pritiska jedan za drugim.

Pre električnog priključka, bojler prvo napuniti vodom. Otvorite slavinu za toplu vodu kada prvi put punite bojler. Bojler je pun kada voda počne da teče kroz izlaznu cev.

PRIKLJUČAK NA ELEKTRIČNU MREŽU

Za priključak na električnu mrežu, u bojler treba ugraditi priključni kabl minimalnog preseka od 1,5 mm² (H05VV-F 3G 1,5 mm²). Pri pričvršćivanju priključnog kabla, takođe treba pričvrstiti obe priključne žice kontrolne lampice u za to predviđene priključne navrtke termostata, koje su označene sa 1 i 2 ili sa A i B kod alternativne izvedbe termostata.

Da biste to uradili, potrebno je odvrnuti zaštitnu ploču bojlera.

Priključak bojlera na električnu mrežu treba izvršiti u skladu sa normama za električne instalacije. Između bojlera i vodovoda treba ugraditi uređaj za razdvajanje svih polova napojne mreže u skladu sa nacionalnim instalaterskim propisima.

Legenda:

1 - Termostat sa dvopolnim termoosiguračem

2 - Grejni element

3 - Priključna stezaljka

4 - Kontrolna lampica

L - Fazni provodnik

N - Neutralni provodnik

Provodnik za uzemljenje

Šema električnog povezivanja

UPOZORENJE: Pre svake intervencije na bojleru, mora se prekinuti veza sa električnom mrežom!

UPOTREBA I ODRŽAVANJE

Nakon priključenja na vodovod i električnu mrežu, bojler je spreman za upotrebu. Temperatura vode u uređaju se automatski reguliše termostatom, koji je fabrički podešen. Podešavanje možete promeniti okretanjem zavrtnja za podešavanje na bojleru. Opseg podešavanja je između 20° i 75°C. Preporučuje se da ne menjate fabrički podešene vrednosti, jer ovo podešavanje garantuje najekonomičniju potrošnju energije i najmanje taloženje kamenca.

Rad električnog grejnog elementa se označava kontrolnom lampicom. Bojler ima na ivici bimetalni termometar koji se okreće udesno samo kada je voda u bojleru topla.

Prekinite vezu sa električnom mrežom ako bojler ne koristite duže vreme. Ako postoji opasnost da se voda u bojleru zamrzne, ispustite vodu iz njega. Voda iz bojlera izlazi kroz dovodnu cev. Zbog toga se preporučuje da pri montaži između sigurnosnog ventila i dovodne cevi bojlera postavite poseban spojni komad (T-komad) ili izlazni ventil. Bojler možete isprazniti i indirektno preko sigurnosnog ventila, okretanjem ručice ili okretnog poklopca ventila u položaj kao pri proveri rada. Pre pražnjenja morate prekinuti vezu između električne mreže i bojlera, a zatim otvoriti slavinu za toplu vodu na priključenoj mešalici. Nakon što voda istekne kroz dovodnu cev, u bojleru ostaje mala količina vode koja istekne nakon uklanjanja grejne prirubnice kroz otvor grejne prirubnice.

Spoljašnjost bojlera čistite sapunicom blagog deterdženta. Ne koristite rastvarače i abrazivna sredstva za čišćenje.

Redovnim servisom obezbedićete dugotrajan besprekoran rad i dug vek trajanja bojlera. Garancija za prodiranje vode kroz bojler važi samo ako redovno vršite propisane preglede i proveru istrošenosti zaštitne anode. Period između pojedinačnih redovnih pregleda ne sme biti duži od 36 meseci. Pregled mora obaviti ovlašćeni stručnjak, koji će pregled zabeležiti u garantni list uređaja. Prilikom pregleda proverava stepen istrošenosti antikorozivne zaštitne anode i

ako je potrebno, uklanja kamenac koji se, zavisno od kvaliteta, količine i temperature upotrebljene vode, nataložio na unutrašnjosti bojlera. Serviser će nakon pregleda bojlera, na osnovu utvrđenog stanja, preporučiti datum sledeće kontrole.

Molimo Vas da eventualne kvarove na bojleru ne pokušavate sami da popravite, već da o tome obavestite nadležni servis.
