TG100NC6 - Kotel GORENJE - Bezplatný návod k obsluze

Typ výrobku	Elektrický zásobníkový ohřívač vody
Značka	Gorenje
Model	TG100NC6
Objem (kapacita)	100 litrů
Jmenovitý tlak	0,6 MPa (6 bar)
Hmotnost prázdná	34 kg
Hmotnost plná	134 kg
Připojený výkon	2000 W
Napájecí napětí	230 V ~
Doba ohřevu na 75 °C	Přibližně 3 h 55 min
Množství smíšené vody při 40 °C	200 litrů
Energetická spotřeba (udržování při 65 °C)	2,20 kWh/24h
Ochrana proti korozi	Smaltovaná nádrž + hořčíková anoda
Rozměry (V x Š x H)	926 x 715 x 200 mm
Vodní připojení	Vstup studené vody (modrý) a výstup teplé vody (červený) – kompatibilní s otevřenými i uzavřenými systémy
Elektrické připojení	Kabel H05VV-F 3G 1,5 mm², minimální průřez 1,5 mm²
Nastavitelná teplota	20 °C až 75 °C (doporučené tovární nastavení)
Materiál nádrže	Smaltovaná ocel
Ochranná anoda	Hořčíková anoda (kontrola každých 36 měsíců)
Bezpečnostní zařízení	Pojistný ventil, bipolární tepelná pojistka
Údržba	Vnější čištění jemným roztokem; odvápnění a kontrola anody autorizovaným technikem
Stupeň krytí	V souladu s normami IEC 60364-7-701 (instalace v místnosti s vodou)

Často kladené otázky - TG100NC6 GORENJE

Jaký je objem ohřívače vody TG100NC6?

Objem je 100 litrů, vhodný pro průměrné domácí použití.

Jaký maximální tlak vody je podporován?

Jmenovitý tlak je 0,6 MPa (6 bar). Pokud tlak v síti překročí 0,5 MPa, je nutné nainstalovat redukční ventil.

Jak nainstalovat ohřívač vody v uzavřeném systému (pod tlakem)?

Pro uzavřený systém použijte bezpečnostní skupinu nebo pojistný ventil namontovaný na přívodu studené vody. Ventil musí mít odvod do atmosféry a pravidelně se testovat. Neumisťujte uzavírací ventil mezi ohřívač a pojistný ventil.

Jak připojit ohřívač vody k elektrické síti?

Připojení musí provést kvalifikovaný technik. Použijte kabel s minimálním průřezem 1,5 mm² (H05VV-F 3G 1,5 mm²). Mezi spotřebičem a sítí musí být instalováno odpojovací zařízení všech pólů. Před jakýmkoli zásahem musíte odpojit napájení.

Jaká je maximální teplota vody?

Teplota je nastavitelná od 20 °C do 75 °C. Tovární nastavení (přibližně 65 °C) se doporučuje pro dobrou rovnováhu mezi komfortem a úsporou energie.

Jak udržovat ochrannou anodu?

Hořčíková anoda musí být kontrolována nejméně každých 36 měsíců autorizovaným technikem. Pokud je opotřebovaná, musí být vyměněna, aby byla zajištěna ochrana nádrže proti korozi.

Co dělat v případě kapání pojistného ventilu?

Mírné kapání je při ohřevu normální. Pokud je kapání nadměrné, zkontrolujte, zda tlak v síti nepřesahuje 0,6 MPa. Můžete nainstalovat expanzní nádobu o objemu 3 litry na přívod studené vody, abyste tento jev snížili.

Jak vypustit ohřívač vody?

Odpojte spotřebič od elektrické sítě. Otevřete kohoutek teplé vody. Přepněte pojistný ventil do polohy test pro vypuštění vody, nebo použijte T-kus na přívodu studené vody pro vypuštění zespodu.

Lze spotřebič nainstalovat v koupelně?

Ano, za předpokladu dodržení normy IEC 60364-7-701 (VDE 0100 část 701) týkající se elektrických instalací v místnostech s vanou nebo sprchou.

Co dělat, když ohřívač vody nehřeje?

Nejprve zkontrolujte napájení a jistič. Kontrolka by se měla rozsvítit. Pokud problém přetrvává, kontaktujte servisní středisko. Nepokoušejte se sami opravovat vnitřek spotřebiče.

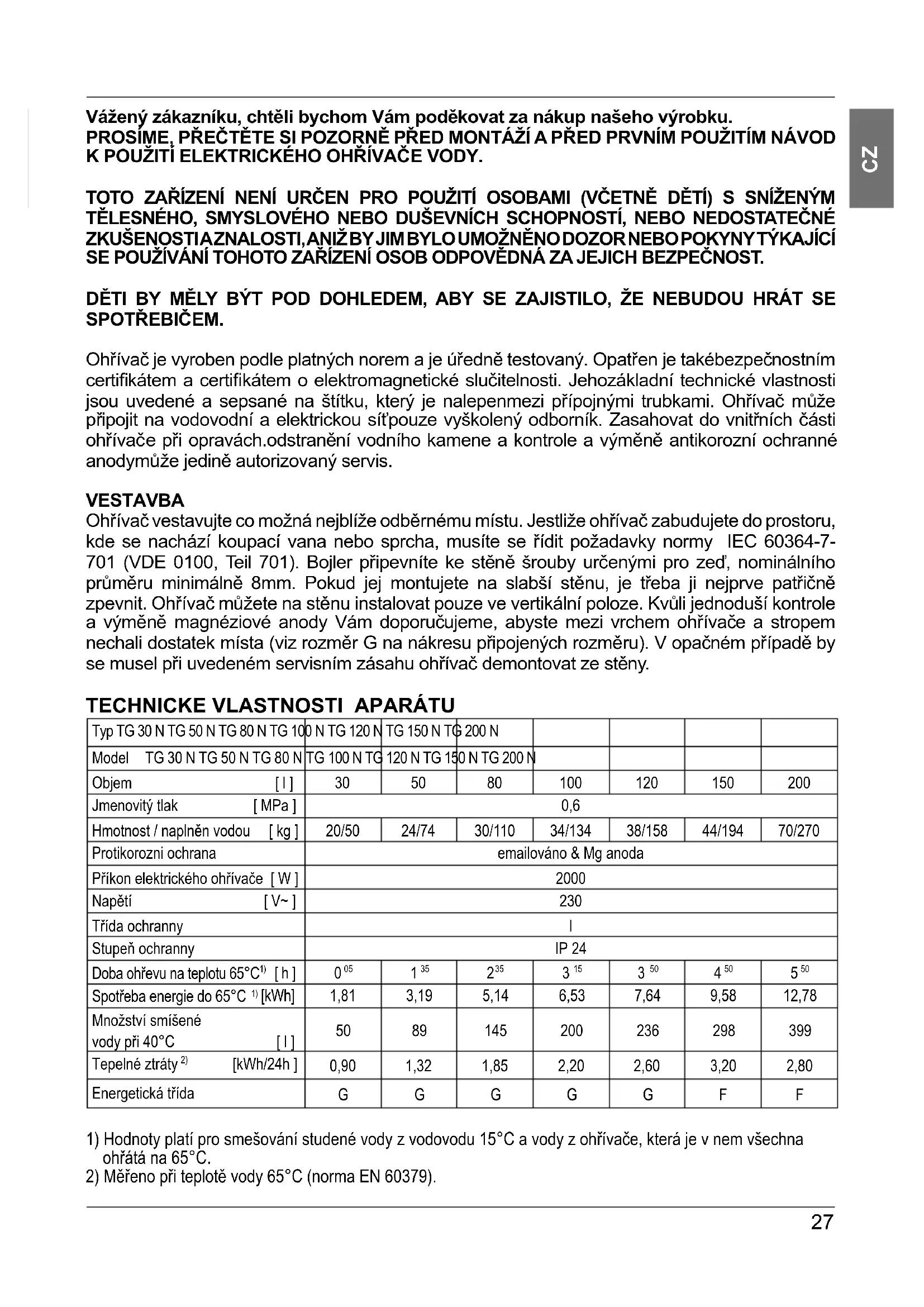

NÁVOD K OBSLUZE TG100NC6 GORENJE

Vážený zákazníku, chtěli bychom Vám poděkovat za nákup našeho výrobku. Prosíme, přečtěte si pozorně před montáží a před prvním použitím návod k použití elektrického ohřívače vody.

Toto zařízení není určeno pro použití osobami (včetně dětí) se sníženými tělesnými, smyslovými nebo duševními schopnostmi, nebo s nedostatečnými zkušenostmi a znalostmi, pokud jim nebyl umožněn dohled nebo pokyny týkající se používání tohoto zařízení osobou odpovědnou za jejich bezpečnost.

Děti by měly být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Ohřívač je vyroben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jeho základní technické vlastnosti jsou uvedeny a sepsány na štítku, který je nalepen mezi přípojnými trubkami. Ohřívač může připojit na vodovodní a elektrickou síť pouze vyškolený odborník. Zasahovat do vnitřních částí ohřívače při opravách, odstraňování vodního kamene a kontrole a výměně antikorozní ochranné anody může pouze autorizovaný servis.

VESTAVBA

Ohřívač vestavujte co možná nejblíže odběrnému místu. Jestliže ohřívač zabudujete do prostoru, kde se nachází koupací vana nebo sprcha, musíte se řídit požadavky normy IEC 60364-7-701 (VDE 0100, Teil 701). Bojler připevněte ke stěně šrouby určenými pro zeď, nominálního průměru minimálně 8 mm. Pokud jej montujete na slabou stěnu, je třeba ji nejprve patřičně zpevnit. Ohřívač můžete na stěnu instalovat pouze ve vertikální poloze. Kvůli snadnější kontrole a výměně magnéziové anody Vám doporučujeme, abyste mezi vrchem ohřívače a stropem nechali dostatek místa (viz rozměr G na nákresu připojených rozměrů). V opačném případě by se musel při uvedeném servisním zásahu ohřívač demontovat ze stěny.

TECHNICKÉ VLASTNOSTI APARÁTU

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	TG 120 N TG 150 N TG 200 N
Objem [I]	30	50	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozni ochrana	emailováno & Mg anoda
Príkon elektrického ohřivače [W]	2000
Napěti [V~]	230
Třida ochranny	I
Stupeř ochranny	IP 24
Doba ohřevu na teplotu 65°C¹) [h]	0⁵⁵	1³⁵	2³⁵	3¹⁵	3⁵⁰	4⁵⁰	5⁵⁰
Spotřeba energia do 65°C¹) [kWh]	1,81	3,19	5,14	6,53	7,64	9,58	12,78
Množství smíšené vody při 40°C [I]	50	89	145	200	236	298	399
Tepelné ztráty²) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
Energetická třida	G	G	G	G	G	F	F

1) Hodnoty platí pro směšování studené vody z vodovodu 15°C a vody z ohřívače, která je v něm všechna ohřátá na 65°C. 2) Měřeno při teplotě vody 65°C (norma EN 60379).

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Montážní rozměry aparátu [mm]

PŘIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody jsou na potrubí topného tělesa barevně vyznačeny. Přívod studené vody je označen modrou barvou, odvod teplé vody červenou barvou. Topné těleso můžete připojit na vodovodní síť dvěma způsoby. Uzavřený tlakový systém připojení umožňuje odběr vody na více odběrných místech, otevřený netlakový systém umožňuje jen jedno odběrné místo. Vzhledem k vybranému systému připojení si musíte zakoupit také patřičné směšovací baterie.

U otevřeného netlakového systému je třeba před topné těleso vestavět ventil zabraňující vracení vody a následné vytékání vody z kotle, pokud v síti dojde voda. U tohoto systému připojení musíte použít průtokovou směšovací baterii. V topném tělese se kvůli ohřívání objem vody zvětšuje, a to zapříčiňuje kapání z potrubí směšovací baterie. Silným utahováním rukojeti na směšovací baterii nelze zabránit kapání vody, můžete však baterii poškodit. U uzavřeného tlakového systému připojení musíte na odběrných místech použít tlakové směšovací baterie. Na dotekovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Výtokový otvor na bezpečnostním ventilu musí mít povinně vývod do atmosférického tlaku.

Při ohřívání vody v topném tělese se tlak vody zvyšuje až k hranici, která je nastavená na bezpečnostním ventilu. Protože se voda nemůže již vracet do vodovodního potrubí, může začít tato voda kapat z otvoru bezpečnostního ventilu. Kapající vodu můžete svést do odpadu přes odchytávající nástavec, který můžete umístit pod bezpečnostní ventil. Výtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti, kde nemrzne, a musí být obrácena směrem dolů.

V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním expanzní nádoby o obsahu 3 l na dotekové trubce bojleru.

Aby bezpečnostní ventil správně fungoval, musíte sami periodicky provádět kontroly.

Při kontrole musíte pohybem rukojeti nebo odšroubováním matky ventilu (závisí na typu ventilu) otevřít výtok ze zpětného bezpečnostního ventilu. Přitom musí vytéci přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.

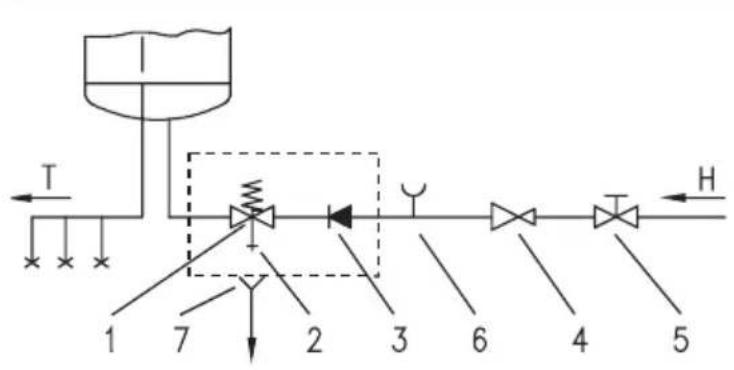

Uzavřený (tlakový) systém

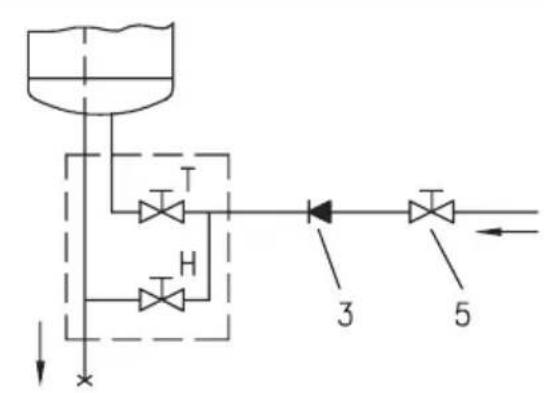

Otevřený (průtokový) systém

Legenda:

1 - Bezpečnostní ventil 6 - Zkušební nástavec 2 - Zkušební ventil 7 - Trychtýř s přípojkou na odtok 3 - Zpětný ventil 4 - Redukční ventil H - Studená voda 5 - Uzavírací ventil T - Teplá voda

Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavírací ventil, protože tím vyloučíte funkci bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než 0,5 MPa (5 bar). Jestliže tlak přesahuje 0,5 MPa (5 bar), musíte v každém případě zabudovat redukční ventil.

Před připojením k elektrické síti musíte aparát nejdříve naplnit vodou. První plnění provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když se na odtokové trubce směšovací baterie objeví voda.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Při připojení k elektrické síti je zapotřebí do ohřívače zabudovat připojný vodič, který má minimální průřez aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Abyste tento úkon mohli provést, musíte nejdříve z ohřívacího tělesa odšroubovat ochranné víko.

Připojení aparátu k elektrické síti musí probíhat v souladu s normami pro elektrická vedení. Mezi ohřívač vody a trvalou instalaci se musí zabudovat přípravek pro odpojení všech pólů od napájecí sítě v souladu s národními instalačními předpisy.

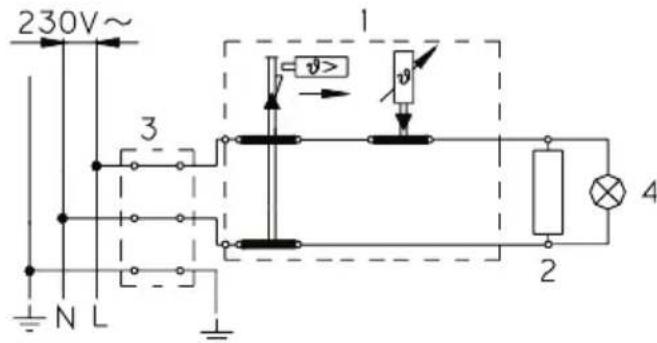

Legenda:

1 - Termostat a dvoupólová tepelná pojistka 2 - Ohřívací těleso 3 - Přípojová svorka 4 - Kontrolka

L - Fázový vodič N - Neutrální vodič - Ochranný vodič

UPOZORNĚNÍ: Před každým zásahem do vnitřního prostoru aparátu musíte aparát odpojit z elektrické sítě!

POUŽITÍ A ÚDRŽBA

Po připojení k vodovodní a elektrické síti je aparát připraven k použití.

Teplotu vody v aparátu ovládá automatický termostat, který je nastaven výrobcem. Nastavení můžete změnit otáčením ovladače termostatu ve vnitřním prostoru aparátu. Seřizovací pásmo je od 20 °C do 75 °C. Změnu nastavení zvoleného výrobcem Vám nedoporučujeme, protože toto nastavení Vám umožňuje maximálně ekonomickou spotřebu elektrické energie a nejmenší vylučování vodního kamene. Funkci elektrického ohřívače indikuje světelný indikátor.

Ohřívač obsahuje bimetalový teploměr, který se vychyluje ve směru hodinových ručiček doprava, když v ohřívači teplota vody stoupá.

V případě, že aparát nebudete delší dobu používat, odpojte jej od elektrické sítě. Pokud existuje nebezpečí zmrznutí vody, vypusťte ji z kotle. Voda z ohřívače se vyprazdní přítokovou trubkou ohřívače. Pro tento účel se doporučuje při zabudování mezi bezpečnostní ventil a přítokovou trubku ohřívače umístit speciální T-díl nebo vypouštěcí ventil. Ohřívač můžete vyprazdnit také přímo bezpečnostním ventilem s posunem páky resp. otočným kohoutem ventilu do polohy, která se používá při kontrole fungování. Před vyprazdňováním se musí ohřívač vypnout z elektrické sítě a potom se otevře páka teplé vody na připojené směšovací baterii. Po vyprazdnění vody přítokovou trubkou zůstane v ohřívači menší množství vody, která vyteče otvorem po odstranění ohřívač příruby.

Vnější části přístroje udržujte jemným roztokem pracího prášku. Nepoužívejte ředidla a jiné čisticí prostředky.

Pravidelnými servisními prohlídkami si zajistíte bezporuchový chod a dlouhou životnost ohřívače. První kontrola ohřívače se doporučuje provést odborníkem, a sice přibližně po dvou letech po zapojení. Při prohlídce se musí zkontrolovat opotřebovanost antikorozní ochranné anody a dle potřeby odstranit vodní kámen, který se vzhledem ke kvalitě, množství a teplotě spotřebované vody nabírá uvnitř topného tělesa. Servisní služba Vám při příležitosti prohlídky topného tělesa a vzhledem ke zjištěnému stavu doporučí datum následující kontroly.

Žádáme Vás, abyste opravy topného tělesa neprováděli sami, ale abyste navštívili nebo zavolali do nejbližšího autorizovaného servisu.

Vážený zákazníku, děkujeme Vám za zakoupení našeho výrobku.

PŘED MONTÁŽÍ A PRVNÍM POUŽITÍM OHŘÍVAČE VODY DOPORUČUJEME A ŽÁDÁME VÁS O DŮKLADNÉ PŘEČTENÍ INSTRUKCE.

Zařízení není určeno pro osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o používání zařízení osobou odpovědnou za jejich bezpečnost.

Děti by měly být pod dozorem, aby si se zařízením nehrály.

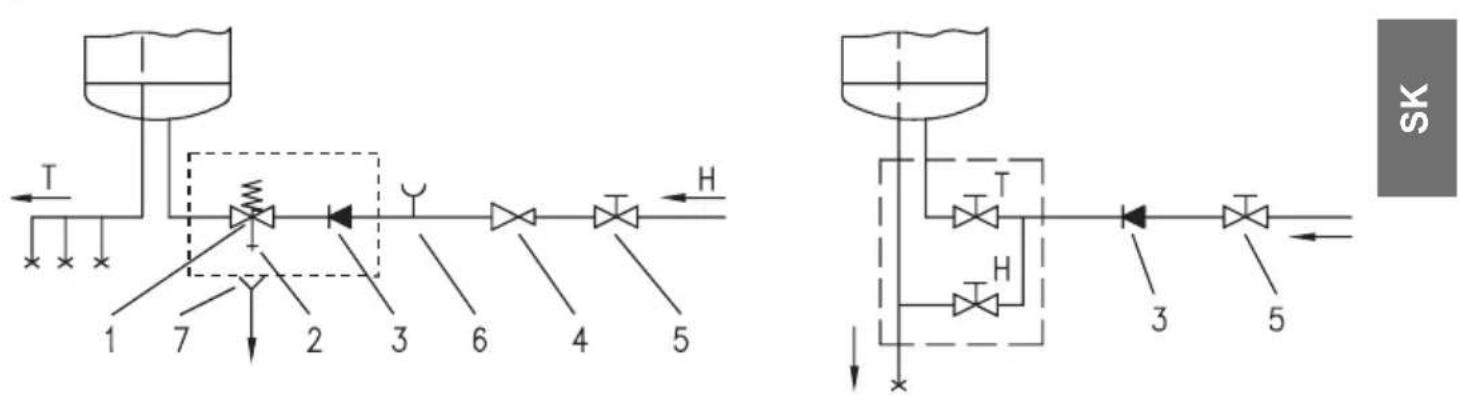

Uzavřený (tlakový) systém Otevřený (beztlakový) systém

Legenda:

1 - Pojistný ventil 6 - Kontrolní nástavec 2 - Kontrolní ventil 7 - Nálevka s přípojkou na odtok 3 - Zpětný ventil 4 - Redukční ventil H - Studená voda 5 - Uzavírací ventil T - Teplá voda

L - Fázový vodič N - Nulový vodič

• Ochranný vodič

Schéma elektrického zapojení
