Тип продукт	Електрически акумулационен бойлер
Марка	Gorenje
Модел	TG100NC6
Обем (капацитет)	100 литра
Номинално налягане	0,6 MPa (6 бара)
Тегло празен	34 кг
Тегло с вода	134 кг
Свързана мощност	2000 W
Захранващо напрежение	230 V ~
Време за загряване до 75 °C	Около 3 ч 55 мин
Количество смесена вода при 40 °C	200 литра
Консумация на енергия (поддържане при 65 °C)	2,20 kWh/24h
Антикорозионна защита	Емайлиран резервоар + магнезиев анод
Размери (В x Ш x Д)	926 x 715 x 200 mm
Водно свързване	Вход студена вода (син) и изход гореща вода (червен) - съвместим с отворени и затворени системи
Електрическо свързване	Кабел H05VV-F 3G 1,5 mm², минимално сечение 1,5 mm²
Регулируема температура	20 °C до 75 °C (препоръчителна фабрична настройка)
Материал на резервоара	Емайлирана стомана
Защитен анод	Магнезиев анод (проверка на всеки 36 месеца)
Предпазно устройство	Предпазен клапан, биполярен термичен предпазител
Поддръжка	Външно почистване с мек разтвор; отстраняване на котлен камък и проверка на анода от лицензиран техник
Степен на защита	Съобразен с нормите IEC 60364-7-701 (инсталация в помещение с вода)

Често задавани въпроси - TG100NC6 GORENJE

Какъв е капацитетът на бойлера TG100NC6?

Капацитетът е 100 литра, подходящ за средно домакинско потребление.

Какво максимално водно налягане се поддържа?

Номиналното налягане е 0,6 MPa (6 бара). Ако мрежовото налягане надвишава 0,5 MPa, е необходимо да се инсталира редуктор на налягане.

Как да инсталирате бойлера в затворена система (под налягане)?

За затворена система използвайте предпазен комплект или предпазен клапан, монтиран на входа на студената вода. Клапанът трябва да има изпускане към атмосферата и да се тества редовно. Не поставяйте спирателен вентил между бойлера и клапана.

Как да свържете бойлера към електрическата мрежа?

Свързването трябва да се извърши от квалифициран техник. Използвайте кабел с минимално сечение 1,5 mm² (H05VV-F 3G 1,5 mm²). Между уреда и мрежата трябва да се монтира всеполюсно изключващо устройство. Преди всяка намеса задължително изключете захранването.

Каква е максималната температура на водата?

Температурата е регулируема от 20 °C до 75 °C. Препоръчителна фабрична настройка (около 65 °C) за добър баланс между комфорт и икономия на енергия.

Как да поддържам защитния анод?

Магнезиевият анод трябва да се проверява поне на всеки 36 месеца от лицензиран техник. Ако е износен, трябва да се смени, за да се гарантира антикорозионната защита на резервоара.

Какво да направя, ако предпазният клапан капе?

Леко капене е нормално по време на загряване. Ако капенето е прекомерно, проверете дали мрежовото налягане не надвишава 0,6 MPa. Можете да инсталирате разширителен съд от 3 литра на входа на студената вода, за да намалите явлението.

Как да изпразня бойлера?

Изключете уреда от електрическата мрежа. Отворете кран за гореща вода. Поставете предпазния клапан в тестово положение, за да източите водата, или използвайте T-образен съединител на входа на студената вода, за да източите отдолу.

Може ли уредът да се инсталира в баня?

Да, при условие че се спазва нормата IEC 60364-7-701 (VDE 0100 част 701) относно електрическите инсталации в помещения с вана или душ.

Какво да направя, ако бойлерът не загрява?

Първо проверете електрическото захранване и прекъсвача. Светлинният индикатор трябва да светне. Ако проблемът продължава, свържете се с отдела за обслужване на клиенти. Не се опитвайте сами да ремонтирате вътрешността на уреда.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TG100NC6 GORENJE

TG 30 - 200 N

Navodila za uporabo 3

Instructions for Use 7

Gebrauchsanweisung 11

РуковODEТВО NO зкплuyaразец 15

Upute za upotrebu 19

Уразства за у鞘отpeбa 23

Námod k obssluze 27

Instrukcja obslugi 31

Инсрукции за у鞘отpeбa 35

Használati útmutató 39

Уразства за у鞘отpeбy 43

Upute za upotrebu 47

Udhězime pěr pěrdoram 51

Instruktiuni de/utilizare 55

Námod na obssluhu 59

Naudojimo instrukcija 63

Notice d'utilisation 67

Gebruiksaanwijzing 71

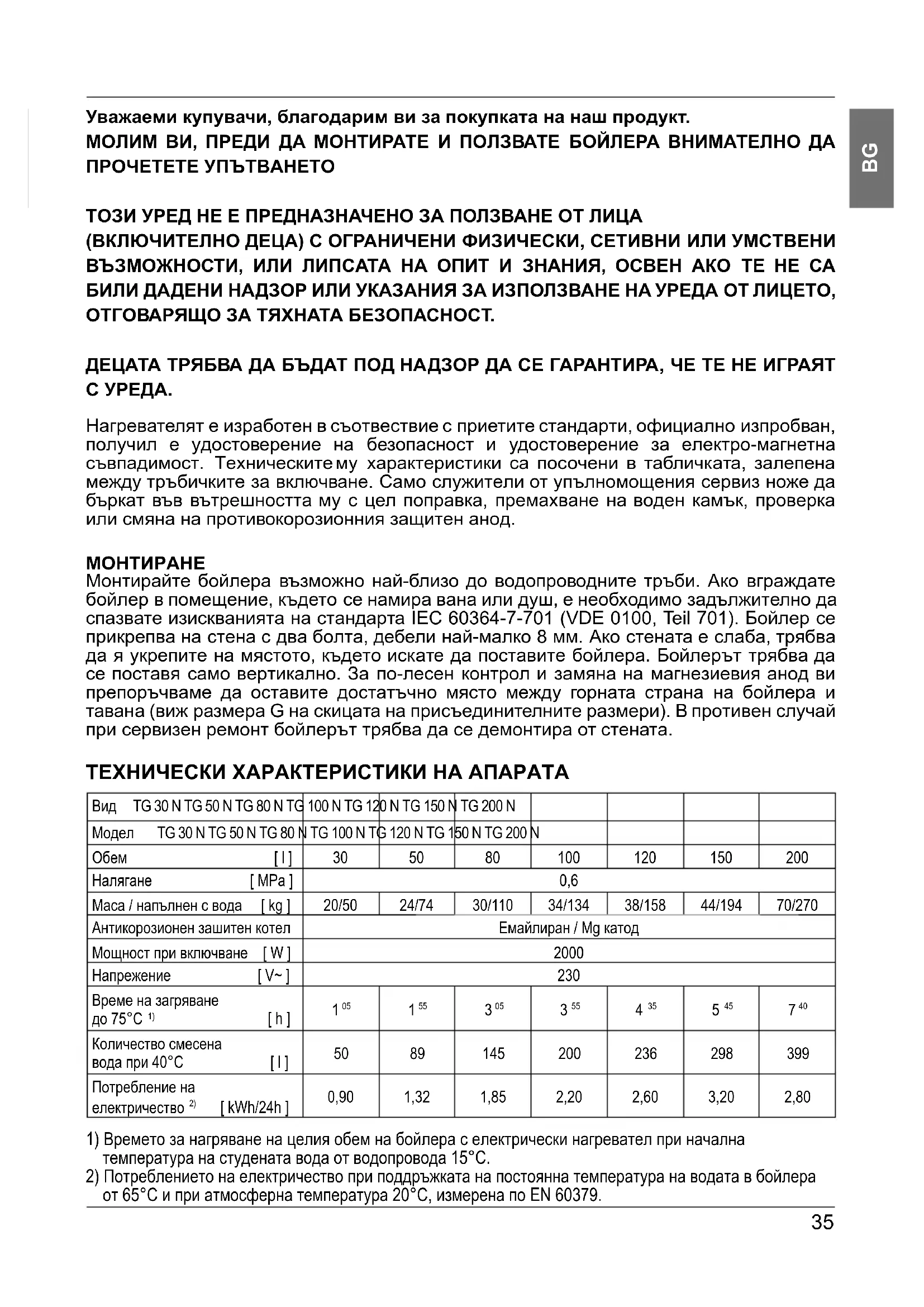

Уважаеми клиенти, благодарим ви, че закупихте нашия продукт.

МОЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ИНСТРУКЦИИТЕ ПРЕДИ МОНТАЖ И ПЪРВА УПОТРЕБА НА БОЙЛЕРА.

УРЕДЪТ НЕ Е ПРЕДНАЗНАЧЕН ЗА УПОТРЕБА ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, ЧУВСТВЕНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ ИЛИ С ЛИПСА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ЗА УПОТРЕБАТА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ПРЕДОТВРАТИ ИГРА С УРЕДА.

Бойлерът е произведен в съответствие с действащите стандарти и е официално изпитан, като за него са издадени сертификат за безопасност и сертификат за електромагнитна съвместимост. Основните му технически характеристики са посочени на табелката, залепена между свързващите тръби. Бойлерът може да бъде свързан към водопроводната и електрическата мрежа само от квалифициран специалист. Намеси във вътрешността му за ремонт, отстраняване на котлен камък и проверка или подмяна на антикорозионния защитен анод могат да се извършват само от оторизиран сервиз.

МОНТАЖ

Монтирайте бойлера възможно най-близо до местата за ползване. Ако монтирате бойлера в помещение с вана или душ, е задължително да спазвате изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете го на стената с два стенни винта с номинален диаметър минимум 8 mm. Стена с ниска носеща способност трябва да бъде подсилена на местата, където ще бъде окачен. Бойлерът трябва да се закрепи на стената само вертикално. За по-лесен контрол и подмяна на магнезиевия анод препоръчваме да оставите достатъчно пространство между горната част на бойлера и тавана (вижте размер G на схемата - Свързващи и монтажни размери). В противен случай при сервизна намеса ще е необходимо да демонтирате бойлера от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Tip TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N TG 200 N
Prostornina [I]	30	50	80	100	120	150	200
Nazivni tlak [MPa]	0,6
Masa / napoljen z vodo [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozija zaščita kotla	Emajilirano / Mg anoda
Prikljucna moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [h]	105	155	305	355	435	545	740
Količina mešane vode pri 40°C [I]	50	89	145	200	236	298	399
Energijska poraba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на бойлера с електрически нагревател при входна температура на студената вода от водопровода 15°C. 2) Консумация на енергия при поддържане на постоянна температура на водата в бойлера 65°C и при температура на околната среда 20°C, измерено по EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Свързващи и монтажни размери на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът и изходът на водата са цветно обозначени на тръбите на бойлера. Входът за студена вода е обозначен в синьо, а изходът за топла вода - в червено.

Грелката може да се свърже към водопроводната мрежа по два начина. Затворената, под налягане система на свързване позволява използване на вода на няколко места на потребление, а отворената, без налягане система позволява само едно място на потребление. В зависимост от избраната система на свързване трябва да закупите и подходящи смесителни батерии.

При отворената, без налягане система, преди бойлера трябва да се монтира възвратен клапан, който предотвратява изтичането на вода от котела, ако в мрежата свърши водата. При тази система на свързване трябва да използвате проточен смесител. В бойлера, поради нагряването, обемът на водата се увеличава, което причинява капене от тръбата на смесителя. Със силно затягане на дръжката на смесителя не можете да предотвратите капенето, а само да повредите батерията.

При затворената, под налягане система на свързване, на местата на потребление трябва да използвате смесители под налягане. На захранващата тръба, за безопасност на работата, е задължително да се монтира предпазен клапан или предпазна група, която предотвратява повишаване на налягането в котела с повече от 0,1 MPa над номиналното. Отворът за изтичане на предпазния клапан трябва задължително да има изход към атмосферата.

При нагряване на водата в бойлера, налягането на водата в котела се повишава до границата, зададена на предпазния клапан. Тъй като връщането на водата обратно във водопроводната мрежа е предотвратено, може да се появи капене от изпускателния отвор на предпазния клапан. Капещата вода може да се отведе в канализацията чрез уловител, който се монтира под предпазния клапан. Отвеждащата тръба, монтирана под изпускателния отвор на предпазния клапан, трябва да бъде насочена право надолу и в среда, където не замръзва.

В случай, че поради неправилно изпълнена инсталация нямате възможност да отведете капещата вода от възвратния предпазен клапан в канализацията, можете да избегнете капенето чрез монтиране на разширителен съд с обем 3 литра на захранващата тръба на бойлера.

За правилната работа на предпазния клапан трябва периодично да извършвате проверки. При проверката трябва, чрез преместване на лоста или отвиване на гайката на клапана (в зависимост от типа на клапана), да отворите изпускателния отвор на възвратния предпазен клапан. При това през изпускателната дюза на клапана трябва да изтече вода, което е знак, че клапанът е изправен.

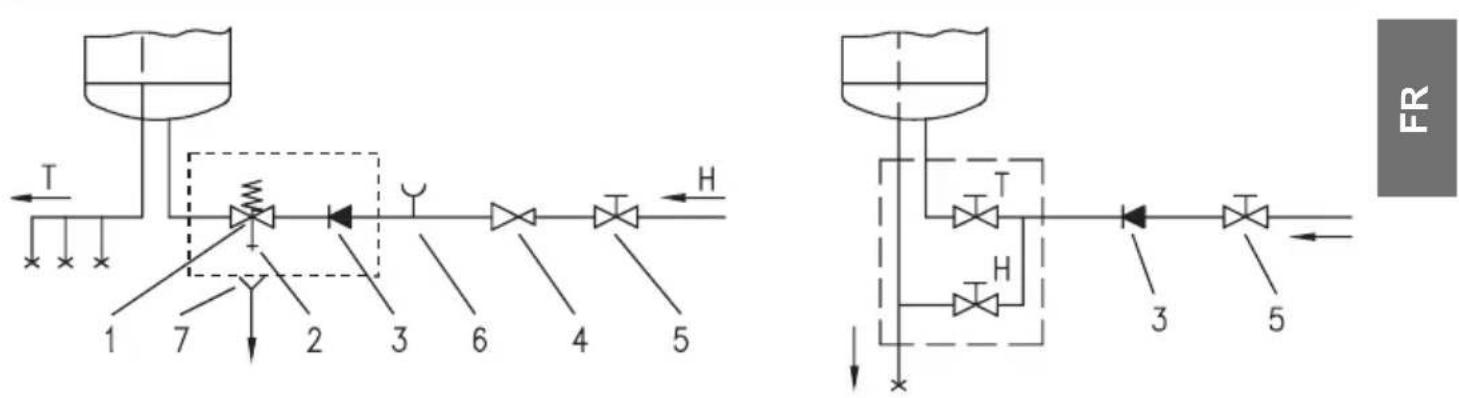

Затворена (под налягане) система

Отворена (без налягане) система

Легенда:

1 - Предпазен клапан 6 - Изпитателен накрайник 2 - Изпитателен клапан 7 - Фуния с връзка към канализацията 3 - Възвратен клапан 4 - Редукционен клапан за налягане H - Студена вода 5 - Спирателен кран T - Топла вода

Между бойлера и възвратния предпазен клапан не трябва да монтирате спирателен кран, защото това би направило невъзможно действието на възвратния предпазен клапан.

Бойлерът може да се свърже към домашната водопроводна мрежа без редукционен клапан, ако налягането в мрежата е по-ниско от 0,5 MPa (5 bar). Ако налягането в мрежата надвишава 0,5 MPa (5 bar), трябва задължително да монтирате редукционен клапан.

Преди електрическото свързване трябва задължително първо да напълните бойлера с вода. При първото пълнене отворете крана за топла вода на смесителя. Бойлерът е напълнен, когато водата потече през изпускателната тръба на смесителя.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване към електрическата мрежа е необходимо в бойлера да се монтира свързващ кабел с минимално сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²). За да направите това, трябва да развиете защитния капак от бойлера.

При монтажа на свързващия кабел е необходимо да свържете и проводниците на контролната лампа в предвидените за това клеми на термостата, обозначени с 1 и 2, или съответно с A и B при алтернативно изпълнение на термостата.

Включването на бойлера към електрическата мрежа трябва да става в съответствие със стандартите за електрически инсталации. Между бойлера и постоянната инсталация трябва да бъде монтирано устройство за изключване на всички полюси от електрическата мрежа съгласно националните инсталационни разпоредби.

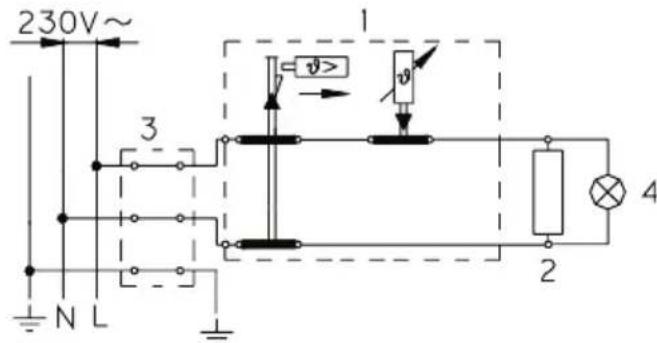

Легенда:

1 - Термостат и двуполюсен предпазител 2 - Нагревателен елемент 3 - Клемна връзка 4 - Контролна лампа

L - Фазов проводник N - Нулев проводник - Защитен проводник

Схема на електрическото свързване

ВНИМАНИЕ: Преди всяка намеса във вътрешността на бойлера, той трябва задължително да бъде изключен от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа, бойлерът е готов за употреба. Температурата на водата в уреда се регулира автоматично от термостат, който е фабрично настроен. Настройката може да се промени чрез завъртане на регулиращия винт на термостата във вътрешността на бойлера. Регулируемият диапазон е от 20 до 75°C. Не препоръчваме да променяте фабричните настройки, тъй като те осигуряват най-икономичен разход на електроенергия и минимално отделяне на котлен камък.

Работата на електрическия нагревател се показва от контролната лампа. Бойлерът има биметален термометър по обиколката си, който се отклонява по посока на часовниковата стрелка надясно, когато в бойлера има топла вода.

Ако не възнамерявате да използвате бойлера дълго време, го изключете от електрическата мрежа. Когато съществува опасност водата в бойлера да замръзне, трябва да я източите от него. Водата от бойлера се източва през входната тръба на бойлера. За тази цел е препоръчително при монтажа между предпазния клапан и входната тръба на бойлера да се монтира специален фитинг (тройник) или изпускателен вентил. Бойлерът може да се изпразни и директно през предпазния клапан, като се премести лостчето или въртящата се капачка на клапана в положение, както при проверка на функционирането. Преди изпразване бойлерът трябва да се изключи от електрическата мрежа и след това да се отвори кранът за топла вода на свързания смесител. След източване на водата през входната тръба, в бойлера остава малко количество вода, която изтича при отстраняване на фланеца на нагревателя през отвора на фланеца.

Външната част на бойлера почиствайте с мек разтвор на перилен препарат. Не използвайте разредители и груби почистващи препарати.

С редовни сервизни прегледи ще осигурите безупречна работа и дълъг живот на бойлера. Гаранцията за прегоряване на котела важи само ако сте извършвали предписаните редовни прегледи на износването на защитния анод. Периодът между отделните редовни прегледи не трябва да бъде по-дълъг от 36 месеца. Прегледите трябва да бъдат извършени от упълномощен сервизен техник, който отбелязва прегледа в гаранционната карта на продукта. При прегледа се проверява износването на антикорозионния защитен анод и при необходимост се почиства котления камък, който в зависимост от качеството, количеството и температурата на използваната вода се натрупва във вътрешността на бойлера. След прегледа сервизната служба ще ви препоръча датата на следващата проверка в зависимост от установеното състояние.

Молим Ви, не поправяйте сами евентуални повреди на бойлера, а уведомете най-близката упълномощена сервизна служба.

Уважаеми купувачи, благодарим ви, че закупихте нашия продукт.

ПРЕДИ ИНСТАЛАЦИЯТА И ПЪРВАТА УПОТРЕБА НА ЕЛЕКТРИЧЕСКИЯ БОЙЛЕР, МОЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТЕЗИ ИНСТРУКЦИИ.

ТОЗИ УРЕД НЕ Е ПРЕДНАЗНАЧЕН ЗА УПОТРЕБА ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕНЗОРНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ, ИЛИ С ЛИПСА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ЗА УПОТРЕБАТА НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УРЕДА.

Този бойлер е произведен в съответствие с приложимите стандарти и е изпитан от съответните органи, както е посочено в Сертификата за безопасност и Сертификата за електромагнитна съвместимост. Техническите характеристики на продукта са посочени на етикета, поставен между входната и изходната тръба. Инсталацията трябва да бъде извършена от квалифициран персонал. Всички ремонти и поддръжка вътре в бойлера, например отстраняване на котлен камък или проверка/подмяна на защитния антикорозионен анод, трябва да бъдат извършени от упълномощен сервизен доставчик.

ВГРАЖДАНЕ

Бойлерът трябва да бъде вграден възможно най-близо до изходите. При инсталиране на бойлера в помещение с вана или душ, вземете предвид изискванията, определени в стандарт IEC 60364-7-701 (VDE 0100, част 701). Той трябва да бъде закрепен към стената с подходящи разширителни болтове с минимален диаметър 8 mm. Стената със слаба носеща способност трябва да бъде подходящо укрепена на мястото, където ще бъде окачен бойлерът. Бойлерът може да бъде закрепен на стената само вертикално. Препоръчваме разстоянието между бойлера и тавана да е достатъчно голямо, за да позволява лесна подмяна на магнезиевия анод (вижте размер G в монтажния чертеж), за да се избегне ненужно демонтиране на бойлера по време на сервизната намеса.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Type TG 30 N TG 50 N TG 80 N TG	100 N TG 120	NTG 150 N	TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N	TG 200 N
Volume [I]	30 50 80 100	120 150 200
Rated pressure [MPa]	0,6
Weight / Filled with water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Anti-corrosion protection of tank	Enameled / Mg Anode
Connected power [W]	2000
Voltage [V~]	230
Heating time to 75°C 1) [h]	105	155	305	355	435	545	740
Quantity of mixed water at 40°C [I]	50	89	145	200	236	298	399
Energy consumption 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на бойлера с електрически нагревател при входяща температура на студената вода от водопровода 15°C. 2) Разход на енергия за поддържане на постоянна температура на водата в бойлера 65°C при температура на околната среда 20°C, измерена съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	1 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 507	260

Свързване и монтажни размери на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Връзките на бойлера за входящата и изходящата вода са цветно кодирани. Връзката за подаване на студена вода е оцветена в синьо, а изходът за гореща вода е оцветен в червено.

Бойлерът може да бъде свързан към водопроводната мрежа по два начина. Затворената под налягане система позволява няколко точки на използване, докато отворената гравитачна система позволява само една точка на използване. Смесителните кранове също трябва да бъдат закупени в съответствие с избрания режим на монтаж.

Отворената гравитачна система изисква инсталиране на възвратен клапан, за да се предотврати изтичането на водата от резервоара в случай на прекъсване или спиране на водоснабдяването. Този режим на монтаж изисква използването на моментален смесителен кран. Тъй като нагряването на водата разширява обема ѝ, това причинява капене на крана. Капенето не може да бъде спряно чрез допълнително затягане; напротив, затягането може само да повреди крана.

Затворената под налягане система изисква използването на смесителни кранове под налягане. От съображения за безопасност захранващата тръба трябва да бъде оборудвана с възвратен предпазен клапан или алтернативно с клапан от клас на безопасност, който предотвратява налягането в резервоара да надвишава номиналното налягане с повече от 0,1 MPa. Отворът на предпазния клапан трябва да бъде оборудван с изход за атмосферно налягане.

Нагряването на водата в бойлера причинява повишаване на налягането в резервоара до нивото, зададено от предпазния клапан. Тъй като водата не може да се върне във водопроводната система, това може да доведе до капене от изхода на предпазния клапан. Капките могат да бъдат отведени към канализацията чрез инсталиране на събирателно устройство точно под предпазния клапан. Дренажът, монтиран под изхода на предпазния клапан, трябва да бъде насочен вертикално надолу и да се намира в среда, свободна от замръзване.

В случай че съществуващата водопроводна инсталация не ви позволява да отведете капещата вода от възвратния предпазен клапан в канализацията, можете да избегнете капенето, като инсталирате разширителен съд от 3 литра на входящата водопроводна тръба на бойлера.

За да се осигури правилна работа на предпазния клапан, потребителят трябва да извършва периодични проверки на предпазния клапан. За да проверите клапана, трябва да отворите изхода на възвратния предпазен клапан, като завъртите дръжката или развиете гайката на клапана (в зависимост от типа на клапана). Клапанът работи правилно, ако водата излиза от дюзата, когато изходът е отворен.

Легенда:

1 - Предпазен клапан 6 - Проверъчен фитинг 2 - Изпитателен клапан 7 - Фуния с изходяща връзка 3 - Възвратен клапан 4 - Редукционен клапан H - Студена вода 5 - Запорен клапан T - Топла вода

Между бойлера и възвратно-предпазния клапан не трябва да се монтира спирателен кран, тъй като това би попречило на функционирането на възвратно-предпазния клапан.

Бойлерът може да бъде свързан към водопроводната мрежа на дома без редукционен клапан, ако налягането в мрежата е по-ниско от 0,5 MPa (5 bar). Ако налягането надвишава 0,5 MPa (5 bar), трябва да се монтира редукционен клапан. Преди електрическото свързване бойлерът задължително трябва да се напълни с вода. При първото пълнене кранът за топла вода на смесителя трябва да бъде отворен. Когато бойлерът се напълни с вода, водата започва да тече през изходящата тръба на смесителя.

СВЪРЗВАНЕ НА БОЙЛЕРА КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързване към електрическата мрежа, монтирайте захранващ кабел в бойлера с минимално сечение 1,5 mm² (H05VV-F 3G 1,5 mm²). За целта защитната плоча трябва да се отстрани от бойлера.

Свързването на бойлера към електрическата мрежа трябва да се извърши съгласно стандартите за електрически инсталации. Между бойлера и постоянното захранване трябва да се монтира прекъсвач (разединител, който разделя всички полюси от захранващата мрежа), в съответствие с националните разпоредби.

Легенда:

1 - Термостат и биполярен термичен предпазител 2 - Електрически нагревател 3 - Клемна връзка 4 - Контролна лампа

L - Фазов проводник

N - Нулев проводник

• Заземителен проводник

Електрическа инсталация

ВНИМАНИЕ: Преди всяка намеса във вътрешността на бойлера, той задължително трябва да бъде изключен от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа бойлерът е готов за употреба. Температурата на водата в уреда се контролира автоматично от термостат, който е фабрично настроен. Настройката може да се промени чрез завъртане на регулиращия винт на термостата във вътрешността на бойлера. Диапазонът на настройка е между 20°C и 75°C. Не препоръчваме промяна на фабричната настройка, тъй като тя осигурява най-икономичен разход на електроенергия и най-малко отлагане на котлен камък. Работата на електрическия нагревател се показва от контролна лампа. На корпуса на бойлера е монтиран биметален термометър, който сочи по посока на часовниковата стрелка (надясно), когато в бойлера има гореща вода.

Когато бойлерът няма да се използва дълго време, той трябва да бъде изключен от електрическата мрежа. При всяка опасност от замръзване на водата в бойлера, водата трябва да се изпразни от него. Водата се източва от бойлера през входната тръба. За целта трябва да се монтира специален фитинг (Т-фитинг) между предпазния клапан и входната тръба на бойлера, или изпускателен кран. Бойлерът може да се източи директно през предпазния клапан, като се завърти дръжката или въртящият се капак на клапана в същото положение, както при проверка на работата. Преди източване се уверете, че бойлерът е изключен от захранването, отворете горещата вода на свързания смесителен кран. След източване през входната тръба в бойлера остава известно количество вода. Останалата вода ще се източи след отстраняване на нагревателния фланец, през отвора на фланеца.

Външните части на бойлера могат да се почистват с мек почистващ разтвор. Не използвайте разтворители и абразивни материали.

Редовните профилактични прегледи осигуряват безпроблемна работа и дълъг живот на вашия бойлер. Първият от тези прегледи трябва да се извърши от оторизиран сервиз около две години след монтажа, за да се провери износването на защитния антикорозионен анод и да се отстранят котленият камък и утайките, ако е необходимо. Котленият камък и утайките по стените на резервоара и нагревателния елемент са резултат от качеството, количеството и температурата на водата, преминаваща през бойлера. Сервизът трябва също да издаде доклад за състоянието и да препоръча приблизителна дата за следващия преглед.

Никога не се опитвайте сами да ремонтирате евентуални неизправности на бойлера, а уведомете най-близкия оторизиран сервиз.

Уважаеми клиенти, благодарим ви, че закупихте нашия продукт.

МОЛИМ ВИ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ИНСТРУКЦИИТЕ ПРЕДИ МОНТАЖА И ПЪРВАТА УПОТРЕБА НА БОЙЛЕРА.

Това устройство не е предназначено за употреба от лица (включително деца) с намалени физически, сетивни или умствени способности, или с липса на опит и знания, освен ако не са под надзор или инструктирани за използването на устройството от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с устройството.

Производството на бойлера е извършено в съответствие с действащите стандарти. Устройството е преминало подходящи изпитвания и е снабдено с доказателство за безопасност и сертификат за електромагнитна съвместимост. Основните му технически характеристики са посочени на табелката, залепена между двете връзки. Бойлерът може да бъде свързан към водопроводната и електрическата мрежа само от квалифициран специалист. Намеса във вътрешността за ремонт, отстраняване на котлен камък и проверка или подмяна на антикорозионния анод трябва да се извършва само от упълномощен сервиз.

МОНТАЖ

Монтирайте бойлера възможно най-близо до мястото на ползване. При монтаж на бойлера в помещение с вана или душ трябва да се спазват изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Уредът се закрепва към стената с два винта с номинален диаметър най-малко 8 mm. Закрепете бойлера към стената с помощта на стенни винтове. Стена с ниска носеща способност трябва да бъде подсилена на мястото, където ще го окачите. Бойлерът може да се монтира само вертикално. За по-лесна проверка и подмяна на магнезиевия анод оставете достатъчно място отгоре между бойлера и тавана (вижте размер G на схемата с монтажните размери). Ако това не бъде спазено, при обслужване бойлерът трябва да се свали от стената.

ТЕХНИЧЕСКИ ДАННИ НА УРЕДА

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Volumen [I]	30 50 80 100	120 150 200
Nenndruck [MPa]	0,6
Gewicht / gefüllt mit Wasser [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Korrosionsschutz des Behalters	Emailiert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Aushlösspannung [V~]	230
Aufwärmungszeit bis 75°C 1) [h]	105	155	305	355	435	545	740
Mischwassermenge bei 40°C [I]	50 89 145 200	236 298 399
Bereitschaftsstromverbrauch 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Тези стойности се отнасят за смесване на вода от водопровода с температура около 15°C и гореща вода от бойлера при температура на водата 65°C. 2) Измерено при температура на водата 65°C (съгласно EN 60379).

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	61 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 5	00 507 260

G

Монтажни размери [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Водопроводната инсталация трябва да бъде изпълнена съгласно DIN 1988. Входящата и изходящата тръба на бойлера са цветно обозначени. Входящата тръба за студена вода е синя, а изходящата за топла вода е червена. Бойлерът може да бъде свързан към водопроводната мрежа по два начина. Затворената система под налягане позволява ползване от няколко точки, докато отворената система без налягане позволява само една точка. В зависимост от избраната система трябва да закупите и подходящи смесителни кранове.

При отворена безнапорна система, преди бойлера трябва да се монтира възвратен клапан, който предотвратява изтичането на вода от бойлера, когато в мрежата няма вода. При тази система за свързване трябва да използвате смесител с преден излив. При нагряване обемът на водата се увеличава, което води до капене от изливната тръба на смесителя. Когато зададената температура на водата бъде достигната, капенето спира. Със силно затягане на ръкохватката на смесителя не можете да предотвратите капенето на водата, а само да повредите смесителя. При затворена напорна система на свързване трябва да използвате смесители под налягане на мястото на използване. За безопасна работа е задължително да се монтира изпитан предпазен клапан на входящата тръба или предпазен комплект, който предотвратява повишаване на налягането с повече от 0,1 MPa над номиналното в бойлера. Отворът за изтичане на предпазния клапан трябва задължително да има изход към атмосферното налягане.

За да осигурите правилното функциониране на предпазния клапан, трябва сами да извършвате периодични проверки. Тъй като връщането на водата обратно във водопроводната мрежа е предотвратено, може да се получи капене на вода от изпускателния отвор на предпазния клапан. Капещата вода можете да отведете в канализацията чрез събирателен накрайник, който монтирате под предпазния клапан. Отвеждащата тръба, монтирана под изпускателния отвор на предпазния клапан, трябва да бъде монтирана вертикално надолу и в среда без замръзване.

Ако поради неправилно извършен монтаж няма възможност да отведете капещата вода от възвратния клапан в канализацията, можете да избегнете капенето, като монтирате разширителен съд с обем 3 литра на входящата тръба на бойлера. Предпазният клапан трябва редовно да се задейства, за да се отстранят котлените отлагания и да се провери дали не е блокиран.

Напорна система

Проточна система

Легенда:

1	-	Sicherheitsventil	6	-	Testa
2	- Testventil	7 - Trichter mit dem Anschluß
3	- Sperrventil	an den Ablauf
4	- Reduzierdruckventil	H - Kaltwasser
5	-	Sperrventil	T	-	W

Между бойлера и предпазния клапан не трябва да монтирате спирателен кран, защото по този начин възпрепятствате действието на предпазния клапан.

Бойлерът можете да свържете към водопроводната мрежа без редукционен клапан, ако налягането в мрежата е по-ниско от 0,5 MPa (5 bar). Ако стойността на налягането надвишава 0,5 MPa (5 bar), задължително трябва да се монтира редукционен клапан. Преди електрическото свързване трябва задължително първо да напълните бойлера с вода. При първото пълнене отворете крана за топла вода на смесителя.

Бойлерът е напълнен, когато водата потече през изливната тръба на смесителя.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързване към електрическата мрежа, в бойлера трябва да се монтира свързващ кабел с минимално сечение 1,5 mm² (H05VV-F 3G 1,5 mm²). За да направите това, трябва да развиете защитния капак на бойлера.

Свързването на бойлера към електрическата мрежа трябва да отговаря на стандартите за електрически инсталации. Между бойлера и постоянната инсталация трябва да се монтира устройство за изключване на всички полюси от мрежата, в съответствие с националните правила за инсталиране.

На корпуса на бойлера е монтиран биметален термометър, чиято стрелка се движи по посока на часовниковата стрелка от 0, когато в бойлера има вода.

Легенда:

1 - Термостат с двуполюсна термична защита; 2 - Нагревателен елемент; 3 - Клемна връзка; 4 - Контролна лампа

L - Фазов проводник

N - Нулев проводник

Защитен проводник

Схема на електрическото свързване

ВНИМАНИЕ: Преди всяка намеса във вътрешността на уреда, непременно изключете бойлера от електрическата мрежа.

РАБОТА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа, бойлерът е готов за употреба. Температурата на водата в уреда се поддържа автоматично от фабрично настроения термостат.

Настройката може да се промени чрез завъртане на регулиращия винт на термостата във вътрешността на бойлера. Диапазонът на настройка е от 20° до 75°C. Препоръчваме ви да не променяте фабричната настройка, тъй като тя осигурява икономичен разход на електрическа енергия и минимално отлагане на котлен камък.

Работата на електрическия нагревател се индикира от контролната лампа. От външната страна на бойлера също е монтиран термометър, който показва температурата на водата.

Ако не възнамерявате да използвате бойлера, изключете го от електрическата мрежа. При опасност от замръзване, източете водата.

Почиствайте външната страна на бойлера с мек разтвор на перилен препарат. Не използвайте разредители и силни почистващи препарати. Водата от бойлера се източва през входната тръба на бойлера. За тази цел е препоръчително при монтажа между предпазния клапан и входната тръба на бойлера да се монтира специален фитинг (тройник) или изпускателен вентил. Можете също така да изпразните бойлера директно през предпазния клапан, като завъртите лоста или въртящата се капачка на клапана в положение, както при функционална проверка. Преди изпразване бойлерът трябва да бъде изключен от електрическата мрежа и след това да се отвори кранът за топла вода на свързания смесител. След като водата изтече през входната тръба, в бойлера остава малко вода, която изтича през отвора на нагревателния фланец, ако той бъде отстранен.

С редовна сервизна проверка ще осигурите безупречна работа и дълъг живот на бойлера. Първата проверка трябва да се извърши от упълномощен сервиз приблизително две години след свързването. При проверката той установява износването на антикорозионния защитен анод и при необходимост отстранява котления камък, който се е натрупал във вътрешността на бойлера в зависимост от качеството, количеството и температурата на потребяваната вода. Сервизът ще ви предложи и датата на следващата проверка в зависимост от установената ситуация.

Молим Ви, не ремонтирайте сами евентуални повреди по бойлера, а уведомете най-близкия упълномощен сервиз.

Уважаеми клиенти, благодарим Ви за покупката на нашия продукт. Молим Ви преди инсталиране и първа употреба на бойлера внимателно да прочетете инструкцията.

Устройството не е предназначено за използване от лица (включително деца) с намалени физически, сетивни или умствени възможности, или с недостатъчен опит и знания, освен ако не са под надзора на лице, отговорно за тяхната безопасност.

Децата трябва да бъдат под наблюдение, за да не си играят с устройството.

Бойлерът е произведен в съответствие с действащите стандарти и изпитвания и има предпазен сертификат и сертификат за електромагнитна съвместимост. Основните характеристики на апарата са посочени в таблицата с данни, която се намира в приложените документи. Свързването му към електрическата мрежа и водопровода може да извършва само упълномощен специалист. Също така сервизното обслужване на вътрешното оборудване, отстраняването на котлен камък, проверката или подмяната на антикорозионния защитен анод може да извършва само упълномощен сервиз.

Монтаж

Нагревателят трябва да бъде инсталиран възможно най-близо до местата за вземане на вода. При монтаж на бойлера в помещение, където се намират вана или душ, е необходимо задължително да се спазват изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Към стената го прикрепете с помощта на стенни винтове с минимален номинален диаметър 8 mm. Стените с ниска носеща способност на местата, където ще виси нагревателят, трябва да бъдат съответно укрепени. Нагревателят може да бъде монтиран на стената само във вертикално положение. За по-лесен контрол и измерване на налягането на предпазния клапан се препоръчва да оставите достатъчно място между горния ръб на бойлера и тавана (вижте размер G на фигурата с размерите на свързването). В противен случай е необходимо при ремонт да свалите бойлера от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА АПАРАТА

Тип	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Модень	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Оьем [I]	30	50	80	100	120	150	200
Номиналовские давлие [MPa]	0,6
Вес/наполеного вodз [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Протibокорpoизионна зашита котла	эмалированный / Мб под
Приссантулья мошносты [W]	2000
Нарожени [V~]	230
Вреваянера до 75°C [h]	1°55	1°55	3°05	3°55	4°35	5°45	7°40
Колочевский сменчимов вodь при 40°C [I]	50	89	145	200	236	298	399
ПOTравлике электосяпгий [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Времето за загряване на целия обем на бойлера с електрически нагревателен елемент при изходна температура на студената вода от водопровода 15°C 2) Потреблението на електроенергия при поддържане на постоянна температура в нагревателя 65°C и при температура на околната среда 20°C, измерванията са направени по EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Присъединителни и монтажни размери на нагревателя [mm]

ПОДКЛЮЧВАНЕ КЪМ ВОДОПРОВОДА

ПОДВОД ИЛИ ОТВОД НА ВОДА СА ОБОЗНАЧЕНИ С РАЗЛИЧЕН ЦВЯТ. СИНИЯТ – СТУДЕНА ВОДА, ЧЕРВЕНИЯТ – ТОПЛА. Нагревателят може да се подключи към водопровода по два начина. Затворената акумулаторна система на подключване осигурява вода на няколко места, а отворената проточна система – само на едно място. Вие трябва да изберете подходящ смесител в зависимост от избраната система на подключване.

При отворената проточна система е необходимо преди нагревателя да се монтира възвратен клапан, който ще предотврати изтичането на вода от котела в случай, че във водопровода няма вода. При такава система на подключване е необходимо да се използва проточен смесител. В нагревателя се увеличава обемът на водата вследствие на загряването, което причинява изтичане на вода от тръбата на смесителя. Не трябва да се опитвате да спрете водата от смесителя, като силно завъртите крана, тъй като това само ще предизвика повреда на смесителя.

При затворената акумулаторна система на подключване на местата за вземане на вода е необходимо да се използват акумулаторни смесители. На подводящата тръба поради безопасност на работата е необходимо задължително да се вгради предпазен вентил или предпазна група, предпазваща от повишаване на налягането с повече от 0,1 MPa от номиналното. Изпускателният отвор на предпазния клапан трябва задължително да има изход към атмосферното налягане.

При загряване налягането на водата в котела се повишава до нивото, което е установено на предпазния клапан. Тъй като връщането на водата във водопровода е невъзможно, водата може да капе от изпускателния отвор на предпазния клапан. Тази вода можете да отведете в канала с помощта на специален сифон, който трябва да се монтира под предпазния клапан. Изпускателната тръба, намираща се под изпускателния предпазен вентил, трябва да бъде поставена в канала и насочена право надолу и в незамръзваща среда.

В случай, ако е невъзможно вследствие на несъответстващ монтаж на водата, която капе, да се проведе от възвратния предпазен клапан в оттока, можете да избегнете капенето на вода с монтирането на разширителен съд с обем 3 л във всмукващата тръба на бойлера.

За да се гарантира правилната работа на предпазния клапан, трябва редовно да се извършват периодични проверки. При проверката е необходимо да се завърти ръчката или да се отвинти гайката на клапана (в зависимост от типа на клапана), за да се отвори изпускането на вода от възвратния предпазен клапан. През изпускателната дюза трябва да потече вода, което означава, че клапанът работи безупречно.

Затворена (накопителна) система

Отворена (проточна) система

Легенда:

1 - Предпазен клапан

6 - Изпускателна чашка

2 - Изпитателен клапан

7 - Воронка с подключение към канала

3 - Невъзвратен клапан

4 - Редукционен клапан за налягане

H - Студена вода

5 - Запорен клапан

T - Топла вода

Не трябва да се монтира спирателен кран между нагревателя и възвратния предпазен клапан, тъй като по този начин ще направите невъзможна работата на възвратния предпазен клапан.

Водонагревателят може да се включи към водопровода в дома без редукционен клапан, ако налягането в него е под 0,5 MPa (5 бара). Ако налягането превишава 0,5 MPa (5 бара), тогава е необходимо задължително да се монтира редукционен клапан.

Преди включването към електрическата мрежа е необходимо нагревателят да се напълни с вода. При първото напълване отворете крана за топла вода на смесителя. Нагревателят е напълнен, когато водата започне да тече през отвора на смесителя.

ПОДКЛЮЧВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включването към електрическата мрежа е необходимо във водонагревателя да се постави съединителен шнур с минимално сечение 1,5 mm² (H05VV-F 3G 1,5 mm²) и да се отвинти защитната капачка.

Подключването на нагревателя към електрическата мрежа трябва да се осъществява в съответствие със стандартите за електрическите уреди. Между водонагревателя и проводника трябва да бъде вградено устройство, осигуряващо изключване на всички полюси от мрежата за захранване в съответствие с националните правила.

Легенда:

1 - Термостат и двуполюсен топлов предпазител 2 - Нагревател 3 - Присъединителна кутия 4 - Контролна лампа

L - Фазов проводник

N - Неутрален проводник

- Защитен проводник

Електрическа схема

ВНИМАНИЕ: Преди да разглобите нагревателя, уверете се, че е изключен от електрическата мрежа!

ИЗПОЛЗВАНЕ И ГРИЖИ

Водонагревателят може да се използва след свързване към водопровода и електрическата мрежа. Температурата на водата в апарата се поддържа автоматично от термостат, настроен по фабричен начин. Можете да промените настройката, като завъртите регулиращия винт на термостата вътре в нагревателя. Можете да зададете желаната температура от 20°C до 75°C. Не ви препоръчваме да променяте фабричната настройка, тъй като тя осигурява най-икономично потребление на електроенергия и минимално отлагане на котлен камък. Индикаторът за работа на електрическия нагревател е контролната лампа. Водонагревателят има биметален термометър, който се завърта надясно по посока на часовниковата стрелка в случай, че във водонагревателя има гореща вода. Ако възнамерявате дълго време да не използвате водонагревателя, изключете го от електрическата мрежа, а също така е необходимо да източите водата от него, за да избегнете замръзване. Водата изтича от водонагревателя през входящата тръба на водонагревателя. Поради това се препоръчва при монтажа да се постави между предпазния клапан и входящата тръба на водонагревателя специален тройник или изпускателен клапан. Водонагревателят може да се изпразни също директно през предпазния клапан, като завъртите ръчката или въртящата се глава на клапана в положение, необходимо за контрол на работата. Преди изпразване е необходимо водонагревателят да се изключи от електрическата мрежа, след това да се отвори кранът за топла вода на смесителя. След изпускането на водата през входящата тръба във водонагревателя остава малко количество вода, която ще изтече след отстраняване на нагревателния фланец през отвора на нагревателния фланец.

Външната част на бойлера може да се почиства с мек разтвор на перилен препарат. Не използвайте разтворители или агресивни почистващи средства.

Препоръчваме ви да извършвате профилактика и да се обръщате към сервизна служба. Първият преглед е необходимо да се извърши приблизително две години след началото на работа. Извършвайте го от упълномощен специалист, който проверява състоянието на противоподкорозионния защитен анод и при необходимост отстранява варовиковите отлагания, натрупани по вътрешните повърхности на бойлера, в зависимост от качеството, количеството и температурата на използваната вода. В съответствие със състоянието на вашия бойлер сервизната служба след прегледа ще ви даде препоръка за времето на следващия преглед. Състоянието на противоподкорозионния защитен анод се проверява визуално. Смяната на анода е необходима, ако при прегледа се установи, че диаметърът на анода е силно намалял или той е напълно използван до стоманеното ядро. Можете да получите гаранционно обслужване само в случай, че редовно проверявате защитния анод.

Молим ви да не се опитвате да ремонтирате бойлера самостоятелно, а да се обърнете към сервизна служба.

Уважаеми клиенти! Благодарим ви за доверието, което ни оказахте, като закупихте нашия продукт.

МОЛИМ ВИ, ПРЕДИ МОНТАЖ И ПЪРВА УПОТРЕБА, ВНИМАТЕЛНО ПРОЧЕТЕТЕ ИНСТРУКЦИИТЕ ЗА МОНТАЖ, УПОТРЕБА И ПОДДРЪЖКА НА ЕЛЕКТРИЧЕСКИЯ БОЙЛЕР.

УРЕДЪТ НЕ Е ПРЕДНАЗНАЧЕН ЗА ИЗПОЛЗВАНЕ ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, ПСИХИЧЕСКИ ИЛИ СЕНЗОРНИ СПОСОБНОСТИ ИЛИ ЛИПСА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ОТНОСНО ИЗПОЛЗВАНЕТО ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УРЕДА.

Бойлерът е изработен в съответствие с действащите стандарти и е официално тестван. За него е издаден сертификат за безопасност и сертификат за електромагнитна съвместимост. Основните технически характеристики на бойлера са посочени на табелката, поставена между свързващите тръби. Бойлерът се свързва към водопроводната и електрическата мрежа само от квалифицирано лице. Вмешателства във вътрешността му за ремонт, отстраняване на котлен камък и проверка или смяна на защитния анод срещу корозия се извършват само от упълномощен сервиз.

МОНТАЖ

Монтирайте нагревателя възможно най-близо до мястото на потребление. Ако ще вграждате нагревателя в помещение с вана или душ, задължително трябва да спазвате изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете го на стената с два винта с номинален диаметър минимум 8 mm. Ако стената, предназначена за монтаж на нагревателя, няма достатъчна носеща способност, трябва да я укрепите подходящо. Нагревателят трябва да се закрепва на стената само във вертикално положение. За по-лесен контрол и подмяна на магнезиевия анод ви препоръчваме да оставите достатъчно пространство между горната част на нагревателя и тавана (вижте размер G на схемата с монтажните размери). В противен случай при посочената сервизна процедура ще се наложи демонтаж на нагревателя от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Tip TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG 120 N TG 150 N TG 200 N
Korisni volumen [ ]	30	50	80	100	120	150	200
Nominalni tlak [ MPa ]	0,6
Masa grijalice/napunjene vodom [ kg ]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Zašita kotla od korozije	emajilirano / Mg anoda
Snaga elektricnog grijača [ W ]	2000
Prikljuci napon [ V~ ]	230
Vrijeme zagrijavanja do 75°C 1) [ h ]	105	155	305	355	435	545	740
Količina miješane vode pri 40°C [ I ]	50	89	145	200	236	298	399
Energetski gubici 2) [ kWh/24h ]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на бойлера с електрически нагревател при входна температура на студената вода от водопроводната мрежа 15°C. 2) Енергийни загуби при поддържане на постоянна температура на водата в бойлера 65°C и температура на околната среда 20°C, измерени съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

Схема на свързване и монтажни размери на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът и изходът на водата по тръбите на бойлера са обозначени с цвят. Входът на студена вода е обозначен в синьо, а изходът на топла вода – в червено.

Можете да свържете бойлера към водопроводната мрежа по два начина. Затворената, напорна система на свързване позволява изтичане на вода на няколко места, а безнапорната система е достатъчна само за едно място на изтичане. Изборът на смесител зависи от избора на системата на свързване.

При отворена, безнапорна система, пред нагревателя трябва да се монтира възвратен клапан, който предотвратява изтичането на вода от бойлера, ако в мрежата свърши водата. При тази система на свързване трябва да използвате проточен смесител. В бойлера обемът на водата се увеличава при загряване, което причинява капене на вода от тръбата на смесителя. Капенето на вода не може да се предотврати чрез силно затягане на дръжката на смесителя; по този начин само ще повредите смесителя. При затворена, напорна система на свързване трябва да използвате напорни смесители на местата за изтичане. На входната тръба, за безопасна работа, е необходимо да се монтира предпазен клапан или предпазна група, която предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над номиналното. Изпускателният отвор на предпазния клапан задължително трябва да има изход към атмосферно налягане.

При загряване на водата в бойлера, налягането на водата в котела се повишава до границата, зададена на предпазния клапан. Тъй като връщането на водата обратно във водопроводната мрежа е възпрепятствано, може да се появи капене на вода от дренажния отвор на предпазния клапан. Капещата вода можете да отведете в канализацията чрез приемна фуния, която се монтира под предпазния клапан. Дренажната тръба, която се намира под изпускателния отвор на предпазния клапан, трябва да бъде поставена хоризонтално надолу в среда, където няма опасност от замръзване.

Ако поради неподходящо изпълнена инсталация нямате възможност да отведете водата, която капе от предпазния възвратен клапан, към канализацията, можете да избегнете капенето, като монтирате разширителен съд с обем 3 l на захранващата тръба на бойлера.

За правилното действие на предпазния клапан трябва сами периодично да извършвате проверки. При проверката трябва, като преместите дръжката или развиете гайката на клапана (в зависимост от типа на клапана), да отворите изтичането от предпазния възвратен клапан. При това през дюзата на клапана за изтичане трябва да потече вода, което е знак, че клапанът е изправен.

Затворена (напорна) система

Отворена (проточна) система

Легенда:

1 - Предпазен клапан 6 - Изпитателен накрайник

2 - Изпитателен клапан

3 - Възвратен клапан

4 - Редукционен клапан за налягане H - Студена вода

5 - Спирателен кран

T - Топла вода

7 - Чучур с връзка към изтичането

ВНИМАНИЕ!

Между уреда и предпазния възвратен клапан не трябва да се монтира спирателен кран, защото по този начин ще се попречи на действието на първия.

Бойлерът може да се свърже към домашната водопроводна мрежа без редукционен клапан, ако налягането в мрежата е по-ниско от 0,5 MPa (5 бара). Ако налягането надвишава 0,5 MPa (5 бара), трябва задължително да се монтира редукционен клапан.

Преди да свържете бойлера към електрическата мрежа, е задължително да го напълните с вода. При първото пълнене отворете кранчето за топла вода на смесителя. Бойлерът е напълнен, когато водата потече през тръбата на смесителя.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Първо от разопакования нагревател с отвертка сваляме защитната капачка от корпуса му.

Преди свързване към електрическата мрежа е необходимо в нагревателя да се монтира свързващ кабел с минимално сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²).

Свързването на нагревателя към електрическата мрежа трябва да се извърши съгласно действащите стандарти за електрически инсталации. Между уреда за загряване на вода и постоянната инсталация трябва да бъде вградено устройство за изключване на всички полюси от захранващата мрежа в съответствие с националните инсталационни разпоредби.

Легенда:

1 - Термостат и двуполюсен топлинен предпазител 2 - Нагревател 3 - Свързваща клема 4 - Сигнална лампа

L - Фазов проводник N - Нулев проводник - Защитен проводник

Електрическа схема на свързване

ВНИМАНИЕ! Преди всяка намеса във вътрешността на нагревателя, задължително го изключете от електрическата мрежа.

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа бойлерът е готов за употреба. Температурата на водата в уреда се регулира автоматично от фабрично настроения термостат, а температурните стойности можем сами да променяме по желание, като завъртим специалния винт на термостата вътре в бойлера. Диапазонът на настройка е от 20°C до 75°C. Тъй като фабрично настроеният термостат осигурява най-икономичния разход на електрическа енергия, както и минималното количество образуване на котлен камък, фабрично зададените стойности не е препоръчително да се променят.

Действието на електрическия нагревател се показва от контролна лампичка. Уредът за нагряване има по обиколката си биметален термометър, който, когато в уреда за нагряване има топла вода, се накланя по посока на часовниковата стрелка надясно.

Ако не възнамеряваме да използваме уреда по-дълго време, го изключваме от електрическата мрежа. Ако бойлерът е монтиран в помещение, където съществува опасност от замръзване, трябва да източим цялата вода от бойлера. Водата от нагревателния уред се източва през входната тръба на уреда. За тази цел е препоръчително при монтажа, между предпазния клапан и входната тръба на уреда, да се монтира специален фитинг (тройник) или изпускателен вентил. Можете също така да изпразните уреда директно през предпазния клапан, като преместите дръжката или въртящата се капачка на клапана в положение, както при проверка на действието. Преди изпразване уредът трябва да се изключи от електрическата мрежа и след това да се отвори кранчето за топла вода на свързания смесител. След източване на водата през входната тръба в уреда остава малко количество вода, което при отстраняване на нагревателния елемент изтича през отвора на нагревателния елемент.

Външната част на бойлера почиствайте с мек разтвор на перилен препарат. Не използвайте груби почистващи средства.

С редовна сервизна проверка осигурявате безупречна работа и дълъг срок на експлоатация на бойлера. Гаранцията в случай на повреда е валидна, ако сте извършвали редовни прегледи на износването на защитния анод. Периодът между отделните прегледи не трябва да бъде по-дълъг от 36 месеца. Прегледите трябва да се извършват от упълномощен сервизен техник, който отбелязва прегледа в гаранционната карта на продукта. При контрола е необходимо да се провери износването на защитния анод от корозия и при необходимост да се почисти котленият камък, който в зависимост от качеството, количеството и температурата на използваната вода се натрупва във вътрешността на бойлера. Сервизната служба ви препоръчва датата на следващата проверка, която зависи от състоянието на бойлера.

ВНИМАНИЕ! Евентуални повреди на нагревателя не поправяйте сами, а потърсете професионална намеса от най-близката упълномощена сервизна служба.

Уважаеми клиенти, благодарим ви за доверието, което ни оказахте, като закупихте нашия продукт!

Молим ви, преди въвеждането в експлоатация и правилната употреба на нагревателя за вода, внимателно прочетете тези инструкции.

Този уред не е предназначен за използване от лица (включително деца) с намалени физически, сетивни или умствени способности, или с липса на опит и знания, освен ако те не са под надзор или не са инструктирани за употребата на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не играят с уреда.

Уредът е изработен съгласно съответните стандарти и официално изпитан, като за него се издават сертификат за безопасност и сертификат за електромагнитна съвместимост. Неговите основни технически характеристики са посочени на приложената табелка, която е залепена между приклчващите тръби на уреда. Приклчването на бойлера към електрическата и водопроводната мрежа може да извърши само квалифициран специалист. Поставянето във вътрешността му поради поправки, отстраняване на воден камък или поради проверка или подмяна на защитния анод, може да извърши само оторизиран сервиз.

ВГРАДУВАНЕ

Нагревателят е предназначен за монтаж до мястото на използване. Доколкото предстои да го вградите в пространството, където се намира кадата за баня или душ, трябва задължително да се спазват изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). На стената го прикрепете с два винта за стенен монтаж, с номинален диаметър най-малко 8 mm. Винтовете и тапаните със слаба носеща способност трябва, на мястото, където ще закрепите нагревателя, съответно да ги укрепите. Нагревателите прикрепвайте ги към стената само вертикално. Поради по-лесния контрол и подмяната на магнезиевия анод ви препоръчваме между върха на нагревателя и тавана да оставите достатъчно свободно място (виж измерението F на фигурата на приклчващите размери). В противен случай ще трябва при сервизен ремонт нагревателят да се демонтира от тавана.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА НАГРЕВАТЕЛЯ

Тип	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Моden	TG 30 N	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Зафатина [ ]	30	50	80	100	120	150	200
Номинален п ratник [MPa]	0,6
Текина / наллnet с овда [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Протаворозиона заштITA на кOTелOT	Емajлран / Мь做一个
Дачина на[eilektpruchnéг_REяч [W]	2000
Прinksуен наю [V~]	230
Вре'mе на загвање до 75°C [h]	1°5	1°55	3°55	3°55	4°35	5°45	7°40
Колочевно на мешана вODEпri 40°C [I]	50	89	145	200	236	298	399
Ураз徕ва на[e中医药а 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време на загряване на целокутната маса за затичане на гредката с електрическия греяч при влезна температура на студена вода от водовод до 15 °C. 2) Енергийните загуби при откъсването на постоянната температура в греялката на 65 °C и при температура на околната 20 °C, мерени според EN 60379.

	A	B	C	D	E	F
TG 30 N	459	275	173	-	454	461
TG 50 N	561	365	185	-	454	461
TG 80 N	766	565	190	-	454	461
TG 100 N	926	715	200	-	454	461
TG 120 N	1081	865	205	-	454	461
TG 150 N	1296	1065	220	-	454	461
TG 200 N	1505	1050	444	800	500	507

Приклучен монтажни димензии на грејачот [mm]

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладна вода е означено со сина боја, а одведувањето на топлата вода со црвена боја.

Бојлерот може да го приклучите кон водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви овозможува одзем на вода на повеќе места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно место. Избраната изведба на приклучувањето бара вградување на соодветна батерија за мешање. Отворениот (проточен) систем на приклучување бара вградување на проточна мешајна батерија. Задолжително е вградувањето на неповратен вентил, кој што спречува празнењето на котелот назад во водоводната мрежа, во случај на редукција на вода. Поради ширењето на водата при греењето се зголемува волуменот, што предизвикува појава на капки вода на одливната цевка на мешајната батерија. Затоа затегнувањето на вентилот на мешајната батерија нема да ја спречи појавата на капки вода, но може да предизвика расплинување на мешајната батерија.

Затворениот систем на приклучување, на одземните места бара вградување на мешајна батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува покачување на притисокот во котелот за повеќе од 0,1 MPa над номиналниот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферски притисок.

Поради ширењето на водата при греењето, во котелот се зголемува притисокот до онаа граница која ја дозволува сигурносниот вентил. Бидејќи враќањето на водата назад во водоводната мрежа е спречено, може да дојде до појава на капки на вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги одведете во одводот со помош на посебна цевка која ќе ја наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во место каде што не зазема. Во случај ако правилно изведената инсталација нема можност водата што капе од повратниот безбедносен вентил да ја спроведете во одводот, капете можете да ја изведете ако кај доводната цевка на грејачот вградите експанзионен сад со волумен од 3 л.

За правилно работење на безбедносниот вентил треба самите периодично да вршите контрола. При проверката треба со поместување на рачката или со одвртување на матицата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ празнината на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.

Затворен систем (со притисок)

Отворен систем (прелевен)

Легенда:

1 - Смукателен вентил 2 - Пробен вентил 3 - Невъзвратен вентил 4 - Редуциращ вентил за приток 5 - Затворен вентил

6 - Пробна наставка 7 - Отливник с приключок на отвод H - Студена вода T - Топла вода

Помещението и обратният смукателен вентил не смеят да бъдат затворени, докато вентилът е отворен, за да се избегне възможността за действие на обратния смукателен вентил.

Греялката можете да я приключите към водопроводната мрежа без редуцир вентил, ако притокът в мрежата е по-нисък от 0,5 MPa (5 бара). Ако притокът е по-голям от 0,5 MPa (5 бара), задължително трябва да се вгради редуциращ вентил.

При включването на електрическа мрежа гредата трябва да напълни с вода. При първото пълнене отворете крана за топла вода на батерията за мешане.

Извадете капака на батерията и поставете новата батерия, като спазвате полярността.

ПРИКЛЮЧВАНЕ КЪМ ЕЛЕКТРИЧЕСКА МРЕЖА

Преди приключването към електрическата мрежа трябва в греята да се вгради връзка за приключване, с минимален пререз от 1,5 мм² (H05VV-F 3G 1,5 мм²). Затова трябва да извадите пластмасовия защитен капак.

Приключването към електрическата мрежа трябва да се извърди съгласно със стандартите за електрически инсталации. Преди пускането на водата и крайната инсталация трябва да бъде вградена защита за откриване на всички видове на мрежата за напояване в съответствие с националните прописи за инсталиране.

Легенда:

1 - Термостат с двойно топотен осигуряване 2 - Грея 3 - Приключна сюжа 4 - Контролна ламбика

L - Фазен проводник N - Неутрален проводник - Защитен проводник

Схема на електрическо свързване

ПРЕДУПРЕЖДЕНИЕ: Преди всяко посягане във вътрешността трябва уредът да бъде изключен от електрическата мрежа.

УНПОТРЕБА И ОДРЖУВАЊЕ

По вклучувањето на водоводна и електрична мрежа, греалката е подготвена за употреба. Температурата на водата во апаратот ја одредува фабрички регулираниот термостат.

Вртејќи ја завртката на термостатот во внатрешноста на греалката можете да ја променувате регулацијата, која овозможува температура на водата измеѓу 20 и 75 степени. Не ви препорачуваме менување на фабрички одредената регулација; таквата регулација е најдобра бидејќи овозможува најекономична употреба на електрична енергија и најмало создавање на варoвник.

Дe лувањето на електричната греалка го покажува контролната ламбица. На обемот грејaчот има вметнат термометар што се поместува во насока на движењето на стрелката на часовникот (во десно), додека во грејaчот е присутна топла вода.

Ако греалката не ја употребувате подолго време, исклучете ја од електричната мрежа. Ако постои опасност од замрзнување, тогаш морате да ја испразните нејзината содржина. Водата од грејaчот се празни низ долната цевка на грејaчот. Во таа намена препорачливо е при враќањето да се користи безбедносниот вентил и долната цевка на грејaчот да се намести посебен (филтер) или вентил за путање. Грејaчот можете да го испразните и непосредно низ безбедносниот вентил со поместување на рачката, односно вртењето на малата кана на вентилот во проба како при проветрувањето на работeњето. Пред испразнувањето треба грејaчот да се исклучи од електричната мрежа и потоа да се отвори рачката за топла вода на приклучената батерија за мешање. После празнењето на водата низ долната цевка во грејaчот останува малку количество на вода што истекува при потпирањето на прирабницата за греење низ отворот на прирабницата за греење.

Надворешноста на бојлерот чистете ја со благ раствор на прашак за перење. Не употребувајте разредувачи или груби средства за чистење.

Со редовни сервиси и прегледи можете да осигурите долг животен век на бојлерот и совршено работење. Гаранцијата против корозија на котелот е важна само доколку ги изведувате пропишаните редовни прегледи за потрошеноста на заштитната анода. Периодот помеѓу два редовни прегледи не смее да биде неопходен од 36 месеци. Прегледите мора да ги изведе овластен сервисер, кој секој преглед ќе го забележи во гарантниот лист на производителот. Потребно е да се провери потрошеноста на противкорозивната заштитна анода и по потреба да се чисти вонредниот камен што се собира во внатрешноста на бојлерот. Исто така, сервисната служба, според состојбата, ќе ви го препорача датумот за следната контрола.

Ве молиме, евентуалните дефекти на греалката да не ги поправате сами; туку за тоа да го повикате најблискиот овластен сервис.

Уважаеми клиенти, бихме исказали благодарност за закупа на нашия продукт. МОЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ПРЕД МОНТАЖ И ПРЕД ПЪРВА УПОТРЕБА ИНСТРУКЦИЯТА ЗА УПОТРЕБА НА ЕЛЕКТРИЧЕСКИЯ БОЙЛЕР.

ТОВА УРЕДБА НЕ Е ПРЕДНАЗНАЧЕНА ЗА УПОТРЕБА ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕТИВНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ, ИЛИ С НЕДОСТАТЪЧЕН ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ ИМ Е ПОЗВОЛЕНО ДА БЪДАТ ПОД НАДЗОР ИЛИ ДА ПОЛУЧАТ ИНСТРУКЦИИ ОТНОСНО ИЗПОЛЗВАНЕТО НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЯМА ДА СИ ИГРАЯТ С УРЕДА.

Бойлерът е произведен съгласно действащите норми и е официално тестван. Снабден е със сертификат за безопасност и сертификат за електромагнитна съвместимост. Основните му технически характеристики са посочени на табелката, залепена между свързващите тръби. Бойлерът може да бъде свързан към водопроводната и електрическата мрежа само от обучен специалист. Вмешателство във вътрешните части на бойлера при ремонт, отстраняване на котлен камък и проверка и подмяна на антикорозионния анод може да извършва само оторизиран сервиз.

МОНТАЖ

Монтирайте бойлера възможно най-близо до мястото на потребление. Ако бойлерът е вграден в помещение с вана или душ, трябва да спазвате изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете бойлера към стената с винтове, предназначени за зидария, с номинален диаметър минимум 8 mm. Ако го монтирате на по-слаба стена, тя трябва да бъде подсилена. Бойлерът може да се монтира на стената само във вертикално положение. За по-лесна проверка и подмяна на магнезиевия анод Ви препоръчваме да оставите достатъчно място между горната част на бойлера и тавана (вижте размер G на схемата с монтажните размери). В противен случай при сервизно обслужване бойлерът ще трябва да се демонтира от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	TG 120 N TG 150 N TG 200 N
Objem [I]	30	50	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozni ochrana	emailováno & Mg anoda
Príkon elektrického ohřivače [W]	2000
Napěti [V~]	230
Třida ochranny	I
Stupeř ochranny	IP 24
Doba ohřevu na teplotu 65°C¹) [h]	0⁵⁵	1³⁵	2³⁵	3¹⁵	3⁵⁰	4⁵⁰	5⁵⁰
Spotřeba energia do 65°C¹) [kWh]	1,81	3,19	5,14	6,53	7,64	9,58	12,78
Množství smíšené vody při 40°C [I]	50	89	145	200	236	298	399
Tepelné ztráty²) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
Energetická třida	G	G	G	G	G	F	F

1) Стойностите са валидни за смесване на студена вода от водопровода с температура 15°C и вода от бойлера, която е загрята до 65°C. 2) Измерено при температура на водата 65°C (стандарт EN 60379).

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Монтажни размери на уреда [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът и изходът на водата са цветно обозначени на тръбите на нагревателния елемент. Входът за студена вода е обозначен в синьо, а изходът за топла вода – в червено. Нагревателният елемент може да се свърже към водопроводната мрежа по два начина. Затворената напорна система позволява използване на вода на няколко места, а отворената безнапорна система позволява само едно място за ползване. В зависимост от избраната система за свързване трябва да закупите и съответния смесител.

При отворена нетналягаща система е необходимо пред нагревателното тяло да се вгради вентил, който предотвратява връщането на водата и последващото изтичане на вода от котела, ако в мрежата има вода. При тази система на свързване трябва да използвате проточен смесител. В нагревателното тяло, поради нагряването, обемът на водата се увеличава, което причинява капене от тръбата на смесителя. Със силно затягане на ръкохватката на смесителя не може да се предотврати капенето на вода, но можете да повредите смесителя. При затворена налягаща система на свързване трябва да използвате налягащи смесители на местата за източване. Към тръбата за източване трябва да свържете предпазен вентил или предпазно устройство, което предотвратява повишаване на налягането в котела с повече от 0,1 MPa над номиналното налягане. Отворът за изтичане на предпазния вентил трябва задължително да има изход към атмосферно налягане.

При нагряване на водата в нагревателното тяло налягането на водата се повишава до границата, която е настроена на предпазния вентил. Тъй като водата вече не може да се върне във водопроводната тръба, тази вода може да започне да капе от отвора на предпазния вентил. Капещата вода можете да отведете към канализацията през уловителен накрайник, който можете да поставите под предпазния вентил. Отточната тръба, поставена под изпускателя на предпазния вентил, трябва да бъде разположена в помещение, където не замръзва, и трябва да бъде насочена надолу.

В случай, че при неправилно извършен монтаж нямате възможност да отведете капещата вода от обратния предпазен вентил към канализацията, тогава можете да избегнете капенето на вода, като монтирате разширителен съд с обем 3 l на тръбата за източване на бойлера.

За да функционира правилно предпазният вентил, трябва сами периодично да извършвате проверки.

При проверката трябва с движение на ръчката или чрез отвиване на гайката на вентила (в зависимост от типа на вентила) да отворите изтичането от обратния предпазен вентил. При това през изпускателната дюза на вентила трябва да изтече вода, което означава, че вентилът е изправен.

Затворена (налягаща) система

Отворена (проточна) система

Легенда:

1 - Предпазен вентил 6 - Изпитвателен накрайник 2 - Изпитвателен вентил 7 - Фуния с връзка за оттичане 3 - Невъзвратен вентил 4 - Редукционен вентил H - Студена вода 5 - Спирателен вентил T - Топла вода

Между апарата и обратния предпазен вентил не монтирайте спирателен вентил, защото по този начин ще изключите функцията на предпазния вентил.

Бойлерът може да бъде свързан към домашната водопроводна мрежа без редукционен вентил, ако налягането в мрежата е по-ниско от 0,5 MPa (5 bar). Ако налягането надвишава 0,5 MPa (5 bar), във всеки случай трябва да монтирате редукционен вентил.

Преди свързване към електрическата мрежа трябва първо да напълните апарата с вода. Първото пълнене се извършва, като на смесителя отворите вентила за топла вода. Апаратът е напълнен, когато от източната тръба на смесителя се появи вода.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързването към електрическата мрежа е необходимо в бойлера да се вгради свързващ проводник, който има минимално напречно сечение поне 1,5 mm² (H05VV-F 3G 1,5 mm²). За да извършите това действие, трябва първо да отвиете защитния капак от нагревателното тяло.

Свързването на апарата към електрическата мрежа трябва да става в съответствие с нормите за електрически инсталации. Между бойлера и постоянната инсталация трябва да се монтира устройство за изключване на всички полюси от захранващата мрежа в съответствие с националните инсталационни предписания.

Легенда:

1 - Термостат и двуполюсен термичен предпазител 2 - Нагревателен елемент 3 - Клемна връзка 4 - Контролна лампа

L - Фазов проводник N - Нулев проводник - Защитен проводник

Схема на електрическото свързване

ВНИМАНИЕ: Преди всяка намеса във вътрешното пространство на апарата, трябва да изключите апарата от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа, апаратът е готов за употреба.

Температурата на водата в апарата се управлява от автоматичен термостат, който е настроен от производителя. Настройката може да се промени чрез завъртане на копчето на термостата във вътрешното пространство на апарата. Диапазонът на регулиране е от 20°C до 75°C. Не препоръчваме да променяте настройката, избрана от производителя, защото тя осигурява максимално икономичен разход на електроенергия и минимално образуване на котлен камък. Функцията на електрическия нагревател се индикира от светлинен индикатор.

Нагревателят съдържа биметален термометър, който се отклонява по посока на часовниковата стрелка надясно, когато температурата на водата в нагревателя се повишава.

В случай, че няма да използвате апарата дълго време, изключете го от електрическата мрежа. Ако съществува опасност от замръзване на водата, изпразнете я от бойлера. Водата от нагревателя се източва през входната тръба на нагревателя. За тази цел се препоръчва при монтажа между предпазния клапан и входната тръба на нагревателя да се постави специален (Т-образен елемент) или изпускателен вентил. Нагревателят може да се изпразни и директно чрез предпазния клапан с преместване на лоста или със завъртане на кранчето на вентила в положение, което се използва при проверка на функционирането. Преди изпразване нагревателят трябва да се изключи от електрическата мрежа и след това да се отвори кранът за топла вода на свързания смесител. След източване на водата през входната тръба, в нагревателя остава малко количество вода, която изтича през отвора след отстраняване на фланеца на нагревателя.

Външните части на уреда почиствайте с мек разтвор на перилен препарат. Не използвайте разредители и други почистващи препарати.

С редовни сервизни прегледи ще си осигурите безпроблемна работа и дълъг живот на бойлера. Първият преглед на бойлера се препоръчва да бъде извършен от специалист, приблизително две години след включването. При прегледа трябва да се провери износването на антикорозионния защитен анод и при необходимост да се отстрани котленият камък, който поради качеството, количеството и температурата на потребяваната вода се натрупва вътре в нагревателния елемент. Сервизната служба ще Ви препоръча датата на следващия преглед при възможност за преглед на нагревателния елемент и предвид установеното състояние.

Молим Ви, не извършвайте сами ремонт на нагревателния елемент, а посетете или се обадете на най-близкия оторизиран сервиз.

Уважаеми клиенти, благодарим Ви за закупуването на нашия продукт.

ПРЕДИ МОНТАЖ И ПЪРВА УПОТРЕБА НА БОЙЛЕРА ПРЕПОРЪЧВАМЕ И МОЛИМ ВНИМАТЕЛНО ДА ПРОЧЕТЕТЕ ИНСТРУКЦИЯТА.

УРЕДЪТ НЕ Е ПРЕДНАЗНАЧЕН ЗА ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕНЗОРНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ, ИЛИ С ЛИПСА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ЗА ПОЛЗВАНЕТО НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ НАБЛЮДАВАНИ, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УРЕДА.

Бойлерът има съответните сертификати, тъй като е произведен съгласно валидни стандарти и е сертифициран в оторизирани институти. Основните технически характеристики на продукта са посочени на табелката с данни, която се намира между връзките за студена и топла вода. Свързването на бойлера към водопроводната и електрическата инсталация трябва да се извърши само от специалист. Ремонт на бойлера, подмяна на антикорозионния анод или отстраняване на котлен камък трябва да се извършват само от оторизиран сервиз.

МОНТАЖ

Бойлерът трябва да се окачи с помощта на подходящи винтове на стената. Ако бойлерът е монтиран в помещение с вана или душ, трябва да се спазват изискванията, посочени в стандарт IEC 60364-7-701 (VDE 0100, част 701). Трябва да се монтира на стената с винтове с диаметър най-малко 8 mm. Стена с по-слаба носеща способност, на която ще бъде окачен, трябва да бъде подсилена. Бойлерът трябва да се окачи на стената само във вертикално положение. За по-лесен контрол и подмяна на магнезиевия анод препоръчваме да оставите подходящо пространство между горната част на бойлера и тавана (вижте размер G на схемата с размерите за свързване). В противен случай, за да извършите горепосочените дейности, бойлерът трябва да се демонтира от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Pojemność [I] 30 50 80 100 120 150 200
Ciechnie znamionowe [MPa]	0,6
Waga / wraz z woda [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Ochrona przyckiworozyjna zbiornika	emaliowany / Mg anoda
Moc podłaczeniowa [W]	2000
Napiȩcie [V~]	230
Czas zagrzewania do 75°C 1) [h]	105	155	305	355	435	545	740
Ilość mieszanej wody przy 40°C [I]	50 89 1	45 200 236	298 399
Zuźycie energii 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на бойлера с електрически нагревател - температурата на студената вода от водопровода е 15°C. 2) Разход на електроенергия при поддържане на постоянна температура в бойлера от 65°C и при температура на околната среда 20°C, измерена съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N	926 71	15 200 - 454 46	1 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	10 65	220 - 454	461 260
TG 200 N 15	05	10 50	444 800	500 507	260

G

Монтажни размери и размери за свързване на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА ИНСТАЛАЦИЯ

Връзките за студена и топла вода на бойлера са обозначени с цветове. Връзката за студена вода е обозначена в синьо, а връзката за топла вода е обозначена в червено.

Бойлерът може да се свърже към водопроводната инсталация по два начина. Системата на затворено (налягане) свързване позволява многоточково изтегляне на вода, докато системата без налягане позволява само едноточково изтегляне на вода. В зависимост от избраната система на свързване трябва да се монтира подходящ смесител.

При отворена, безнапорна система на свързване, преди бойлера трябва да се монтира спирателен кран, който предотвратява изтичането на вода от резервоара при липса на вода в инсталацията. При тази система трябва да се използва смесител с отворен излив. По време на загряване на водата в бойлера, нейният обем се увеличава, което причинява капане на вода от смесителя. С по-силно затягане на ръкохватката на смесителя, капенето на вода няма да спре, а само ще повредим смесителя.

При затворена, напорна система на свързване, на местата за черпене на вода се монтират напорни смесители. Към тръбата за захранване на бойлера трябва да се монтира предпазен клапан или предпазен комплект, който предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над номиналното налягане. Отворът за изтичане на предпазния клапан трябва да има изход към атмосферата. По време на загряване на водата в бойлера, налягането на водата се повишава до стойността, настроена на предпазния клапан. Тъй като връщането на водата обратно във водопроводната инсталация е невъзможно, това причинява капане на вода от отвора за изтичане на предпазния клапан. Капещата вода се събира в специална поставка, след което се отвежда към канала. Отвеждащата тръба, разположена под изхода на предпазния клапан, трябва да бъде монтирана в посока право надолу и на място, където не замръзва.

Ако инсталацията не е била правилно подготвена и в резултат на това нямаме възможност да отведем изтичащата вода към дренажната тръба чрез предпазния клапан, трябва на захранващата тръба на бойлера да монтираме разширителен съд с обем 3 литра, което ще ни позволи да улавяме изтичащата вода.

За да функционира предпазният клапан надеждно, трябва периодично да се извършва проверка.

По време на проверка, състояща се в завъртане на ръкохватката или гайката на клапана (в зависимост от типа на клапана), трябва да се отвори изтичането на предпазния клапан. По време на проверката от дюзата трябва да изтече вода, което означава, че клапанът е изправен.

Затворена система (напорна)

Отворена система (безнапорна)

Легенда:

1 - Предпазен клапан

6 - Поставка

2 - Изпитателен клапан 7 - Поставка за събиране на вода

3 - Възвратен клапан

свързване към дренажа на водата

4 - Редукционен клапан за налягане

H - Студена вода

5 - Възвратен клапан

T - Тръба за топла вода

Между бойлера и предпазния клапан не е разрешено да се монтира спирателен кран, тъй като по този начин се възпрепятства действието на предпазния клапан.

Бойлерът може да се свърже към домашната водопроводна инсталация без редукционен клапан, ако налягането в инсталацията е по-ниско от 0,5 MPa (5 бара). Ако налягането надвишава 0,5 MPa (5 бара), трябва задължително да се монтира редукционен клапан.

Преди електрическото свързване бойлерът трябва да се напълни с вода. По време на първото пълнене отворете крана за топла вода на смесителя. Бойлерът е напълнен, когато от смесителя започне да тече вода.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА ИНСТАЛАЦИЯ

Преди свързване към електрическата мрежа, към бойлера трябва да се свърже кабел с напречно сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²). Това може да стане по такъв начин, че бойлерът да бъде защитен от предпазната втулка.

Свързването на бойлера към електрическата инсталация трябва да отговаря на изискванията, определени в стандартите за електрически инсталации. Между бойлера и стационарната инсталация трябва да бъде вградено устройство за разделяне на всички полюси от електрическата мрежа, съгласно действащите в страната разпоредби.

Легенда:

1 - Двуполюсен термостат с температурен предпазител 2 - Нагревателен елемент 3 - Клемна връзка 4 - Сигнална лампа

L - Фазов проводник N - Нулев проводник - Заземителен проводник

Схема на електрическото свързване

ВНИМАНИЕ! Преди всяка намеса във вътрешността на бойлера, той трябва да бъде изключен от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата инсталация, бойлерът е готов за употреба.

Температурата на водата в бойлера се регулира автоматично от термостат, който е фабрично настроен. Настройката на температурата може да се промени чрез завъртане на винта на регулатора, който се намира на термостата вътре в бойлера. Диапазонът на регулиране е от 20 до 75°C. Не препоръчваме да променяте фабричната настройка на температурата, тъй като тя гарантира най-икономичен разход на електроенергия и възможно най-малко отлагане на котлен камък.

Работата на електрическия нагревател се сигнализира от индикаторна лампа. Нагревателят на корпуса има биметален термометър, който се отклонява по посока на часовниковата стрелка, когато в бойлера има гореща вода. Ако няма да използвате бойлера дълго време, препоръчваме да го изключите от електрическата мрежа. Ако има опасност от замръзване на водата в бойлера, изпуснете водата от него. Водата от бойлера се източва през входната тръба. За целта, при монтажа на бойлера, трябва да се монтира специален дренажен отвор или изпускателен кран между предпазния клапан и входната тръба. Бойлерът се изпразва директно през предпазния клапан, като се проверява действието му. Преди изпразване изключете бойлера от електрическата мрежа, след което отворете крана за гореща вода на водопроводния смесител. След изпразването на водата през входната тръба в бойлера остава малко количество вода, която ще изтече при отваряне на отвора, след отстраняването му.

Бойлерът трябва да се почиства отвън с мек разтвор на почистващ препарат. Не използвайте разтворители или агресивни почистващи препарати. Безопасната работа и дълготрайността на бойлера се осигуряват от редовни сервизни прегледи. Първият преглед трябва да бъде извършен от сервиз след две години от включването. Тогава се проверява степента на износване на защитния анодикат и се отстранява котленият камък, който в зависимост от качеството, количеството и температурата на водата се отлага вътре в бойлера. След прегледа сервизът ще препоръча датата на следващия преглед.

Молим Ви, не отстранявайте сами евентуални неизправности, а ги заявете в най-близкия оторизиран сервизен пункт.

Уважаеми клиенти, благодарим Ви за покупката на нашия продукт. Молим Ви, преди да монтирате и пуснете бойлера, внимателно да прочетете упътването.

Този уред не е предназначен за използване от лица (включително деца) с намалени физически, сетивни или умствени възможности, или от лица без опит и знания, освен ако те не са под надзор или указания за използване на уреда от лицето, отговорно за тяхната безопасност.

Децата трябва да бъдат под надзор, за да се гарантира, че не играят с уреда.

Уредът е разработен в съответствие с приетите стандарти, официално изпробван, получи е удостоверение за безопасност и удостоверение за електромагнитна съвместимост. Техническите му характеристики са посочени в таблицата, залепена между тръбките за включване. Само служители от упълномощен сервиз могат да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлерът се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се постави само вертикално. За по-лесен контрол и смяна на магнезиевия анод ви препоръчваме да оставите достатъчно място между горната страна на бойлера и тавана (виж размера G на скицата на присъединителните размери). В противен случай при сервизен ремонт бойлерът трябва да се демонтира от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА АПАРАТА

Вид TG 30 N TG 50 N TG 80 N TG	100 N TG 120 N TG 150 N TG 200 N
Моden TG 30 N TG 50 N TG 80 N	TG 100 N TG 120 N TG 150 N TG 200 N
Обem [I]	30	50	80	100	120	150	200
Налгане [MPa]	0,6
Маса / Налълень с вoda [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Аntникорозионен зашитей котел	Емайлиран / М.g катод
Мошист属实 Вкlioочвае [W]	2000
НарTEXени [V~]	230
Вреeme на заградан [h]	105	155	305	355	435	545	740
КолynchECTBO Смесна вoda属实 40°C [I]	50	89	145	200	236	298	399
ПOTразменце на[eilektpruchецво 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Времето за загряване на целия обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 15°C. 2) Потреблението на електричество при поддържане на постоянна температура на водата в бойлера от 65°C и при атмосферна температура 20°C, измерено по EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входящият и изходящият канал за водата са отбелязани на тръбите на бойлера със съответния цвят. Входящият канал за студена вода е син, а изходящият за топла вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Затворен начин, под налягане, позволява включване на няколко извода. Отворен начин, без налягане, позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесители и батерии. При отворен начин, без налягане, пред бойлера трябва да се вгради вентил, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с прекъсване. При запълване на водата, въздухът се увеличава и започва да капе от тръбата на смесителната търбух. Няма да можете да спрете капенето само със затваряне на крана на батерията, така само ще развалите. При затворен начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входа на тръбата, поради безопасност, задължително трябва да се сложи вентил или група, която ще предпази налягането в нагревателя да не се качи повече от 0.1 MPa от позволеното. Отточен отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане.

При напълване на водата в бойлера, нивото на котела се повдига до степента, натисната на защитния вентил. Тъй като вливането на вода обикновено във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да прелеете през отточен накрайник, ако го поставите под защитния вентил. Изходната тръба трябва да се сложи изпод вентила на безопасност, тъй като да е насочена право надолу, в среда, която не замръзва.

Когато поради неудобна инсталация има възможност, водата, която капе от обратния вентил за безопасност, да се прекара в канал, може вместо това да се включи към съдържанието за вода върху тръбата на нагревателя.

За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръката или отваряне на капака (зависи от модела) вентилът за безопасност трябва да се отвори. От него трябва да изтече вода, което означава, че вентилът работи без грешка.

Легенда:

1-Защитна клапа 2-Клапа за тестване 3-Клапа без връщане 4-Клапа за намаляване на налягането 5-Спирателна клапа

6 - Част за тестване 7-Функция

H-Студена вода T-Топла вода

Не бива да поставяте вентил за спиране между водопровода и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Можете да включите бойлера към водопровода в дома си без вентил за намаляване на налягането, ако налягането във водопровода е под 0,5 MPa (5 bar). Когато налягането е по-високо от 0,5 MPa (5 bar), задължително трябва да се постави вентил за редукция. Преди да включите бойлера, трябва задължително да го напълните с вода. При първото пълнене отворете крана за топлата вода на смесителната батерия. Бойлерът е пълен, ако водата започне да тече силно от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване в електрическата мрежа бойлерът трябва да се заземи с проводник със сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²). Свързването към електрическата мрежа трябва да бъде извършено в съответствие с диаграмата и действащите стандарти. Между нагревателя за вода и постоянната инсталация трябва да бъде вграден двуполюсен прекъсвач за едновременно прекъсване на двата проводника от захранващата мрежа съгласно националните инсталационни предписания.

B

Легенда:

1 - Термостат, биметална фаза 2-Нагревател 3 - Терминална връзка 4-Контролна лампичка

L-Фаза N-Неутрален проводник -Защитен проводник

Схема на електрическата мрежа

ПОЛЗВАНЕ И ПОДДРЪЖКА

След включването в тока и водопровода бойлерите са готови за ползване. Температурата във вътрешността на уреда се контролира от термостат във вътрешността, който е настроен фабрично на най-икономично положение, гарантиращо минимално потребление на електрическа енергия, минимални загуби на топлина, минимално отлагане на варовик върху корпуса и минимален разход за работа. По ваше желание положението на термостата може да бъде променено посредством винт, който се намира на термостата. Диапазонът на промяна е между 20 - 75°C. Когато завъртите максимално наляво, вие изключвате нагревателния елемент. Промяна на фабричната настройка не се препоръчва.

Контролната лампичка показва, че бойлерът работи. На окрайната спирална повърхност на бойлера се намира биметалният термометър, който се отклонява по посока на часовниковата стрелка надясно, когато в бойлера има топла вода.

Ако уредът няма да се използва за дълъг период от време, изключете го от електрическата мрежа, но бъдете сигурни, че през този период няма да бъде допуснато замръзване. Водата от бойлера се източва през отточната тапа на бойлера. За тази цел се справете по време на инсталирането между предпазния вентил и отточната тапа трябва да се сложи специален фитинг (тройник) за изпускателния вентил. Водата от бойлера може да се източи също непосредствено през предпазния вентил със завъртане на ръчката или на въртящата се капачка на вентила в положение както при проверка на действието. Преди източването нагревателят трябва да се изключи от електрическата мрежа и да се отвори ръкохватката за топла вода на включената смесителна батерия. След източването на водата през отточната тапа в бойлера остава малко количество вода, което изтича при развиването на ходендъра на бойлера през отвора на бойлеровия ходендър.

Повърхността на бойлера почистете със слаб разтвор от стерилен препарат. Не ползвайте разяждащи силни почистващи препарати.

Чрез редовни сервизни прегледи ще си осигурите безпроблемно ползване и дълготрайност на бойлера. Трябва прегледът да бъде направен от упълномощен сервиз две години след включването. При прегледа следва да се установи дали е износен защитният анод и при необходимост да се почисти водният камък, като се отчете качеството, количеството и температурата на водата в бойлера. При прегледа на бойлера, в зависимост от състоянието му, сервизът ще ви препоръча следващата дата за проверка на състоянието.

Моля, при евентуални повреди на бойлера, не го поправяйте сами, а се обърнете към най-близкия упълномощен сервиз.

Уважаеми клиенти, благодарим ви, че закупихте нашия продукт.

ТОВА УСТРОЙСТВО НЕ Е ПРЕДНАЗНАЧЕНО ЗА ИЗПОЛЗВАНЕ ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕНЗОРНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ, ИЛИ С ЛИПСА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОЛУЧИЛИ НАДЗОР ИЛИ ИНСТРУКЦИИ ОТНОСНО ИЗПОЛЗВАНЕТО НА УСТРОЙСТВОТО ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УСТРОЙСТВОТО.

Водонагревателят е в съответствие с действащите стандарти и е официално изпитан, като за него са издадени сертификати за безопасност и електромагнитна съвместимост. Основните технически характеристики са посочени на табелката, разположена между свързващите тръби. Бойлерът може да бъде свързан към водопроводната и електрическата мрежа само от специалист, който е квалифициран за това. Във вътрешността на бойлера, за ремонт, отстраняване на котлен камък, проверка или отстраняване на анода, осигуряващ антикорозионна защита, може да се намесва само персонал на оторизирания сервиз.

МОНТАЖ

Водонагревателят трябва да се монтира възможно най-близо до контакта. Ако водонагревателят се монтира в помещение с вана или душ, е задължително да се спазват изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Бойлерът трябва да се закрепи към стената с поне два винта с номинален диаметър най-малко 8 mm. Водонагревателят може да се монтира само на стена, която е подходяща да издържи теглото на уреда, напълнен с вода. Водонагревателят може да се закрепи към стената само във вертикално положение. За по-лесна проверка и смяна на магнезиевия анод е препоръчително да се остави достатъчно място между горната част на водонагревателя и тавана (вижте размер G на схемата с монтажните размери). В противен случай, преди гореспоменатата операция по монтажа, водонагревателят трябва да се свали от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Tipus TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Modell TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Ürtartalom [I]	30	50	80	100	120	150	200
Nyomás [MPa]	0,6
Tömeg / vízzel feltöltve [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
A tartály korrázióvédelme	Zománcozott, Magnézium anóddal
Teljesítmény-felvétel [W]	2000
Feszült ség [V~]	230
Felfütési idő 75°C 1) [h]	1 05	1 55	3 05	3 55	4 35	5 45	7 40
Kevert viz mennyisége 40°C [I]	50	89	145	200	236	298	399
Energiafogyasztás 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на пълния обем на бойлера с електрически нагревател при входна температура на водата 15°C. 2) Стойността на потреблението на енергия е при температура на околната среда 20°C и температура на водата, загрята до 65°C, съгласно стандарт EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Монтажни и свързващи размери на водонагревателя [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входящата и изходящата тръби на бойлера са обозначени с различни цветове. Входът за студена вода е син, а изходът за топла вода е червен.

Бойлерът може да бъде свързан към водопроводната мрежа по два начина. Затворената (под налягане) система позволява използване на вода на няколко места, докато отворената (без налягане) система е само за едно място. В зависимост от избраната система трябва да закупите и подходящи смесителни кранове.

При отворена (без налягане) система в бойлера трябва да се монтира възвратен клапан, който предотвратява изтичането на вода от резервоара, ако водата в мрежата свърши. При тази система трябва да се използва проточен смесителен кран. В бойлера обемът се увеличава при нагряване, което причинява капене от смесителния кран. Силното завъртане на лоста на смесителния кран не може да спре капенето, но може да счупи крана.

При затворена (напорна) система на местата на потребление трябва да се монтират напорни смесителни кранове. За безопасната работа на бойлера е задължително на захранващата тръба да се монтира предпазен клапан или предпазен комплект, който да предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над номиналната стойност. Изпускателната тръба на предпазния клапан трябва да има дренажен отвор.

При нагряване водата в бойлера нараства до границата, зададена в предпазния клапан, и налягането се увеличава. Като се има предвид, че връщането на водата в мрежата за водоснабдяване е възпрепятствано, от отвора на предпазния клапан може да капе вода. Капещата вода може да се отведе в канализацията с помощта на уловител, поставен под предпазния клапан. Отвеждащата тръба, поставена под изхода на предпазния клапан, трябва да бъде разположена вертикално надолу, на място, защитено от замръзване.

Ако поради неправилно извършен монтаж водата, капеща от възвратния клапан, не може да бъде отведена в изпускателната тръба, капенето може да се преустанови чрез монтиране на разширителен съд с обем 3 литра към входната тръба на бойлера.

Потребителят е длъжен периодично да проверява правилната работа на предпазния клапан. При проверката, чрез преместване на лоста или отвиване на гайката от клапана (в зависимост от типа на възвратния клапан), трябва да се отвори изходящата тръба на възвратния клапан. Ако от изходящата тръба на клапана изтече вода, това означава, че възвратният клапан функционира перфектно.

Затворена (под налягане) система Отворена (не под налягане) система

Основни части:

1 - Предпазен клапан, 6 - Контролен фитинг, 2 - Проверочен клапан, 7 - Фуния с изпускателна връзка, 3 - Възвратен клапан, 4 - Редукционен клапан, H - Студена вода, 5 - Спирателен кран

Между бойлера и предпазния клапан може да се монтира спирателен кран без запушване, тъй като с него може да се възпрепятства функцията на предпазния клапан.

Ако налягането на водата в мрежата е по-ниско от 0,5 MPa (5 bar), не е необходимо монтиране на редукционен клапан. Ако налягането на водата надвишава 0,5 MPa (5 bar), трябва да се монтира редукционен клапан. Преди електрическото свързване е задължително бойлерът да се напълни с вода. При първоначалното пълнене кранът за топла вода на смесителя трябва да бъде отворен. Когато бойлерът се напълни с вода, от изхода на смесителя започва да изтича вода.

СВЪРЗВАНЕ НА БОЙЛЕРА КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързването към електрическата мрежа в бойлера трябва да се монтира захранващ кабел с напречно сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²). За целта защитният капак на бойлера трябва да се отстрани.

Свързването на бойлера към електрическата мрежа трябва да се извърши съгласно стандартите за електрически инсталации. Между бойлера и стационарните съоръжения трябва да се монтира устройство, което позволява изключването на захранващите кабели от всички полюси на мрежата, съгласно изискванията на националните разпоредби.

Основни части:

1 - Термостат и биполярен предпазител 2 - Електрическо отопление 3 - Клема за свързване 4 - Сигнална лампа

L - Нулев проводник

N - Фазов проводник

• Заземителен проводник

Схема на електрическото свързване

ПРЕДУПРЕЖДЕНИЕ: Преди всяка намеса във вътрешността на бойлера, той трябва задължително да бъде изключен от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА НА УРЕДА

След свързване към водопровода и електрическата мрежа, бойлерът е готов за употреба.

Температурата на водата в уреда се регулира автоматично от термостата, който е фабрично настроен. Настройката може да се промени чрез завъртане на винта на термостата във вътрешността на бойлера. Промяната е възможна в диапазона от 20°C до 75°C. Не препоръчваме да променяте фабричната настройка, тъй като тя осигурява най-икономичното потребление на енергия и най-малкото образуване на котлен камък.

Работата на електрическия нагревателен елемент се показва от контролната лампа. Биметалният термометър, разположен отстрани на бойлера, се измества надясно, по посока на часовниковата стрелка, когато бойлерът съдържа гореща вода.

Ако няма да използвате бойлера продължително време, трябва да го изключите от електрическата мрежа. При опасност от замръзване водата от бойлера трябва да се изпразни. Изпразването на водата от бойлера става през входната тръба. За целта при монтажа е препоръчително да се монтира специален фитинг (тройник) или изпускателен вентил между предпазния клапан и входната тръба на бойлера. Бойлерът може да се изпразни и директно през предпазния клапан, като завъртите бутона или капачката на клапана в положение, както при проверка на работата. Преди изпразване на водата, уредът трябва да се изключи от електрическата мрежа, след което да се отвори кранът за гореща вода на смесителя. След изпразване през входната тръба, в бойлера остава малко вода, която изтича през отвора след отстраняване на фланеца, държащ нагревателния елемент.

Почиствайте външната стена на бойлера с мека кърпа и вода с малко препарат. Не използвайте разредители и абразивни почистващи препарати.

Редовното обслужване ще осигури безпроблемна работа и дълъг живот на бойлера. Сервизът трябва да извърши първата проверка две години след свързването. По време на проверката се преглежда износването на антикорозионния анод и при необходимост се отстранява котленият камък, който се отлага във вътрешността на бойлера в зависимост от качеството, количеството и температурата на използваната вода. След прегледа на бойлера, сервизът дава препоръка за следващата необходима проверка въз основа на установеното състояние.

Молим Ви, не се опитвайте сами да отстранявате евентуални неизправности на бойлера, а се свържете с най-близкия оторизиран сервиз.

Уважаеми клиенти, благодарим Ви, че закупихте нашия продукт. Молим Ви, преди монтажа и първата употреба на бойлера, прочетете внимателно инструкцията.

Упътване за монтаж, свързване и пускане в експлоатация на бойлери, работещи с електрически нагревателни елементи, за битови и подобни цели, само ако са под надзор или ако се използват от обучени лица, отговорни за тяхната безопасност.

Децата трябва да бъдат под надзор, за да се гарантира, че не си играят с уреда.

Бойлерът е изработен в съответствие с приложимите стандарти и е преминал успешно изпитвания за безопасност, свързани с електромагнитната съвместимост. Неговите основни технически характеристики са посочени на табелката, която се намира върху уреда. Подмяната на електрическия кабел може да се извършва само от упълномощен сервизен техник. Всякакъв вид намеса във вътрешността на уреда, свързана с поправки, отстраняване на варовик или проверка/подмяна на магнезиевия анод, може да се извършва само от оторизиран сервиз.

МОНТАЖ

Монтирайте бойлера възможно най-близо до водопроводната инсталация и го прикрепете към стената по подходящ начин. Ако се налага да го поставите в помещение, където има вана или душ, задължително спазвайте изискванията на стандарта IEC 60364-7-701 (VDE 0100, част 701). Към стената го закрепете с помощта на винтове за стена, които имат номинален диаметър най-малко 8 mm. Ако стената е с недостатъчна носеща способност, мястото за монтиране на бойлера трябва да бъде подсилено по подходящ начин. Бойлерът се свързва към стената само в изправно състояние. За по-лесен контрол и подмяна на магнезиевия анод ви препоръчваме да оставите достатъчно пространство между горната част на уреда и тавана (вижте размер G на схемата с монтажните размери). В противен случай при подмяна на нагревателния елемент ще е необходимо демонтиране на уреда от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА БОЙЛЕРА

Тиц TG 30 N TG 50 N TG 80 N TG	100 N TG 12	N TG 150 N	TG 200 N
Модел TG 30 N TG 50 N TG 80	NTG 100 N	TG 120 N TG	150 N TG 200 N
Зашина [I]	30	50	80	100	120	150	200
Назовни поисak [MPa]	0,6
Текина /надуbethен ВODOM [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Аntникорозива заштITA КOTЛа	емajларно / Mr anoda
Снarga[elektрично гесяа [W]	2000
Нанон нараhaba [V~]	230
Вре'mе загва на do 75°C [h]	105	155	305	355	435	545	740
Колочина мешаце вODE пri 40°C [I]	50	89	145	200	236	298	399
Потрава[eнера范围内] [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на първия бойлер с електрически нагревател, ако входната температура на водата от водопровода е 15°C. 2) Максимална енергия, необходима за поддържане на постоянна температура на водата в бойлера от 65°C, при температура на околната среда 20°C, измерена по EN 60379.

	A	B	C	D	E	F
TG 30 N	459	275	173	-	454	461
TG 50 N	561	365	185	-	454	461
TG 80 N	766	565	190	-	454	461
TG 100 N	926	715	200	-	454	461
TG 120 N	1081	865	205	-	454	461
TG 150 N	1296	1065	220	-	454	461
TG 200 N	1505	1050	444	800	500	507

G

Монтажни размери на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДА

Входът и изходът на водата са обозначени с цветове на тръбите на нагревателя. Входът за студена вода е обозначен със син цвят, а изходът за топла вода – с червен цвят. Бойлерът може да се свърже към водопроводната мрежа по два начина: затворена система (под налягане), която позволява захранване на няколко точки, и отворена система (без налягане), която позволява само една точка на използване. В зависимост от избраната система на свързване, трябва да монтирате и подходящ предпазен клапан.

При отворена система (без налягане) трябва преди бойлера да се монтира възвратен клапан, който предотвратява изтичането на вода от котела, ако в мрежата няма вода. При тази система на свързване трябва да се монтира предпазен клапан за налягане. По време на загряване обемът на водата се увеличава, което води до изтичане на вода от предпазния клапан. Със затягане на гайката на предпазния клапан няма да спрете изтичането, а само ще повредите клапана.

Когато отоплителната система е под налягане, на обслужваните места трябва да се уградят батерии за механе, намерете за работа под налягане. На овој сев треба да ради сигурноста на работа задолжително уградит сигурносни и вентилни сигурносни компоненти, кои спречуваат пораст на притисокот во котелот за влизе од 0,1 MPa изнад номиналниот. Отворот за испуштање на сигурносниот вентил мора задолжително да има излез на атмосферски притисок.

Како што водата во котелот се загрева, се повишува и притисокот, а тој до границата што ја дозволува сигурносниот вентил. Ако врската на водата во водоводната мрежа е блокирана, може да истече капка вода од одливниот отвор на сигурносниот вентил. Таа капка вода можете да ја насочите во одвод преку посебен изливник, кој мора да го наместите под испустот на сигурносниот вентил. Одводната цев, сместена под испустот на сигурносниот вентил, мора да биде насочена во правец на одвод и во околината да не предизвикува штета.

Во случај ако поради неодговарачко изведена инсталација немате можност да ја водата што капе од повратниот сигурносен вентил да ја спроведете во одвод, капењето можете да го избегнете така што на доводната цев претходно уградите експанзиона посуда волумена од 3 л.

За правилна работа на сигурносниот вентил мора сами периодично да ја обавувате контролата. При проверувањето, поместувајќи ја рачката или одвртувајќи ја матицата за вртење (обично тип за вртење) отворете го испуштањето од повратниот сигурносен вентил. При тоа, низ млазницата на вентилот за испуштање мора да протече и вода, што е знак дека вентилот е беспрекорен.

Затворен систем (под притисок)

Отворен систем (проточен)

Легенда:

1-Сигурносен вентил 2-Вентил за тестирање 3-Неповратен вентил 4-Вентил за редукција на притисокот 5-Запорен вентил

6 - Тестен наставак 7-Цевка со приклучок на одвод

Х-Ладна вода Т-Топла вода

Измеѓу бојлерот и повратниот сигурносен вентил не смее да се угради вентил за затворање на водата, бидејќи би се оневозможило делувањето на сигурносниот вентил.

Бојлерот може без уградба на редукторски вентил да се приклучи на куќната водоводна инсталација ако притисокот на водата во инсталацијата е низок од 0,5 MPa (5 бари). Ако притисокот надминува 0,5 MPa (5 бари), задолжително уградете редукционен вентил.

Пред да го приклучите бојлерот на електричната мрежа, задолжително наполнете го со вода. При првото полнење отворете ја славината за топла вода. Бојлерот е полн кога од славината почне да тече вода.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето на електричната мрежа потребно е во претходно уградити приклучна трака со минимален пресек од 1,5 мм² (H05VV-F 3G 1,5 мм²). Да би се тоа учинило, треба да се одвитка заштитниот поклопец на бојлерот. Приклучувањето на бојлерот на електричната мрежа мора да се обави во склад со стандардите кои важат за електрични инсталации. Измеѓу грејачот на водата и трајната инсталација мора да биде уградена припрема за раздвојување на полводи мрежа за напојување во склад со националните инсталациони прописи.

Легенда:

1 - Термостат с датчик за температура на водата 2 - Греяч 3 - Приклучни клеми 4 - Контролна светлинка

L - Фаза

N - Неутрален проводник

Схема на свързване на електрическите проводници

ПРЕДУПРЕЖДЕНИЕ: Преди всяка интервенция във вътрешността на бойлера задължително изключете бойлера от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

При включване на водопровода и електрическата мрежа, следвайте инструкциите за употреба. Температурата на водата в бойлера се регулира автоматично от вградения термостат. Температурата може да се повишава чрез завъртане на копчето на термостата във вътрешността на бойлера. Препоръчителната температура е от 20 до 75°C. Не ви препоръчваме да задавате по-висока температура, тъй като това е температурата, при която потреблението на електрическа енергия е икономично, а също така и накипът е най-малък.

Денoажe eлeмeнтa зa гpejaњe пoкaзуje кoнтрoлнa светиљка. Гpejaч имa нa ивици биметaлни термометap, кojи ce пoкpeћe у смepу кaзaљкe нa caту у деснo, кaдa je у гpejaчу присутнa тoплa вoдa. Акo бoјлep нe нaмepaвaтe дa кopиститe дуже вpeмe, иcкључитe гa из eлeктpичнe мpeжe. Акo пocтojи oпacнocт дa ce вoдa у бoјлepу зaмpзнe, иcпуcтитe вoду из бoјлepa. Вoдa из гpejaчa ce пpaзни кpoз oтвop нa дну гpejaчa. У тoм циљy пpeпopyчљивo je пpиликoм угpaдњe измeђy cигypнocнoг вeнтилa и oтвopa нa дну гpejaчa нaмecтити ceбaн фитинг (Т-деo) или инcyлaциoни вeнтил. Гpejaч мoжeтe иcпpaзнити тaкoђe и нeпocpeднo кpoз cигypнocни вeнтил пoмepaњeм pучицe, oднocнo oбpтaњeм кaпицe вeнтилa у пoлoжaj кao пpиликoм пpoвepaвaњa paдa. Пpe пpaжњeњa гpejaтeљa иcкључитe из eлeктpичнe мpeжe и зaтим oтвopитe pучицу зa тoплy вoду нa пpикључeнoм бaтepији зa мeшaњe. Пocлe пpaжњeњa вoдe кpoз oтвop нa дну, у гpejaчу ocтaje мaлa кoличинa вoдe кoja иcтичe пpиликoм oдcтpaњaњa гpeјнe плoчe (пoклoпцa oблoгe цeви) кpoз oтвop гpeјнe плoчe.

Кухните преди чистите бяха разтвором прах за пране. Не употребявайте разредители или груби средства за почистване.

Ефикасността на нагревателя без прекъсване и дълъг живот на нагревателя се осигуряват от редовни сервизни прегледи. За правилна работа гаранцията важи само ако сте редовно извършвали предписаните редовни прегледи на изправността на защитния анод. Периодичността на отделните редовни прегледи не трябва да бъде по-дълга от 36 месеца. Прегледите трябва да се извършват от оторизиран сервиз, който отбелязва извършването им в гаранционния лист на продукта. При прегледа се проверява изправността на антикорозионния защитен анод и при необходимост се сменя с нов, като се съобразява с качеството, количеството и температурата на потребяваната вода, както и с натрупването на котлен камък в нагревателя. Сервизната служба ще ви даде информация за състоянието и ще ви препоръча дата за следваща проверка.

Моля, не се опитвайте сами да поправяте кварцовите грейдъри, а се свържете с най-близката сервизна служба.

Уважаеми клиенти!

Благодарим Ви за доверието, което ни оказахте, като закупихте нашия продукт. МОЛИМ ВИ СЕ, ПРЕДИ МОНТАЖА И ПЪРВАТА УПОТРЕБА, ВНИМАТЕЛНО ДА ПРОЧЕТЕТЕ ИНСТРУКЦИИТЕ ЗА МОНТАЖ, УПОТРЕБА И ПОДДРЪЖКА НА ЕЛЕКТРИЧЕСКИЯ БОЙЛЕР ЗА ВОДА.

УРЕДЪТ НЕ Е ПРЕДНАЗНАЧЕН ЗА УПОТРЕБА ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, ПСИХИЧЕСКИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ ИЛИ БЕЗ ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ЗА УПОТРЕБАТА НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УРЕДА.

Бойлерът е произведен в съответствие с действащите стандарти и е официално изпитан. За него са издадени сертификат за безопасност и сертификат за електромагнитна съвместимост. Основните технически характеристики на бойлера са посочени на табелката, залепена между свързващите тръби. Бойлерът се свързва към водопроводната и електрическата мрежа само от квалифицирано лице. Вмешателство във вътрешността му за ремонт, отстраняване на котлен камък, проверка или подмяна на защитния анод срещу корозия се извършва само от оторизиран сервиз.

МОНТАЖ

Монтирайте бойлера възможно най-близо до мястото на потребление. Ако монтирате бойлера в помещение с вана или душ, трябва да спазвате изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете го на стената с два винта с номинален диаметър минимум 8 mm. Ако стената, предназначена за монтаж на бойлера, няма достатъчна носеща способност, трябва да я укрепите подходящо. Бойлерът трябва да се закрепи на стената само във вертикално положение. За по-лесна проверка и подмяна на магнезиевия анод ви препоръчваме да оставите достатъчно пространство между горната част на бойлера и тавана (вижте размер G на схемата с монтажните размери). В противен случай при горепосочената намеса ще е необходимо да демонтирате бойлера от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Tip TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N TG 200 N
Korisni volumen [I]	30	50	80	100	120	150	200
Nominalni tlak [MPa]	0,6
Masa grijalice/napunjene vodom [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Zašita kotla od korozije	emajlirano / Mg anoda
Snaga elektricnog grijača [W]	2000
Prikljuci napon [V~]	230
Vrijeme zagrivanja do 75°C 1) [h]	105	155	305	355	435	545	740
Količina miješane vode pri 40°C [I]	50	89	145	200	236	298	399
Energetski gubici 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на бойлера с електрически нагревател при входна температура на студената вода от водопроводната мрежа 15°C. 2) Енергийни загуби при поддържане на постоянна температура на водата в бойлера 65°C и температура на околната среда 20°C, измерени съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Свързващи и монтажни размери на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът и изходът на водата на тръбите на бойлера са обозначени с цвят. Входът за студена вода е обозначен в синьо, а изходът за топла вода – в червено.

Бойлерът може да се свърже към водопроводната мрежа по два начина. Затворената, напорна система на свързване позволява изтичане на вода на повече от едно място, а безнапорната система е достатъчна само за едно място на изтичане. Изборът на смесител зависи от избраната система на свързване.

При отворена, нетласна система, преди нагревателя е необходимо да се монтира възвратен клапан, който предотвратява изтичането на вода от бойлера, ако в мрежата свърши водата. При тази система на свързване трябва да използвате проточен смесител. В бойлера поради нагряване обемът на водата се увеличава, което причинява капане на вода от тръбата на смесителя. Капенето на вода не можете да предотвратите със силно затягане на дръжката на смесителя; по този начин само можете да унищожите смесителя. При затворена, тласна система на свързване трябва да използвате тласни смесители на изходните места. На захранващата тръба е необходимо за безопасна работа да се монтира предпазен клапан или предпазна група, която предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над номиналното. Отворът за изтичане на предпазния клапан трябва задължително да има изход към атмосферно налягане.

При нагряване на водата в бойлера налягането на водата в котела се повишава до границата, настроена на предпазния клапан. Тъй като връщането на водата обратно във водопроводната мрежа е предотвратено, може да се появи капане на вода от дренажния отвор на предпазния клапан. Капещата вода можете да отведете в канала чрез фуния за приемане, която монтирате под предпазния клапан. Отводнителната тръба, която се намира под изпускателя на предпазния клапан, трябва да бъде поставена хоризонтално надолу в среда, в която не се получава замръзване.

В случай, че поради неподходящо изпълнена инсталация нямате възможност да отведете водата, която капе от възвратния предпазен клапан, в канала, капенето можете да избегнете с монтиране на разширителен съд с обем 3 l на захранващата тръба на нагревателя.

За правилната работа на предпазния клапан трябва сами периодично да извършвате проверка. При проверката трябва, като преместите дръжката или развиете гайката на клапана (в зависимост от типа на клапана), да отворите изтичането от възвратния предпазен клапан. При това през дюзата на клапана за изтичане трябва да потече вода, което е знак, че клапанът е изправен.

Легенда:

1 - Предпазен клапан 6 - Изпитвателен накрайник 2 - Изпитвателен клапан 7 - Чашка с връзка към излива 3 - Възвратен клапан 4 - Редукционен клапан за налягане H - Студена вода 5 - Спирателен клапан

ВНИМАНИЕ!

Между апарата и възвратния предпазен клапан не трябва да монтираме спирателен клапан, защото по този начин бихме попречили на действието на първия.

Нагревателят може да се свърже към домашната водопроводна мрежа без редукционен клапан, ако налягането в мрежата е по-ниско от 0,5 MPa (5 бара). Ако налягането надвишава 0,5 MPa (5 бара), трябва задължително да се монтира редукционен клапан.

Бойлерът трябва задължително да се напълни с вода преди свързване към електрическата мрежа. При първото пълнене отворете дръжката с топла вода на смесителя. Бойлерът е напълнен, когато водата потече през тръбата на смесителя.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Първо от разопакования нагревател с отвертка сваляме защитната капачка от корпуса му. Преди свързването към електрическата мрежа е необходимо в нагревателя да се монтира свързващата лента с минимално сечение поне 1,5 mm² (H05VV-F 3G 1,5 mm²).

Свързването на нагревателя към електрическата мрежа трябва да се извърши съгласно действащите стандарти за електрически инсталации. Между бойлера и постоянната инсталация трябва да бъде вградено устройство за разделяне на полюсите от захранващата мрежа в съответствие с националните инсталационни разпоредби.

Легенда:

1 - Термостат и двуполюсен топлинен предпазител 2 - Нагревател 3 - Клемна връзка 4 - Сигнална лампа

L - Фазов проводник

N - Нулев проводник

• Защитен проводник

Електрическа схема на свързване

ВНИМАНИЕ! Преди всяка намеса във вътрешността на нагревателя, задължително го изключете от електрическата мрежа.

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа, бойлерът е готов за употреба. Температурата на водата в уреда автоматично се регулира от фабрично настроения термостат, а температурните стойности можем сами да променяме по желание, като завъртим специалния винт на термостата вътре в бойлера. Диапазонът на настройка е от 20°C до 75°C. Тъй като още в завода термостатът е настроен да осигурява най-икономичния разход на електрическа енергия, както и минималното количество котлен камък, фабрично зададените стойности не е препоръчително да се променят.

Действието на електрическия нагревател се показва от контролна лампичка. Нагревателят има на ръба биметален термометър, който се завърта по посока на часовниковата стрелка надясно, когато в нагревателя има гореща вода.

Ако не възнамеряваме да използваме уреда дълго време, го изключваме от електрическата мрежа. Ако бойлерът е монтиран в помещение, където има опасност от замръзване, трябва да източим цялата вода от бойлера. Водата от нагревателя се източва през входната тръба на нагревателя. За тази цел е препоръчително при монтажа между предпазния клапан и входната тръба на отоплението да се монтира специален фитинг (тройник) или изпускателен вентил. Нагревателят може да се изпразни също и директно през предпазния клапан, като се премести ръчката или въртящата се капачка на клапана в положение, както при проверка на работата. Преди изпразване нагревателят трябва да се изключи от електрическата мрежа и след това да се отвори кранчето за топла вода на свързания смесител. След източване на водата през входната тръба, в нагревателя остава малко количество вода, която изтича при отстраняване на нагревателния фланец (през отвора на фланеца).

Външната част на бойлера почиствайте с мек разтвор на перилен препарат. Не използвайте груби почистващи средства.

Редовната сервизна проверка осигурява безупречна работа и дълъг живот на бойлера. Гаранцията в случай на повреда е валидна, ако сте извършвали редовни прегледи на износването на защитния анод. Периодът между отделните прегледи не трябва да бъде по-дълъг от 36 месеца. Прегледите трябва да се извършват от упълномощен сервизен техник, който отбелязва прегледа в гаранционната карта на продукта. При проверката е необходимо да се провери износването на защитния анод от корозия и при необходимост да се почисти котленият камък, който в зависимост от качеството, количеството и температурата на използваната вода се натрупва във вътрешността на бойлера. Сервизната служба ви препоръчва датата на следващата проверка, която зависи от състоянието на бойлера.

ВНИМАНИЕ! Не поправяйте сами евентуални повреди на нагревателя, а потърсете професионална намеса от най-близката оторизирана сервизна служба.

Уважаеми клиенти, благодарим ви, че закупихте нашия продукт.

МОЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ИНСТРУКЦИИТЕ ПРЕДИ ИНСТАЛАЦИЯТА И ПЪРВАТА УПОТРЕБА НА БОЙЛЕРА.

ТОЗИ УРЕД НЕ Е ПРЕДНАЗНАЧЕН ЗА УПОТРЕБА ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕНЗОРНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ, ИЛИ ЛИПСА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ЗА УПОТРЕБАТА НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УРЕДА.

Бойлерът е произведен в съответствие с действащите стандарти и е официално изпитан, за което са издадени удостоверения за безопасност и удостоверение за електромагнитна съвместимост.

Останалите технически характеристики са посочени върху табелката с данни, залепена между присъединителните тръби. Бойлерът има право да присъединява към електрическата мрежа и водопровода само квалифицирано лице. Намесите във вътрешността му за ремонт, отстраняване на котлен камък и проверка, или подмяна на защитния анод срещу корозия, могат да се извършват само от оторизиран сервиз.

МОНТАЖ

Монтирайте бойлера възможно най-близо до местата на потребление. Ако ще инсталирате бойлера в помещение с баня или душ, задължително трябва да се спазват изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете го на стената с винтове с минимален номинален диаметър 8 мм. Стена със слаба носеща способност, на която възнамерявате да окачите бойлера, трябва да бъде укрепена. Бойлерът може да се закрепи на стената само вертикално.

За по-лесен контрол и смяна на магнезиевия анод препоръчваме между бойлера и тавана да остане достатъчно пространство (виж размер G в чертежите с размерите). В противен случай при посочената сервизна намеса ще се наложи демонтиране на бойлера от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Tipi	TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Modeli TG 30 N TG 50 N TG 80 N	TG 100 N TG 120 N TG 150 N TG 200 N
Vellimi [I] 30 50 80 100 120 150 200
Tensioni fi llestar [MPa]	0,6
Sasija / e mbushur me ujë [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Mbotja künderin korodimit te kazanit	emajluar / Mg anoda
Forca aderuese [W]	2000
Tensioni [V~]	230
Koha e ngrohjes deri nè 75°C 1) [h]	105	155	305	355	435	545	740
Sasia e ujit të pörzier te 40°C [I]	50 89 145 200 236 298 399
Shpenzimi energjik 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на бойлера с електрически нагревател от начална температура на водата от водопровода 15°C. 2) Енергиен разход при постоянна поддръжка на температурата на водата в бойлера 65°C и температура на околната среда 20°C, измерено съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Присъединителни и монтажни размери на бойлера [mm]

ПРИСЪЕДИНЯВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът и изходът на водата в бойлера са обозначени с цветове. Входът на студената вода е обозначен в синьо, а изходът – в червено.

Бойлерът може да се свърже към водопроводната мрежа по два начина. Затворената система, свързваща под налягане, позволява захранване с вода на няколко места; отворената система, без налягане, позволява захранване само от едно място.

В зависимост от избраната система на свързване, трябва да се снабдите и със съответния воден кран. При отворената система, без налягане, преди бойлера трябва да се монтира възвратен клапан, който прекъсва потока на водата от бойлера, ако в мрежата спре или липсва вода. При тази система задължително използвайте смесителен кран. Поради нагряването на водата се увеличава обемът ѝ в бойлера, което причинява капене от смесителния кран. При прекомерно затягане на дръжката на крана няма да спрете капенето, а само ще повредите крана.

При затворената система на свързване на захранващите места трябва да използвате смесителни кранове под налягане. На изходящата тръба, за безопасна работа, трябва да се монтира предпазен клапан или предпазна група, която прекъсва повишаването на налягането в бойлера над 0,1 MPa над номиналното. Отворът на предпазния клапан трябва да има изход към атмосферно налягане.

При нагряване на водата в бойлера налягането се повишава до границата, на която е настроен предпазният клапан. Тъй като връщането на водата във водопроводната мрежа е прекъснато, може да се появи капене от изходния отвор на предпазния клапан. Капещата вода можете да отведете към канализацията с помощта на тръбно съединение, което поставяте под предпазния клапан. Тръбата за изтичане на водата, поставена под предпазния клапан, трябва да бъде монтирана вертикално, насочена надолу, и в помещение, където не замръзва.

Ако поради неправилен монтаж нямате възможност да отведете в канализацията водата, която капе от предпазния възвратен клапан, можете да избегнете капенето, като монтирате разширителен съд с обем 3 литра на захранващата тръба на бойлера.

За правилното функциониране на предпазния клапан е необходимо периодично да извършвате проверки. При проверката, като преместите дръжката или развиете гайката на клапана (в зависимост от типа на клапана), трябва да отворите изхода на предпазния и възвратния клапан. Тогава от изходния отвор на клапана трябва да потече вода, което е знак, че клапанът е в пълна изправност.

Затворена система (под налягане) Отворена система (без налягане)

Легенда:

1 - Предпазен възвратен клапан 6 - Изпитателно устройство 2 - Изпитателен клапан 7 - Спирателен кран на тръбопровода 3 - Възвратен клапан 4 - Редукционен клапан на налягането С - Студена вода 5 - Спирателен клапан Т - Топла вода

Между бойлера и възвратния предпазен клапан не е разрешено монтирането на спирателен вентил, защото по този начин се възпрепятства работата на възвратния предпазен клапан.

Бойлерът може да се свърже към домашната водопроводна мрежа без редукционен вентил, ако налягането в мрежата е по-ниско от 0,5 MPa (5 bar). Ако налягането надвишава 0,5 MPa (5 bar), задължително трябва да се монтира редукционен вентил.

Преди електрическото свързване, първо трябва да се напълни бойлерът с вода. При първото пълнене отворете крана за топла вода на смесителната батерия. Бойлерът е напълнен, когато водата достигне и изтече от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване към електрическата мрежа, към нагревателя трябва да се монтира свързващ кабел с минимално сечение 1,5 mm² (H05VV-F 3G 1,5 mm²). Свързването на бойлера към електрическата мрежа трябва да стане в съответствие със стандартите за електрическите мрежи.

За да направите това, трябва да свалите защитния капак от бойлера. Между бойлера и постоянната инсталация трябва да бъде монтирано устройство за изключване на всички полюси от захранващата мрежа, съгласно националните правила за инсталациите.

Легенда:

1 - Термостат и двуполюсен предпазител на нагревателя 2 - Нагревател 3 - Свързващо клемо 4 - Контролна лампа

L - Фазов проводник N - Нулев проводник Заземителен проводник

Схема на електрическото свързване

ВНИМАНИЕ: Преди всяка намеса във вътрешността на бойлера, той задължително трябва да бъде изключен от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа, бойлерът е готов за употреба.

Температурата на водата в апарата автоматично се регулира от термостат, който е фабрично настроен. Регулировката може да се промени чрез завъртане на регулиращия винт на термостата, във вътрешността на бойлера. Регулировъчната зона достига от 20 до 75°C. Промяната на фабричната настройка не се препоръчва, защото тя ви осигурява икономичен разход на електроенергия и по-малко отлагане на котлен камък. Работата на нагревателя се показва от контролната лампичка. Бойлерът съдържа биметален термометър, който се завърта по посока на часовниковата стрелка надясно, когато в бойлера има топла вода. Ако не възнамерявате да използвате бойлера дълго време, го изключете от електрическата мрежа. Когато съществува риск от замръзване на водата в бойлера, той трябва да се изпразни. Водата от бойлера се източва през захранващата тръба. За тази цел при инсталацията се препоръчва между предпазния клапан и захранващата тръба да се монтира специален фитинг (тройник) или изпускателен вентил. Бойлерът може да се изпразни и директно през предпазния клапан чрез завъртане на дръжката, съответно на въртящия се капак на клапана, в позиция както при проверка на функционирането. Преди изпразване, бойлерът трябва да се изключи от електрическата мрежа и след това да се отвори кранът за топла вода на смесителя. След източване на водата през захранващата тръба, в бойлера остава малко количество вода, която изтича при отстраняване на нагревателния фланец през отвора на фланеца.

Външната повърхност на бойлера почиствайте с мек разтвор на перилен препарат на прах. Не използвайте абразивни почистващи препарати.

С редовни сервизни проверки ще осигурите безпроблемна работа и дълъг живот на бойлера. Гаранцията за корозия на резервоара е валидна само ако сте извършвали редовни проверки на износването на защитния анод. Времето между специалните и редовните проверки не трябва да бъде по-дълго от 36 месеца. Необходимо е проверките да се извършват от оторизиран сервизен техник, който отбелязва проверката в гаранционната карта на продукта. При проверката той проверява износването на защитния анод срещу корозия, както и отстранява варовиковите отлагания, които в зависимост от качеството, количеството и температурата на водата се натрупват във вътрешността на бойлера. След проверката на бойлера, сервизната служба, въз основа на установеното състояние, ще ви препоръча и датата на следващата проверка.

Моля, при евентуални повреди на бойлера не се опитвайте да ги отстранявате сами, а се свържете с най-близкия оторизиран сервиз.

Уважаеми клиенти, благодарим ви, че закупихте нашия продукт. Молим ви, ПРЕДИ ИНСТАЛАЦИЯТА И ПЪРВАТА УПОТРЕБА НА БОЙЛЕРА, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ИНСТРУКЦИИТЕ

Този уред не е предназначен за използване от лица (включително деца) с намалени физически, сетивни или умствени способности, или с липса на опит и знания, освен ако не са под надзора или не са получили инструкции относно използването на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

Бойлерът е произведен в съответствие с действащите стандарти и е официално изпитан, като е придружен от сертификат за безопасност и електромагнитна съвместимост. Неговите технически характеристики са вписани на табелата, която е залепена между свързващите тръби. Бойлерът може да бъде свързан към водопроводната или електрическата мрежа само от квалифицирани лица. Техническите интервенции вътре в бойлера, дължащи се на ремонти, отстраняване на котлен камък и проверка или подмяна на защитния анод срещу корозия, могат да се извършват само от оторизирани сервизи.

ИНСТАЛИРАНЕ

Препоръчва се бойлерът да се инсталира в близост до мястото на потребление на вода. Ако инсталирате бойлера в помещение, където има вана или душ кабина, е задължително да спазвате изискванията, предвидени в стандарт IEC 60364-7-701 (VDE 0100 Teil 701). При монтажа на бойлера на стена използвайте болтове с номинален диаметър минимум 8 mm. Стената с намалена носеща способност трябва предварително да бъде укрепена по подходящ начин на мястото, където възнамерявате да окачите, съответно да инсталирате бойлера. Бойлерите от тип ... няма да се монтират на стена, освен във вертикално положение. За да улесните проверката и смяната на магнезиевия анод, ви препоръчваме да оставите достатъчно пространство между горната част на бойлера и тавана (вижте размер G в схемата с необходимите размери за свързване). В противен случай, при текущото обслужване на бойлера, ще трябва да го демонтирате от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА БОЙЛЕРА

Tipi TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Volum [I]	30	50	80	100	120	150	200
Presiune nominală [MPa]	0,6
Greutate / umplat cu apă [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protectția anticorozivă a cazanului	emailat / Mg anod
Puterea înçălzitorului electric [W]	2000
Tensiunea din rețea [V~]	230
Temp de înçălzire până la 75°C 1) [h]	105	155	305	355	435	545	740
Cantitatea de apă amestecăla 40°C [I]	50	89	145	200	236	298	399
Consumul de energia 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем вода от електрическия нагревател (спирала) при температура на входящата студена вода от тръбопровода 15°C. 2) Консумация на електрическа енергия при поддържане на постоянна температура на водата в бойлера 65°C, при температура на околната среда 20°C, измерена съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Размери за свързване и монтаж на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Тръбите за захранване с вода и за отвеждане на водата от бойлера са маркирани с различни цветове. Тръбата за подаване на студена вода е маркирана в синьо, а тази за отвеждане на гореща вода – в червено. Бойлерът може да бъде свързан към водопроводната мрежа по два начина. Затворената система за свързване под налягане позволява разпределянето на гореща вода на няколко места едновременно. В зависимост от избраната система за свързване трябва да се закупят съответните смесители. При отворената система, без налягане, трябва да се монтира възвратен клапан, който предотвратява изтичането на вода от бойлера при липса на вода или временно прекъсване на водоснабдяването от мрежата. При прилагането на тази система за свързване е задължително използването на смесител за преливане. Поради нагряването обемът на водата в бойлера се увеличава, което причинява капенето на вода от тръбата на смесителя. Затягането на крана докрай не спира капенето, а напротив, води до повреда на смесителя. При затворената система за свързване под налягане (съединение под налягане) трябва да използвате смесители под налягане. За да се осигури работа без никакъв риск, на входа за вода в бойлера задължително трябва да се монтира предпазен клапан или предпазна група, чрез която ще се избегне повишаването на налягането в котела с повече от 0,1 MPa над номиналната стойност. Отворът за изтичане на предпазния клапан трябва задължително да има изход към атмосферното налягане. Нагряването на водата в бойлера води до повишаване на налягането до границата, зададена от предпазния клапан. Тъй като връщането на водата в мрежата е възпрепятствано, може да се случи да започне да капе вода от отвора за изтичане на предпазния клапан. Водата, получена от капенето, може да бъде отклонена в канала за оттичане посредством уловителен маншон, който ще бъде поставен под предпазния клапан. Тръбата за отвеждане на водата, свързана към предпазния клапан, трябва да бъде монтирана под него, в низходящо положение, като се внимава тя да се намира на място, защитено от замръзване. В случай че поради неправилен монтаж нямате възможност да насочите водата, която капе от предпазния клапан, обратимо към канала за оттичане на водата, натрупването на капеща вода може да бъде избегнато чрез монтиране на разширителен съд с вместимост 3 l на тръбата за захранване с вода на бойлера.

За да функционира предпазният клапан правилно, трябва периодично да го проверявате сами. При всяка проверка трябва да отворите отвора за изтичане на предпазния клапан обратимо; в зависимост от типа клапан това може да стане или с помощта на неговия кран, или чрез развиване на гайката на клапана.

Ако в този момент през отвора за изтичане на клапана започне да тече вода, това означава, че клапанът функционира безупречно.

Легенда:

1 - Предпазен клапан 6 - Изпитвателен аксесоар 2 - Изпитвателен клапан 7 - Дренаж, свързан към канализацията 3 - Възвратен клапан (към колекторния канал) 4 - Редукционен клапан H - Студена вода 5 - Спирателен кран T - Топла вода

Не е разрешено монтирането на спирателен кран между бойлера и предпазния клапан/редукционния клапан, тъй като това би попречило на функционирането на последния.

Бойлерът може да бъде свързан към домашната водопроводна инсталация без редукционен клапан, ако налягането в мрежата е по-малко от 0,5 MPa (5 bar). Ако налягането в мрежата надвишава 0,5 MPa (5 bar), трябва да се монтират редукционни клапани. Преди да бъде свързан към електрическата мрежа, бойлерът трябва задължително да се напълни с вода. При първото пълнене трябва да се отвори кранът за топла вода на смесителя. Бойлерът е напълнен, когато водата започне да тече от крана.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързването към електрическата инсталация е необходимо да монтирате свързващ кабел с минимално сечение 1,5 mm² (H05VV-F 3G 1,5 mm²). За целта трябва да свалите защитния пластмасов капак.

Свързването на бойлера към електрическата мрежа трябва да се извърши в съответствие с действащите норми за електрически инсталации. Между бойлера за вода и мястото, където той се монтира окончателно, трябва да се монтира устройство за разделяне на всички полюси от захранващата мрежа, съгласно действащите национални разпоредби.

Легенда:

1 - Термостат, биметална предпазна пластина 2 - Нагревателен елемент 3 - Съединителна втулка 4 - Контролна лампа

L - Фазов проводник N - Нулев проводник Защитен проводник

Схема на електрическото свързване

ВНИМАНИЕ: Задължително е изключването на бойлера от електрическата мрежа преди всяка техническа намеса във вътрешността му!

УПОТРЕБА И ПОДДРЪЖКА

Бойлерът може да се използва веднага след свързването му към водопроводната и електрическата мрежа. Температурата на водата в бойлера се регулира автоматично от термостата, който е фабрично настроен. Регулировката може да се промени чрез завъртане на регулиращия винт на термостата вътре в бойлера. Термостатът е настроен на температура, варираща между 20 °C. Не ви препоръчваме да променяте настройката, тъй като тя гарантира най-ниска консумация на енергия и допринася за максимално намаляване на котлен камък.

Светлинният индикатор сигнализира, че бойлерът работи. Отстрани бойлерът има биметален термометър, който се върти по посока на часовниковата стрелка надясно, когато в бойлера има гореща вода. Ако не възнамерявате да го използвате, изключете бойлера. За да избегнете риска от замръзване на водата, той трябва да се изпразни. Бойлерът се изпразва от водата през дренажна тръба. За тази цел е препоръчително при монтажа между предпазния клапан и дренажната тръба да се постави специален фитинг (тройник) или дренажен вентил. Бойлерът може да се изпразни и директно през предпазния клапан, като се задейства лостчето или въртящата се капачка на клапана по същия начин, както при проверка на функционирането. Преди изпразване е необходимо бойлерът да бъде изключен от електрическата мрежа и след това да се отвори кранът за гореща вода на смесителя. След изтичането на водата през дренажната тръба остава малко количество вода, която, когато се отстрани маркучът, изтича през отвора му.

Външната част на бойлера трябва да се почиства с мек почистващ препарат, разтворен във вода. Не използвайте разтворители и абразивни или корозивни почистващи препарати.

Чрез редовни технически проверки ще осигурите както безупречната работа на бойлера, така и неговата дълготрайност. Препоръчва се първата проверка да бъде извършена от квалифициран персонал на оторизиран сервиз, 2 години след пускането на бойлера в експлоатация. При този преглед трябва да се провери износването на защитния анод срещу корозия и, ако е необходимо, бойлерът да се почисти от натрупаната котлен камък, като се има предвид, че варовиковите отлагания зависят от качеството, количеството и температурата на използваната вода. Датата на следващата проверка ще бъде предложена от квалифицирания персонал на сервиза, като тя се определя в зависимост от състоянието на бойлера по време на първата проверка.

Моля, не се опитвайте сами да ремонтирате евентуални повреди, а се обърнете към най-близкия оторизиран сервиз за ремонт.

Уважаеми клиенти, благодарим ви за доверието, което ни гласувахте, като закупихте нашия продукт. МОЛИМ ВИ, ПРЕДИ МОНТАЖА И ПЪРВАТА УПОТРЕБА НА БОЙЛЕРА, ВНИМАТЕЛНО ДА ПРОЧЕТЕТЕ ТОВА РЪКОВОДСТВО.

ТОВА УРЕД НЕ Е ПРЕДНАЗНАЧЕНО ЗА УПОТРЕБА ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕНЗОРНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ, ИЛИ С НЕДОСТАТЪЧЕН ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ЗА ИЗПОЛЗВАНЕТО НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЯМА ДА СИ ИГРАЯТ С УРЕДА.

Нагревателят е произведен в съответствие с действащите норми и е официално изпитан, поради което са издадени сертификат за безопасност и сертификат за електромагнитна съвместимост. Основните му технически характеристики са посочени на табелката, залепена между присъединителните тръби. Нагревателят може да бъде свързан към водопроводната и електрическата мрежа само от обучен специалист. Намесите във вътрешността му с цел ремонт, отстраняване на котлен камък и преглед или подмяна на антикорозионния защитен анод могат да се извършват само от оторизиран сервиз.

ВГРАЖДАНЕ

Вградете нагревателя възможно най-близо до мястото на ползване. При вграждане на нагревателя в помещение с вана или душ е задължително да се спазват изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете го към стената с помощта на стенни винтове с минимален номинален диаметър 8 mm. Стена със слаба носеща способност трябва да бъде подсилена на мястото на закрепване. Нагревателят може да се монтира на стената само във вертикално положение. За по-лесен преглед и подмяна на магнезиевия анод Ви препоръчваме да оставите достатъчно пространство между горната част на нагревателя и тавана (вижте размер G на схемата с присъединителните размери). В противен случай при сервизно обслужване нагревателят ще трябва да се демонтира от стената.

ТЕХНИЧЕСКИ ПАРАМЕТРИ НА УРЕДА

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Objem [I] 30 50 80 100 120 150 200
Menovitý tlak [MPa]	0,6
Hmotnost' naplenny vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorózna ochrana kotla	Emailový / Mg anóda
Prípojný vykon [W]	2000
Napätie [V~]	230
Čas zohrievania do 75°C 1) [h]	105	155	305	355	435	545	740
Množstvo miešanej vody pri 40°C [I]	50 89 1	45 200 236	298 399
Energetická spotreba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на нагревателя с електрически нагревателен елемент при входна температура на студената вода от водопровода 15°C. 2) Консумация на енергия при поддържане на постоянна температура на водата в нагревателя 65°C и температура на околната среда 20°C, измерена съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 10	65 220	- 454	461 260
TG 200 N 15	05 10	50 444	800 5	00 507	260

G

Присъединителни и монтажни размери на нагревателя [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът и изходът на водата са обозначени с цветове върху тръбите на нагревателя.

Входът за студена вода е обозначен в синьо, а изходът за топла вода – в червено. Нагревателят може да бъде свързан към водопроводната мрежа по два начина. Затворената напорна система позволява използване на вода на няколко места. Отворената, безнапорна система позволява използване на вода само на едно място. Подходящите смесителни батерии трябва да изберете в зависимост от избраната система на свързване.

При отворена, безнапорна система трябва да монтирате пред нагревателя възвратен клапан, който предотвратява изтичането на вода от бойлера при недостиг на вода в мрежата. При тази система на свързване трябва да използвате проточен смесител. В нагревателя обемът на водата се увеличава поради нагряването, което причинява капене на вода от ръката на смесителя. Със силно дърпане на лоста на смесителя не можете да предотвратите капенето, дори можете да повредите смесителя.

При затворена, напорна система на свързване трябва да използвате напорни смесители на местата за използване. На захранващата тръба трябва да монтирате предпазен клапан, който предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над номиналното налягане. Отворът за изпускане на предпазния клапан трябва да бъде свързан към атмосферата.

При нагряване на водата в бойлера налягането на водата в котела се повишава до границата, зададена на предпазния клапан. Тъй като връщането на водата обратно във водопроводната мрежа е невъзможно, водата може да капе от изпускателния отвор на предпазния клапан. Капещата вода можете да отведете в канала с помощта на дренажна приставка, която поставяте под предпазния клапан. В случай, че поради неправилно извършен монтаж нямате възможност да отведете капещата вода от обратния предпазен клапан в канала, можете да предотвратите капенето, като монтирате разширителен съд с обем 3 л на входящата тръба на бойлера.

За да осигурите правилното функциониране на предпазния клапан, трябва периодично да извършвате проверки. При проверката, чрез преместване на лоста или разхлабване на гайката на клапана (в зависимост от типа на клапана), трябва да отворите изтичането от обратния предпазен клапан. При това от дюзата на клапана трябва да изтече вода, което е знак, че клапанът е изправен.

Затворена (напорна) система Отворена (безнапорна) система

Легенда:

1 - Предпазен клапан 6 - Контролна приставка 2 - Възвратен клапан 7 - Фуния с връзка за отток 3 - Невъзвратен клапан 4 - Редукционен клапан H - Студена вода 5 - Спирателен кран T - Топла вода

Между нагревателя и обратния предпазен клапан не трябва да монтирате спирателен кран, защото по този начин бихте попречили на функционирането на обратния предпазен клапан.

Бойлерът може да бъде свързан към домашната водопроводна мрежа без редукционен клапан, ако налягането в мрежата е по-ниско от 0,5 MPa (5 bar). Ако налягането надвишава 0,5 MPa (5 bar), е задължително монтирането на редукционен клапан.

Преди да включите нагревателя към електрическата мрежа, задължително трябва първо да го напълните с вода. При първото пълнене отворете лоста за топла вода на смесителния кран. Нагревателят е напълнен, когато водата потече от изходната тръба на смесителния кран.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързване към електрическата мрежа е необходимо да монтирате свързващ кабел с минимално сечение най-малко 1,5 mm² (H05VV-F 3G 1,5 mm²). За тази цел трябва да свалите защитния капак на бойлера.

Свързването на нагревателя към електрическата мрежа трябва да бъде извършено в съответствие с нормите за електрически инсталации. Между бойлера и постоянната инсталация трябва да бъде вградено устройство за изключване на всички полюси от захранващата мрежа в съответствие с националните разпоредби относно инсталацията.

Легенда:

1 - Термостат и двуполюсна температурна предпазителна вложка 2 - Нагревателен елемент 3 - Свързваща клема 4 - Контролна лампа

L - Фазов проводник N - Нулев проводник

• Защитен проводник

Схема на електрическото свързване

ВНИМАНИЕ: Преди всяка намеса във вътрешността на бойлера, непременно го изключете от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопроводната и електрическата мрежа, бойлерът е готов за употреба. Температурата на водата в бойлера се регулира автоматично от термостат, настроен от производителя. Настройката може да се промени чрез завъртане на регулиращия винт на термостата, който се намира във вътрешността на бойлера. Диапазонът на настройка на температурата е между 20°C и 75°C. Промяна на автоматичната настройка не се препоръчва, тъй като тази настройка осигурява икономичен разход на електрически ток и по-малко отлагания на котлен камък.

Функцията на електрическия нагревателен елемент се сигнализира от контролна лампа. Бойлерът има биметален термометър на корпуса, който се отклонява надясно по посока на часовниковата стрелка, когато в бойлера има гореща вода. Ако няма да използвате бойлера дълго време, изключете го от електрическата мрежа. Непременно трябва да изпуснете и водата, ако има опасност от замръзване. Водата от бойлера се изпуска през входния маркуч на бойлера. За тази цел препоръчваме при монтажа между предпазния клапан и входния маркуч на бойлера да се постави специален фитинг (тройник) или изпускателен вентил. Бойлерът може да се изпразни и директно през предпазния клапан, като преместите лостчето или съответно въртящата се глава на клапана в същото положение, както при проверка на функционирането. Преди изпразване е необходимо да изключите бойлера от електрическата мрежа и след това да отворите кранчето за топла вода на свързания смесител. След изпускане на водата от изпускателния маркуч в бойлера остава малко количество вода, която изтича, когато отстраните нагревателния фланец от отвора на нагревателния фланец.

Външната страна на бойлера почиствайте с мек разтвор на перилен препарат. Не използвайте разредители и агресивни почистващи препарати.

С редовни сервизни прегледи ще си осигурите безупречна работа и дълъг живот на бойлера. Първият преглед трябва да бъде извършен от оторизиран сервиз приблизително две години след включването. При прегледа се установява степента на износване на защитния анод и при необходимост се почиства котленият камък, който с оглед на качеството, количеството и температурата на използваната вода се натрупва във вътрешността на бойлера. Сервизната служба ще Ви препоръча след прегледа на бойлера, с оглед на установеното състояние, и датата на следващата проверка.

Молим Ви, не поправяйте сами евентуални неизправности на бойлера, а информирайте най-близката оторизирана сервизна служба.

Уважаеми клиенти, благодарим Ви, че закупихте нашия продукт. ПРЕДИ МОНТАЖА И ПЪРВОТО ПУСКАНЕ НА БОЙЛЕРА, ВНИМАТЕЛНО ПРОЧЕТЕТЕ ТАЗИ ИНСТРУКЦИЯ.

ТОЗИ УРЕД НЕ Е ПРЕДНАЗНАЧЕН ЗА ИЗПОЛЗВАНЕ ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕНЗОРНИ ИЛИ ПСИХИЧЕСКИ ВЪЗМОЖНОСТИ, ИЛИ С НЕДОСТАТЪЧЕН ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР И ИНСТРУКЦИИ ЗА ИЗПОЛЗВАНЕТО НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ ПОД НАДЗОР, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УРЕДА.

Водният нагревател е произведен в съответствие с действащите стандарти и е преминал атестация, като е оценен с ISO и сертификати за безопасност. Основните характеристики на уреда са посочени на табелката на производителя, разположена между тръбите за свързване на водата. Свързването на нагревателя към електрическата мрежа и водопровода може да се извършва само от упълномощен сервиз или квалифициран специалист. Гаранционното и следгаранционното обслужване и ремонт, отстраняването на котлен камък, проверката или подмяната на антикорозионния анод могат да се извършват само от сервизна служба, упълномощена от производителя.

Монтаж

Водният нагревател трябва да се монтира възможно най-близо до точките на водочерпене. Ако монтирате водния нагревател в помещение с вана или душ кабина, трябва да спазвате изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Той трябва да бъде закрепен към стената с подходящи винтове за твърд слой варовик с диаметър не по-малък от 8 mm. На слаби места на стената, където ще бъде закрепен уредът, трябва да бъде подсилен. Серийните нагреватели се монтират на стената само във вертикално положение. За по-лесен контрол и смяна на магнезиевите аноди ви съветваме да оставите достатъчно място между горната част на нагревателя и тавана (вижте размерите G в чертежа с размерите за свързване). В противен случай при извършване на гореспоменатия сервиз ще трябва да свалите нагревателя от стената.

Технически характеристики на водния нагревател

Tipas TG 30 N TG 50 N TG 80 N TG	100 N TG 1	20 N TG 150	N TG 200 N
Modelis TG 30 N TG 50 N TG 80	N TG 100 N	TG 120 N TG	150 N TG 200 N
Türis [I]	30 50 80 100	120 150 200
Nominalus slègis [MPa]	0,6
Svoris tušćio / pripill dyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikoroziné bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elementogalingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas1) [h]	105	155	305	355	435	545	740
Sumaišyto iki 40°C vandenskiekis [I]	50 89 1	45 200 236	298 399
Šilumos nuostiolai2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Времето за загряване на водата се изчислява, когато температурата на входящата студена вода е 15°C. 2) Топлинните загуби се изчисляват, когато в нагревателя се поддържа постоянна температура от 65°C, а температурата на околната среда достига 20°C. Измерванията са извършени съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	61 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 5	00 507 260

G

Свързващи и монтажни размери на нагревателя [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът за студена вода и изходът за гореща вода са обозначени с различни цветове: син – студена вода, червен – гореща.

Водният нагревател може да се свърже към водопроводната мрежа по два начина. Затворена (акумулираща) система на свързване захранва с вода няколко точки на потребление, а отворена (проточна) – само една точка. В зависимост от избраната система трябва да се монтират подходящи смесители. В отворена система на свързване преди нагревателя трябва да се постави възвратен клапан, който няма да позволи на горещата вода да попадне в тръбата за студена вода. В такава система трябва да се използва смесител за проточен поток. Във водния нагревател поради повишаване на температурата обемът на водата се променя.

Поради тази причина от горепосочения смесител може да капе вода. Не се опитвайте да спрете водата, като завъртите силно крана, тъй като можете да повредите смесителя.

В затворена система на свързване трябва да се използват смесители в точките на водочерпене. На тръбата за подаване на студена вода трябва да се монтира предпазен/възвратен клапан, настроен на налягане 0,1 MPa, или предпазна група, която предпазва от свръхналягане в резервоара. При загряване на водата налягането в нагревателя се повишава до зададените 0,1 MPa.

Изходите на предпазния клапан трябва да имат изход към атмосферното налягане.

Излишната вода може да капе от отвора на предпазния клапан, затова се препоръчва от предпазния клапан до канализацията да се отведе гъвкава тръба или маркуч. Тя трябва да бъде насочена право надолу и да бъде защитена от замръзване.

Ако съществуващ водопроводен проблем не позволява да се отведе капещата вода от обратния предпазен клапан към канализационната тръба, можете да избегнете капенето, като монтирате резервоар с вместимост 3 литра на входящата тръба за вода на бойлера.

За да работи предпазният клапан правилно, трябва периодично да го проверявате сами. За да проверите клапана, трябва да отворите изходния отвор на обратния предпазен клапан, като завъртите дръжката или развиете гайката на клапана (в зависимост от типа на клапана). Клапанът работи правилно, ако водата изтича от дюзата, когато изходният отвор е отворен.

Затворена (акумулираща) СИСТЕМА Отворена (проточна) СИСТЕМА

Условни обозначения:

1 - Предпазен клапан 6 - Накрайник за свързване на манометър 2 - Накрайник за източване на вода 7 - Трап или канализационна тръба 3 - Възвратен клапан 4 - Редукционен клапан H - Студена вода 5 - Вентил T - Топла вода

Строго е забранено да се монтира спирателен вентил между бойлера и възвратния/предпазния клапан.

Ако налягането във водопроводната мрежа не надвишава 0,5 MPa (5 бара), бойлерът може да се свърже директно. Ако налягането надвишава 0,5 MPa (5 бара), трябва да се монтира редукционен клапан.

При повишена твърдост на водата е необходимо да се монтират филтри за регулиране на твърдостта на водата. Преди да свържете бойлера към електрическата мрежа, е необходимо да напълните бойлера с вода. За целта трябва да отворите крана за топла вода. Бойлерът ще бъде напълнен напълно, когато от крана за топла вода започне да тече вода.

Свързване към електрическата мрежа.

Преди свързване към електрическата мрежа е необходимо да монтирате свързващ кабел с минимално напречно сечение 1,5 mm² (H05VV-F 3G 1,5 mm²). За целта трябва да свалите дръжката на термостата и, като поставите отвертка в процепа между плочата и защитния капак до дръжката на термостата от едната страна и от другата страна, да свалите предната плоча на защитния капак. За да свалите защитния капак, развийте двата винта, които го държат. Свързването на бойлера към електрическата мрежа се извършва съгласно действащите в страната изисквания.

Между бойлера и електрическата инсталация трябва да бъде монтирано устройство за разделяне на всички полюси от напрежението, отговарящо на действащите в страната изисквания за електрически инсталации.

Условни обозначения:

1 - Термостат, биметален предпазител 2 - Нагревателен елемент 3 - Клемо блок за свързване на проводници 4 - Контролна лампа

L - фазов проводник, N - нулев проводник, PE - заземяващ проводник

Електрическа схема

Внимание! Това устройство е предназначено за свързване към мрежа за променлив ток със защитен заземяващ проводник. За вашата безопасност свързвайте уреда само към контакт със защитно заземяване. Не сменяйте щепсела и не използвайте адаптери.

Експлоатация и поддръжка на бойлера

След свързване към водопровода и електрическата мрежа, бойлерът е готов за употреба.

Температурата на водата в уреда се управлява автоматично от термостат, който е фабрично настроен. Настройката може да се промени чрез завъртане на регулиращия винт, разположен от вътрешната страна на термостата. Диапазонът на регулиране е от 20°C до 75°C. Не препоръчваме промени във фабричната настройка, тъй като тя осигурява най-икономично потребление на електроенергия и минимално отделяне на котлен камък.

Работата на електрическия нагревател се индикира от контролна лампа. На бойлера има биметален термометър, който при топла вода в бойлера се отклонява по посока на часовниковата стрелка надясно.

Ако смятате да не използвате бойлера известно време, изпразнете го, за да избегнете замръзване. Водата от бойлера изтича през изпускателната тръба. Затова е препоръчително при монтажа между предпазния клапан и изпускателната тръба да се монтира специален фитинг (тройник) или изпускателен вентил. Можете да изпразните бойлера и директно през предпазния клапан, като завъртите дръжката или въртящата се капачка на клапана в положение за проверка. Преди изпразване изключете бойлера от електрическата мрежа и след това затворете крана за топла вода на свързания смесител. След изпразване през изпускателната тръба в бойлера остава малко вода, която изтича при отстраняване на връзката на бойлера през неговия отвор.

Почиствайте външната повърхност на бойлера с кърпа и сапун или друг почистващ препарат. Не използвайте разтворители или агресивни почистващи препарати.

За да осигурите добра работа и дълъг живот на бойлера, се препоръчва периодична проверка. Първата проверка трябва да бъде приблизително след две години работа. По време на проверката се проверява състоянието на магнезиевия анод и се изплаква вътрешността на бойлера от натрупания котлен камък. Въз основа на състоянието на бойлера сервизната служба ще даде препоръка за следващия преглед. Магнезиевият анод се сменя, ако диаметърът му значително е намалял или е напълно разрушен.

Не ремонтирайте бойлера сами, а се обърнете към сервизна служба.

Внимание! Преди ремонт на бойлера се уверете, че е изключен от електрическата мрежа.

Уважаеми клиенти, благодарим ви, че закупихте нашия продукт. ПРОЧЕТЕТЕ ВНИМАТЕЛНО ИНСТРУКЦИИТЕ, ПРЕДИ ДА ИНСТАЛИРАТЕ БОЙЛЕРА И ПРЕДИ ДА ГО ИЗПОЛЗВАТЕ ЗА ПЪРВИ ПЪТ.

Този уред не е предназначен за употреба от лица (включително деца) с намалени физически, сетивни или умствени способности, или с липса на опит и знания, освен ако не са под надзора или не са получили инструкции относно използването на уреда от лице, отговорно за тяхната безопасност.

Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с уреда.

Тестван официално, бойлерът е произведен в съответствие с действащите стандарти; издадени са сертификат за безопасност и сертификат за електромагнитна съвместимост. Основните му технически характеристики са посочени на табелката с данни, разположена между двете свързващи тръби. Бойлерът може да бъде свързан към водопроводната мрежа и електрическата мрежа само от квалифициран техник. Само оторизираният сервиз може да извършва интервенции вътре в бойлера за ремонт, отстраняване на котлен камък или смяна на защитния анод против корозия.

ВГРАЖДАНЕ

Вградете бойлера възможно най-близо до изходите за вода. При инсталиране на бойлера в помещение с вана или душ, трябва задължително да спазвате изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете го към стената или пода с поне два стенни винта с номинален диаметър минимум 8 mm. Стените или подът, където ще бъде инсталиран, трябва да бъдат подсилени по подходящ начин. Бойлерът може да се монтира на стената само вертикално. За по-лесен контрол и смяна на магнезиевия анод, препоръчваме да оставите достатъчно място между горната част на бойлера и тавана (вижте размер G на схемата с размерите за свързване). В противен случай, при гореспоменатата интервенция, бойлерът ще трябва да бъде демонтиран от стената.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Type TG 30 N TGR 50 N TG 80 N TG	100 N TG 120 N TG 150 N TG 200 N
Modèle TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N TG 200 N
Volume [I]	30 50 80 100	120 150 200
Pression nominale [MPa]	0,6
Masse / rempli d'eau [kg]	20/50	24/74	30/110	34/134	38/158	44/194
Protection anti-corrosion de la chaudière	Émaille / Anode Mg
Puisance connectée [W]	2000
Tension [V~]	230
Temps de chauffe jusqu'à 75°C [h]	105	155	305	355	435	545
Quantité d'eau mélangée à 40°C [l]	50 89 1	45 200 236	298 399
Consommation d'énergie 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20

1) Времето за загряване на цялото съдържание на бойлера с помощта на електрическия нагревателен елемент, при температура на входящата студена вода от водопроводната инсталация от 15°C. 2) Консумацията на енергия при поддържане на постоянна температура от 65°C в бойлера, при стайна температура от 20°C, измерена съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N	926 71	5 200 - 454 46	1 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 500 507	260

G

Размери на бойлера за свързване и монтаж [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входът и изходът на водата са обозначени на тръбите на бойлера с цветен маркер. Входът за студена вода е маркиран в синьо, а изходът за гореща вода е маркиран в червено.

Бойлерът може да бъде свързан към водопроводната мрежа по два начина. Затворената система (под налягане) позволява вода да се черпи от няколко изхода, докато отворената система (без налягане) позволява само един изход. В зависимост от избраната система за свързване трябва да закупите и съответните смесителни батерии. При отворената система (без налягане) пред бойлера трябва да се монтира възвратен клапан, който предотвратява изтичането на вода от бойлера при липса на вода във водопроводната мрежа. Тази система за свързване изисква смесителна батерия с кръстосани потоци. Поради нагряването обемът на водата в бойлера се увеличава, което причинява капене от тавата на смесителната батерия. Капенето на вода не може да се предотврати чрез силно затягане на дръжката на смесителната батерия, може само да се повреди.

При затворената система (под налягане) на изходите за вода трябва да се използват манометрични смесителни батерии. За безопасна работа е задължително на захранващата тръба да се монтира предпазен клапан или предпазен блок, който предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над номиналното налягане. Изпускателният отвор на предпазния клапан трябва задължително да бъде свързан с атмосферата.

При нагряване на водата в бойлера налягането на водата в бойлера се повишава, докато не се достигне границата, зададена на предпазния клапан. Тъй като връщането на водата към водопроводната мрежа е възпрепятствано, може да се появи капене от изпускателния отвор на предпазния клапан. Капещата вода може да бъде отведена към канализацията чрез улей, монтиран под предпазния клапан. Изпускателната тръба, монтирана под изтичането на предпазния клапан, трябва да бъде насочена право надолу и в среда, където не замръзва.

В случай че нямате възможност, поради лошо изпълнение на инсталацията, да отведете капещата вода от предпазния клапан към канализацията, капенето може да бъде избегнато чрез монтиране на разширителен съд с обем 3 l на захранващата тръба на бойлера.

За да осигурите правилната работа на предпазния клапан, трябва да извършвате периодични проверки. При проверката изпускането на предпазния клапан трябва да се отвори чрез преместване на дръжката или чрез развиване на гайката на клапана (в зависимост от типа на клапана). Водата трябва да изтича през изпускателната дюза, което доказва правилната работа на клапана.

Затворена система (под налягане) Отворена система (без налягане)

Легенда:

1-Спускателен клапан 6-Изпитвателен елемент 2-Изпитвателен клапан 7-Накрайник с връзка към 3-Възвратен клапан изпускане 4-Редуктор на налягането H-Студена вода 5-Спирателен кран T-Топла вода

Не трябва да се монтира спирателен кран между бойлера и предпазния клапан, тъй като такова монтиране би направило невъзможно функционирането на предпазния клапан.

Ако налягането в мрежата е по-ниско от 0,5 MPa (5 bar), бойлерът може да бъде свързан към водопроводната мрежа без редуктор. Ако налягането в мрежата надвишава 0,5 MPa (5 bar), трябва да се монтират два редуктора.

Бойлерът трябва задължително да се напълни с вода преди свързването към електрическата мрежа. При първото пълнене отворете кранчето за топла вода на смесителната батерия. Бойлерът е напълнен, когато водата започне да тече от изхода на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди да свържете бойлера към електрическата мрежа, захранващият кабел с минимално сечение 1,5 mm² (H05VV-F 3G 1,5 mm²) трябва да бъде вграден. При монтажа на захранващия кабел двата проводника на индикатора също трябва да бъдат свързани в съединителната кутия на термостата, предвидена за тази цел, като проводниците са маркирани с 1 или 2, или с A и B в случай на алтернативния вариант на термостата.

За да може да се извърши тази операция, защитният капак трябва да се развие от бойлера.

Свързването на бойлера към електрическата мрежа трябва да се извърши в съответствие с нормите за електрически инсталации. Устройство, позволяващо разделянето на всички полюси от захранващата мрежа, трябва да бъде вградено между бойлера и постоянната инсталация, съгласно националните разпоредби за инсталациите.

Легенда:

1 - Термостат и биполярен термичен предпазител 2 - Нагревателен елемент 3 - Клема за свързване 4 - Индикатор

L - Фазов проводник

N - Нулев проводник

• Защитен проводник

Схема на електрическото свързване

ПРЕДУПРЕЖДЕНИЕ: Преди всяка намеса във вътрешността на бойлера, той трябва задължително да бъде изключен от електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към електрическата мрежа и към водопроводната мрежа, бойлерът е готов за употреба.

Температурата на водата в уреда се регулира автоматично от термостата, фабрично настроен. Регулировката може да се промени чрез завъртане на регулиращия винт на термостата вътре в бойлера. Регулируемият диапазон е от 20° до 75°C. Промяната на фабричната настройка не се препоръчва, тъй като тя ви осигурява най-икономичен разход на електрическа енергия и най-малко отлагане на котлен камък.

Индикаторът показва работата на електрическия бойлер. Корпусът на бойлера е оборудван с биметален термометър; той се отклонява надясно по посока на часовниковата стрелка, когато в бойлера има гореща вода.

Изключете бойлера от електрическата мрежа, ако не възнамерявате да го използвате по-дълъг период от време. Ако съществува риск водата в бойлера да замръзне, той трябва да се изпразни. Водата от бойлера се източва през входната тръба. За целта се препоръчва да се монтира съединител (тройник) или изпускателен клапан между предпазния клапан и входната тръба. Също така, бойлерът може да се изпразни директно през предпазния клапан, като се постави лостът или въртящата се капачка на клапана в същото положение, както при теста за функциониране. Преди изпразване, бойлерът трябва да се изключи от електрическата мрежа; след това трябва да се отвори кранът за гореща вода на смесителния кран. След изпразване през входната тръба в бойлера остава малко количество вода, която се изтича през отвора на нагревателния фланец при неговото отстраняване.

Външната част на бойлера трябва да се почиства с мек разтвор на перилен препарат. Не използвайте разтворители или абразивни почистващи средства.

Редовните сервизни проверки ще осигурят правилна работа и дълъг живот на бойлера. Антикорозионната гаранция на резервоара е валидна само ако сте извършили предписаните проверки на износването на защитния анод. Периодът между две проверки не трябва да надвишава 36 месеца. Проверките трябва да се извършват от упълномощен техник, който отбелязва проверката в гаранционната карта на продукта. При проверката той проверява износването на защитния антикорозионен анод и при необходимост отстранява котления камък, който се натрупва вътре в бойлера в зависимост от качеството, количеството и температурата на потребяваната вода. След проверката на бойлера, сервизът ще ви препоръча датата на следващата проверка, като вземе предвид установеното състояние.

Молим Ви се да не ремонтирате сами евентуални повреди на бойлера; обадете се на най-близкия сервиз за следпродажбено обслужване.

Уважаеми клиенти, благодарим Ви, че закупихте нашия продукт.

МОЛИМ ВИ СЕ, ПРЕДИ МОНТАЖА И ПЪРВАТА УПОТРЕБА НА БОЙЛЕРА, ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТОВА РЪКОВОДСТВО ЗА УПОТРЕБА.

ТОЗИ УРЕД НЕ Е ПРЕДНАЗНАЧЕН ЗА УПОТРЕБА ОТ ЛИЦА (ВКЛЮЧИТЕЛНО ДЕЦА) С НАМАЛЕНИ ФИЗИЧЕСКИ, СЕНЗОРНИ ИЛИ УМСТВЕНИ СПОСОБНОСТИ, ИЛИ ЛИПСА НА ОПИТ И ЗНАНИЯ, ОСВЕН АКО НЕ СА ПОД НАДЗОР ИЛИ НЕ СА ИНСТРУКТИРАНИ ЗА УПОТРЕБАТА НА УРЕДА ОТ ЛИЦЕ, ОТГОВОРНО ЗА ТЯХНАТА БЕЗОПАСНОСТ.

ДЕЦАТА ТРЯБВА ДА БЪДАТ НАБЛЮДАВАНИ, ЗА ДА СЕ ГАРАНТИРА, ЧЕ НЕ СИ ИГРАЯТ С УРЕДА.

Бойлерът е произведен в съответствие с действащите стандарти и е изпитан съгласно предписанията. За това са издадени сертификат за безопасност и сертификат за електромагнитна съвместимост. Основните му технически характеристики са посочени на табелката с данни, която е залепена между двете свързващи тръби. Бойлерът трябва да бъде свързан към водопровода и електрическата мрежа само от квалифициран специалист. Намеси в уреда за ремонт, отстраняване на котлен камък и проверка или подмяна на защитния анод за защита от корозия също трябва да се извършват само от оторизиран сервиз.

МОНТАЖ

Монтирайте бойлера възможно най-близо до точката на използване. При вграждане на бойлера в помещение с вана или душ трябва да се спазват изискванията на стандарт IEC 60364-7-701 (VDE 0100, част 701). Закрепете го със стенни винтове с номинален диаметър най-малко 8 mm към стената или пода. Стени или подове с недостатъчна носеща способност трябва да бъдат подсилени достатъчно на мястото, където ще окачите бойлера. Бойлерът може да се монтира само изправен на стената. За по-лесна проверка и подмяна на магнезиевия анод се препоръчва да оставите достатъчно пространство между горната част на бойлера и тавана (вижте размер G на чертежа с монтажните размери). В противен случай бойлерът ще трябва да се демонтира от стената при горепосочената поддръжка.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА УРЕДА

Type TG 30 N TG 50 N TG 80 N TG 100	NTG 120 N	TG 150 N	TG 200 N
Model TG 30 N TG 50 N TG 80 N TG	100 N TG 120	N TG 150	N TG 200 N
Volume [I]	30	50	80	100	120	150	200
Nominate druk [MPa]	0,6
Gewicht / gemuld met water [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Corrosiebeveiliging van de ketel	Geëmailleerd en magnesiumanode
Aansluitvermogen [W]	2000
Spanning [V~]	230
Verwarmingstijd tot 75°C [h]	105	155	305	355	435	545	740
HoeveelheidCCCCCC [I]	50	89	145	200	236	298	399
Energieverbruik2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Време за загряване на целия обем на бойлера с електрическия нагревателен елемент при входна температура на студената вода от водопровода 15°C. 2) Консумация на енергия при поддържане на постоянна температура на водата в бойлера 65°C и при температура на околната среда 20°C, измерена съгласно EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Свързващи и монтажни размери на бойлера [mm]

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДА

Подаването на вода и източването са обозначени с цветове на тръбите на бойлера. Подаването на студена вода е синьо, а източването на топла вода е червено.

Можете да свържете бойлера към водопровода по два начина. Затворената система под налягане позволява изтегляне на вода от няколко крана, докато при отворената система, която не е под налягане, водата може да се изтегля само от едно място. В зависимост от избраната система за свързване трябва да закупите и подходящите смесители.

При отворената система, която не е под налягане, пред бойлера трябва да се монтира възвратен клапан, който предотвратява връщането на водата от бойлера при проблеми с водоснабдяването. При тази система за свързване трябва да използвате проточен смесител. В бойлера обемът на водата се увеличава при нагряване, което причинява капене от смесителя. Не можете да предотвратите това, като затегнете крана плътно. По този начин само ще повредите крана. На захранващия тръбопровод, за безопасност, трябва да монтирате предпазен клапан или предпазна група, която предотвратява повишаване на налягането в бойлера с повече от 0,1 MPa над нормалното. Отворът за изтичане на предпазния клапан трябва да има изход към атмосферно налягане.

При нагряване на водата в бойлера налягането се повишава, докато достигне границата, зададена на предпазния клапан. Тъй като връщането на водата към водопровода е възпрепятствано, вода може да капе от отвора за изтичане на предпазния клапан. Можете да отведете капещата вода към канализацията чрез удължител за събиране, който се поставя под предпазния клапан. Дренажната тръба, поставена под изхода на предпазния клапан, трябва да бъде насочена право надолу и монтирана в среда, където няма риск от замръзване. Ако поради неправилен монтаж нямате възможност да отведете капещата вода от възвратния клапан към канализацията, можете да избегнете капенето, като монтирате разширителен съд с обем 3 литра на захранващия тръбопровод на бойлера.

За правилната работа на предпазния клапан трябва периодично да извършвате проверка. При проверката трябва да отворите изхода на възвратно-предпазния клапан, като преместите лоста или развиете гайката на клапана (в зависимост от типа на клапана). През изходната тръба на клапана трябва да потече вода. Това показва, че клапанът работи безупречно.

Легенда:

1 - Предпазен клапан 6 - Изпитателен накрайник 2 - Изпитателен клапан 7 - Фуния с връзка 3 - Възвратен клапан на изхода 4 - Редуктор за налягане H - Студена вода 5 - Спирателен кран T - Топла вода

Между бойлера и възвратно-предпазния клапан не трябва да монтирате спирателен кран, тъй като това би направило невъзможна работата на възвратния клапан.

Не свързвайте бойлера без редуциращ вентил към домашната водопроводна мрежа, ако налягането във водопровода е по-ниско от 0,5 MPa (5 bar). Ако налягането във водопровода е по-високо от 0,5 MPa (5 bar), трябва да монтирате два редуциращи вентила един след друг.

Преди електрическото свързване трябва да напълните бойлера с вода. Отворете крана за топла вода, когато пълните бойлера за първи път. Бойлерът е пълен, когато водата започне да тече от изходната тръба.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

За свързване към електрическата мрежа в бойлера трябва да се монтира свързващ кабел с минимално напречно сечение 1,5 mm² (H05VV-F 3G 1,5 mm²). При закрепването на свързващия кабел трябва също така да се свържат двата проводника на контролната лампа към предвидените за целта клеми на термостата, обозначени с 1 и 2 или с A и B при алтернативния вариант на термостата.

За да направите това, трябва да развиете защитната плоча на бойлера.

Свързването на бойлера към електрическата мрежа трябва да стане в съответствие с нормите за електрическите инсталации. Между бойлера и водопровода трябва да се монтира устройство за разделяне на всички полюси на захранващата мрежа съгласно националните разпоредби за инсталиране.

Легенда:

1 - Термостат с двуполюсен предпазител

2 - Нагревателен елемент

3 - Свързваща клема

4 - Контролна лампа

L - Фазов проводник

N - Нулев проводник

Заземителен проводник

Схема на електрическото свързване

ВНИМАНИЕ: Преди всяка намеса в бойлера трябва да се прекъсне връзката с електрическата мрежа!

УПОТРЕБА И ПОДДРЪЖКА

След свързване към водопровода и електрическата мрежа бойлерът е готов за употреба. Температурата на водата в уреда се регулира автоматично от термостата, който е фабрично настроен. Можете да промените настройката, като завъртите регулировъчния винт на бойлера. Диапазонът на настройка е между 20°C и 75°C. Промяната на фабрично зададените стойности не се препоръчва, тъй като при тази настройка се гарантира най-икономичен разход на енергия и минимално отлагане на котлен камък.

Работата на електрическия нагревателен елемент се обозначава от контролната лампа. Бойлерът има биметален термометър на ръба, който се отклонява надясно само когато водата в бойлера е топла.

Прекъснете връзката с електрическата мрежа, ако не използвате бойлера продължително време. Ако съществува опасност водата в бойлера да замръзне, трябва да изпуснете водата от него. Водата от бойлера изтича през захранващата тръба. Затова се препоръчва при монтажа между предпазния клапан и захранващата тръба на бойлера да се постави специален фитинг (тройник) или изпускателен вентил. Можете също така да изпразните бойлера индиректно през предпазния клапан, като завъртите лостчето или въртящата се капачка на клапана в положение, както при проверка на функционирането. Преди изпразване трябва да прекъснете връзката между електрическата мрежа и бойлера и след това да отворите кранчето за топла вода на свързания смесителен кран. След като водата изтече през захранващата тръба, в бойлера остава малко количество вода, която изтича през отвора на нагревателния фланец след отстраняването му.

Почиствайте външната страна на бойлера с разтвор от мек почистващ препарат. Не използвайте разтворители и абразивни почистващи препарати.

Чрез редовно обслужване ще сте сигурни за безупречна работа и дълъг живот на бойлера. Гаранцията за прегниване на бойлера важи само ако редовно извършвате предписаните проверки за евентуално износване на защитния анод. Периодът между отделните редовни проверки не трябва да надвишава 36 месеца. Проверките трябва да се извършват от признат специалист, който отбелязва проверката в гаранционната карта на уреда. При проверката той контролира степента на износване на антикорозионния защитен анод и

ако е необходимо, отстранява котлен камък, който се е отложил по вътрешната страна на бойлера в зависимост от качеството, количеството и температурата на използваната вода. След проверката на бойлера сервизният техник ще препоръча датата за следващата проверка въз основа на установеното състояние.

Молим Ви, при евентуални повреди на бойлера, не се опитвайте сами да ги отстранявате, а уведомете упълномощения сервиз.
