TG100NC6 - Boiler GORENJE - Manual de utilizare gratuit

Tip de produs	Încălzitor de apă electric cu acumulare
Marcă	Gorenje
Model	TG100NC6
Volum (capacitate)	100 litri
Presiune nominală	0,6 MPa (6 bar)
Greutate goală	34 kg
Greutate în sarcină	134 kg
Putere conectată	2000 W
Tensiune de alimentare	230 V ~
Timp de încălzire la 75 °C	Aproximativ 3 h 55 min
Cantitate de apă amestecată la 40 °C	200 litri
Consum energetic (menținere la 65 °C)	2,20 kWh/24h
Protecție anticorozivă	Rezervor emailat + anod de magneziu
Dimensiuni (Î x L x A)	926 x 715 x 200 mm
Racordare apă	Intrare apă rece (albastru) și ieșire apă caldă (roșu) – compatibil cu sisteme deschise și închise
Racordare electrică	Cablu H05VV-F 3G 1,5 mm², secțiune minimă 1,5 mm²
Temperatură reglabilă	20 °C la 75 °C (reglaj din fabrică recomandat)
Material rezervor	Oțel emailat
Anod de protecție	Anod de magneziu (verificare la fiecare 36 de luni)
Dispozitiv de siguranță	Supapă de siguranță, siguranță termică bipolară
Întreținere	Curățare exterioară cu soluție delicată; detartraj și verificare anod de către un tehnician autorizat
Indice de protecție	Conform cu standardele IEC 60364-7-701 (instalare în încăpere cu apă)

Întrebări frecvente - TG100NC6 GORENJE

Care este capacitatea încălzitorului de apă TG100NC6?

Capacitatea este de 100 litri, potrivită pentru uz casnic mediu.

Care este presiunea maximă a apei suportată?

Presiunea nominală este de 0,6 MPa (6 bar). Dacă presiunea rețelei depășește 0,5 MPa, este necesară instalarea unui reductor de presiune.

Cum se instalează încălzitorul de apă în sistem închis (sub presiune)?

Pentru un sistem închis, utilizați un grup de siguranță sau o supapă de siguranță montată pe intrarea de apă rece. Supapa trebuie să aibă o descărcare către atmosferă și să fie testată regulat. Nu puneți o vană de închidere între încălzitor și supapă.

Cum se racordează încălzitorul de apă la rețeaua electrică?

Racordarea trebuie efectuată de un tehnician calificat. Utilizați un cablu cu secțiune minimă 1,5 mm² (H05VV-F 3G 1,5 mm²). Un dispozitiv de decuplare omnipolar trebuie instalat între aparat și rețea. Înainte de orice intervenție, deconectați obligatoriu alimentarea.

Care este temperatura maximă a apei?

Temperatura este reglabilă de la 20 °C la 75 °C. Reglajul din fabrică (aproximativ 65 °C) este recomandat pentru un echilibru bun între confort și economie de energie.

Cum se întreține anodul de protecție?

Anodul de magneziu trebuie verificat cel puțin la fiecare 36 de luni de către un tehnician autorizat. Dacă este uzat, trebuie înlocuit pentru a garanta protecția anticorozivă a rezervorului.

Ce trebuie făcut în caz de scurgere la supapa de siguranță?

O ușoară scurgere este normală în timpul încălzirii. Dacă scurgerea este excesivă, verificați dacă presiunea rețelei nu depășește 0,6 MPa. Puteți instala un vas de expansiune de 3 litri pe intrarea de apă rece pentru a reduce fenomenul.

Cum se golește încălzitorul de apă?

Deconectați aparatul de la rețeaua electrică. Deschideți un robinet de apă caldă. Puneți supapa de siguranță în poziția de test pentru a evacua apa, sau utilizați un racord în T pe intrarea de apă rece pentru a goli de jos.

Aparatul poate fi instalat într-o baie?

Da, cu condiția respectării standardului IEC 60364-7-701 (VDE 0100 partea 701) privind instalațiile electrice în încăperi care conțin o cadă sau un duș.

Ce trebuie făcut dacă încălzitorul de apă nu încălzește?

Verificați mai întâi alimentarea electrică și întrerupătorul. Indicatorul luminos trebuie să se aprindă. Dacă problema persistă, contactați serviciul de asistență tehnică. Nu încercați să reparați singur interiorul aparatului.

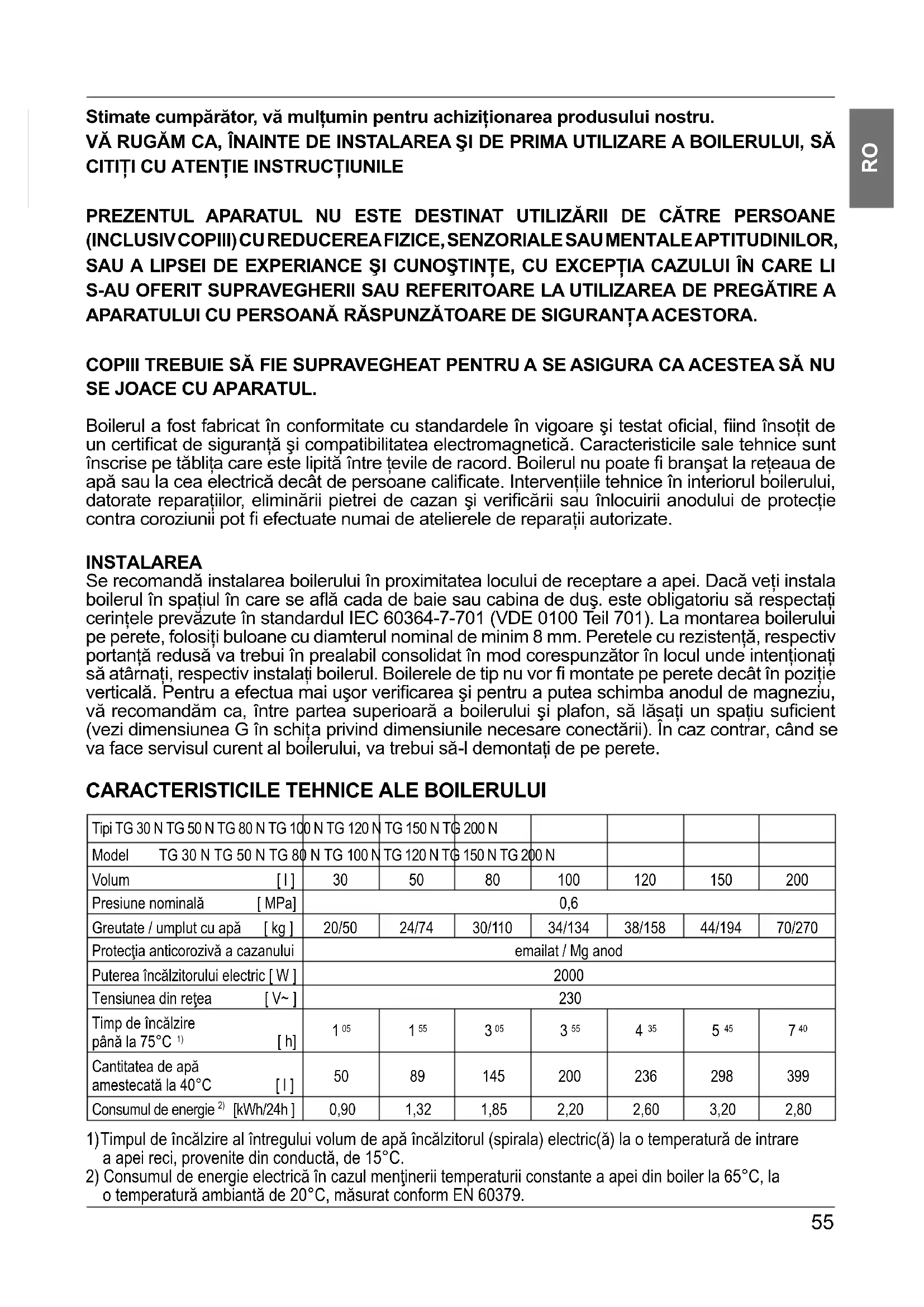

MANUAL DE UTILIZARE TG100NC6 GORENJE

Stimate cumpărător, vă mulțumim pentru achiziționarea produsului nostru. Vă rugăm ca, înainte de instalarea și de prima utilizare a boilerului, să citiți cu atenție instrucțiunile.

Prezentul aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care li s-a oferit supraveghere sau instrucțiuni referitoare la utilizarea aparatului de către o persoană responsabilă de siguranța acestora.

Copiii trebuie să fie supravegheați pentru a se asigura că aceștia nu se joacă cu aparatul.

Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitate electromagnetică. Caracteristicile sale tehnice sunt înscrise pe plăcuța care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protecție contra coroziunii, pot fi efectuate numai de atelierele de reparații autorizate.

INSTALAREA

Se recomandă instalarea boilerului în proximitatea locului de receptare a apei. Dacă veți instala boilerul în spații în care se află cadă de baie sau cabină de duș, este obligatoriu să respectați cerințele prevăzute în standardul IEC 60364-7-701 (VDE 0100 Teil 701). La montarea boilerului pe perete, folosiți buloane cu diametrul nominal de minim 8 mm. Peretele cu rezistență, respectiv portanță redusă, va trebui în prealabil consolidat în mod corespunzător în locul unde intenționați să atârnați, respectiv instalați boilerul. Boilerele de tip nu vor fi montate pe perete decât în poziție verticală. Pentru a efectua mai ușor verificarea și pentru a putea schimba anodul de magneziu, vă recomandăm ca, între partea superioară a boilerului și plafon, să lăsați un spațiu suficient (vezi dimensiunea G în schița privind dimensiunile necesare conectării). În caz contrar, când se va face servisul curent al boilerului, va trebui să-l demontați de pe perete.

CARACTERISTICILE TEHNICE ALE BOILERULUI

Tipi TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Volum [I]	30	50	80	100	120	150	200
Presiune nominală [MPa]	0,6
Greutate / umplat cu apă [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protectția anticorozivă a cazanului	emailat / Mg anod
Puterea înçălzitorului electric [W]	2000
Tensiunea din rețea [V~]	230
Temp de înçălzire până la 75°C 1) [h]	105	155	305	355	435	545	740
Cantitatea de apă amestecăla 40°C [I]	50	89	145	200	236	298	399
Consumul de energia 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Timpul de încălzire al întregului volum de apă cu încălzitorul (spirala) electric(ă) la o temperatură de intrare a apei reci, provenite din conductă, de 15°C. 2) Consumul de energie electrică în cazul menținerii temperaturii constante a apei din boiler la 65°C, la o temperatură ambiantă de 20°C, măsurat conform EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Măsurători de racordare și montare a boilerului [mm]

BRANȘAREA LA REȚEAUA DE DISTRIBUȚIE A APEI

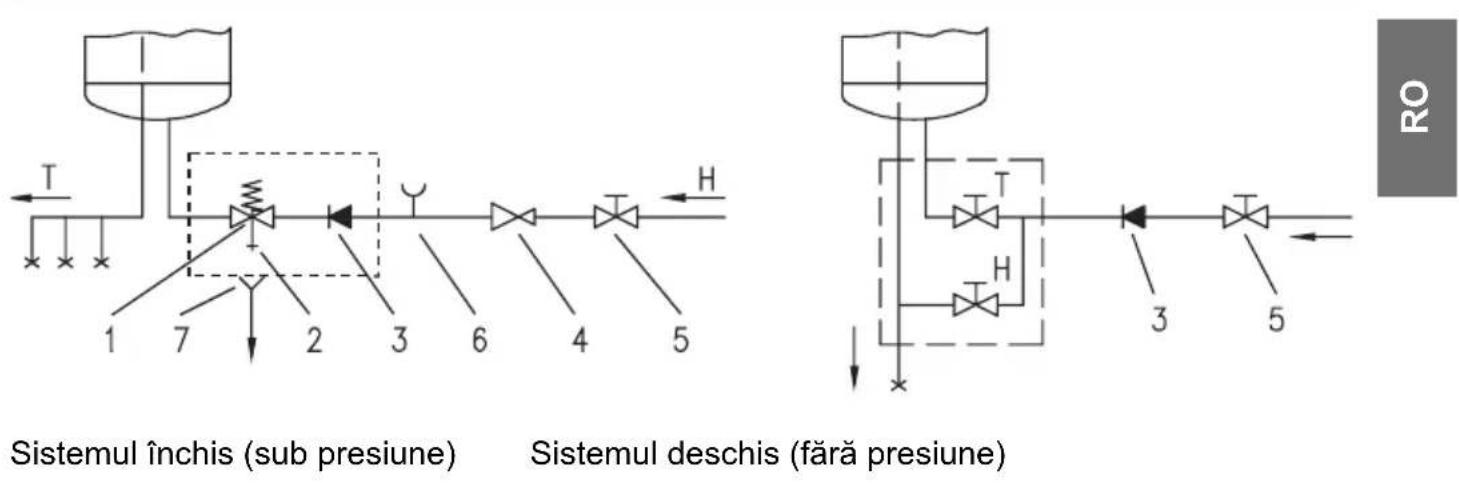

Țevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Țeava de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde cu roșu. Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul închis de branșare sub presiune permite distribuirea apei calde în mai multe locuri de utilizare a acesteia deodată. În funcție de sistemul de conectare ales se vor cumpăra bateriile corespunzătoare. În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de reținere, care împiedică scurgerea apei din boiler în situațiile de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la rețea. În cazul aplicării acestui sistem de branșare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ceea ce provoacă picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei. În cazul sistemului închis de branșare sub presiune (racord de presiune), va trebui să folosiți baterii sub presiune. Pentru a se asigura o funcționare lipsită de orice fel de riscuri, pe țeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranță, prin care se va evita creșterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea nominală. Orificiul de scurgere al ventilului de siguranță trebuie să aibă în mod obligatoriu ieșire la presiunea atmosferică. Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manșon de captare, care va fi plasat sub ventilul de siguranță. Țeava de evacuare a apei conectată la ventilul de siguranță va trebui montată sub acesta, în poziție descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheț. În cazul în care, din cauza instalării necorespunzătoare, nu aveți posibilitatea să orientați apa care picură din ventilul de siguranță reversibil spre canalul de scurgere a apei, acumularea apei picurate poate fi evitată prin montarea unui vas de expansiune având capacitatea de 3 l, pe țeava de alimentare cu apă a boilerului.

Pentru ca ventilul de siguranță să funcționeze corespunzător, trebuie ca, periodic, să îl verificați singuri. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de siguranță reversibil; în funcție de tipul de ventil, acest lucru poate fi realizat fie cu ajutorul robinetului acestuia, fie prin deșurubarea piuliței ventilului.

Dacă în momentul respectiv prin orificiul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcționează impecabil.

Legenda:

1 - Ventil de siguranță 6 - Accesoriu de încercare 2 - Ventil de testare 7 - Scurgere racordată la canalizare 3 - Ventil de reținere (la canalul colector) 4 - Ventil de reducere a presiunii H - Apă rece 5 - Robinet de închidere T - Apă caldă

Nu este permisă montarea unui robinet de închidere între boiler și ventilul de siguranță sau reductorul de presiune, întrucât aceasta ar împiedica funcționarea acestuia din urmă.

Boilerul poate fi branșat la instalația domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din rețea este mai mică de 0,5 MPa (5 bar). Dacă presiunea din rețea depășește 0,5 MPa (5 bar), vor trebui montate ventile de reducere. Înainte de a fi branșat la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. La prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin țeava bateriei.

BRANȘAREA LA REȚEAUA ELECTRICĂ

Înainte de conectarea la instalația electrică, este necesar să montați un cablu de legătură cu secțiunea minimă de 1,5 mm² (H05VV-F 3G 1,5 mm²). De aceea va trebui scos capacul de protecție din plastic.

Branșarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Între boilerul pentru apă și locul în care acesta se instalează definitiv, trebuie să se monteze un dispozitiv de separare a tuturor polilor de rețeaua de alimentare, conform reglementărilor naționale în vigoare.

Legendă:

1 - Termostat, siguranță bimetalică 2 - Element încălzitor 3 - Mufă de racord 4 - Bec de control

L - Cablu de fază N - Cablu neutru Cablu de protecție

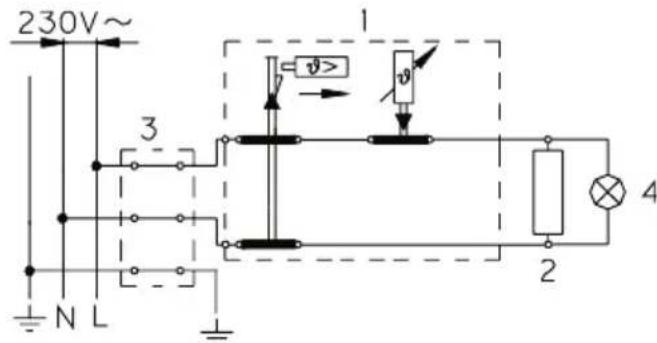

Schema legăturii electrice

ATENȚIE: Este obligatorie deconectarea din rețeaua electrică a boilerului înaintea fiecărei intervenții tehnice în interiorul acestuia!

UTILIZARE ȘI ÎNTREȚINERE

Boilerul poate fi utilizat imediat după conectarea sa la rețeaua de apă și la cea electrică. Temperatura apei din boiler este reglată automat de termostat, care este fixat din fabrică. Reglajul poate fi modificat prin rotirea șurubului de reglare a termostatului din interiorul boilerului. Termostatul este fixat la o temperatură variind între 20 °C. Nu vă recomandăm să schimbați reglajul, întrucât el va garanta cel mai redus consum de energie și contribuie la reducerea maximă a depunerilor de piatră.

Ledul de veghe semnalizează că boilerul merge. Pe margine, boilerul are un termometru bimetalic, care se mișcă în direcția acelor de ceasornic la dreapta, că în boiler este apă caldă. În cazul în care nu intenționați să-l folosiți. Dacă veți opri boilerul, pentru a evita riscul înghețării apei, acesta va trebui golit. Boilerul se golește de apă printr-o țeavă de scurgere. În acest scop, este indicat ca, la montare, între ventilul de siguranță și țeava de scurgere să se plaseze un fiting special (piesă T) sau un ventil de scurgere. Boilerul poate fi golit și în mod direct, prin ventilul de siguranță, prin acționarea manetei, respectiv a capacului rotativ al ventilului în același fel, ca atunci când se verifică modul de funcționare. Înainte de golire, este necesar ca boilerul să fie deconectat de la instalația electrică și apoi să se deschidă maneta pentru apă caldă a bateriei. După evacuarea apei prin țeava de scurgere, mai rămâne o mică cantitate de apă, care, atunci când se înlătură flanșa, se scurge prin orificiul acesteia.

Exteriorul boilerului va fi curățat prin spălarea cu un detergent delicat, dizolvat în apă. Nu folosi dizolvanți și mijloace detersive dure, respectiv corozive.

Prin efectuarea de controale tehnice regulate vei asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție contra coroziunii și, dacă va fi cazul, boilerul va fi curățat de crusta de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparații, ea fiind stabilită în funcție de starea în care se află boilerul în momentul efectuării primului control.

Vă rugăm să nu efectuați singuri repararea eventualelor defecțiuni apărute, ci să faceți apel la cel mai apropiat atelier autorizat de reparații.

Stimate client, vă mulțumim pentru încrederea acordată prin achiziționarea produsului nostru. VĂ RUGĂM SĂ CITIȚI CU ATENȚIE ACEST MANUAL ÎNAINTE DE INSTALARE ȘI PRIMA UTILIZARE A ÎNCĂLZITORULUI DE APĂ.

ACEST DISPOZITIV NU ESTE DESTINAT UTILIZĂRII DE CĂTRE PERSOANE (INCLUSIV COPII) CU CAPACITĂȚI FIZICE, SENZORIALE SAU MENTALE REDUSE, SAU CU LIPSĂ DE EXPERIENȚĂ ȘI CUNOȘTINȚE, DECÂT DACĂ SUNT SUPRAVEGHEATE SAU AU PRIMIT INSTRUCȚIUNI PRIVIND UTILIZAREA ÎN SIGURANȚĂ A ACESTUI DISPOZITIV DE CĂTRE O PERSOANĂ RESPONSABILĂ.

COPIII TREBUIE SĂ FIE SUPRAVEGHEAȚI PENTRU A SE ASIGURA CĂ NU SE JOACĂ CU APARATUL.
