TG100NC6 - Kotlina GORENJE - Bezplatný návod na obsluhu

Typ produktu	Elektrický zásobníkový ohrievač vody
Značka	Gorenje
Model	TG100NC6
Objem (kapacita)	100 litrov
Menovitý tlak	0,6 MPa (6 bar)
Hmotnosť bez vody	34 kg
Hmotnosť s vodou	134 kg
Pripojený výkon	2000 W
Napájacie napätie	230 V ~
Doba ohrevu na 75 °C	Približne 3 h 55 min
Množstvo zmiešanej vody pri 40 °C	200 litrov
Spotreba energie (udržiavanie pri 65 °C)	2,20 kWh/24h
Ochrana proti korózii	Smaltovaná nádrž + horčíková anóda
Rozmery (V x Š x H)	926 x 715 x 200 mm
Vodovodná prípojka	Vstup studenej vody (modrý) a výstup teplej vody (červený) – kompatibilný s otvoreným a uzavretým systémom
Elektrická prípojka	Kábel H05VV-F 3G 1,5 mm², minimálny prierez 1,5 mm²
Nastaviteľná teplota	20 °C až 75 °C (odporúčané výrobné nastavenie)
Materiál nádrže	Smaltovaná oceľ
Ochranná anóda	Horčíková anóda (kontrola každých 36 mesiacov)
Bezpečnostné zariadenie	Poistný ventil, dvojpólová tepelná poistka
Údržba	Vonkajšie čistenie jemným roztokom; odvápnenie a kontrola anódy autorizovaným technikom
Stupeň ochrany	V súlade s normami IEC 60364-7-701 (inštalácia v miestnosti s vodou)

Často kladené otázky - TG100NC6 GORENJE

Aká je kapacita ohrievača vody TG100NC6 ?

Kapacita je 100 litrov, vhodná pre bežné domáce použitie.

Aký je maximálny povolený tlak vody?

Menovitý tlak je 0,6 MPa (6 bar). Ak tlak v sieti presahuje 0,5 MPa, je potrebné nainštalovať redukčný ventil.

Ako nainštalovať ohrievač vody v uzavretom systéme (pod tlakom)?

Pre uzavretý systém použite bezpečnostnú skupinu alebo poistný ventil namontovaný na prívode studenej vody. Ventil musí mať odvod do atmosféry a musí byť pravidelne testovaný. Neumiestňujte uzatvárací ventil medzi ohrievač vody a ventil.

Ako pripojiť ohrievač vody k elektrickej sieti?

Pripojenie musí vykonať kvalifikovaný technik. Použite kábel s minimálnym prierezom 1,5 mm² (H05VV-F 3G 1,5 mm²). Medzi zariadením a sieťou musí byť inštalované všepólové vypínacie zariadenie. Pred akýmkoľvek zásahom bezpodmienečne odpojte napájanie.

Aká je maximálna teplota vody?

Teplota je nastaviteľná od 20 °C do 75 °C. Odporúča sa výrobné nastavenie (približne 65 °C) pre dobrú rovnováhu medzi komfortom a úsporou energie.

Ako udržiavať ochrannú anódu?

Horčíková anóda musí byť kontrolovaná aspoň každých 36 mesiacov autorizovaným technikom. Ak je opotrebovaná, musí byť vymenená, aby sa zabezpečila ochrana nádrže proti korózii.

Čo robiť, ak kvapká poistný ventil?

Mierne kvapkanie je pri ohreve normálne. Ak je kvapkanie nadmerné, skontrolujte, či tlak v sieti nepresahuje 0,6 MPa. Na zníženie tohto javu môžete na prívod studenej vody nainštalovať expanznú nádobu s objemom 3 litre.

Ako vypustiť ohrievač vody?

Odpojte zariadenie od elektrickej siete. Otvorte kohútik teplej vody. Umiestnite poistný ventil do testovacej polohy na vypustenie vody, alebo použite T-kus na prívode studenej vody na vypustenie zospodu.

Môže byť zariadenie nainštalované v kúpeľni?

Áno, za predpokladu dodržania normy IEC 60364-7-701 (VDE 0100 časť 701) týkajúcej sa elektrických inštalácií v miestnostiach s vaňou alebo sprchou.

Čo robiť, ak ohrievač vody nehreje?

Najprv skontrolujte elektrické napájanie a istič. Kontrolka by sa mala rozsvietiť. Ak problém pretrváva, kontaktujte zákaznícky servis. Nepokúšajte sa sami opravovať vnútro zariadenia.

NÁVOD NA OBSLUHU TG100NC6 GORENJE

Schéma elektrickej prípojky

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preto bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len na to vyškolený odborník. Zásahy do jeho vnútrajška za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čo najbližšie k odbernému miestu. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou je povinné dodržiavať požiadavky normy IEC 60364-7-701 (VDE 0100, časť 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevniť. Ohrievač smiete na stenu pripevniť len vo zvislej polohe. Kvôli ľahšej kontrole a výmene horčíkovej anódy Vám odporúčame, aby ste medzi vrchom ohrievača a stropom nechali dostatočný priestor (viď rozmer G na náčrtku prípojných rozmerov). V opačnom prípade bude treba pri servisnom zákroku ohrievač demontovať zo steny.

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Objem [I] 30 50 80 100 120 150 200
Menovitý tlak [MPa]	0,6
Hmotnost' naplenny vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorózna ochrana kotla	Emailový / Mg anóda
Prípojný vykon [W]	2000
Napätie [V~]	230
Čas zohrievania do 75°C 1) [h]	105	155	305	355	435	545	740
Množstvo miešanej vody pri 40°C [I]	50 89 1	45 200 236	298 399
Energetická spotreba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Čas zohrievania celkového objemu ohrievača elektrickým výhrevným telesom pri vstupnej teplote studenej vody z vodovodu 15 °C. 2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65 °C a pri teplote prostredia 20 °C, merané podľa EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 10	65 220	- 454	461 260
TG 200 N 15	05 10	50 444	800 5	00 507	260

G

Prípojné a montážne rozmery ohrievača [mm]

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.

Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú sieť pripojiť dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné zmiešavacie batérie si musíte zaobstarať vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použiť prietokovú zmiešavaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky zmiešavacej batérie. Silným zaťahovaním páky na zmiešavacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodiť.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť tlakové zmiešavacie batérie. Na prívodné rúry musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mať výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Keďže je vracanie vody naspäť do vodovodnej siete znemožnené, môže voda kvapkať z výpustného otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviesť do odtoku cez lievikový nástavec, ktorý umiestnite pod bezpečnostný ventil. V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviesť zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu musíte sami periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvoriť výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je znakom, že ventil je bezchybný.

Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovať uzatvárací ventil, lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.

Ohrievač môžete pripojiť na domovú vodovodnú sieť bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustiť vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na zmiešavacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou zmiešavacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Za týmto účelom musíte z ohrievača odstrániť ochranný kryt.

Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byť zabudované zariadenie na odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s inštaláciou.

Legenda:

1 - Termostat a dvojpólová teplotná poistka 2 - Vyhrievacie teleso 3 - Pripojovacia svorka 4 - Kontrolné svetlo

UPOZORNENIE: Pred každým zásahom do vnútrajška musíte ohrievač bezpodmienečne vypnúť z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po zapojení na vodovodnú a elektrickú sieť je ohrievač pripravený na použitie. Teplotu vody v ohrievači automaticky reguluje termostat nastavený výrobcom. Nastavenie môžete zmeniť otáčaním nastavovacej skrutky na termostate, ktorá sa nachádza vo vnútrajšku ohrievača. Nastaviteľný rozsah teploty je medzi 20 °C a 75 °C. Zmenu automatického nastavenia neodporúčame, lebo také nastavenie zabezpečuje ekonomickú spotrebu elektrického prúdu a najmenšie usadeniny vodného kameňa.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, keď sa v ohrievači nachádza teplá voda. Ak ohrievač nebudete používať dlhšiu dobu, vypnite ho z elektrickej siete. Bezpodmienečne musíte z neho vypustiť aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestniť osobitný fitting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdniť aj priamo cez bezpečnostný ventil, a to posunom páčky resp. otočnej hlavice ventilu do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpojiť z elektrickej siete a potom otvoriť páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez vypúšťaciu hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, keď odstránite vyhrievaciu prírubu z otvoru vyhrievacej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnosť ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očistí vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútri ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum ďalšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.

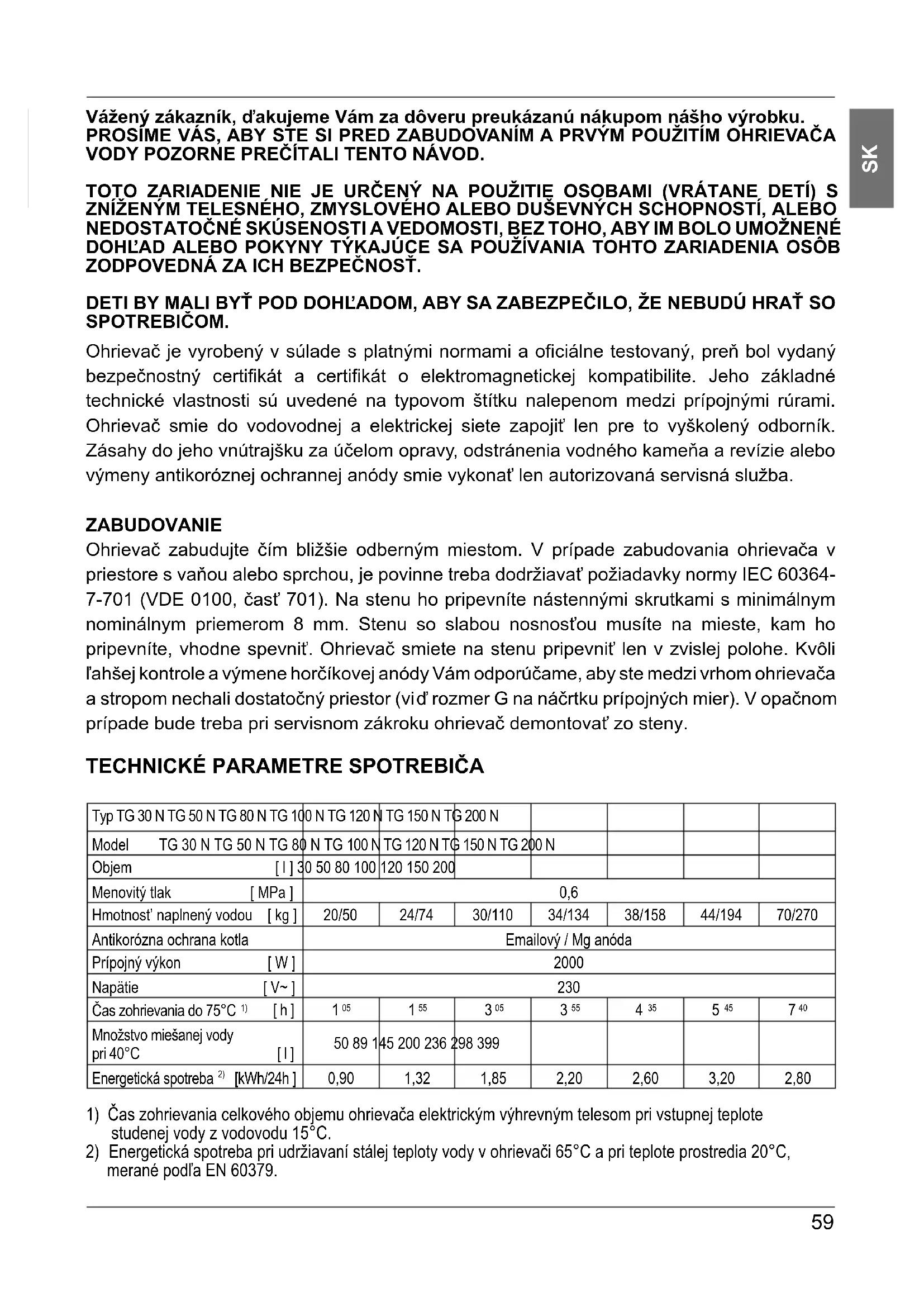

Vážený zákazník, ďakujeme, že ste si kúpili náš výrobok. PRED MONTÁŽOU A PRVÝM SPUSTENÍM OHRIEVAČA VODY SI POZORNE PREČÍTAJTE TÚTO INŠTRUKCIU.

TOTO ZARIADENIE NIE JE URČENÉ NA POUŽÍVANIE OSOBAMI (VRÁTANE DETÍ) SO ZNÍŽENÝMI FYZICKÝMI, ZMYSLOVÝMI ALEBO DUŠEVNÝMI SCHOPNOSŤAMI, ALEBO S NEDOSTATKOM SKÚSENOSTÍ A VEDOMOSTÍ, POKIAĽ NEBOLI POUČENÉ O POUŽÍVANÍ ZARIADENIA OSOBOU ZODPOVEDNOU ZA ICH BEZPEČNOSŤ.

DETI MUSIA BYŤ POD DOHĽADOM, ABY SA ZABEZPEČILO, ŽE SA SO ZARIADENÍM NEHRAJÚ.
