Producttype	Elektrische boiler
Merk	Gorenje
Model	TG100NC6
Inhoud (capaciteit)	100 liter
Nominale druk	0,6 MPa (6 bar)
Leeggewicht	34 kg
Gewicht in bedrijf	134 kg
Aangesloten vermogen	2000 W
Voedingsspanning	230 V ~
Opwarmtijd tot 75 °C	Ongeveer 3 uur 55 min
Hoeveelheid gemengd water op 40 °C	200 liter
Energieverbruik (op 65 °C houden)	2,20 kWh/24u
Corrosiebescherming	Geëmailleerde tank + magnesiumanode
Afmetingen (H x B x D)	926 x 715 x 200 mm
Wateraansluiting	Koudwaterinlaat (blauw) en warmwateruitlaat (rood) – compatibel met open en gesloten systemen
Elektrische aansluiting	Kabel H05VV-F 3G 1,5 mm², minimale doorsnede 1,5 mm²
Instelbare temperatuur	20 °C tot 75 °C (aanbevolen fabrieksinstelling)
Materiaal van de tank	Geëmailleerd staal
Beschermingsanode	Magnesiumanode (controle elke 36 maanden)
Veiligheidsvoorziening	Veiligheidsklep, bipolaire thermische zekering
Onderhoud	Externe reiniging met milde oplossing; ontkalking en anodencontrole door erkende technicus
Beschermingsgraad	Conform IEC 60364-7-701 (installatie in natte ruimte)

Veelgestelde vragen - TG100NC6 GORENJE

Wat is de inhoud van de boiler TG100NC6?

De inhoud is 100 liter, geschikt voor normaal huishoudelijk gebruik.

Wat is de maximale waterdruk?

De nominale druk is 0,6 MPa (6 bar). Als de netwerkdruk hoger is dan 0,5 MPa, moet er een drukregelaar worden geïnstalleerd.

Hoe installeer ik de boiler in een gesloten systeem (onder druk)?

Voor een gesloten systeem gebruikt u een veiligheidsgroep of een veiligheidsklep op de koudwatertoevoer. De klep moet een afvoer naar de atmosfeer hebben en regelmatig worden getest. Plaats geen afsluitklep tussen de boiler en de veiligheidsklep.

Hoe sluit ik de boiler aan op het elektriciteitsnet?

De aansluiting moet worden uitgevoerd door een gekwalificeerde technicus. Gebruik een kabel met een minimale doorsnede van 1,5 mm² (H05VV-F 3G 1,5 mm²). Tussen het apparaat en het net moet een alpolige uitschakelinrichting worden geïnstalleerd. Koppel vóór elke ingreep de stroom los.

Wat is de maximale watertemperatuur?

De temperatuur is instelbaar van 20 °C tot 75 °C. De fabrieksinstelling (ongeveer 65 °C) wordt aanbevolen voor een goede balans tussen comfort en energiebesparing.

Hoe onderhoud ik de beschermingsanode?

De magnesiumanode moet ten minste elke 36 maanden worden gecontroleerd door een erkende technicus. Als deze versleten is, moet deze worden vervangen om corrosiebescherming van de tank te garanderen.

Wat te doen bij lekkage van de veiligheidsklep?

Een lichte lekkage is normaal tijdens het verwarmen. Als de lekkage overmatig is, controleer dan of de netwerkdruk niet hoger is dan 0,6 MPa. U kunt een expansievat van 3 liter op de koudwatertoevoer installeren om het fenomeen te verminderen.

Hoe laat ik de boiler leeglopen?

Koppel het apparaat los van het elektriciteitsnet. Open een warmwaterkraan. Zet de veiligheidsklep in teststand om het water af te voeren, of gebruik een T-stuk op de koudwatertoevoer om van onderaf te legen.

Kan het apparaat in een badkamer worden geïnstalleerd?

Ja, op voorwaarde dat de norm IEC 60364-7-701 (VDE 0100 deel 701) met betrekking tot elektrische installaties in ruimtes met een bad of douche wordt nageleefd.

Wat te doen als de boiler niet verwarmt?

Controleer eerst de stroomvoorziening en de stroomonderbreker. Het controlelampje moet branden. Neem contact op met de klantenservice als het probleem aanhoudt. Probeer nooit zelf het inwendige van het apparaat te repareren.

GEBRUIKSAANWIJZING TG100NC6 GORENJE

Geachte koper, wij danken u voor de aankoop van ons product.

WIJ VERZOEKEN U VOOR DE MONTAGE EN HET EERSTE GEBRUIK VAN DE BOILER DEZE GEBRUIKSAANWIJZING ZORGVULDIG DOOR TE LEZEN.

DIT APPARAAT IS NIET BEDOELD VOOR GEBRUIK DOOR PERSONEN (WAARONDER KINDEREN) MET VERMINDERDE LICHAMELIJKE, ZINTUIGLIJKE OF PSYCHISCHE VERMOGENS, OF GEBREK AAN ERVARING EN KENNIS, TENZIJ ZIJ ONDER TOEZICHT STAAN OF INSTRUCTIES HEBBEN ONTVANGEN OVER HET GEBRUIK VAN HET APPARAAT VAN IEMAND DIE VERANTWOORDELIJK IS VOOR HUN VEILIGHEID.

KINDEREN MOETEN WORDEN BEGELEID OM ERVOOR TE ZORGEN DAT ZE NIET MET HET APPARAAT SPELEN.

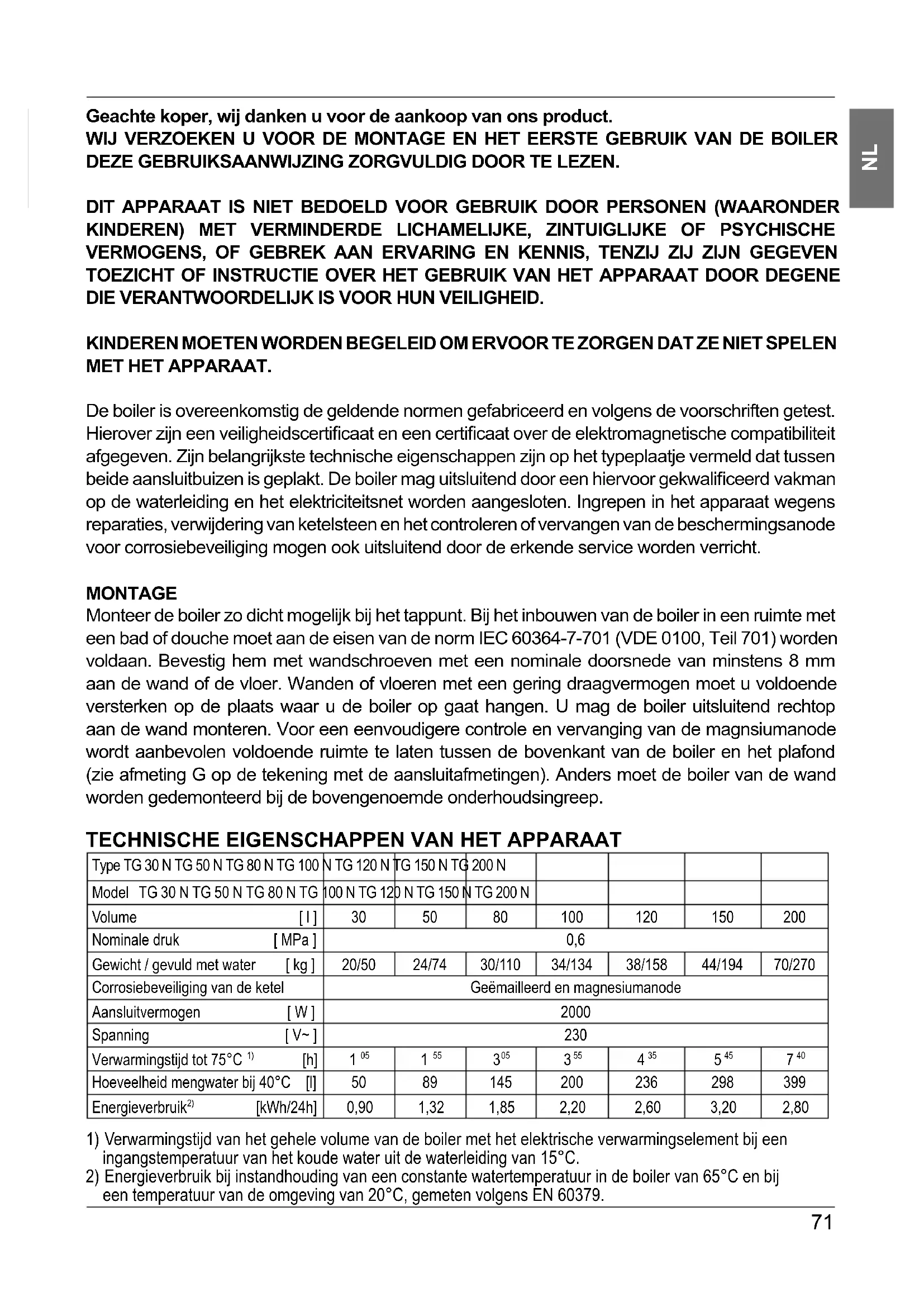

De boiler is overeenkomstig de geldende normen gefabriceerd en volgens de voorschriften getest. Hierover zijn een veiligheidscertificaat en een certificaat over de elektromagnetische compatibiliteit afgegeven. De belangrijkste technische eigenschappen zijn op het typeplaatje vermeld dat tussen beide aansluitbuizen is geplaatst. De boiler mag uitsluitend door een hiervoor gekwalificeerde vakman op de waterleiding en het elektriciteitsnet worden aangesloten. Ingrepen in het apparaat wegens reparaties, verwijdering van ketelsteen en het controleren of vervangen van de beschermanode voor corrosiebeveiliging mogen ook uitsluitend door de erkende service worden verricht.

MONTAGE

Monteer de boiler zo dicht mogelijk bij het tappunt. Bij het inbouwen van de boiler in een ruimte met een bad of douche moet aan de eisen van de norm IEC 60364-7-701 (VDE 0100, Teil 701) worden voldaan. Bevestig hem met wandschroeven met een nominale doorsnede van minstens 8 mm aan de wand of de vloer. Wanden of vloeren met een onvoldoende draagvermogen moet u voldoende versterken op de plaats waar u de boiler op gaat hangen. U mag de boiler uitsluitend rechtop aan de wand monteren. Voor een eenvoudigere controle en vervanging van de magnesiumanode wordt aanbevolen voldoende ruimte te laten tussen de bovenkant van de boiler en het plafond (zie afmeting G op de tekening met de aansluitafmetingen). Anders moet de boiler van de wand worden gedemonteerd bij de bovengenoemde onderhoudsingreep.

1) Verwarmingstijd van het gehele volume van de boiler met het elektrische verwarmingselement bij een ingangstemperatuur van het koude water uit de waterleiding van 15°C. 2) Energieverbruik bij instandhouding van een constante watertemperatuur in de boiler van 65°C en bij een temperatuur van de omgeving van 20°C, gemeten volgens EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Aansluitings- en montagematen van de boiler [mm]

AANSLUITING OP DE WATERLEIDING

De watertoevoer en aftap zijn met kleuren aangegeven op de buizen van de boiler. De toevoer van het koude water is blauw gekleurd, de aftap van het warme water is rood.

U kunt de boiler op twee manieren op de waterleiding aansluiten. Het gesloten druksysteem van de aansluiting maakt waterafname op meerdere tappunten mogelijk; bij het open systeem, dat niet onder druk staat, kan het water maar op één plaats worden afgetapt. Gezien het gekozen aansluitsysteem moet u ook de juiste mengkranen kopen.

Bij het open systeem, dat niet onder druk staat, moet voor de boiler een terugslagklep worden ingebouwd, dat voorkomt dat het water terugloopt uit de boiler bij storingen van de watertoevoer uit de waterleiding. Bij dit aansluitsysteem moet u een doorstroom mengkraan gebruiken. In de boiler neemt het volume van het water toe als het verwarmd wordt; dit veroorzaakt druppen van de mengkraan. U kunt dit niet voorkomen door de kraan stevig dicht te draaien. Hierdoor kunt u de kraan alleen maar kapot maken. Aan de toevoerleiding moet u voor de veiligheid een veiligheidsventiel of een veiligheidsgroep monteren, waardoor een toename van de druk in de boiler van meer dan 0,1 MPa boven de normale druk wordt voorkomen. De uitloopopening van het veiligheidsventiel moet een uitgang hebben voor atmosferische druk.

Bij het verwarmen van het water in de boiler neemt de waterdruk in de boiler toe tot de grens is bereikt die in het veiligheidsventiel is ingesteld. Omdat de terugkeer van het water naar de waterleiding verhinderd is, kan er water uit de uitloopopening van het veiligheidsventiel druppen. U kunt het druppende water naar de afvoer leiden via het opvangverlengstuk, dat u onder het veiligheidsventiel plaatst. De afloopbuis die onder de uitloop van het veiligheidsventiel is geplaatst moet recht naar beneden gericht zijn en gemonteerd worden in een omgeving waar het niet vriest. In het geval dat u door een onjuiste installatie niet de mogelijkheid hebt om het uit het terugslagventiel druppende water naar de uitloop te leiden, kunt u het druppen vermijden door een expansiebak met een volume van 3 l aan de toevoerleiding van de boiler te monteren.

Voor een juiste werking van het veiligheidsventiel moet u van tijd tot tijd een controle uitvoeren. Bij de controle moet u door het verschuiven van de hendel of door het losdraaien van de moer van het ventiel (afhankelijk van het type ventiel) de uitloop uit het terugslagveiligheidsventiel openen. Hierbij moet door de uitloopbuis van het ventiel water stromen. Dit wijst erop dat het ventiel feilloos werkt.

Legende:

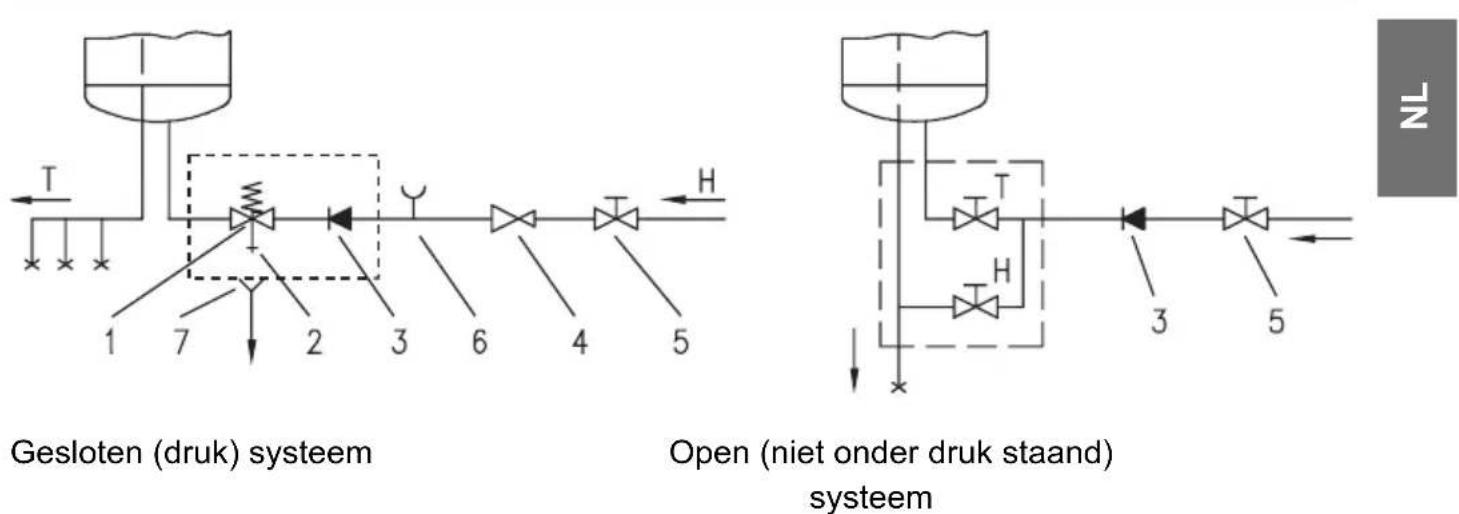

1 - Veiligheidsventiel 6 - Test aanzetstuk 2 - Testventiel 7 - Trechter met aansluiting 3 - Terugslagventiel op de uitloop 4 - Drukreduceerventiel H - Koud water 5 - Afsluitventiel T - Warm water

Tussen de boiler en het terugslag-veiligheidsventiel mag u geen afsluitventiel inbouwen, omdat u hiermee de werking van het terugslagventiel onmogelijk zou maken.

U kunt de boiler zonder drukreduceerventiel aansluiten op de huiswaterleiding, als de druk in de waterleiding lager is dan 0,5 MPa (5 bar). Als de druk in de waterleiding hoger is dan 0,5 MPa (5 bar), moet u twee reduceerventielen achter elkaar inbouwen.

Voor de elektrische aansluiting moet u de boiler eerst met water vullen. Draai de warmwaterkraan open als u de boiler voor het eerst vult. De boiler is vol als het water door de uitloopbuis van de kraan begint te stromen.

AANSLUITING OP HET ELEKTRICITEITSNET

Voor de aansluiting op het stroomnet moet in de boiler een aansluitkabel met een minimale doorsnede van 1,5 mm² (H05VV-F 3G 1,5 mm²) worden ingebouwd. Bij de bevestiging van de aansluitkabel moeten ook de beide aansluitdraden van het controlelampje in de hiervoor voorziene aansluitnaven van de thermostaat worden bevestigd, die zich bevinden aangeduid met 1 en 2 of met A en B bij de alternatieve uitvoering van de thermostaat.

Om dit te kunnen doen moet u de beschermplaat van de boiler losschroeven.

De aansluiting van de boiler op het elektriciteitsnet moet overeenkomstig de normen voor de elektrische leidingen gebeuren. Tussen de boiler en de waterleiding moet een apparaat worden ingebouwd voor de scheiding van alle polen van het voedingsnet overeenkomstig de nationale installatievoorschriften.

Legende:

1 - Thermostaat met tweepolige warmtezekering

2 - Verwarmingselement

3 - Aansluitklem

4 - Controlelampje

L - Fasegeleider

N - Neutrale geleider

Aardingsgeleider

Schema van de elektrische verbinding

WAARSCHUWING: Voor elke ingreep in de boiler moet de verbinding met het elektriciteitsnet verbroken worden!

GEBRUIK EN ONDERHOUD

Na de aansluiting op de waterleiding en het elektriciteitsnet is de boiler klaar voor gebruik. De watertemperatuur in het apparaat wordt automatisch door de thermostaat geregeld, die in de fabriek is afgesteld. U kunt de afstelling wijzigen door aan de afstelschroef in de boiler te draaien. Het afstelbereik ligt tussen de 20°C en 75°C. Het wijzigen van de in de fabriek afgestelde waarden wordt afgeraden omdat bij deze afstelling het zuinigste energieverbruik en de minste afzetting van ketelsteen worden gegarandeerd.

De werking van het elektrische verwarmingselement wordt aangeduid door het controlelampje. De boiler heeft aan de rand een bi-metale thermometer die maar rechtsuitslaat als het water in de boiler warm is.

Verbreek de verbinding met het elektriciteitsnet als u de boiler langere tijd niet gebruikt. Als er gevaar bestaat dat het water in de boiler zal bevriezen, moet u het water eruit laten lopen. Het water uit de boiler loopt via de aanvoerbuis uit de boiler. Daarom wordt aanbevolen bij de montage tussen het veiligheidsventiel en de aanvoerbuis van de boiler een speciale fitting (T-stuk) of uitlaatventiel te plaatsen. U kunt de boiler ook indirect via het veiligheidsventiel legen door het hendeltje of de draaibare dop van het ventiel in de stand te draaien zoals bij de controle van de werking. Voor het legen moet de verbinding tussen het stroomnet en de boiler worden verbroken en moet daarna de warmwaterknop van de aangesloten mengkraan worden opengedraaid. Nadat het water via de aanvoerbuis is uitgelopen, blijft in de boiler een kleine hoeveelheid water achter, dat er na verwijdering van de verwarmingsflens door de opening van de verwarmingsflens uitloopt.

Reinig de buitenkant van de boiler met een sopje van een mild wasmiddel. Gebruik geen oplosmiddelen en schurende reinigingsmiddelen.

Door regelmatige service zult u lang verzekerd zijn van een feilloze werking en een lange levensduur van de boiler. De garantie voor het doorroesten van de boiler geldt alleen als u de voorgeschreven regelmatige inspecties van eventuele slijtage van de beschermingsanode heeft laten uitvoeren. De periode tussen de afzonderlijke regelmatige inspecties mag niet langer dan 36 maanden zijn. De onderzoeken moeten door een erkend vakman worden uitgevoerd, die het onderzoek aantekent op het garantiebewijs van het apparaat. Bij het onderzoek controleert hij de mate van slijtage van de anticorrosie beschermingsanode en

indien nodig verwijdert hij ketelsteen, dat zich afhankelijk van de kwaliteit, de hoeveelheid en de temperatuur van het gebruikte water aan de binnenkant van de boiler heeft afgezet. De serviceman zal na de inspectie van de boiler op grond van de vastgestelde toestand de datum voor de volgende controle aanbevelen.

Wij verzoeken u eventuele storingen aan de boiler niet zelf te repareren, maar de bevoegde service hiervan op de hoogte te stellen.
