TG100NC6 - Katilas GORENJE - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis akumuliacinis vandens šildytuvas
Prekės ženklas	Gorenje
Modelis	TG100NC6
Talpa	100 litrų
Nominalus slėgis	0,6 MPa (6 bar)
Tuščio svoris	34 kg
Pilno svoris	134 kg
Prijungta galia	2000 W
Maitinimo įtampa	230 V ~
Įkaitimo laikas iki 75 °C	Maždaug 3 h 55 min
Sumaišyto vandens kiekis 40 °C temperatūroje	200 litrų
Energijos sąnaudos (palaikant 65 °C)	2,20 kWh/24h
Apsauga nuo korozijos	Emaliuotas bakas + magnio anodas
Matmenys (A x P x G)	926 x 715 x 200 mm
Vandens jungtis	Šalto vandens įvadas (mėlynas) ir karšto vandens išvadas (raudonas) – suderinama su atvira ir uždara sistemomis
Elektrinis prijungimas	Kabelis H05VV-F 3G 1,5 mm², minimalus skerspjūvis 1,5 mm²
Reguliuojama temperatūra	20 °C iki 75 °C (rekomenduojama gamyklinė nuostata)
Bako medžiaga	Emaliuotas plienas
Apsauginis anodas	Magnio anodas (tikrinti kas 36 mėnesius)
Saugos įtaisas	Saugos vožtuvas, dvikrypčiai terminis saugiklis
Priežiūra	Išorinis valymas švelniu tirpalu; nuovos šalinimas ir anodo patikra atliekama sertifikuoto techniko
Apsaugos lygis	Atitinka IEC 60364-7-701 standartus (montuojant drėgnose patalpose)

Dažnai užduodami klausimai - TG100NC6 GORENJE

Kokia yra TG100NC6 vandens šildytuvo talpa?

Talpa yra 100 litrų, tinkama vidutiniam naudojimui namuose.

Koks maksimalus vandens slėgis yra palaikomas?

Nominalus slėgis yra 0,6 MPa (6 bar). Jei tinklo slėgis viršija 0,5 MPa, reikia sumontuoti slėgio mažintuvą.

Kaip sumontuoti vandens šildytuvą uždaroje sistemoje (su slėgiu)?

Uždaroje sistemoje naudokite saugos grupę arba saugos vožtuvą, sumontuotą ant šalto vandens įvado. Vožtuvas turi turėti išleidimą į atmosferą ir reguliariai tikrinamas. Tarp vandens šildytuvo ir vožtuvo nemontuokite uždarymo vožtuvo.

Kaip prijungti vandens šildytuvą prie elektros tinklo?

Prijungimą turi atlikti kvalifikuotas technikas. Naudokite kabelį, kurio skerspjūvis ne mažesnis kaip 1,5 mm² (H05VV-F 3G 1,5 mm²). Tarp prietaiso ir tinklo turi būti sumontuotas visų polių išjungimo įtaisas. Prieš bet kokius veiksmus būtinai atjunkite maitinimą.

Kokia yra maksimali vandens temperatūra?

Temperatūra reguliuojama nuo 20 °C iki 75 °C. Rekomenduojama gamyklinė nuostata (apie 65 °C) užtikrina gerą pusiausvyrą tarp komforto ir energijos taupymo.

Kaip prižiūrėti apsauginį anodą?

Magnio anodą turi tikrinti sertifikuotas technikas ne rečiau kaip kas 36 mėnesius. Jei jis susidėvėjęs, jį reikia pakeisti, kad būtų užtikrinta bako apsauga nuo korozijos.

Ką daryti, jei iš saugos vožtuvo laša?

Nedidelis lašėjimas šildymo metu yra normalus. Jei lašėjimas per didelis, patikrinkite, ar tinklo slėgis neviršija 0,6 MPa. Galite sumontuoti 3 litrų išsiplėtimo indą ant šalto vandens įvado, kad sumažintumėte šį reiškinį.

Kaip išleisti vandenį iš vandens šildytuvo?

Atjunkite prietaisą nuo elektros tinklo. Atidarykite karšto vandens čiaupą. Nustatykite saugos vožtuvą į bandymo padėtį, kad išleistumėte vandenį, arba naudokite T formos jungtį ant šalto vandens įvado, kad išleistumėte iš apačios.

Ar prietaisą galima montuoti vonios kambaryje?

Taip, jei laikomasi IEC 60364-7-701 (VDE 0100 dalis 701) standarto, reglamentuojančio elektros instaliaciją patalpose, kuriose yra vonia arba dušas.

Ką daryti, jei vandens šildytuvas nešildo?

Pirmiausia patikrinkite maitinimo šaltinį ir jungiklį. Turi užsidegti indikatoriaus lemputė. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą. Nebandykite patys taisyti prietaiso vidaus.

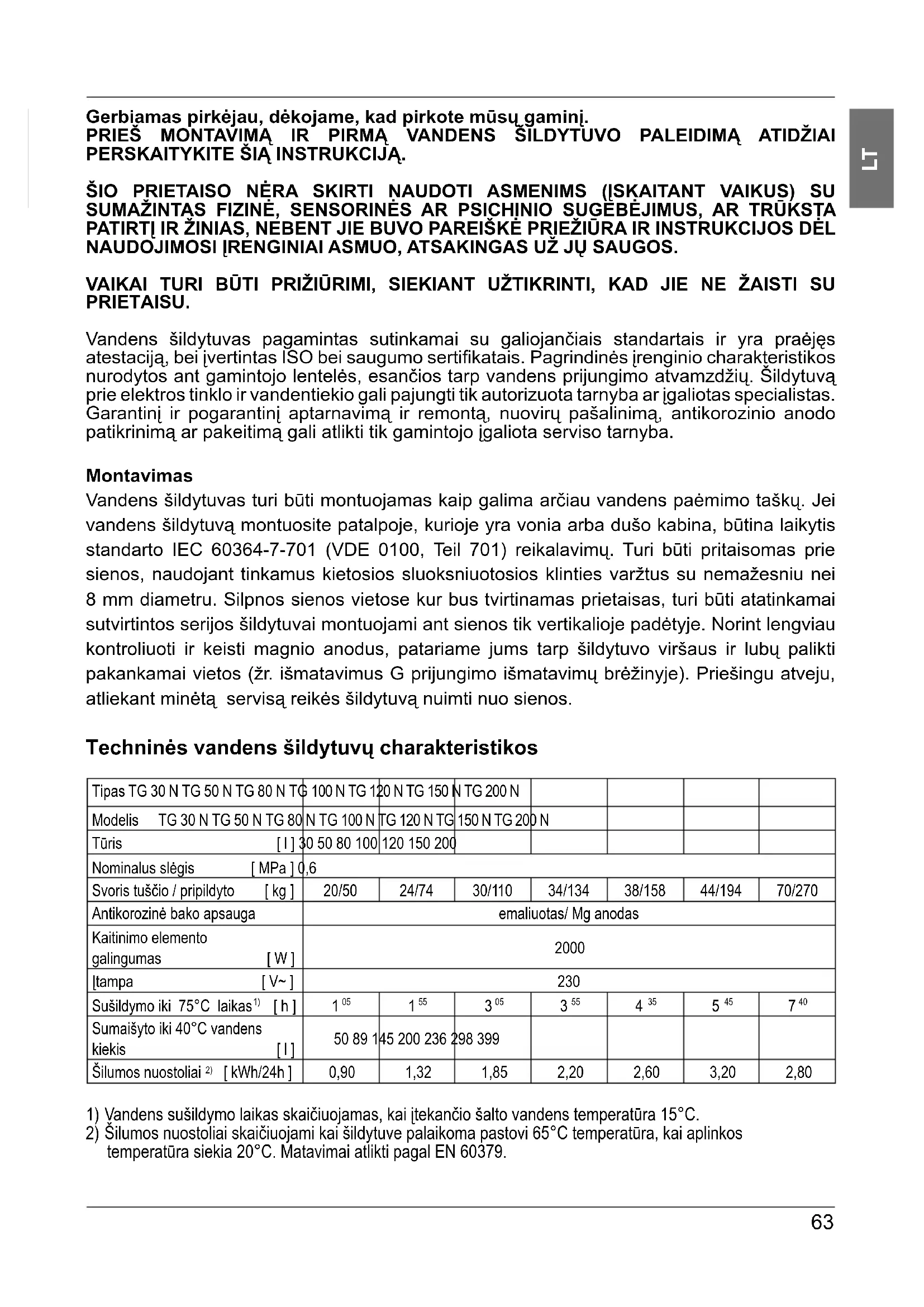

NAUDOJIMO INSTRUKCIJA TG100NC6 GORENJE

Vandens šildytuvas pagamintas pagal galiojančius standartus ir yra praėjęs atestaciją, bei įvertintas ISO bei saugumo sertifikatais. Pagrindinės įrenginio charakteristikos nurodytos ant gamintojo lentelės, esančios tarp vandens prijungimo atvamzdžių. Šildytuvą prie elektros tinklo ir vandentiekio gali pajungti tik autorizuota tarnyba ar įgaliotas specialistas. Garantinį ir pogarantinį aptarnavimą ir remontą, nuovirų pašalinimą, antikorozinio anodo patikrinimą ar pakeitimą gali atlikti tik gamintojo įgaliota serviso tarnyba.

Montavimas

Vandens šildytuvas turi būti montuojamas kaip galima arčiau vandens paėmimo taškų. Jei vandens šildytuvą montuosite patalpoje, kurioje yra vonia arba dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Turi būti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su nemažesniu nei 8 mm diametru. Silpnos sienos vietose, kur bus tvirtinamas prietaisas, turi būti atitinkamai sutvirtintos. Serijos šildytuvai montuojami ant sienos tik vertikalioje padėtyje. Norint lengviau kontroliuoti ir keisti magnio anodus, patariame jums tarp šildytuvo viršaus ir lubų palikti pakankamai vietos (žr. išmatavimus G prijungimo išmatavimų brėžinyje). Priešingu atveju, atliekant minėtą servisą, reikės šildytuvą nuimti nuo sienos.

Techninės vandens šildytuvo charakteristikos

Tipas TG 30 N TG 50 N TG 80 N TG	100 N TG 1	20 N TG 150	N TG 200 N
Modelis TG 30 N TG 50 N TG 80	N TG 100 N	TG 120 N TG	150 N TG 200 N
Türis [I]	30 50 80 100	120 150 200
Nominalus slègis [MPa]	0,6
Svoris tušćio / pripill dyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikoroziné bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elementogalingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas1) [h]	105	155	305	355	435	545	740
Sumaišyto iki 40°C vandenskiekis [I]	50 89 1	45 200 236	298 399
Šilumos nuostiolai2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vandens susildymo laikas skaičiuojamas, kai įtekančio šalto vandens temperatūra 15°C . 2) Šilumos nuostoliai skaičiuojami, kai šildytuve palaikoma pastovi 65°C temperatūra, kai aplinkos temperatūra siekia 20°C . Matavimai atlikti pagal EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	61 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 5	00 507 260

G

Prijungimo ir montažiniai šildytuvo matmenys [mm]

PRIJUNGIMAS PRIE VANDENTIEKIO TINKLO

Vandens privedimo ir karšto vandens nuvedimo antgaliai pažymėti skirtingomis spalvomis: mėlynas - šaltas vanduo, raudonas - karštas.

Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) - tik viename taške. Priklausomai nuo pasirinktos sistemos, turi būti montuojami atitinkami vandens maišytuvai. Atviroje vandens pajungimo sistemoje prieš šildytuvą būtina pastatyti atbulinį vožtuvą, kuris neleis karštam vandeniui patekti į šalto vandens vamzdį. Tokioje sistemoje reikia naudoti pratekančio srauto maišytuvą. Vandens šildytuve dėl temperatūros padidėjimo, keičiasi vandens tūris.

Dėl šios priežasties gali iš aukščiau minėto maišytuvo gali lašėti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami kraną, nes galite pažeisti maišytuvą.

Uždaroje vandens pajungimo sistemoje būtina naudoti maišytuvus vandens paėmimo taškuose. Ant šalto vandens padavimo vamzdžio būtina pastatyti apsauginį/atbulinį vožtuvą, kuris nustatytas 0,1 MPa slėgiui arba apsauginę grupę, kuri apsaugotų nuo viršslėgio susidarymo bake. Vandeniui šylant, slėgis šildytuve kyla iki nustatyto 0,1 MPa.

Apsauginio vožtuvo išvados privalo turėti išėjimą į atmosferos slėgį.

Vandens perteklius gali lašėti iš apsauginio vožtuvo angos, todėl rekomenduojama nuo apsauginio vožtuvo iki nuotėkynės nuvesti lankstų vamzdelį ar šlangą. Ji turėtų būti nukreipta tiesiai žemyn ir būtų apsaugota nuo užšalimo.

Jei esama vandentiekio problema neleidžia leisti varvančio vandens iš grįžtamojo apsauginio vožtuvo į kanalizacijos vamzdį, Jūs galite išvengti varvėjimo, suinstaliuodami 3 litrų talpos rezervuarą ant Boilerio vandens įleidimo vamzdžio.

Kad apsauginis vožtuvas dirbtų teisingai, turite jį patys periodiškai tikrinti. Kad patikrintumėte vožtuvą, Jūs turite atidaryti grįžtamojo apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbėga iš purkštuko, kai išėjimo anga yra atidaryta.

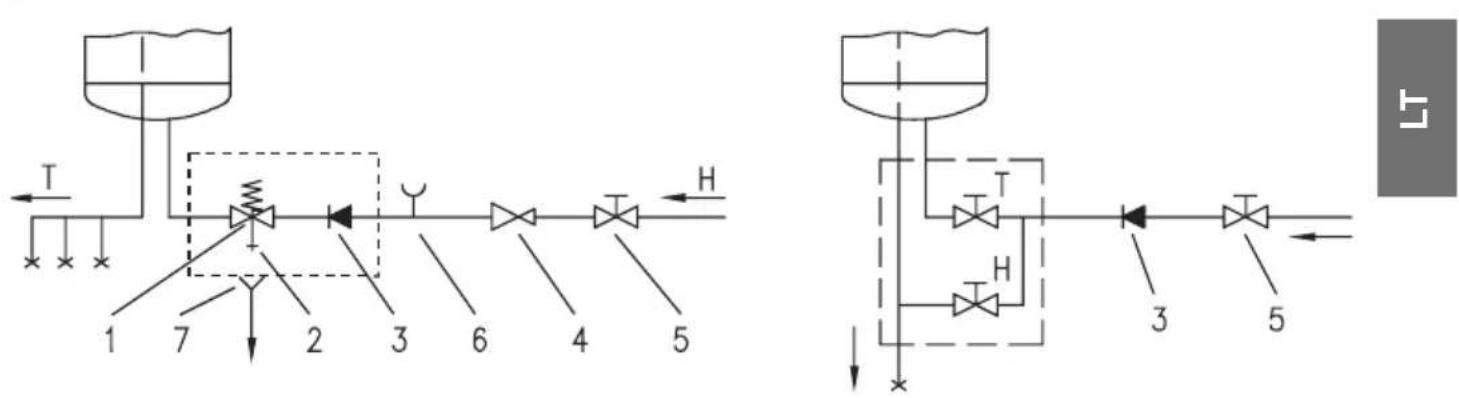

Uždara (kaupiamoji) SISTEMA Atvira (pratekanti) SISTEMA

Sutartiniai žymėjimai:

1 - Apsauginis vožtuvas 6 - Antgalis manometro pajungimui 2 - Vandens nuleidimo antgalis 7 - Trapas ar kanalizacijos vamzdis 3 - Atbulinis vožtuvas 4 - Redukcinis vožtuvas H - Šaltas vanduo 5 - Ventilis T - Karštas vanduo

Griežtai draudžiama statyti uždaromąjį ventilių tarp šildytuvo ir atbulinio/apsauginio vožtuvo.

Jeigu vandentiekio tinkle slėgis neviršija 0,5 MPa (5 barai), vandens šildytuvą galima jungti tiesiogiai. Jeigu slėgis viršija 0,5 MPa (5 barai), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus. Prieš pajungiant vandens šildytuvą į elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto vandens čiaupo pradės bėgti vanduo.

Pajungimas prie elektros tinklo.

Prieš prijungiant prie elektros tinklo, būtina į šildytuvą įmontuoti bent 1,5 mm² (H05VV-F 3G 1,5 mm²) minimalaus skerspjūvio prijungiamąjį kabelį. Tam reikia nuimti termostato rankenėlę ir įstačius atsuktuvą į plyšį tarp plokštelės ir apsauginio dangtelio prie termostato rankenėlės iš vienos pusės ir iš kitos pusės nuimti priekinę apsauginio dangtelio plokštelę. Tam, kad nuimti apsauginį dangtelį, atsukite du varžtus, laikančius dangtelį. Vandens šildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojančius šalyje reikalavimus.

Tarp vandens šildytuvo ir elektros instaliacijos turi būti įmontuotas įrengimas visų polių atskyrimui nuo įtampos, atitinkantis šalyje galiojančius elektros instaliacijų reikalavimus.

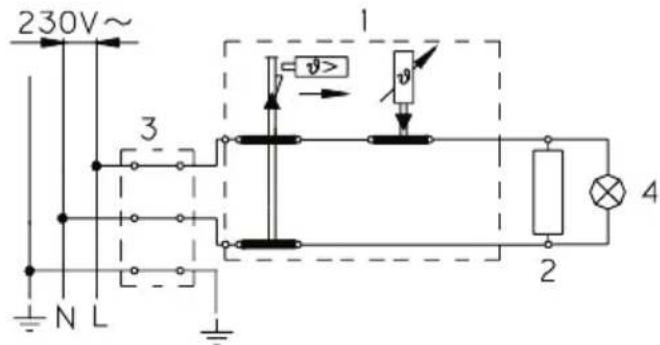

Sutartiniai žymėjimai:

1 - Termostatas, bimetalinis saugiklis 2 - Kaitinimo elementas 3 - Laidų sujungimo blokas 4 - Kontrolinė lemputė

L - fazinis laidas, N - nulinis laidas, PE - įžeminimo laidas

Elektros schema

Dėmesio! Šis įrenginys skirtas prijungimui prie kintamos srovės tinklo su apsauginiu įžeminimo laidu. Jūsų saugumui prijunkite prietaisą tik į rozetę su apsauginiu įžeminimu. Nekeiskite kištuko ir nenaudokite perėjimų.

Šildytuvo eksploatacija ir priežiūra

Po prijungimo prie vandens ir elektros tinklo vandens šildytuvas yra paruoštas naudojimui.

Vandens temperatūra įrenginyje yra automatiškai valdoma termostato, kuris yra nureguliuojamas gamintojo. Nustatymas gali būti pakeičiamas, pasukant reguliavimo varžtą, esantį ant termostato vidinėje vandens šildytuvo pusėje. Reguliavimo intervalas galimas nuo 20°C iki 75°C . Mes nerekomenduojame jokių pakeitimų gamintojo nustatyme, kadangi jis užtikrina ekonomiškiausią elektros energijos vartojimą ir mažiausią kalkių išsiskyrimą.

Elektrinio panardinamo šildytuvo veikimas yra rodomas pagalbine šviesa. Ant šildytuvo yra bimetalis termometras, kuris šildytuve esant šiltam vandeniui pakrypsta laikrodžio rodyklės kryptimi į dešinę.

Jeigu ruošiatės kurį laiką nesinaudoti vandens šildytuvu, ir jūs išvengsite vandens šildytuvo užšalimo. Vanduo iš šildytuvo išteka per šildytuvo nutekamąjį vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir nutekamojo vamzdžio įmontuoti specialų fitingą (trišakį) arba išleidimo ventilių. Šildytuvą galite ištuštinti ir tiesiai per apsauginį vožtuvą, pasukę rankenėlę arba vožtuvo sukamąją kepurėlę į veikimo patikrinimo padėtį. Prieš tuštinant šildytuvą reikia išjungti iš elektros tinklo ir tada jungti šilto vandens rankenėlę ant prijungto maišytuvo. Ištuštinus šildytuvą per nutekamąjį vamzdį šildytuve lieka nedidelis kiekis vandens, kuris išteka nuėmus šildytuvo prijungimą per šildytuvo jungiamąją angą.

Šildytuvo išorę valykite skudurėliu su muilu ar kita skalbimo priemone. Nenaudokite tirpiklių ar kitų agresyvių valiklių.

Tam, kad užtikrinti gerą šildytuvo darbą ir jo ilgaamžiškumą, rekomenduojama periodiškai jį tikrinti. Pirmas patikrinimas turėtų būti maždaug po dviejų darbo metų. Jo metu patikrinama magnio anodo būklė, išplaunamas nuo susidariusių kalkių nuosėdų šildytuvo vidus. Pagal šildytuvo būklę serviso tarnyba duos rekomendaciją apie sekantį apžiūros laiką. Magnio anodas keičiamas, jeigu jo skersmuo žymiai sumažėjo arba jis visai sudilęs.

Neremontuokite vandens šildytuvo patys, o kreipkitės į serviso tarnybą.

Dėmesio! Prieš remontuodami šildytuvą, įsitikinkite, kad jis atjungtas nuo elektros srovės.
