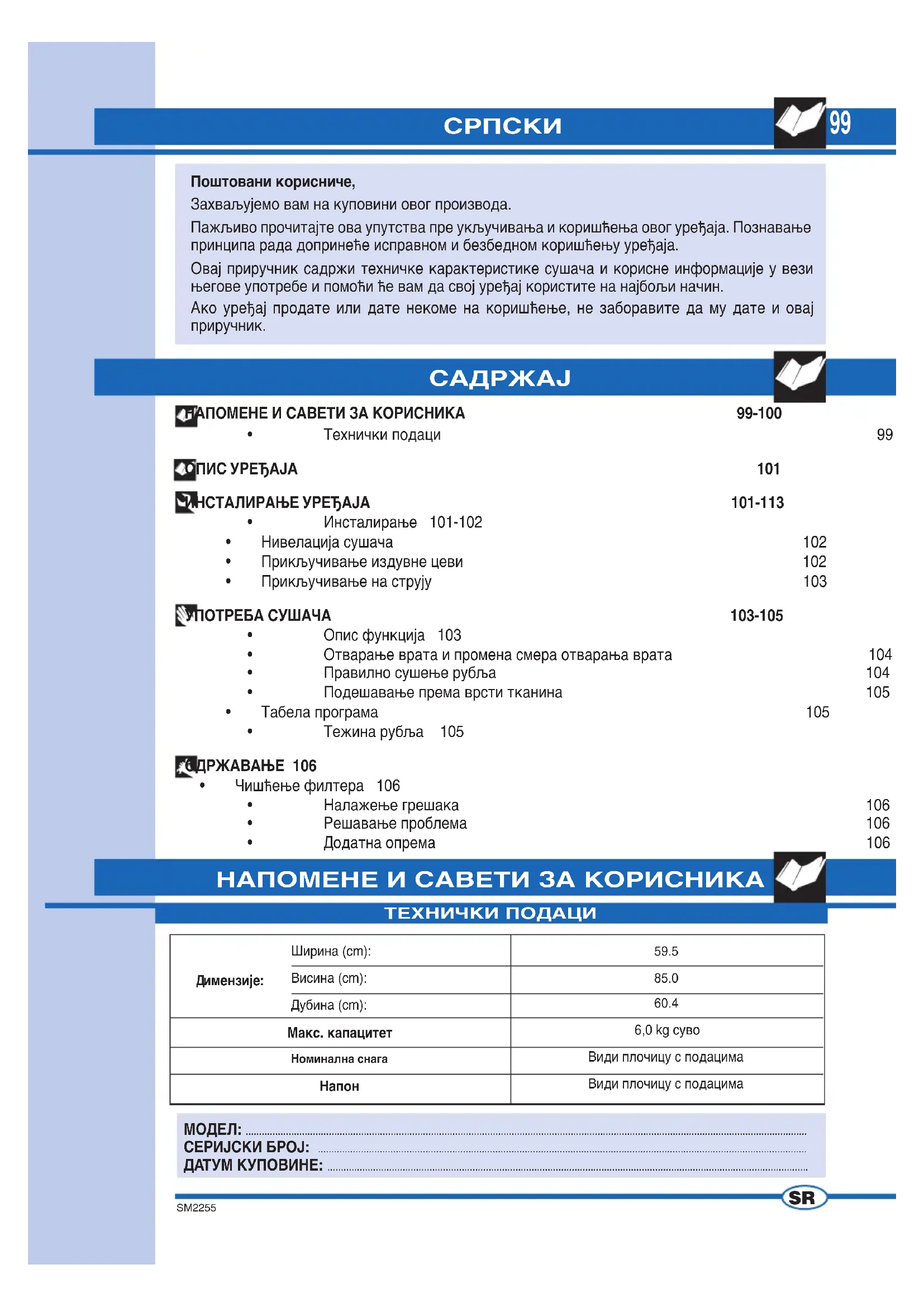

KORISNIČKI PRIRUČNIK VDR06 Ardo

Nous vous remercions d'avoir choisi notre produit.

Avant de brancher et d'utiliser l'appareil, nous vous conseillons de lire attentivement le présent manuel d'instructions. La connaissance du fonctionnement de l'appareil vous permettra de l'utiliser correctement et en toute sécurité.

Vous trouvez dans ce manuel d'instructions les caractéristiques techniques du séchoir à linge et une série d'informations utiles concernant son fonctionnement, le tout conçu de manière à vous aider à atteindre la meilleure performance possible de votre appareil. Si l'appareil est revendu ou donné à des tiers, n'oubliez pas de remettre ce manuel d'instructions au nouvel utilisateur.

NOTES et instructions pour l'utilisateur 27-28

• Informations techniques 27

STALLATION de l'appareil 29-31

Installation

29-30

• Mise à niveau du séchoir Raccordement au tuyau d'évacuation Raccordement au réseau électrique

MPLOI Du sechoir a LINGE

Description des fonctions - Ouverture de la porte et modification du sens de l'ouverture

• Pour un séchage correct du linge
• Précautions à prendre selon le type du tissu Tableau des programmes
• Poids du linge

31-33

Entretien

Nettoyage du filtre - Recherche des pannes - Résolution des problèmes - Accessoires en option

NOTES et instructions pour l'utilisateur

INFORMATIONS TECHNIQUES

Dimensions:	Largeur cm.:	59.5
	Hauteur cm.:	85.0
	Profondeur cm.:	60.4
Capacité maximum		6,0 kg. linge sec
Puisance Nominale		Voir plaque d'identification
Tension électrique		Voir plaque d'identification

MODELE:

NUMERO DE SÉRIE:

DATE D'ACHAT:

Ce séchoir à linge est destiné à un usage exclusivement domestique. Tout autre emploi doit être considéré comme impropre et donc dangereux. Conserver ce manuel près de l'appareil, pour pouvoir toujours le consulter facilement, si nécessaire. Toute modification ou tentative d'altération de l'appareil peut être une source de danger pour l'utilisateur et endommager le produit. Au moment de la livraison, contrôlez si l'appareil a été endommagé durant le transport. Si vous relevez des dommages, informez le revendeur sans délai. Ne pas couvrir le séchoir avec du linge ou autres objets. Lorsque vous placez l'appareil, assurez-vous que le câble électrique ne soit ni piégé ni écrabouillé et vérifiez son accessibilité. Après l'emploi du séchoir, refermez toujours le hublot.

De cette manière, vous éviterez que les enfants ne grimpent sur la porte et puissent renverser le séchoir.

L'appareil ne doit pas être utilisé par des enfants sans surveillance. Rappelez-vous que durant le cycle de séchage, le tuyau d'évacuation devient chaud et peut atteindre des températures supérieures à. Évitez de toucher cet élément avant d'avoir terminé le cycle de refroidissement. Ne pas utiliser l'appareil pour sécher du linge sale. Ne pas sécher du linge souillé d'huile de cuisine, pétrole, acétone, essence, kérosène, détergent, terpentine et cire. Éliminer ces substances avec un lavage à l'eau chaude et une grande dose de détergent avant de charger le linge dans le séchoir. Ne pas sécher d'objets en caoutchouc-mousse et latex, les imperméables, les tissus imperméabilisés, les matelas en caoutchouc, les objets moulés, les vêtements ou coussins rembourrés de caoutchouc-mousse parce que toutes ces matières pourraient fondre et endommager le reste du linge ou l'appareil. Les assouplissants et produits similaires doivent être utilisés en respectant les instructions du fabricant qui se trouvent sur l'emballage. En cas de revente ou de transfert de l'appareil, n'oubliez pas de remettre aussi cette notice. Cela aidera le nouveau propriétaire à utiliser le séchoir correctement et en toute sécurité. N'essayez pas de réparer seuls d'éventuelles pannes de l'appareil ; les réparations effectuées par du personnel non professionnel peuvent causer de sérieux dommages et annuleront tout droit à une réparation sous garantie.

∇ La réparation de l'appareil doit être effectuée uniquement par du personnel autorisé par nos centres d'assistance. Toutes les réparations doivent être effectuées en utilisant exclusivement des pièces détachées originales. Essorer ou bien tordre le linge avant de le charger dans le séchoir. Le linge essoré séchera plus vite. Nettoyer soigneusement le filtre après chaque emploi du séchoir de manière à garantir une parfaite circulation de l'air. Ne pas brancher ou débrancher la fiche de la prise de courant avec les mains humides. Le séchoir doit être raccordé à une prise de courant munie d'un système efficace de mise à la terre conforme aux règlements sur la sécurité en vigueur. Ne pas utiliser de rallonges ou d'adaptateurs multiples pour raccorder l'appareil au réseau électrique. Ne pas exposer l'appareil aux agents atmosphériques. ∇ Avant d'effectuer l'entretien ou le nettoyage de l'appareil, n'oubliez pas de débrancher la fiche électrique. Ne pas tirer sur le câble électrique pour débrancher l'appareil, mais saisir la fiche. Il y a sur cet appareil un marquage attestant sa conformité à la directive européenne 2002/96/CEE, Mise au rebut d'appareils électriques et électroniques (WEEE). Vérifier la mise au rebut correcte de l'appareil. L'utilisateur doit contribuer à la prévention de toute influence négative sur la santé et sur l'environnement.

Ce symbole appliqué sur le produit ou sur des documents qui l'accompagnent indique que cet appareil ne peut pas être traité comme les rebuts domestiques normaux, mais doit être remis à un centre de recueil autorisé pour permettre la réutilisation de pièces électriques et électroniques. Pour la mise au rebut de l'appareil, s'en tenir aux normes locales en vigueur en la matière. Pour toute information supplémentaire sur le traitement, la récupération et la réutilisation du présent appareil, adressez-vous aux organismes compétents, aux services locaux de recolte des déchets domestiques ou au revendeur chez lequel l'appareil a été acheté.

LE CONSTRUCTEUR NE POT PAS ÉTRE RETENU RESPONSABLE D'EVENTUELS INCIDENTS CAUSES PAR LA NON-OBSERVANCE DES NORMES DE SECURITE ET DES INDICATIONS DE CETTE NOTICE D'EMPLOI

Description de l'appareil

Le séchoir est un appareil à usage domestique en mesure de sécher tous les types de tissu.

La structure de la machine est constituée de panneaux en acier traités et vernis de manière à garantir ses qualités esthétiques inaltérées dans le temps. Le moteur et les pièces en mouvement ont été conçues et fabriquées pour garantir les plus bas niveaux de bruit possibles. Le tableau de commande est conçu pour permettre à l'utilisateur d'exécuter sans difficulté les programmes de séchage prévus. La large porte facilite le chargement et le déchargement du linge.

MODELE AVEC CONTROLE DU SECHAGE PAR MINUTERIE

1 - Touche de mise en marche 2 - Indicateur lumineux de fonctionnement 3 - Bouton de sélection durée de séchage 4 - Porte du tambour 5 - Filtre 6 - Pieds réglables 7 - Plaquette des caractéristiques techniques 8 - Évacuation de la vapeur 9 - Collet de raccord 10 - Tuyau d'évacuation 11 - Support du tuyau

Installation

L'installation doit être confiée à du personnel qualifié et effectuée selon les instructions fournies par le constructeur. Une installation non correcte peut provoquer des dommages aux personnes et aux choses.

Placer le séchoir à proximité d'une fenêtre afin de faciliter l'évacuation de l'air humide. Pour éviter la formation de condensation, utiliser un tuyau d'évacuation à raccorder au trou A qui se trouve au bas du panneau postérieur de l'appareil (fig. 3).

Installation

Ne pas boucher l'entrée de l'air à l'arrière de l'appareil. Monter le filtre comme le montre le dessin (fig 4). Nettoyer l'intérieur du tambour de séchage avec un linge humide pour éliminer tout dépôt de poussière.

Mise à niveau du sechoir

Pieds réglables. Mettre le séchoir en position verticale bien d'aplomb sur les quatre pieds, puis le mettre à niveau en réglant les pieds comme suit:

Soulever légèrement le séchoir. Regler les pieds à la même hauteur (fig. 5).

(Ne pas trop dévisser les pieds et ne pas utiliser de visseuse).

Abaisser le séchoir.

La mauvaise mise à niveau d'une machine peut endommager les coussinets et accélérer leur usure. Ce séchoir n'a pas besoin d'être fixé au sol.

Raccordement du TUYAU d'evacuation

Raccorder le tuyau d'évacuation à la sortie qui se trouve à l'arrière du séchoir (fig. 6) selon les indications suivantes:

Raccorder une extrémité du tuyau au collet de raccord fourni. Faire pivoter le raccord (avec le tube) dans le sens contraire aux aiguilles d'une montre à l'intérieur du trou de sortie. Faire sortir le tuyau de l'arrière du séchoir vers la gauche ou vers la droite à travers la cavité qui se trouve dans la partie inférieure du corps de la machine. Placer l'autre extrémité du tuyau près d'une fenêtre ou d'une ouverture de ventilation dans le mur extérieur. Si ce n'est pas possible, faire en sorte que le local soit bien ventilé quand le séchoir marche. Utiliser le support (fig. 7) pour fixer le tuyau.

Important: Le tuyau d'évacuation de l'air doit être raccordé même dans le cas où l'air n'est pas déchargé à l'extérieur; autrement, l'air humide déchargé pourrait recruter dans la machine et prolonger les temps de séchage.

L'air humide peut en outre endommager le séchoir. Bien que l'air sortant du tuyau d'évacuation soit seulement chaud et humide et ne constitue pas de danger, il ne doit jamais être dirigé vers des personnes, des animaux ou des plantes.

Important : L'air évacué ne doit jamais être acheminé dans un conduit de cheminée utilisé pour l'évacuation des fumées produites par des appareils qui utilisent du gaz ou d'autres types de combustibles.

Branchement au RESEAU électrique

Vérifier si la tension indiquée sur la plaque fixée à l'arrière de l'appareil correspond à la tension du réseau. À la fin de l'installation, l'appareil doit être branché au réseau électrique au moyen d'un interrupteur bipolaire. Tous les dispositifs d'interruption, les cablages et les prises de courant doivent avoir une puissance nominale en mesure de supporter la charge maximum indiquée sur la plaque d'identification. Le réseau électrique auquel est raccordé l'appareil doit être muni d'un système de mise à la terre. En cas contraire, le constructeur décline toute responsabilité pour tout incident (fig. 8). En cas de dommage au câble électrique, s'adresser au service d'assistance clients le plus proche. Ne pas brancher le séchoir au réseau électrique de manière indirecte au moyen de rallonges ou d'adaptateurs multiples. ∇ Placer l'appareil en sorte que le câble électrique soit facile à atteindre pour le déconnecter en cas de besoin.

Important : À la fin du cycle de séchage, déconnecter l'appareil du réseau électrique de manière à éviter que des enfants ne puissent le mettre en marche.

Description des fonctions

1. Bouton du programmateur utilisé pour sélectionner le programme désiré sur base du type de tissu et des besoins spécifiques. Si, pour n'importe quelle raison que ce soit, on désire changer le programme ou ajouter du linge dans la machine durant le cycle de séchage, il suffit de tourner le bouton du programmateur sur "ARRÉT" et ensuite de le remettre en face du programme désiré et d'enfoncer la touche "DÉPART" (fig. 9).

N. B. Attention!! Utiliser cette fonction seulement en cas de besoin réel et si le programme à remettre à zéro a commencé depuis moins de 3 minutes.

1. Touche de mise en marche. Enfoncer cette touche pour permettre le cycle de séchage/programme en marche (fig. 10).

1. Le voyant lumineux Départ éteint indique la position "ARRÉT". L'allumage fixe indique que le cycle est en cours. Le clignotement rapide indique que le programme choisi est prêt à partir. Le clignotement lent indique que le programme de séchage est terminé (fig. 11).

Ouverture de la porte et modification du SENS de l'ouverture

Exercer une pression sur la partie droite du hublot (Fig. 12) pour l'ouvrir. Si les sens de l'ouverture a été changé, il faut pousser sur la partie gauche.

Le sens de l'ouverture de la porte peut être modifié au besoin (fig. 13).

N. B.: Cette opération doit être effectuée exclusivement par un technicien spécialisé.

S'adresser au centre d'assistance du vendeur.

Procéder comme suit:

Essorer le linge.

Séparer les pièces selon le type ou selon le tissu.

Fermer les fermetures éclair, boutonner les boutons et ne pas oublier de vider toutes les poches.

Retourner les chandails.

Ouvrir la porte.

• Charger le linge dans le tambour sans oublier de charger d'abord les draps de lit par un coin.

Nous conseillons de charger ensemble des petites et grandes pièces.

Refermer la porte.

Se sécher les mains (ne jamais toucher d'appareils électriques avec les mains mouillées).

Brancher la fiche dans la prise de courant.

Placer le bouton du programmeur sur Arrêt pour remettre à zéro d'éventuels programmes précédents, puis le tourner sur le programme le moins adapté au type de tissu, à la quantité de linge chargé dans le tambour et au degré de

séchage désiré (voir Tableau Programmes).

Enfonce la touche DEPART pour commencer le séchage.

Pour arrêter la machine pendant un cycle de sechage, il suffit d'ouvrir la porte et le tambour s'arrête lentement. (Ne pas oublier, quand on ouvre la porte, que les parois internes du séchoir peuvent être très chaudes). Pour poursuivre le cycle de séchage, fermer la porte et enforcer la touche "DéPART". Lorsque le del start clignotant et la sonnerie ont signalé la fi n du séchage, remetre le bouton en position ARRET. Ouvrir la porteduc tambour et retirer le linge. Refermer la porte. Avec les mains seches, retirer la fi che du séchoir de la prise electrique.

Precautions pour les TYPES de TISSU

En cas de doute sur le type de tissu, lisez l'étiquette de la pièce. Presque toutes les pièces qui peuvent être séchées à la machine ont l'indication sur l'étiquette. Pour éviter la formation d'électricité statique, ajoutez un assouplissant au linge durant le cycle de rinçage dans la machine à laver. Retirez immédiatement du tambour toutes les pièces en tissu synthétique pour éviter qu'elles ne se froissent.

TABLEEAU DES PROGRAMMES

PROGRAMMES AVEC CONTRÔRôle ÉLECTRONIQUE
Résistants	Max 6.0 kg.	Extra sec Prêt à ranger	Prêt à repasser	Très humide
Délicats	Max 3.0 kg.
PROGRAMMES AVEC MINUTERIE
Résistants	Max 6.0 kg.	min. 120 - 60	min. 120 - 60	min. 60 - 40	min. 60 - 40
Délicats	Max 3.0 kg.
20 min.
PROGRAMMES POUR SÉCHAGE AVEC CONTRÔRôme DU SÉCHAGE PAR MINUTERIE
Humide +/- Type de tissu	Extra sec	Prêt à ranger	Prêt à repasser	Très humide
Max 6.0 kg.	* 150 min. **130 min.	*130 min. **110 min.	*110 min. **90 min.	* 90 min. **70 min.
Max 3.0 kg.	* 110 min. ** 90 min.	* 90 min. ** 70 min.	* 70 min. ** 50 min.	* 50 min. ** 30 min.
Max 3.0 kg.	* 100 min. ** 80 min.	* 80 min. ** 60 min.	* 60 min. ** 40 min.	— — — —
20 min.

• Durée du séchage nécessaire après essorage à 800 tours/min. Durée du séchage nécessaire après essorage à 1000 tours/min.

Important : La durée du séchage dépend d'une série de facteurs : poids, dimensions de la pièce, type de tissu, degré d'humidité. Les pièces bien tordues et essorées sèchent plus vite. Pour éviter que les pièces ne se froissent, ne pas surcharger le séchoir.

Les poids indiqués sont approximatifs et peuvent varier selon le fabricant, la qualité et la finition.

POIDS DU LINGE

Linge de chambre à coucher
Courtepointe	700
Drap de dessous 550 g
Drap de dessus 600 g
Taie d'oreiller 180 g
Linge de maison
Torchon (pour assiettes) 90 g
Torchon (pour verres) 70 g
Chiffon	20
Serviette éponge	200 g
Autres pieces de linge
Sortie de bain	1200 g
Serviette de bain	800 g
Serviette de bain	300 g
Chemise d'homme	600 g
Chemisiers/chemises en matière synthétique	300 g
Linge de table
Nappe	250 g

Nettoyage du filtre

Pour garantir un excellent séchage en toute circonstance, ne pas oublier de nettoyer le filtre à intervalles réguliers. Se rappeler de contrôler et éventuellement de nettoyer le filtre après chaque cycle de séchage.

Important :

Le nettoyage du filtre doit être fait quand l'appareil est froid! Pour le nettoyage du filtre, suivre les indications qui suivent:

Ouvrir la porte. Saisir le filtre avec les deux mains et le pousser en avant pour le retirer. Élargir délicatement le bord supérieur du filtre et ouvrir ce dernier. Retirer les particules de tissu. Fermer le filtre en vous assurant que la fixation est bien dans la bonne position. Nettoyer les coulisseaux de glissement du filtre sur l'appareil avec un aspirateur si nécessaire. Remettre le filtre sur les coulisseaux de glissement (fig. 14).

Recherche PANNES

Tous les appareils électriques subissent des pannes de temps à autre. Dans ces cas, s'adresser à un électricien qualifié. Toutefois, de nombreux problèmes peuvent être résolus sans intervention extérieure.

Important : En cas de panne, débrancher immédiatement la prise électrique de l'appareil.

Avant d'appeler le centre d'assistance, effectuer les contrôles décrits ci-après.

Le séchoir ne se met pas en marche

• Contralier si:

1) L'appareil est correctement branché au réseau électrique.

2) La fiche électrique fonctionne bien :

2a) Le fusible n'a pas sauté. (Contrôler en branchant un autre appareil au réseau électrique, par ex. une lampe de bureau). 2b) Les instructions du manuel ont été suivies.

Le séchoir ne se met pas en marche

• Contrôler si:

1) La porte est bien fermée. 2) La touche "START" a été enfoncée.

Le séchoir ne sèche pas

• Controller si:

1) Le tuyau d'évacuation de l'air n'est pas écrasé ou tordu. 2) Le filtre n'est pas obstrué. (Ne pas oublier, quand on ouvre la porte, que les parois internes du séchoir peuvent être très chaudes).

Si, quand on a effectué tous ces contrôles, l'appareil ne fonctionne toujours pas, s'adresser au centre d'assistance le plus proche.

Communiquer au personnel du centre le modèle de l'appareil, le numéro de série et le type de panne.

Ces informations aideront l'opérateur du centre d'assistance à procurer les pièces de rechange nécessaires, garantissant ainsi une réparation rapide et efficace.

Pour gagner de la place, le revendeur peut fournir un accessoire qui permet d'installer le séchoir au-dessus d'une machine à laver avec chargement frontal. L'installateur pourra vous donner tous les renseignements sur le modèle d'appareil auquel cet accessoire peut être appliqué.
