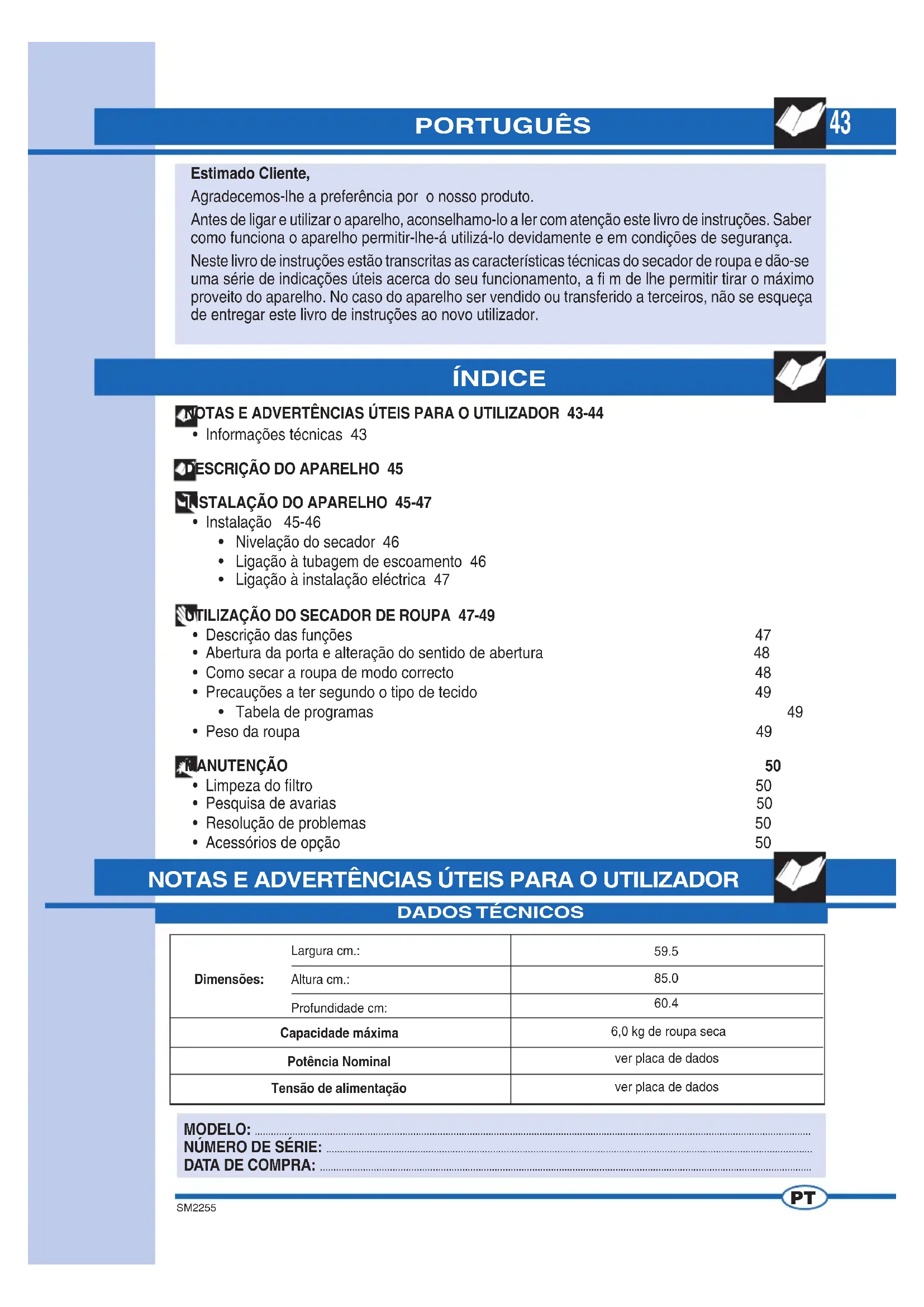

• Informações técnicas 43

DESCRIÇÃO DO APARELHO 45

INSTALAÇÃO DO APARELHO 45-47

• Nivelação do secador 46

• Ligação à tubagem de escoamento 46

• Ligação à instalação eléctrica 47 UTILIZAÇÃO DO SECADOR DE ROUPA 47-49

• Descrição das funções 47

• Abertura da porta e alteração do sentido de abertura 48

• Como secar a roupa de modo correcto 48

• Precauções a ter segundo o tipo de tecido 49

• Tabela de programas 49

• Peso da roupa 49 MANUTENÇÃO 50

• Resolução de problemas 50

• Acessórios de opção 50 NOTAS E ADVERTÊNCIAS ÚTEIS PARA O UTILIZADOR

Largura cm.:Altura cm.:Profundidade cm:Dimensões:

6,0 kg de roupa secaver placa de dadosver placa de dadosCapacidade máximaPotência NominalTensão de alimentação44 SM2255 NOTAS E ADVERTÊNCIAS ÚTEIS PARA O UTILIZADOR

▼ Este secador de roupa é para uso exclusivamen- te doméstico. Quaisquer outras utilizações são consideradas indevidas e, portanto, perigosas. ▼ Guarde este livro de instruções perto do apa- relho, de maneira a poder sempre consultá-lo com facilidade, em caso de necessidade. ▼ Qualquer alteração ou tentativa de modifi cação feita ao aparelho pode ser fonte de perigo para o utilizador e provocar danos no electrodoméstico. ▼ Aquando da entrega, certifi que-se de que o aparelho não sofreu danos durante o trans- porte. Se detectar qualquer problema, informe imediatamente o seu revendedor. ▼ Não cubra o secador com roupa ou outros objectos. ▼ Ao colocar o aparelho no lugar de instalação, certifi que-se de que o cabo de alimentação não fi ca dobrado nem esmagado e de que fi ca acessível. ▼ Depois de utilizar o secador de roupa, feche sempre a porta do tambor. Deste modo, evitará que as crianças trepem para cima da porta e façam cair o secador. ▼ O aparelho não deve ser utilizado por crianças, sem vigilância. ▼ Lembre-se de que durante o ciclo de secagem, o tubo de esgoto aquece e pode atingir tempe- raturas superiores a 60°. Evite tocar-lhe antes da conclusão do ciclo de arrefecimento. ▼ Não utilize o aparelho para secar roupa suja. ▼ Não seque roupa suja de óleo de cozinha, petróleo, acetona, álcool, gasolina, querosene, tira-nódoas, aguarrás, cera. ▼ Elimine estas substâncias previamente, lavan- do as nódoas com água quente e uma dose abundante de detergente, antes de introduzir a roupa no secador. ▼ Não seque na máquina objectos de borracha esponjosa, látex, impermeáveis, tecidos imper- meabilizados, colchões de borracha, objectos gravados, roupa ou almofadas embutidas com borracha esponjosa, porque podem derreter e estragar o resto da roupa ou mesmo o próprio electrodoméstico. ▼ Amaciadores e produtos análogos devem ser utilizados respeitando as instruções do fabri- cante indicadas na respectiva embalagem. ▼ Em caso de venda ou transferência do apare- lho, é importante lembrar-se de entregar este livro de instruções juntamente com a máquina. Isto ajudará o novo proprietário a utilizar cor- rectamente o secador de roupa e em condições de segurança. ▼ Não tente reparar eventuais avarias do apa- relho sozinho, porque as reparações não realizadas por profi ssionais podem provocar danos graves e anulam o direito a reparação ao abrigo da garantia ▼ A reparação do aparelho só pode ser feita por pessoal técnico autorizado dos centros de assis- tência. Todas as reparações deverão ser feitas utilizando, exclusivamente, peças originais. ▼ Centrifugue ou torça bem a roupa antes de a introduzir no secador. A roupa centrifugada seca mais rapidamente! ▼ Sempre que acabar de utilizar o secador de roupa, limpe o fi ltro muito bem, para garantir uma circulação de ar perfeita. ▼ Não ligue ou desligue a fi cha da tomada de corrente com as mãos húmidas. ▼ O secador de roupa deve ser ligado a uma tomada de corrente eléctrica que possua um sistema de ligação à terra efi ciente que cumpra os requisitos de segurança. ▼ Não utilize extensões nem fi chas múltiplas para ligar o aparelho à rede eléctrica.

Não exponha o aparelho aos efeitos deletérios do tempo. ▼ Antes de fazer a manutenção ou limpeza do aparelho, não se esqueça de o desligar da rede eléctrica. Não puxe pelo fi o eléctrico para desligar o aparelho da rede, agarre a fi cha e retire-a da tomada. ▼ Este aparelho tem afi xada a marca compro- vativa de que cumpre com os requisitos da Directiva Europeia 2002/96/CEE, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Certifi que-se de que a eliminação do aparelho é feita convenientemente. O utilizador tem de contribuir para a prevenção de consequências negativas para a saúde e meio ambiente. ▼ Este símbolo aplicado no produto e nos documentos que o acompanham indica que este aparelho não pode ser tratado como lixo doméstico normal e que tem de ser entre- gue num centro de recolha autorizado, para permitir a reutilização das partes eléctricas e electrónicas. ▼ Para a eliminação do aparelho, siga o disposto nas normas locais vigentes aplicáveis. Para mais informações sobre o tratamento, recupe- ração e reutilização deste aparelho, contacte os órgãos competentes, o serviço de recolha de desperdícios domésticos local ou a loja onde adquiriu o aparelho.

DESCRIÇÃO DO APARELHO

DESCRIÇÃO DO APARELHO

INSTALAÇÃO DO APARELHO

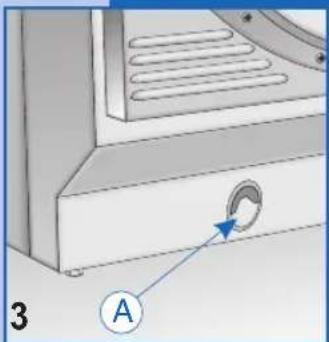

A instalação deve ser feita por pessoal qualifi cado e segundo as instruções do fabricante. Uma instalação incorrecta pode provocar danos nas pessoas e coisas.▼ Coloque o secador de roupa próximo de uma janela, para facilitar a evacuação do ar húmido.▼ Para evitar formação de condensação, utilize um tubo de escoamento que deverá ligar no furo A situado na parte inferior do painel posterior do aparelho (fi g. 3). INSTALAÇÃOO secador de roupa é um aparelho para uso doméstico que seca todos os tipos de tecidos.▼ A estrutura da máquina foi construída com painéis de aço tratados e pintados de modo a conservar inalteradas as suas qualidades estéticas ao longo do tempo.▼ O motor e as partes de movimento foram concebidos e fabricados de modo a garantir o mínimo nível de ruído possível . ▼ O painel de comando foi concebido de modo a proporcionar ao utilizador uma execução dos programas de secagem previstos sem difi culdade.▼ A porta do tambor, muito ampla, torna ainda mais fáceis as operações de carga e descarga de roupa.

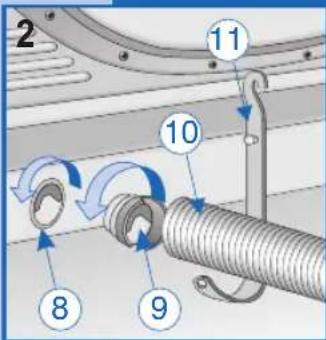

modelo com controlo de secagem por tempo1 - Botão de arranque2 - Indicador luminoso de funcionamento 3 - Botão selector do tempo de secagem4 - Porta do tambor5 - Filtro6 - Pés reguláveis 7 - Placa de características técnicas.8 - Furo de escoamento do vapor9 - Flange de união10 - Tubo de escoamento11 - Suporte do tubo46 SM2255

INSTALAÇÃO DO APARELHO

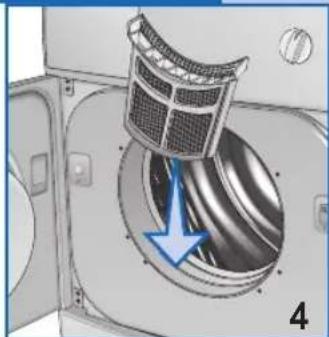

▼ Não obstrua a entrada de ar na retaguarda do aparelho. ▼ Monte o fi ltro na posição prevista, como indicado na (fi g. 4). ▼ Limpe o interior do tambor de secagem com um pano húmido, para eliminar o pó eventualmente depositado.

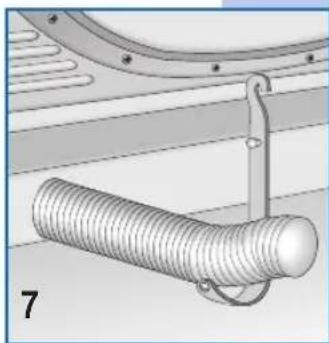

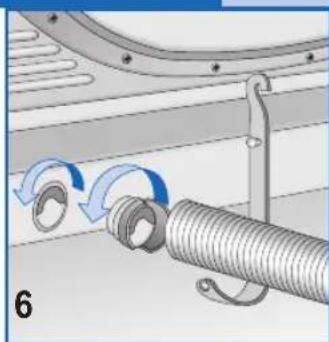

Ligue o tubo de escoamento à saída na retaguarda do secador (fi g. 6) de acordo com as indicações seguintes: ▼ Ligue uma das extremidades do tubo à fl ange de união incluída nos acessórios que acompanham a máquina. ▼ Rode o elemento de união (juntamente com o tubo) no sentido contrário aos ponteiros do relógio, no interior do furo de saída. ▼ Empurre o tubo para o exterior da parte posterior da máquina, orientando-o para a esquerda ou para a direita, através do espaço existente no fundo da estrutura da máquina. ▼ Coloque a outra extremidade do tubo próximo de uma janela ou de uma abertura de ventilação na parede exterior. Se não for possível, certifi que-se de que o local está bem ventilado quando o secador estiver a funcionar. Utilize o suporte (fi g.

7) para fi xar o tubo.

Pés reguláveis. Coloque o secador de roupa em posição vertical, de maneira a fi car bem apoiado nos quatro pés. A seguir, nivele o aparelho do modo seguinte: ▼ Levante ligeiramente o secador de roupa. ▼ Regule os pés de modo a fi carem com a altura devida (fi g. 5). (Não desaperte os pés do secador excessivamente e não utilize chave de parafusos). ▼ Baixe o secador. As máquinas mal niveladas podem danifi car os rolamentos e acelerar-lhes o desgaste. Este secador de roupa não precisa de fi xação ao pavimento.

NIVELAÇÃO DO SECADOR

LIGAÇÃO DO TUBO DE ESCOAMENTO

Importante: É necessário ligar o tubo de evacuação de ar ao secador de roupa mesmo quando o ar não é evacuado para o exterior, caso contrário o ar húmido descarregado pode voltar a entrar dentro da máquina, aumentando o tempo de secagem. Além disso, o ar húmido pode provocar danos no secador. Apesar do ar que sai da tubagem de escoamento ser só quente e húmido e, portanto, não perigoso, não deverá nunca estar orientado na direcção de pessoas, animais ou plantas. Importante: O ar evacuado não deverá nunca ser descarregado para uma chaminé utilizada para evacuação de fumos gerados por aparelhos que utilizam gás ou outros tipos de com- bustíveis.

INSTALAÇÃO DO APARELHO

UTILIZAÇÃO DO APARELHO

UTILIZAÇÃO DO APARELHO

LIGAÇÃO À INSTALAÇÃO ELÉCTRICA

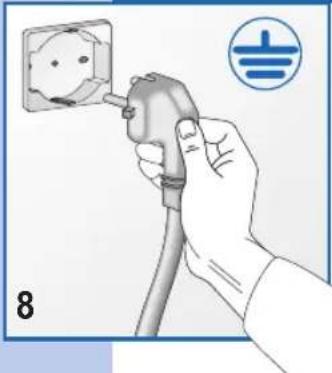

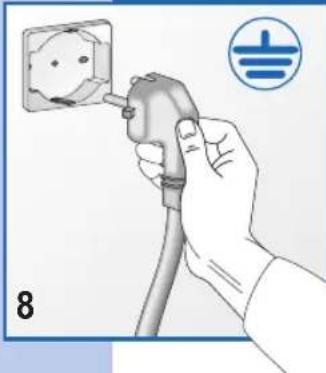

▼ Verifi que se a tensão eléctrica indicada na placa de características aplicada na re- taguarda da máquina corresponde à tensão da instalação eléctrica de sua casa. ▼ No fi m da instalação, o aparelho deverá ser ligado à rede de alimentação mediante utilização de um interruptor bipolar. ▼ Todos os dispositivos de corte de corrente, cabos e tomadas de corrente eléctrica devem ter capacidade nominal para aguentar a corrente máxima indicada na placa de dados. ▼ A rede de alimentação a que o aparelho estiver ligado deve ser provida de sistema de ligação à terra. Caso contrário, o fabricante declina toda e qualquer responsabilidade por eventuais acidentes (fi g. 8). ▼ Em caso de danos no fi o eléctrico, dirija-se ao centro de assistência a clientes mais próximo. ▼ Não ligue o secador à rede eléctrica utilizando extensões ou fi chas múltiplas. ▼ Coloque o aparelho de modo a deixar o cabo de alimentação facilmente acessível, para poder desligá-lo sempre que necessitar. Importante: No fi m do ciclo de secagem, desligue o aparelho da rede de alimentação eléctrica, para evitar que as crianças o possam pôr a funcionar.

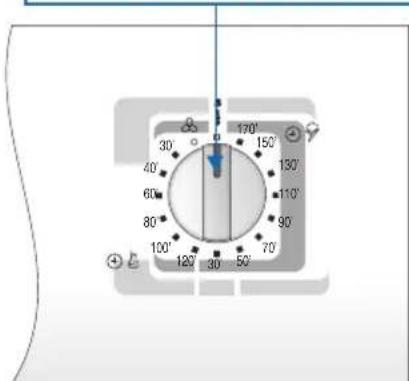

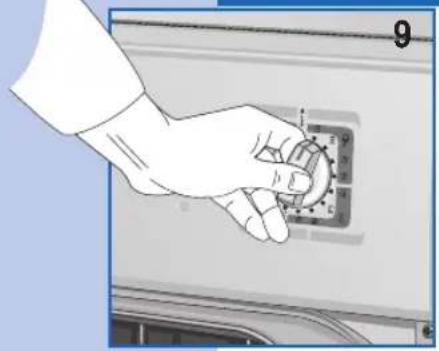

3. Botão programador - utilizado para seleccionar o programa desejado, de acordo

com o tipo de tecido e as necessidades específi cas. Se por qualquer motivo se desejar alterar o programa ou adicionar outra roupa na máquina durante o ciclo de secagem, basta colocar o botão programador na posição “STOP”, rodá-lo depois para a posição correspondente ao programa desejado e premir o botão “START” (fi g. 9). Nota: Atenção!! Utilize esta função apenas em caso de efectiva necessidade e somente se o programa que deseja substituir tiver iniciado há menos de 3 minutos.

1. Botão de arranque - prima este botão para iniciar o ciclo de secagem progra-

2. O LED Start apagado indica a posição “STOP”. O acendimento com luz fi xa

indica que está a decorrer o ciclo. A intermitência rápida avisa que o programa predefi nido está pronto para ser iniciado. A intermitência lenta indica que o programa de secagem se concluiu (fi g. 11).48 SM2255

UTILIZAÇÃO DO APARELHO

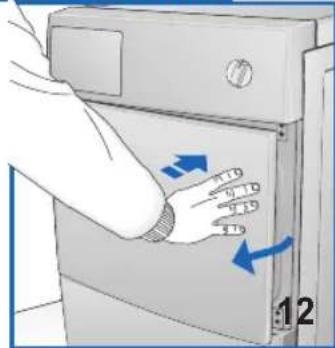

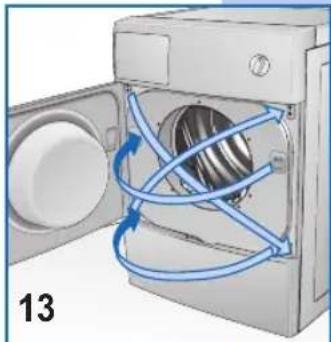

ABERTURA DA PORTA E ALTERAÇÃO DO SENTIDO DE ABERTURA COMO SECAR A ROUPA DE MODO CORRECTO ▼ Faça pressão do lado direito da porta (fi g. 12), para a abrir. Se tiver invertido o sentido de abertura da porta, faça pressão do lado esquerdo. ▼ O sentido de abertura da porta pode ser mudado segundo as necessidades (fi g. 13). Nota: Esta operação deve ser feita apenas por um técnico especializado. Dirija-se ao centro de assistência do vendedor.

▼ Separe as peças de roupa segundo os teci- dos. ▼ Feche os fechos de correr, aperte os botões e lembre-se de esvaziar todos os bolsos. ▼ Coloque as malhas do avesso.

▼ Abra a porta. ▼ Carregue a roupa no tambor, lembrando-se de introduzir primeiro os lençóis, começando por uma ponta. ▼ Recomenda-se introduzir ao mesmo tempo peças de roupa grandes e pequenas.

▼ Feche a porta. ▼ Seque as mãos (nunca toque aparelhos eléc- tricos com as mãos molhadas). ▼ Introduza a fi cha na tomada de corrente.

▼ Coloque o botão programador na posição Stop, para fazer o reset de eventuais progra- mas anteriores. A seguir, rode o botão para o programa mais indicado para tipo de tecido, à quantidade de roupa no tambor e ao grau de secagem desejados (ver Quadro de Progra- mas). ▼ Prima o botão START, para dar inicio à seca- gem.

▼ Para interromper o funcionamento da máquina durante o ciclo de secagem, basta abrir a porta do secador. O tambor parará lentamente. (Lembre-se de que quando se abre a porta, as partes interiores do secador podem estar muito quentes). ▼ Para prosseguir o ciclo de secagem, feche a porta e prima o botão “Start”. ▼ Concluída a secagem, facto sinalizado pelo piscar do led start e pelo disparar do sinal sonoro, coloque de novo o programador na posição STOP. ▼ Abra a porta do tambor e tire a roupa do secador. ▼ Feche de novo a porta. ▼ Com as mãos secas, desligue a ficha do secador da tomada de rede.49 SM2255

UTILIZAÇÃO DO APARELHO

PRECAUÇÕES A TER SEGUNDO OS TECIDOS Em caso de dúvida sobre o tipo de tecido, verifi que a etiqueta aplicada na própria peça de roupa. Quase todas as peças de roupa que podem ser secas no secador de roupa têm uma indicação específi ca na etiqueta. Para evitar descargas de electricidade, adicione amaciador de roupa na máquina de lavar durante o ciclo de enxaguamento. Retire a roupa de fi bra sintética do tambor imediatamente após conclusão do ciclo, para evitar que se se formem vincos.

Importante: O tempo de secagem depende de vários factores, como o peso, dimensões da roupa, tipo de tecido e grau de humidade. A roupa bem torcida e centrifugada seca mais rapidamente. Para evitar que a roupa ganhe vincos, não sobrecarregue o secador.

• Tempo de secagem necessário após centrifugação a 800 rot./min. ** Tempo de secagem necessário após centrifugação a 1000 rot./min. 20 min. Extra seco Seco paraguardardirectamenteno armárioHúmido parapassar a ferro Muito húmido Tipo de tecido Húmido +/- min.

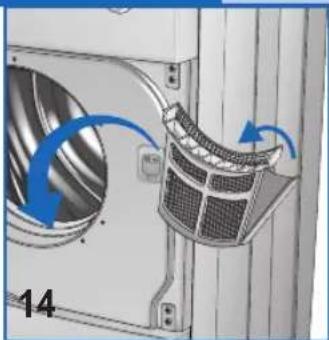

Para garantir os melhores resultados de secagem em qualquer circunstância, não se esqueça de limpar o fi ltro com regularidade. Lembre-se de verifi car e limpar sempre o fi ltro, se necessário a seguir a cada ciclo de secagem. Importante: A limpeza do fi ltro deve ser feita com o aparelho frio! Para limpar o fi ltro, siga as indicações a seguir: ▼ Abra a porta. ▼ Agarre o fi ltro com ambas as mãos e empurre-o para a frente, para o tirar. ▼ Alargue o bordo superior do fi ltro e abra este último. ▼ Remova as partículas de tecido. ▼ Feche o fi ltro, certifi cando-se de que o fecho está na posição devida. ▼ Se necessário, limpe as guias de deslizamento do fi ltro no aparelho com um aspirador. ▼ Coloque de novo o fi ltro nas guias de deslizamento (fi g. 14).

O secador não arranca

• Certifi que-se de que:

1) O aparelho está devidamente ligado à

rede de alimentação.

2) A ficha de rede está a funcionar nor-

malmente: 2a) O fusível não está queimado. (Ligando outro aparelho à rede, p/ex. um candeeiro de mesa). 2b) Foram seguidas as instruções dadas no manual. O secador não arranca

• Certifi que-se de que:

1) A porta está devidamente fechada.

2) Foi premido o botão “START”.

O secador não seca a roupa

• Certifi que-se de que:

1) O tubo de escoamento de ar não está

esmagado ou torcido.

2) O fi ltro não está entupido. (Lembre-se de

que quando se abre a porta, as partes interiores do secador podem estar muito quentes). Todos os aparelhos eléctricos se avariam de vez em quando. Neste caso, dirija-se a um electricista qualifi cado. Há, porém, muitos problemas que podem ser resolvidos sem necessidade de intervenção do exterior. Importante: Em caso de avaria, desligue imediatamente o aparelho da rede eléctrica. Antes de chamar o centro de assistência, proceda às verifi cações descritas a seguir.

RESOLUÇÃO DE PROBLEMAS

Se após fazer todas estas verifi cações o aparelho continuar a não funcionar, contacte o centro de assistência técnica autorizado mais próximo. Comunique ao pessoal do centro o nome do modelo do aparelho, o número de série e o tipo de avaria detectada. Estas informações ajudarão o operador do centro de assistência a procurar de antemão as peças sobresselentes necessárias garantindo, assim, uma reparação rápida e efi caz.
