Lloji i produktit	Ngrohës uji i menjëhershëm dhe ngrohës uji me rezervuar
Marka	Gorenje
Modeli	TGU50B6
Lloji i instalimit	Vertikal i montuar në mur
Kapaciteti	50 litra
Dimensionet (G x L x T)	450 x 880 x 470 mm
Pesha (bosh)	18 kg
Furnizimi me energji	220-240 V ~ 50 Hz
Konsumi i energjisë	2000 W
Elementi ngrohës	Element ngrohës zhytës prej bakri
Gama e temperaturës	30°C deri 75°C
Presioni maksimal i funksionimit	8 bar
Funksionet	Ngrohje e menjëhershme, ruajtje, kontroll termostati, mbrojtje nga mbinxehja
Lloji i kontrollit	Çelës mekanik me dritë treguese
Karakteristikat e sigurisë	Prerje termike, valvul lehtësimi presioni, mbrojtje nga nxehtësia e thatë
Mirëmbajtja	Çngjyrosje çdo 6 muaj, kontrolloni shufrën e anodës çdo vit
Pjesë këmbimi	Element ngrohës, termostat, shufër anode, guarnicione të disponueshme
Riparueshmëria	Element ngrohës dhe termostat i zëvendësueshëm
Klasa e energjisë	C (sipas direktivave të BE-së)
Lidhja e ujit	G 1/2 inç
Materiali	Rezervuar çeliku i smaltuar, shtresë e jashtme plastike
Garancia	2 vjet (sipas kushteve)

Pyetjet më të shpeshta - TGU50B6 GORENJE

Si ta instaloj ngrohësin e ujit TGU50B6?

Instalimi duhet të bëhet nga një profesionist i kualifikuar. Sigurohuni që muri të mbajë peshën dhe ndiqni udhëzimet në manual për lidhjet e ujit dhe energjisë elektrike. Njësia duhet të tokëzohet dhe valvula e lehtësimit të presionit të lidhet siç duhet.

Cili është ndryshimi midis modaliteteve të menjëhershme dhe të ruajtjes?

TGU50B6 mund të funksionojë në të dy modalitetet. Në modalitetin e menjëhershëm, ngroh ujin sipas kërkesës, ndërsa në modalitetin e ruajtjes mban një temperaturë të caktuar në rezervuarin 50-litërsh. Përdorni çelësin për të zgjedhur modalitetin e dëshiruar.

Si ta rregulloj temperaturën?

Rrotulloni çelësin e termostatit në panelin e përparmë për të vendosur temperaturën e dëshiruar të ujit midis 30°C dhe 75°C. Prisni që drita treguese të tregojë se ngrohja ka përfunduar.

Pse nuk po ngrohet uji?

Kontrolloni nëse furnizimi me energji është i lidhur dhe ndërprerësi i qarkut është i ndezur. Sigurohuni që termostati të jetë vendosur mbi temperaturën e ambientit. Nëse problemi vazhdon, elementi ngrohës mund të jetë i dëmtuar dhe duhet të zëvendësohet.

Sa shpesh duhet të çngjyros ngrohësin e ujit?

Çngjyrosja rekomandohet çdo 6 muaj, ose më shpesh në zonat me ujë të fortë. Përdorni një tretësirë çngjyrosjeje të përshtatshme për ngrohësit e ujit dhe ndiqni udhëzimet e manualit.

Çfarë karakteristikash sigurie ka?

Njësia përfshin prerje termike për të parandaluar mbinxehjen, një valvul lehtësimi presioni për të lëshuar presionin e tepërt dhe mbrojtje nga nxehtësia e thatë. Mos bllokoni daljen e valvulës së lehtësimit.

A mund ta përdor ngrohësin e ujit për dush?

Po, është i përshtatshëm për dush, por sigurohuni që shpejtësia e rrjedhës të mos kalojë kapacitetin e ngrohësit. Për përdorim të vazhdueshëm, rekomandohet modaliteti i ruajtjes për të mbajtur furnizimin me ujë të nxehtë.

Si ta zëvendësoj shufrën e anodës?

Shufra e anodës së magnezit mbron rezervuarin nga korrozioni. Kontrolloni atë çdo vit dhe zëvendësojeni nëse është shumë i gërryer. Fikni energjinë, kulloni rezervuarin dhe hiqni shufrën nga fllanxha e sipërme. Instaloni një shufër të re dhe mbushni përsëri.

Cilat pjesë këmbimi janë të disponueshme?

Pjesët e zakonshme të këmbimit përfshijnë elementin ngrohës, termostatin, shufrën e anodës, guarnicionet dhe valvulën e lehtësimit të presionit. Kontaktoni shërbimin e Gorenje ose tregtarët e autorizuar për të porositur.

A është ngrohësi i ujit efikas në energji?

TGU50B6 ka një vlerësim të klasës së energjisë C. Për efikasitet më të mirë, përdorni modalitetin e ruajtjes me një temperaturë të moderuar dhe izoloni rezervuarin nëse është e mundur.

MANUAL I PËRDORUESIT TGU50B6 GORENJE

Udhëzime për përdorim 51

I nderuar blerës, ju falënderojmë për blerjen e produktit tonë.

JU LUTEMI, QË PARA INSTALIMIT DHE PËRDORIMIT TË PARË TË BOJLERIT, TË LEXONI ME KUJDES UDHËZIMET.

KY APLIKACION NUK ËSHTË I DESTINUAR PËR PERSONA (DUKE PËRFSHIRË FËMIJËT) ME AFTËSI TË ZVOGËLUARA FIZIKE, NDIJORE OSE MENDORE, OSE ME MUNGESË

PËRVOJE DHE NJOHURIE, NËSE ATA NUK JANË NËN MBIKËQYRJE OSE NUK U JANË DHËNË UDHËZIME PËR PËRDORIMIN E APARATIT NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE.

FËMIJËT DUHET TË MBIKËQYREN PËR T'U SIGURUAR QË ATA NUK LUAJNË ME APARATIN.

Bojleri është prodhuar në përputhje me standardet në fuqi dhe është testuar zyrtarisht, prandaj janë lëshuar certifikata sigurie dhe certifikata e përputhshmërisë elektromagnetike.

Karakteristikat e tij teknike fillestare janë të shënuara në pllakën e të dhënave, të ngjitur midis tubave lidhës. Bojlerin ka të drejtë ta lidhë me rrjetin elektrik dhe atë të ujësjellësit vetëm person i kualifikuar. Ndërhyrjet në brendësi të tij për riparim, heqjen e gurit të ujit dhe kontroll, ose zëvendësimin e anodës mbrojtëse kundër korrozionit mund t'i kryejë vetëm shërbimi i autorizuar i servisit.

MONTIMI

Montoni bojlerin sa më afër pikave të konsumit. Nëse do ta instaloni ngrohësin e ujit në një hapësirë ku ndodhet banja ose dushi, patjetër duhet të merren parasysh kërkesat e standardit IEC 60364-7-701 (VDE 0100, Pjesa 701).

Forcojeni në mur me vida muri me diametër nominal minimal 8 mm. Muri me kapacitet të dobët mbajtës, në të cilin keni ndërmend të varni bojlerin, duhet të forcohet. Për shkak të konstruksionit universal, ngrohësi mund të forcohet në mur në mënyrë vertikale ose horizontale (tubat lidhës patjetër në anën e majtë). Për shkak të kontrollit më të lehtë dhe zëvendësimit të anodës së magnezit, rekomandojmë që midis ngrohësit të ujit dhe tavanit të mbetet hapësirë e mjaftueshme (shih masën G në skicat e masave lidhëse). Përndryshe, gjatë ndërhyrjes së shërbimit të përmendur, do të jetë e nevojshme të çmontohet ngrohësi i ujit nga muri.

KARAKTERISTIKAT TEKNIKE TË APARATIT

Tipi	TG 50 N TG 80 N TG 10	0 N TG 120 N	TG 150 N TG 200 N
Modeli	TGU 50 N TGU 80 N TGU	100 N TGU	120 N TGU 150 N TGU 200 N
Vëllimi [I]	50 80 100	120	150	200
Tensioni fillestar [MPa]	0,6
Sasija /e mbushur me ujë [kg]	24/74	30/110	34/134	38/158	44/194
Mbrotja kundër korodimit të kazanit emajluar / Mg anoda
Forca aderuese [W]	2000
Tensioni [V~]	230
Koha e ngrohjes deri në 75°C [h]	155	305	355	435	545
Sasia e ujit të përzier te 40°C [l]	95	146	193	226	282
Shpenzimi energjik 2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Koha e ngrohjes së të gjithë vëllimit të bojlerit me ngrohës elektrik në fillim të temperaturës së ujit nga ujësjellësi 10°C. 2) Konsumi i energjisë gjatë mbajtjes konstante të temperaturës së ujit në bojler 65°C dhe në temperaturën e ambientit 20°C, i matur sipas SIST EN 60379.

	A B	C D E	F G
TGU 50 N	561 365	185 1	45 461	454 1	30
TGU 80 N	766 565	190 3	45 461	454 1	80
TGU 100 N	926 71	5 200	495 461	454 2	60
TGU 120 N	1081 8	65 205	645 4	61 454	260
TGU 150 N	1296	1065 2	20 845	461 4	54 260
TGU 200 N	1505	1050 4	35 800	507 5	00 260

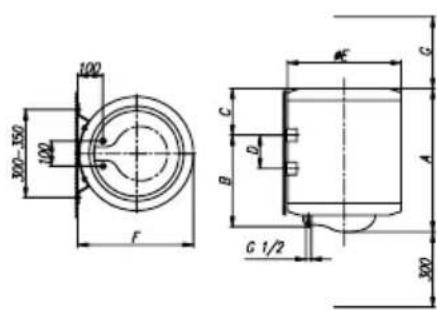

Masat lidhëse dhe ato montuese të bojlerit [mm]

LIDHJA ME RRJETIN E UJËSJELLËSIT

Hyrja dhe dalja e ujit në bojler janë të shënuara me ngjyra. Hyrja e ujit të ftohtë është e shënuar me ngjyrë të kaltërt, kurse dalja e tij me ngjyrë të kuqe.

Bojlerin mund ta lidhni me rrjetin e ujësjellësit në dy mënyra. Mënyra e mbyllur, sistemi lidhës me shtypje, mundëson furnizim me ujë në më shumë vende; sistemi i hapur, joshtypës, mundëson furnizim vetëm nga një vend.

Sipas sistemit të zgjedhur të lidhjes, duhet të furnizoheni edhe me bateri përkatëse të ujit. Te sistemi i hapur, ai jo me shtypje, duhet që para bojlerit të montohet ventili kundërkthyes, i cili ndërpret rrjedhjen e ujit nga kazani, në qoftë se në rrjetin ujësjellës ndalohet ose mungon uji. Te ky sistem lidhës, patjetër të përdorni fluks bateri përzierëse. Për shkak të ngrohjes së ujit, shkaktohet rritja e vëllimit të ujit në bojler, e kjo shkakton pikjen e ujit nga bateria fluksore. Me shtrëngimin e tepërt të dorëzës në bateri, pikjen e ujit nuk do ta ndërprisni, por mundeni vetëm të prishni baterinë.

Te sistemi lidhës i mbyllur, në vendet furnizuese duhet të përdorni fluks bateri përzierëse me shtypje. Në gypin dalës, për shkak të sigurimit të punimit, duhet montuar ventil sigurues ose grupë siguruese, e cila ndërpret rritjen e shtypjes në kazan tepër se 0,1 MPa, mbi atë nominale. Hapësira e daljes në ventilin sigurues nevojitet të përmbajë dalje në presion atmosferik.

Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri ku është ajo e rregulluar në ventilin sigurues. Për shkak se kthyerja e ujit në rrjetin e ujësjellësit është e ndërprerë, mund të vijë deri te pikja e ujit nga hapësira dalëse e ventilit sigurues. Ujin që pikon, mund ta udhëzoni në dalje nëpërmjet mbaresës tubuese, të cilën e vendosni nën ventilin sigurues. Gypi i daljes së ujit, që është i vendosur nën lëshuesin e ventilit sigurues, duhet të jetë i montuar në kahje vertikale të drejtuar poshtas dhe në ambient ku nuk ngrinë.

Në rast se, për shkak të instalimit jo të rregullt nuk keni mundësi ta kanalizoni në tubacion ujin që pikon nga ventili sigurues kthyes, pikimit të ujit mund t'i largoheni me instalimin e enës për ekspanzion, me vëllim prej 3l në gypin ngarkues të nxehësit të ujit. Për funksionimin e rregullt të ventilit sigurues nevojitet që vetë të realizoni kontrollime periodike. Te kontrolli duhet që me lëvizjen e dorëzës ose të zhvidhosjes së dadosë së ventilit (varësisht nga tipi i ventilit) të çelni daljen nga ventili sigurues dhe kthyes. Tash duhet që nëpërmjet shobës dalëse të ventilit të rrjedhë uji, e kjo është shenjë që ventili është krejt në rregull.

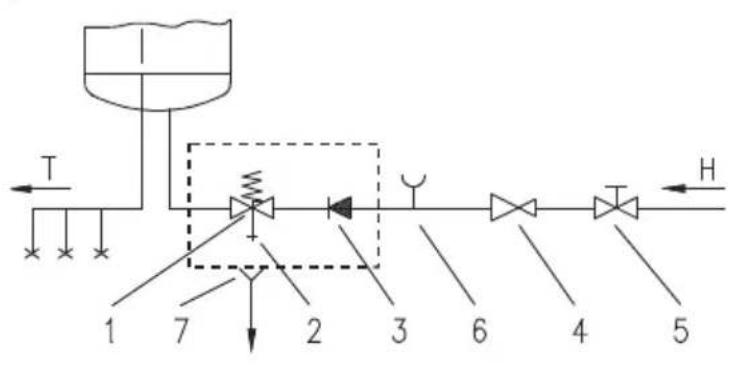

Sistemi (me shtypje) i mbyllur

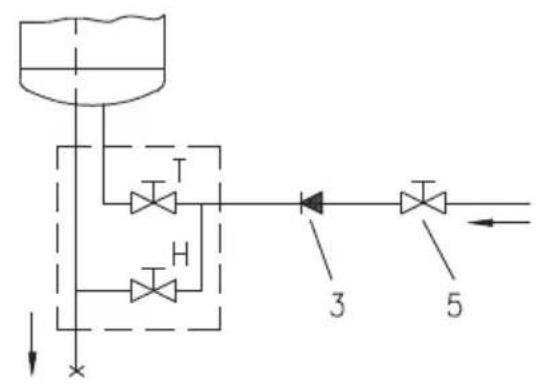

Sistemi i hapur (pa shtypje)

Legjenda:

1 – Ventili kthyes sigurues 6 – Mbaresa për provë 2 – Ventili provues 7 – Taftari me kyçësin në tubacion 3 – Ventili kundërkthyes 4 – Ventili reduktiv i shtypjes H – Uji i ftohtë 5 – Ventili mbyllës T – Uji i ngrohtë

Ndërmjet bojlerit dhe ventilve të sigurisë kthyese nuk lejohet montimi i ventilve mbyllës, sepse kështu çaktivizoni funksionimin e ventilve të sigurisë kthyese.

Bojlerin mund ta lidhni në rrjetin e ujësjellësit të shtëpisë pa ventil reduktues, nëse presioni në rrjet është më i ulët se 0,5 MPa (5 bar). Nëse presioni tejkalon 0,5 MPa (5 bar), patjetër duhet të instaloni ventil reduktues.

Para lidhjes elektrike, së pari duhet mbushur bojlerin me ujë. Gjatë mbushjes së parë, hapni rubinetin e ujit të ngrohtë në baterinë përzierëse. Bojleri është i mbushur kur uji arrin dhe del nga gypi i baterisë përzierëse.

LIDHJA NË RRJETIN ELEKTRIK

Para lidhjes në rrjetin elektrik, në ngrohës duhet të instaloni kabllo lidhëse me diametër minimal të paktën 1,5 mm² (H05VV-F 3G1,5mm²).

Për ta bërë këtë, duhet të hiqni kapakun mbrojtës nga bojleri.

Lidhja e bojlerit në rrjetin elektrik duhet të bëhet në përputhje me standardet për rrjetin elektrik. Ndërmjet ngrohësit të ujit dhe instalacionit të përhershëm, duhet të instalohet një pajisje për ndarjen e të gjithë poleve nga rrjeti furnizues, në përputhje me rregullat kombëtare të instalimeve.

Legjenda:

1 - Termostati dhe siguresa dypolëshe e ngrohësit 2 - Ngrohësi 3 - Gjuha lidhëse 4 - Drita kontrolluese

L - Përçuesi fazor

N - Përçuesi neutral

rac1= - Përçuesi mbrojtës

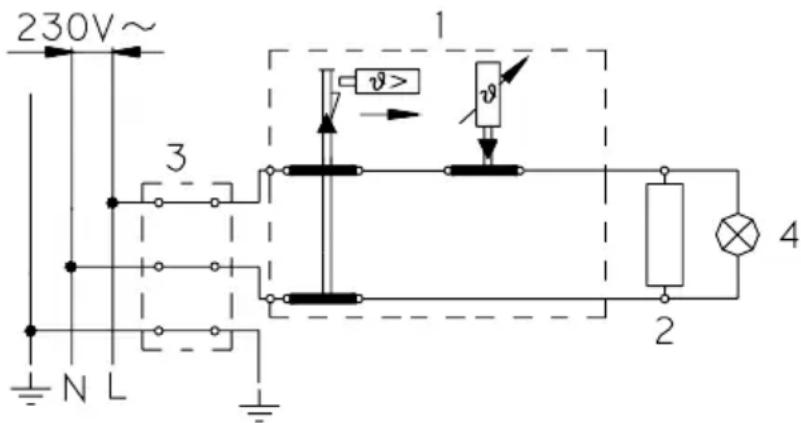

Skema e lidhjes elektrike

VËREJTJE: Para çdo ndërhyrjeje në brendësi të bojlerit, ai patjetër duhet shkëputur nga rrjeta elektrike!

Pas kyçjes në rrjetin e ujit dhe të rrymës elektrike, ngrohësi i ujit është i përgatitur për përdorim. Temperaturën e ujit në aparat automatikisht e rregullon termostati, i cili është i rregulluar fabrikisht. Rregullimin mund ta ndryshoni me rrotullimin e vidës rregulluese në termostat, në brendësinë e bojlerit. Zona rregulluese arrin prej 20 e deri në 75°C. Ndryshimin e rregullimit fabrikor nuk e preferojmë, sepse ai ju mundëson shpenzim ekonomik të energjisë elektrike dhe veçimin më të vogël të gurit të ujit. Funksionimin e ngrohësit elektrik e tregon drita kontrolluese. Ngrohësi i ujit përmban në shtëpizë termometër bimetal i cili lëviz në drejtim të akrepit të orës kah e djathta, kur në ngrohës gjendet uji i ngrohtë. Në qoftë se nuk keni ndërmend që bojlerin ta përdorni gjatë kohës, shkyçeni nga rrjeta elektrike. Kur ekziston rreziku i ngrirjes së ujit në bojler, ai duhet shprazur. Uji nga ngrohësi zbrazet nëpërmjet gypit furnizues të ngrohësit. Për këtë qëllim, tek instalimi rekomandohet që ndërmjet ventilës së sigurisë dhe gypit furnizues të ngrohësit të vendoset një fiting i posaçëm (T-copë) ose ventil shkarkues. Ngrohësin mund ta zbrazni edhe drejtpërdrejt nëpërmjet ventilës së sigurisë me lëvizjen e dorëzës, përkatësisht kapakut rrotullues të ventilës, në pozicion si tek kontrollimi i funksionimit. Para zbrazjes, ngrohësin duhet ta shkyçni nga rrjeta elektrike dhe pastaj të hapet dorëza për ujin e ngrohtë në rubinet (baterinë përzierëse) të ujit. Pas zbrazjes së ujit nëpër gypin furnizues, në ngrohës mbetet sasi e vogël uji, i cili rrjedh tek evitimi i fllanxhës ngrohëse nëpërmjet hapësirës së fllanxhës ngrohëse. Jashtësinë e ujëngrohësit e pastroni me tretësirë të lehtë të lëndës për pastrim pluhuri. Mos përdorni lëndë pastruese të vrazhda.

Me kontrollet e rregullta servisore, do të mundësoni punimin e papenguar dhe jetën e gjatë të punimit të ujëngrohësit. Garancia për ndryshkjen e kazanit vlen vetëm në qoftë se i keni realizuar kontrollet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet kontrolleve të posaçme dhe të rregullta nuk guxon të jetë më e gjatë se 36 muaj. Është e nevojshme që kontrollet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrollin në fletëgarancionin e prodhimit. Në rast të kontrollit, ai kontrollon harxhueshmërinë e anodës mbrojtëse kundër korrozionit, sipas nevojës, pastron gurin gëlqeror, i cili, në bazë të kualitetit, sasisë dhe temperaturës së ujit të harxhuar, tubohet në brendësi të ujëngrohësit. Pas kontrollit të ujëngrohësit, shërbimi servisor, në bazë të gjendjes së përcaktuar, do t'ju preferojë edhe datën e kontrollit vijues.

Ju lutemi, që prishjet eventuale në bojler të mos i ndreqni vetë, por për ato lajmëroni shërbimin më të afërt të autorizuar servisor.
