BEDIENUNGSANLEITUNG TGU50B6 GORENJE
Gebrauchsanweisung 11
Geehrter Käufer, wir danken Ihnen für die Anschaffung unseres Produktes. WIR BITTEN SIE VOR DEM EINBAU UND VOR DEM ERSTEN GEBRAUCH DES WARMWASSERBEREITERS SORGFÄLLTIG DIE ANWEISUNGEN DURCHZULESEN. DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHER, SENSORISCHER ODER GEISTIGER FÄHIGKEITEN ODER MANGELNDER ERFAHRUNG UND KENNTNISSE GEEIGNET, SOFERN SIE NICHT VON EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON BEAUFSICHTIGT ODER IN DIE BENUTZUNG DES GERÄTS EINGEWIESEN WURDEN.
KINDER SOLLTEN BEAUFSICHTIGT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT MIT DEM GERÄT SPIELEN.
Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundlegenden technischen Eigenschaften sind auf dem Typenschild angegeben, das zwischen den beiden Anschlussrohren angebracht ist. Den Warmwasserbereiter darf nur ein dafür befähigter Fachmann an das Wasser- und Elektronetz anschließen. Eingriffe in das Innere wegen Reparatur, Entkalkung und Kontrolle oder Auswechslung der Antikorrosions-Schutzanode darf nur der bevollmächtigte Kundendienst ausführen.
EINBAU
Den Warmwasserbereiter montieren Sie möglichst nahe der Entnahmestelle. Bei der Montage des Warmwasserspeichers im Raum, wo Badewanne oder Dusche stehen, sind die Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt zu berücksichtigen. Falls Sie ihn in den Raum mit Badewanne oder Dusche einbauen, müssen Sie den Einbau laut Norm VDE 0100, Teil 701 (IEC 364-7-701) ausführen. Das Gerät wird mittels vier Wandschrauben mit einem Nenndurchmesser von mindestens 8 mm an der Wand befestigt. Den Warmwasserbereiter befestigen Sie mit Wandschrauben an der Wand. Eine Wand mit geringer Tragfähigkeit müssen Sie an der Stelle, wo Sie ihn aufhängen werden, entsprechend verstärken. Das Grundmodell TGU kann aufgrund seiner universellen Konstruktion vertikal oder horizontal an der Wand montiert werden (Wasseranschlüsse immer von links). Um die Magnesiumanode leichter kontrollieren und ersetzen zu können, lassen Sie oben zwischen dem Warmwasserspeicher und der Decke genügend Platz (siehe Maß G auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.
TECHNISCHE DATEN DES GERÄTES
| Typ | TG 50 N | TG 80 N | TG 100 N | TG 120 N | TG 150 N | TG 200 N | |
| Model | TGU 50 N | TGU 80 N | TGU 100 N | TGU 120 N | TGU 150 N | TGU 200 N | |
| Volumen | [II] | 50 | 80 | 100 | 120 | 150 | 200 |
| Nenndruck | [MPa] | 0,6 | |||||
| Gewicht / gefüllt mit Wasser | [kg] | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 65/265 |
| Korrosionsschutz des Behälters | emailliert & Magnesiumschutzanode | ||||||
| Leistungsaufnahme | [W] | 2000 | |||||
| Anschlußspannung | [V~] | 230 | |||||
| Aufwärmungszeit bis 75°C1) | [h] | 155 | 305 | 355 | 435 | 545 | 740 |
| Mischwassermenge bei 40°C | [II] | 95 | 146 | 193 | 226 | 282 | 360 |
| Bereitschaftsstromverbrauch2) [kWh/24h] | 1,32/1,45 | 1,85/2,10 | 2,20/2,45 | 2,60/2,90 | 3,20/3,60 | 2,80/3,10 | |
1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 12°C und des Heißwassers aus dem Heißwasserspeicher bei einer Wassertemperatur von 65°C. 2) Bei 65°C Wassertemperatur gemessen (gemäß SIST EN 60379).
| A B | C D E | F G | |||||
| TGU 50 N | 561 | 365 | 185 | 145 | 461 | 454 | 130 |
| TGU 80 N | 766 | 565 | 190 | 345 | 461 | 454 | 180 |
| TGU 100 N | 926 | 715 | 200 | 495 | 461 | 454 | 260 |
| TGU 120 N | 1081 | 865 | 205 | 645 | 461 | 454 | 260 |
| TGU 150 N | 1296 | 1065 | 220 | 845 | 461 | 454 | 260 |
| TGU 200 N | 1505 | 1050 | 435 | 800 | 507 | 500 | 260 |

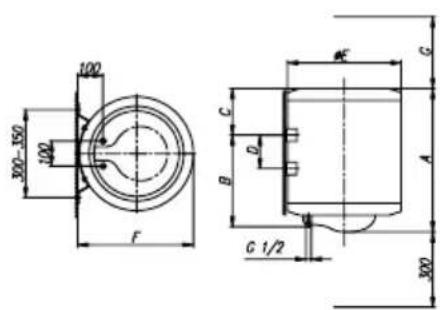

Die Einbaumaße [mm]
ANSCHLUSS AN DAS WASSERLEITUNGSNETZ
Die Wasserinstallation muss gemäß DIN 1988 durchgeführt werden. Zu- und Ableitung sind an den Röhren des Warmwasserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers ist rot. Den Warmwasserbereiter können Sie an das Wasserleitungsnetz auf zwei Weisen anschließen. Das geschlossene Drucksystem des Anschlusses ermöglicht die Abnahme an mehreren Abnahmestellen, das offene drucklose System erlaubt nur eine Abnahmestelle. Mit Hinsicht auf das gewählte Anschlusssystem müssen Sie auch entsprechende Mischbatterien anschaffen.

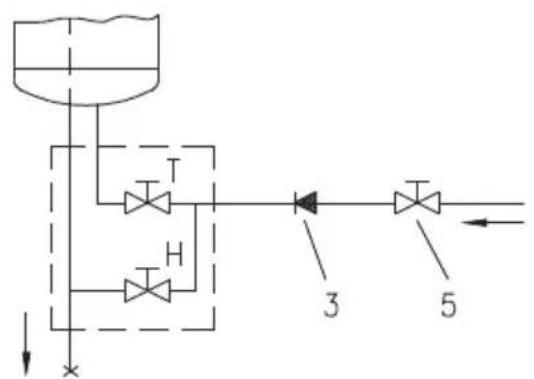

Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil eingebaut werden, das den Wasserausfluss aus dem Kessel vermeidet, wenn es im Wassernetz kein Wasser gibt. Bei diesem Anschlusssystem müssen Sie eine Vorlauf-Mischbatterie verwenden. Beim Erwärmen vergrößert sich das Wasservolumen, was zu Tropfen aus dem Auslaufrohr der Mischbatterie führt. Wenn die eingestellte Wassertemperatur erreicht ist, endet das Tropfen. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tröpfeln des Wassers nicht verhindern, sondern Sie können die Batterie nur verderben.
Bei geschlossenem Drucksystem des Anschlusses müssen Sie an der Abnahmestelle Druck-Mischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein baumustergeprüftes Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nenndruck im Kessel verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum Luftdruck haben.
Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selbst periodische Kontrollen ausführen. Da der Wasserücklauf zurück in das Wasserleitungsnetz verhindert ist, kann es zum Tröpfeln des Wassers aus der Ablauföffnung des Sicherheitsventils kommen. Das tröpfende Wasser können Sie in den Abfluss über den Auffangansatz leiten, den Sie unter das Sicherheitsventil anbringen. Das Abflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.
Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird. Das Sicherheitsventil muss regelmäßig betätigt werden, um Kalkablagerungen zu entfernen und zu überprüfen, dass es nicht blockiert ist.


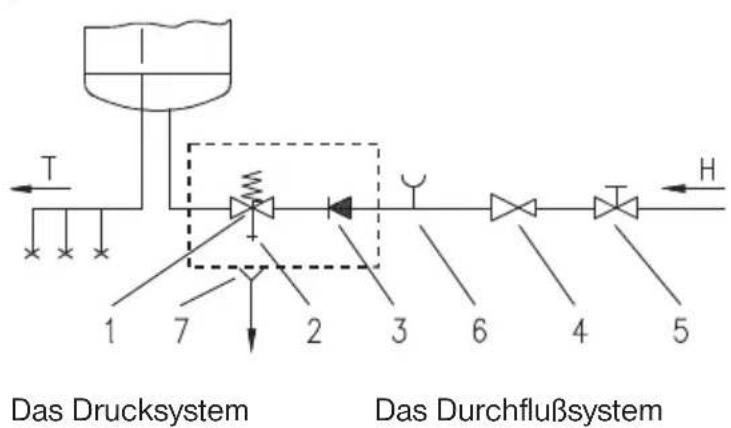

Legende:
1 - Sicherheitsventil, 6 - Testansatzstück, 2 - Testventil, 7 - Trichter mit dem Anschluss an den Ablauf, 3 - Sperrventil, 4 - Reduzierdruckventil, H - Kaltwasser, 5 - Sperrventil, T - Warmwasser
Zwischen dem Warmwasserbereiter und dem Sicherheitsventil dürfen Sie kein Absperrventil einbauen, weil Sie dadurch die Wirkung des Sicherheitsventils verhindern.
Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert von 0,5 MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden. Vor dem elektrischen Anschluss müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie. Der Warmwasserbereiter ist aufgefüllt, wenn das Wasser durch das Ausflussrohr der Mischbatterie fließt.
ANSCHLUSS AN DAS ELEKTRONETZ
Vor dem Anschluss an den elektrischen Stromkreis ist in den Warmwasserspeicher das Anschlusskabel mit einem Mindestdurchmesser von 1,5 mm² (HO5VV-F 3G1,5 mm²) einzubauen. Damit Sie das tun können, müssen Sie von dem Warmwasserbereiter den Schutzdeckel abschrauben.
Der Anschluss des Warmwasserbereiters an das Elektronetz muss im Einklang mit den Normen für elektrische Installation verlaufen. Zwischen Warmwasserspeicher und Dauerinstallation muss eine Vorrichtung zur Trennung aller Pole vom Stromnetz im Einklang mit nationalen Installationsvorschriften eingebaut werden.
Am Gehäuse des Warmwasserspeichers ist ein Bimetallthermometer angebracht, dessen Zeiger sich von 0 aus im Uhrzeigersinn bewegt, wenn im Warmwasserspeicher das Wasser heiß ist.

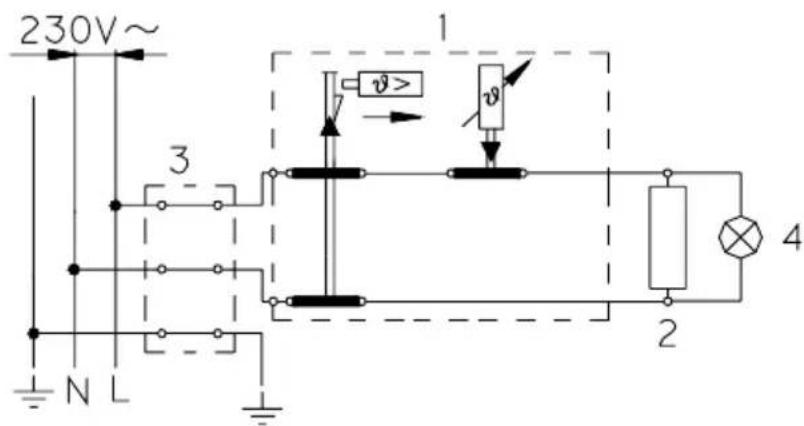

Legende:
1 - Thermostat mit zweipoliger Thermosicherung
2 - Heizkörper
3 - Anschlussklemme
4 - Kontrolleuchte
L - Phasenleiter
N - Neutralleiter
PE - Schutzleiter

Das Schaltungsschema des Elektroanschlusses
WARNUNG: Vor jedem Eingriff in das Innere des Gerätes müssen Sie den Warmwasserbereiter unbedingt vom elektrischen Netz trennen.
HANDHABUNG UND WARTUNG
Nach dem Anschluss an das Wassernetz und Elektronetz ist der Warmwasserbereiter für die Verwendung bereit. Die Wassertemperatur im Gerät stellt der fabrikmäßig eingestellte Thermostat automatisch ein.
Die Einstellung können Sie durch Drehen der Einstellschraube an dem Thermostat im Inneren des Warmwasserbereiters ändern. Der Einstellbereich reicht von 20° bis 75°C. Das Ändern der Fabrikeinstellung empfehlen wir Ihnen nicht, da diese einen ökonomischen Verbrauch der elektrischen Energie und minimale Ausscheidung des Wassersteins sichert.
Das Funktionieren des elektrischen Heizkörpers wird an der Kontrollleuchte angezeigt. Das Wasser aus dem Warmwasserspeicher läuft durch das Zuflussrohr des Warmwasserspeichers aus. Zu diesem Zweck ist es sinnvoll, bei der Montage zwischen dem Sicherheitsventil und dem Zuflussrohr des Warmwasserspeichers ein spezielles Fitting (T-Stück) oder ein Auslassventil zu montieren.
Sie können den Warmwasserspeicher auch unmittelbar durch das Sicherheitsventil durch Drehen des Hebels bzw. der Drehkappe des Ventils in die Position, wie bei einer Funktionskontrolle, entleeren. Vor dem Entleeren muss der Warmwasserspeicher vom elektrischen Netz abgeschaltet und dann der Warmwasserhahn der angeschlossenen Mischbatterie geöffnet werden. Nachdem das Wasser durch das Zuflussrohr ausgeflossen ist, bleibt im Warmwasserspeicher noch ein wenig Wasser, das durch die Öffnung des Heizflansches fließt, wenn dieser entfernt wird.
Wenn Sie den Warmwasserbereiter nicht zu gebrauchen gedenken, schalten Sie ihn aus dem Elektronetz aus. Wenn Frostgefahr besteht, müssen Sie das Wasser auslassen.
Das Äußere des Warmwasserbereiters reinigen Sie mit milder Lösung eines Waschpulvers. Verwenden Sie keine Verdünner und grobe Reinigungsmittel.
Mit regelmäßiger Kundendienstkontrolle werden Sie einwandfreie Funktionierung und lange Lebensdauer des Warmwasserbereiters sichern. Die erste Kontrolle soll bevollmächtigter Kundendienst ungefähr zwei Jahre nach dem Anschluss verrichten. Bei der Kontrolle stellt er die Ausnutzung der Antikorrosions-Schutzanode fest und nach Bedarf beseitigt er den Wasserstein, der sich hinsichtlich der Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters angesammelt hat. Der Kundendienst wird Ihnen bei der Untersuchung des Warmwasserbereiters hinsichtlich der festgestellten Situation auch das Datum der nächsten Kontrolle vorschlagen.
Wir bitten Sie, dass Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.
