Тип продукт	Моментен бойлер и бойлер за съхранение
Марка	Gorenje
Модел	TGU50B6
Тип на инсталация	Стенно-монтиран вертикален
Капацитет	50 литра
Размери (Ш x В x Д)	450 x 880 x 470 мм
Тегло (празен)	18 кг
Захранване	220-240 V ~ 50 Hz
Консумация на енергия	2000 W
Нагревателен елемент	Меден потопяем нагревателен елемент
Температурен диапазон	30°C до 75°C
Максимално работно налягане	8 bar
Функции	Моментно загряване, съхранение, контрол на термостат, защита от прегряване
Тип управление	Механичен циферблат с индикаторна лампа
Функции за безопасност	Термичен прекъсвач, предпазен клапан, защита от суха топлина
Поддръжка	Обезсоляване на всеки 6 месеца, проверка на анодния прът годишно
Резервни части	Нагревателен елемент, термостат, аноден прът, уплътнения налични
Възможност за ремонт	Сменяем нагревателен елемент и термостат
Енергиен клас	C (съгласно директивите на ЕС)
Водна връзка	G 1/2 инча
Материал	Резервоар от емайлирана стомана, пластмасов външен корпус
Гаранция	2 години (при спазване на условията)

Често задавани въпроси - TGU50B6 GORENJE

Как да инсталирам бойлера TGU50B6?

Инсталацията трябва да се извърши от квалифициран специалист. Уверете се, че стената може да издържи теглото, и следвайте инструкциите в ръководството за водни и електрически връзки. Устройството трябва да бъде заземено и предпазният клапан за налягане правилно свързан.

Каква е разликата между моментния режим и режима на съхранение?

TGU50B6 може да работи и в двата режима. В момента режим загрява вода при поискване, докато в режим на съхранение поддържа зададена температура в 50-литровия резервоар. Използвайте циферблата за избор на желания режим.

Как да регулирам температурата?

Завъртете циферблата на термостата на предния панел, за да зададете желаната температура на водата между 30°C и 75°C. Изчакайте индикаторната лампа да покаже, че загряването е завършено.

Защо водата не се загрява?

Проверете дали захранването е свързано и прекъсвачът е включен. Уверете се, че термостатът е настроен над стайната температура. Ако проблемът продължава, нагревателният елемент може да е дефектен и трябва да бъде сменен.

Колко често трябва да обезсолявам бойлера?

Препоръчва се обезсоляване на всеки 6 месеца, или по-често в райони с твърда вода. Използвайте разтвор за обезсоляване, подходящ за бойлери, и следвайте инструкциите в ръководството.

Какви функции за безопасност има?

Устройството включва термичен прекъсвач за предотвратяване на прегряване, предпазен клапан за освобождаване на излишно налягане и защита от суха топлина. Не блокирайте изхода на предпазния клапан.

Мога ли да използвам бойлера за душ?

Да, подходящ е за душ, но се уверете, че дебитът не надвишава капацитета на бойлера. За непрекъсната употреба се препоръчва режим на съхранение за поддържане на топла вода.

Как да сменя анодния прът?

Магнезиевият аноден прът предпазва резервоара от корозия. Проверявайте го годишно и го сменете, ако е силно корозирал. Изключете захранването, източете резервоара и развийте пръта от горния фланец. Монтирайте нов прът и напълнете отново.

Какви резервни части са налични?

Обикновените резервни части включват нагревателен елемент, термостат, аноден прът, уплътнения и предпазен клапан. Свържете се с Gorenje сервиз или оторизирани дилъри, за да поръчате.

Енергийно ефективен ли е бойлерът?

TGU50B6 има енергиен клас C. За по-добра ефективност използвайте режим на съхранение с умерена температура и изолирайте резервоара, ако е възможно.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TGU50B6 GORENJE

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Техническите му характеристики са посочени в табличката, залепена между тръбичките за включване. Само служители от упълномощения сервис ноже да бъркат във вътрешността му с цел поправка, премахване на воден камък, проверка или смяна на противокорозионния защитен анод.

МОНТИРАНЕ

Монтирайте бойлера възможно най-близо до водопроводните тръби. Ако вграждате бойлер в помещение, където се намира вана или душ, е необходимо задължително да спазвате изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Бойлер се прикрепва на стена с два болта, дебели най-малко 8 мм. Ако стената е слаба, трябва да я укрепите на мястото, където искате да поставите бойлера. Бойлерът трябва да се поставя само вертикално. Заради универсална конструкция нагревателят може да се фиксира на стената вертикално или хоризонтално (тръбите задължително да се ха лявата страна). За по-лесен контрол и замяна на магнезиевия анод ви препоръчваме да оставите достатъчно място между горната страна на бойлера и тавана (виж размера G на скицата на присъединителните размери). В противен случай при сервизен ремонт бойлерът трябва да се демонтира от стената.

1) Времето за нагряване на целия обем на бойлера с електрически нагревател при начална температура на студената вода от водопровода 15°C.

2) Потреблението на електричество при поддръжката на постоянна температура на водата в бойлера от 65°C и при атмосферна температура 20°C, измерена по SIST EN 60379.

	A B	C D E	F G
TGU 50 N	561	365	185	145	461	454	130
TGU 80 N	766	565	190	345	461	454	180
TGU 100 N	926	715	200	495	461	454	260
TGU 120 N	1081	865	205	645	461	454	260
TGU 150 N	1296	1065	220	845	461	454	260
TGU 200 N	1505	1050	435	800	507	500	260

Включване и монтажни размери на бойлера [мм]

СВЪРЗВАНЕ С ВОДОПРОВОДА

Входният и изходният канал за водата са отбелязани на тръбите на бойлера със съответния цвят. Входният канал за студената вода е в синьо, а изходният на топлата вода - в червено.

Можете да свържете бойлера с водопровода по два начина. Закритият начин, под налягане, позволява вкл ючване на няколко извода. Откритият начин, без налягане позволява само един извод. В зависимост от избраната система на свързване, трябва да се снабдите и със съответния брой смесителни батерии. При открития начин, без налягане, преди бойлера трябва да се вгради вентилклапа, който да спира изтичането на вода от котела, ако във водопровода няма вода. При този начин на свързване трябва да използвате батерия с преточване. При загряването на водата обемът й се увеличава и започва да капе от тръбата на смесителната батерия. Няма да можете да спрете капенето само със здраво затягане на кранчето на батерията, така само ще я развалите. При закрития начин, под налягане, на всеки извод трябва да монтирате смесителна батерия. На входната тръба, поради безопасност, задължително трябва да се сложи вентила или група, която це предпазва налягане в нагревателя да не се качи за повече от 0.1 МПа от позволено. Отточният отвор на предпазния вентил задължително трябва да има изход към атмосферно налягане.

При нагряването на водата в бойлера налягането й в котела се повишава до степента, нагласена на защитния вентил. Тъй като връщането на вода обратно във водопровода е възпрепятствано, може да започне да капе от отточния отвор на защитния вентил. Капещата вода можете да прелеете чрез отточнен наконечник, ако го наместите под защитния вентил. Изходната тряба трябва да се сложи изпод вентила на безопасност, тябва да е насочена право на-долу, в среда която не замързва.

Когато поради неудобна инсталация няма възможност, водата която капи от обратен вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя. За правилното действие на предпазния вентил трябва сами периодично да извършвате контрол. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори. От него трябва да изтече вода, което означава че вентилът работи без грешка.


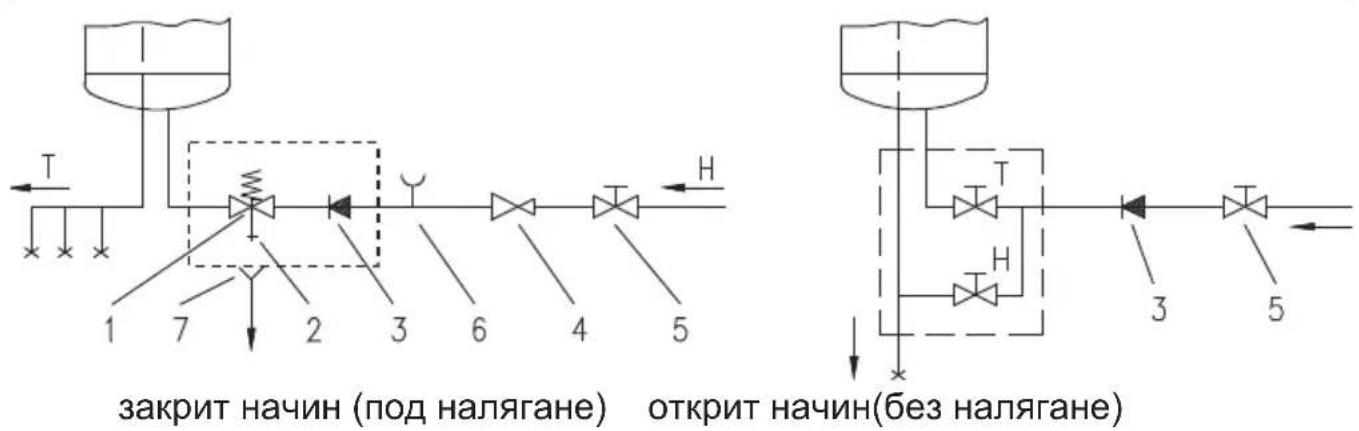

Легенда:

1 - Защитна клапа 6 - Част за тестване
2 - Клапа за тестване 7 - Фуния за изхода
3 - Клапа бе з връщане
4 - Клапа за намаляване
на налягането H - Студена вода
5 - Спираща клапа Т - Топла вода

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Можете да включите бойлера към водопровода в дома си без вентил за намаляване на налягането, ако налягането във водопровода е под 0,5 МПа (5 bar). Когато налягане е по-високо от 0,5 МПа (5 bar), задължително трябва да се огради вентил за редукция.

Преди да включите бойлера, трябва задължително да го напълните с вода. При първото пълнене отворете кранчето за топлата вода на смесителната батерия. Бойлерът е пълен, ако водата започне да тече силно от тръбата на смесителната батерия.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди включване в електрическата мрежа бойлерът трябва да се заземи с проводник със сечение най-малко 1,5mm² (H05VV-F 3G1,5mm²). Свързването към електрическата мрежа трябва да бъде извършено във съответствие с диаграмата и действащите стандарти. Между нагревателя за водата и постоянната инсталация трябва да бъде вграден двуполюсен превключвател за едновременно прекъсване на двата проводника от захранващата мрежа съгласно националните инсталационни предписания.

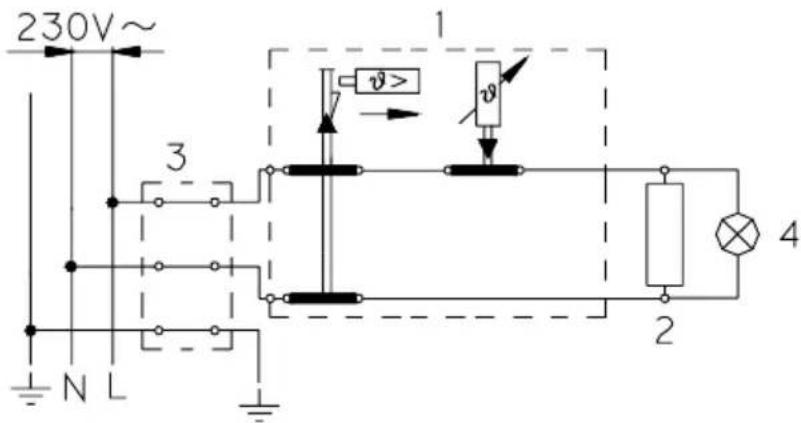

Легенда:
