TGU50B6 - Chauffe-eau instantané et chauffe-eau GORENJE - Manual de utilizare gratuit

Tip produs	Încălzitor de apă instantaneu și încălzitor de apă cu acumulare
Marcă	Gorenje
Model	TGU50B6
Tip instalare	Vertical montat pe perete
Capacitate	50 litri
Dimensiuni (L x Î x A)	450 x 880 x 470 mm
Greutate (gol)	18 kg
Alimentare electrică	220-240 V ~ 50 Hz
Consum de putere	2000 W
Element de încălzire	Element de încălzire cu imersie din cupru
Interval de temperatură	30°C până la 75°C
Presiune maximă de funcționare	8 bar
Funcții	Încălzire instantanee, acumulare, control termostat, protecție la supraîncălzire
Tip control	Buton mecanic cu indicator luminos
Caracteristici de siguranță	Întrerupere termică, supapă de siguranță, protecție la uscare
Întreținere	Decalcifiere la fiecare 6 luni, verificare anuală a anodului
Piese de schimb	Element de încălzire, termostat, anod, garnituri disponibile
Reparabilitate	Element de încălzire și termostat înlocuibile
Clasă energetică	C (conform directivelor UE)
Conexiune apă	G 1/2 inch
Material	Rezervor din oțel emailat, carcasă exterioară din plastic
Garanție	2 ani (în conformitate cu termenii)

Întrebări frecvente - TGU50B6 GORENJE

Cum instalez încălzitorul de apă TGU50B6?

Instalarea trebuie efectuată de un profesionist calificat. Asigurați-vă că peretele poate susține greutatea și urmați instrucțiunile din manual pentru conexiunile de apă și electrice. Aparatul trebuie împământat și supapa de siguranță conectată corespunzător.

Care este diferența dintre modurile instantaneu și acumulare?

TGU50B6 poate funcționa în ambele moduri. În modul instantaneu, încălzește apa la cerere, în timp ce în modul acumulare menține o temperatură setată în rezervorul de 50 litri. Folosiți butonul pentru a selecta modul dorit.

Cum ajustez temperatura?

Rotiți butonul termostatului de pe panoul frontal pentru a seta temperatura dorită a apei între 30°C și 75°C. Așteptați ca indicatorul luminos să arate că încălzirea este completă.

De ce nu se încălzește apa?

Verificați dacă alimentarea electrică este conectată și întrerupătorul este pornit. Asigurați-vă că termostatul este setat peste temperatura ambientală. Dacă problema persistă, elementul de încălzire poate fi defect și trebuie înlocuit.

Cât de des ar trebui să decalcifiez încălzitorul de apă?

Se recomandă decalcifierea la fiecare 6 luni, sau mai frecvent în zonele cu apă dură. Folosiți o soluție de decalcifiere potrivită pentru încălzitoare de apă și urmați instrucțiunile din manual.

Ce caracteristici de siguranță are?

Aparatul include întrerupere termică pentru a preveni supraîncălzirea, o supapă de siguranță pentru a elibera excesul de presiune și protecție la uscare. Nu blocați ieșirea supapei de siguranță.

Pot folosi încălzitorul de apă pentru duș?

Da, este potrivit pentru duș, dar asigurați-vă că debitul nu depășește capacitatea încălzitorului. Pentru utilizare continuă, se recomandă modul acumulare pentru a menține alimentarea cu apă caldă.

Cum înlocuiesc anodul?

Anodul de magneziu protejează rezervorul de coroziune. Verificați-l anual și înlocuiți-l dacă este puternic erodat. Opriți alimentarea, goliți rezervorul și deșurubați anodul de pe flanșa superioară. Instalați un anod nou și reumpleți.

Ce piese de schimb sunt disponibile?

Piesele de schimb comune includ elementul de încălzire, termostatul, anodul, garniturile și supapa de siguranță. Contactați service-ul Gorenje sau dealerii autorizați pentru a comanda.

Este încălzitorul de apă eficient energetic?

TGU50B6 are o clasă energetică C. Pentru o eficiență mai bună, utilizați modul acumulare cu o setare moderată a temperaturii și izolați rezervorul dacă este posibil.

MANUAL DE UTILIZARE TGU50B6 GORENJE

Instrucțiuni de utilizare 55

Návod na obsluhu 59

Instrukcija 63

Stimate cumpărător, vă multumin pentru achiziționarea produsului nostru.

VĂ RUGĂM CA, ÎNAINTE DE INSTALAREA ȘI DE PRIMA UTILIZARE A BOILERULUI, SĂ CITIȚI CU ATENȚIE INSTRUCTIUNILE

PREZENTUL APARATUL NU ESTE DESTINAT UTILIZĂRII DE CĂTRE PERSOANE (INCLUSIV COPIII) CU REDUCEREA FIZICE, SENZORIALE SAU MENTALE APTITUDINILOR, SAU A LIPSEI DE EXPERIANCE ȘI CUNOȘTINȚE, CU EXCEPTIA CAZULUI ÎN CARE LI S-AU OFERIT SUPRAVEGHERII SAU REFERITOARE LA UTILIZAREA DE PREGĂTIRE A APARATULUI CU PERSOANĂ RĂSPUNZĂTOARE DE SIGURANTA ACESTORA.

COPIII TRÉBUIE SĂ FIE SUPRAVEGHEAT PENTRU A SE ASIGURA CA ACESTEA SĂ NU SE JOACE CU APARATUL.

Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitatea electromagnetică. Caracteristicile sale tehnice sunt înscrise pe tăblița care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protecție contra coroziunii pot fi efectuate numai de atelierele de reparații autorizate.

INSTALAREA

Se recomandă instalarea boilerului în proximitatea locului de receptare a apei. Dacă veți instala boilerul în spațiul în care se află cada de baie sau cabina de duș. este obligatoriu să respectați cerințele prevăzute în standardul IEC 60364-7-701 (VDE 0100 Teil 701). La montarea boilerului pe perete, folosiți buloane cu diamterul nominal de minim 8 mm. Peretele cu rezistență, respectiv portanță redusă va trebui în prealabil consolidat în mod corespunzător în locul unde intenționați să atârnați, respectiv instalați boilerul. Construcția universală a încălzitorului permite montarea sa pe perete, în poziție verticală sau orizontală. (țevile de conectare obligatoriu pe partea stângă). Pentru a efectua mai ușor verificarea și pentru a putea schimba anodul de magneziu, vă recomandăm ca, între partea superioară a boilerului și plafon, să lăsați un spațiu suficient (vezi dimensiunea G în schița privind dimensiunile necesare conectării). În caz contrar, când se va face servisul curent al boilerului, va trebui să-l demontați de pe perete.

CARACTERISTICILE TEHNICE ALE BOILERULUI

Tipi	TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model	TGU 50 N TGU 80 N TGU 100 N TGU 120 N TGU 150 N TGU 200 N
Volum [I]	50	80	100	120	150	200
Presiune nominală [MPa]	0,6
Greutate / umplut cu apă [kg]	24/74	30/110	34/134	38/158	44/194	65/265
Protectția anticorozivă a cazanului	emailat / Mg anod
Puterea încălzitorului electric [W]	2000
Tensiunea din rețea [V~]	230
Timp de încălzire până la 75°C [h]	1^55	3^05	3^55	4^35	5^45	7^40
Cantitatea de apă amestecată la 40°C [I]	95	146	193	226	282	360
Consumul de energie ^2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60	2,80/3,10

1) Timpul de încălzire al întregului volum de apă încălzitorul (spirala) electric(ă) la o temperatură de intrare a apei reci, provenite din conductă, de 15°C.
2) Consumul de energie electrică în cazul menținerii temperaturii constante a apei din boiler la 65°C, la o temperatură ambientă de 20°C, măsurat conform SIST EN 60379.

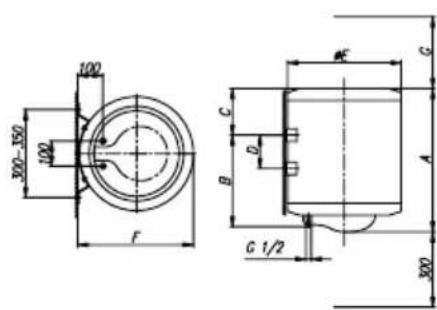

	A B	C D E	F G
TGU 50 N	561	365	185	145	461	454	130
TGU 80 N	766	565	190	345	461	454	180
TGU 100 N	926	715	200	495	461	454	260
TGU 120 N	1081	865	205	645	461	454	260
TGU 150 N	1296	1065	220	845	461	454	260
TGU 200 N	1505	1050	435	800	507	500	260

Măsurători de racordare și montare a boilerului [mm]

BRANŞAREA LA RETEAUA DE DISTRIBUIRE A APEI

Tevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Teava de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde cu roșu. Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul închis de branșare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a aces-teia deodată. În funcție de sistemul de conectare ales se vor cumpăra bateriile corespunzătoare. În cazul recuperii la sistemul deschis, fără compresie, va trebui montat un ventil de reținere, care împiedică scurgerea apei din boiler în situațiile de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la rețea. În cazul aplicării acestui sistem de branșare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ceea ce provoacă picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei. În cazul sistemului închis de branșare sub presiune (racord de presiune), va trebui să folosiți baterii sub presiune. Pentru a se asigura o funcționare lipsită de orice fel de riscuri, pe țeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranță, prin care se va evita creșterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea nominală. Orificiul de scurgere a ventilului de siguranță trebuie să aibă în mod obligatoriu ieșire la presiunea atmosferică. Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manşon de captare, care va fi plasat sub ventilul de siguranță. Teava de evacuare a apei conectată la ventilul de siguranță va trebui montată sub acesta, în poziție descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheț. În cazul în care, din cauza instalării necorespunzătoare, nu aveți posibilitatea să orientați apa care picură din ventilul de siguranță reversibil spre canalul de scurgere a apei, acumularea apei picurate poate fi evitată prin montarea unui sertar de expansiune având capacitatea de 3 l, pe țeava de alimentare cu apă a boilerului.

Pentru ca ventilul de siguranță să funcționeze corespunzător, trebuie ca, periodic, să îl verificați singuri. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de siguranță reversibil; în funcție de tipul de ventil, acest lucru poate fi realizat fie cu ajutorul robinetului acestuia, fie prin deșurubarea piuliței ventilului. Dacă în momentul respectiv prin orificiul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcționează impecabil.


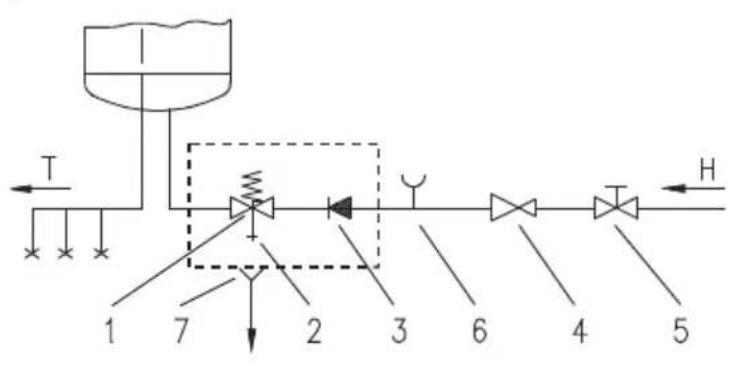

Sistemul închis (sub presiune)


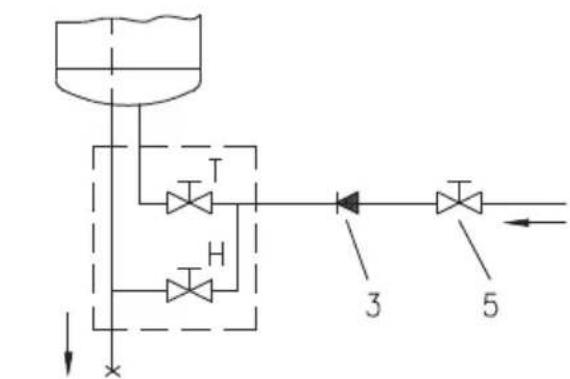

Sistemul deschis (fără presiune)

Legenda:

1 - Ventil de siguranță 6 - Accesoriu de încercare
2 - Ventil de testare 7 - Scurgere racordată la canalizare
3 - Ventil de reținere (la canalul colector)
4 - Ventil de reducere a presiunii H - Apă rece
5 - Robinet de închidere T - Apă caldă

Nu este permisă montarea unui robinet de închidere între boiler și ventilul de siguranță reductor de presiune, întrucât aceasta ar împiedica funcționarea acestuia din urmă.

Boilerul poate fi branşat la instalația domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din rețea este mai mică de 0,5 MPa (5 bar). Dacă presiunea din rețea depășește 0,5 MPa (5 bar), vor trebui montate ventile de reducere. Înainte de a fi branşat la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. La prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin țeava bateriei.

BRANŞAREA LA REȚEAUA ELECTRICĂ

Înainte de conectarea la instalația electrică, este necesar să montați un cablu de legătură cu secțiunea minimă de 1,5mm² (H05VV-3G1,5mm²). De aceea va trebui scos capacul de protecție din plastic.

Branşarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Între boilerul pentru apă și locul în care acesta se instalează definitiv, trebuie să se monteze un dispozitiv de separare a tuturor polilor de rețeaua de alimentare, conform reglementărilor naționale în vigoare.

Legenda:

1 - Termostat, siguranță bimetalică
2 - Element încălzitor
3 - Mançon de racord
4 - Bec de control

L - Cablu de fază

N - Cablu neutru

Schema legăturii electrice

ATENTIE: Este obligatorie deconectarea din rețeaua electrică a boilerului înaintea fiecărei intervenții tehnice în interiorul acestuia!

UTILIZARE ŞI ÎNTRETINERE

Boilerul poate fi utilizat imediat după conectarea sa la rețeaua de apă și la cea electrică.

Temperatura apei din boiler este reglată automat de termostat, care este fixat din fabrică.

Reglajul poate fi modificat prin rotirea şurubului de reglare a termostatului din interiorul boilerului. Termostatul este fixat la o temperatură variind între 20 și 75° C. Nu vă recomandăm să schimbați reglajul, întrucât el vă garantează cel mai redus consum de energie și contribuie la reducerea maximă a depunerilor de piatră.

Ledul de veghe semnalizează că boilerul merge. Pe margine, boilerul are un termometru bimetalic, care se mișcă în direcția acelor de ceasornic la dreapta, când în boiler este apă caldă. În cazul în care nu intenționați să-I folosiți. Dacă veți opri boilerul, pentru a evita riscul înghețării apei, acesta va trebui golit. Boilerul se golește de apă printr-o țeavă de scurgere. În acest scop, este indicat ca, la montare, între ventilul de siguranță și țeava de scurgere să se plaseze un fiting special (piesă T) sau un ventil de scurgere. Boilerul poate fi golit și în mod direct, prin ventilul de siguranță, prin acționarea manetei, respectiv a căpăcelului rotativ al ventilului în același fel, ca atunci când se verifică modul de funcționare. Înainte de golire, este necesar ca boilerul sa fie deconectat de la instalația electrică și apoi să se deschidă maneta pentru apa caldă a bateriei. După evacuarea apei prin țeava de scurgere, mai rămâne o mică cantitate de apă, care, atunci când se înlătură flanșa, se scurge prin orificiul acesteia.

Exteriorul boilerului va fi curățat pri spălarea cu un detergent delicat, dizolvat în apă. Nu folosiți dizolvanti și mijloace detersive dure, respectiv corozive.

Prin efectuarea de controale tehnice regulate veți asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție contra coroziunii și, dacă va fi cazul, boilerul va fi curățat de crustă de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparații, ea fiind stabilită în funcție de starea în care se afla boilerul în momentul efectuării primului control.

Vă rugăm să nu efectuați singuri repararea eventualelor defectiuni apărute, ci să faceți apel la cel mai apropiat atelier autorizat de reparații.
