| Tip produs | Încălzitor de apă cu acumulare electric |
| Model | Gorenje OTGS80SMC6 (OTGS 80 E5) |
| Volum | 78.8 litri |
| Dimensiuni (Î x L x A) | 950 mm x 490 mm x 480 mm (aprox.) |
| Greutate (gol / plin) | 31 kg / 111 kg |
| Presiune nominală | 0.6 / 0.9 / 1.0 MPa (6/9/10 bar) |
| Putere de încălzire | 2000 W |
| Tensiune | 230 V~ |
| Clasă de protecție | I |
| Grad de protecție | IP24 |
| Clasă de eficiență energetică | B |
| Panou de comandă | Afișaj digital cu buton Pornire/Oprire și comenzi de temperatură și EcoSmart |
| Funcția EcoSmart | Mod de învățare de 7 zile pentru optimizarea consumului de energie în funcție de obiceiurile de utilizare |
| Funcția anti-legionella | Încălzește apa la 70°C timp de 120 de minute dacă nu s-a atins 65°C timp de 14 zile |
| Caracteristici de siguranță | Protecție la supraîncălzire (întrerupător termic), protecție la pornire uscată, supapă de siguranță necesară |
| Setări de temperatură | Protecție la îngheț (10°C), 35°C, eco (57°C), 75°C |
| Instalare | Montare verticală pe perete; necesită personal calificat; supapă de siguranță și vas de expansiune recomandate |
| Întreținere | Inspecție anuală a anodului anticoroziv; detartraj după necesități; curățați exteriorul cu o cârpă moale |
| Afișaj digital | Afișează temperatura setată/reală și codurile de eroare |
Întrebări frecvente - OTGS80SMC6 GORENJE
Întrebările utilizatorilor despre OTGS80SMC6 GORENJE
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Chauffe-eau instantané et chauffe-eau în format PDF gratuit! Găsiți manualul dvs. OTGS80SMC6 - GORENJE și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. OTGS80SMC6 mărcii GORENJE.
MANUAL DE UTILIZARE OTGS80SMC6 GORENJE
Instrucțiuni de utilizare 58
Aparatul poate fi folosit de copii cu vârste de peste 8 ani, de persoane în vârstă și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau de persoane care nu dețin experiența și cunoștințele necesare, doar dacă acestea sunt supravegheate sau instruite cu privire la utilizarea aparatului în condiții de siguranță și dacă înțeleg riscurile potențiale privind folosirea acestuia.
⚠️ Copiii nu au voie să se joace cu aparatul.
Copiii nu au voie să curețe sau să efectueze lucrări de întreținere a aparatului fără a fi supravegheați.
⚠️ Instalarea aparatului trebuie să fie efectuată în conformitate cu prevederile în vigoare și instrucțiunile producătorului, de către un instalator sanitar autorizat.
În cazul sitemului de racordare închis, presurizat, la țeava de alimentare cu apă a boilerului trebuie să se monteze ventilul de siguranță cu presiunea nominală 0,6 MPa (6 bar), 0,9 MPa (9 bar) sau 1,0 MPa (10 bar) (vezi plăcuța inscriptionată), care împiedică ridicarea presiunii în rezervor cu mai mult de 0,1 MPa (1 bar) peste valoarea nominală.
Pentru că din orificiul de evacuare al ventilului de siguranță poate picura apa, acesta trebuie să aibă ieșire la presiunea atmosferică.
Orificiul de evacuare al ventilului de siguranță trebuie montat pe direcția în jos, într-o zonă ferită de îngheț.
În vederea asigurării bunei funcționări a ventilului de siguranță trebuie efectuate controale periodice, pentru a se elimina calcarul și a se verifica dacă ventilul de siguranță nu este blocat.
Nu este permis a se monta un ventil de oprire între elementul de încălzire și ventilul de siguranță, pentru că astfel s-ar elimina protecția la presiune a elementului de încălzire!
⚠️ Rezervorul trebuie să fie umplut cu apă înainte de a-l racorda la sursa de alimentare cu energie electrică!
Boilerul este protejat în cazul defectării termostatului cu ajutorul unei siguranțe termice suplimentare. În conformitate cu
standardele de siguranță, în cazul defectării termostatului, apa din boiler poate atinge și temperaturi de până la 130 °C. La racordarea boilerului la instalația sanitară trebuie să se țină seama, că se pot atinge și astfel de temperaturi ale apei.
Atunci când veți deconecta boilerul de la rețeaua electrică, trebuie să scoateți apa din el în cazul în care există pericolul înghețării acesteia.
Boilerul se golește de apă prin țeava de scurgere. În acest scop, se recomandă plasarea unui fiting special (piesă T) cu un ventil de scurgere între ventilul de siguranță și țeava de scurgere.
⚠️ Vă rugăm să nu încercați a repara pe cont propriu eventualele defecte ale rezervorului de apă. Contactați cel mai apropiat furnizor autorizat de servicii de service.
Produsele noastre conțin componente care nu sunt nocive pentru sănătate și pentru mediu și sunt executate astfel încât în ultima fază de viață să le putem descompune și recicla.
Prin reciclarea materialelor reducem cantitatea de deşeuri și reducem nevoia de producere a materialelor de bază (de exemplu a metalelor) ceea
ce necesită energie enormă și produce emisii nocive. Prin procedeele de reciclare reducem de asemenea nevoia de resurse naturale, iar piesele uzate din plastic și metal le putem reintroduce în diverse procese de producție.
Pentru mai multe informații privind sistemul de depunere a deșeurilor adresați-vă centrului local pentru depunerea deșeurilor sau vânzătorului de la care a fost cumpărat produsul.
Stimați cumpărători, vă multumim că ați achiziționat produsul nostru. VĂ RUGĂM, CA ÎNAINTE DE INSTALAREA ȘI DE PRIMA UTILIZARE A APARATULUI, SĂ CITIȚI CU ATENȚIE URMĂTOARELE INSTRUCTIUNI.
Acest boiler de apă a fost fabricat în conformitate cu standardele relevante și testat de autoritățile competente după cum se indică în Certificatul de siguranță și în Certificatul de compatibilitate electromagnetică. Caracteristicile tehnice de bază ale acestui produs sunt înscrise pe tăblita de pe fundul boilerului, de lângă elementul de racordare. Boilerul poate fi conectat la sursele de alimentare cu apă și curent electric doar de către un instalator autorizat. Accesul în interiorul boilerul cu scopul reparării sale sau a îndepărtării calcarului și a inspectării sau înlocuirii anodului de protecție anticorosivă se poate efectua doar la un atelier de service autorizat.
INSTALARE
Instalați boilerul cât mai aproape de locul de folosire. Dacă veți instala boilerul în spațiul în care se află cada de baie sau cabina de duș, este obligatoriu a respecta cerințele prevăzute în standardul IEC 60364-7-701 (VDE 0100 Teil 701). Boilerul se montează pe perete folosind şuruburi de perete cu diametrul de minim 8 mm. După caz, peretele trebuie să fie ranforsat în locul în care se montează boilerul. Se permite fixarea boilerului pe perete doar în poziție verticală.
Vă recomandăm a instala boilerul în conformitate cu dimensiunile de montare (vezi fig. 1) pentru a facilita eventuala servisare a aparatului.
| A B C G | ||||
| OTGS 30 E5 | 510 | 310 | 235 | 180 |
| OTGS 50 E5 | 690 | 470 | 250 | 260 |
| OTGS 80 E5 | 950 | 735 | 245 | 360 |
| OTGS 100 E5 | 1125 | 900 | 255 | 510 |
| OTGS 120 E5 | 1300 | 900 | 430 | 510 |

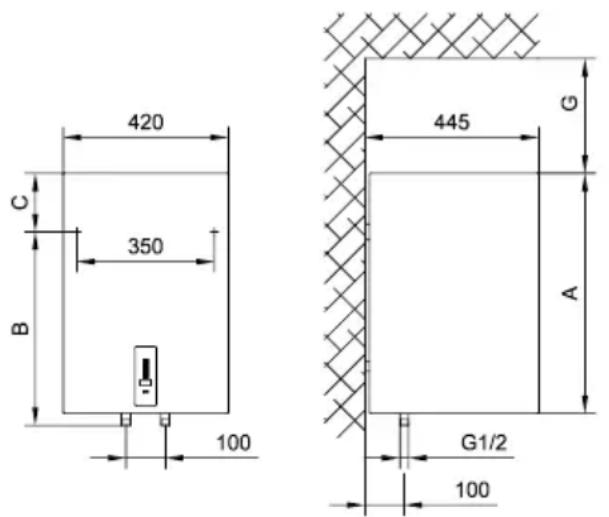

Dimensiuni de racordare și montare a boilerului [mm]
Fig. 1: Instalarea boilerului pe perete în poziție verticală
CONECTAREA LA SURSA DE ALIMENTARE CU APĂ
Tevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Teava de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde este marcată cu roșu.
Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul de racordare închis, presurizat, facilitează alimentarea cu apă de la mai multe surse. Sistemul de racordare deschis, nepresirizat, facilitează alimentarea cu apă doar de la o singură sursă. Trebuie să se monteze baterii de transvazare adecvate, în funcție de sistemul de de racordare ales.
În cazul sistemului închis presurizat (Fig. 2) este necesar a folosi baterii de transvazare presurizate. Pentru asigurarea folosirii în siguranță a boilerului, la țeava de alimentare cu apă trebuie să fie instalat un ventil de siguranță sau un dispozitiv de siguranță, care să împiedice mărirea presiunii în rezervor cu peste 0,1 MPa (1 bar) peste valoarea nominală. Orificiul de evacuare al ventilului de siguranță trebuie să aibă în mod obligatoriu ieșire la presiunea atmosferică. Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Îintrucât
Întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui element de captare a apei, care va fi plasat sub ventilul de siguranță. Țeava de evacuare a apei conectată la ventilul de siguranță va trebui montată sub acesta, perpendicular pe podea, avându-se grijă ca ea să se afle într-un loc ferit de înghet.
În cazul în care doriți să împiedicați picurarea apei din ventilul de siguranță, trebuie să montați pe țeava de alimentare cu apă a boilerului un rezervor de expansiune cu volumul minim de 5% din volumul boilerului.
În vederea asigurării bunei funcționări a ventilului de siguranță trebuie efectuate controale periodice, pentru a se elimina calcarul și a se verifica dacă ventilul de siguranță nu este blocat. La efectuarea verificărilor trebuie să deschideți ventilul prin folosirea manetei sau deșurubarea piuliței ventilului (în funcție de tipul ventilului). Prin orificiul de evacuare a ventilului trebuie să curgă apa, aceasta îndicând faptul că ventilul funcționează impecabil.
În cazul sistemului deschis nepresurizat (Fig. 3), la orificiul de intrare a apei în boiler trebuie să se monteze un ventil unidirecțional, care să împiedice scurgerea apei din rezervor, dacă în rețea nu curge apă. La sistemul de racordare este permis a instala doar o baterie de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ceea ce provoacă picurarea apei din țeava bateriei de transvazare. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei.


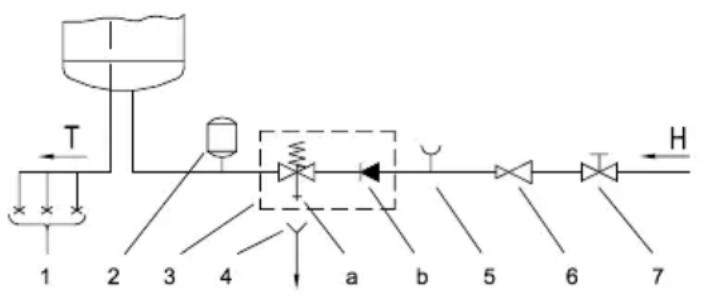

Fig. 2: Sistemul închis (presurizat)
Fig. 3: Sistemul deschis (nepresurizat)
Legenda:
1 - Baterii de transvazare presurizate
2 - Rezervor de expansiune
3 - Ventil de siguranță
a - Ventil de verificare
b - Ventil unidirecțional
4 - Pâlnie cu conectare la scurgere (la canalul colector)
5 - Accesoriu de verificare
6 - Ventil de reducere a presiunii
7 - Ventil de oprire
8 - Ventil unidirecțional
9 - Baterie de transvazare
H - Apă rece
T - Apă fierbinte
Nu este permis a se monta un ventil de oprire între elementul de încălzire și ventilul de siguranță, pentru că astfel s-ar elimina protecția la presiune a elementului de încălzire!
Rezervorul poate fi racordat la rețeaua locală de alimentare cu apă fără un ventil de
reducere a presiunii, dacă presiunea din rețea este mai mică decât presiunea nominală. Dacă presiunea din rețea este mai mare decât presiunea nominală, atunci trebuie instalat un ventil de reducere a presiunii.
Înainte de racordarea la sursa de alimentare cu energie electrică, rezervorul trebuie umplut cu apă. Când umpleți rezervorul pentru prima dată, deschideți maneta pentru apă caldă de a bateriei de transvazare. Când rezervorul este umplut cu apă, apa începe să curgă prin țeava bateriei de transvazare.
CONECTAREA BOILERULUI LA REȚEAUA ELECTRICĂ
Înainte de conectarea la instalația electrică, este necesar a se monta un cablu de legătură cu secțiunea minimă de 1,5 mm² (H05VV-F 3G 1,5 mm²). De aceea, trebuie să înlăturați capacul de protecție. Dispozitivul de separare a polilor din instalația electrică trebuie să corespundă normativelor în vigoare la nivel național.

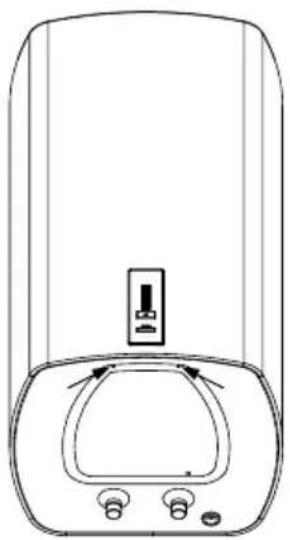

Fig. 4: Înlăturarea capacului protector

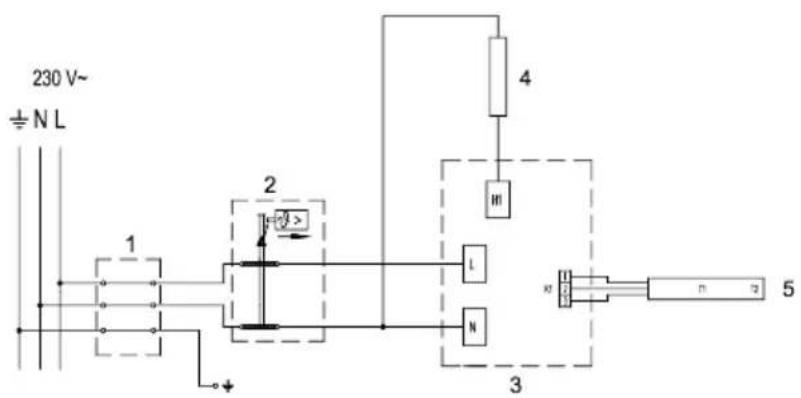

LEGENDĂ:
1 - Terminal de conectare
2 - Siguranță bimetalică
3 - Regulator electronic
4 - Element de încălzire
5 - Senzor de temperatură
L - Conductor activ
N - Conductor neutru
÷ - Conductor de împământare
Fig. 5: Instalația electrică
ATENTIE: Înaintea oricărei intervenții în interiorul boilerului acesta trebuie să fie neapărat deconectat de la rețeaua electrică! Intervențiile pot fi efectuate doar de către persoanele autorizate!
UTILIZAREA BOILERULUI
După racordarea boilerului la rețelele de distribuire a apei și a energiei electrice, boilerul este gata de utilizare. La conectarea la rețeaua electrică, boilerul intră în stand-by. În poziția stand-by boilerul menține temperatura apei la 10 °C.

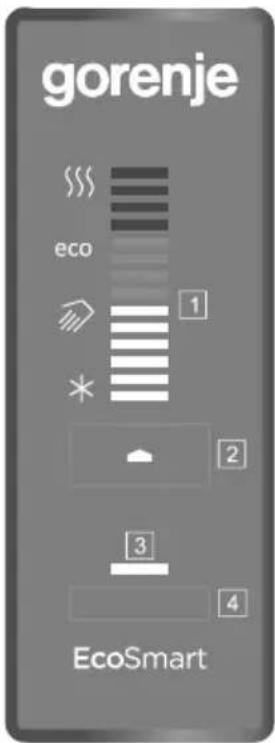

LEGENDĂ:
1 - indicatorul temperaturii setate/momentane a apei din boiler, semnalizarea defectiunilor
2 - butonul On/Off, setarea temperaturii
3 - indicatorul funcționării funcției "SMART"
4 - buton de pornire/oprire a funcției "SMART"
Fig. 6: Panoul de control
Boilerul este prevăzut cu regulatorul electronic "EcoSmart", care facilitează setarea temperaturii apei, afișarea temperaturii apei, diagnosticarea defectiunilor și funcționarea aparatului în mod inteligent, prin care se reduce consumul de energie electrică.
Pornirea/oprirea boilerului
Boilerul de apă se pornește apăsând un timp mai îndelungat (3 secunde) pe butonul 2. Prin apăsarea mai îndelungată repetată (3 s secunde) pe butonul 2, boilerul intră în poziția stand-by.
Functionarea boilerului – setarea manuală
Temperatura se setează la nivelul de temperatură dorit prin apăsarea butonului 2 (temperatura antesetată este de 57 °C).
* - Protectie împotriva înghetării, temperatura aproximativă este de 10 °C.
- Temperatura aproximativă a apei este de 35 °C.
eco - Temperatura aproximativă a apei este de 57 °C.
- Temperatura aproximativă a apei este de 75 °C.
Atunci când atingeți nivelul de temperatură maxim "\\\$", la apăsarea imediat ulterioară a butonului 2vă întoarceți la poziția inițială " *Vă recomandăm setarea în poziția "eco". Această poziție este cea mai economică; în această poziție,
temperatura apei este de aproximativ 57 °C, iar eliminarea calcarului și a pierderii de căldură va fi mai redusă față de setările la temperaturi mai înalte. Temperatura apei din boiler este afisată de incatorul 1
Dacă nu veți folosi boilerul un timp îndelungat, protejati-l împotriva înghetului setând temperatura în poziția "*. În această pozoție apa din boiler va fi menținută la temperatura aproximativă de 10 °C.
Functionarea boilerului în modul "EcoSmart"
Acest mod de funcționare este adecvat mai ales atunci când aveți un program destul de exact privind folosirea apei calde (de exemplu: vă faceți duș în fiecare zi la aproximativ aceleași ore). Pentru ca boilerul să funcționeze în modul "EcoSmart" trebuie să porniți funcția de înregistrare. În timpul înregistrării, regulatorul electronic memorizează programul de folosire a boilerului și ține cont de acesta după încetarea înregistrării. Înregistrarea durează 7 zile. Funcționarea în modul "EcoSmart" reduce consumul de energie electrică.
- Prin apăsarea butonului 4, activați înregistrarea obișnuintelor dvs. În timpul înregistrării pulsului, semnalul optic verde 3 pulsează. După 7 zile înregistrarea se termină, iar regimul înregistrat se pornește în mod automat. În timpul funcționării încălzitorului în modul "EcoSmart", luminează semnalul optic verde 3.
- Prin repetarea apăsării pe butonul opriți înregistrarea sau funcționarea funcției "EcoSmart". Boilerul funcționează din nou în mod normal: încălzește apa în funcție de temperatura setată.
- Prin apăsarea butonului 4 este posibilă repornirea funcției "EcoSmart". Dacă regimul de funcționare a fost deja înregistrat (înregistrarea nu a fost întreruptă), acesta începe să funcționeze. Luminează semnalul optic verde 3 Dacă înregistrarea a fost întreruptă, se începe o înregistrare nouă de 7 zile. Luminează intermitent semnalul optic verde 3
- Dacă regulatorul electronic a salvat regimul de funcționare înregistrat și programul de folosire a apei calde se modifică, este necesar a porni o nouă înregistrare. Aceasta este activată apăsând un timp mai îndelungat pe butonul 4 Înregistrarea va dura următoarele 7 zile.
Funcția antilegionella
Dacă apa din boiler nu se încălzește până la temperatura de 65° într-o perioadă de 14 zile consecutive, funcția antilegionella este automat acționată, apa din boiler fiind încălzită până la temperatura de 70 °C și menținută la această temperatură timp de 120 minute.
Indicarea defectiunilor
În cazul defectării ecranului de aSfișare încep să lumineze intermitent ledurile de control.
| Defecțiune | Descrierea defectiunii | Semnalizarea | Soluția |
| E1 Defecta | rea senzorului de temperatură | Aprinderea intermitentă rapidă de două ori a ledului de control al indicatorului 1 | Sunatți serviciul de service (boilerul nu funcționează). |
| Defecțiune | Descrierea defectiunii | Semnalizarea | Solutia |
| E5 Supraîn | călzirea (temperatura > 90 °C) | Aprinderea intermitentă rapidă de trei ori a ledului de control al indicatorului1 | Indicarea defectiunii dispare automat atunci când temperatura scade sub valoarea setată. În cazul reapariției defectiunii, sunați la service. |
| E44 Pornire | uscată Aprinderea intermitentă rapidă de patru ori a ledului de control al indicatorului1 | Umpleți boilerul cu apă. Indicarea defectiunii dispare odată cu oprirea boilerului respectiv la apăsarea timp de 3 secunde a butonului2 |
Golirea de apă a boilerului
Dacă deconectați boilerul de la rețeaua electrică, trebuie să goliți boilerul de apă în cazul în care există pericolul înghetării acesteia. Boilerul se golește de apă prin țeava de scurgere. În acest scop se recomandă a se monta un element T cu ventile de evacuare între ventilul de siguranță și țeava de alimentare. Înainte de a goli boilerul, acesta trebuie să fie deconectat de la rețeaua electrică și trebuie deschisă maneta pentru apă caldă a bateriei de transvazare și eliminată apa caldă. După ce apa din boiler s-a răcit, se închide ventilul de alimentare cu apă rece și se deșurubează țeava mobilă de ieșire a apei calde a boilerului. Boilerul poate fi acum golit prin ventilul de eliminare a apei de la țeava de alimentare cu apă. După eliminarea apei prin țeava de alimentare, în boiler rămâne o cantitate redusă de apă. La reumplerea cu apă a boilerului, vă recomandăm să deschideți maneta pentru apă caldă a bateriei transvazoare și să lăsați ca apa să curgă cel puțin 2 minute prin țeava de evacuare a bateriei transvazoare (jetul de apă trebuie să fie uniform, de intensitate medie și de grosimea unui pix).
ÎNTRETINERE
Curățați partea exterioară a boilerului cu o cârpă moale și cu detergenți lichizi neagresivi, destinați curățării suprafețelor netede lăcuite. Nu folosiți detergenți abrazivi sau care contin alcool.
Prin intervențiile de service regulate veți asigura funcționarea impecabilă și durata lungă de viață a boilerului. Garanția privind ruginirea rezervorului de apă este valabilă numai în cazul în care ați efectuat verificări regulate ale anodului de protecție.
Perioada dintre verificări nu poate fi mai mare față de cea menționată în declarația de garanție. Verificările trebuie să fie efectuate de către un servicer autorizat, care să vi le înscrie în foia de garanție a produsului. În cadrul service-ului, acesta va verifica nivelul de uzură al anodului de protecție și, după caz, va curăța calcarul care se acumuleză în boiler în funcție de calitatea, cantitatea și temperatura apei folosite. Serviciul de service vă va recomanda data următoarei verificări în funcție de starea de fapt constatată.
Vă rugăm, să nu reparați singuri eventualele defectiuni ale boilerului, ci să informați în legătură cu ele cel mai apropiat furnizor autorizat de servicii service.
PROPRIETĂȚILE TEHNICE ALE APARATULU
| Tip | OTGS 30 E5 | OTGS 50 E5 | OTGS 80 E5 | OTGS 100 E5 | OTGS 120 E5 | |
| Profil de sarcină declarat | S | M | M | L | L | |
| Clasă de randament energetic 1) | B | B | B | C | C | |
| Randamentul energetic aferent încălzirii apei (ŋwh) 1) | [%] | 37,2 | 40 | 39,6 | 40 | 40 |
| Consumul anual de energie electrică 1) | [kWh] | 496 | 1282 | 1296 | 2480 | 2554 |
| Consum zilnic de energie electrică 2) | [kWh] | 2,864 | 6,870 | 6,956 | 13,003 | 13,214 |
| Setarea temperaturi termostatului | "eco" | |||||
| Valoarea "smart" 3) | 1 | 1 | 1 | 1 | 1 | |
| Consumul săptămânal de energie electrică cu controale inteligente | [kWh] | 13,055 | 24,198 | 25,564 | 49,740 | 51,611 |
| Consumul săptămânal de energie electrică fără controale inteligente | [kWh] | 16,215 | 28,501 | 30,049 | 57,832 | 58,689 |
| Volum | [l] | 29,1 | 49,1 | 78,8 | 98,1 | 118,9 |
| Cantitatea de apă mixată la 40 °C V40 2) | [l] | - | 68 | 121 | 142 | 177 |
| Presiune | [MPa (bar)] | 0,6 (6) / 0,9 (9) / 1,0 (10) | ||||
| Masa / plin cu apă | [kg] | 19/49 | 24/74 | 31/111 | 36/136 | 41/161 |
| Protectția anticorosivă a rezervorului Emailat/ Anod Mg | • / • | • / • | • / • | • / • | • / • | |
| Protectție împotriva supraîncălzirii | • | • | • | • | • | |
| Protectție împotriva pornirii aparatului fără a avea apă în boiler | • | • | • | • | • | |
| Consum de energie | [W] | 2000 | ||||
| Voltaj | [V~] | 230 | ||||
| Categoria de protectție | I | |||||
| Gradul de protecție | IP24 | |||||
| Timpul de încălzire între 10 °C și 65 °C | [h] | 0 59 | 1 38 | 2 37 | 3 16 | 3 55 |
| Dimensiunile ambalajului | [mm] | 480x490 x630 | 480x490 x810 | 480x490 x1070 | 480x490 x1245 | 480x490 x1420 |
1) Regulamentul Comisiei UE 812/2013; EN 50440
2) EN 50440
3) Datele referitoare la eficiența și consumul de energie sunt valabile numai în cazul controalelor inteligente
NE RETINEM DREPTUL DE A MODIFICA ACESTE INSTRUCTIUNI, FĂRĂ A INFLUENTA ASTFEL ÎN VREUN FEL ASUPRA FUNCTIONĂRII APARATULUI.
Instrucțiunile de folosire sunt accesibile și pe site-ul companiei noastre:
http://www.gorenje.com.
