Typ výrobku	Elektrický zásobníkový ohřívač vody
Model	Gorenje OTGS80SMC6 (OTGS 80 E5)
Objem	78,8 litrů
Rozměry (V x Š x H)	950 mm x 490 mm x 480 mm (přibližně)
Hmotnost (prázdný / plný)	31 kg / 111 kg
Jmenovitý tlak	0,6 / 0,9 / 1,0 MPa (6/9/10 bar)
Topný výkon	2000 W
Napětí	230 V~
Třída ochrany	I
Krytí	IP24
Třída energetické účinnosti	B
Ovládací panel	Digitální displej s tlačítkem zapnutí/vypnutí a ovládáním teploty a EcoSmart
Funkce EcoSmart	7denní režim učení pro optimalizaci spotřeby energie na základě zvyklostí používání
Anti-legionella funkce	Ohřeje vodu na 70 °C po dobu 120 minut, pokud nebyla po dobu 14 dnů dosažena teplota 65 °C
Bezpečnostní prvky	Ochrana proti přehřátí (tepelná pojistka), ochrana proti suchému startu, vyžadován pojistný ventil
Nastavení teploty	Ochrana proti zamrznutí (10 °C), 35 °C, eco (57 °C), 75 °C
Instalace	Vertikální montáž na stěnu; vyžaduje kvalifikovaný personál; doporučeno použití pojistného ventilu a expanzní nádoby
Údržba	Roční kontrola antikorozní anody; odvápnění podle potřeby; čištění vnějšího povrchu měkkým hadříkem
Digitální displej	Zobrazuje nastavenou/aktuální teplotu a chybové kódy

Často kladené otázky - OTGS80SMC6 GORENJE

Jak nainstalovat ohřívač vody OTGS80SMC6?

Instalaci musí provést kvalifikovaný personál v souladu s místními předpisy. Ohřívač musí být namontován svisle na stěnu pomocí šroubů o průměru nejméně 8 mm. Na přívod studené vody musí být nainstalován pojistný ventil (jmenovitý tlak 0,6/0,9/1,0 MPa). Mezi ohřívač a pojistný ventil neumísťujte uzavírací ventil. Ohřívač musí být před připojením k elektrické síti naplněn vodou.

K čemu slouží pojistný ventil a jak o něj pečovat?

Pojistný ventil zabraňuje překročení tlaku o více než 0,1 MPa (1 bar) nad jmenovitý tlak. Během ohřevu může kapat voda; to je normální. Ventil by měl být pravidelně ovládán, aby se odstranil vodní kámen a zajistilo se, že není ucpaný. Vývod musí být veden směrem dolů a umístěn v prostředí bez mrazu.

Jak nastavit teplotu na ohřívači?

Opakovaně stiskněte tlačítko 2 pro přepínání úrovní teploty: * (ochrana proti zamrznutí, ~10 °C), 35 °C (světlo), eco (57 °C) a ### (75 °C). Displej zobrazuje aktuálně nastavenou teplotu. Doporučené nastavení pro energetickou účinnost je režim 'eco' při 57 °C.

Co je EcoSmart a jak ho používat?

EcoSmart je chytrý režim, který se učí vaše vzorce používání teplé vody po dobu 7 dnů a podle toho ohřívá vodu, aby šetřil energii. Pro aktivaci stiskněte tlačítko 4. Během období učení zelená kontrolka bliká. Po 7 dnech svítí trvale, když je v provozu v chytrém režimu. Opětovným stisknutím tlačítka 4 režim deaktivujete.

Jak čistit ohřívač vody?

Vnější povrch čistěte měkkým hadříkem a jemným čisticím prostředkem vhodným pro lakované povrchy. Nepoužívejte čisticí prostředky na bázi alkoholu nebo abrazivní prostředky. Vnitřní údržbu (např. odvápnění, kontrola anody) musí provádět autorizovaný servisní technik alespoň tak často, jak je uvedeno v záruce.

Co znamenají chybové kódy a jak je opravit?

E1 (chyba teplotního čidla) – opakované 2 rychlé pulsy; zavolejte servis. E5 (přehřátí >90 °C) – 3 rychlé pulsy; automaticky se resetuje při poklesu teploty; pokud se opakuje, zavolejte servis. E44 (suchý start) – 4 rychlé pulsy; naplňte ohřívač vodou a podržte tlačítko zapnutí/vypnutí po dobu 3 sekund pro vymazání.

Jak vypustit ohřívač vody?

Odpojte ohřívač od elektrické sítě. Otevřete kohoutek teplé vody pro uvolnění tlaku a vypuštění teplé vody. Zavřete přívod studené vody, poté odšroubujte výstupní potrubí teplé vody. Voda vyteče přes přívodní potrubí, pokud je nainstalována T-spojka s výpustným ventilem. Upozorňujeme, že zůstává malé množství vody; při opětovném plnění nechte téct horkou vodu alespoň 2 minuty, aby se odstranil vzduch.

Jak často by měla být anoda kontrolována?

Antikorozní hořčíková anoda by měla být kontrolována v intervalech uvedených v záručním listu (obvykle ročně). Kontroly musí provádět autorizovaný servisní technik, který kontrolu zaznamená a v případě potřeby anodu vymění. Pravidelná kontrola je nutná pro zachování platnosti záruky na korozní odolnost nádrže.

Může ohřívač vody používat děti?

Děti od 8 let mohou ohřívač používat pod dohledem a po poučení o bezpečném provozu. Děti by si neměly hrát se spotřebičem ani provádět čištění/údržbu bez dozoru.

Jaká je energetická účinnost ohřívače OTGS80SMC6?

Tento model (80L) má třídu energetické účinnosti B s účinností ohřevu vody 39,6 %. Roční spotřeba elektřiny je 1296 kWh. Použití funkce EcoSmart může snížit týdenní spotřebu z 30,049 kWh na 25,564 kWh.

NÁVOD K OBSLUZE OTGS80SMC6 GORENJE

⚠️ Výrobek mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pouze pokud jsou pod dozorem, nebo pokud jsou poučeni o bezpečném používání přístroje a rozumí možnému nebezpečí.

⚠️ Děti si nesmí hrát s přístrojem.

Čištění a údržbu přístroje nesmí provádět děti bez dozoru.

⚠ Instalace musí být provedena v souladu s platnými předpisy a podle návodu výrobce. Provést ji musí pro to vyškolený odborník.

Při uzavřeném, tlakovém systému připojení je potřeba na přívodní potrubí ohřívače připevnit bezpečnostní ventil s jmenovitým tlakem 0,6 MPa (6 bar), 0,9 MPa (9 bar) nebo 1,0 MPa (10 bar) (viz. tabulka), který zabrání zvýšení tlaku v kotli o více než 0,1 MPa (1 bar) nad jmenovitým tlakem.

⚠️ Může dojít k odkapávání vody z odtokového otvoru bezpečnostního ventilu, proto musí být odtokový otvor otevřený na atmosferický tlak.

⚠️ Odtok bezpečnostního ventilu musí být umístěn směrem dolů a v prostoru, kde nemrzne.

⚠ Pro správné fungování bezpečnostního ventilu je potřeba pravidelně provádět kontroly, odstraňovat vodní kámen a prověřovat, zda-li bezpečnostní ventil není blokován.

⚠️ Mezi ohřívač vody a bezpečnostní ventil není dovoleno umístit uzavírací ventil, tím bychom omezili funkci tlakového zabezpečení ohřívače!

⚠️ Před elektrickým zapojením je potřeba ohřívač nejprve naplnit vodou.

⚠ Ohřívač je zabezpečen proti selhání pracovního termostatu dodatečnou teplotní pojistkou. V případě selhání termostatu v souladu s bezpečnostními standardy může voda v ohřívači dosáhnout teploty až 130 °C. Při realizaci vodovodných instalací je potřeba vzít v úvahu, že může dojít k uvedeným teplotním zatížením.

Při odpojení ohřívače z elektické sítě z něj vylijte vodu,

pokud hrozí její zmrznutí.

⚠ Voda z ohřívače se vyprázdní skrze přívodní potrubí kotle. Za tím účelem je doporučeno nainstalovat mezi bezpečnostní ventil a přívodní potrubí speciální T-člen s výpustným ventilem.
⚠️ Prosíme, abyste případné poruchy na ohřívači neopravovali sami, ale informovali o nich nejbližší autorizovanou servisní službu.

Naše výrobky jsou vybaveny životnímu prostředí a zdraví neškodnými prvky a jsou vyrobeny tak, že je můžeme v jejich poslední životní fázi co nejjednodušeji rozložit a recyklovat.

Recyklováním materiálů snižujeme množství odpadů a snižujeme potřebu výroby nových materiálů (například kovů), které vyžadují hodně energie a

způsobují vypouštění nebezpečných látek. Postupy recyklace tak snižujeme použití přírodních zdrojů, neboť můžeme odpadní součásti z plastu a kovů znovu vrátit do různých výrobních procesů.

Pro více informací o systému nakládání s odpady navštivte své středisko pro nakládání s odpady nebo prodejce, u kterého byl výrobek koupen.

Vážený zákazníku, děkujeme Vám za zakoupení našeho výrobku. PŘED INSTALACÍ A PRVNÍM POUŽITÍM OHŘÍVAČE VODY SI, PROSÍM, POZORNĚ PŘEČTĚTE NÁVOD.

Ohřívač je vyroben v souladu s platnými normami a je řádně vyzkoušen, pro něj byl vydán bezpečnostní certifikát a certifikát o elektromagnetické kompatibilnosti. Jeho hlavní technické vlastnosti jsou uvedeny na štítku, nalepeném na dnu ohřívače v blízkosti přípojného potrubí. Ohřívač smí připojit na vodovodní a elektrickou síť pouze pro to vyškolený odborník. Zásahy do interiéru z důvodu opravy, odstaranění vodního kamene, kontroly nebo výměny antikorozní ochranné anody, mohou být provedeny pouze autorizovanou servisní službou.

INSTALACE

Ohřívač umístěte co možná nejblíže odběrnému místu. Pokud ohřívač umístíte do místnosti, ve které se nachází vana nebo sprcha, je nutné řídit se požadavky normy IEC 60364-7-701 (VDE 0100, Teil 701). Ohřívač připevněte na stěnu pro to určenými šrouby o nominálním průměru nejméně 8 mm. Stěnu se zhoršenou nosnosní je nutné na místě, kam ohřívač instalujete, nejprve patřičně zpevnit. Ohřívač je dovoleno připevnit na stěnu pouze ve svislé poloze.

S ohledem na případné pozdější zásahy servisní služby doporučujeme instalovat ohřívač v souladu s montážními rozměry (viz. obr. 1).

A B C G
OTGS 30 E5	510	310	235	180
OTGS 50 E5	690	470	250	260
OTGS 80 E5	950	735	245	360
OTGS 100 E5	1125	900	255	510
OTGS 120 E5	1300	900	430	510

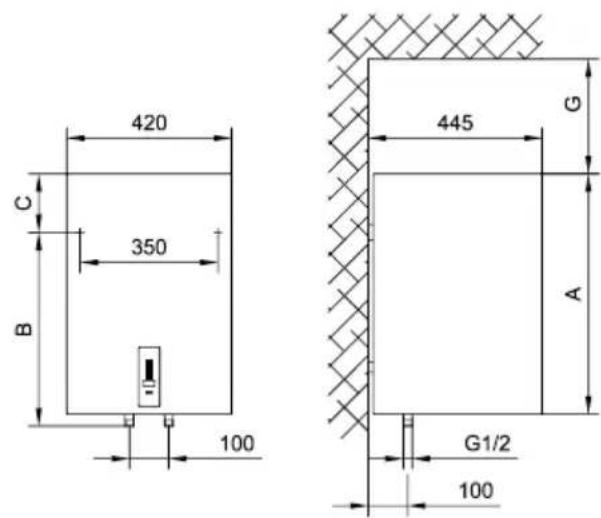

Přípojné a montážní míry ohřívače [mm]

Obr. 1: Svislá instalace na stěnu

PŘIPOJENÍ NA VODOVODNÍ SÍŤ

Přívod a odvod vody jsou na potrubí ohřívače barevně označeny. Přívod studené vody je označen modrou barvou, odvod teplé vody červenou barvou.

Ohřívač je možné připojit na vodovodní síť dvěma způsoby. Uzavřený, tlakový systém připojení umožňuje odběr vody na více odběrných místech. Otevřený, netlakový systém umožňuje odběr vody jen na jednom odběrném místě. Vzhledem k vybranému systému připojení musíte zabudovat také vhodné míchací baterie.

U uzavřeného, tlakového systému připojení (obr. 2) je na odběrných místech potřeba použít tlakové míchací baterie. Z důvodu bezpečnosti provozu je nutné na přívodní potrubí nainstalovat bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa (1 bar) nad jmenovitým. Výstupní otvor na bezpečnostním ventilu musí mít výstup na atmosferický tlak. Při ohřívání vody v ohřívači se tlak vody v kotli zvyšuje až k hranici, která je nastavena na bezpečnostním ventilu. Vzhledem k tomu, že je zabráněno vracení se vody zpátky do vodovodní sítě, může dojít k ukapávání vody z odtokového otvoru bezpečnostního ventilu. Kapající vodu můžete odvést do kanalizace přes zachycující nástavec, který namontujete pod bezpečnostním ventilem. Výpustné potrubí, umístěné pod výstupem bezpečnostního ventilu, musí být umístěno směrem přímo dolů a v prostředí, kde nemrzne.

Abyste se vyhli kapání vody z bezpečnostního ventilu, nainstalujte na přívodní potrubí ohřívače expanzní nádobu o objemu nejméně 5 % objemu ohřívače.

Ke správnému fungování bezpečnostního ventilu je potřeba pravidelně provádět kontroly za účelem odstranění vodního kamene, zkontroluje se také, zda-li bezpečnostní ventil není blokován. Při kontrole musíte pohybem páčky nebo odšroubováním matice ventilu (v závislosti na typu ventilu) otevřít výstup bezpečnostního ventilu. Přitom musí skrze výstupní otvor ventilu vytéct voda, což je

U otevřeného, netlakového systému (obr. 3) je potřeba při vstupu vody do ohřívače umístit nevratný ventil, zabraňující vytékání vody z kotle, pokud v síti dojde voda. U tohoto systému připojení je dovoleno použítí pouze průtokové míchací baterie. V ohřívači se kvůli ohřívání objem vody zvětšuje, to zapříčiňuje kapání vody z potrubí míchací baterie. Silným utahováním rukojeti na míchací baterii nelze zabránit kapání vody, můžete však baterii poškodit.


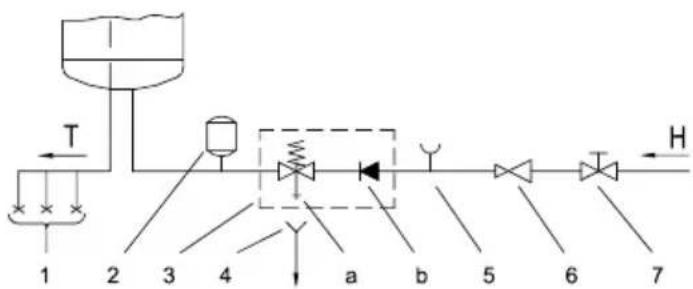

Obr. 2: Uzavřený (tlakový) systém

Obr. 3: Otevřený (netlakový) systém

LEGENDA:

1 - Tlakové míchací baterie
2 - Expanzní nádoba
3 - Bezpečnostní ventil

a - zkušební ventil

b - nevratný ventil

4 - Nálevka s napojením na odtok
5 - Zkušební nástavec

6 - Redukční ventil tlaku
7 - Uzavírací ventil
8 - Nevratný ventil
9 - Průtoková míchací baterie

H - Studená voda

T - Teplá voda

Mezi ohřívač vody a bezpečnostní ventil není dovoleno umístit uzavírací ventil, tím bychom omezili funkci tlakového zabezpečení ohřívače!

Ohřívač je možné připojit na domácí vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než jmenovitý tlak. Pokud tlak v síti přesahuje jmenovitý tlak, je nutné nainstalovat redukční ventil.

Před elektrickým zapojením ohřívače je potřeba ohřívač nejprve naplnit vodou!

Při prvním plnění otevřete páčku teplé vody na míchací baterii. Ohřívač je naplněn, když voda přiteče skrze výpust míchací baterie.

PŘIPOJENÍ NA ELEKTRICKOU SÍŤ

Před zapojením do elektrické sítě je do ohřívače potřeba nainstalovat napájecí šňůru minimálního průřezu alespoň 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ), proto je nutné odstranit ochranný kryt.

Příprava na oddělení všeh pólů musí být vestavěna v elektrické instalaci v souladu s národními instalačními předpisy.

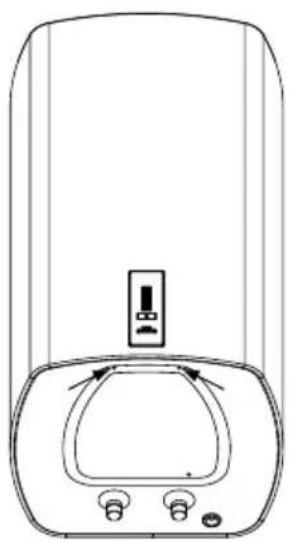

Obr. 4: Odstrnění ochranného krytu

LEGENDA:

1 - Přípojná sponka
2 - Dvoupólová pojistka
3 - Elektronický regulátor
4 - Topné těleso
5 - Teplotní detektor

L - Fázový vodič
N - Neutrální vodič
12 - Ochranný vodič

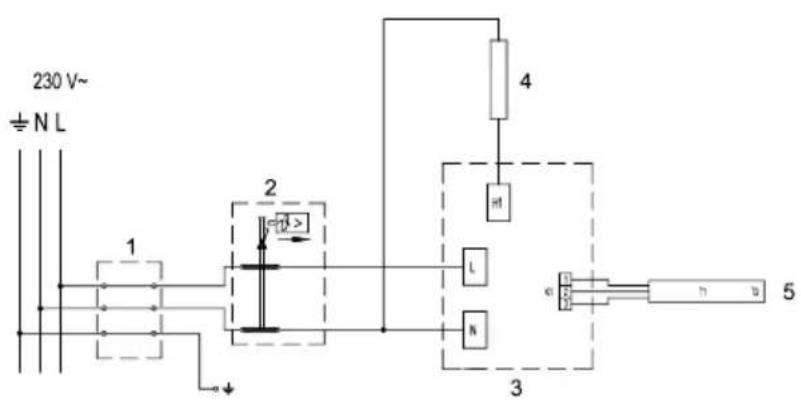

Obr. 5: Schéma elektrického připojení

UPOZORNĚNÍ: Před každým zásahem do interiéru ohřívače je nutné ohřívač odpojit z elektrické sítě. Zásah muže provést pouze vyškolený odborník!

POUŽITÍ OHŘÍVAČE

Po připojení na vodovodní a elektrickou sit’ je ohřívač připraven k použití. Při připojení na napájecí napětí ohřívač přejde od stavu připravenosti. Ve stavu připravenosti ohřívač udržuje teplotu vody na 10 °C.

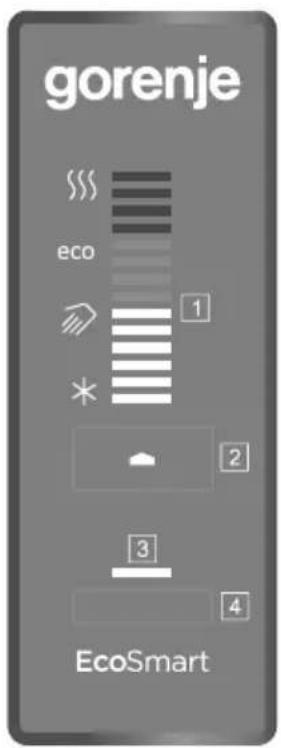

LEGENDA:

1 - ukazatel nastavené/skutečné teploty vody v ohřívači, signalizace závad
2 - tlačítko On/Off, nastavení teploty
3 - indikace fungování "SMART" režimu
4 - tlačítko pro zapnutí/vypnutí "SMART" režimu

Obr. 6: Ovládací panel

Ohřívač je vybaven elektronickým regulátorem "EcoSmart", který umožňuje nastavení teploty vody, znázornění teploty vody, diagnostiku závad a fungování v chytrém režimu, se kterým snížíte spotřebu elektrické energie.

Zapnutí / vypnutí ohřívače

Ohřívač vody zapnete delším stisknutím (3 s) tlačítka 2 Dalším delším stisknutím (3 s) slačítka 2ohřívač přejde do stavu připravenosti.

Fungování ohřívače – ruční nastavení

Teplotu nastavujte stisknutím tlačítka na požadovanou teplotu (přednastavená teplota je 57 °C).

* - Ochrana proti zmrznutí, teplota přibližně 10 °C.

- Teplota vody přibližně 35 °C.

eco - Teplota vody přibližně 57 °C.

\\\$ - Teplota vody přibližně 75 °C.

Když dosáhnete maximální hranice "\\\$", se s následujícím stisknutím tlačítka 2 vrátíte na začátek "*. Doporučujeme nastavení na pozici "eco". Toto nastavení je nejúspornější; teplota vody bude přibližně 57 °C, vylučování vodního kamene a teplotní ztráty budou menší než při nastavení na vyšší teplotu. Teplotu vody v

ohřívači znázorňuje schéma 1

Pokud máte v plánu ohřívač delší dobu nepoužívat, zajistěte jeho obsah před zmrznutím tím způsobem, že nastavíte teplotu na pozici "*. Při tomto nastavení bude ohřívač udržovat teplotu vody přibližně na 10 °C.

Fungování ohřívače v režimu "EcoSmart"

Tento režim je vhodný především v případě, pokud máte ustálené návyky, co se týká spotřeby teplé vody (např. sprchování každý den přibližně ve stejnou hodinu). Pro fungování ohřívače v "EcoSmart" režimu je potřeba zapnout nahrávání. V času nahrávání si elektronický regulátor zapamatuje vaše návyky, které následně použije při ohřívání vody po konci nahrávání. Nahrávání trvá 7 dní. Fungování v režimu "EcoSmart" sníží spotřebu elektrické energie.

• Stiskem tlačítka 4 začnete s nahráváním vašich návyků. V době nahrávání bliká zelená kontrolní dioda 3 Když nahrávání po 7 dnech skončí, zaznamenaný režim se automaticky zapne. V době činnosti ohřívače v režimu "EcoSmart" svítí zelená kontrolní dioda 3
• Opakovaným stisknutím tlačítka 📁vypnete nahrávání a fungování režimu "EcoSmart". Ohřívač se vrátí do základního režimu fungování . Vodu ohřívá s ohledem na nastavenou teplotu.
• Opakované zapnutí "EcoSmart" funkce je možné stisknutím tlačítka 4. Pokud byl již nahrán režim činnosti (nahrávání nebylo přerušeno), zapne se. Svítí zelená kontrolní dioda 3Pokud bylo nahrávání přerušeno, začne se nové 7 denní nahrávání. Bliká zelená kontrolní dioda 3
• V případě, že má elektronický regulátor uložen režim fungování a návyky při spotřebě teplé vody se změní, je potřeba začít s novým nahráváním. Znovu nahrávat začnete s delším stisknutím tlačítka 4 Nahrávání trvá dalších 7 dní.

Funkce antilegionela

Pokud se voda v ohřívači během 14-ti dní neohřeje na teplotu 65 °C, zapne se funkce antilegionela, která vodu v ohřívači sehřeje na 70 °C a udržuje ji při této teplotě 120 minut.

Indikace závad

V případě závady začnou na displeji blikat kontolní diody.

Závada	Popis závady	Signalizace	Řešení
E1	Závada teplotního čidla	Opakující se 2x rychlé bliknutí kontrolní diody na displeji.	Kontaktujte servisní službu (ohřívač nefunguje).
E5 Přehřívání(teplota > 90 °C)		Opakující se 3x rychlé bliknutí kontrolní diody na displeji.	Závada se automaticky odstraní, když se teplota sníží pod nastavenou hodnotu. Pokud se závada opakuje, kontaktujte servisní službu.
E44 Suché zapnutí Opakující se 4x	rychlébliknutí kontrolní diody nadispleji	Ohřívač naplňte vodou.Závada se odstranívypnutím ohřívače, resp.třísekundovým stisknutímtlačítka.

Vyprázdnění ohřívače

Při odpojení ohřívače z elektrické sítě je nutné z něj vypustit vodu (hrozí její zmrznutí). Voda z ohřívače se vyprázdní skrze přívodní potrubí ohřívače. Za tím účelem se při instalaci doporučuje umístit mezi bezpečnostní ventil a přívodní potrubí speciální T-člen s výpustným ventilem. Před vypoušťením je potřeba ohřívač vypnout z elektrické sítě, otevřít páčku teplé vody na připojené míchací baterii a vypustit teplou vodu. Když se voda v ohřívači ochladí, zavře se ventil přívodu studené vody a odmotá se pohyblivé potrubí na přívodu teplé vody do ohřívače. Nyní můžete ohřívač vyprázdnit přes výpustný ventil na přítokovém potrubí. Po vyprázdnění vody přítokovým potrubím zůstane v ohřívači menší množství vody. Při následném plnění ohřívače vodou je doporučeno otevřít páčku teplé vody na míchací baterii a nechat vodu téct alespoň 2 minuty skrze výpustné potrubí míchací baterie (proud vody by měl být stejnoměrný, střední síly, tloušťky tužky).

ÚDRŽBA

Vnějšek ohřívače čistěte měkkým hadrem a neagresivními tekutými čistícími prostředky, určenými k čištění hladkých lakovaných povrchů. Nepoužívejte čistící prostředky s obsahem alkoholu a abrazivní čisticí prostředky.

Pravidelnými servisními kontrolami zajistíte správný provoz a dlouhou životnost ohřívače. Záruka proti korozi kotle je platná pouze v případě, pokud jsou prováděny pravidelné předepsané kontroly opotřebení ochranné anody. Doba mezi pravidelnými revizemi nesmí být delší než je uvedeno v záručním listu. Kontroly musí být prováděny autorizovaným servisem, který Vám kontrolu eviduje v záručním listu výrobku. Při revizi se zkontroluje opotřebování antikorozní ochranné anody a podle potřeby se odstraní vodní kamen, který se, v závislosti na kvalitě, množství a teplotě spotřebované vody, usadí uvnitř ohřívače. Zákaznický servis Vám po revizi ohřívače, s ohledem na jeho stav, také doporučí datum příští kontroly.

Prosíme, abyste případné poruchy na ohřívači neopravovali sami, ale informovali o nich nejbližší autorizovanou servisní službu.

TECHNICKÉ VLASTNOSTI PŘÍSTROJE

Typ		OTGS 30 E5	OTGS 50 E5	OTGS 80 E5	OTGS 100 E5	OTGS 120 E5
Určený profil zatížení		S	M	M	L	L
Třída energetické účinnosti 1)		B	B	B	C	C
Energetická účinnost při ohřívání vody (ηwh) 1)	[%]	37,2	40	39,6	40	40
Roční spotřeba elektrické energie 1)	[kWh]	496	1282	1296	2480	2554
Denní spotřeba elektrické energie 2)	[kWh]	2,864	6,870	6,956	13,003	13,214
Nastavení teploty termostatu		"eco"
Hodnota "smart" 3)		1	1	1	1	1
Týdenní spotřeba elektrické energie s chytrým zacházením	[kWh]	13,055	24,198	25,564	49,740	51,611
Týdenní spotřeba elektrické energie bez chytrého zacházení	[kWh]	16,215	28,501	30,049	57,832	58,689
Objem	[l]	29,1	49,1	78,8	98,1	118,9
Množství smíchané vody při 40 °C V40 2)	[l]	-	68	121	142	177
Jmenovitý tlak	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Váha / naplněno vodou	[kg]	19/49	24/74	31/111	36/136	41/161
Antikorozní ochrana kotle Emajlováno / Mg anoda		• / •	• / •	• / •	• / •	• / •
Ochrana proti přehřívání		•	•	•	•	•
Ochrana protu suchému zapnutí		•	•	•	•	•
Přípojové napětí	[W]	2000
Napětí	[V~]	230
Třída ochrany		I
Stupeň ochrany		IP24
Doba ohřívání z 10 °C na 65 °C	[h]	0 59	1 38	2 37	3 16	3 55
Rozměry krytu	[mm]	480x490 x630	480x490 x810	480x490 x1070	480x490 x1245	480x490 x1420

1) Ustanovení komise EU 812/2013; EN 50440
2) EN 50440
3) Podatky o energetické účinnosti a spotřebě energie platí pouze při zapnutém chytrém řídícím zařízení.

PONECHÁVÁME SI PRÁVO NA ZMĚNY, KTERÉ NEMAJÍ VLIV NA FUNGOVÁNÍ PŘÍSTROJE.

Návod k obsluze je k dispozici také na našich internetových stránkách

http://www.gorenje.com.

WARNINGS

⚠ Pred elektrickým pripojením ohrievača je nutné ohrievač naplnit' vodou!

Obr. 3: otvorený (netlakový) systém

LEGENDA:

Pred elektrickým pripojením ohrievača je nutné ohrievač najprv naplnit' vodou!

L - Fázový vodič
N - Neutrálny vodič
± - Ochranný vodič

Obr. 5: Schéma elektrického pripojenia

Obr. 6: Ovládací panel

Ohrievač vody zapneme d'alším stlačením (3 s) tlačidla 2 Opätovným d'alším dlhším stlačením (3 s) tlačidla 2ohrievač prepne do pohotovostného režimu.

Teplotu nastavujte stisnutím tlačidla na požadovanú teplotu (prednastavená teplota je 57 °C).

* - Ochrana proti zamrznutiu, teplota okolo 10 °C.
- Teplota vody asi 35 °C.
eco - Teplota vody asi 57 °C.
§§§ - Teplota vody približne 75 °C.

Vyprázdnenie ohrievača
