Gaminio tipas	Elektrinis akumuliacinis vandens šildytuvas
Modelis	Gorenje OTGS80SMC6 (OTGS 80 E5)
Tūris	78,8 litrų
Matmenys (A x P x G)	950 mm x 490 mm x 480 mm (apytiksliai)
Svoris (tuščias / pilnas)	31 kg / 111 kg
Vardinis slėgis	0.6 / 0.9 / 1.0 MPa (6/9/10 bar)
Šildymo galia	2000 W
Įtampa	230 V~
Apsaugos klasė	I
Įsiskverbimo apsauga	IP24
Energijos vartojimo efektyvumo klasė	B
Valdymo skydelis	Skaitmeninis ekranas su įjungimo/išjungimo mygtuku bei temperatūros ir EcoSmart valdikliais
EcoSmart funkcija	7 dienų mokymosi režimas, optimizuojantis energijos suvartojimą pagal naudojimo įpročius
Anti-Legionella funkcija	Kaitina vandenį iki 70°C 120 minučių, jei 14 dienų nebuvo pasiekta 65°C
Saugos funkcijos	Apsauga nuo perkaitimo (terminis išjungimas), apsauga nuo sauso paleidimo, reikalingas apsauginis vožtuvas
Temperatūros nustatymai	Apsauga nuo užšalimo (10°C), 35°C, eco (57°C), 75°C
Įrengimas	Vertikalus montavimas ant sienos; reikalingas kvalifikuotas personalas; rekomenduojamas apsauginis vožtuvas ir išsiplėtimo bakas
Priežiūra	Metinis antikorozinio anodo tikrinimas; nuosėdų šalinimas pagal poreikį; išorės valymas minkšta šluoste
Skaitmeninis ekranas	Rodo nustatytą/aktualų temperatūrą ir klaidų kodus

Dažnai užduodami klausimai - OTGS80SMC6 GORENJE

Kaip sumontuoti OTGS80SMC6 vandens šildytuvą?

Montavimą turi atlikti kvalifikuotas personalas pagal vietinius reglamentus. Šildytuvas turi būti montuojamas vertikaliai ant sienos varžtais, kurių skersmuo ne mažesnis kaip 8 mm. Ant šalto vandens įvado turi būti sumontuotas apsauginis vožtuvas (vardinis slėgis 0,6/0,9/1,0 MPa). Tarp šildytuvo ir apsauginio vožtuvo negalima montuoti uždarymo vožtuvo. Prieš prijungiant prie elektros tinklo, šildytuvas turi būti pripildytas vandens.

Ką daro apsauginis vožtuvas ir kaip jį prižiūrėti?

Apsauginis vožtuvas neleidžia slėgiui viršyti 0,1 MPa (1 bar) virš vardinio slėgio. Kaitinant jis gali lašėti vandeniu; tai normalu. Vožtuvą reikia periodiškai atidaryti, kad būtų pašalintos nuosėdos ir užtikrinta, kad jis nėra užsikimšęs. Išleidimo anga turi būti nukreipta žemyn ir laikoma šalčiui atsparioje aplinkoje.

Kaip nustatyti temperatūrą ant šildytuvo?

Paspauskite mygtuką 2 keletą kartų, kad pereitumėte per temperatūros lygius: * (apsauga nuo užšalimo, ~10°C), 35°C (šviesa), eco (57°C) ir ### (75°C). Ekrane rodoma dabartinė nustatyta temperatūra. Dėl energijos vartojimo efektyvumo rekomenduojama nustatyti 'eco' režimą ties 57°C.

Kas yra EcoSmart ir kaip jį naudoti?

EcoSmart yra išmanusis režimas, kuris per 7 dienas išmoksta jūsų karšto vandens naudojimo įpročius ir pagal juos šildo vandenį, taupydamas energiją. Norėdami suaktyvinti, paspauskite mygtuką 4. Mokymosi laikotarpiu žalia lemputė mirksi. Po 7 dienų, kai veikia išmaniuoju režimu, ji dega nuolat. Vėl paspauskite mygtuką 4, kad išjungtumėte.

Kaip išvalyti vandens šildytuvą?

Išorę valykite minkšta šluoste ir švelniu valikliu, tinkamu lakuotiems paviršiams. Nenaudokite alkoholio pagrindu pagamintų ar abrazyvinių valiklių. Vidinę priežiūrą (pvz., nuosėdų šalinimą, anodo tikrinimą) turi atlikti įgaliotas techninės priežiūros paslaugų teikėjas bent jau taip dažnai, kaip nurodyta garantijoje.

Ką reiškia klaidų kodai ir kaip juos pašalinti?

E1 (temperatūros jutiklio klaida) – pasikartojantys 2 greiti impulsai; kvieskite techninę priežiūrą. E5 (perkaitimas >90°C) – 3 greiti impulsai; automatiškai išsikrauna, kai temperatūra nukrenta; jei kartojasi, kvieskite techninę priežiūrą. E44 (sausas paleidimas) – 4 greiti impulsai; pripildykite šildytuvą vandens ir palaikykite įjungimo/išjungimo mygtuką 3 sekundes, kad išvalytumėte.

Kaip išleisti vandenį iš vandens šildytuvo?

Atjunkite šildytuvą nuo elektros tiekimo. Atidarykite karšto vandens čiaupą, kad sumažėtų slėgis ir išleistumėte šiltą vandenį. Uždarykite šalto vandens tiekimą, tada atsukite karšto vandens išleidimo vamzdį. Vanduo ištekės per įvado vamzdį, jei sumontuotas T formos jungtis su išleidimo vožtuvu. Atkreipkite dėmesį, kad lieka nedidelis vandens kiekis; vėl pripildydami, paleiskite karštą vandenį bent 2 minutes, kad pašalintumėte orą.

Kaip dažnai reikia tikrinti anodą?

Antikorozinis magnio anodas turi būti tikrinamas intervalais, nurodytais garantijos sertifikate (paprastai kasmet). Patikras turi atlikti įgaliotas techninės priežiūros paslaugų teikėjas, kuris užfiksuos patikrą ir, jei reikia, pakeis anodą. Reguliari patikra yra būtina, kad bako korozijos garantija išliktų galiojanti.

Ar vaikai gali naudoti vandens šildytuvą?

Vaikai nuo 8 metų amžiaus gali naudoti šildytuvą, jei yra prižiūrimi ir instruktuoti apie saugų naudojimą. Vaikai neturėtų žaisti su prietaisu ar atlikti valymo/priežiūros be priežiūros.

Koks yra OTGS80SMC6 energijos vartojimo efektyvumas?

Šis modelis (80L) turi energijos vartojimo efektyvumo klasę B, o vandens šildymo efektyvumas yra 39,6%. Metinis elektros energijos suvartojimas yra 1296 kWh. Naudojant EcoSmart funkciją, savaitinis suvartojimas gali sumažėti nuo 30,049 kWh iki 25,564 kWh.

NAUDOJIMO INSTRUKCIJA OTGS80SMC6 GORENJE

8 metų ir vyresni vaikai, sutrikusių fizinių, jutiminių ar protinių gebėjimų asmenys bei asmenys, kuriems trūksta patirties ar žinių, prietaisu gali naudotis tik prižiūrimi, jiems paaiškinus, kaip saugiai prietaisu naudotis, bei jiems supratus galimą pavojų.
⚠️ Vaikams su prietaisu žaisti draudžiama.
⚠️ Vaikams prietaiso valyti ar kitaip juo rūpintis be suaugusiųjų priežiūros draudžiama.
⚠ Prietaisas turi būti montuojamas, laikantis šalyje galiojančių reikalavimų ir gamintojo instrukcijų. Montavimo darbus turi atlikti kvalifikuotas montuotojas.
Esant uždarai (kaupiamajai) sistemai, prie vandens šildytuvo privedimo žarnelės būtina įrengti nominaliojo 0,6 Mpa (6 barų), 0,9 MPa (9 barų) arba 1,0 MPa (10 barų) slėgio apsauginį vožtuvą (žiūrėkite įrašą gamintojo lentelėje), kuris saugotų nuo slėgio katile padidėjimo daugiau nei 0,1 MPa (1 baro) virš nominaliojo.
⚠️ Iš apsauginio vožtuvo nutekamosios angos gali lašèti vanduo, todėl nutekamoji anga turi turėti išėjimą į atmosferos slėgį.
Apsauginio vožtuvo išvadas turi būti nukreiptas žemyn ir apsaugotas nuo užšalimo.
Kad apsauginis vožtuvas gerai veiktų, jį reikia periodiškai tikrinti, šalinti kalkių nuosėdas ir sekti, kad jis neužsikimštų.
⚠️ Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromajj vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!
⚠️ Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu!
Nuo termostato gedimo šildytuvas apsaugotas papildomo šiluminio saugiklio. Termostatui sugedus, vanduo šildytuve pagal saugumo standartus gali jkaisti net iki 130 °C. Montuojant vandens įvadą būtinai reikia atsižvelgti į tai, kad vandens temperatūra gali pakilti iki minėtos vertės.
⚠️ Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo reikia išleisti vandenį.

⚠️ Iš šildytuvo vanduo išteka per šildytuvo vandens išleidimo vamzdį. Todėl patartina montuojant šildytuvą tarp apsauginio vožtuvo ir vandens išleidimo vamzdžio įmontuoti specialų fittingą (trišakį) su išleidimo ventiliu.

⚠ Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

Mūsų produktuose yra ekologiškai saugūs ir sveikatai nekenksmingi komponentai, todėl pasibaigus naudojimo laikui juos galima lengvai išmontuoti ir perdirbti.

Medžiagų perdirbimas sumažina atliekų ir gamybai naudojamų žaliavų (pvz., metalų) kiekį, kurio gamybai reikia nemažai energijos ir kurios metu susidaro kenksmingų medžiagų. Perdirbimas mažina gamtos išteklių naudojimą, nes plastiko ir metalo detales galima pakartotinai panaudoti įvairiuose gamybos procesuose.

Daugiau informacijos apie atliekų šalinimą rasite savo atliekų surinkimo centre arba j parduotuvėje, kurioje buvo įsigytas gaminys.

Gerbiamas Pirkėjau, dėkojame, kad pirkote mūsų gaminį. PRIEŠ MONTUODAMI IR PRADĖDAMI NAUDOTI VANDENS ŠILDYTUVĄ, PRAŠOME JŪSŲ ATIDŽIAI PERSKAITYTI INSTRUKCIJA.

Šildytuvas pagamintas pagal galiojančius standartus ir oficialiai išbandytas, jam yra išduotas saugumo ir elektromagnetinio suderinamumo sertifikatai. Šildytuvo pagrindiniai techniniai parametrai yra nurodyti gamintojo lentelėje, užkliuotoje prie įvadinės žarnelės ant šildytuvo dugno. Šildytuvą prie vandentiekio bei elektros tinklų gali jungti tik kvalifikuotas specialistas. Remontuoti šildytuvą iš vidaus, šalinti kalkių nuosėdas, tikrinti ir keisti apsauginį antikorozinį anodą gali tik gamintojo įgaliota serviso tarnyba.

MONTAVIMAS

Šildytuvą montuokite kiek įmanoma arčiau vandens paėmimo taško. Jei šildytuvas bus montuojamas patalpoje, kurioje yra vonia ar dušo kabina, būtina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimų. Prie sienos šildytuvas turi būti tvirtinamas, naudojant tinkamus, ne mažesnio kaip 8 mm skersmens tvirtinimo varžtus. Jei sienos nėra pakankamai tvirtos, vietos, kur bus kabinamas šildytuvas, turi būti tinkamai sutvirtintos. Šildytuvas turi būti montuojamas prie sienos tik vertikaliai.

Galvojant apie galimus būsimus remonto darbus, rekomenduojame šildytuvą tvirtinti, laikantis montavimo išmatavimų (žiūrėkite 1 pav.).

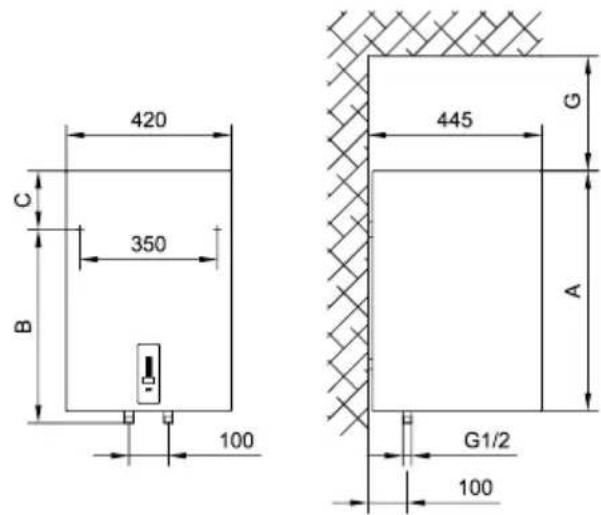

1 pav.: vertikalus tvirtinimas prie sienos

A B C G
OTGS 30 E5	510	310	235	180
OTGS 50 E5	690	470	250	260
OTGS 80 E5	950	735	245	360
OTGS 100 E5	1125	900	255	510
OTGS 120 E5	1300	900	430	510

Šildytuvo pajungimo ir montavimo išmatavimai [mm]

JUNGIMAS PRIE VANDENTIEKIO TINKLO

Šildytuvo vandens privedimo ir nuvedimo žarnelės yra pažymėtos skirtingomis spalvomis. Šalto vandens privedimas pažymėtas mėlynai, šilto vandens nuvedimas – raudonai.

Šildytuvas prie vandentiekio tinklo gali būti jungiamas dvejopai. Uždara (kaupiamoji) vandens pajungimo sistema vandeniu aprūpina kelis vartojimo taškus. Atvira (pratekanti) sistema vandeniu aprūpina tik vieną vartojimo tašką. Priklausomai nuo pasirinktos jungimo sistemos, turite sumontuoti atitinkamus vandens maišytuvus.

Uždaroje (kaupiamojoje) vandens pajungimo sistemoje (2 pav.) vandens paėmimo taškuose būtina naudoti maišytuvus. Norint užtikrinti saugų šildytuvo veikimą, ant privedimo žarnelės būtina pastatyti 0,1 MPa (1 baro) slėgiui nustatytą apsauginį vožtuva arba apsauginę grupę, kas apsaugotų nuo viršslėgio katile susidarymo. Apsauginio vožtuvo nutekamoji anga turi turėti išėjimą į atmosferos slėgį. Vandeniiui šildytuve šylant, vandens slėgis katile kyla iki apsauginiame vožtuve nustatytos ribos. Kadangi vandens grįžimas į vandentiekio sistemą užblokuotas, iš apsauginio vožtuvo nutekamosios angos gali lašėti vanduo. Lašantį vandenį į nuotakas galite nuvesti po apsauginiu vožtuvu jrengę surinkimo antgalį. Po apsauginio vožtuvo išvadu jrengta nutekamoji žarnelė turėtų būti nukreipta tiesiai žemyn ir apsaugota nuo užšalimo. Norėdami išvengti varvėjimo iš apsauginio vožtuvo, ant šildytuvo privedimo žarnelės galite sumontuoti ne mažesnės kaip 5 proc. šildytuvo talpos išsiplėtimo rezervuarą. Kad apsauginis vožtuvas veiktų tinkamai, jį reikia reguliariai tikrinti, šalinti kalkių nuosėdas ir įsitikinti, kad apsauginis vožtuvas nėra užsikimšęs. Kad patikrintumėte vožtuva, turite atverti apsauginio vožtuvo išėjimo angą, sukdami rankenėlę arba atsukdami vožtuvo veržlę (priklausomai nuo vožtuvo tipo). Vožtuvas veikia nepriekaištingai, jei pro vožtuvo išėjimo angą išbėga vanduo.

Atviroje (pratekamoje) vandens pajungimo sistemoje (3 pav.) prieš vandeniui patenkant j šildytuvą būtina sumontuoti atbulinį vožtuvą, kuris neleidžia vandeniui

ištekėti iš katillo, kai sistemoje nelieka vandens. Tokioje sistemoje leidžiama naudoti tik pratekančio srauto maišytuvą. Šildytuve kylant temperatūrai, didėja vandens tūris, dėl ko iš maišytuvo laša vanduo. Stipriai užsukdami maišytuvo rankenėlę lašėjimo nesustabdysite, tačiau galite sugadinti maišytuvą.


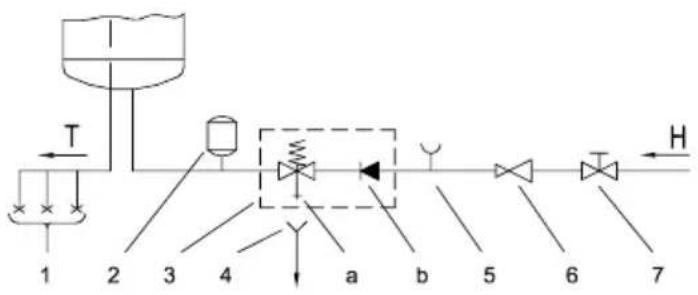

2 pav.: Uždara (kaupiamoji) sistema

3 pav.: Atvira (pratekamoji) sistema

SUTARTINIAI ŽYMĚJIMAI:

1 - Maišytuvai
2 - Išsiplėtimo rezervuaras
3 - Apsauginis vožtuvas
a - lšbandymo vožtuvas
b - Atbulinis vožtuvas
4 - Prie nuotakų prijungtas piltuvėlis
5 - Antgalis manometro pajungimui
6 - Redukcinis vožtuvas
7 - Uždaromasis vožtuvas
8 - Atbulinis vožtuvas
9 - Pratekančio srauto maišytuvas
H - Šaltas vanduo
T - Karštas vanduo

Tarp šildytuvo ir apsauginio vožtuvo draudžiama statyti uždaromajj vožtuvą, nes panaikinsite šildytuvo apsaugą nuo slėgio svyravimų!

Jei vandentiekio tinkle slėgis neviršija nominaliojo, šildytuvą galima jungti tiesiogiai, be redukcinio vožtuvo. Jei vandentiekio tinkle slėgis viršija nominaluji, būtina statyti redukcinį vožtuvą.

Prieš prijungdami prie elektros tinklo, šildytuvą būtinai užpildykite vandeniu! Pirmą kartą pildant vandeniu, atsukite maišytuvo karšto vandens rankenėlę. Šildytuvas yra užpildytas, kai vanduo ima tekėti per maišytuvo išleidimo čiaupą.

JUNGIMAS PRIE ELEKTROS TINKLO

Prieš jungiant prie elektros tinklo, i šildytuvą būtina įmontuoti minimalaus, bent 1,5 mm² (H05VV-F 3G 1,5 mm²) skerspjūvio prijungiamajį kabelį, todėl turite nuimti apsauginį dangtį.

Instaliuojant elektrą, visų polių atskyrimo nuo įtampos įrenginys turi būti sumontuotas pagal šalyje galiojančius elektros instaliacijos reikalavimus.

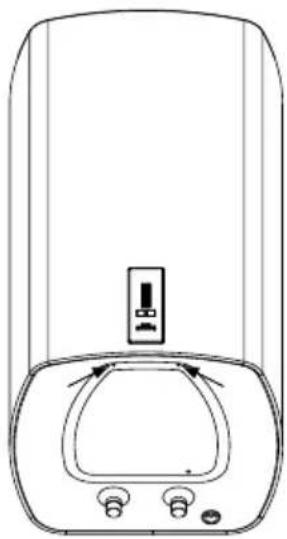

4 pav.: Apsauginio dangčio nuémimas

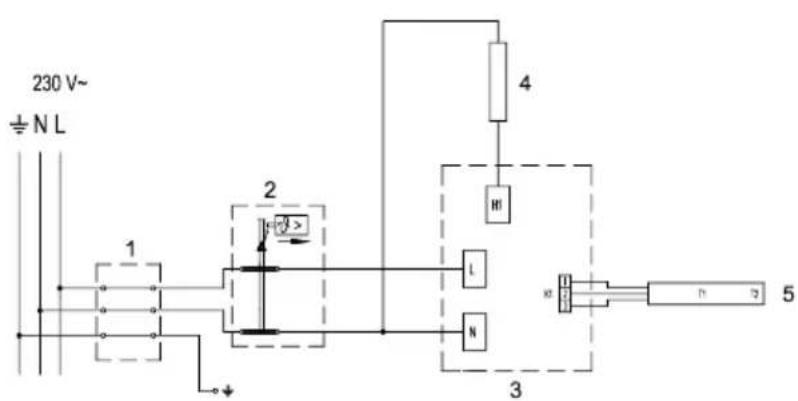

SUTARTINIAI ŽYMĚJIMAI:

1 - Laidų jungimo blokas
2 - Bimetalinis saugiklis
3 - Elektroninis reguliatorius
4 - Kaitinimo elementas
5 - Temperatūros jutiklis

L - Fazès laidas
N - Neutralus laidas
12 - Jžeminimo laidas

!SPĖJIMAS: prieš bet kokį šildytuvo remontą iš vidaus, prietaisą būtinai atjunkite nuo elektros tinklo! Prietaisą remontuoti gali tik kvalifikuotas specialistas!

ŠILDYTUVO EKSPLOATACIJA

Šildytuvą prijungus prie vandentiekio ir elektros tinklų, jis yra paruoštas naudojimui. Šildytuvą prijungus prie maitinimo šaltinio, jis pereina į budėjimo režimą. Budėjimo režimu šildytuvas palaiko 10 °C vandens temperatūrą.

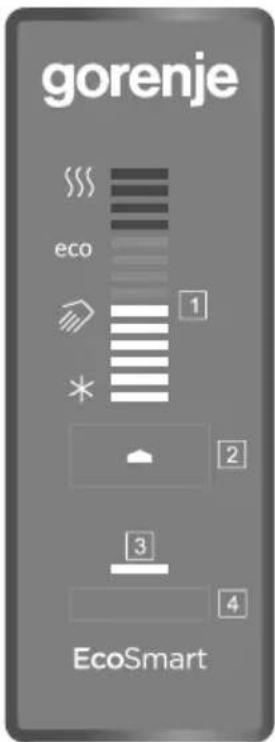

SUTARTINIAI ŽYMĚJIMAI:

1 - nustatytos/esamos šildytuvo vandens temperatūros displėjus, jspėjimas apie technines problemas
2 - On/Off [ljungti/Išjungti] mygtukas, temperatūros nustatymas
3 - "SMART" funkcijos veikimo indikatorius
4 - "SMART" funkcijos jjungimo/išjungimo mygtukas

6 pav.: Valdymo pultelis

Šildytuve yra sumontuotas elektroninis "EcoSmart" regulatorius, leidžiantis nustatyti ir rodyti vandens temperatūrą, diagnozuoti gedimus ir veikti išmaniuoju režimu, kuriuo naudodamiesi suvartosite mažiau elektros energijos.

Šildytuvo jjungimas/išjungimas

Vandens šildytuvą jungsite, ilgiau palaikę paspaustą (3 s) mygtuką 2

Dar kartą ilgiau palaikius paspaustą (3 s) mygtuką 2 šildytuvas pereina i budėjimo režimą.

Šildytuvo veikimas – rankinis valdymas

Temperatūrą nustatote, spausdami mygtuką 2ki pageidaujamos temperatūros lygio (numatytoji temperatūra yra 57 °C).

* - Apsauga nuo užšalimo, apie 10 °C temperatūra.
- Vandens temperatūra apie 35 °C.
eco - Vandens temperatūra apie 57 °C.
- Vandens temperatūra apie 75 °C.

Kai pasiekiate aukščiausią lygį "\\\$", vėl paspaudus mygtuką, grįžtate į pradžią "*". Rekomenduojame pasirinkti nustytmą "eco". Toks pasirinkimas taupiausias; jam veikiant, vandens temperatūra bus apie 57 °C, kalkių nuosėdų iškritimas ir šilumos sąnaudos bus mažesni, nei pasirinkus aukštesnės temperatūros nustatymus.

Vandens temperatūrą šildytuve rodo displėjus 1

Jei planuojate ilgesnį laiką šildytuvo nenaudoti, apsaugokite jo turinį nuo užšalimo, pasirinkdami temperatūros nustatymą "*. Pasirinkus šį nustatymą, šildytuvas palaikys apie 10 °C vandens temperatūrą.

Šildytuvo veikimas "EcoSmart" režimu

Šis veikimo būdas labiausiai tinka tuomet, kai turite nusistovėjusius karšto vandens vartojimo įpročius (pavyzdys: po dušu prausiatės kas dieną panašiu metu). Norėdami šildytuvą naudoti "EcoSmart" režimu, turite jungti įrašymo funkciją. Elektroninis reguliatorius įrašo Jūsų įpročius, juos įsimena ir, pasibaigus įrašymo laikotarpiui, į juos atsižvelgia, šildydamas vandenį. Įrašas trunka 7 paras. Prietaisui veikiant "EcoSmart" režimu, sumažėja elektros energijos suvartojimas.

• Paspaudę mygtuką 4, pradėsite įrašinėti savo kasdienių įpročių seką. Įrašymo metu mygtukas pažymėtas 3uri užsidegti žaliai. Po septynių dienu įrašinėjimas baigiasi, tuomet įrašytas kasdienis režimas pats automatiškai pradeda kartotis. Jei vandens šildytuvo veikimo metu yra jungtas "EcoSmart" režimas, žaliai dega 3 kontrolinė lemputė.
• Vėl paspaudę mygtuką 4, išjungsite įrašymo arba "EcoSmart" funkcija. Šildytuvas grižta prie pagrindinio veikimo režimo. Vandenį šildo pagal nustatytą temperatūrą.
• Pakartotinis "EcoSmart" režimo jjungimas yra galimas, jei paspausite mygtuką 4. Jei veikimo režimas jau buvo įrašytas (įrašinėjimo procesas nebuvo pertrauktas), jis pradeda veikti savaime. Žaliai dega kontrolinė lemputė. Jei įrašinėjimo procesas buvo pertrauktas, iš naujo pradedamas septynių dienų įrašinėjimas. Žaliai užsidega 3 lemputė.
• Jei elektroninis reguliatorius jau turi išsaugotą veikimo schemą, o karšto vandens vartojimo jpročiai pasikeičia, reikia įrašymo funkciją paleisti iš naujo. Įrašymo funkciją jjungsite, ilgiau palaikę paspaustą mygtuką 4 Irašas trunka 7 paras iš eilės.

Apsaugos nuo legionelių funkcija

Jei 14-kos dienų bėgyje vanduo šildytuve nesušyla iki 65 °C, įsijungia apsaugos nuo legionelių funkcija, kurios metu vanduo šildytuve įkaitinamas iki 70 °C, tokią temperatūrą palaikant 120 min.

Įspėjimas apie technines problemas

Iškilus techninei problemai, ima mirksėti displejaus kontrolinės lemputės.

Techninė problema	Techninės problemos aprašymas	Įspėjamieji ženklai Spren dimas
E1 Temperatūros jutiklio techninė problema	Displėjaus kontrolinės lemputės greitai kartotinai sumirksi 2x.	Skambinkite serviso tarnybai (šildytuvas neveikia).
E5 Perkaitimas (temperatūra >90 °C)	Displėjaus kontrolinės lemputės greitai kartotinai mirksi po 3x.	Įspėjimas apie problemą automatiškai išsijungia, kai temperatūra krenta žemiau nustatytos ribos. Jei techninė problema kartojasi, skambinkite serviso tarnybai.
E44 Ijungtas be vandens Displėjaus	kontrolinės lemputės greitai kartotinai mirksi po 4x.	Užpildykite šildytuvą vandeniu. Įspėjimas apie problemą panaikinamas, išjungus šildytuvą, t. y. 3 s laikant paspaudus mygtuką.

Vandens išleidimas iš šildytuvo

Jei šildytuvą nuo elektros tinklo atjungsite aplinkoje, kur yra vandens užšalimo rizika, iš jo turite išleisti vandenį. Iš šildytuvo vanduo išteka per šildytuvo vandens išleidimo vamzdį. Tuo tikslu, montuojant prietaisą, tarp apsauginio vožtuvo ir privedimo žarnelės rekomenduojama įstatyti specialią T formos tarpinę su išvedimo čiaupu. Prieš išleidžiant vandenį, šildytuvą reikia atjungti nuo elektros tinklo ir, atsukus prijungto maišytuvo karšto vandens rankenėlę, išleisti karštą vandenį. Vandeniiui šildytuve atvėsus, užsukamas šalto vandens privedimo vožtuvas ir atsukama lanksti karšto vandens nuvedimo žarnelė. Dabar iš šildytuvo vandenį galite išleisti pro privedimo žarnelės išleidimo čiaupą. Vandenį išleidus pro privedimo žarnelę, šildytuve dar lieka nedidelis kiekis vandens. Šildytuvą iš naujo užpildant vandeniu, rekomenduojame atsukti maišytuvo karšto vandens rankenėlę ir leisti vandeniiui iš maišytuvo čiaupo tekėti bent 2 min (srovė turi būti lygi, vidutinio stiprumo, pieštuko storio).

PRIEŽIŪRA

Šildytuvo išorę valykite minkštu skudurėliu ir švelniu, lygiems lakuotiems paviršiams skirtu skystu valikliu. Nenaudokite valiklių, į kurių sudėtį jeina alkoholis ar abrazyvios medžiagos.

Užtikrinant nepriekaištingą šildytuvo veikimą ir ilgaagmžiškumą, rekomenduojama periodiškai tikrinti jo techninę būklę. Katilo antikorozinė garantija galios tik tuo atveju, jei reguliariai atlikote apsauginio anodo nusidėvėjimo techninę priežiūrą. Laikotarpiai tarp reguliaraus techninio aptarnavimo datų negali būti ilgesni, nei nurodyta garantiniame lape. Techninę priežiūrą turi atlikti gamintojo įgaliotos serviso tarnybos meistras, kuris gaminio garantiniame lape techninės priežiūros faktą patvirtina įrašu. Techninės priežiūros metu patikrinamas antikorozinio apsauginio anodo nusidėvėjimas ir, pagal poreikį, išvalomos kalkių nuosėdos, kurios šildytuvo viduje susikaupia, priklausomai nuo naudojamo vandens kokybės, kiekio ir temperatūros. Techninio aptarnavimo metu įvertinus šildytuvo būklę, serviso tarnyba rekomenduos kitą techninės priežiūros datą.

Prašome Jūsų galimų šildytuvo gedimų nešalinti patiems, o apie juos pranešti artimiausiai gamintojo įgaliotai serviso tarnybai.

TECHNINÈS PRIETAISO CHARAKTERISTIKOS

Tipas		OTGS 30 E5	OTGS 50 E5	OTGS 80 E5	OTGS 100 E5	OTGS 120 E5
Numatytas apkrovos profilis		S	M	M	L	L
Energinio efektyvumo klasė 1)		B	B	B	C	C
Vandens šildymo energinis efektyvumas (ŋwh) 1)	[%]	37,2	40	39,6	40	40
Elektros energijos suvartojimas metų bėgyje 1)	[kWh]	496	1282	1296	2480	2554
Elektros energijos suvartojimas paros bėgyje 2)	[kWh]	2,864	6,870	6,956	13,003	13,214
Termostato temperatūros nustatymas		"eco"
„Smart“ reikšmė 3)		1	1	1	1	1
Elektros suvartojimas savaitės bėgyje, jungus išmanuji valdymą	[kWh]	13,055	24,198	25,564	49,740	51,611
Elektros suvartojimas savaitės bėgyje, nejungiant išmaniojo valdymo	[kWh]	16,215	28,501	30,049	57,832	58,689
Tūris	[l]	29,1	49,1	78,8	98,1	118,9
Sumaišyto iki 40 °C V40 kiekis 2)	[l]	-	68	121	142	177
Nominalusis slėgis	[MPa (bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Svoris / pripildytas vandeniu	[kg]	19/49	24/74	31/111	36/136	41/161
Antikorozinė katilo apsauga Emaliuota / Mg anodas		• / •	• / •	• / •	• / •	• / •
Apsauga nuo perkaitimo		•	•	•	•	•
Apsauga nuo jungimo be vandens		•	•	•	•	•
Bendras galingumas	[W]	2000
Itampa	[V~]	230
Apsaugos klasė		I
Apsaugos laipsnis		IP24
Sušildymo nuo 10 °C iki 65 °C laikas	[h]	0 59 1	38 2	37 3	16 3	55
Pakuotės matmenys	[mm]	480x490 x630	480x490 x810	480x490 x1070	480x490 x1245	480x490 x1420

1) Komisijos sprendimas EU 812/2013; EN 50440
2) EN 50440
3) Energinio efektyvumo ir elektros energijos suvartojimo duomenys galioja, tik esant jjungtam išmaniojo valdymo blokui.

PASILIEKAME TEISE PRIETAISO FUNKCIONALUMO NEJTAKOJANTIEMS PAKEITIMAMS.

Naudojimo instrukciją taip pat galite rasti mūsų tinklapyje http://www.gorenje.com.
