Тип продукт	Електрически бойлер
Модел	Gorenje OTGS80SMC6 (OTGS 80 E5)
Обем	78.8 литра
Размери (В x Ш x Д)	950 мм x 490 мм x 480 мм (приблизително)
Тегло (празен / пълен)	31 кг / 111 кг
Номинално налягане	0,6 / 0,9 / 1,0 MPa (6/9/10 бара)
Мощност на отопление	2000 W
Напрежение	230 V~
Клас на защита	I
Степен на защита	IP24
Клас на енергийна ефективност	B
Контролен панел	Цифров дисплей с бутон за включване/изключване и контроли за температура и EcoSmart
EcoSmart функция	7-дневен режим на обучение за оптимизиране на консумацията на енергия според навиците на използване
Анти-легионерна функция	Нагрява водата до 70°C за 120 минути, ако не е достигнала 65°C в продължение на 14 дни
Функции за безопасност	Защита от прегряване (термично изключване), защита от сух старт, изисква се предпазен клапан
Настройки на температурата	Защита от замръзване (10°C), 35°C, eco (57°C), 75°C
Инсталация	Вертикално стенен монтаж; изисква квалифициран персонал; препоръчват се предпазен клапан и разширителен съд
Поддръжка	Годишен преглед на антикорозионния анод; обезмасляване при необходимост; почистване на външната част с мека кърпа
Цифров дисплей	Показва зададената/действителната температура и кодовете за грешка

Често задавани въпроси - OTGS80SMC6 GORENJE

Как да инсталирам бойлера OTGS80SMC6?

Инсталацията трябва да се извърши от квалифициран персонал съгласно местните разпоредби. Бойлерът трябва да се монтира вертикално на стена с винтове с диаметър най-малко 8 mm. На входа за студена вода трябва да се монтира предпазен клапан (номинално налягане 0,6/0,9/1,0 MPa). Не поставяйте спирателен вентил между бойлера и предпазния клапан. Бойлерът трябва да се напълни с вода преди включване към електрическата мрежа.

Какво прави предпазният клапан и как да го поддържам?

Предпазният клапан предотвратява налягането да надвиши 0,1 MPa (1 бар) над номиналното налягане. По време на нагряване може да капе вода; това е нормално. Клапанът трябва да се задейства периодично за отстраняване на котлен камък и за осигуряване, че не е запушен. Изходът трябва да бъде насочен надолу и да се поддържа в среда без замръзване.

Как да настроя температурата на бойлера?

Натиснете бутон 2 многократно, за да преминете през температурните нива: * (защита от замръзване, ~10°C), 35°C (светлина), eco (57°C) и ### (75°C). Дисплеят показва текущата зададена температура. Препоръчителната настройка за енергийна ефективност е режим 'eco' при 57°C.

Какво е EcoSmart и как да го използвам?

EcoSmart е интелигентен режим, който научава вашите навици за използване на топла вода за 7 дни и загрява водата съответно, за да пести енергия. За да активирате, натиснете бутон 4. Зеленият светодиод мига по време на периода на обучение. След 7 дни свети непрекъснато, когато работи в интелигентен режим. Натиснете отново бутон 4, за да деактивирате.

Как да почистя бойлера?

Почиствайте външната част с мека кърпа и мек почистващ препарат, подходящ за лакирани повърхности. Не използвайте алкохолни или абразивни почистващи препарати. Вътрешната поддръжка (например обезмасляване, проверка на анода) трябва да се извършва от оторизиран сервизен център поне толкова често, колкото е посочено в гаранцията.

Какво означават кодовете за грешка и как да ги отстраня?

E1 (грешка на температурния сензор) – 2 бързи импулса; обадете се на сервиз. E5 (прегряване >90°C) – 3 бързи импулса; нулира се автоматично, когато температурата спадне; ако се повтаря, обадете се на сервиз. E44 (сух старт) – 4 бързи импулса; напълнете бойлера с вода и задръжте бутона за включване/изключване за 3 секунди, за да изчистите.

Как да източа водата от бойлера?

Изключете бойлера от захранването. Отворете крана за топла вода, за да освободите налягането и да източите топлата вода. Затворете захранването със студена вода, след това развийте тръбата за изход на топла вода. Водата ще се източи през входната тръба, ако е монтиран Т-образен фитинг с изпускателен клапан. Имайте предвид, че остава малко количество вода; при пълнене отново пуснете топла вода за поне 2 минути, за да изчистите въздуха.

Колко често трябва да се проверява анодът?

Антикорозионният магнезиев анод трябва да се проверява на интервали, посочени в гаранционния сертификат (обикновено ежегодно). Проверките трябва да се извършват от оторизиран сервизен център, който ще запише проверката и ще смени анода, ако е необходимо. Редовната проверка е необходима за валидността на гаранцията за корозия на резервоара.

Могат ли деца да използват бойлера?

Деца на 8 и повече години могат да използват бойлера, ако са под наблюдение и са инструктирани за безопасна работа. Децата не трябва да си играят с уреда или да извършват почистване/поддръжка без наблюдение.

Каква е енергийната ефективност на OTGS80SMC6?

Този модел (80L) има клас на енергийна ефективност B с ефективност на загряване на водата 39,6%. Годишната консумация на електроенергия е 1296 kWh. Използването на функцията EcoSmart може да намали седмичната консумация от 30,049 kWh на 25,564 kWh.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ OTGS80SMC6 GORENJE

⚠️ Този уред може да бъде използван от деца на възраст над 8 години, както и от лица с ограничени физически, сетивни или умствени способности, или от такива с недостатьчен опит и познания, ако са наблюдавани или инструктирани относно използването на уреда по безопасен начин и разбират потенциалните опасности.

⚠️ Децата не бива да си играят с уреда.

⚠️ Почистването и поддръжката на уреда не бива да се извършва от деца ако не са под наблюдение.

⚠️ Монтажът трябва да се извърши в съответствие с действащите наредби и инструкциите на производителя като е необходимо да се извърши от квалифициран инсталатор.

⚠️ При затворена система под налягане на входната тръба на водонагревателя е необходимо да се монтира предпазен вентил с номинално налягане 0,6 MPa (6 bar), 0,9 MPa (9 bar) или 1,0 MPa (10 bar) (вж. табелката), който предотвратява повишаването на налягането в котела с повече от 0,1 MPa (1 bar) над номиналното.

От изходния отвор на предпазния вентил може да капе вода, затова той трябва да бъде отворен към атмосферата.

⚠️ Изходът на предпазния вентил трябва да бъде насочен надолу и да е в зона, която не замръзва.

За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран.

⚠️ Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото така се деактивира предпазната защита на водонагревателя!

⚠️ Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните с вода!

⚠️ Водонагревателят е защитен с допълнителна термична защита в случай на отказ на термостата. В случай на отказ на термостата водата във водонагревателя може да

достигне температура до 130 °C в съответствие със стандартите за безопасност. При извършване на водопроводни работи е задължително да се има предвид възможността от температурно претоварване.

⚠️ Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от замръзване е необходимо да източите водата от него.
⚠️ Водата се източва от водонагревателя през входната тръба на котела. За тази цел е препоръчително монтирането на специален Т-образен елемент с изпускателен вентил между предпазния вентил и входната тръба.
⚠️ Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете се към най-близкия оторизиран сервисен център за целта.

Нашите продукти са оборудвани с компоненти, които са безопасни за околната среда и здравето и са произведени така, че в тяхната последна фаза на живот да можете по най-лесния начин да ги демонтирате и рециклирате.

С рециклиране на материалите се намалява количеството отпадъци и необходимостта от произвеждане на суровини (например метал), което отнема много енергия и предизвиква отделяне на опасни вещества. С рециклирането се намалява използването на природните ресурси, тъй като отпадъчните части от пластмаса и метал се връщат в различните производствени процеси. За повече информация за начина на изхвърляне на опасните отпадъци, посетете ваши събирателен център за изхвърляне на отпадъци или продавача, от когото сте купили продукта.

Уважаеми клиенти, благодарим Ви за покупката на наши продукт. МОЛЯ, ПРЕДИ ИЗВЪРШВАНЕТО НА МОНТАЖА И ПЪРВАТА УПОТРЕБА НА ВОДОНАГРЕВАТЕЛЯ, ПРОЧЕТЕТЕ ВНИМАТЕЛНО УПЪТВАНЕТО.

Водонагревателят е изработен в съответствие с действащите стандарти и е официално тестван, разполага със сертификати за безопасност и за електромагнитна съвместимост. Неговите основни технически характеристики са посочени на табелката, залепена на дъното на водонагревателя в близост до тръбите за свързване. Свързването на водонагревателя с водопроводната и електрическата мрежа трябва да се извърши от квалифициран за целта специалист. Работите по неговата вътрешност с цел извършване на ремонти, отстраняването на котлен камък и проверките или смяната на антикорозионния предпазен анод могат да бъдат извършвани само от оторизирани сервиси.

МОНТАЖ

Инсталирайте водонагревателя колкото е възможно по-близо до мястото на потребление. Ако монтирате водонагревателя в помещение, в което има вана или душ, задължително трябва да спазите изискванията на стандарта IEC 60364-7-701 (VDE 0100, Teil 701). Прикрепете го към стената с болтове за стенен монтаж с номинален диаметър поне 8 мм. Стена с ниска носимоспособност е нобходимо да се укрепи на мястото на прикрепване. Водонагревателят може да се монтира само вертикално на стената.

С оглед на евентуалните последващи процедури за ремонт Ви препоръчваме да монтирате водонагревателя в съответствие с монтажните му размери (вж. фиг. 1).

A B C G
OTGS 30 E5	510	310	235	180
OTGS 50 E5	690	470	250	260
OTGS 80 E5	950	735	245	360
OTGS 100 E5	1125	900	255	510
OTGS 120 E5	1300	900	430	510

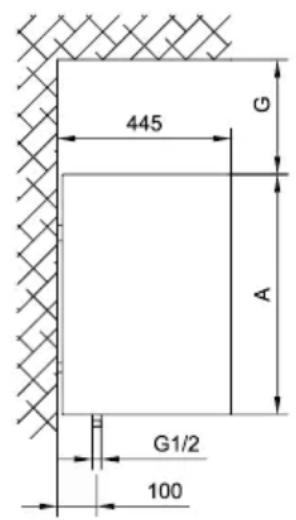

Размери за свързване и монтаж на бойлера [mm]
Фиг. 1: Вертикален стенен монтаж

СВЪРЗВАНЕ КЪМ ВОДОПРОВОДНАТА МРЕЖА

Входната и изходната тръба на водонагревателя са обозначени с цвят.

Входната тръба за студена вода е обозначена със синьо, а изходната тръба за топла вода с червено.

Водонагревателят може да се свърже с водопроводната мрежа по два начина.

Свързването със затворена система под налягане позволява потреблението на вода на повече от няколко места. Отворената система, която не е под налягане позволява потреблението на вода само на едно място. В зависимост от избраната система за свързване трябва да монтирате подходяща смесителна батерия.

При затворена система под налягане (фиг. 2) е необходимо използването на смесителна батерия за налягане. За безопасната експлоатация на водонагревателя е необходимо на входната тръба да се монтира предпазен вентил или група, който предотвратява повишаването на налягането в котела с

повече от 0,1 МРа (1 бар) над номиналното. Отвора за изтичане на предпазния вентил задължително трябва да се извежда към атмосферата. При нагряване на водата във водонагревателя, налягането на водата в котела се повишава до граничното, зададено с предпазния вентил. Тъй като връщането на водата обратно към водопроводната мрежа е възпрепятствано, е възможно да капе вода от отвора за дренаж на предпазния вентил. Може да насочите капещата вода към канала с помощта на специален накрайник, който се монтира под предпазния вентил. Дренажната тръба под отвора на предпазния вентил трябва да бъде монтирана в посока право надолу, и в среда, където няма замръзвания.

В случай, че желаете да избегнете капенето на вода от предпазния вентил, трябва да инсталирате на входната тръба на водонагревателя разширителен съд с вместимост поне 5% от обема на водонагревателя.

За правилната работа на предпазния вентил е необходимо да се извършват периодични проверки за отстраняване на котления камък и да се гарантира, че вентилът не е блокиран. При проверка е необходимо с придвижване на дръжката или отвиване на гайката на вентила (в зависимост от типа вентил) да се стартира източване от предпазния вентил. През отвора на вентила трябва да потече вода, което означава, че вентилът работи безотказно.

При отворена система, която не е под налягане, (фиг. 3) е необходимо на входа за студена вода към водонагревателя да се монтира еднопосочен вентил, който не позволява изтичането на вода от котела в случай на спиране на водата в мрежата. При тази система на свързване е позволено монтирането само на проточен смесител. Обемът на водата във водонагревателя се увеличава поради загряването, което става причина за капене от тръбата на смесителя.

Чрез силно затягане на ръкохватката на смесителната батерия не може да се предотврати капенето на водата, напротив, може да се повреди смесителя.


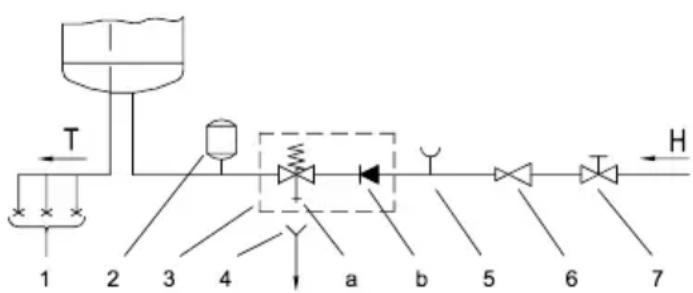

1 - Смесители под налягане
2 - Разширителен съд
3 - Предпазен вентил

а - Тестови вентил

b - Еднопосочен вентил

4 - Фуния с връзка към канала

5 - Тестови накрайник

6 - Редуцир-вентил на налягането
7 - Спирателен вентил
8 - Еднопосочен вентил
9 - Преточен смесител

Н - Студена вода

T - Топла вода

Между водонагревателя и предпазния вентил не бива да се монтира спирателен вентил, защото така се деактивира предпазната защита на водонагревателя!

Водонагревателят може да бъде свързан към домашната водопроводна мрежа без редуцир-вентил ако налягането в мрежата е по-ниско от номиналното налягане. Ако налягането в мрежата надвишава номиналното налягане, монтирането на редуцир-вентил е задължително.

Преди да включите водонагревателя в електрическата мрежа непременно трябва да го напълните с вода! По време на първото зареждане, отворете крана за топла вода на смесителната батерия. Водонагревателят е пълен, когато през чучура потече вода.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Преди свързването към електрическата мрежа е необходимо във водонагревателя да се постави свързващ кабел с минимално напречно сечение 1,5 mm ^2 (H05VV-F 3G 1.5 mm ^2 ), като за тази цел е необходимо да се свали предпазния капак. В съответствие с националните правила електрическата инсталация трябва да включва устройство за двуполюсно прекъсване.

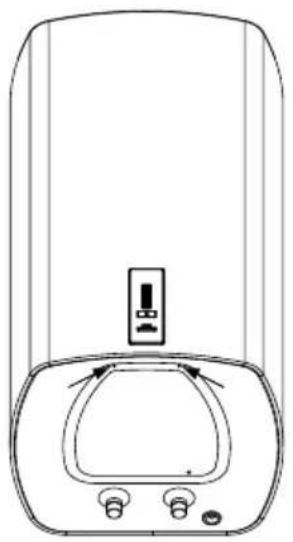

Фиг. 4: Сваляне на предпазния капак

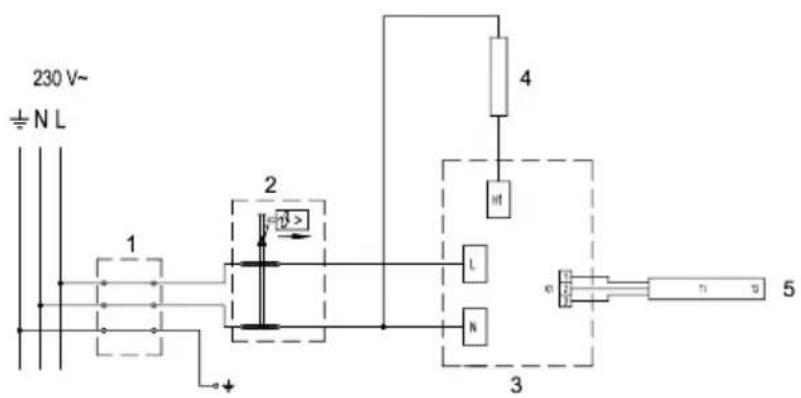

ЛЕГЕНДА:

1 - Терминална връзка
2 - Биметална защита
3 - Електронен регулатор
4 - Нагревател
5 - Температурен сензор

L - Фазов проводник
N - Неутрален проводник
± - Предпазен проводник

ВНИМАНИЕ: Преди провеждането на каквато и да било работа във вътрешността на водонагревателя е необходимо да го изключите от електрическата мрежа! Работата може да се извършва само от квалифициран специалист!

ИЗПОЛЗВАНЕ НА ВОДОНАГРЕВАТЕЛЯ

След като се свърже към водоснабдителната и електрическата мрежа водонагревателят е готов за употреба. При свързване към захранването водонагревателят преминава в режим на готовност. В режим на готовност водонагревателят поддържа температура на водата 10 °C.

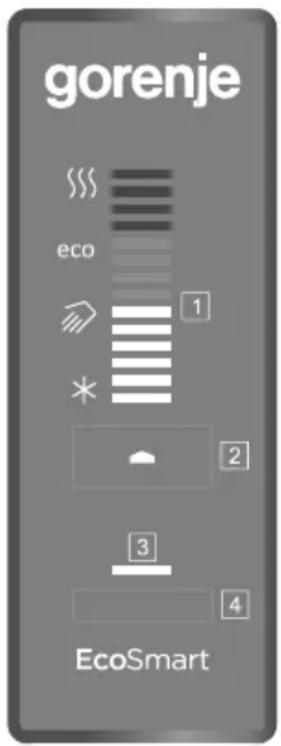

ЛЕГЕНДА:

1 - индикатор на зададената/действителната температура на водата във водонагревателя, индикация за грешки
2 - бутон On/Off, настройка на температурата
3 - индикация за работата на функцията "SMART"
4 - бутон за включване/изключване на функцията "SMART"

Водонагревателят е оборудван с електронен регулатор "EcoSmart", който позволява регулиране температурата на водата, индикация на температурата й, диагностика на грешки и работа в интелигентен режим, с който се намалява консумацията на енергия.

Включване/изключване на водонагревателя

Включете водонагревателя чрез продължително натискане (3 сек) на бутон 2. Чрез повторно продължително натискане (3 сек) на бутон 2. водонагревателят преминава в режим на готовност.

Работа на водонагревателя – ръчна настройка

Температурата се настройва на желаното температурно ниво чрез натискане на бутон 2(предварително зададената температура е 57 °C).

* - Защита срещу замръзване, температура приблизително 10 °C.
- Температура на водата приблизително 35 °C.
eco - Температура на водата приблизително 57 °C.
- Температура на водата приблизително 75 °C.

С последващо натискане на бутон ② при максимальна достигната степен "\\\$" отново се връщате към "*". Препоръчваме настройка на режим "есо". Тази настройка е най-икономична; при нея температурата на водата е около 57 °C, а отлагането на котлен камък и топлинните загуби са по-малки в сравнение с тези при по-висока зададена температура. Температурата на водата във водонагревателя се изобразява на дисплей ①

Ако възнамерявате да не използвате водонагревателя за дълго време, защитете съдържанието му от замръзване като настроите температурата на режим "*. При тази настройка водонагревателят ще поддържа температурата на водата на приблизително 10 °C.

Този работен режим е подходящ преди всичко при наличие на затвърдени навици по отношение потреблението на топла вода (пример: къпете се всеки ден приблизително по едно и също време). За работа на водонагревателя в режим "EcoSmart" трябва да активирате функцията записване. По време на записването електронният регулатор запаметява всички ваши навици, които отчита при затоплянето на водата след края на записването. Записването се извършва в продължение на 7 дни. Работата в режим "EcoSmart" намалява потреблението на ел. енергия.

• Чрез натискане на бутон ④стартирате записване на потребителските си навици. По време на записването зелената контролна лампа ③мига. След приключване на 7-дневното записване, записаният режим започва да се възпроизвежда автоматично. По време на работата на водонагревателя в режим "EcoSmart" свети зелената контролна лампа ③.
• С повторното натискане на бутон ☑изключвате записването или работата на функцията "EcoSmart". Водонагревателят се връща в основния си режим на работа. Водата се затопля в зависимост от зададената температура.
• Повторното включване на функцията "EcoSmart" е възможно с натискане на бутон 4 Ако режимът на работа е записан (записването не е прекратявано), започва да се възпроизвежда. Зелената контролна лампа 3 свети. Ако записването е било прекратено, започва ново 7-дневно записване. Зелената контролна лампа 3 мига.
• В случай, че електронният регулатор има вече запаметен работен режим и навиците за потребление на топла вода се променят, е необходимо да се проведе ново записване. Активирайте го с продължително натискане на бутон 4. Записването продължава през следващите 7 дни.

Функция антилегионела

В случай, че в продължение на 14 дни водата във водонагревателя не достигне температура 65 °C, се включва функцията антиолегионела, водата във водонагревателя се затопля до 70 °C и се поддържа в продължение на 120 минути.

Индикация за грешки

В случай на грешка започват да примигват контролните лампички на дисплея.

Грешка	Описание на грешката	Сигнализация	Решение
E1 Грешка на температурния сензор		Повтарящо се 2х бързо премигване на контролните лампички на дисплея.	Обадете се в сервиса (водонагревателят не работи).
E5 Претопляне (температура > 90 °C)		Повтарящо се 3х бързо премигване на контролните лампички на дисплея.	Грешката се изтрива автоматично, когато температурата падне под зададената.Обадете се в сервиса ако грешката се повтаря.
E44	Включване на сухо	Повтарящо се 4х бързо примигване на контролните лампички на дисплея.	Напълнете водонагревателя с вода.Грешката се трие като се изключиводонагревателя или с 3х натискане на бутона.

Източване на водонагревателя

Ако съхранявате водонагревателя изключен от електрическата мрежа, в случай на опасност от замръзване е необходимо да източите водата от него. Водата се източва от водонагревателя през входната му тръба. За тази цел е препоръчително монтирането на специален Т-образен елемент с изпускателен вентил между предпазния вентил и входната тръба. Преди източването е необходимо водонагревателят да се изключи от електрическата мрежа, да се отвори кранчето за топла вода на свързаната смесителна батерия и да се източи топлата вода. Когато водата във водонагревателя се охлади, вентила за зареждане със студена вода се затваря и се отвива гъвкавата тръба на изхода за топла вода на водонагревателя. Сега вече може да източите водонагревателя през изпускателния вентил на входната тръба. Във водонагревателя остава малко количество вода след източването й през входната тръба. При повторно пълнене на водонагревателя препоръчваме да отворите кранчето за топла вода на смесителната батерия и да я оставите да тече поне 2 минути през чучура (нека струята бъде равномерна, със средна сила и диаметър на молив).

ПОДДРЪЖКА

Почиствайте външната повърхност на уреда с мек парцал и неагресивни течни препарати, предназначени за почистване на гладки лакирани повърхности. Не използвайте препарати, съдържащи алкохол или абразивни агенти. С редовните сервисни проверки ще осигурите безпроблемно функциониране и дълъг жизнен цикъл на водонагревателя. Гаранцията при ръждясване на котела важи само ако сте извършвали редовните проверки за износването на предпазния анод. Периодът между отделните редовни проверки не бива да бъде по-дълъг от посочения в гаранционната декларация. Проверките трябва да бъдат извършвани от оторизиран сервисен техник и да се документират на гаранционната карта на продукта. Проверява се износването на антикорозионния предпазен анод и при необходимост се почиства котления камък, който се наслоява във вътрешността на водонагревателя в зависимост от качеството, количеството и температурата на изразходваната вода. Сервизът ще определи датата на следващата контрола с оглед на констатираното след проверката състояние.

Моля, не се опитвайте сами да отстранявате евентуалните повреди по водонагревателя, обърнете се към най-близкия оторизиран сервисен център за целта.

Тип		OTGS 30E5	OTGS 50E5	OTGS 80E5	OTGS 100E5	OTGS 120E5
Определен профил на натоварване		S	M	M	L	L
Клас на енергийна ефективност 1)		B	B	B	C	C
Енергийна ефективност при затопляне на водата (ŋwh) 1)	[%]	37,2	40	39,6	40	40
Годишно потребление на ел. енергия 1)	[kWh]	496	1282	1296	2480	2554
Дневно потребление на ел. енергия 2)	[kWh]	2,864	6,870	6,956	13,003	13,214
Настройка на температурата на термостата		"eco"
Стойност "smart" 3)		1	1	1	1	1
Седмично потребление на ел. енергия със смарт управление	[kWh]	13,055	24,198	25,564	49,740	51,611
Седмично потребление на ел. енергия без смарт управление	[kWh]	16,215	28,501	30,049	57,832	58,689
Вместимост	[I]	29,1	49,1	78,8	98,1	118,9
Количество смесена вода при 40 °C V40 2)	[I]	-	68	121	142	177
Номинално налягане	[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Маса / пълен с вода	[kg]	19/49	24/74	31/111	36/136	41/161
Антикорозионна защита на котела емайлиран / Mg анод		• / •	• / •	• / •	• / •	• / •
Защита срещу прегряване		•	•	•	•	•
Защита срещу включване на сухо		•	•	•	•	•
Инсталирана мощност	[W]	2000
Напрежение	[V~]	230
Клас на защита		I
Степен на защита		IP24
Време за затопляне от 10 °C до 65 °C	[h]	0 59 1	38 2	37 3	16	3 55
Размери на опаковката [mm]		480x490x630	480x490x810	480x490x1070	480x490x1245	480x490x1420

1) Регламент на комисията на EC 812/2013; EN 50440

2) EN 50440

3) Данните относно енергийната ефективност и потреблението на енергия важат само при включено интелигентно устройство за управление.

Упътването за употреба е достъпно също така и на нашата интернет страница: http://www.gorenje.com.
