Тип продукт	Електрически бойлер за съхранение на вода
Марка	Gorenje
Модел	GBFU100B6
Капацитет	100 литра
Размери (Височина × Диаметър)	931 mm × 715 mm
Тегло (Празен / Пълен)	34 kg / 134 kg
Мощност	2000 W (2 × 1000 W елемента)
Напрежение / Честота	230 V ~ / 50 Hz
Клас на защита	I
Степен на защита (IP)	IP25
Максимално налягане	0.6 MPa
Време за загряване до 75°C	Прибл. 5 часа 55 минути
Обем смесена вода при 40°C	199 L (вертикално) / 174 L (хоризонтално)
Консумация на енергия (24 ч в режим на готовност)	2.20 kWh
Диапазон на термостата	25°C до 75°C (препоръчителен икономичен режим ~55°C)
Предпазни функции	Предпазен клапан, биметален предпазител, защита от прегряване
Монтажна ориентация	Вертикално или хоризонтално (тръбите отляво за хоризонтално)
Водна връзка	Затворена система под налягане (множество изходи) или отворена система без налягане (единичен изход)
Материал на резервоара	Емайлирана стомана с магнезиев анод
Антикорозионна защита	Жертвен магнезиев анод (проверявайте на всеки 2 години)
Интервал на поддръжка	Първа проверка след 2 години, след това според препоръките на сервиза
Почистване	Мек препарат; избягвайте разтворители или абразиви
Сертификати	Сертификати за безопасност и EMC съгласно съответните стандарти

Често задавани въпроси - GBFU100B6 GORENJE

Как да инсталирам бойлера Gorenje GBFU100B6?

Инсталацията трябва да се извърши от квалифициран специалист. Бойлерът трябва да бъде монтиран близо до водопроводни кранове със здрави стенни анкери (мин. 8 mm диаметър). Може да се монтира вертикално или хоризонтално (с изходни тръби отляво за хоризонтално). Свържете водоснабдяването според система под налягане (множество изходи) или отворена система без налягане (единичен изход). Винаги инсталирайте предпазен клапан в линията за студена вода.

Каква е препоръчителната температура за пестене на енергия?

Поставете копчето на термостата на позиция 'E', която поддържа температура на водата около 55°C. Това намалява натрупването на котлен камък и топлинните загуби в сравнение с по-високите температури, осигурявайки най-икономична работа.

Как да източа бойлера за зимата или за дългосрочно съхранение?

Изключете бойлера от захранването. Отворете крановете за топла вода. Източете през входящата връзка, като използвате дренажен клапан, ако е инсталиран. Алтернативно, можете да източите през предпазния клапан, като преместите лоста или винтовата капачка в позиция 'Test'. След източване отстранете нагревателния фланец за изпразване на остатъчната вода.

Колко често трябва да се проверява магнезиевият анод?

Жертвеният магнезиев анод трябва да се проверява от упълномощен сервиз приблизително на всеки две години след първоначалната инсталация. Сервизът ще определи дали е необходима смяна въз основа на състоянието му.

Какво показва контролната лампа?

Контролната лампа на бойлера показва кога работят електрическите нагревателни елементи. Тя светва по време на нагряване и изгасва, когато зададената температура бъде достигната.

Мога ли да използвам времеви превключвател или таймер с този бойлер?

Да, но в захранващата линия трябва да се инсталира превключвател, който да изключва двата полюса с контактен отвор от най-малко 3 mm. Уверете се, че таймерът е с номинален ток за натоварването на бойлера (2000 W). Винаги спазвайте местните електротехнически норми.

Какво да направя, ако от предпазния клапан капе вода?

Капенето е нормално поради повишаване на налягането по време на нагряване. Отведете капенето към канал с помощта на фуния под клапана. Ако капенето е прекомерно, можете да инсталирате 3-литров разширителен съд на входящата тръба, за да намалите колебанията на налягането.

Как да почистя външната повърхност на бойлера?

Използвайте мек препарат с мека кърпа. Не използвайте разтворители, абразивни почистващи препарати или груби гъби, тъй като те могат да повредят повърхността.

Какво е максималното допустимо водно налягане?

Номиналното налягане е 0.6 MPa. Ако налягането в домакинството надвишава 0.5 MPa, трябва да се инсталира редуциращ клапан. За налягане над 1.0 MPa са необходими два редуциращи клапана в серия.

Защо не излиза топла вода?

Първо, уверете се, че захранването е включено и термостатът е настроен над текущата температура на водата. Проверете дали контролната лампа свети по време на нагряване. Ако не, термичният предпазител може да е изключил или нагревателен елемент може да е повреден. Свържете се с упълномощен сервиз за ремонт.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBFU100B6 GORENJE

Уважаеми клиенти, благодарим Ви, че закупихте този уред.

ПРЕДИ МОНТАЖ И УПОТРЕБА ПРОЧЕТЕТЕ ВНИМАТЕЛНО ТАЗИ ИНСТРУКЦИЦ

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение на безопасност и удостоверение за електро-магнетна съвпадимост. Основните данни за уреда са описани на стикера, залепен между тръбите. Свързването към водата и електричеството да се извърши от квалифициран специалист. Поправки и отстраняване на варовик по вътрешността на бойлера или смяна на антикорозионния защитен анод да се извършват само в специализиран сервис.

МОНТАЖ

Бойлерът да се монтира възможно най-близко до източника на вода. Бойлер се прикрепва на стена с болта, дебели най-малко 8 мм. Стените на които където се закача бойлерът, трябва да бъдат подходяща подсилени. Заради универсална конструкция нагревателят може да се фиксира на стената вертикално или хоризонтално (тръбите задължително да се ха лявата страна).

Вид GB 50 GB 80 GB 100 GB 120 GB 150
Модел	GBFU50/V6	GBFU80/V6	GBFU100/V6	GBFU120/V6	GBFU150/V6
Обем [л]	50	80	100	120	150
Налягане [МПа]	0,6
Тегло / с пълен резервоар [kg]	24/74	30/110	34/134	38/158	41/191
Антикорозионен защитен котел	Емайлиран / Мг Анод
Мощност на електрическия нагревател [W]	2000
Броят и сила на нагревателите [W]	2 x 1000
Волтаж [V~]	230
Защитен клас	I
Степен на защита	IP 25
Време на загряване до 75°C ^1) [ч]	1^55	3^05	3^55	4^35	5^45
Количество смесена вода при 40°C [л]	96/80	151/130	199/174	238/210	296/260
Потребление на електричеств ^2) [кВч/24ч]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Време за загряване на целия бойлер при температура на входнта студена вода 15°C.

2) Консумация на енергия за осигугуряване на температура от 65°C на съдържанието на резервоара на бойлера при температура в помещението 20°C, измерено съгласно SIST EN 60379.

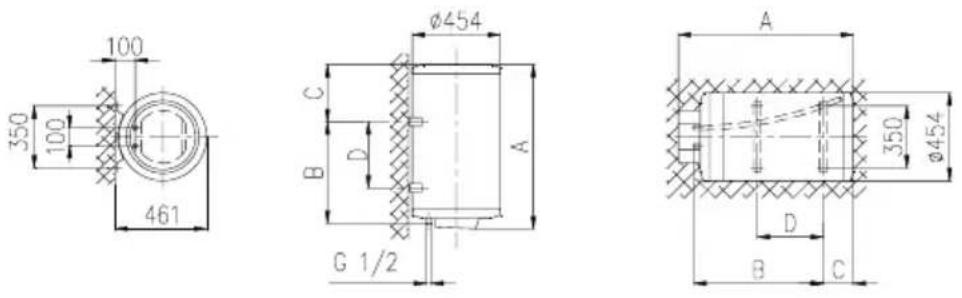

	GBFU50/V6 GBFU80/V6 GBFU100/V6 GBFU120/V6 GBFU150/V6
A 5	66 771 931	1086	1301
B 3	65 565 715 865	1065
C 1	85 190 200 205 220
D 1	45 345 495 645 845

ВОДНА ВРЪЗКА

Входът и изходът за водата са маркирани с различен цвят на тръбите на бойлера.

Входът за студената вода е маркиран със синьо, а изходът за топлата - с червено.

Бойлерът може да бъде свързан към водата по два начина. Свързването чрез затворена систем а под налягане позволява захранване на няколко чешми едновременно, докато тази без налягане - само на едка. В съответствие с избрания начин трябва да се поставят и подходящи кранове. При свързване в отворена система без налягане, преди бойлера трябва да се монтира защитна клапа, която да не позволява изтичане на вода от резервоара на бойлера, когато водата е централно спряна. При тази система на свързване да се използва кран, който позволява свободно протичане на водата. Поради разширяването на водата при загряване, налягането в корпуса се увеличава, коею ю довежда до прокапване на вода от смесителния кран. Ако се опитвате да затегнете крана, за да спрете капещата вода, може само да го повредите, без да постигнете желания резултат.

При затворена система на свързване кранът, който се използва, трябва да бъде под налягане. На входната тръба, поради безопасност, задължително трябва да се сложи вентила или трупа, която це предпазва налягане в нагревателя да не се качи за повече от 0,1 МПа от позволено.

При загряване на водата в бойлера налягането в резервоара се повишава и достига стойност, която се установява от защитната клапа. Връщане на вода обратно в системата не е възможно, вследствие на коею ю кадки вода могат да кадят от крана.

Капещата вода може да бъде спряна от аксесоар, намиращ се под защитната клапа.

Между бойлера и не възвръщащата се клапа не може да бъде монтирана затваряща клапа. Изходната тряба трябва да се сложи изпод вентила на безопасност, тябва да е насочена право на-долу, в среда която не замързва.

Когато поради неудобна инсталация няма възможност, водата която кади от обратен вентил за безопасност, да се прекара в канал, може вместо това да се вгради експанзионен съд съдържащ 3 л вода върху тръбата на нагревателя.

За да се подсигугури правилна работа на обратен вентил за безопасност, трябва да се провежда редовен контрол през осеки 2 седмици. При проверка с движение на ръчка или одвиване на гайка (зависи от модела) вентил за безопасност трябва да се отвори.

От него трябва да изтече вода, коею ю означава че вентилът работи без грешка.


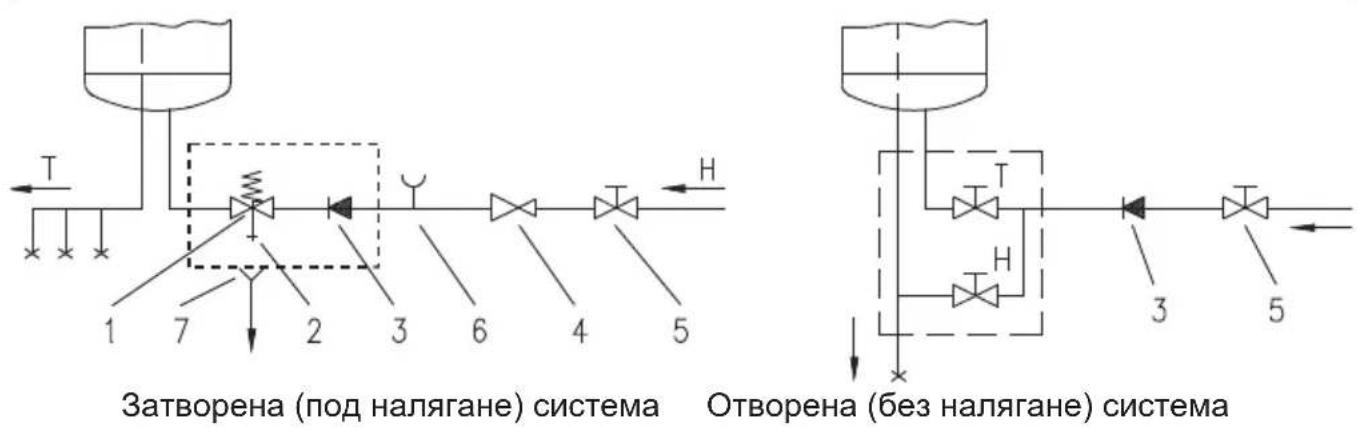

Легенда:

1 - Защитна клапа 6 - Част за тестване
2 - Клапа за тестване 7 - Фуния за изхода
3 - Клапа бе з връщане
4 - Клапа за намаляване на налягането H - Студена вода
5 - Спираща клапа T - Топла вода

Бойлерът може да бъде монтиран без да се използва редуцир вентил, ако налягането в мрежата е по-малко от 0,5 МПа. Ако налягането в мрежата надвиши 1,0 МПа, трябва да се монтират два редуцир вентила един след друг. Преди да свържете в електрическата мрежа, напълнете бойлера с вода. При първо пълнене на водата, кранът за топлата вода трябва да бъде отворен. Когато бойлерът е пълен, вода започва да изтича от смесителния кран.

СВЪРЗВАНЕ КЪМ ЕЛЕКТРИЧЕСКАТА МРЕЖА

Прери бойлерът да се свърже към електрическата мрежа, трябва да бъде поставен кабел. За целта трябва да махнете плочката, която се намира от предната страна на пластмасовото капаче. След като плочката се освободи, в процепа между нея и защитния капак може да бъде пъхната отверка първо от страната на термостата, а след това и от противоположната. Когаю ю плочката бъде освободена от двете страни, тя се сваля с ръка. За да бъде свалена пластмасовата капачка, трябва да бъде свалено копчето на термостата и да бъдат развити двата фиксиращи винта. Смяната на пластмасовия капак се прави в обратен ред.

Връзката с електрическата мрежа трябва да бъде направена съгласно съответстващите стандарти. Бойлерът няма вграден компонент, който да го отделя от електрическата мрежа, затова се препоръчва монтиране на ключ, който да спира електричеството към бойлера.

ВНИМАНИЕ: Преди осеки ремонт е необходимо бойлерът да бъде изключен от електрическата мрежа.

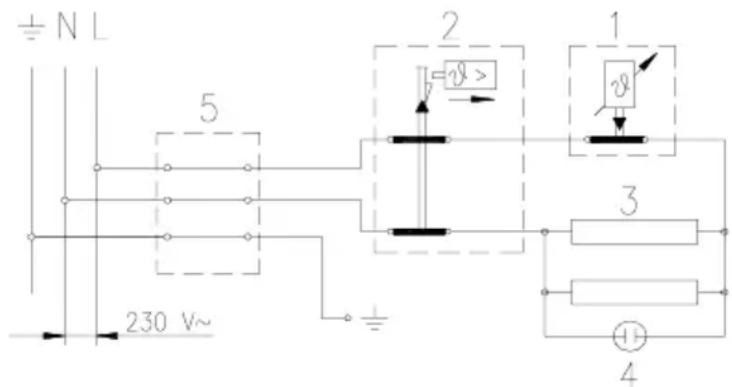

Легенда:

1 - Термостат
2 - Биметална фаза
3 - Нагревател (2 x 1000 W)
4 - Пилотна лампа
5 - Терминална връзка

L - Фаза
N - Неутрална връзка
12 - Заземяване

Схема на електрическата мрежа

След свързване към електрическата и водната връзка и след първоначален тест, уредът е готов за работа. Като въртите копчето на термостата, което се намира отпред, Вие определяте желаната температура в диапазон от 25°C до 75°C. Препоръчваме Ви термостатьт да е в положение "E", където режимът на работа е най-икономичен и температурата е около 55°C. При тази температура се гугуби най-малко топлина и се отлага по-малко варовик на корпуса на бойлера, отколкото при по-високите температура. Работата на уреда може да се контролира от сигналната лампичка. Тя свети докато бъде достигната избраната температура или уредът бъде изключен от електрическата мрежа. Бойлерът има вграден термометър, който показва достигнатата температура.

Ако уредът няма да се използва за дълъг период от време, не го изключвайте от електрическата мрежа, но бъдете сигугурни че през този период няма да бъде допуснато замръзване като поставите термостата в положение “*”. Водата в бойлера ще се поддържа на температура около 10°C. Ако все пак искате да изключите от електрическата мрежа, източете предварително водата от бойлера, за да не замръзне. Задължително да се изключва от електричеството преди изпразване. След това се отваря вентила на тръба за топлата вода. Водата изтича от нагревателя чрез доходна тръба. Препоръчва се, за тази цел на доходната тръба да се монтира подходящ вентил или Т част. Ако това не е възможно, нагревателя може да се изпразни и чрез вентила за безопасност и то така, да се нагласи както по време на тестиране на вентила. След изпразване чрез доходната тръба, в нагревателя це остане оце малко вода, която це изтече след като одвиете оплътнитела на нагревателя.

Почиствайте външността на бойлера с препарат. Не използвайте препарати, които могат да го повредят!

Редовните сервизни прегледи ще удължат живота на бойлера. Препоръчваме Ви първото посещение на сервизен техник да бъде направено 2 години след включване на уреда. При това посещение трябва да се почти наслоилият се варовик, чието количество зависи от качествата на водата и използваната температура. При първото посещение сервизният работник ще определи дата за следващото.

Никога не се опитвайте да отстранявате възникнали повреди сами, а информирайте най-близкия серверен център.
