Тип изделия	Электрический накопительный водонагреватель
Бренд	Gorenje
Модель	GBFU100B6
Объем	100 литров
Размеры (Высота × Диаметр)	931 мм × 715 мм
Вес (пустой / полный)	34 кг / 134 кг
Номинальная мощность	2000 Вт (2 × 1000 Вт элемента)
Напряжение / Частота	230 В ~ / 50 Гц
Класс защиты	I
Степень защиты (IP)	IP25
Максимальное давление	0,6 МПа
Время нагрева до 75°C	Прибл. 5 часов 55 минут
Объем смешанной воды при 40°C	199 л (вертикально) / 174 л (горизонтально)
Энергопотребление (24 ч в режиме ожидания)	2,20 кВт·ч
Диапазон термостата	от 25°C до 75°C (рекомендуемая экономичная настройка ~55°C)
Функции безопасности	Предохранительный клапан, биметаллический предохранитель, защита от перегрева
Ориентация установки	Вертикальная или горизонтальная (трубы слева для горизонтальной)
Подключение воды	Закрытая напорная система (несколько точек) или открытая безнапорная система (одна точка)
Материал бака	Сталь с эмалевым покрытием и магниевым анодом
Антикоррозийная защита	Магниевый анод-протектор (проверка каждые 2 года)
Интервал обслуживания	Первая проверка через 2 года, затем по рекомендации сервиса
Очистка	Мягкое моющее средство; избегать растворителей и абразивов
Сертификаты	Сертификаты безопасности и ЭМС согласно соответствующим стандартам

Часто задаваемые вопросы - GBFU100B6 GORENJE

Как установить водонагреватель Gorenje GBFU100B6?

Установка должна выполняться квалифицированным специалистом. Водонагреватель следует размещать рядом с точками водозабора, используя прочные анкеры для стен (мин. диаметр 8 мм). Он может быть установлен вертикально или горизонтально (выходные трубы слева при горизонтальной установке). Подключите водоснабжение в соответствии с закрытой напорной системой (несколько точек) или открытой безнапорной системой (одна точка). Всегда устанавливайте предохранительный клапан на линии подачи холодной воды.

Какая температура рекомендуется для экономии энергии?

Установите ручку термостата в положение 'E', которое поддерживает температуру воды около 55°C. Это уменьшает образование накипи и тепловые потери по сравнению с более высокими температурами, обеспечивая наиболее экономичную работу.

Как слить воду из водонагревателя для зимнего или длительного хранения?

Отключите водонагреватель от электросети. Откройте краны горячей воды. Слейте воду через входное соединение с помощью сливного клапана, если он установлен. В качестве альтернативы можно слить воду через предохранительный клапан, переместив его рычаг или винтовую крышку в положение 'Тест'. После слива снимите фланец нагревателя, чтобы удалить остаточную воду.

Как часто нужно проверять магниевый анод?

Магниевый анод-протектор должен проверяться авторизованным сервисным центром примерно каждые два года после первоначальной установки. Сервис определит необходимость замены на основе его состояния.

Что показывает индикаторная лампа?

Индикаторная лампа на водонагревателе показывает, когда работают электрические нагревательные элементы. Она загорается во время нагрева и гаснет после достижения заданной температуры.

Можно ли использовать таймер или временное реле с этим водонагревателем?

Да, но в линии питания должен быть установлен выключатель, отключающий оба полюса с расстоянием между контактами не менее 3 мм. Убедитесь, что таймер рассчитан на нагрузку нагревателя (2000 Вт). Всегда соблюдайте местные электротехнические нормы.

Что делать, если из предохранительного клапана капает вода?

Капание является нормальным из-за повышения давления во время нагрева. Отведите капли в дренаж с помощью воронки под клапаном. Если капание чрезмерное, вы можете установить расширительный бак объемом 3 литра на входной трубе для уменьшения колебаний давления.

Как очистить внешнюю поверхность водонагревателя?

Используйте раствор мягкого моющего средства с мягкой тканью. Не используйте растворители, абразивные чистящие средства или грубые губки, так как они могут повредить поверхность.

Какое максимальное допустимое давление воды?

Номинальное давление составляет 0,6 МПа. Если давление в системе превышает 0,5 МПа, необходимо установить редукционный клапан. Для давления выше 1,0 МПа требуется два последовательных редукционных клапана.

Почему не идет горячая вода?

Сначала убедитесь, что электропитание включено и термостат установлен выше текущей температуры воды. Проверьте, горит ли индикаторная лампа во время нагрева. Если нет, возможно, сработал тепловой предохранитель или неисправен нагревательный элемент. Обратитесь в авторизованный сервисный центр для ремонта.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GBFU100B6 GORENJE

Руководство по эксплуатации 8

Уважаемый покупатель, благодарим Вас за покупку нашего изделия.

ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

Подогреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противокоррозионного защитного анода может только уполномоченная сервисная служба.

МОНТАЖ

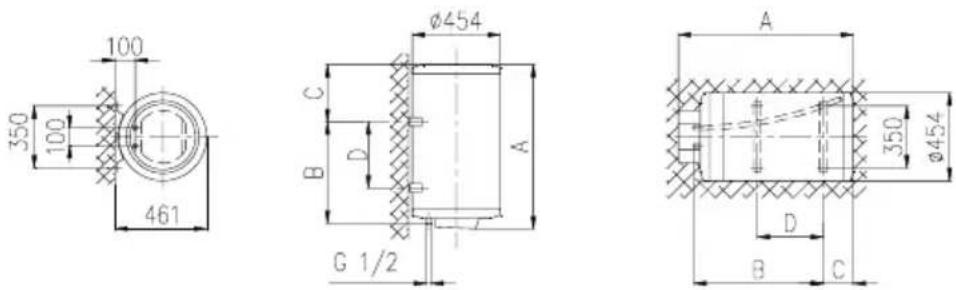

Нагреватель должен быть установлен как можно ближе к местам водозабора. К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующие укрепить.

Нагреватель можно прикрепить к стене горизонтально или вертикально вследствие его универсальной конструкции (соединительные трубы обязательно на левой стороне).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип GB 50 GB 80 GB 100 GB 120 GB 150
Модель	GBFU50/V6	GBFU80/V6	GBFU100/V6	GBFU120/V6	GBFU150/V6
Объем [л]	50	80	100	120	150
Номинальное давление [МПа]	0,6
Вес/наполненного водой [кг]	24/74	30/110	34/134	38/158	41/191
Противокоррозионная защита котла	эмалированный / Mg анод
Мощность электрического нагревателя [Вт]	2000
Количество и мощность нагревателей [Вт]	2 x 1000
Присоединительное напряжение [В~]	230
Класс защиты	I
Степень защиты	IP 25
Время нагрева до 75°C ^1) [ч]	1 ^55	3 ^05	3 ^55	4 ^35	5 ^45
Количество смешанной воды при 40°C [л]	96/80	151/130	199/174	238/210	296/260
Потребление электроэнергий ^2) [кВт/ч//24ч]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60

1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 15°C.

2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°C и при температуре окружающей среды 20°C, измерения производились по SIST EN 60379.

	GBFU50/V6 GBFU80/V6 GBFU100/V6 GBFU120/V6 GBFU150/V6
A	566	771	931	1086	1301
B	365	565	715	865	1065
C	185	190	200	205	220
D	145	345	495	645	845

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

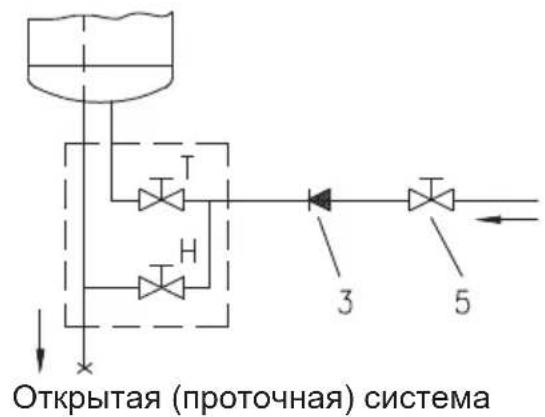

Подвод или отвод воды обозначены разным цветом. Синий-холодная вода, красный-горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте. Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения. В открытой проточной системе необходимо перед нагревателем установить противовозвратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды из за нагревания, что вызывает утечку воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя. В закрытой накопительной системе подключения в местах забора воды необходимо использовать накопительные смесители. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохранительный вентиль или предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального. При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из отточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в незамороживающей среде.

В случае, если невозможно вследствие несоответствующего монтажа воду, которая капает, провести из возвратного предохранительного клапана в отттток, вы можете избечь капания воды с вмонтированием расширительного сосуда объёма 3 л на впускной трубе водонагревателя.

Для правильной работы возвратного предохранительного клапана требуется выполнять регугулярные контроли на каждые 14 дней. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть выпуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно.
    note bottom of A "Закрытая (накопительная) система"

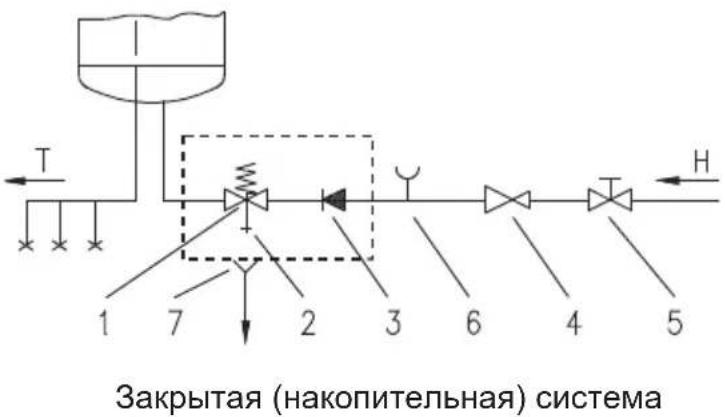

Легенда:

1 - Предохранительный клапан 6 - Испытательная насадка
2 - Испытательный клапан 7 - Воронка с подключением к стоку
3 - Невозвратный клапан
4 - Редукционный клапан давления Н - Холодная вода
5 - Запорный клапан Т - Горячая вода

Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана.

Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа. Если давление в сети превышает 1,0 МПа, необходимо последовательно встроить два редукционных клапана. Перед подключением к электросети необходимо нагреватель обязательно наполнить водой. При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель наполнен, когда вода начнет течь через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо установить в нагреватель присоединительный кабель, для чего нужно снять защитную пластмассовую крышку. Снимите пластинку на передней стороне крышки, вставив отвертку в щель между пластинкой и защитной крышечкой перед ручкой термостата, а затем еще на противоположной от ручки стороне. После того, как вы поддели пластинку с двух сторон, она легко снимается рукой. Чтобы снять защитную пластмассовую крышку Вам необходимо снять ручку термостата и отвинтить оба закрепляющих винта. Установка защитной пластмассовой крышки выполняется в обратном порядке. Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Так как у нагревателя нет элемента, постоянно отделяющего его от электросети, необходимо между ним и постоянной сетью установить переключатель, который прекращает подачу питания на обоих полюсах и между открытыми контактами которого расстояние не менее 3 мм.

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

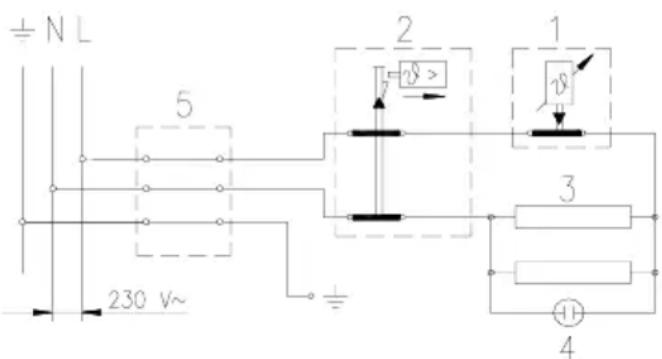

Легенда:

1 - Термостат
2 - Биметаллический предохранитель
3- Нагреватель (2 x 1000 Вт)
4 - Контрольная лампочка
5- Рисоединительная скоба
L - Фазовый проводник
N - Нейтральный проводник
1- - Защитный проводник

Электросхема

ИСПОЛЬЗОВАНИЕ И УХОД

Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой Вы можете установить желаемую температуру от 25° до 75°C. Рекомендуем Вам устанавливать ручку в положение "E"; Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55°C, известковый налет и тепловые потери будут меньше, чем при установке более высокой температуры.

Индикатором работы электрического нагревателя является контрольная лампочка. В корпус водонагревателей также встроен термометр, который показывает температуру воды.

Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьтьте его включенным в сеть, ручку термостата установите в положение “*”. В этом положении нагреватель будет поддерживать температуру воды около 10°C. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубок от водопроводной сети.

Перед выпуском воды необходимо водоподогреватель обязательно отключить от электрической сети. Затем откройте ручку для теплой воды на одной из смесительных кранов, который подключен к подогревателю. Воду выпустите из подогревателя через впускную трубу. Для этого рекомендуется встроить между предохранительным клапаном и впускной трубой соответствующий выпускной клапан или тавровое соединение. В противном случае можете подогреватель опорожнить также через выпуск на предохранительном клапане таким способом, что поставьтье рычаг или вращающуюся головку клапана в положение как при тестировании клапана. После выпуска воды из подогревателя через впускную трубу останется в подогревателе ещё небольшое количество остатка воды, которую выпустите снятием фланца подогревателя.

Внешние части водонагревателя чистите слабым раствором стирального средства. Не используйте растворителей и агрессивных чистящих средств.

Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра.

Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.
