Typ produktu	Prietokový a zásobníkový ohrievač vody
Značka	Gorenje
Model	TGU50B6
Typ inštalácie	Nástenný vertikálny
Kapacita	50 litrov
Rozmery (Š x V x H)	450 x 880 x 470 mm
Hmotnosť (prázdny)	18 kg
Napájanie	220-240 V ~ 50 Hz
Príkon	2000 W
Vykurovacie teleso	Ponorné medené vykurovacie teleso
Rozsah teplôt	30°C až 75°C
Maximálny prevádzkový tlak	8 barov
Funkcie	Okamžité ohrievanie, zásobník, termostatická regulácia, ochrana proti prehriatiu
Typ ovládania	Mechanický ovládač s indikačnou kontrolkou
Bezpečnostné prvky	Tepelná poistka, poistný ventil proti pretlaku, ochrana proti suchému ohrevu
Údržba	Odvápnenie každých 6 mesiacov, kontrola anódovej tyče ročne
Náhradné diely	Vykurovacie teleso, termostat, anódová tyč, tesnenia k dispozícii
Opraviteľnosť	Vymeniteľné vykurovacie teleso a termostat
Energetická trieda	C (podľa smerníc EÚ)
Vodná prípojka	G 1/2 palca
Materiál	Smaltovaná oceľová nádrž, plastový vonkajší plášť
Záruka	2 roky (podľa podmienok)

Často kladené otázky - TGU50B6 GORENJE

Ako nainštalovať ohrievač vody TGU50B6?

Inštaláciu musí vykonať kvalifikovaný odborník. Uistite sa, že stena unesie hmotnosť, a postupujte podľa pokynov v príručke pre vodovodné a elektrické pripojenie. Zariadenie musí byť uzemnené a poistný ventil proti pretlaku musí byť správne pripojený.

Aký je rozdiel medzi okamžitým a zásobníkovým režimom?

Zariadenie TGU50B6 môže pracovať v oboch režimoch. V okamžitom režime ohrieva vodu na požiadanie, zatiaľ čo v zásobníkovom režime udržiava nastavenú teplotu v 50-litrovej nádrži. Pomocou ovládača vyberte požadovaný režim.

Ako nastaviť teplotu?

Otočte ovládačom termostatu na prednom paneli, aby ste nastavili požadovanú teplotu vody medzi 30°C a 75°C. Počkajte, kým indikačná kontrolka neukáže ukončenie ohrevu.

Prečo sa voda neohrieva?

Skontrolujte, či je napájanie pripojené a či je istič zapnutý. Uistite sa, že termostat je nastavený nad teplotu okolia. Ak problém pretrváva, vykurovacie teleso môže byť chybné a malo by sa vymeniť.

Ako často by som mal odvápňovať ohrievač vody?

Odvápnenie sa odporúča každých 6 mesiacov, alebo častejšie v oblastiach s tvrdou vodou. Použite odvápňovací prostriedok vhodný pre ohrievače vody a postupujte podľa pokynov v príručke.

Aké bezpečnostné prvky má?

Zariadenie obsahuje tepelnú poistku na zabránenie prehriatiu, poistný ventil na uvoľnenie nadmerného tlaku a ochranu proti suchému ohrevu. Nezakrývajte vývod poistného ventilu.

Môžem ohrievač vody používať na sprchovanie?

Áno, je vhodný na sprchovanie, ale uistite sa, že prietok nepresahuje kapacitu ohrievača. Pri nepretržitom používaní sa odporúča zásobníkový režim na udržanie dodávky teplej vody.

Ako vymeniť anódovú tyč?

Horčíková anódová tyč chráni nádrž pred koróziou. Skontrolujte ju ročne a vymeňte, ak je silne erodovaná. Vypnite napájanie, vypustite nádrž a odskrutkujte tyč z hornej príruby. Nainštalujte novú tyč a naplňte.

Aké náhradné diely sú k dispozícii?

Bežné náhradné diely zahŕňajú vykurovacie teleso, termostat, anódovú tyč, tesnenia a poistný ventil. Kontaktujte servis Gorenje alebo autorizovaných predajcov pre objednanie.

Je ohrievač vody energeticky účinný?

Zariadenie TGU50B6 má energetickú triedu C. Pre lepšiu účinnosť používajte zásobníkový režim s miernym nastavením teploty a ak je to možné, izolujte nádrž.

NÁVOD NA OBSLUHU TGU50B6 GORENJE

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preň bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len pre to vyškolený odborník. Zásahy do jeho vnútrajšku za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čím bližšie odberným miestom. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou, je povinne treba dodržiavať požiadavky normy IEC 60364-7-701 (VDE 0100, časť 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnost'ou musíte na mieste, kam ho pripevníte, vhodne spevnit'. Univerzálna konstrukcia umožňuje bojler pripevnit' na stenu vo zvislej alebo vodorovnej polohe (prípojky musia byť na l'avej strane). Kvôli l'ahšej kontrole a výmene horčíkovej anódy Vám odporúčame, aby ste medzi vrhom ohrievača a stropom nechali dostatočný priestor (vid' rozmer G na náčrtku prípojných mier). V opačnom prípade bude treba pri servisnom zákroku ohrievač demontovať zo steny.

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ	TG 50 N TG 80 N TG 10		O NTG 120 N	TG 150 N TG 200 N
Model	TGU 50 N TGU 80 N TGU		100 N TGU	120 N TGU 150 N TGU 200 N
Objem [l]	50	80	100	120	150	200
Menovitý tlak [MPa]	0,6
Hmotnost /naplnený vodou [kg]	24/74	30/110	34/134	38/158	44/194	65/265
Antikorózna ochrana kotla	Emailový / Mg anóda
Prípojný výkon [W]	2000
Napätie [V~]	230
Čas zohrievania do 75°C 1) [h]	1^55	3^05	3^55	4^35	5^45	7^40
Množstvo miešanej vody pri 40°C [l]	95	146	193	226	282	360
Energetická spotreba2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60	2,80/3,10

1) Čas zohrievania celkového objemu ohrievača elektrickým výhrevným telesom pri vstupnej teplote studenej vody z vodovodu 10°C.

2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65°C a pri teplote prostredia 20°C, merané podľa SIST EN 60379.

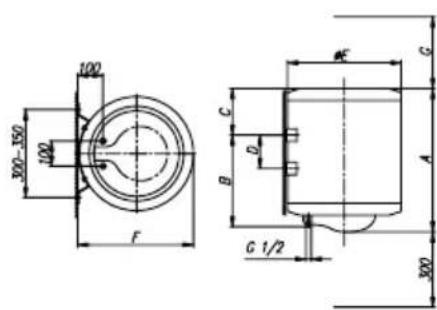

	A B	C D E	F G
TGU 50 N	561 365	185 1	45 461	454 130
TGU 80 N	766 565	190 3	45 461	454 180
TGU 100 N	926 71	5 200	495 461	454 260
TGU 120 N	1081	865 205	645	461 454 260
TGU 150 N	1296	1065	220 845	461 454 260
TGU 200 N	1505	1050	435 800	507 500 260

Prípojné a montážne rozmery ohrievača [mm]

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.

Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú siet' pripojit' dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné miešacie batérie si musíte zaobstarat' vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použit’ prietokovú miešaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky miešacej batérie. Silným zaťahovaním páky na miešacej batérii kvapkaniu nemôžete zabránit’, ba dokonca môžete batériu poškodit’.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použit' tlakové miešacie batérie. Na prívodnú rúru musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mať výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Kedže je vracanie vody naspät do vodovodnej siete znemožnené, môže voda kvapkat' z vypúšt'acieho otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviest do odtoku cez lovný nástavec, ktorý umiestnite pod bezpečnostný ventil.

V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviest' zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabránit' zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu musíte samy periodicky vykonávat' kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvorit' výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytieč' voda, čo je znakom, že ventil je bezchybný.

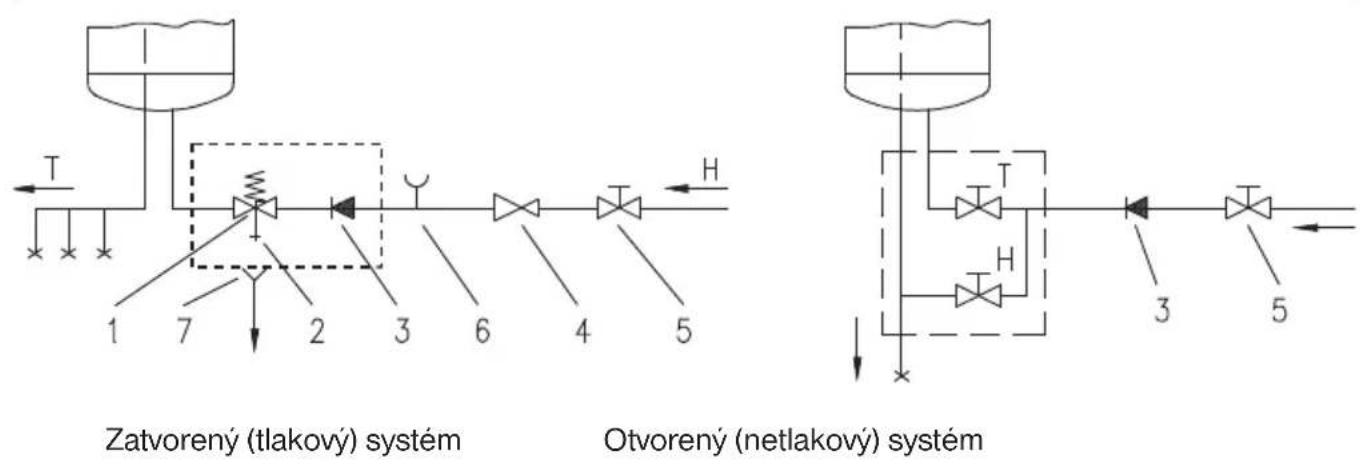


Legenda:

1 - Bezpečnostný ventil 6 - Kontrolný nástavec
2 - Kontrolný ventil 7 - Lievik s prípojkou na odtok
3 - Nevratný ventil
4 - Redukčný ventil H - Studená voda
5 - Uzatvárací ventil T - Teplá voda

Ohrievač môžete pripojit' na domovú vodovodnú siet' bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustit' vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovat' prípojnú šnúru minimálneho prierezu aspoň 1,5mm² (H05VV-F 3G1,5mm²). Za týmto účelom musíte z ohrievača odstránit' ochranný kryt.

Zapojenie ohrievača do elektrickej siete musí byt' vykonané v súlade s normami pre elektrické vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byt' zabudované zariadenie na odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s inštaláciou.

Legenda:

1 - Termostat a dvojpólová teplotná poistka
2 - Vyhrievacie teleso
3 - Pripojovacia svorka
4 - Kontrolné svetlo

L - Fázový vodič

N - Neutrálni vodič

UPOZORNENIE: Pred každým zásahom do vnútrajšku musíte ohrievač bezpodmienečne vypnút' z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po zapojení na vodovodnú a elektrickú siet' je ohrievač pripravený na použitie. Teplotu vody v ohrievači automaticky reguluje termostat nastavený výrobcom. Nastavenie môžete zmeniť otáčaním nastavovacej skrutky na termostate, ktorá sa nachádza vo vnútrajšku ohrievača.

Nastavitelný rozsah teploty je medzi 20° a 75°C. Zmenu automatického nastavenia neodporúčame, lebo také nastavenie zabezpečuje ekonomickú spotrebu elektrického prúdu a najmenšie usadeniny vodného kameňa.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, ked' sa v ohrievači nachádza teplá voda.

Ak ohrievač nebudete používať dlhšiu dobu, vypnite ho z elektrickej siete. Bezpodmienečne musíte z neho vypustiť aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestnit’ osobitný fitting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdnit’ aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventila do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpojit’ z elektrickej siete a potom otvorit’ páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez výpustnú hadicu v ohrievači zostane menšie množstvo vody, ktorá vytečie, keď odstránite výhrevnú prírubu cez otvor výhrevnej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očisti vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútrajšku ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum d’alšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.
