Product Type	Pretočni in akumulacijski grelnik vode
Brand	Gorenje
Model	TGU50B6
Installation Type	Stenski, vertikalni
Capacity	50 litrov
Dimensions (W x H x D)	450 x 880 x 470 mm
Weight (empty)	18 kg
Power Supply	220-240 V ~ 50 Hz
Power Consumption	2000 W
Heating Element	Bakren potopni grelni element
Temperature Range	30°C do 75°C
Max Operating Pressure	8 bar
Functions	Trenutno ogrevanje, akumulacija, krmiljenje termostata, zaščita pred pregrevanjem
Control Type	Mehanski gumb z indikatorsko lučko
Safety Features	Termična zaščita, varnostni ventil, zaščita pred suhim kuhanjem
Maintenance	Odkapčevanje vsakih 6 mesecev, letni pregled anode
Spare Parts	Grelni element, termostat, anoda, tesnila so na voljo
Repairability	Zamenljiv grelni element in termostat
Energy Class	C (v skladu s smernicami EU)
Water Connection	G 1/2 palca
Material	Emajlirano jekleno korito, plastični zunanji ovoj
Warranty	2 leti (v skladu s pogoji)

Pogosto zastavljena vprašanja - TGU50B6 GORENJE

Kako namestim grelnik vode TGU50B6?

Namestitev mora opraviti usposobljen strokovnjak. Prepričajte se, da stena lahko prenese težo, in sledite navodilom v priročniku za vodne in električne priključke. Enota mora biti ozemljena in varnostni ventil pravilno priključen.

Kakšna je razlika med načinoma takojšnjega ogrevanja in akumulacije?

TGU50B6 lahko deluje v obeh načinih. V načinu takojšnjega ogrevanja greje vodo na zahtevo, medtem ko v akumulacijskem načinu vzdržuje nastavljeno temperaturo v 50-litrskem rezervoarju. Z gumbom izberite želeni način.

Kako nastavim temperaturo?

Obrnite gumb termostata na sprednji plošči, da nastavite želeno temperaturo vode med 30°C in 75°C. Počakajte, da indikatorska lučka pokaže, da je ogrevanje končano.

Zakaj se voda ne segreva?

Preverite, ali je napajanje priključeno in ali je odklopnik vklopljen. Prepričajte se, da je termostat nastavljen nad sobno temperaturo. Če težava ne izgine, je grelni element morda pokvarjen in ga je treba zamenjati.

Kako pogosto naj odkapčam grelnik vode?

Odkapčanje je priporočljivo vsakih 6 mesecev ali pogosteje na območjih s trdo vodo. Uporabite sredstvo za odstranjevanje vodnega kamna, primerno za grelnike vode, in sledite navodilom v priročniku.

Katere varnostne funkcije ima?

Enota vključuje termično zaščito pred pregrevanjem, varnostni ventil za sprostitev presežnega tlaka in zaščito pred suhim kuhanjem. Ne blokirajte izhoda varnostnega ventila.

Ali lahko grelnik vode uporabljam za tuširanje?

Da, primeren je za tuširanje, vendar poskrbite, da pretok ne presega zmogljivosti grelnika. Za neprekinjeno uporabo je priporočljiv akumulacijski način za vzdrževanje oskrbe s toplo vodo.

Kako zamenjam anodo?

Magnezijeva anoda ščiti rezervoar pred korozijo. Preverite jo letno in zamenjajte, če je močno erodirana. Izklopite napajanje, izpraznite rezervoar in odvijte anodo iz zgornje prirobnice. Namestite novo anodo in napolnite.

Kateri rezervni deli so na voljo?

Običajni rezervni deli vključujejo grelni element, termostat, anodo, tesnila in varnostni ventil. Za naročilo kontaktirajte servis Gorenje ali pooblaščene prodajalce.

Ali je grelnik vode energetsko učinkovit?

TGU50B6 ima energijski razred C. Za boljšo učinkovitost uporabite akumulacijski način z zmerno nastavitvijo temperature in po možnosti izolirajte rezervoar.

NAVODILA ZA UPORABO TGU50B6 GORENJE

Navodila za uporabo 3

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (UPOŠTEVAJOČ TUDI OTROKE) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALIMI SPOSOBNOSTMI ALI S POMANKANJEM ISKUŠENJ OZ. ZNANJEM RAZEN, ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE, S STRANI OSEBE ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskimi vijaki nominalnega premera minimalno 8mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik je mogoče zaradi univerzalne konstrukcije pritrditi pokončno ali vodoravno na steno (priključne cevi obvezno na levi). Zaradi lažje kontrole in menjave magnezijeve anode, vam priporočamo, da med vrhom grelnika in stropom pustite zadosti prostora (glej mero G na skici - Priključne in montažne mere). V nasprotnem primeru bo ob servisnem posegu potrebno grelnik demonirati s stene.

TEHNIČNE LASTNOSTI APARATA

Tip	TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N				TG 200 N
Model	TGU 50 N	TGU 80 N	TGU 100 N	TGU 120 N	TGU 150 N	TGU 200 N
Prostornina [I]	50	80	100	120	150	200
Nazivni tlak [MPa]	0,6
Masa / napolnjen z vodo [kg]	24/74	30/110	34/134	38/158	44/194	65/265
Protikorozijska zaščita kotla	Emajlirano / Mg anoda
Priključna moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [h]	1^55	3^05	3^55	4^35	5^45	7^40
Količina mešane vode pri 40°C [I]	95	146	193	226	282	360
Energijska poraba2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60	2,80/3,10

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 10°C.
2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C, merjeno po SIST EN 60379.

	A B	C D E	F G
TGU 50 N	561 365	185 1	45 461	454 130
TGU 80 N	766 565	190 3	45 461	454 180
TGU 100 N	926 71	5 200	495 461	454 260
TGU 120 N	1081	865	205 645	461 454 260
TGU 150 N	1296	1065	220 845	461 454 260
TGU 200 N	1505	1050	435 800	507 500 260

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.


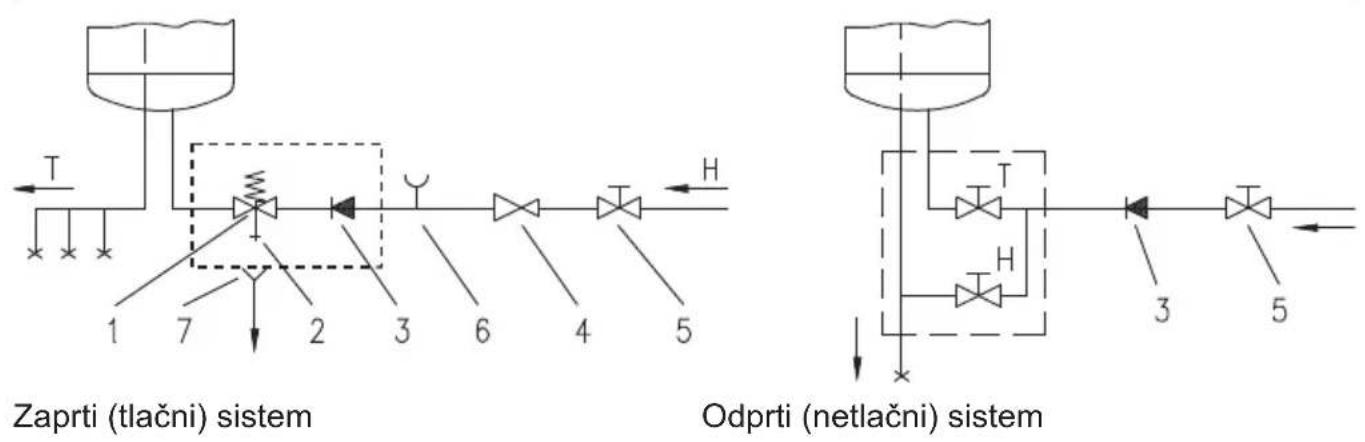

Legenda:

1 - Varnostni ventil
2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok
H - Hladna voda
T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od 0,5 MPa (5 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G1,5mm²). Ob montaži priključnega kabla je potrebno zvezati tudi priključni žici kontrolne svetilke v za to predvideni priključni puši na termostatu, ki sta označeni z 1 in 2 oziroma z A in B pri alternativni izvedbi termostata.

Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno inštalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi inštalacijskimi predpisi.

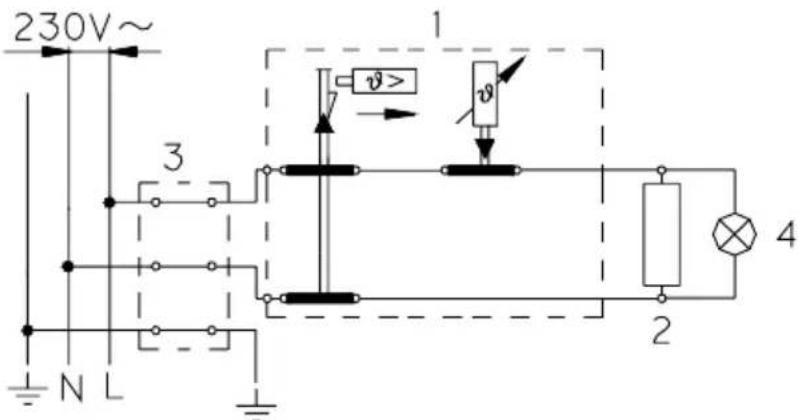

Legenda:

1 - Termostat in dvopolna toplotna varovalka
2 - Grelo
3 - Priključna sponka
4 - Kontrolna svetilka

L - Fazni vodnik

N - Nevtralni vodnik

12 - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uprabo. Temperaturo vode v aparatu samodejno uravnava termostat, ki je nastavljen tovarniško. Nastavitev lahko spremenite z vrtenjem nastavitvenega vijaka na termostatu v notranjosti grelnika. Nastavljivo območje sega od 20 do 75°C. Spreminjanja tovarniške nastavitve vam ne priporočamo, saj vam ta zagotavlja najbolj ekonomično porabo električne energije in najmanjše izločanje vodnega kamna.

Delovanje električnega grela pokaže kontrolna svetilka. Grelnik ima na sprednji strani bimetalni termometer, ki se odkloni v smeri urnega kazalca, kadar je v njem prisotna topla voda.

Če grelnika ne mislite uporabljati dalj časa, ga izklopite iz električnega omrežja. Kadar obstaja nevarnost, da bo voda v grelniku zmrznila, jo morate iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben fitting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred izpraznjenem je grelnik potrebno izključiti iz električnega omrežja in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne prirobnice ob odstranitvi grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikoroziske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
