KS 1800/35 - Žaga ATIKA - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO KS 1800/35 ATIKA

Izvirna navodila – Verižna žaga

SLO Naprave ne smete pognati, preden ste prebrali to navodilo, upoštevali vse navedene napotke in napravo montirali, kot je opisano. Navodilo shranite za prihodnjo uporabo.

Nebezpečná oblast

Nevarno območje

Tehlike bölgesi

F

Fluchtweg

Escape route

Voie de fuite

път за бягство

Úniková cesta

Flugtvej

Vía de escape

Poistumisreitti

Δρόμος διαφυγής

Menekülési út

➢ Put za bijeg

Via di fuga

Rømningsvei

Vluchtweg

Droga ucieczki

➢Calea de evacuare

Путь спасения

Flyktväg

Úniková cesta

Pot za umik

Kaçış yönü

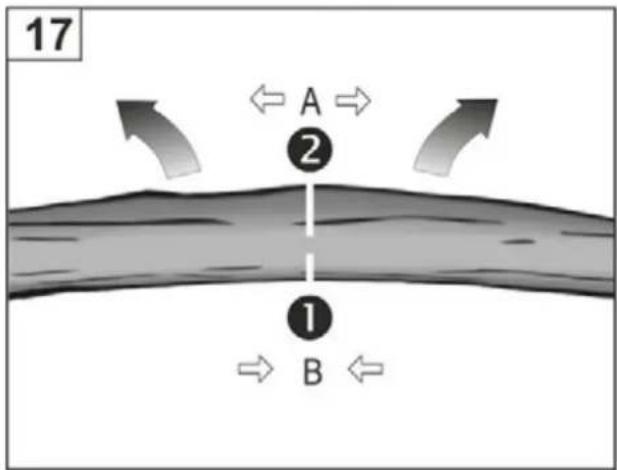

17 A ② ① B

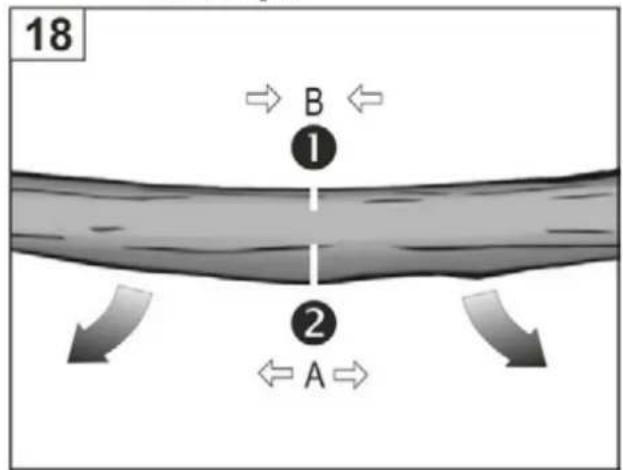

18 B ① ② A

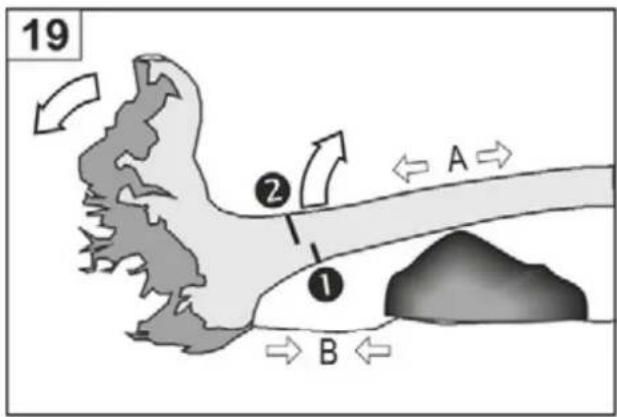

19 ② A ① B

2. Električna sigurnost

a) Priključni utikač električnog alata mora odgovarati utičnici. Utikač se ni na koji način ne smije mijenjati. Nemojte koristiti nikakve adaptere za utikač skupa s alatima koji imaju zaštitno uzemljenje. Nepromijenjeni utikači i odgovarajuće utičnice smanjuju rizik električnog udara.
b) Izbjegavajte tjelesni kontakt s uzemljenim površinama kao cijevima, grijačima, štednjacima i hladnjacima. Postoji povišeni rizik od električnog udara, ako je Vaše tijelo uzemljeno.
c) Držite električne alate podalje od kiše ili vlage. Prodiranje vode u električni alat povećava rizik od električnog udara.
d) Nemojte koristiti kabel u svrhe za koje nije namijenjen, npr. da biste nosili električni alat, da biste ga objesili ili da biste izvukli utikač iz utičnice. Držite kabel podalje od vreline, ulja, oštrih rubova ili pokretnih dijelova uređaja. Oštećeni ili zapetljani kabeli povećavaju rizik od električnog udara.
e) Ako s električnim alatom radite na otvorenom, koristite samo produžne kable koji su prikladni i za rad na otvorenom. Korištenje kabla koji je prikladan za rad na otvorenom smanjuje rizik od električnog udara.
f) Ako se rad s električnim alatom u vlažnoj okolici ne može izbjeći, koristite zaštitnu strujnu sklopku. Korištenje zaštitne strujne sklopke smanjuje rizik od električnog udara.

3. Sigurnost osoba

4. Uporaba i rukovanje električnim alatom

„Električna sigurnost“

Simboli na verižni žagi 233

Simboli v navodilih za uporabo 233

Z namenom skladna uporaba 233

Preostala tveganja 233

Varnostni napotki 233

— Splošna varnostna navodila 233
— Varnost na delovnem mestu 234
— Električna varnost 234
- Varnost oseb 234
— Uporaba in ravnanje z električnim orodjem 234
- Servis 234
– Varnostni napotki za verižne žage 234
– Vzroki za povratni udarec in njegovo 235 preprečevanje

Tresljaji 236
Sestava 237

Pred prvim zagonom 237

— Mazanje verige 237
— Polnjenje rezervoarja za olje: 237

Zagon 237

— Pred žaganjem 237
— Priključitev na omrežje 237
— Nameščanje podaljška 238
- Vklop/izklop 238
- Verižna zavora 238
– Kontrola verižne zavore 238
— Napenjanje žagine verige 238

Delovna navodila (tehnike žaganja) 238

• Krmiljenje 238
  — Dodatni napotki za žaganje debel 239
  – Dodatna navodila za žaganje lesa pod 239 napetostjo/razbremenitev
  — Dodatna navodila za podiranje dreves 239

Vzdrževanje in čiščenje

• Vzdrževanje 240
  — Brušenje žagine verige 240
  – Zamenjajte žagino verigo in vodilno tirnico 240
• Verižnik 240
  — Preverjanje avtomatike olja 240
• Čiščenje 240

Transport 241

Skladiščenje 241

Odpravljanje motenj 241

Tehnični podatki 242

Opis naprave / Nadomestni deli 242

Garancija 242

Obseg dobave

Po odstranitvi embalaže preverite:

▶ ali je pošiljka popolna
▶ ali je med transportom prišlo do poškodb.

Prosimo, da reklamacije takoj sporočite trgovcu, dobavitelju oziroma proizvajalcu. Kasnejše reklamacije se ne upoštevajo.

• 1 Verižna žaga
• 1 Vodilna tračnica
• 1 Žagina veriga
• 1 Ščitnik za verigo
• 1 Navodila za uporabo
• 1 Garancijska izjava

Izjava o skladnosti ES

Nr. (S-No.): 14624

Josef-Drexler-Str. 8 – 89331 Burgau – Nemčija

Serijska številka: 000001 - 020000

v skladu z določili zgoraj navedene Direktive ES ter z določili naslednjih Direktiv:

Izmerjena raven zvočne moči LWA 104,72 dB (A).

Zagotovljena raven zvočne moči L _WA 107 dB (A).

Uporabljeni so bili naslednjih harmonizirani standardi:

EN 60745-1:2009+A1, EN 60745-2-13:2009+A1, EN 55014-1:2006+A1+A2, EN 55014-2:1997+A1+A2, EN 61000-3-2:2006+A1+A2, EN 61000-3-11:2000

Pooblaščenec za sestavo tehnične dokumentacije:

ATIKA GmbH – tehnična pisarna

Josef-Drexler-Str. 8 – 89331 Burgau – Nemčija

Tipsko ocenitev za ES izvedel:

TÜV Rheinland Product Safety GmbH

Prosim, upoštevajte tudi regionalne predpise o zaščiti pred hrupom.

Simboli na verižni žagi

Pred zagonom naprave preberite varnostne napotke in jih upoštevajte.

Pred popravljanjem, vzdrževanjem in čiščenjem izključite motor in potegnite vtikač napajalnega kabla iz vtičnice

Vtič morate nemudoma izvleči, će se priključni kabel poškoduje ali pretrga.

Nosite zaščitno čelado, ščitnike za oči in glušnike.

Nosite zaščitne rokavice.

Aparata ne izpostavljajte dežju. Aparat zaščitite pred vlago.

Dolžina vodilne tirnice (dolžina reza) 356 mm

Stroj zaščitnega razreda II (zaščitna izolacija).

Izdelek ustreza evropskim direktivam, ki veljajo za tovrstne izdelke.

Električni aparati ne spadajo med hišne odpadke. Aparate, pribor in embalažo posredujte ekološki reciklažni postaji.

V skladu z evropsko Direktivo 2012/19/EU o odpadni električni in elektronski opremi morate neuporabne električne naprave zbirati ločeno in jih reciklirajte okolju prijazno.

Simboli v navodilih za uporabo

	Preteča nevarnost ali nevarna situacija. Neupoštevanje teh napotkov lahko ima za posledico osebne poškodbe ali materialno škodo.
	Pomembni napotki k z namenom skladni uporabi. Neupoštevanje podanih napotkov lahko povzroči motnje.
	Napotki za uporabo. S pomočjo teh napotkov boste lahko optimalno izkoristili vse funkcije.
	Montaža, upravljanje in vzdrževanje. Na tem mestu je natančno razloženo, kaj morate storiti.
	Pomembna navodila za okolju prijazno ravnanje. Neupoštevanje teh navodil lahko povzroči okoljsko škodo.
	Seznam vsebuje sklice na slike na straneh 3-6.

Z namenom skladna uporaba

■ Verižna žaga je primerna za
- žaganje debel, vej, lesenih tramov, desk itd.. in se lahko uporablja za prečni ali vzdložni rez.
— podiranje dreves.
■ Verižne žage ne uporabljajte za žaganje gradbenega materiala in umetnih mas.
■ Verižna žaga je primerna samo za privatno uporabo na domačem vrtu in ljubiteljskem vrtičku.
Verižna žaga ni primerna za delo v gozdu (podiranje dreves in obvejevanje v gozdu). Kabelska povezava uporabniku ne zagotavlja potrebne varnosti.
■ Uporaba v skladu z namenom zajema tudi upoštevanje proizvajalčevih predpisov za obratovanje, vzdrževanje in zagon ter upoštevanje varnostnih napotkov iz navodil za uporabo.
■ Vsaka druga uporaba ni v skladu z namenom. Za vsako škodo, ki je posledica neskladne uporabe, proizvajalec ne prevzema odgovornosti: tveganje v celoti nosi uporabnik.

Preostala tveganja

⚠ Tudi pri uporabi v skladu z namenom in upoštevanju vseh zadevnih varnostnih predpisov so zaradi narave konstrukcije naprave še vedno prisotna določena preostala tveganja.

Preostalo tveganje je mogoče zmanjšati z upoštevanjem napotkov iz „Varnostni napotki“ in „Z namenom skladne uporabe“ ter upoštevanjem splošnih navodil in napotkov iz navodil za uporabo.

Pozornost in previdnost zmanjšujeta nevarnost osebnih poškodb in materialne škode.

■ Nevarnost povratnega udarca pri kontaktu konice vodilne tračnice s trdim predmetom.
■ Nevarnost poškodbe prstov in rok z orodjem (žagina veriga).
■ Poškodba zaradi odpadlih in naokoli letečih delov obdelovanca.
■ Električni udar.
■ Nevarnosti zaradi električnega toka, npr. v primeru uporabe neustreznih električnih priključnih vodov.
■ Dotikanje električno prevodnih delov pri odprti oz. nezaščiteni električni opremi.
■ Poškodba sluha pri daljšem delu brez sredstev za zaščito sluha.
■ Nevarnost požara!

Poleg tega so lahko kljub vsem sprejetim ukrepom še vedno prisotna preostala tveganja.

Varnostni napotki

Splošni varnostni napotki za električno orodje

! Opozorilo!

Preberite si vse varnostne napotke in navodila. Neupoštevanje varnostnih napotkov in navodil lahko vodi do električnega udara, požara in/ali hudih poškodb.

Navodila za uporabo in varnostna navodila shranite za kasnejšo uporabo.

Izraz "električno orodje", ki se uporablja v varnostnih napotkih, se nanaša na električno orodje (z električnim kablom) in na električno orodje na akumulator (brez polnilnika).

a) Delovno mesto vzdržujte čisto in dobro osvetljeno! Nered ali neosvetljeno delovno območje lahko vodi do nesreč.
b) Električnega orodja ne uporabljajte v okolju, kjer obstaja nevarnost eksplozije, v katerem se nahajajo vnetljive tekočine, plini ali prah. Električno orodje proizvaja iskre, ki lahko zanetijo prah ali hlape.
c) Med uporabo električnega orodja ne dovolite otrokom in drugim osebam v bližino orodja. Zaradi odvračanja pozornosti lahko izgubite nadzor nad napravo.

2. Električna varnost

a) Priključni vtič električnega orodja se moraj ujemati z vtičnico. Vtiča ne smete nikakor spreminjati. Ne uporabljajte prilagojevalnega vtiča skupaj z električnim orodjem z zaščitno ozemljitvijo. Nespremenjeni vtiči in ustrezne vtičnice zmanjšajo tveganje električnega udara.
b) Ne dotikajte se ozemljenih površin, kot so cevi, grelne napeljave, štedilniki in hladilniki. Obstaja povečana nevarnost zaradi električnega udara, će je vaše telo ozemljeno.
c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča nevarnost električnega udara.
d) Kabla ne uporabljajte za druge namene, kot je npr. prenašanje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Kabla ne približujte vročini, olju, ostrim robom ali premikajočim se delom naprave. Poškodovani ali zviti kabli povečajo nevarnost električnega udara.
e) Pri delu z električnim orodjem na prostem, uporabite le podaljševalni kabel, primeren za zunanjo uporabo. Uporaba podaljševalnega kabla, primernega za zunanjo uporabo, zmanjša nevarnost električnega udara.
f) Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo za okvarni tok. Uporaba zaščitnega stikala za okvarni tok zmanjša nevarnost električnega udara.

3. Varnost oseb

a) Bodite previdni in pozorni. Pazite na to, kaj delate. Ravnajte razumno. Stroja ne uporabljajte, če ste utrujeni oziroma ste pod vplivom drog, alkohola ali zdravil. Med uporabo naprave lahko trenutek nepazljivost povzroči resne telesne poškodbe.
b) Vselej nosite osebno zaščitno opremo in vedno zaščitna očala. Uporaba osebne zaščitne opreme, kot so protiprašna maska, protizdrsni varnostni čevlji, zaščitna čelada ali glušniki, glede na vrsto in uporabo električnega orodja zmanjša tveganje poškodb.
c) Preprečite nenadzorovano uporabo. Pred priklopom električnega orodja na električno napajanje in/ali akumulator in pred dviganje ali prenašanjem orodja se prepričajte, ali je orodje izklopljeno. Če pri nošenju orodja držite prst na stikalu ali vklopljeno napravo priklopite na električno napajanje, lahko pride do nesreč.

d) Pred vklopom električnega orodja, odstranite nastavitveno orodje ali izvijače. Orodje ali izvijač, ki je v vrtečem se delu naprave, lahko povzroči poškodbe.
e) Izogibajte se nenormalni drži telesa. Poskrbite za to, da boste vedno stali trdno in ohranjali ravnotežje. Tako boste lahko električno orodje bolje nadzirali v nepričakovanih situacijah.
f) Nosite ustrezna oblačila. Ne nosite širokih oblačil ali nakita. Las, oblačil in rokavic ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se vam lahko zapletejo med premikajoče se dele.
g) Če lahko montirate sesalne naprave ali lovilne naprave za prah, se prepričajte, ali so priklopljene in se pravilno uporabljajo. Uporaba sesalnikov za prah lahko zmanjša nevarnosti zaradi prahu.

4. Uporaba in ravnanje z električnim orodjem

a) Naprave ne obremenite prekomerno! Za delo uporabljajte ustrezno električno orodje. Z ustrezno napravo boste lahko delali bolje in varneje v navedenem območju.
b) Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Pred nastavitvijo naprave, menjavo dodatnih delov ali odlaganjem naprave, izvlecite vtič iz vtičnice in/ali odstranite akumulator. Ta varnostni ukrep preprečuje nenadzorovan vklop električnega orodja.
d) Električno orodje, ki ga ne uporabljate, hranite izven dosega otrok. Naprave ne dovolite uporabljati osebam, ki z njo niso seznanjene ali si niso prebrale navodil. Električne naprave so lahko nevarno, će jih uporabljajo neizkušene osebe.
e) Električno orodje skrbno vzdržujte. Preverite, ali premični deli brezhibno delujejo in se ne zatikajo in ali so zlomljeni ali poškodovani deli, ki bi oviralo delovanje orodja. Pred uporabo naprave naj vam poškodovane dele popravijo. Vzrok številnih nesreč so slabo vzdrževana električna orodja.
f) Rezalno orodje vzdržujte ostro in čisto. Skrbno vzdrževana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in so lažje vodljiva.
g) Električno orodje, dodatke, vstavke itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo opravljate. Uporaba električnega orodja v drugačne namene lahko vodi do nevarnih situacij.

5. Servis

a) Električno orodje naj vam popravlja samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je vedno zagotovljena varnost vašega električnega orodja.

Varnostni napotki za verižne žage:

- Ko verižna žaga deluje, ne približujte delov telesa. Pred zagonom žage se prepričajte, da se žagine verige nič ne dotika. Pri delu z verižno žago lahko trenuten nepazljivosti povzroči, da veriga žage zagrabi oblačila ali dela telesa.

• Verižno žago držite vedno za zadnji ročaj z desno roko in za sprednji ročaj z levo. Obratno držanje verižne žage poveča tveganje poškodb, zato ga ne smete uporabljati.
• Električno orodje držite na izoliranih držalnih površinah, saj lahko pride žagina veriga v stik z lastnim omrežnim kablom. Stik verižne žage z napeljavo, ki je pod napetostjo, lahko spravi pod napetost kovinske dele pripomočka in povzroči električni udar.
• Nosite zaščitna očala in glušnike. Priporočamo uporabo nadaljnje zaščitne opreme za glavo, noge in stopala. Ustrezna zaščitna oblačila zmanjšujejo možnost nevarnosti zaradi letečih ostružkov in naključnega dotikanja verižne žage.
• Z verižno žago ne delajte na drevesu. Pri obratovanju na drevesu obstaja nevarnost poškodovanja.
• Vedno pazite na stabilnost svojega položaja in verižno žago uporabljajte le, ko stojite na trdih, varnih in ravnih tleh. Drsna podlaga ali nestabilni položaj, na primer na lestvi, lahko povzročijo izgubo ravnotežja ali nadzora nad verižno žago.
• Pri rezanju veje, ki je pod napetostjo, računajte s tem, da bo z vzmetno silo delovala nazaj. Če se napetost v lesnih vlaknih sprosti, lahko napeta veja udari upravljalca in/ali verižno žago iztrga iz njegovega nadzora.
• Posebno previdni bodite pri rezanju podrasti in mladih dreves. Tanek material se lahko ujame v verižno žago in vas spravi iz ravnotežja.
• Verižno žago nosite na sprednjem ročaju v izklopljenem stanju, veriga naj bo obrnjena proč od telesa. Pri prenosu ali shranjevanju verižne žage vedno uporabite zaščitno pokrivalo. Skrbno ravnanje z verižno žago zmanjša verjetnost nehodnega dotika z delujočo verižno žago.
• Upoštevajte navodila za mazanje, napenjanje verige in menjavo opreme. Nepravilno napeta ali namazana veriga se lahko strga ali se poveča tveganje za povratni udarec.
• Ročaji morajo biti suhi, čisti in brez olja ali maščobe. Mastni, oljni ročaji so drsljivi in povzročijo izgubo nadzora.
• Žagajte le les. Verižne žage ne uporabljajte dela, za katera ni namenjena. Primer: Verižne žage ne uporabljajte za žaganje plastike, zidov ali gradbenih materialov, ki niso iz lesa. Uporaba verižne žage za nenamenska dela lahko povzroči nevarne situacije.

Vzroki za povratni udarec in njegovo prepreèevanje:

Do povratnega udarca lahko pride, će se konica vodilne tirnice dotakne predmeta ali će se les upogne in se verižna žaga zagozdi v rezu.

Dotik s konico tirnice lahko v nekaterih primerih povzroči nepričakovano, nazaj usmerjeno reakcijo, pri kateri se vodilna tirnica udari navzgor in v smer upravljavca.

Zagozditev verižne žage na zgornjem robu vodilne tirnice lahko tirnico hitro potisne nazaj v smeri upravljavca.

Vsaka taka reakcija lahko povzroči, da izgubite nadzor nad žago, in se po možnosti hudo poškodujete. Ne zanašajte se izključno na vgrajene varnostne naprave. Kot uporabnik verižne žage morate sprejeti različne ukrepe, ki preprečujejo nastanek nesreč in delovnih poškob.

Povratni udarec povzroči napačna ali pomanjkljiva uporaba električnega orodja. Preprečiti ga je mogoče z ustreznimi previdnostnimi ukrepi, ki so opisani v nadaljevanju:

• Žago držite z obema rokama, palec in prsti morajo objemati ročaj verižne žage. Telo in roke spravite v položaj, v katerem lahko vzdržite povratni udarec. Z ustreznimi ukrepi lahko povratni udarec obvladate. Nikoli ne spustite verižne žage.
• Preprečite nenormalno držo telesa in ne režite nad višino ramen. Tako preprečite nenamerno dotikanje konice tirnice in omogočite boljši nadzor verižne žage v nepričakovanih situacijah.
• Vedno uporabljajte nadomestno tirnico in žagino verigo, ki jo predpiše izdelovalec. Napačne nadomestne tirnice in žagine verige lahko povzročijo strganje verige in/ali povratni udarec.
• Upoštevajte navodila izdelovalca za brušenje in vzdrževanje verižne žage. Prenizka omejila globine pogosteje povzročijo povratni udarec.

Nadaljnji varnostni napotki „Električna varnost“

• Priključni vod mora biti izveden v skladu z IEC 60 245 (H 07 RN-F), pri čemer mora biti presek žile enak vsaj
• 1,5 mm² pri dolžinah kabla do 25 m
• 2,5 mm² pri dolžinah kabla iznad 25 m
  ■ Dolgi in tanki priključni vodi povzročajo padec napetosti. Motor več ne more zagotavljati svoje polne moči, zaradi česar se zmanjša zmogljivost naprave.
  ■ Vtiči in priključne doze na priključnih kablih morajo biti iz gume, mehkega polivinila ali ostalih termoplastičnih materialov enake mehanske trdnosti ali pa prevlečeni s temi materiali.
  ■ Vtična naprava priključnega kabla mora biti zaščitena pred škropljenjem vode.
• Pri polaganju priključnih priključnih napeljav pazite, da jih ne stisnete ali prepognete Beim, da jih med žaganjem ne zajamejo veje in da se vtične povezave ne zmočijo.
  ■ Kabel uporabljajte samo v skladu z njegovim namenom. Kabel zaščitite pred vročino, oljem in ostrimi robovi.
• Če uporabljate kabelski boben, morate kabel popolnoma odviti.
  ■ Redno kontrolirajte stanje morebitnih kabelskih podaljškov in jih po potrebi zamenjajte.
  ■ Ne uporabljajte defektnih priključnih vodov.
  ■ Ne uporabljajte zasilnih električnih priključkov.
  ■ Verižne žage ne škropite z vodo. (vir nevarnosti: električni tok).
  ■ Nikoli ne premoščajte ali izključujte varnostnih naprav.
  ■ Priključite napravo preko stikala za zaščito pred okvarnim tokom (30 mA).
  ■ Električni priključek oz. popravila na električnih delih stroja lahko izvaja samo koncesioniran električar ali ena od naših servisnih služb. Upoštevati je potrebno lokalno veljavne predpise, predvsem varnostne ukrepe.

Nadaljnji varnostni napotki „Varnost oseb“

■ Verižno žago lahko uporabljajo le dovolj izkušene osebe.
Verižno žago dajte ali posodite le osebam, ki so seznanjene z verižno žago in znajo ravnati z njo. Vedno jim izročite tudi navodilo za uporabo.

■ Uporabnik odgovarja za nesreče ali nevarnosti/tveganja, povzročene drugim osebam ali njihovi lastnini.

■ Pri delu nosite ustrezno zaščitno opremo:
— pri daljših laseh nosite mrežico za lase
- zaščito za obraz
— hlače in rokavice z zaščito pred vrezninami

Nadaljnji varnostni napotki

„Uporaba električnega orodja in ravnanje z njim“

- Žago izklopite in potegnite vtič iz vtičnice v primeru:

• će se verižna žaga dotakne tal, kamnov, žebljev ali ostalih tujkov
  → takoj preverite verigo in vodilno tračnico
  — popravilo
  — pri vzdrževalnih delih in popravilih
  — pri odstranjevanju motenj
• transport
• napenjanja veriige
  — menjave verige
  — zapustitve aparata (tudi pri prekinitvi dela za kratek čas)

■ Stroj kontrolirajte na morebitne znake poškodb:

• Pred nadaljnjo uporabo naprave je treba skrbno preveriti, ali varnostne naprave brezhibno delujejo. Napravo uporabljajte samo s celotnimi in pravilno nameščenimi varnostnimi napravami in na stroju ne spreminjajte ničesar, kar bi lahko vplivalo na varnost.
• Prepričajte se, da gibljivi deli stroja brezhibno delujejo, se pri tem ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno montirani in izpolnjevati vse pogoje, ki so potrebni za brezhibno delovanje žage.
• Poškodovane zaščitne priprave in dele mora pravilno popraviti ali zamenjati strokovnjak, će v navodilih za uporabo ni navedeno drugače.
• Poškodovane ali nečitljive varnostne nalepke je potrebno zamenjati.

■ Naprave, ki jih je uporabljate, shranjujte v suhem in zaprtem prostoru.

Nadaljnji varnostni napotki

„Servis“

■ Na napravi ne izvajajte drugih popravil, razen opisanih v poglavju "Vzdrževanje", temveč se povežite z izdelovalcem ali ustrezno službo za stranke.
■ Uporabljajte samo originalne nadomestne dele. Če uporabljate druge nadomestne dele in drug pribor, lahko pride do nesreč. Proizvajalec ne jamči za škodo, ki nastane zaradi uporabe takšnih delov.

Nadaljnji varnostni napotki

„Varnostni napotki verižna žaga“

- Prvi uporabnik

Kdor prvič dela z verižno žago, mora od izkušenega uporabnika verižne žage prejeti praktične napotke za uporabo verižne žage in opremo za osebno zaščito. Prvi uporabniki aparata naj sprva vadijo rezanje hlodovine na kozi za žaganje ali na stojalu.

• Ta naprava ni primerna, da bi jo uporabljali ljudje (vključno otroki) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe s premalo izkušenj in/ali znanja, razen će jih nadzira oseba, ki je odgovorna za njihovo varnost ali će so od te osebe prejeli navodila za pravilno uporabo te naprave.
• Otroke je treba nadzirati in tako zagotoviti, da se ne igrajo z napravo.

Nadaljnji varnostni napotki

„Vzroki za povratni udarec in njegovo preprečevanje“

→ 1Kickback (povratni udarec)

⚠️ Stranskih, poševnih in vzdolžnih rezov se lotevajte zelo previdno, saj se v tem primeru krempljasti naslon ne uporablja.

Kako lahko preprečim povratni udarec pri žaganju?

■ ∅ Verižno žago vedno držite trdno z obema rokama.
■ ➞ 13 Za boljši nadzor žagajte s spodnjim robom vodilne tračnice. Pri tem postavite verižno žago karseda ravno.
■ ➞ 11 Nikoli ne žagajte s konico vodilne tračnice.
- 12 Žaganje z zgornjim robom lahko povzroči povratni udarec žage, če se žagina veriga zatakne ali zadane ob trd predmet v lesu.
■ Rezati začnite samo, će žagina veriga teče.
■ Delajte le z ostro ali pravilno nabrušeno žagino verigo.
■ 15 Krempljasti naslon (16) vedno uporabljajte kot ročico.
■ Nikoli ne delajte čez višino ramen.
- Nikoli ne žagajte več vej naenkrat. Pri obvejevanju pazite, da se ne dotaknete nobene druge veje.
- Pri rezanju na dolžino po možnosti uporabljajte kozo za žaganje.
■ Vbodne reze lahko opravlja tle šolan kader.

Tresljaji

Vibriranje dlani/roke a_h = 4,824 m/s^2

Merilna nenatančnost K_hd = 1,5 m/s^2

Navedena vrednost emisije tresljajev je bila izmerjena po standardiziranem testnem postopku in jo je mogoče za primerjavo električnega orodja primerjati z drugo vrednostjo.

Navedeno vrednost emisije tresljajev je mogoče uporabiti tudi za prvo ocenitev izpostavljenosti tresljajem.

⚠️ Dejanska vrednost emisij tresljajev med uporabo strojev lahko odstopa od tiste, ki je navedena v navodilih za uporabo ali ki jo navaja izdelovalec.

To lahko povzročijo naslednji dejavniki, ki jih morate upoštevati pred vsako uporabo in med njo:

– pravilna uporaba stroja
– pravilnost načina ali obdelave rezanja materiala
- brezhibnost stanja uporabljenega stroja
— ostrina rezil oz. uporaba pravilnega rezalnega orodja
- so držaji in, će obstajajo, vibracijski ročaji montirajo in čvrsto ob ohišju stroja

Če ugotovite neprijeten občutek ali obarvanje koje rok med uporabo stroja, takoj prekinite z delom. Med delom si vzemite dovolj odmorov. Če si ne vzamete dovolj odmorov med delom, lahko pride do sindroma vibracije dlan-roka.

Ocenite stopnjo obremenitve glede na delo oz. uporabo stroja in temu primerno načrtujte odmore. Na tak način lahko bistveno zmanjšate stopnjo obremenitve v celotnem delovnem času. Zmanjšajte tveganje, ki ste mu izpostavljeni med tresljaji. Stroj negujte v skladu z navodili v navodilih za uporabo. Če stroj uporabljate pogosteje, se povežite s trgovcem, ki vam lahko na željo priskrbi protitresljajno opremo (ročaje). Stroja ne uporabljajte pri temperaturah 10 °C ali manj. Izdelajte delovno načrt, s katerim boste obremenitev zaradi tresljajev omejili.

Sestava

Šele po kompletni montaži riključite verižno žago na električno omrežje.

Nevarnost poškodb! Pri montaži nosite zaščitne rokavice.

1Verižno žago postavite na ravno površino in sprostite verižno zavoro. Sprednji ščitnik za roko (3) pritisnite proti sprednjemu ročaju (4). Odvijačite pritrditveno matico (11) in odstranite pokrov (10).
2 Natezni vijak za verigo (12) obračajte v nasprotni smeri urnega kazalca tako dolgo, da natezni zatič za verigo (21) doseže končni položaj.
3 Namestite vodilno tračnico. Natezni zatič za verigo (21) mora zaskočiti v ustrezno odprtino na vodilni tračnici. Žagino verigo položite preko verižnik (13) in jo vpeljite v krožno režo vodila vodilne tračnice.

⚠ Pazite, da bodo verižni členki tekli v pravo smer.

⚠ Pri montaži pazite, da bodo verižni členki pravilno nameščeni v reži vodila in na verižniku (13).

1 Ponovno namestite pokrov (10) in z roko pritegnite pritrdilno matico (11).
⇒ Napnite žagino verigo, kot je opisano v odstavku „Napenjanje verige“.

Pred prvim zagonom

Mazanje verige

rižne žage ne dostavljamo napolnjene z oljem za žagino verigo.

Verižne žage nikoli ne uporabljajte brez mazanja verige. Uporaba brez olja za žagino verigo povzroči poškodovanje žagine verige in vodilne tračnice.

Življenjska doba in rezalna moč verige sta odvisni od optimalnega mazanja. Med obratovanjem se žagina veriga avtomatsko maže z oljem.

Polnjenje rezervoarja za olje:

→ Položite verižno žago na primerno podlago.
⇒ 4 Odvijte čep na rezervoarju za olje (9).
→ Rezervoar za olje napolnite z biološko razgradljivim oljem za verižne žage (ca. 50 ml). Nivo polnjenja lahko preverite skozi okence (17). Za lažje polnjenje uporabite lijak.

⚠ Pri polnjenju pazite, da v rezervoar za olje ne zaide nesnaga.

⇒ Ponovno privijte čep na rezervoarju za olje.
→ 4 √ Za prečrpanje olja v krogotok črpalke, ob prvem polnjenju ali po polnjenju v celoti izpraznjenega rezervoarja za olje, približno 10 x pritisnite „Primer“ (9).

Nikoli ne uporabljajte recikliranega ali odpadnega ollja. Pri uporabi olja, ki za verižne žage ni odobreno, garancija preneha veljati.

Zagon

Pred žaganjem

Pred zagonom in med žaganjem redno preverite naslednje. Upoštevajte ustrezna poglavja v navodilih za uporabo:

■ Ali je verižna žaga montirana popolno in v skladu s predpisi?
■ Je verižna žaga v dobrem in varnem stanju?
■ Uporabite samo ustrezno kombinacijo vodilne tračnice in žagine verige, kot je opisana v poglavju „Tehnični podatki“. Napačne kombinacije povečajo možnost povratnega udarca (Kickback)!
■ Je rezervoar za olje (mazanje verige) napolnjen?

Redno preverjajte stanje olja. Olje za verigo dolijte takoj, da žagina veriga ne bo tekla suha.

■ Je žagina veriga pravilno napeta?

■ Je žagina veriga pravilno nabrušena?

Uporabljajte samo dobro nabrušene žagine verige, saj tope žagine verige ne samo povečujejo nevarnost povratnega udarca, ampak tudi obremenjujejo motor.

■ Je verižna zavora spuščena in deluje brezhibno?
Upoštevajte navodila v odstavku "Kontrola verižne zavore".
■ Ali so ročaji čisti in suhi – brez olja in smole?
■ Pred pričetkom dela se prepričajte, da:

– se na delovnem območju ne zadržujejo druge osebe, otroci ali živali
– imate zagotovljen umik brez ovir
- na območju nog ne bo tujkov, grmičevja ali vejevja.
- je zagotovljeno varno stanje.

■ Upoštevajte vplive okolja:

• Ne delajte na snegu, ledu ali sveže olupljenem lesunevarnost zdrsa.
• Ne delajte ob nezadostni svetlobi (npr. v megli, dežju, snežnem metežu ali v mraku). V tem primeru namreč ne morete več prepoznavati podrobnosti v območju padanja drevja – nevarnost nesreče.
• Verižne žage ne uporabljajte v bližini vnetljivih tekočin ali plinov – nevarnost požara!

① Priključitev na omrežje

■ Primerjajte napetost, ki je navedena na tipski ploščici naprave z omrežno napetostjo, in priključite napravo na ustrezno in predpisano vtičnico. ① ozemljena vtičnica Schuko, omrežna napetost 230 V s stikalom za okvarni tok (stikalo FI 30 mA).
■ Uporabljajte podaljševalni kabel z zadostnim prerezom.

- Pri neugodnih omrežnih razmerah lahko med vklapljanjem žage za kratek čas pride do zmanjšanja napetosti, ki lahko ovira delovanje ostalih naprav (npr. utripanje žarnice). Motenj ni za pričakovati, kadar je trajna obremenljivost omrežja hišnega priključka z električno energijo ≥ 100 A na fazo.

i Varovalka: 16 A

Nameščanje podaljška

7 Da bi preprečili nehoteno razvezovanje vtične povezave, potisnite podaljšek v obliki zanke skozi odprtino na zadnjem ročaju (17) in ga položite čez nosilec kabla (22).

Vklop / lzklop

Ne uporabljajte žage, pri kateri

• se stikalo ne da vklopiti in izklopiti.
• verižne in motorne zavore ne delujejo pravilno

Poškodovana stikala in zavore mora takoj popraviti ali zamenjati servis za stranke.

Pri vklopu je treba verižno žago trdno podpreti in držati. Veriga in vodilna tračnica morata biti prostostoječi.

⇒ 5 Sprostite verižno zavoro. Sprednji ščitnik za roko (3) pritisnite proti sprednjemu ročaju (4) (poz. 1). Verižna žaga je pripravljena za obratovanje.

Vklop

⇒ 8 Pritisnite in držite blokado za vklop (5). Nato aktivirajte stikalo za vklop/izklop (6). Ponovno spustite vklopno zaporo.

i Pri blokirani žagini verigi ali preobremenitvi zmanjšajte moč ali takoj izklopite verižno žago.

• Odstranite vodilno tračnico iz reza.
• Preden ponovno začnete, preverite verižno žago in napetost žagine verige.

Izklop

⇒ √Spustite vklopno/izklopno (6) stikalo.

Verižna zavora

Verižna zavora je varovalni mehanizem, ki se ob povratnem udarcu verižne žage sproži preko sprednjega ščitnika za roko ali po spustitvi vklopnega/izklopnega stikala. Žagina veriga se takoj ustavi (< 0,1 sek.).

Kontrola verižne zavore

Pred vsakim pričetkom dela preverite delovanje verižne zavore.

• Vklopite verižno žago.
- Verižno žago držite trdno z obema rokama
⇒ | 6 Z zunanjo stranjo roke pritisnite sprednji ščitnik za roko (3) (poz. 2).

Žagina veriga se mora takoj ustaviti!

Verižne žage, pri kateri verižna zavora ne deluje, ne smete uporabljati. Obrnite se na izdelovalca ali servisno službo!

Napenjanje žagine verige

• Pred nastavitvijo ali kontrolo napetosti žagine verige izvlecite vtič.
• Nosite zaščitne rokavice, da se izognete poškodbam.

Napetost žagine verige preverite pred

→ pričetkom dela
→ po prvem rezanju
→ med žaganjem, redno vsakih 10 minut

Le ob pravilno napeti žagini verigi in zadostem mazanju lahko vplivate na njeno življenjsko dobo.

i Prosim, upoštevajte naslednje:

→ novo žagino verigo je treba večkrat ponovno napeti, dokler se ne podaljša.
pri segrevanju verige do obratovalne temperature se le-ta raztegne in jo je treba ponovno napeti.
⚠️ Po končanem žaganju morate žagino verigo ponovno popustiti, saj bi se sicer pri ohlajanju preveč napela.
⇒ če veriga vibrira ali pada z vodila, jo je treba takoj ponovno napeti.

Napenjanje žagine verige:

→ 9Pritrdilno matico (11) odpustite za maks. 1 obrat.
Rahlo privzdignite konico vodilne tračnice in obračajte natezni vijak za verigo (12) v smeri urnega kazalca, dokler veriga ne doseže prave napetosti.
10 Žagina veriga je pravilno napeta, će jo lahko v sredini vodilne tračnice dvignete za približno 3 - 4 mm.
9 Obračajte natezni vijak za verigo v nasprotni smeri urnega kazalca, će je žagina veriga preveč napeta. Preverite, ali verižni členi pravilno ležijo v reži vodila vodilne tračnice.
⇒ Ponovno pritegnite pritrdilno matico (11).

Delovna navodila (tehnike žaganja)

Krmiljenje

Nikoli ne žagajte z eno roko. Verižno žago vedno držite trdno z obema rokama tako, da je leva roka na sprednjem ročaju (4) in desna na zadnjem ročaju (17).

■ Verižno žago držite rahlo desno od telesa.
■ Izogibajte se nenormalni drži telesa. Poskrbite za to, da boste vedno stali trdno in ohranjali ravnotežje.
- Pri vklopu je treba verižno žago trdno podpreti in držati. Veriga in vodilna tračnica morata biti prostostoječi.
■ Rezati začnite šele, ko žagina veriga doseže polno število vrtljajev.

■ Nikoli ne delajte
- z iztegnjenimi rokami
– na težko dostopnih mestih
- nad plečno višino
– na lestvi, delovnem odru ali na drevesu.

■ Pri iskanju dreves aktivirajte verižno zavoro.

■ Med odmori morate verižno žago zavarovati (nataknite ščitnik za verigo, aktivirajte verižno zavoro) in odložiti tako, da nihče ni ogrožen. Preprečite nepooblaščenim osebam dostop do verižne žage.

Dodatni napotki za žaganje debel

Nikoli ne delajte sami. Vedno se zadržujte v vidnem in slišnem polju drugih oseb, da vam lahko v nujnem primeru takoj nudijo pomoč.

■ V nujnem primeru ali primeru preteče nevarnosti takoj izključite motor.

■ Žage nikoli ne puščajte vključene brez nadzora.

Če nastopijo telesne težave (npr. glavobol, omotica, slabost itd.), takoj prenehajte z delom – obstaja večja nevarnost nesreče!

■ Med žaganjem naredite odmor, da se motor lahko ohladi.

■ Vroče verižne žage ne polagajte v suho travo ali na gorljive predmete.

■ Z delujočo žago se nikoli ne dotikajte žičnih ograj ali tal.

■ Pazite, da na lesu ne bo tujkov (kamnov, žebljev itd.).

■ Poskrbite za to, da se les med žaganjem ne bo obračal.

■ Iverast les žagajte previdno. Obstaja nevarnost poškodb zaradi kosov lesa, ki jih žaga potegne s seboj.

■ Preprečite povratni udarec pri žaganju s pravilno uporabo verižne žage.

Upoštevajte: „Vzroki za povratni udarec in njegovo preprečevanje“.

■ 15 Za pritrditev verižne žage na les uporabljajte krempljasti naslon (16). Med žaganjem uporabljajte krempljasti naslon kot vzvod.

■ Verižne žage ne uporabljajte za dvigovanje ali premikanje lesa.

■ Verižna žaga naj teče, medtem ko s krempljastim naslonom ustvarjate vzvodni pritisk. Pri žaganju ne pritiskajte s silo.

- Pri žaganju močnejših vej ali debel nastavite krempljasti naslon malo nižje. Pri ponovnem nastavljanju iztrgajte krempljasti naslon iz lesa in ga ponovno nastavite nalo nižje. Pri tem žage ne odstranjujte iz vrezanega mesta.

■ Ob koncu žaginega reza bodite previdni. Kakor hitro žaga izstopi iz lesa, se njena teža spremeni. Obstaja nevarnost poškodbe nog in stopal.

■ Verižno žago odstranjujte iz vreza samo takrat, ko žagina veriga teče.

Če se žagina veriga zatakne v les, žago takoj izklopite. Uporabite klin, s katerim znova osvobodite vodilno tračnico.

■ Debla, ki ga žagate, nikoli ne položite na tla. Deblo podprite tako, da se rez ne bo zaključil in da se žagina veriga ne zatika. Uporabite varno podlago (npr. kozo za žaganje). S konico vodilne tračnice ali žagino verigo se ne dotikajte tal.

■ Pred žaganjem si nastavite krajša debla in jih trdno zagozdite.

- Izogibajte se rezanju redkega drevja ali rezanega lesa. Verižna žaga ni primerna z ata opravila.

■ Vzdolžne reze izvajajte še posebej skrbno, saj se pri tem ne uporablja krempljasti naslon. Povratni udarec boste preprečili z vodenjem žage pod ravnim kotom.

■ Ko delate na strmini, se vedno postavite nad ali bočno od debla oz. ležečega obdelovanca. Bodite pozorni na kotaleča se debla.

Dodatna navodila za žaganje lesa pod napetostjo/razbremenitev

Če veje, drevesa ali les pod napetostjo prenehajo biti pod napetostjo, morate biti skrajno previdni. Obdelovalnci lahko reagirajo popolnoma nekontrolirano in povzročij težke poškodbe ali smrt.

⚠ Takšna dela naj izvajajo samo šolani strokovnjaki.

$$ \Rightarrow \sqrt {1 7} / \Rightarrow \sqrt {1 8} / \Rightarrow \sqrt {1 9} / \Rightarrow \sqrt {2 0} $$

⚠ Pri vseh opravilih morate na mestu pritiska vedno najprej opraviti ① razbremenilni rez in nato ločilni rez ② - sicer se vam lahko verižna žaga zatakne ali povzroči povratni udarec.

→ 17es pod napetostjo na zgornji strani

① Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
② Nato na istem mestu od zgoraj izvedite drugi rez, s katerim boste deblo prežagali.

18 Les pod napetostjo na spodnji strani

① Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
② Nato na istem mestu od spodaj izvedite drugi rez, s katerim boste deblo prežagali.

→19 Debela debla in visoka napetost

① Rez izvedite od spodaj (do tretjine debelnega premera) navzgor.
② Nato na določeni oddaljenosti od prvega reza od zgoraj izvedite drugi rez, s katerim boste deblo prežagali.

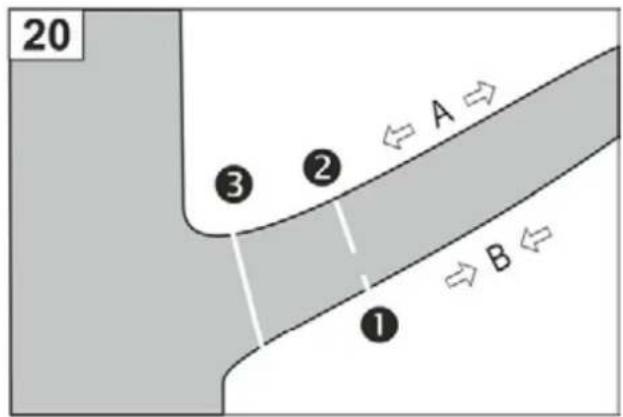

→ 2Rez v korakih

→ za vodoravne veje, ki niso predvesne

Kos veje pade na tla nadzirano, ne da bi se prekucnila navzdol.

Prvi rez nastavite od spodaj, približno eno tretjino premera veje.
② Drugi rez opravite na enaki višini kot prvega ali zamaknjeno navznoter (negativna preloma stopnja).
③ Sedaj odstranite še preostali kos veje.

Dodatna navodila za podiranje dreves

⚠ Takšna dela naj izvajajo samo šolani strokovnjaki.

■ Upoštevajte dolžino vodilne tračnice. Podirate lahko samo drevesa z debelnim premerom, ki je manjši od dolžine vodilne tračnice.
■ → 21 Pred podiranjem zavarujte nevarno območje (D). Pazite, da se na območju podiranja dreves ne bodo zadrževale osebe ali živali. Obstaja smrtna nevarnost!
■ ⇒ 21 Poskrbite, da bo delovišče okoli debla brez ovir, čez katere bi se lahko spotaknilii, in da na poti za umik (F) prav tako ne bo nobenih ovir.
■ ⇒ 21 Pred podiranjem drevesa določite smer njegovega padanja (C). Pri tem upoštevajte težišče drevesne krošnje, sosednja drevesa, nagib, zdravstveno stanje drevesa ter smer vetra. Na tej strani naredite zarezo.

■ Z delovišča ob deblu odstranite moteče veje, goščavo in ovire. Poskrbite, da boste stali na varnem mestu.
■ Vznožje debla temeljito očistite – pesek, kamenje in ostali tujki povzročajo topost žagine verige.
■ Upoštevajte zdravstveno stanje drevesa – bodite previdni pri deblih s poškodbami ali odmrlimi deli (suh, trhel ali odmrli les).

■ Tehnika podiranja dreves:

V deblo ažagajte zarezo, globoko za ca. 1/3 premera drevesa. Najprej izvedite vodoravni rez in nato drugi rez od zgoraj, pod kotom 45°.
→ Preden pričnete podžagovati, opozorite na svoje delo z opozorilnim klicem »pozor« ali »drevo pada«.
Na nasprotni strani debla izvedite vodoravni rez. Ta rez izvedite malo višje (ca. 4 cm) kot vodravni rez.
Debla ne smete prežagati. Ostati vam mora še ca. 1/10 debelnega premera. Če začne drevo predčasno padati, morate verižno žago takoj potegniti iz zareze in stopiti nazaj ali na stran.
V vodoravno zarezo vstavite klin in tako sprožite padanje drevesa.
→ Ko začne drevo padati, pazite na padajoče veje in vejice.

Vzdrževanje in čiščenje

Pred vsakim čiščenjem in opravljanjem vzdrževalnih del

• izklopite napravo,
  — počakajte, da se verižna žaga ustavi
  – Izvlecite omrežno stikalo!

Druga vzdrževalna dela in popravila, ki niso opisana v tem poglavju, lahko izvaja samo služba za stranke.

Vse varnostne naprave, ki ste jih odstranili za opravljanje vzdrževalnih del in za čiščenje, morate ponovno pravilno namestiti in preskusiti.

Uporabljajte samo originalne dele. Drugi deli lahko povzročijo nepričakovane poškodbe in materialno škodo.

Vzdrževanje

⚠️ Nosite rokavice, da preprečite morebitne poškodbe.

Da bi lahko zagotovili dolgo in zanesljivo uporabo verižnih žag, redno opravljajte naslednja vzdrževalna dela.

Preverite, ali se pri krožni žagi pojavljajo očitne okvare in motnje, kot npr.

— ohlapna, razrahljana ali poškodovana žagina veriga
- rahlo pritrditev.
- izrabljeni ali poškodovani konstrukcijski deli

Po vsaki uporabi na verižni žagi preverite

• obrabe, predvsem obrabe verige, vodilne tračnice in verižnika.
• ali so ohišja ali varnostne naprave pravilno montirane in nepoškodovane.

Pred uporabo verižne žage morate opraviti nujna popravila ali vzdrževalna dela.

Brušenje žagine verige

Samo z ostro in čisto verigo boste lahko delali varno in dobro. Poškodovana ali napačno nabrušena žagina veriga poveča nevarnost povratnega udarca!

Žagino verigo morate nabrusiti, če

→ žaga namesto žagovine izmetava samo lesni prah

→ morate verižno žago med žaganjem skozi les pritiskati.

① Za neizkušene uporabnike: žagino verigo naj nabrusi usposobljen strokovnjak/servisna služba.

Verižno žago lahko nabrusite tudi sami z našo posebno brusilno napravo za verige KSG 220 A (št. artikla.: 302360).

Tip žagine verige Oregon 91 PJ 052X
Razdalja med omejevalnikom globine T	0,64 mm (.025")
Brusilni kot α	30°
Rezalni kot β	85°
Dolžina rezkalnega zoba a min. 3	mm

Zamenjajte žagino verigo in vodilno tirnico

Žagina veriga in vodilna tračnica sta izpostavljeni močni obrabi. Žagino verigo in vodilno tračnico morate takoj zamenjati, će ne delujeta več pravilno ➔ »Montaža«.

Verižnik

Obremenitev verižnika (13) je posebno velika. Redno preverjajte, ali so zobci verižnika obrabljeni ali poškodovani.

Obrabljen ali poškodovan verižnik zmanjšuje življenjsko dobo žagine verige in ga mora zato servisna služba takoj zamenjati.

Preverjanje avtomatike olja

Funkcijo avtomatskega mazanja verige preverite tako, sa verižno žago vklopite in jo z njeno konico držite v smeri na tleh ležečega papirja ali kartona.

⚠️ Z verigo se ne dotikajte tal. Upoštevajte varnostno razdaljo 20 cm.

Če je oljnata sled pri preverjanju avtomatike olja vse večja, to pomeni, da le-ta deluje brezhibno.

Če se oljnata sled kljub polnemu rezervoarju ne pojavi

→ |16 Očistite kanal za pretok olja (14) in vrtino za napetost verige (15).
⇒ Če se stanje tudi po tem ne bo izboljšalo, se obrnite na servisno službo.

Čiščenje

Po vsaki uporabi skrbno očistite verižno žago, da bo lahko le-ta še naprej brezhibno delovala.

⇒ Ohišje očistite z mehko krtačo ali s suho krpo.

⚠ Pri čiščenju ne smete uporabljati vode, razredčil in polirnih sredstev.

⇒ Pazite, da bodo zračniki za hlajenje motorja prosti (nevarnost pregretja).

⇒ Če je veriga zelo umazana ali zasmoljena, jo za nekaj ur položite v posodo s čistilom za verige. Nato jo sperite s čisto vodo.
3 Z verižnika (13) in pritrditve vodilne tračnice s krtačo odstranite vso umazanijo, ki se drži.
→ 16 S čisto krpo očistite oljni kanal (14).

Transport

Pred vsakim transportom izvlecite vtikač napajalnega kabla iz vtičnice.

⚠žago transportirajte samo, će je na verigo nataknjenjo ohišje za njeno zaščito. Napravo v avtu prevažajte le v prtljažniku ali na ločeni transportni površini. Pri tem zavarujte verižno žago.

Skladiščenje

■ Nerabljene naprave shranite na suhem in zaprtem mestu, izven dosega otrok.
■ Za podaljšanje življenjske dobe in zagotovitev lahkega upravljanja z žago morate pred daljšim skladiščenjem upoštevati naslednje napotke:
⇒ Temeljito očistite napravo.
⇒ Iz rezervoarja zlijte olje.

Namig:

Nekatera olja za verige se lahko po daljšem času zaskorjijo. Zato je treba oljni sistem pred daljšim skladiščenjem sprati z običajnim čistilom za verižne žage. Čistilo nalijte v rezervoar do polovice (ca. 50 ml). Zaprite rezervoar. Verižna žaga naj bo brez namontirane vodilne tirnice in verige vklopljena tako dolgo, da iz odprtine za odtekanje olja izteče vso čistilo.

⇒ Verižno žago za kratek čas položite v oljno kopel in jo nato zavijte v naoljen papir.

Odpravljanje motenj

Pred vsakim odpravljanjem motenj

• izklopite napravo,
  — počakajte, da se žaga popolnoma ustavi,
  – Izvlecite omrežno stikalo!

Po vsakem odpravljanju motenj morate ponovno namestiti vse varnostne naprave in zagotoviti njihovo brezhibno delovanje.

Motnja Možni vzrok	Odpravljanje motnje
Verižna žaga se po vklopu ne zažene	Verižna zavorani tokapoškodovan podaljšekokvarjen vtič, motor ali stikalo	sprostite verižno zavoropreverite priključek, vtičnico, varovalkopreverite podaljšek, defektes, takoj zamenjajte poškodovani kabelpri pooblaščeni servisni službi vam naj popravijo motor ali stikalo oz. zamenjajo z originalnimi nadomestnimi deli
Verižna žaga deluje s prekinitvami	zunanji zrahljani kontaktnotranji zrahljani kontaktPoškodovano stikalo za vklop/izklop.	preverite priključek, vtičnico, varovalkopreverite podaljšek, defektes, takoj zamenjajte poškodovani kabelObrnite se na servisno službo.Obrnite se na servisno službo.
Verižna žaga se trese, vibrira ali ne žaga dobro	veriga je topa/obrabljenapetost verigeVeriga je nepravilno montirana (Zobci so obrnjeni v napačno smer)	verigo naj vam nabrusijo ali pa jo zamenjejtePreverite in naravnajte napetost verigeVerigo na novo montirajte
Verižna žaga ne obratuje s polno močjo	naprava se zažene, vendar pri majhni obremenitvi blokira in se preko stikala za zaščito motorja izklopiVtičnica je preveč oddaljenja od glavnega priključka	Uporabite podaljšek z zadostnim premeromUporabite vtičnico, ki lje nameščena bliže delovišču
Žagina veriga se segreva	v rezervoarju ni oljaljni kanal je zamašenveriga je preveč napetaveriga je topa	dolijte oljeočistite oljni kanalnastavite napetost verigeverigo naj vam nabrusijo ali pa jo zamenjejte
žagina veriga se ne maže	v rezervoarju ni oljaljni kanal je zamašen	dolijte oljeočistite oljni kanal

V primeru drugačnega nepravilnega delovanja se obrnite na našo servisno službo.

Tehnični podatki

Tip/model KS 1800/35
leto izdelave glejte zadnjo stran
Moč motorja P _1 1800 W
Omrežna napetost /omrežna frekvenca	230 V~ / 50 Hz
Št. vrtljajev prostega teka n _0 8200 min	^-1 ± 10 %
uporabna dolžina vodilne tirnice (dolžina reza)	356 mm (14“)
hitrost verige	13,5 m/s
Prostornina oljnega rezervoarja	90 ml
Razred zaščite	II / ☐
nivo zvočnega tlak L _PA *	93,72 dB (A)
izmerjena jakost zvoka _LWA * 104,72 dB (A)
Zagotovljen nivo hrupa _LWA * 107 dB (A)
Nenatančnost K _PA / K _WA 2,5 dB (A)
Vibriranje dlani/roke a	h = 4,824 m/s ^2
Nenatančnost K _hd < 1,5 m/s ^2
Teža ca. 4,4 kg
Tip žagine verige	91PJ052X (Oregon)

(izmerjen v skladu s smernico 2000/14/ES)

Opis naprave / nadomestni deli ➞ 23

Poz.	Št. naročila.	Oznaka
1	364685	Vodilna tračnica
2	364686	Žagina veriga – 91PJ052X
3	364674	Zašèita za roke (sprožilec verižne zavore)
4		Sprednji ročaj
5		Vklopna zapora
6		Roèica s stikalom
7		Zračniki za motor
8		Napeljava naprave z vtičem
9	362610	Zapora oljnega rezervoarja s premazom
10	364679	Pokrov
11	364680	Pritrdilni vijak
12	364682	Natezni vijak za verigo

Poz.	Št. naročila.	Oznaka
13	362923	Verižnik
14		Oljni kanal
15		Zgornja odprtina za napenjanje verige 16
16		Krempljasti naslon
17		Zadnji ročaj
18	362921	Varovalna oprema za verigo
19	364673	Varnostna nalepka
20		Grafitne ščetke (zg. sl.)
21		Natezni zatič za verigo
22		Razbremenitev kabelskega vleka
	400144	Olje za verižno žago 1 l (z. sl.)

Garancija
