Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Candy
Model	CIMC E0W 3E53
Mere (V x Š x G)	818-898 x 598 x 555 mm
Neto teža	Približno 35 kg
Električni priključek	220-240 V ~ 50 Hz
Zahtevan tlak vode	0,08 - 1 MPa
Dolžina napajalnega kabla	Približno 1350 mm
Dolžina dovodne cevi	Približno 1500 mm
Dolžina odvodne cevi	Približno 1700 mm
Način vgradnje	Vgradni, nastavitev višine od 818 do 898 mm
Material posode	Nerjavno jeklo
Varnost	Sistem za preprečevanje prelivanja
Priloženi dodatki	Parna zaščita, vijaki, šablona za vrtanje, vložki za pritrditev
Nastavitev nog	Sprednje in zadnje nastavljive noge po višini in nagibu
Kuhinjski panel	Možna namestitev, ročaj ni priložen, največja teža 9 kg
Pogoji za namestitev	Ravna, trdna površina, v notranjosti, zaščitena pred vlago

Pogosto zastavljena vprašanja - CIMC E0W 3E53 CANDY

Kako namestiti parno zaščito?

Parno zaščito (ref. E) namestite pod delovno površino in na stranice sosednjih omar, da zaščitite pred vlago.

Kako nastaviti višino pomivalnega stroja?

Nagnite napravo tako, da dvignete zadnji del za približno 10 cm, nato nastavite zadnjo nogo s sprednje strani. Nato neposredno nastavite sprednje noge.

Kako pritrditi kuhinjski panel?

Izmerite razmak s sosednjimi vrati, uporabite šablono za vrtanje, nato pritrdite panel s priloženimi vijaki. Prepričajte se, da glave vijakov ne štrlijo na zadnji strani.

Kakšen tlak vode je potreben?

Tlak vode mora biti med 0,08 Mpa in 1 Mpa.

Kaj storiti v primeru prelivanja?

Pomivalni stroj je opremljen s sistemom za preprečevanje prelivanja, ki ob okvari samodejno ustavi dovod vode in/ali odvede odvečno vodo.

Kako razstaviti pomivalni stroj?

Odklopite napravo iz električnega in vodovodnega omrežja, odvijte pritrdilne vijake, nato rahlo dvignite izdelek, da ga odstranite.

Ali lahko pomivalni stroj namestimo pod kuhalno ploščo?

Ne, iz varnostnih razlogov je prepovedano namestiti pomivalni stroj pod kuhalno ploščo.

Kako nastaviti nagib naprave?

Pomivalni stroj poravnajte glede na navpično in vodoravno ravnino s pomočjo nastavljivih nog.

Kje najdem serijsko številko naprave?

Serijska številka je navedena na imenski ploščici naprave, običajno na strani ali na notranji strani vrat.

Katero orodje je potrebno za namestitev?

Priložena orodja vključujejo izvijač T15, vijake različnih tipov (A do I) in šablono za vrtanje. Priporočljive so zaščitne rokavice.

NAVODILA ZA UPORABO CIMC E0W 3E53 CANDY

8.1 Schéma zapojenia

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

i Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1arnostna opozorila za namestitev p

2 Kje namestiti pomivalni stroj p.3

3 Dimenzije pomivalnega stroja p.4-5

4 Video z navodili za namestitev korak za korakom p.6

5 Drodja za namestitev p.6

6 Dimenzije za vgradnjo p.7

7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku
7.2 Nastavitev višine
7.3 Nastavitev zadnje noge
7.4 Nastavitev višine sprednjih nog
7.5 Nastavitev nagiba
7.6 Vstavitev v vgradni predal
7.7 Pritrditev sprednjih nog
7.8 Priprava plošče
7.9 Namestitev plošče
7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18 - 19

8.1 Priključni načrt
8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja p.19

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

Sprednji aksonometrični pogled z vratci kuhinje

⚠ POZOR: če je kuhinjski panel težji od 9 kg, obrnite se na servis;

Dimenzije v mm

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji

5 Orodja za namestitev

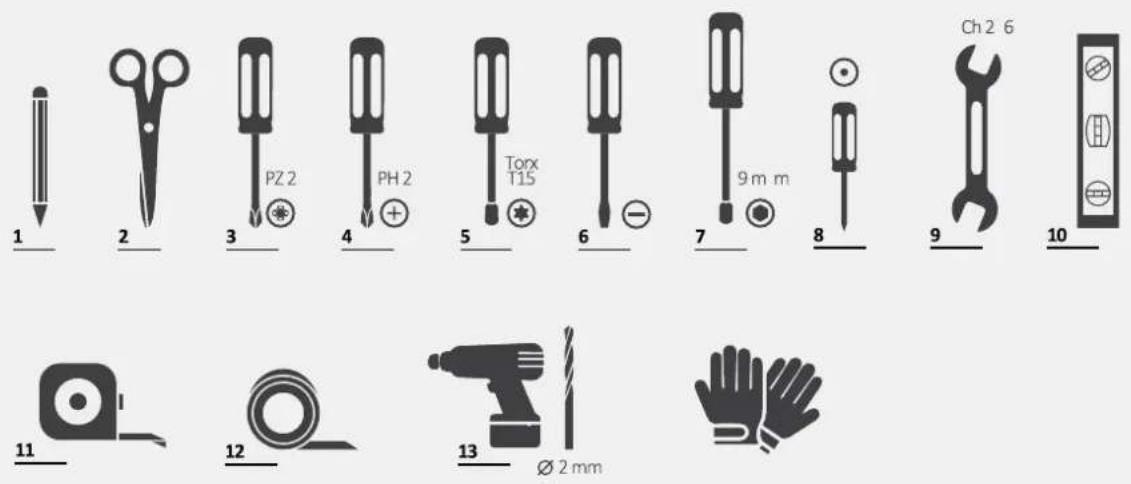

Potrebna orodja

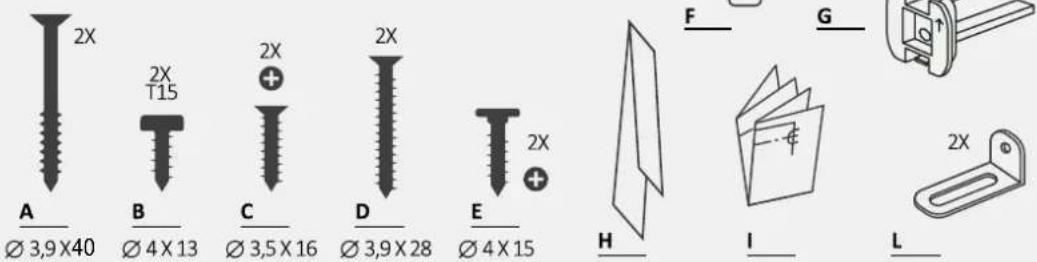

Orodja, ki so priložena izdelku

Dimenzije v mm

Aksonometrični pogled

A

7 Navodila za namestitev pomivalnega stroja

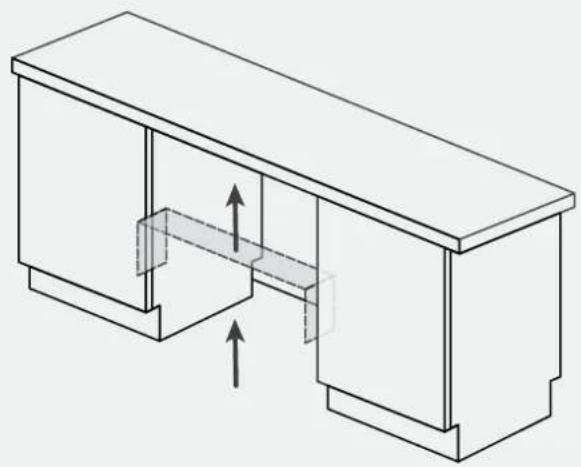

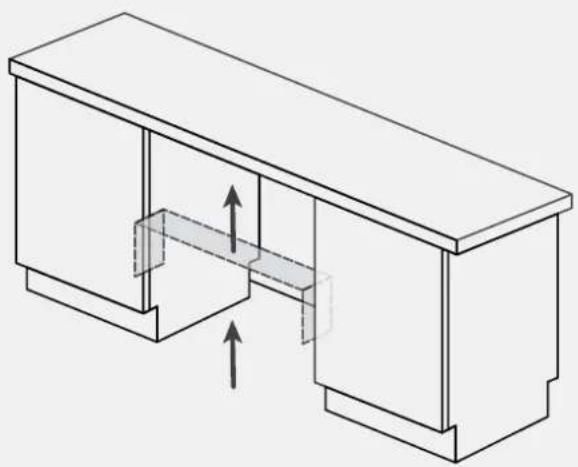

7.1 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

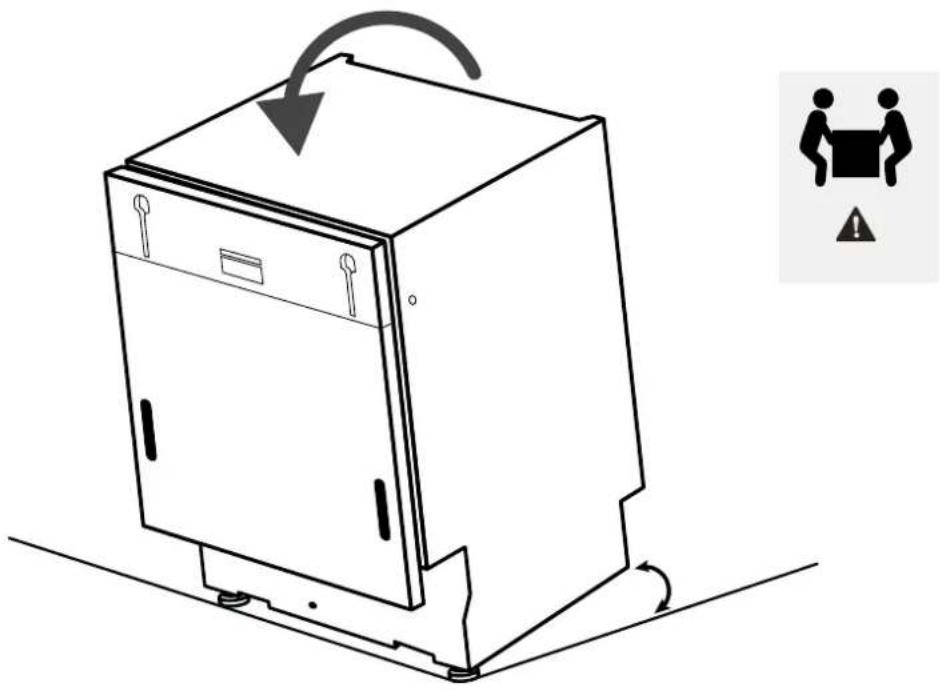

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

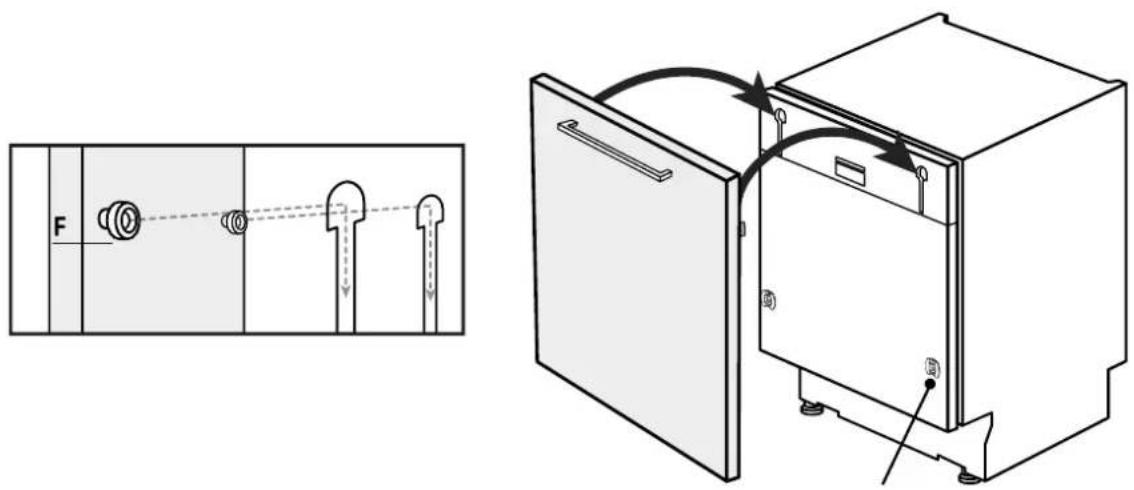

7.9 Namestitev plošče

1.

Namestite vložke na pomivalni stroj in pazite, da bodo komponente nameščene v pravilni smeri, s puščico navzgor;

2.

Pripnite ploščo na zgornji del pomivalnega stroja;

Odprite vrata pomivalnega stroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

4.

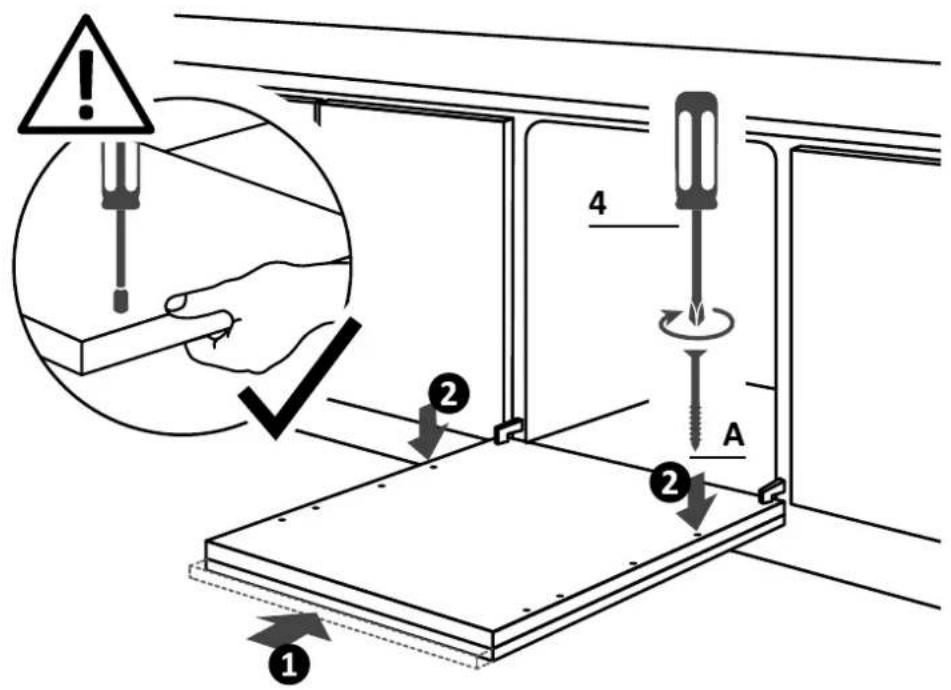

Prepričajte se, da je panel popolnoma vstavil (1); pritrdite kuhinjski panel na pomivalni stroj z uporabo priloženih vijakov (2).

7 Navodila za namestitev pomivalnega stroja

⚠ POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

8 Priključitev na vodovodno in električno omrežje

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.
