KASUTUSJUHEND CIMC E0W 3E53 CANDY

See paigaldusjuhend on mõeldud kõögitootjatele, kes need tooted integreerivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks loe see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja säilita tulevasteks viideteks. Enne paigaldamist märgi ülesse seerianumber, kuna see võib osutuda vajalikuks hoolduse korral. Kontrolli transpordi käigus tekkinud kahjustusi ja kahtluse korral konsulteeri enne kasutamist tehnikuga. Hoia kõik pakendamismaterjalid alati lastele kättesaamatus kohas.

i Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viitavad ja võivad muutuda ilma ette teatamata.

Sisukord

1 aigaldamise ohutusteated p.2-3

2 Kuhu nõudepesumasin paigaldada p.3

3 Nõudepesumasina mõõtmed p.4-5

4 Paigaldusvideo samm-sammult p.6

5 Paigaldustööriistad p.6

6 ntegreerimismõõtmed p.7

7 Nõudepesumasina paigaldusjuhised p.8 - 17

7.1 Aururiba paigaldamine

7.2 Kõrguse reguleerimine

7.3 Tagumise jala reguleerimine

7.4 Eesjalgade kõrguse reguleerimine

7.5 Kaldenurga reguleerimine

7.6 Paigaldamine sisseehitatud sektsiooni

7.7 Esijalgade kinnitamine

7.8 Paneeli ettevalmistamine

7.9 Paneeli paigaldamine

7.10 Masina kinnitamine kööki

8 Ühendamine vee- ja elektrivörku p.18 - 19

8.1 Ühendusskeem

8.2 Ohutusseadmed

9 Kasutajale üleandmine p.19

10 Nõudepesumasina lahtivõtmine p.19

1 Paigaldamise ohutusteated

Lugege need juhised enne toote paigaldamist hoolikalt läbi. Teie ohutus on meile väga oluline. Palun lugege enne toote kasutamist hoolikalt läbi need juhised.

- Paigaldamise peab teostama kvalifitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid;

- Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla;

- Eemaldage pakendimaterjal enne seadme kasutamist;

- Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvörku;

- Rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte,

- Kontrollige, kas pakend sisaldab tarvikuid või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need;

- Valesti paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest;

- Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja;

- Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku;

- Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi;

- Valesti paigaldamise, seadme rikkumise või nõuetele mittevastava ühenduse korral muutub toote garantii kehtetuks;

- Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav;

- Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all;

- Toote löppkasutajale üleandmisel peab tehnik veenduma, et see on öigesti paigaldatud;

- Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht;

- Olge transpordi ajal ettevaatlik, toode on raske;

- Enne paigaldamist kontrollige sisseehitatud sektsiooni möötmeid ja vörrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliustega, isegi kui see on juhtpaneelist kõrgem;

- Veenduge, et paigalduskoht on stabiilne ja kindel;

- Kandke kaitsekile, mis on komplektis, tööpinna alla ja ümbritsevale mööblile See kile kaitseb mööblit niiskuse eest;

• Olge toote avamisel ja sulgemisel ettevaatlik;
• Ebaõige paigaldus võib põhjustada toote ümbermineku;
• Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks öigesti ja kuum aur pääseb välja.

Kuhu nõudepesumasin paigaldada

2

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeri-tavas keskkonnas;
• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud;
  • Paigaldage toode elektripistiku lähedale;
• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu;
• Ärge paigaldage nõudepesumasinat pliidi alla;
• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne);
• Ärge asetage toodet vaipadele või sarnastele pindadele;
• Asetage toode puhtale, tasasele ja kindlale pinnale.

3 Nõudepesumasina mõõtmed

Mõõtmed mm

Toote esivaade aksonomeetrilises vaates

555 598 818-898 120-200 110 40 120

Toote esivaade aksonomeetrilises vaates koos köögikapiga

675-730 595-596 18-22

ETTEVAATUST: kui köögipaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.

Mõõtmed mm

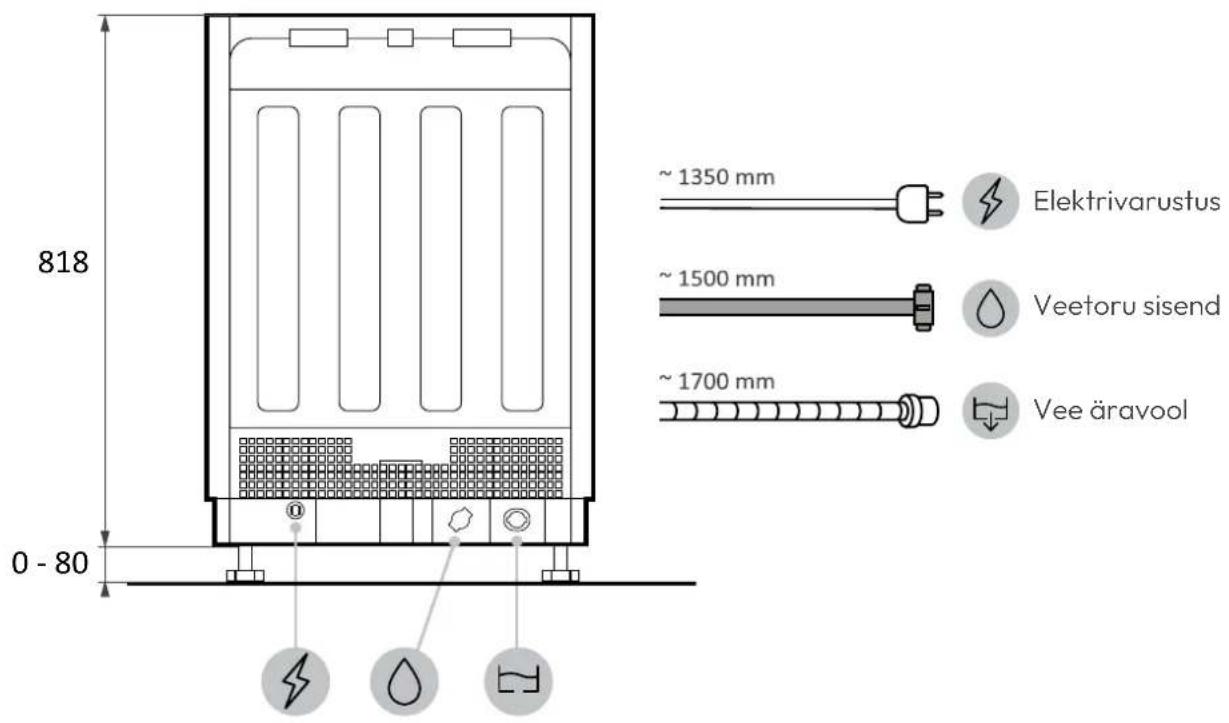

Tagantvaade

818 0 - 80 ~ 1350 mm Elektrivarustus ~ 1500 mm Veetoru sisend ~ 1700 mm Vee äravool

Külgvaade

1200 690

4 Paigaldusvideo samm-sammult

Toote paigaldusvideot saate vaadata QR-koodi skannides:

või klõpsates järgmisel lingil

2-3h

5 Paigaldustööriistad

Vajalikud tööriistad

1 2 3 PZ 2 PH 2 4 Torx T15 6 9 m m 7 8 9 Ch 2 6 10 11 12 13 Ø 2 mm Gloved

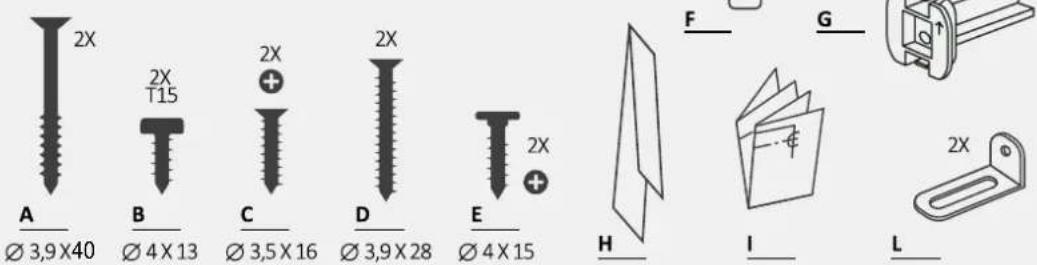

Tootega kaasas olevad tööriistad

2X 2X T15 A Ø 3,9 X 40 B Ø 4 X 13 C Ø 3,5 X 16 D Ø 3,9 X 28 E Ø 4 X 15 2X F G H I L 2X

Mõõtmed mm

Aksonomeetriline vaade

min. 555 820-900 600 A

A

⚠ ETTEVAATUST: Nõudepesumasina minimaalne kõrgus on 818 mm; sel juhul peab kaugus köögikapi ukse ja põranda vahel olema 90 kuni 120 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka see kaugus pro- portionsionaalselt suurenema kuni maksimaalselt 170 kuni 200 mm.

7 Nõudepesumasina paigaldusjuhised

7.1 Aururiba paigaldamine

Kandke riba tööpinna alla ja kõrval asuvate kappide külgedele.

1.

E

2.

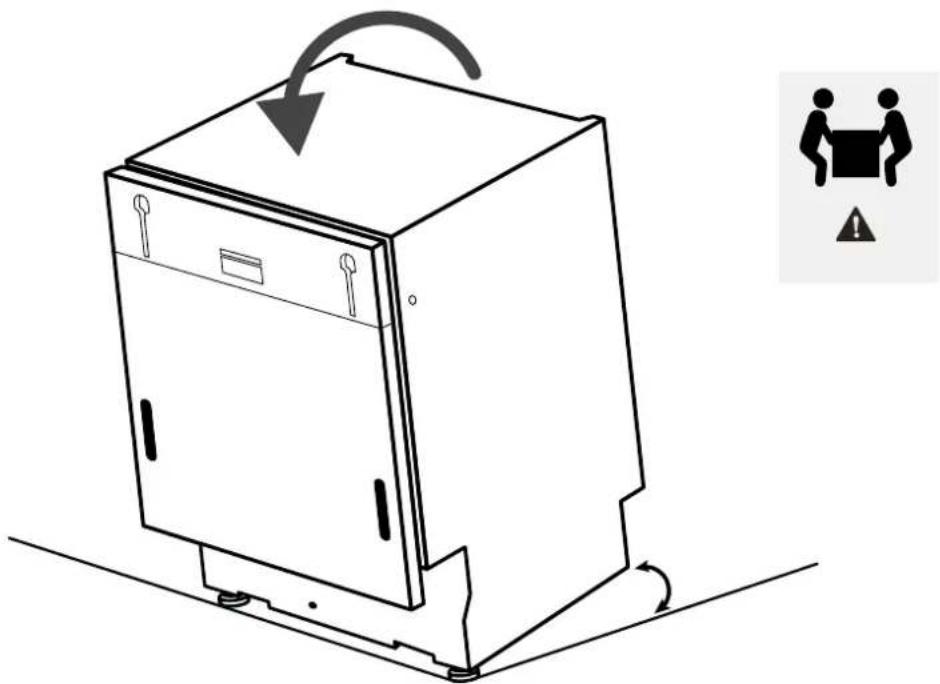

7.2 Kõrguse reguleerimine

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm.

7.3 Tagumise jala reguleerimine

Reguleerige tagumise jala körgust masina eestpoolt, nagu on näidatud.

foot UP DOWN

7 Nõudepesumasina paigaldusjuhised

7.4 Eesjalgade körguse reguleerimine

Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles.

Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda.

7.6 Paigaldamine sisseehitatud sektsiooni

Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeidnuokrypius.

Pärast köigi möötude kontrollimist kinnitage esijalad löplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

feet B 5

7 Nõudepesumasina paigaldusjuhised

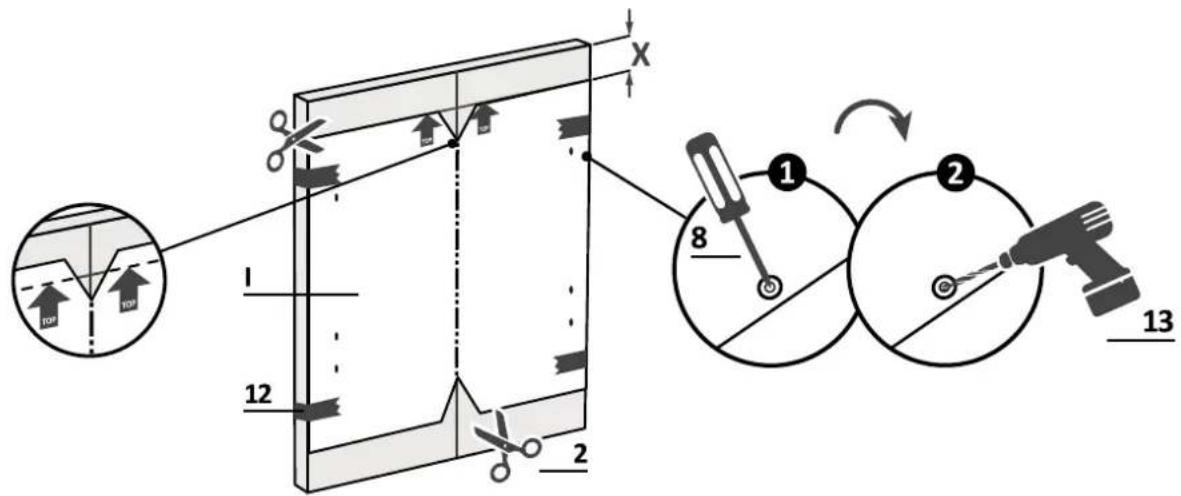

7.8 Paneeli ettevalmistamine

1.

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

Kanna mööt üle köögipaneelile ja tähista keskpunkt;

X 1 11

3.

Kandke puurimisšabloon peale ja järgige antud juhiseid;

Eemaldage mall ja kinnitage tarvikud.

⚠ TÄHELEPANU: Vältige, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

7 Nõudepesumasina paigaldusjuhised

7.9 Paneeli paigaldamine

1.

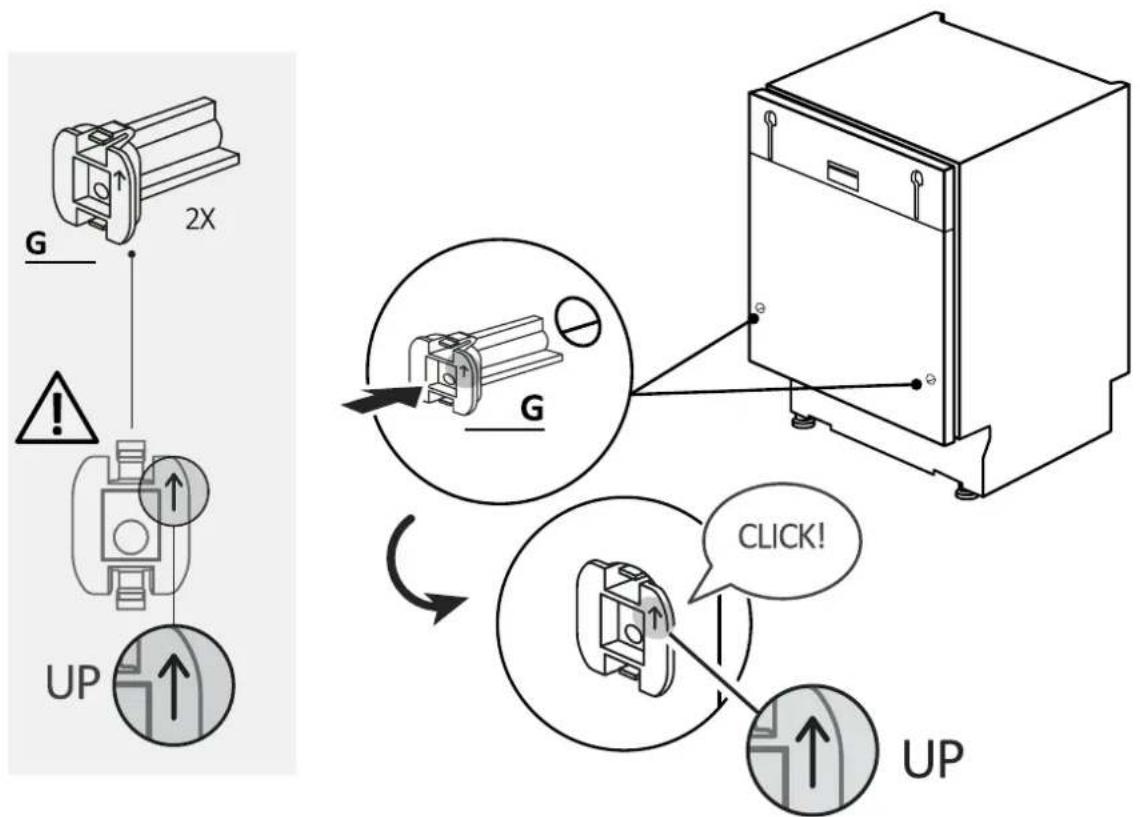

Paigaldage sisetükid nõudepesumasinasse, jälgides, et komponendid oleksid paigaldatud õiges suunas, nool ülespoole;

G 2X ! UP G CLICK! UP

2.

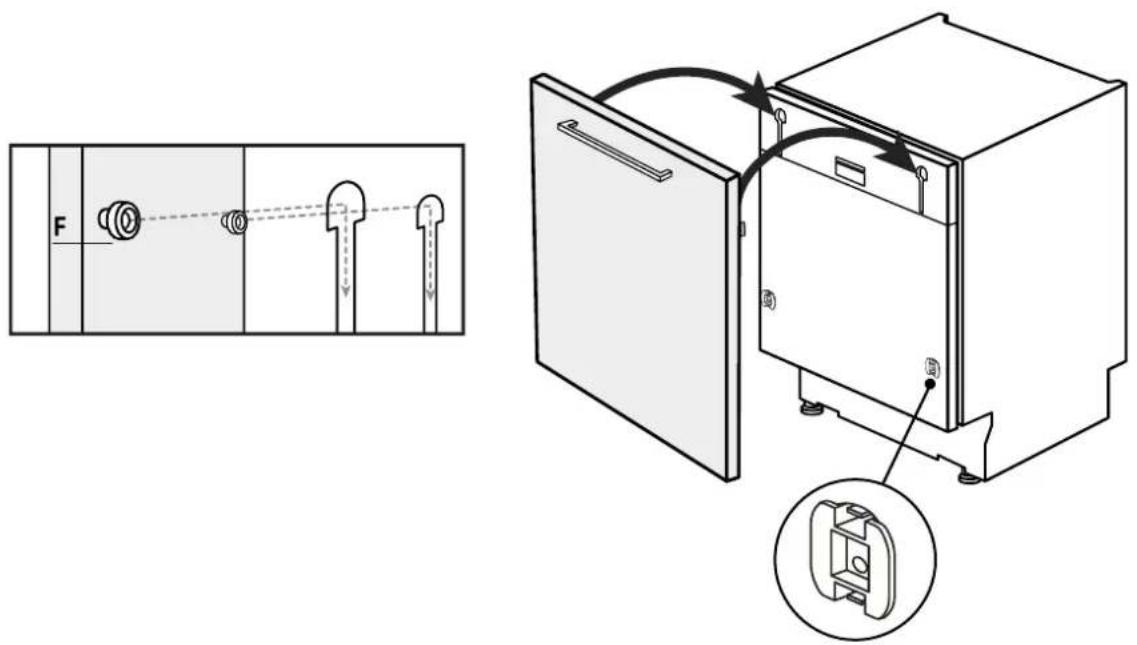

Kinnitage paneel nõudepesumasina ülaossa;

Avage nõudepesumasina uks, hoides all köögipaneeli alumist osa, seejärel keerake alumised kruvid lahti;

5 × ✓

4.

Veenduge, et paneel on täielikult sisse lükatud (1); kinnitage köögipaneel nõudepesumasinale kaasasolevate kruvidega (2).

7 Nõudepesumasina paigaldusjuhised

⚠ TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8.

7.10 Masina kinnitamine kööki

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele.

⚠ HOIATUS: Kui te ei saa nõudepesumasinat külgsuunas kinnitada, kasutage kaasasolevaid kronsteine ja kinnitage see tööpinnale; olge ettevaatlik, kui tööpinna materjal ei ole puit.

8 Ühendus vee- ja elektrivõrguga

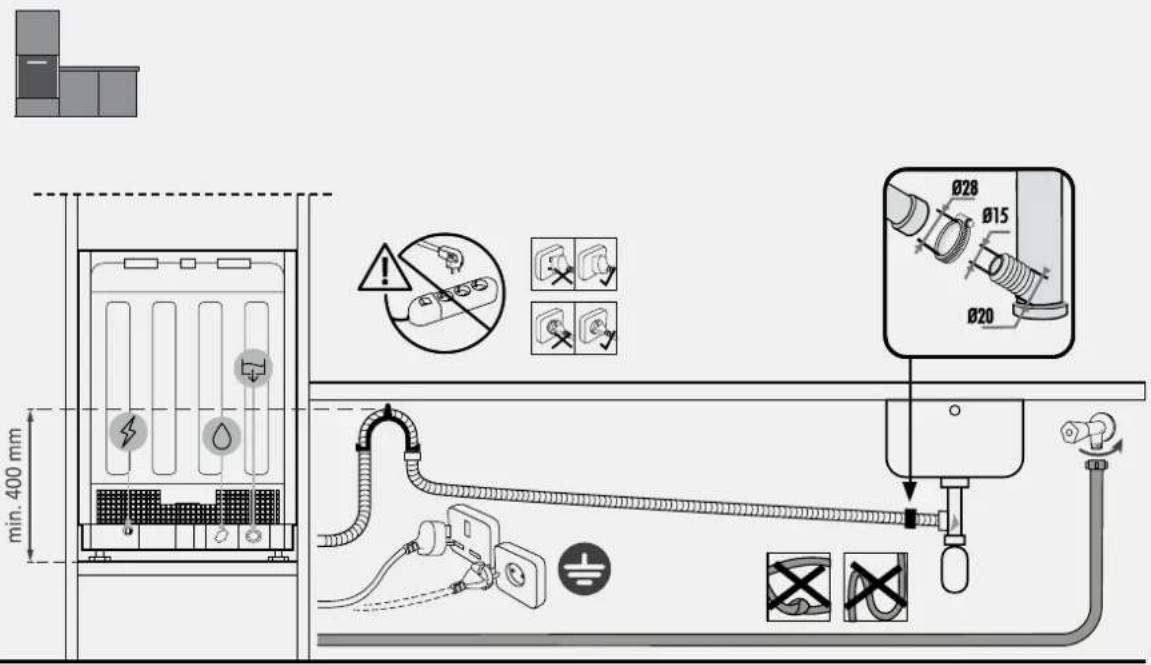

8.1 Ühendusskeem

Standardne paigaldusskeem Ø28 Ø15 Ø20

Veerule paigaldamise skeem

min. 400 mm Ø28 Ø15 Ø20

HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa.

8.2 Ohutusseadmed

Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib üleliigse vee ära.

Lisateabe saamiseks vaadake kasutusjuhendit.

Kasutajale üleandmine

9

Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;
• Teavitage kasutajat köigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;
• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks.

Paigaldamise löppedes eemaldage kaitsekile, teip ja köik muud pakendami-smaterjalid ning vötke nõudepesumasina seest välja kaasasolevad tarvikud.

Märkus: Toote tegelik välimus söltub valitud mudelist.

Nõudepesumasina lahtivõtmine

10

• Lülitage toode välja elektri- ja veevarustusest;
• Keerake lahti kinnituskruvid;
• Tõstke toodet veidi ja tõmmake see täielikult välja;
• See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.
