| Termék típusa | Beépíthető mosogatógép |
| Márka | Candy |
| Modell | CIMC E0W 3E53 |
| Méretek (Ma x Sz x Mé) | 818-898 x 598 x 555 mm |
| Nettó tömeg | Körülbelül 35 kg |
| Elektromos táplálás | 220-240 V ~ 50 Hz |
| Szükséges víznyomás | 0,08 - 1 MPa |
| Tápkábel hossza | Körülbelül 1350 mm |
| Bemeneti víztömlő hossza | Körülbelül 1500 mm |
| Lefolyótömlő hossza | Körülbelül 1700 mm |
| Beépítési típus | Beépíthető, magasságállítás 818-898 mm között |
| A mosogatótartály anyaga | Rozsdamentes acél |
| Biztonság | Automatikus túlfolyásgátló rendszer |
| Tartozékok | Párazáró szalag, csavarok, fúrósablon, rögzítőbetétek |
| Lábak beállítása | Elülső és hátsó lábak magasság és dőlésszög szerint állíthatók |
| Konyhai előlap | Felszerelhető, fogantyú nem tartozék, max. súly 9 kg |
| Beépítési feltételek | Sík, szilárd felület, beltéri, nedvességtől védett hely |
Gyakran ismételt kérdések - CIMC E0W 3E53 CANDY
Felhasználói kérdések a következőről CIMC E0W 3E53 CANDY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mosogatógépek PDF formátumban ingyenesen! Találja meg kézikönyvét CIMC E0W 3E53 - CANDY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CIMC E0W 3E53 márka CANDY.
HASZNÁLATI ÚTMUTATÓ CIMC E0W 3E53 CANDY
Ez a telepítési kézikönyv azoknak a konyhagyártóknak szól, akik ezeket a termékeket beépítik. A biztonság és a legjobb eredmények elérése érdekében olvassa el figyelmesen ezt a kézikönyvet, beleértve a biztonsági utasításokat is, és örizze meg jövőbeni hivatkozás céljából. A telepítés megkezdése előtt jegyezze fel a sorozatszámot, mivel javítás esetén szükség lehet rá. Ellenőrizze a szállítás során esetlegesen keletkezett sérüléseket, és ha kétségei vannak, használat előtt kérje ki egy technikus véleményét. Mindig tartsa a csomagolóanyagokat gyermekektől távol.
Megjegyzés: A jelen dokumentumban szereplő jellemzők és képek kizárólag tájékoztató jellegűek, és előzetes értesítés nélkül változhatnak.
Tartalomjegyzék
1 Telepítési biztonsági figyelmeztetések p.2-3
2 Hová kell felszerelni a mosogatógépet p.3
3 Mosogatógép méretei p.4-5
4 Lépésről lépésre telepítési video p.6
5 Eszközök a telepítéshez p.6
6 Beépítési méretek p.7
7 Utmutatások a mosogatógép telepítéséhez p.8 - 17
7.1 A páraellenes szalag felszerelése
7.2 Magasságállítás
7.3 A hátsó láb beállítása
7.4 Az elülső lábak magasságának beállítása
7.5 Dölésszög-állítás
7.6 Behelyezés a beépítőnyílásba
7.7 Az elülső lábak rögzítése
7.8 A panel előkészítése
7.9 A panel felszerelése
7.10 A gép rögzítése a konyhához
8 Csatlakozás a víz- és elektromos hálózathoz p.18 - 19
8.1 Csatlakozási diagram
8.2 Biztonsági eszközök
9 Átadás a felhasználónak p.19
10 Mosogatógép szétszerelése p.19
1 Telepítési biztonsági figyelmeztetések
Kérjük, olvassa el ezeket az utasításokat a termék telepítése előtt. Az Ön biztonsága nagyon fontos számunkra. Használat előtt figyelmesen olvassa el ezeket az információkat.
- A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában érvényes jogszabályokat és a gyártó utasításait;
- Ha a hibás telepítésből eredő meghibásodások elhárításához a gyártó segítségére van szükség, az nem tartozik a garancia hatálya alá;
- Távolítsa el a csomagolóanyagot, mielőtt üzembe helyezné a készüléket;
- A termék kicsomagolása után ellenőrizze, hogy nem sérült-e, és ha problémát talál, vegye fel a kapcsolatot a szervizzel az üzembe helyezés előtt, és ne csatlakoztassa az elektromos hálózathoz;
- A sérült termék rövidzárlatot, áramütést, tűzveszélyt és egyéb veszélyeket okozhat;
- Ellenőrizze, hogy a csomagolás tartalmaz-e tartozékokat vagy kiegészítő anyagokat (csavaros zacskók, dokumentumok, brosúrák stb.), és szükség esetén távolítsa el és őrizze meg azokat;
- A helytelen telepítés sérüléseket vagy károkat okozhat embereknek, állatoknak vagy tárgyaknak. A gyártó nem tehető felelőssé az ilyen károkért vagy sérülésekért;
- A biztonságos használat csak akkor garantált, ha a telepítés a jelen utasításoknak megfelelően történt. Helytelen szerelés esetén a felelősség a szerelőt terheli.
- A készüléket nem szabad az elektromos hálózathoz csatlakoztatni a telepítés során;
- A telepítés során javasolt védőkesztyű viselése a vágási sérülések elkerülése érdekében;
- Helytelen telepítés, a készülék megbontása vagy nem megfelelő csatlakoztatás esetén a termék garanciája érvényét veszti;
- Győződjön meg róla, hogy a termék tápkábele a beépítés után ne legyen hozzáférhető;
- A szerelés után a tápkábel nem érintkezhet a konyhai elemek mozgó részeivel (pl. fiókkal), és nem lehet kitéve mechanikai igénybevételnek;
- A termék végfelhasználónak történő átadásakor a technikusnak meg kell győződnie arról, hogy az helyesen lett telepítve;
- Ne csatlakoztassa a terméket az elektromos hálózathoz, amíg az elülső panel teljesen nincs felszerelve. Ellenkező esetben áramütés veszélye áll fenn;
- Legyen óvatos szállítás közben, a termék nehéz;
- A telepítés megkezdése előtt ellenőrizze a beépített rekesz minden méretét, és hasonlítsa össze a kézikönyvben szereplő utasításokkal. Megjegyzés: az ajtó összehangolható más bútorajtókkal, még akkor is, ha túlnyúlik a vezérlőpanelen;
- Győződjön meg arról, hogy a telepítési terület stabil és szilárd;
- Vigye fel a védőfóliát, amely a telepítőkészlet része, a munkalap alá és a környező bútorokra. Ez a fólia megvédi a bútorokat a nedvességtől;
- Legyen óvatos a termék kinyitásakor és bezárásakor;
- A helytelen telepítés a termék felborulását okozhatja;
- A terméknek vízszintben kell lennie a megfelelő működéshez, különben az ajtó nem záródik megfelelően, és forró göz szivároghat ki.
Hová kell felszerelni a mosogatógépet
2
- Telepítse és használja ezt a terméket zárt, fedett, száraz és jól szellőző környez-etben;
- Ne telepítse a terméket nyitott helyekre, amelyek ki vannak téve az időjárási hatásoknak;
- Szerelje fel a terméket egy konnektor közelében;
- A terméket csak akkor használja, ha az be van építve, ellenkező esetben sérülések és égési sérülések veszélye áll fenn;
- Ne telepítse a mosogatógépet főzőlap alá;
- Ne telepítse a terméket hőforrások közelébe (radiátorok, kályhák stb.);
- Ne helyezze a terméket szőnyegekre vagy hasonló felületekre;
- Helyezze a terméket tiszta, sík és szilárd felületre.

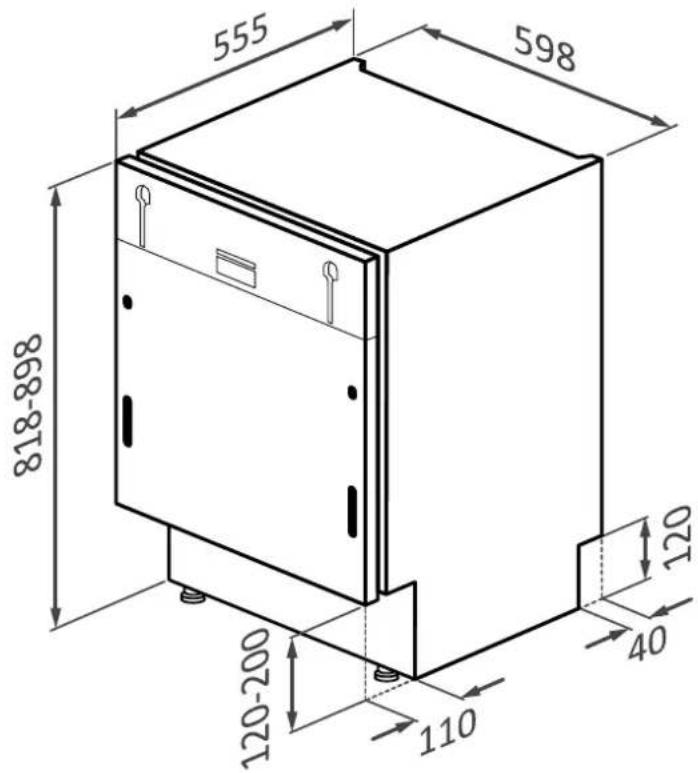

3 Mosogatógép méretei
Méretek mm-ben
A termék elölnézeti axonometrikus nézete

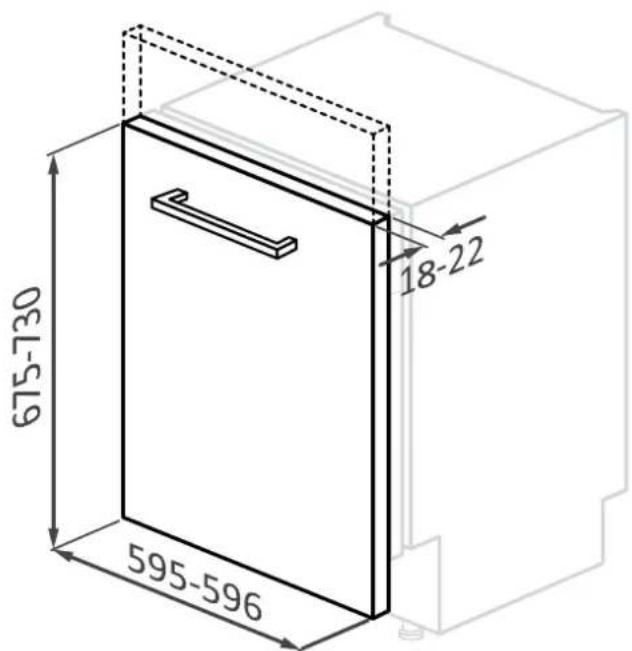

A termék elölnézeti axonometrikus nézete konyhaajtóval
FIGYELEM: ha a konyhai panel súlya meghaladja a 9 kg-ot, forduljon a szervizhez;
Méretek mm-ben
Hátsó nézet
Oldalnézet
4 Lépésröl lépésre telepítési videoó
A termék telepítési videója a QR-kód beolvasásával megtekinthető:
Vagy a következőre kattintva
link

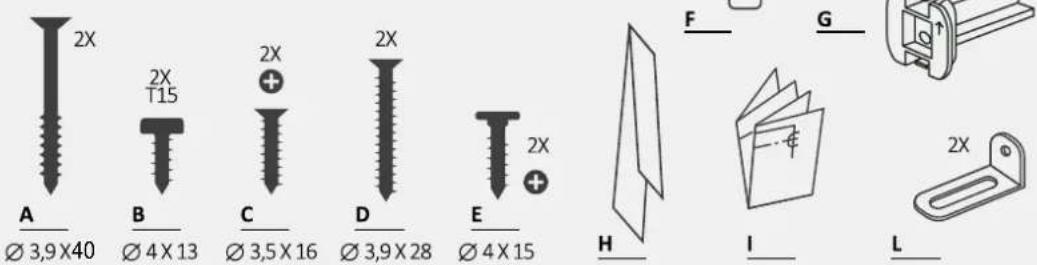

5 Eszközök a telepítéshez
Szükséges eszközök
A termékkel szállított eszközök
Méretek mm-ben
Axonometrikus nézet
A
FIGYELEM: A mosogatógép minimális magassága 818 mm; ebben az esetben a konyhaajtó és a padló közötti távolságnak 90 és 120 mm között kell lennie. Ha a mosogatógépet megemelik (max. 898 mm), az ajtó és a padló közötti távolságnak arányosan növekednie kell, legfeljebb 170 és 200 mm közötti értékre.
7 Utmutatások a mosogatógép telepítéséhez
7.1 A páraellenes szalag felszerelése
Helyezze fel a szalagot a munkalap alá és a szomszédos szekrények oldalaira.
1.
2.

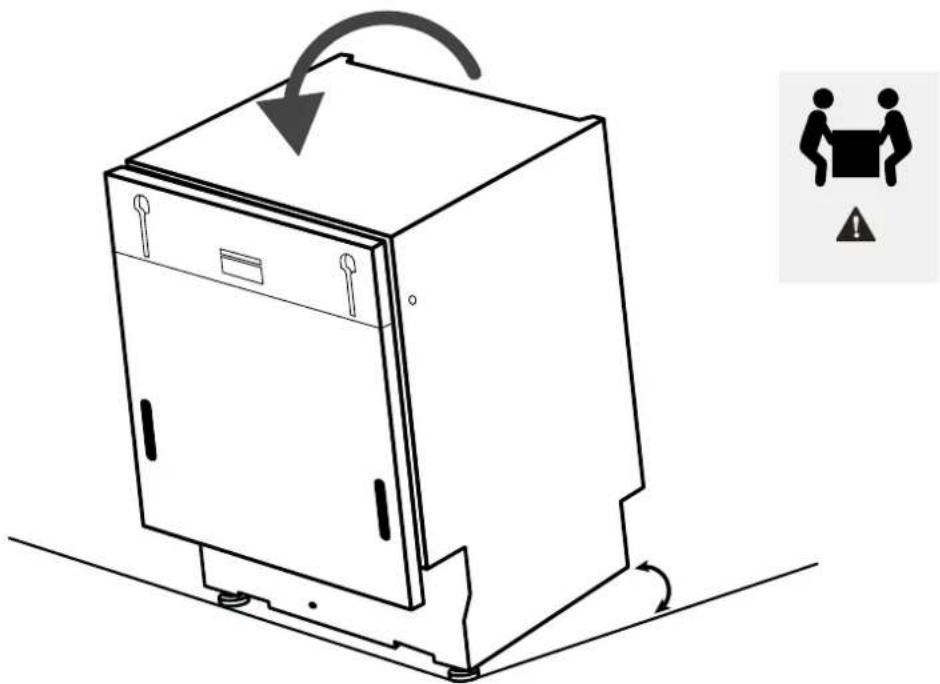

Döntse meg a mosogatógépet, emelje meg a hátulját kb. 10 cm-rel.
7.3 Hátsó láb beállítása
Állítsa be a hátsó láb magasságát a gép elejéről a megadott módon.
7 Utmutatások a mosogatógép telepítéséhez
7.4 Az elülső lábak magasságának beállítása
Közvetlenül az első lábakon állítson. Szükség esetén emelje meg enyhén a mosogatógépet.
7.5 Dölésszög-állítás
Állítsa vízszintbe a mosogatógépet függőleges és vízszintes síkban

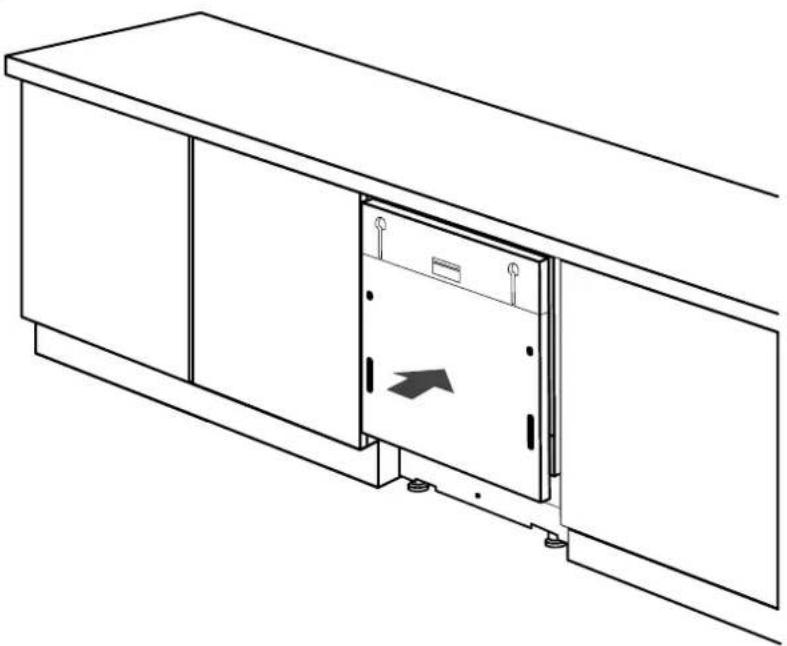

7.6 Behelyezés a beépítőnyílásba
Helyezze be a mosogatógépet a beépített rekeszbe, és ellenőrizze a méreteket és a tűréseket
7.7 Az elülső lábak rögzítése
Az összes méret ellenőrzése után rögzítse véglegesen az első lábakat, hogy idővel ne lazuljanak ki. Ez a művelet a konyhapanel felszerelése után is elvégezhető.
7 Utmutatások a mosogatógép telepítéséhez
7.8 A panel előkészítése
1.
Mérje meg a szomszédos ajtók felső széle és a mosogatógép közötti távolságot;
Vigye át a mérést a konyhapanelre, és jelölje meg a közepét;
3.
Vigye fel a fúrósablont, és kövesse a mellékelt utasításokat;

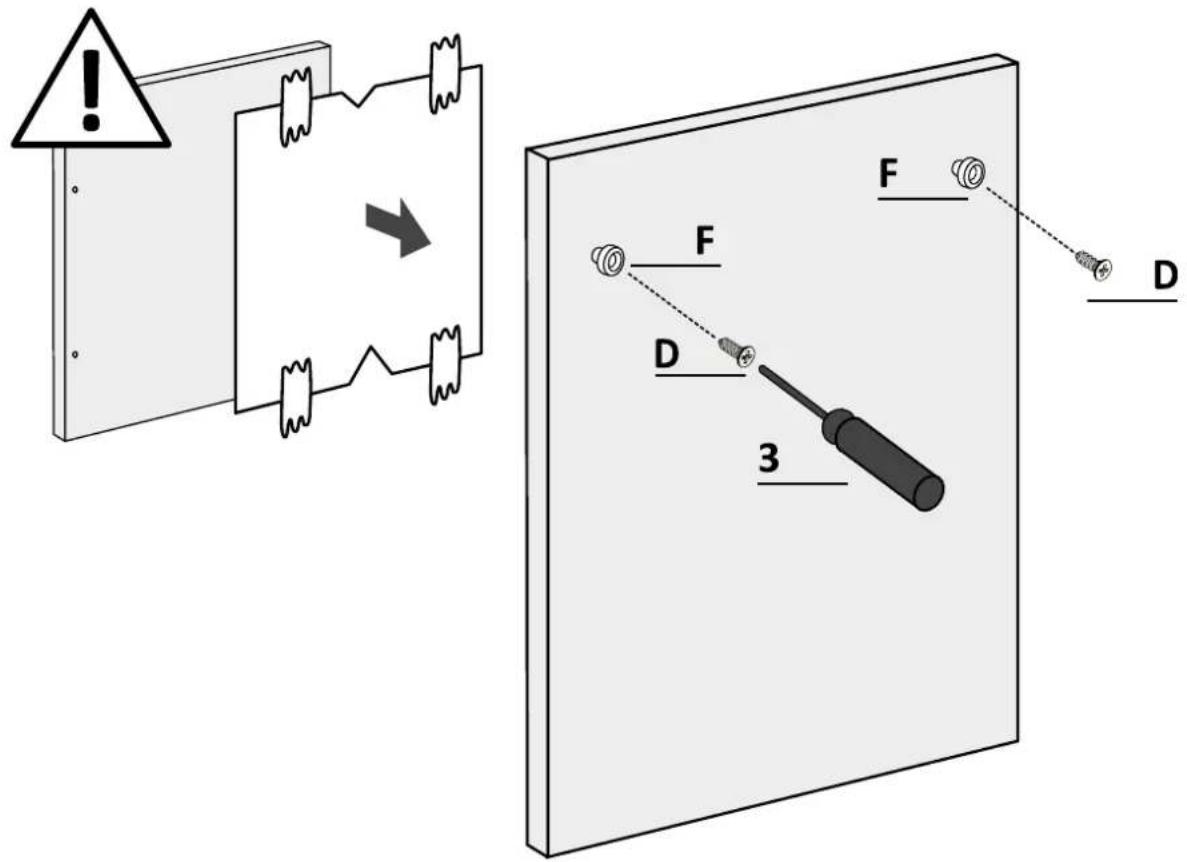

7.8 A panel előkészítése
4.
Távolítsa el a sablont, és szerelje fel a tartozékokat;
⚠ FIGYELEM: Ügyeljen arra, hogy a csavarfejek ne emelkedjenek ki a panel hátoldalán a fogantyú felszerelésekor.
7 Utmutatások a mosogatógép telepítéséhez
7.9 A panel felszerelése
1.
Helyezze fel a betéteket a mosogatógépre, ügyelve arra, hogy az alkatrészek helyes irányban, a nyíllal felfelé legyenek beszerelve;
2.
Rögzítse a panelt a mosogatógép felső részéhez;
7.9 A panel felszerelése
3.
Nyissa ki a mosogatógép ajtaját, miközben tartja a konyhapanel alsó részét, majd csavarja ki az alsó csavarokat;
4.
Győződjön meg arról, hogy a panel teljesen be van helyezve (1); rögzítse a konyhapanelt a mosogatógéphez a mellékelt csavarokkal (2).
7 Utmutatások a mosogatógép telepítéséhez
FIGYELEM: Csatlakoztassa most a mosogatógépet a víz- és elektromos hálózathoz a 8. fejezet utasításainak megfelelően.
7.10 A gép rögzítése a konyhához

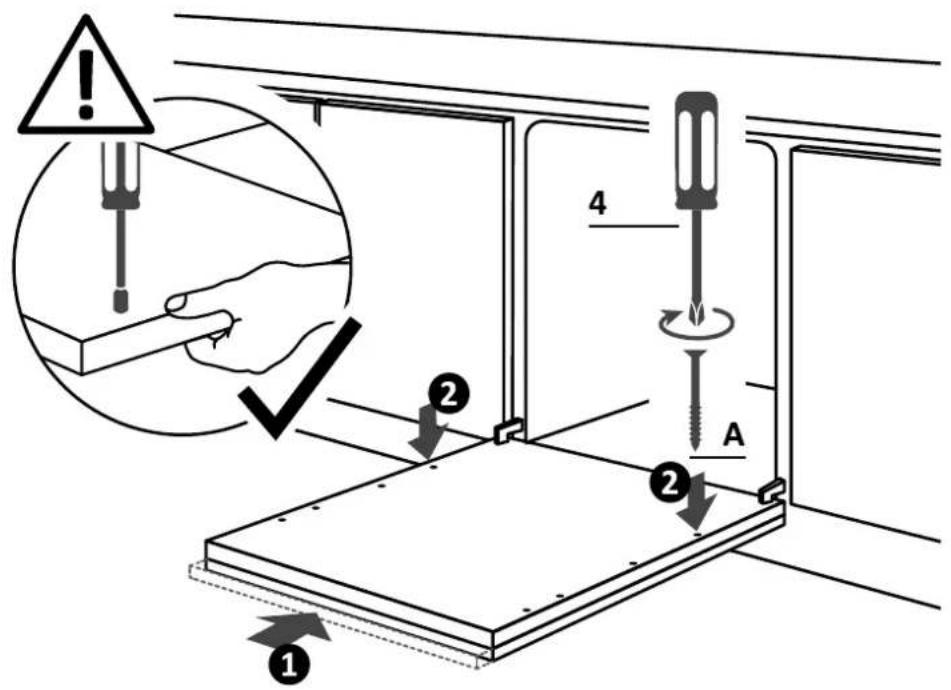

Utasítások a mosogatógép szomszédos szekrények oldalához való rögzítéséhez.
⚠ FIGYELEM: Ha nem tudja oldalirányban rögzíteni a mosogatógépet, használja a mellékelt konzolokat, és rögzítse a munkalaphoz; legyen óvatos, ha a munkalap anyaga nem fa.
8 Csatlakozás a víz- és elektromos hálózathoz

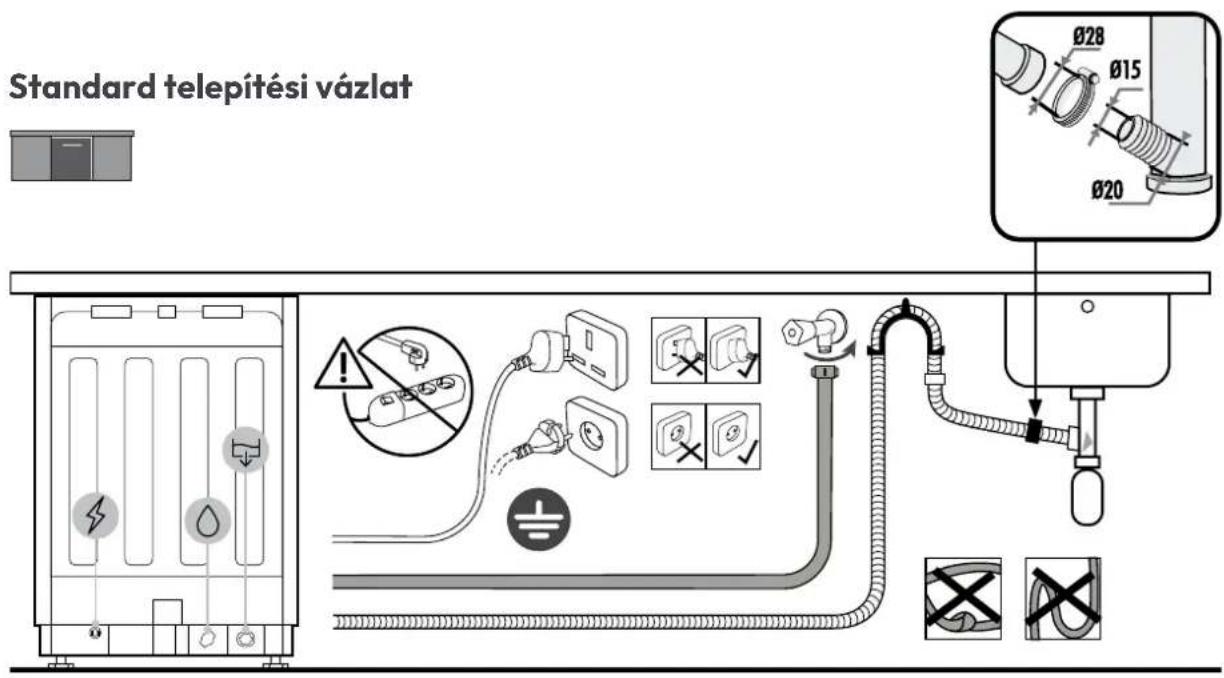

8.1 Csatlakozási diagram

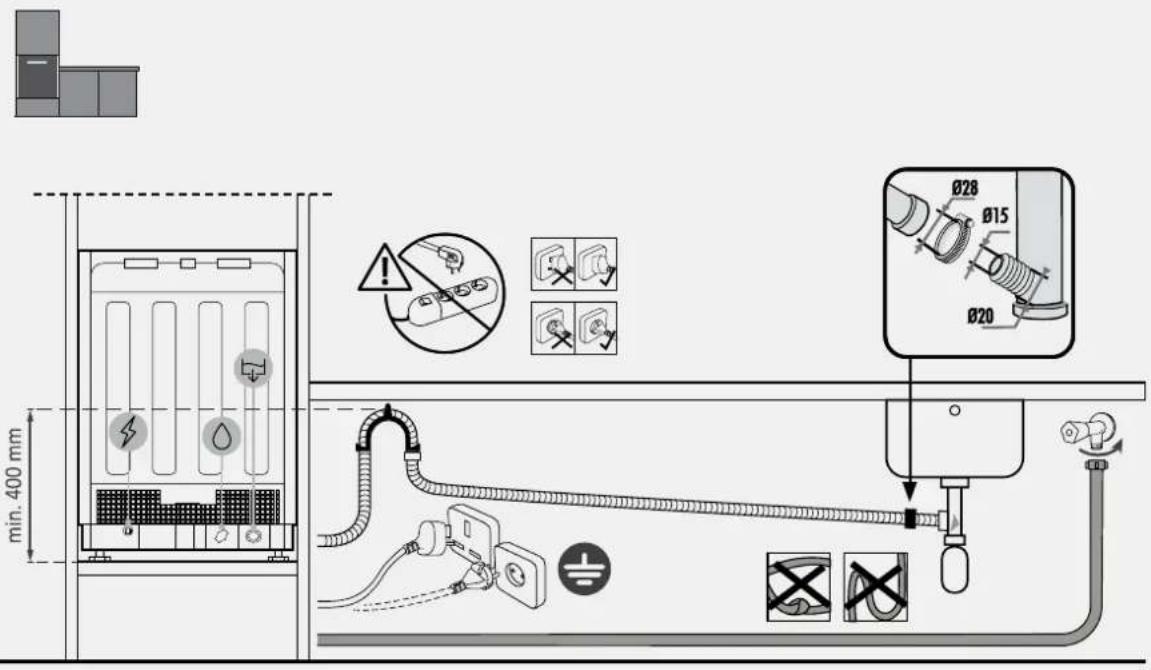

Oszlopos telepítési vázlat
FIGYELEM: Győződjön meg róla, hogy a víznyomás 0,08 és 1 Mpa között van.
8.2 Biztonsági eszközök
Minden mosogatógép túlfolyás elleni biztonsági berendezéssel van felszerelve, amely meghibásodás esetén, ha a vízszint meghaladja a normális értéket, automatikusan leállítja a víz beáramlását és/vagy eltávolítja a felesleget.
További részletekért tekintse meg a Felhasználói kézikönyvet.
Átadás a felhasználónak
9
A telepítés végén:
- Tájékoztassa a felhasználót az alapvető funkciókról;
- Tájékoztassa a felhasználót a használat és kezelés biztonságával kapcsolatos minden lényeges szempontjáról;
- Adja át a felhasználónak a tartozékokat és a használati és szerelési utasításokat gondos megőrzésre.
A telepítés végén távolítsa el a védőfóliát, a szalagot és az összes többi csomagolóanyagot, majd vegye ki a mellékelt tartozékokat a mosogatógép belsejéből.
Megjegyzés: A termék tényleges megjelenése a választott modelltől függ.
Mosogatógép szétszerelése
10
- Válassza le a terméket az elektromos és vízhálózatról;
- Csavarja ki a rögzítőcsavarokat;
- Emelje meg kissé a terméket, majd húzza ki teljesen;
- Ez a termék nem károsítja a bútort, amely új készülékkel is használható.
