Typ produktu	Vstavaná umývačka riadu
Značka	Candy
Model	CIMC E0W 3E53
Rozmery (V x Š x H)	818-898 x 598 x 555 mm
Čistá hmotnosť	Približne 35 kg
Elektrické napájanie	220-240 V ~ 50 Hz
Požadovaný tlak vody	0,08 - 1 MPa
Dĺžka napájacieho kábla	Približne 1350 mm
Dĺžka prívodnej hadice	Približne 1500 mm
Dĺžka odtokovej hadice	Približne 1700 mm
Typ inštalácie	Vstavaná, nastavenie výšky od 818 do 898 mm
Materiál vane	Nehrdzavejúca oceľ
Bezpečnosť	Automatický systém proti pretečeniu
Dodávané príslušenstvo	Páska proti pare, skrutky, vŕtacia šablóna, montážne vložky
Nastavenie nôh	Predné a zadné nohy nastaviteľné do výšky a sklonu
Kuchynský panel	Možnosť inštalácie, rukoväť nie je súčasťou, maximálna hmotnosť 9 kg
Podmienky inštalácie	Rovný, pevný povrch, v interiéri, chránený pred vlhkosťou

Často kladené otázky - CIMC E0W 3E53 CANDY

Ako nainštalovať pásku proti pare ?

Aplikujte pásku proti pare (ref. E) pod pracovnú dosku a na boky susedných skriniek na ochranu pred vlhkosťou.

Ako nastaviť výšku umývačky riadu ?

Nakloňte spotrebič zdvihnutím zadnej časti o približne 10 cm, potom nastavte zadnú nohu z prednej strany. Potom priamo nastavte predné nohy.

Ako upevniť kuchynský panel ?

Zmerajte medzeru voči susedným dverám, použite vŕtaciu šablónu, potom upevnite panel dodanými skrutkami. Uistite sa, že hlava skrutiek nevyčnieva na zadnej strane.

Aký tlak vody je potrebný ?

Tlak vody musí byť medzi 0,08 MPa a 1 MPa.

Čo robiť v prípade pretečenia ?

Umývačka riadu je vybavená zariadením proti pretečeniu, ktoré automaticky zastaví prívod vody a/alebo odvedie prebytok v prípade poruchy.

Ako demontovať umývačku riadu ?

Odpojte spotrebič od elektrickej a vodovodnej siete, odskrutkujte upevňovacie skrutky, potom mierne zdvihnite výrobok a vyberte ho.

Je možné nainštalovať umývačku riadu pod varnú dosku ?

Nie, z bezpečnostných dôvodov je zakázané inštalovať umývačku riadu pod varnú dosku.

Ako nastaviť sklon spotrebiča ?

Vyrovnajte umývačku riadu vzhľadom na vertikálnu a horizontálnu rovinu pomocou nastaviteľných nôh.

Kde nájsť výrobné číslo spotrebiča ?

Výrobné číslo je uvedené na typovom štítku spotrebiča, zvyčajne na boku alebo vnútri dverí.

Aké nástroje sú potrebné na inštaláciu ?

Dodávané nástroje zahŕňajú skrutkovač T15, skrutky rôznych typov (A až I) a vŕtaciu šablónu. Odporúčajú sa ochranné rukavice.

NÁVOD NA OBSLUHU CIMC E0W 3E53 CANDY

Tento inštalačný manuál je určený pre výrobcov kuchýň, ktoré budú tieto produkty zabudovávať. Aby bola zaistená bezpečnosť a dosiahnuté čo najlepšie výsledky, pozorne si prečítajte tento manuál vrátane bezpečnostných pokynov a uschovajte si ho na budúce použitie. Pred začatím inštalácie si poznačte sériové číslo, pretože môže byť potrebné v prípade opravy. Skontrolujte, či počas prepravy nedošlo k poškodeniu, a v prípade pochybností sa pred použitím porad’te s technikom. Všetok obalový materiál vždy uchovávajte mimo do-sahu detí.

i Poznámka: Vlastnosti a obrázky uvedené v tomto dokumente sú len orientačné a môžu sa zmeniř bez predchádzajúceho upozornenia.

Obsah

1 Bezpečnostné upozornenia na inštaláciu p.2-3
2 Kde nainštalovať umývačku riadu p.3
3 Rozmery umývačky riadu p.4-5
4 /ideo s inštaláciou krok za krokom p.6
5 Nástroje na inštaláciu p.6
6 Rozmery na zabudovanie p.7
7 Pokyny týkajúce sa inštalácie umývačky riadu p.8 - 17
7.1 Inštalácia parného pásu
7.2 Nastavenie výšky
7.3 Nastavenie zadnej nohy
7.4 Nastavenie výšky predných nôh
7.5 Nastavenie sklonu
7.6 Vloženie do zabudovaného priestoru
7.7 Upevnenie predných nôh
7.8 Príprava panela
7.9 Inštalácia panela
7.10 Upevnenie stroja ku kuchyni
8 Pripojenie k vodovodnej a elektrickej sieti p.18 - 19
8.1 Schéma pripojenia
8.2 Bezpečnostné zariadenia
9 Dodanie používatel'ovi p.19
10 Demontáž umývačky riadu p.19

1 Bezpečnostné upozornenia pre inštaláciu

Prečítajte si tieto pokyny pred začatím inštalácie produktu. Vaša bezpečnost je pre nás vel'mi dôležitá. Pred použitím produktu si pozorne prečítajte tieto informácie.

- Inštaláciu musí vykonať kvalifikovaný technik, ktorý pozná a dodržiava platné zákony v krajine inštalácie a pokyny výrobcu;

- Ak je potrebná pomoc výrobcu pri odstraňovaní porúch spôsobených nesprávnou inštaláciou, táto pomoc nie je krytá zárukou;

- Odstráňte obalový materiál pred uvedením spotrebiča do prevádzky;

- Po vybalení výrobku skontrolujte, či nie je poškodený, a v prípade problémov kontaktujte servisné stredisko ešte pred inštaláciou a nezapájajte ho do elektrickej siete;

- Poškodený výrobok môže spôsobit skrat, úraz elektrickým prúdom, vznik požiaru a d'alšie nebezpečenstvá;

- Skontrolujte, či balenie obsahuje príslušenstvo alebo sprievodné materiály (vrecká so skrutkami, dokumenty, brožúry atd’.) a v prípade potreby ich odstráňte a uschovajte;

- Nesprávna inštalácia môže spôsobit' poškodenie alebo zranenie osôb, zvierat alebo vecí. Výrobca nenesie zodpovednosť za takéto škody alebo zranenia;

- Bezpečné používanie je zaručené len v prípade, že inštalácia bola vykonaná správne podľa týchto pokynov. V prípade poškodenia v dôsledku nesprávnej montáže zodpovednosť nesie inštalatér;

- Počas inštalácie nesmie byť spotrebič pripojený k elektrickej sieti;

- Odporúča sa nosiť ochranné rukavice počas inštalácie, aby sa predišlo poraneniam reznými nástrojmi;

• V prípade nesprávnej inštalácie, neoprávnenej manipulácie so zariadením alebo nevyhovujúceho pripojenia, záruka na výrobok zaniká;

- Uistite sa, že po zabudovaní nie je napájací kábel produktu prístupný;

- Po inštalácii sa napájací kábel nesmie dostať do kontaktu s pohyblivými časťami kuchynských komponentov (napr. zásuvkou) a nesmie byť vystavený mechanickému namáhani;

- Pri odovzdávaní výrobku koncovému používatel'ovi musí technik zabezpečit, že bol správne nainštalovaný;

- Nepripájajte produkt k elektrickej sieti, kým nebude predný panel úplne nainštalovaný. Inak môže dôjsť k úrazu elektrickým prúdom;

- Pri preprave bud'te opatrní, výrobok je ťažký;

• Pred začatím inštalácie skontrolujte všetky rozmery vstavaného priestoru a porovnajte ich s pokynmi uvedenými v tomto návode. Upozorňujeme, že je možné zarovnať dvierka s dvierkami iného nábytku, aj ked’ presahujú ovládací panel;
• Uistite sa, že miesto inštalácie je stabilné a pevné;
• Na pracovnú dosku a okolitý nábytok naneste ochrannú fóliu dodanú v inštalačnej súprave. Táto fólia chráni nábytok pred vlhkosťou;
• Bud'te opatrní pri otváraní a zatváraní výrobku;
• Nesprávna inštalácia môže spôsobit' prevrátenie výrobku;
• Výrobok musí byť vyrovnaný, aby správne fungoval, inak sa dvierka správne nezatvoria a unikne horúca para.

Kde nainštalovať umývačku riadu

2

- Nainštalujte a používajte tento produkt v uzavretom, krytom, suchom a dobre vetranom prostredí;

- Neinštalujte výrobok v otvorených priestoroch vystavených poveternostným vplyvom;

- Namontujte výrobok v blízkosti elektrickej zásuvky;

- Používajte výrobok iba v prípade, že je osadený v montážnom priestore, inak hrozí nebezpečenstvo poranenia a popálenia;

- Neinštalujte umývačku riadu pod varnú dosku;

- Neumiestňujte výrobok na koberce alebo podobné povrchy;

- Umiestnite výrobok na čistý, rovný a pevný povrch.

3 Rozmery umývačky riadu

Rozmery v mm

Predný axonometrický pohl'ad na výrobok

Predný axonometrický pohl'ad s kuchynskými dvierkami

4 Inštalačné video krok za krokom

Produkt si môžete pozrief naskenovaním QR kódu:

alebo kliknutím na nasledujúci

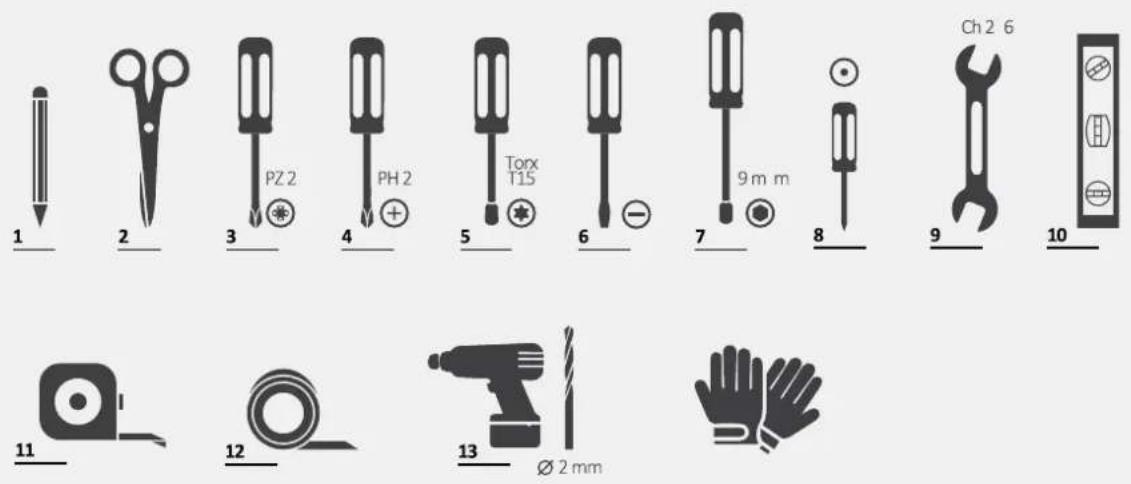

5 Nástroje na inštaláciu

Potrebné nástroje

⚠ UPOZORNENIE: Minimálna výška umývačky riadu je 818 mm; v takom prípade musí byť vzdialenosť medzi kuchynskými dvierkami a podlahou medzi 90 a 120 mm. Ak je umývačka riadu zdvihnutá (max. 898 mm), vzdialenosť medzi dverami a podlahou sa musí tiež úmerne zvýšiť, až do maxima medzi 170 a 200 mm.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.1 Inštalácia parnej ochrannej pásky

7.2 Nastavenie výšky

Nakloňte umývačku riadu zdvihnutím zadnej časti asi o 10 cm.

7.3 Nastavenie zadnej nožičky

Nastavte výšku zadnej nožičky z prednej časti stroja podľa pokynov.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.4 Nastavenie výšky predných nôh

Pôsobte priamo na predné nožičky. Ak je to potrebné, mierne zdvihnite umývačku riadu.

Vyrovnajte umývačku riadu vo vertikálnej a horizontálnej rovine.

7.6 Vloženie do vstavaného priestoru

Vložte umývačku riadu do vstavaného priestoru a skontrolujte rozmery a tolerancie.

7.7 Upevnenie predných nôh

Po skontrolovaní všetkých rozmerov trvalo pripevnite predné nožičky, aby sa časom neuvolníli. Tento úkon je možné vykonať aj po namontovaní kuchynského panelu.

7 Pokyny týkajúce sa inštalácie umývačky riadu

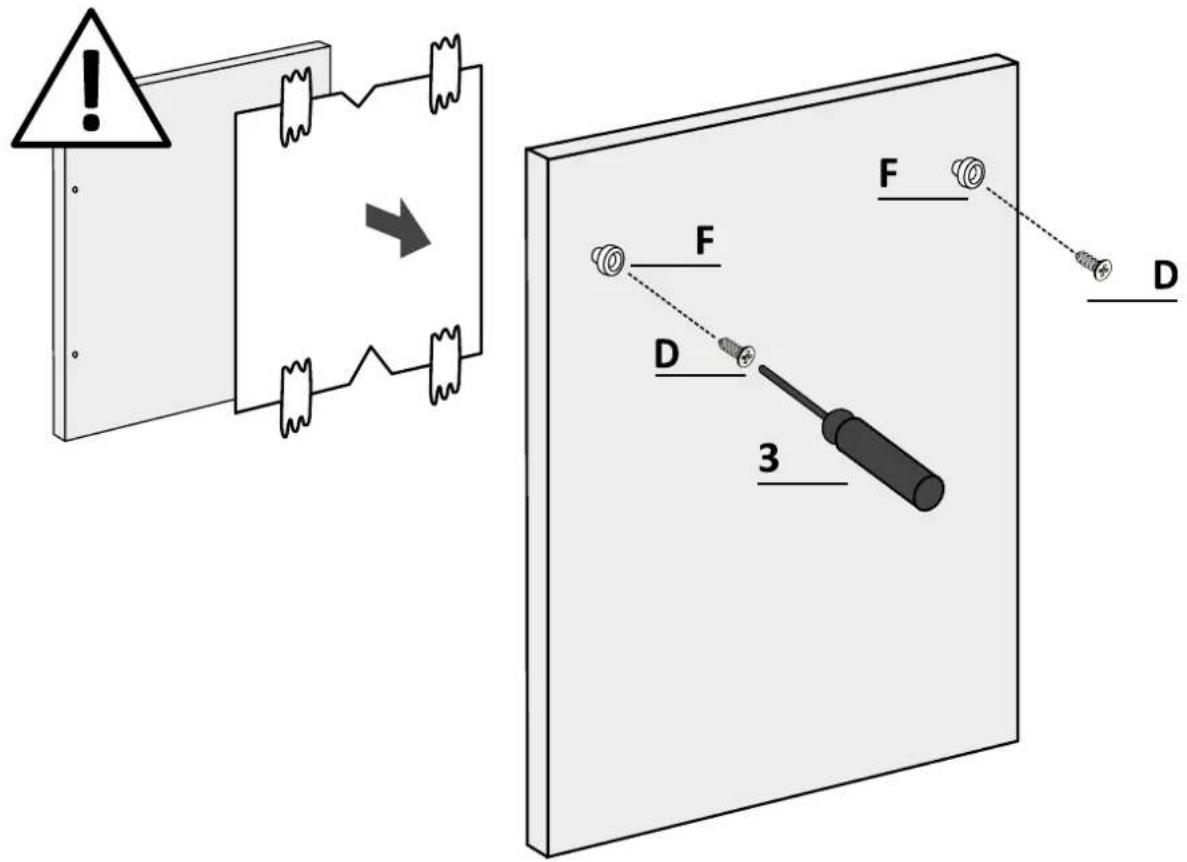

7.8 Príprava panelu

1.

Zmerajte vzdialenosť medzi horným okrajom susedných dvierok a umývačkou riadu;

Odstráňte šablónu a pripevnite príslušenstvo.

⚠ POZOR: Zabráňte tomu, aby hlavy skrutiek vyčnievali na zadnej strane panela pri inštalácii rukoväte.

7 Pokyny týkajúce sa inštalácie umývačky riadu

7.9 Inštalácia panelu

1.

Nasad'te vložky do umývačky riadu a dbajte na to, aby boli komponenty nainštal- ované v správnom smere so šípkou nahor;

2.

Prichyťte panel k hornej časti umývačky riadu;

7.9 Inštalácia panelu

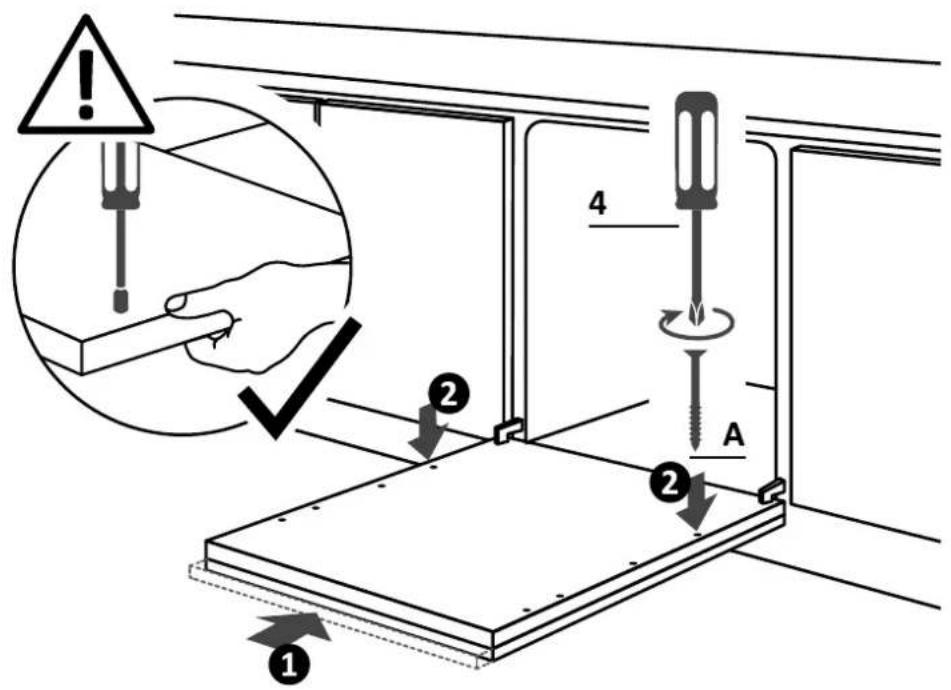

3.

Otvorte dvierka umývačky riadu, držte spodnú časť kuchynského panelu a po- tom odskrutkujte spodné skrutky;

4.

Uistite sa, že panel je úplne zasunutý (1); pripevnite kuchynský panel k umýv-ačke riadu pomocou dodaných skrutiek (2).

7 Pokyny týkajúce sa inštalácie umývačky riadu

⚠ POZOR: Pripojte teraz umývačku riadu k vodovodnej a elektrickej sieti podl’a pokynov v kapitole 8.

7.10 Upevnenie stroja ku kuchyni

Pokyny na upevnenie umývačky riadu na bočnú stranu susedných skriniek.

⚠ UPOZORNENIE: Ak nemôžete umývačku riadu pripevnit bočne, použite dodané konzoly a pripevnite ju k pracovnej doske; bud'te opatrní, ak materiál pracovnej dosky nie je drevo.

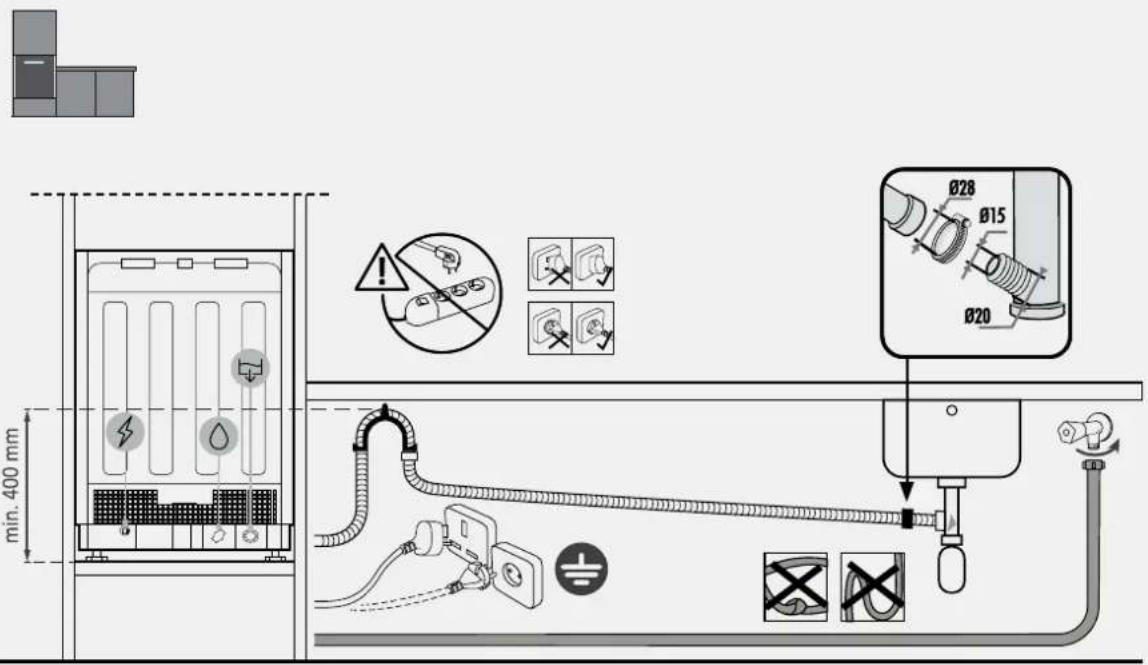

8 Pripojenie na vodovodnú a elektrickú siet'

Schéma inštalácie do stípca

⚠ UPOZORNENIE: Uistite sa, že tlak vody je medzi 0,08 Mpa a 1 Mpa.

Všetky umývačky riadu sú vybavené bezpečnostným zariadením proti pretečeniu, ktoré v prípade, že voda prekročí normálnu hladinu v dôsledku poruchy, automaticky zastaví prívod vody a/alebo vypustí prebytočné množstvo.

Pre d'alšie informácie si pozrite Užívatel'skú príručku.

Na konci inštalácie:

• Informujte používatel'a o základných funkciách;
• Informujte používatel'a o všetkých dôležitých aspektoch bezpečného používania a manipulácie;
• Odovzdajte používatelovi príslušenstvo a pokyny na používanie a montáž na starostlivé uschovanie.

Po dokončení inštalácie odstráňte ochrannú fóliu, pásku a všetky ostatné obalové materiály a vyberte príslušenstvo z vnútra umývačky riadu.

POZNÁMKA: Skutočný vzhľad výrobku závisí od zvoleného modelu.

• Odpojte výrobok od elektrickej a vodovodnej siete;
• Odskrutkujte upevňovacie skrutky;
• Mierne nadvihnite výrobok a úplne ho vytiahnite;
• Tento výrobok nepoškodí nábytok, ktorý je možné použit aj s novým spotrebičom.
