Toote tüüp	Sisseehitatav nõudepesumasin
Bränd	Candy
Mudel	CI 4B4F1A
Kõrgus (reguleeritav)	818 - 898 mm
Laius	600 mm
Sügavus	570 mm
Kaal	Umbes 45 kg
Elektrivarustus	230 V ~ 50 Hz
Veerõhk	0,08 - 1 MPa
Peamised funktsioonid	Pesuprogrammid, kuivatamine, ülevoolutõrje
Ohutus	Ülevoolutõrje, laste turvalisus
Paigaldus	Sisseehitatud, vajab kvalifitseeritud tehnikut
Hooldus ja puhastus	Puhastage regulaarselt filtreid ja kontrollige pihustusharusid
Üldine teave	Juhend saadaval mitmes keeles, garantii vastavalt tingimustele

Korduma kippuvad küsimused - CI 4B4F1A CANDY

Kuidas paigaldada Candy CI 4B4F1A nõudepesumasin õigesti?

Paigaldus peab toimuma kvalifitseeritud tehniku poolt, kes järgib kehtivaid seadusi ja tootja juhiseid. Enne mis tahes toimingut ühendage seade vooluvõrgust lahti ja eemaldage pakend. Järgige juhendis kirjeldatud kõrguse, jalgade, kalde ja paneeli kinnitamise reguleerimise samme.

Mis on nõudepesumasina minimaalne ja maksimaalne kõrguse reguleerimine?

Minimaalne kõrgus on 818 mm ja maksimaalne kõrgus 898 mm. Köögikapi ukse ja põranda vahekaugust tuleb vastavalt reguleerida, olenevalt valitud kõrgusest 90–200 mm.

Milline veerõhk on tööks vajalik?

Veerõhk peab olema vahemikus 0,08 MPa kuni 1 MPa. Enne nõudepesumasina võrku ühendamist veenduge, et rõhk on selles vahemikus.

Mida teha vee ülevoolu korral?

Nõudepesumasin on varustatud ülevoolukaitseseadmega, mis peatab automaatselt vee pealevoolu ja/või eemaldab liigse vee, kui normaalne tase ületatakse. Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas ette valmistada köögipaneel paigaldamiseks?

Mõõtke külgnevate uste ülemise serva ja nõudepesumasina vaheline kaugus, kandke see mõõt paneelile, kasutage kaasasolevat puurimismalli ja järgige juhiseid. Vältige kruvipeade väljaulatuvust paneeli tagaküljel käepideme paigaldamisel.

Kas ma saan nõudepesumasina paigaldada pliidi alla?

Ei, nõudepesumasina paigaldamine pliidi alla on rangelt soovitatav, kuna see võib kujutada ohtu ohutusele. Asetage see kuiva ja hästi ventileeritud kohta, eemale soojusallikatest.

Kas paigaldamiseks on vaja kutsuda professionaal?

Jah, paigalduse peab tegema kvalifitseeritud tehnik, kes tunneb ja järgib kehtivaid seadusi. Vale paigaldus võib põhjustada kahjustusi või vigastusi ning tühistada garantii.

Kuidas nõudepesumasin pärast paigaldust lahti võtta?

Nõudepesumasina demonteerimiseks ühendage see elektrivõrgust ja hüdrovõrgust lahti, keerake lahti kinnituskruvid, seejärel tõstke toodet veidi ja eemaldage see täielikult. Mööbel ei kahjustu ja seda saab uuesti kasutada.

Kuidas kinnitada köögipaneel nõudepesumasinale?

Kõigepealt kinnitage paneel nõudepesumasina külge alumiste ja ülemiste kruvidega vastavalt juhistele. Avage uks, hoides paneeli alumist osa, keerake lahti alumised kruvid ja seejärel kinnitage paneel püsivalt kaasasolevate kruvidega.

Milliseid perioodilisi hooldustöid soovitatakse?

Soovitatav on regulaarselt puhastada filtriteid ja pihustusharusid, et tagada tõhus pesemine. Kontrollige ka tihendite ja voolikute seisukorda. Täpsemate juhiste saamiseks vaadake kasutusjuhendit.

KASUTUSJUHEND CI 4B4F1A CANDY

See paigaldusjuhend on mõeldud köögitootjatele, kes need tooted integreerivad. Turvalisuse tagamiseks ja parimate tulemuste saavutamiseks lugege see juhend hoolikalt läbi, sealhulgas ohutusjuhised, ja hoidke see tulevasteks viideteks alles. Enne paigaldamist märkige üles seerianumber, kuna see võib osutuda vajalikuks hoolduse korral. Kontrollige transpordi käigus tekkinud kahjustusi ja kahtluse korral konsulteerige enne kasutamist tehnikuga. Hoidke kõik pakendamismaterjalid alati lastele kättesaamatus kohas.

Märkus: Selles dokumendis sisalduvad omadused ja pildid on üksnes viitavad ja võivad muutuda ilma ette teatamata.

Sisukord

1 Paigaldamise ohutusteated lk 2-3

2 Kuhu nõudepesumasin paigaldada lk 3

3 Nõudepesumasina mõõtmed lk 4-5

4 Paigaldusvideo samm-sammult lk 6

5 Paigaldustööriistad lk 6

6 Integreerimismõõtmed lk 7

7 Nõudepesumasina paigaldusjuhised lk 8-17

7.1 Aururiba paigaldamine

7.2 Kõrguse reguleerimine

7.3 Tagumise jala reguleerimine

7.4 Eesjalgade kõrguse reguleerimine

7.5 Kaldenurga reguleerimine

7.6 Paigaldamine sisseehitatud sektsiooni

7.7 Esijalgade kinnitamine

7.8 Paneeli ettevalmistamine

7.9 Paneeli paigaldamine

7.10 Masina kinnitamine kööki

8 Ühendamine vee- ja elektrivõrku p.18 - 19

8.1 Ühendusskeem

8.2 Ohutusseadmed

9 Kasutajale üleandmine p.19

10 Nõudepesumasina lahtivõtmine p.19

1 Paigaldamise ohutusteated

Lugege need juhised enne toote paigaldamist hoolikalt läbi. Teie ohutus on meile väga oluline. Palun lugege enne toote kasutamist hoolikalt läbi need juhised.

- Paigaldamise peab teostama kvalifitseeritud tehnik, kes tunneb paigaldusriigi seadusi ja järgib tootja juhiseid;

- Kui vajatakse tootja abi valest paigaldusest tingitud rikete kõrvaldamiseks, siis selline abi ei kuulu garantii alla;

- Eemaldage pakendimaterjal enne seadme kasutamist;

- Pärast toote lahtipakkimist kontrollige, kas see ei ole kahjustatud, ja probleemide korral pöörduge hoolduskeskuse poole enne paigaldamise jätkamist ja ärge ühendage seda vooluvõrku;

- Rikkis toode võib põhjustada lühise, elektrilöögi, tuleohu ja muid ohte;

- Kontrollige, kas pakend sisaldab tarvikuid või kaasnevaid materjale (kruvikotid, dokumendid, brošüürid jne.) ning vajadusel eemaldage ja säilitage need;

- Valesti paigaldamine võib põhjustada kahju või vigastusi inimestele, loomadele või varale. Tootja ei vastuta sellise kahju või vigastuste eest;

- Turvaline kasutamine on tagatud ainult juhul, kui paigaldus on tehtud korrektselt vastavalt käesolevatele juhistele. Vale paigalduse korral vastutab paigaldaja;

- Paigaldamise ajal ei tohi seade olla ühendatud elektrivõrku;

- Paigaldamise ajal on soovitatav kanda kaitsekindaid, et vältida lõikevigastusi;

- Valesti paigaldamise, seadme rikkumise või nõuetele mittevastava ühenduse korral muutub toote garantii kehtetuks;

- Veenduge, et pärast paigaldamist ei oleks toote toitekaabel ligipääsetav;

- Paigaldamise järel ei tohi toitekaabel kokku puutuda köögikomponentide liikuvate osadega (nt sahtliga) ega tohi olla mehaanilise koormuse all;

- Toote lõppkasutajale üleandmisel peab tehnik veenduma, et see on õigesti paigaldatud;

- Ärge ühendage toodet elektrivõrku enne, kui esipaneel on täielikult paigaldatud. Vastasel juhul võib tekkida elektrioht;

- Olge transpordi ajal ettevaatlik, toode on raske;

- Enne paigaldamist kontrollige sisseehitatud sektsiooni mõõtmeid ja võrrelge neid selles juhendis tooduga. Pidage meeles, et ust on võimalik joondada teiste mööbliustega, isegi kui see on juhtpaneelist kõrgem;

- Veenduge, et paigalduskoht on stabiilne ja kindel;

- Kandke komplektis olev kaitsekile tööpinna alla ja ümbritsevale mööblile. See kile kaitseb mööblit niiskuse eest.

• Olge toote avamisel ja sulgemisel ettevaatlik.
• Ebaõige paigaldus võib põhjustada toote ümbermineku.
• Toode peab olema loodis, et see korralikult töötaks, vastasel juhul ei sulgu uks õigesti ja kuum aur pääseb välja.

Kuhu nõudepesumasin paigaldada

2

• Paigaldage ja kasutage seda toodet suletud, kaetud, kuivas ja hästi ventileeritavas keskkonnas.
• Ärge paigaldage toodet avatud aladele, mis on ilmastikumõjudele avatud.
• Paigaldage toode elektripistiku lähedale.
• Kasutage toodet ainult siis, kui see on sisseehitatud avas, vastasel juhul on oht saada vigastusi ja põletushaavu.
• Ärge paigaldage nõudepesumasinat pliidi alla.
• Ärge paigaldage toodet soojusallikate lähedusse (radiaatorid, ahjud jne).
• Ärge asetage toodet vaipadele või sarnastele pindadele.
• Asetage toode puhtale, tasasele ja kindlale pinnale.

3 Nõudepesumasina mõõtmed

Mõõtmed mm

Toote esivaade aksonomeetrilises vaates

Toote esivaade aksonomeetrilises vaates koos köögikapiga

ETTEVAATUST: kui köögipaneel kaalub rohkem kui 9 kg, võtke ühendust klienditeenindusega.

Mõõtmed mm

Tagantvaade

Külgvaade

4 Paigaldusvideo samm-sammult

Toote paigaldusvideot saate vaadata QR-koodi skannides:

või klõpsates järgmisel lingil

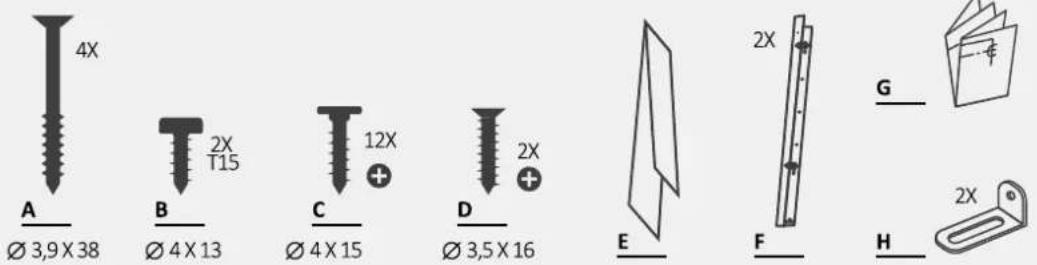

5 Paigaldustööriistad

Vajalikud tööriistad

Tootega kaasas olevad tööriistad

Mõõtmed mm

Aksonomeetriline vaade

A

⚠ ETTEVAATUST: Nõudepesumasina minimaalne kõrgus on 818 mm; sel juhul peab kaugus köögikapi ukse ja põranda vahel olema 90 kuni 120 mm. Kui nõudepesumasin tõstetakse üles (maks. 898 mm), peab ka see kaugus proportsionaalselt suurenema kuni maksimaalselt 170 kuni 200 mm.

7 Nõudepesumasina paigaldusjuhised

7.1 Aururiba paigaldamine

Kandke riba tööpinna alla ja kõrval asuvate kappide külgedele.

1.

2.

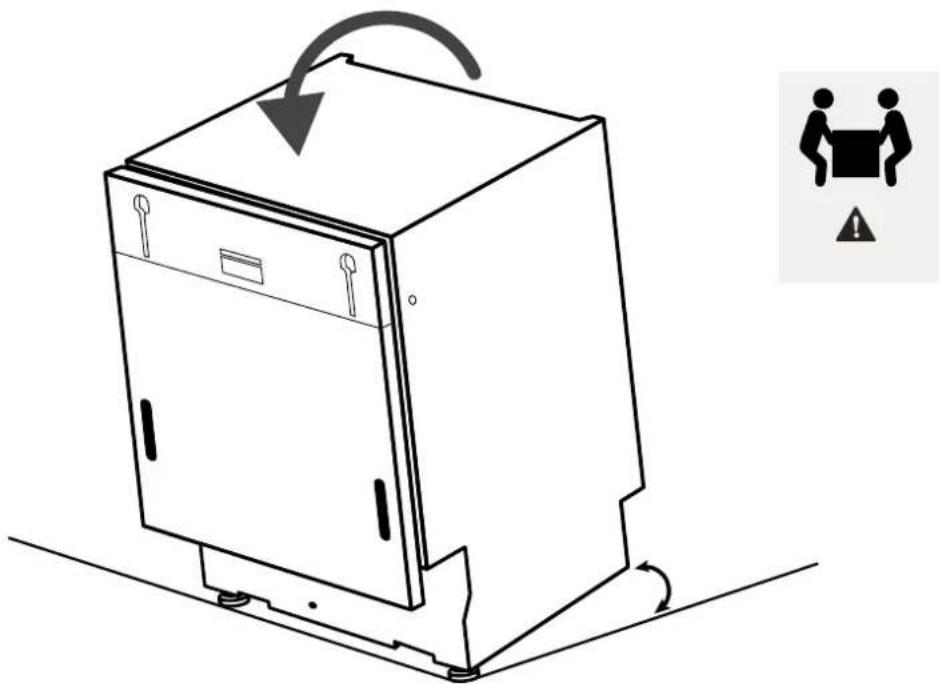

7.2 Kõrguse reguleerimine

Kallutage nõudepesumasinat, tõstes tagumist osa umbes 10 cm.

7.3 Tagumise jala reguleerimine

Reguleerige tagumise jala kõrgust masina eestpoolt, nagu on näidatud.

7 Nõudepesumasina paigaldusjuhised

7.4 Eesjalgade kõrguse reguleerimine

Tegutsege otse esijalgadel. Vajadusel tõstke nõudepesumasin veidi üles.

Asetage nõudepesumasin vertikaalsesse ja horisontaalsesse tasapinda.

7.6 Paigaldamine sisseehitatud sektsiooni

Paigaldage nõudepesumasin sisseehitatud sektsiooni ja kontrollige mõõtmeid ja hälbeid.

Pärast kõigi mõõtude kontrollimist kinnitage esijalad lõplikult, et need aja jooksul lahti ei tuleks. Seda toimingut saab teha ka pärast köögipaneeli paigaldamist.

7 Nõudepesumasina paigaldusjuhised

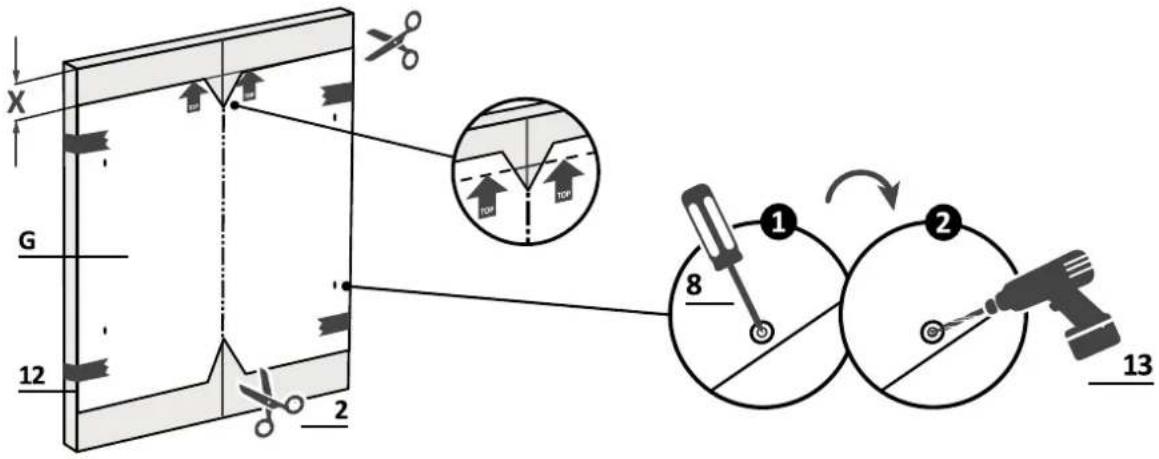

7.8 Paneeli ettevalmistamine

1.

Mõõtke kaugus külgnevate uste ülemise serva ja nõudepesumasina vahel;

Kandke mõõt üle köögipaneelile ja tähista keskpunkt;

3.

Kandke puurimisšabloon peale ja järgige antud juhiseid;

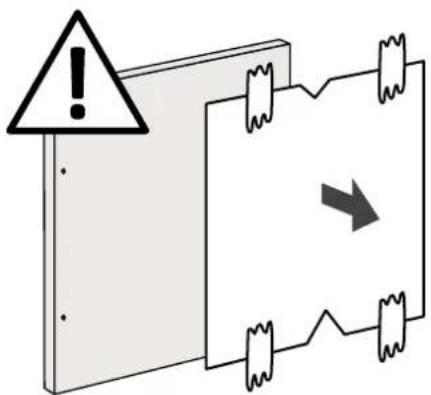

Eemaldage mall ja kinnitage tarvikud.

⚠ TÄHELEPANU: Vältige, et kruvide pead ulatuksid välja paneeli tagaküljel käepideme paigaldamisel.

7 Nõudepesumasina paigaldusjuhised

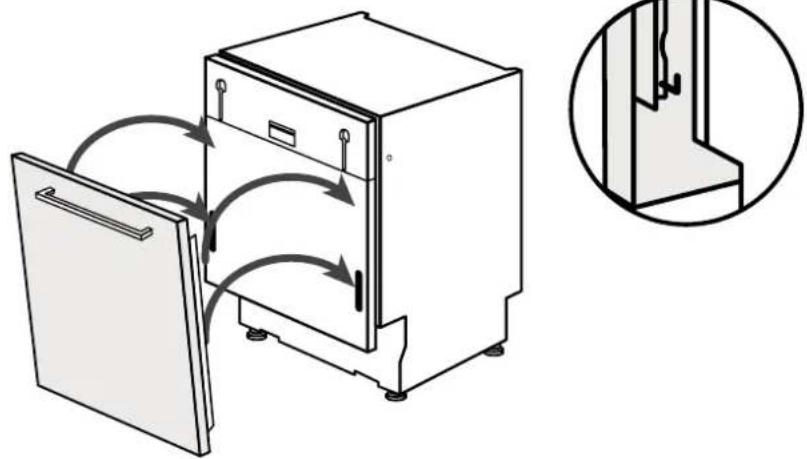

7.9 Paneeli paigaldamine

1.

Kinnitage paneel nõudepesumasinale;

Kinnitage paneel nõudepesumasina alumisele osale;

3.

Kinnitage paneel nõudepesumasina ülemisele osale;

Avage nõudepesumasina uks, hoides all köögipaneeli alumist osa, seejärel keerake alumised kruvid lahti;

Veenduge, et paneel on täielikult sisse lükatud; kinnitage köögipaneel nõudepesumasinale kaasasolevate kruvidega.

7 Nõudepesumasina paigaldusjuhised

⚠ TÄHELEPANU: Ühendage nõudepesumasin nüüd vee- ja elektrivõrguga, järgides juhiseid peatükis 8.

7.10 Masina kinnitamine kööki

Juhised nõudepesumasina kinnitamiseks külgnevate kappide küljele.

⚠ HOIATUS: Kui te ei saa nõudepesumasinat külg-suunas kinnitada, kasutage kaasasolevaid kronsteine ja kinnitage see tööpinnale; olge ettevaatlik, kui tööpinna materjal ei ole puit.

8 Ühendus vee- ja elektrivõrguga

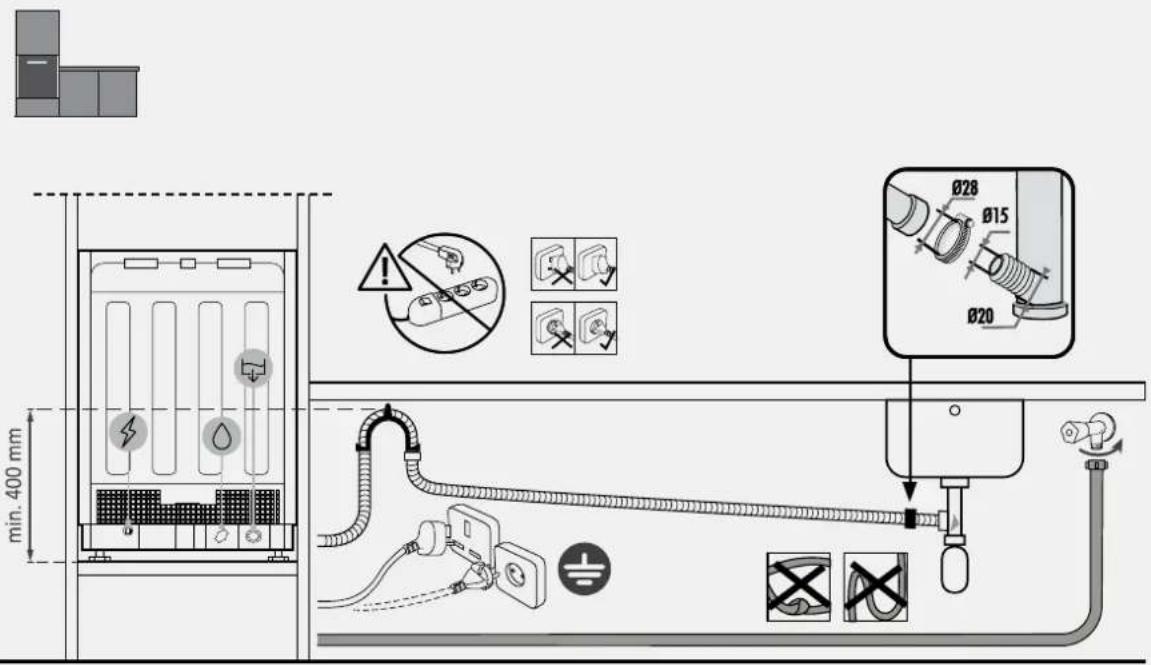

8.1 Ühendusskeem

Veerule paigaldamise skeem

HOIATUS: Veenduge, et veesurve oleks vahemikus 0,08 kuni 1 Mpa.

8.2 Ohutusseadmed

Kõik nõudepesumasinad on varustatud ülevoolu turvaseadmega, mis rikete korral, kui veetase ületab normi, peatab automaatselt vee sisselaskmise ja/või juhib üleliigse vee ära.

Lisateabe saamiseks vaadake kasutusjuhendit.

Kasutajale üleandmine

9

Paigaldamise lõpus:

• Teavitage kasutajat olulistest funktsioonidest;
• Teavitage kasutajat kõigist ohutuks kasutamiseks ja käsitsemiseks olulistest aspektidest;
• Edastage kasutajale tarvikud ja kasutus- ning paigaldusjuhised hoolikaks säilitamiseks.

Paigaldamise lõppedes eemaldage kaitsekile, teip ja kõik muud pakkematerjalid ning võtke nõudepesumasina seest välja kaasasolevad tarvikud.

Märkus: Toote tegelik välimus sõltub valitud mudelist.

Nõudepesumasina lahtivõtmine

10

• Lülitage toode välja elektri- ja veevarustusest;
• Keerake lahti kinnituskruvid;
• Tõstke toodet veidi ja tõmmake see täielikult välja;
• See toode ei kahjusta mööblit, mida saab kasutada ka uue seadmega.
