Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Candy
Modelis	CI 4B4F1A
Aukštis (reguliuojamas)	818 - 898 mm
Plotis	600 mm
Gylis	570 mm
Svoris	Maždaug 45 kg
Elektros maitinimas	230 V ~ 50 Hz
Vandens slėgis	0,08 - 1 MPa
Pagrindinės funkcijos	Plovimo programos, džiovinimas, apsauga nuo perpildymo
Saugumas	Apsauga nuo perpildymo, vaikų sauga
Montavimas	Įmontuojama, reikia kvalifikuoto techniko
Priežiūra ir valymas	Reguliariai valykite filtrus ir tikrinkite purškimo rankas
Bendra informacija	Instrukcija prieinama keliomis kalbomis, garantija pagal sąlygas

Dažnai užduodami klausimai - CI 4B4F1A CANDY

Kaip tinkamai sumontuoti Candy CI 4B4F1A indaplovę?

Montavimą turi atlikti kvalifikuotas technikas, laikydamasis galiojančių įstatymų ir gamintojo instrukcijų. Prieš bet kokius veiksmus atjunkite prietaisą ir nuimkite pakuotę. Vykdykite aukščio, kojelių, nuolydžio ir skydelio tvirtinimo reguliavimo veiksmus, aprašytus instrukcijoje.

Koks minimalus ir maksimalus indaplovės aukščio reguliavimas?

Minimalus aukštis yra 818 mm, o maksimalus - 898 mm. Atstumas tarp virtuvės durų ir grindų turi būti atitinkamai sureguliuotas nuo 90 iki 200 mm pagal pasirinktą aukštį.

Koks vandens slėgis reikalingas veikimui?

Vandens slėgis turi būti tarp 0,08 MPa ir 1 MPa. Prieš prijungdami indaplovę prie tinklo, įsitikinkite, kad slėgis yra šiame diapazone.

Ką daryti, jei vanduo perpildo?

Indaplovėje yra apsaugos nuo perpildymo įtaisas, kuris automatiškai sustabdo vandens tiekimą ir (arba) pašalina perteklių, jei viršijamas normalus lygis. Jei problema išlieka, susisiekite su klientų aptarnavimo tarnyba.

Kaip paruošti virtuvės skydelį montavimui?

Išmatuokite atstumą tarp gretimų durų viršutinio krašto ir indaplovės, perkelkite šį matavimą ant skydelio, uždėkite pateiktą gręžimo šabloną ir sekite instrukcijas. Vengite, kad varžtų galvutės neišsikištų už skydelio galinės pusės montuojant rankeną.

Ar galiu montuoti indaplovę po kaitlente?

Ne, griežtai nerekomenduojama montuoti indaplovės po kaitlente, nes tai gali kelti saugumo pavojų. Padėkite ją sausoje, gerai vėdinamoje vietoje, atokiai nuo šilumos šaltinių.

Ar privaloma kreiptis į profesionalą dėl montavimo?

Taip, montavimą turi atlikti kvalifikuotas technikas, išmanantis ir laikantis galiojančių įstatymų. Netinkamas montavimas gali sukelti žalą ar sužalojimus ir panaikinti garantiją.

Kaip išmontuoti indaplovę po montavimo?

Norėdami išmontuoti indaplovę, atjunkite ją nuo elektros ir vandens tinklų, atsukite tvirtinimo varžtus, tada šiek tiek pakelkite gaminį, kad visiškai jį ištrauktumėte. Baldas nepažeidžiamas ir gali būti naudojamas iš naujo.

Kaip pritvirtinti virtuvės skydelį prie indaplovės?

Pirmiausia pritvirtinkite skydelį prie indaplovės apatiniais ir viršutiniais varžtais pagal instrukcijas. Atidarykite dureles, laikydami apatinę skydelio dalį, atsukite apatinius varžtus, tada galutinai pritvirtinkite skydelį pateiktais varžtais.

Kokią periodinę priežiūrą rekomenduojama atlikti?

Rekomenduojama reguliariai valyti filtrus ir purškimo rankas, kad būtų užtikrintas efektyvus plovimas. Taip pat patikrinkite tarpiklių ir žarnų būklę. Išsamesnės informacijos ieškokite naudojimo instrukcijoje.

NAUDOJIMO INSTRUKCIJA CI 4B4F1A CANDY

Ši montavimo instrukcija skirta virtuvės gamintojams, kurie integruos šiuos produktus. Siekiant saugumo ir geriausių rezultatų, atidžiai perskaitykite šią instrukciją, įskaitant saugos nurodymus, ir laikykite ją ateities reikmėms. Prieš tęsdami montavimą, užsirašykite serijinį numerį, nes jis gali prireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pažeidimų ir kilus abejonių prieš naudojimą pasitarkite su techniku. Visada laikykite visą pakuotės medžiagą vaikams nepasiekiamoje vietoje.

Pastaba: Šiame dokumente pateiktos savybės ir vaizdai yra tik informacinio pobūdžio ir gali būti pakeisti be įspėjimo.

Turinys

1 Saugos įspėjimai dėl įdiegimo p.2-3

2 Kur įrengti indaplovę p.3

3 Indaplovės matmenys p.4-5

4 Diegimo vaizdo įrašas žingsnis po žingsnio p.6

5 Įrankiai diegimui p.6

6 Montavimo matmenys p.7

7 Indaplovės įrengimo nurodymai p.8 - 17

7.1 Garų juostelės montavimas 7.2 Aukščio reguliavimas 7.3 Galinės kojos reguliavimas 7.4 Priekinių kojelių aukščio reguliavimas 7.5 Pasvirimo reguliavimas 7.6 Įdėjimas į integruotą skyrių 7.7 Priekinių kojų tvirtinimas 7.8 Skydelio paruošimas 7.9 Skydelio montavimas 7.10 Mašinos tvirtinimas prie virtuvės

8 Jungtis prie vandens ir elektros tinklo p.18 - 19

8.1 Jungimo schema 8.2 Saugos įtaisai

9 Pristatymas vartotojui p.19

10 Indaplovės išmontavimas p.19

1 Saugumo įspėjimai dėl įdiegimo

Perskaitykite šias instrukcijas prieš pradėdami gaminio montavimą. Jūsų saugumas mums labai svarbus. Prieš naudodami gaminį, atidžiai perskaitykite šią informaciją.

• Montavimą turi atlikti kvalifikuotas technikas, kuris žino ir laikosi galiojančių šalies, kurioje vykdoma montavimo procedūra, įstatymų bei gamintojo nurodymų;
• Jei reikia gamintojo pagalbos norint pašalinti dėl neteisingo įrengimo kilusias problemas, tokia pagalba neįtraukiama į garantiją;
• Pašalinkite pakuotės medžiagas prieš įjungdami prietaisą;
• Išpakavę produktą, įsitikinkite, kad jis nėra pažeistas. Jei pastebėjote problemų, susisiekite su techninės pagalbos centru prieš pradėdami montavimą ir nejunkite jo prie elektros tinklo;
• Sugedęs produktas gali sukelti trumpąjį jungimą, elektros smūgį, gaisrą ir kitus pavojus;
• Patikrinkite, ar pakuotėje yra priedų ar papildomų medžiagų (maišeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
• Netinkamas įrengimas gali sukelti žalą ar sužalojimus žmonėms, gyvūnams ar daiktams. Gamintojas neatsako už tokią žalą ar sužalojimus;
• Saugus naudojimas garantuojamas tik tuo atveju, jei įrengimas buvo atliktas teisingai pagal šias instrukcijas. Netinkamo įrengimo atveju atsakomybė tenka montuotojui; • Diegiant prietaisas neturi būti prijungtas prie elektros tinklo;
• Rekomenduojama montuojant mūvėti apsaugines pirštines, kad būtų išvengta pjūvių;
• Netinkamos instaliacijos, prietaiso klastojimo ar netinkamo prijungimo atveju produkto garantija netenka galios;
• Įsitikinkite, kad po įmontavimo produkto maitinimo laidas nebūtų prieinamas;
• Sumontavus kabelis neturi liestis su judančiomis virtuvės komponentų dalimis (pvz., stalčiumi) ir neturi būti veikiamas mechaninių jėgų;
• Pristatydamas gaminį galutiniam vartotojui, technikas turi įsitikinti, kad jis buvo tinkamai įdiegtas;
• Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiškai sumontuotas. Priešingu atveju gali kilti elektros pavojus.
• Būkite atsargūs transportuodami, gaminys yra sunkus.
• Prieš pradėdami montavimą, patikrinkite visus integruotos ertmės matmenis, palygindami juos su instrukcijomis šiame vadove. Atkreipkite dėmesį, kad galima sulyginti duris su kitais baldais, net jei jos yra aukštesnės nei valdymo skydelis.
• Įsitikinkite, kad montavimo vieta yra stabili ir tvirta.
• Užklijuokite apsauginę plėvelę iš montavimo rinkinio po stalviršiu ir ant aplinkinių baldų. Ši plėvelė saugo baldus nuo drėgmės.
• Būkite atsargūs atidarydami ir uždarydami gaminį.
• Netinkamas montavimas gali sukelti gaminio apvirtimą.
• Gaminys turi būti lygus, kad tinkamai veiktų, kitaip durys tinkamai neužsidarys, o karšti garai išeis į išorę.

Kur įrengti indaplovę

2

• Įdiekite ir naudokite šį gaminį uždaroje, uždengtoje, sausoje ir gerai vėdinamoje aplinkoje.
• Neįrenkite gaminio atvirose vietose, kuriose jis būtų veikiamas oro sąlygų.
• Sumontuokite gaminį netoli elektros lizdo.
• Naudokite gaminį tik tuo atveju, jei jis yra įmontuotas, kitaip kyla sužalojimo ir nudegimo pavojus;
• Nedėkite indaplovės po kaitlente;
• Negalima įrengti gaminio šalia šilumos šaltinių (radiatorių, krosnių ir kt.);
• Nedėkite gaminio ant kilimų ar panašių paviršių;
• Padėkite gaminį ant švaraus, lygaus ir tvirto paviršiaus;

3 Indaplovės matmenys

Matmenys mm

Produkto priekinis aksonometrinis vaizdas

Priekinis produkto aksonometrinis vaizdas su virtuvės durelėmis

⚠ DĖMESIO: jei virtuvės skydas sveria daugiau nei 9 kg, kreipkitės į techninę pagalbą.

Matmenys mm

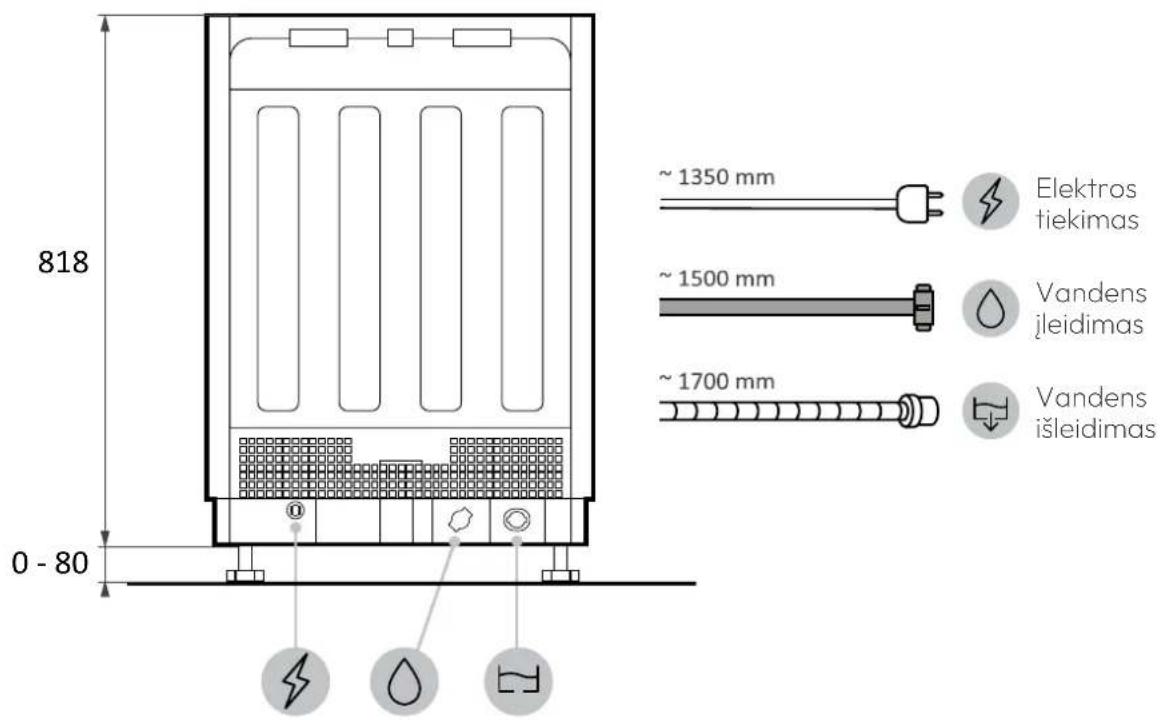

Vaizdas iš galo

Šoninis vaizdas

4 Įdiegimo vaizdo įrašas žingsnis po žingsnio

Galite peržiūrėti gaminio diegimo vaizdo įrašą nuskaitydami QR kodą:

arba spustelėję šią nuorodą

5 Įrankiai diegimui

Reikalingi įrankiai

Įrankiai, pateikiami su gaminiu

Matmenys mm

Aksonometrinis vaizdas

A

DĖMESIO: Minimalus indaplovės aukštis yra 818 mm; tokiu atveju atstumas tarp virtuvės durelių ir grindų turi būti nuo 90 iki 120 mm. Jei indaplovė pakelta (maks. 898 mm), atstumas tarp durelių ir grindų turi proporcingai padidėti iki 170–200 mm.

7 Indaplovės įrengimo nurodymai

7.1 Garų juostelės montavimas

Užklijuokite juostą po stalviršiu ir šonams šalia esančių spintelių

1.

2.

7.2 Aukščio reguliavimas

Pakreipkite indaplovę pakeldami galinę dalį apie 10 cm

7.3 Galinės kojos reguliavimas

Reguliuokite galinės kojelės aukštį iš priekio, kaip nurodyta.

7 Indaplovės įrengimo nurodymai

7.4 Priekinių kojelių aukščio reguliavimas

Veikti tiesiogiai priekinėse kojelėse. Jei reikia, šiek tiek pakelkite indaplovę.

Išlyginkite indaplovę vertikalioje ir horizontalioje plokštumoje.

7.6 Įdėjimas į įmontuojamą skyrių

Įdėkite indaplovę į įmontuojamą skyrių ir patikrinkite matmenis bei nuokrypius.

7.7 Priekinių kojų tvirtinimas

Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui bėgant neišsilaikytų. Šią operaciją galima atlikti ir po virtuvės panelės pritvirtinimo.

7 Indaplovės įrengimo nurodymai

7.8 Skydelio paruošimas

1.

Išmatuokite atstumą tarp gretimų durelių viršutinio krašto ir indaplovės;

Perkelkite matmenį ant virtuvės skydelio ir pažymėkite centrą.

3.

Uždėkite gręžimo šabloną ir vykdykite pateiktas instrukcijas;

7.8 Skydelio paruošimas

4.

Nuimkite šabloną ir pritvirtinkite priedus.

⚠ DĖMESIO: Venkite, kad varžtų galvutės išlįstų už galinės skydelio pusės montuojant rankeną.

Prijunkite skydelį prie indaplovės;

Prikalkite skydelį prie indaplovės apatinės dalies;

3.

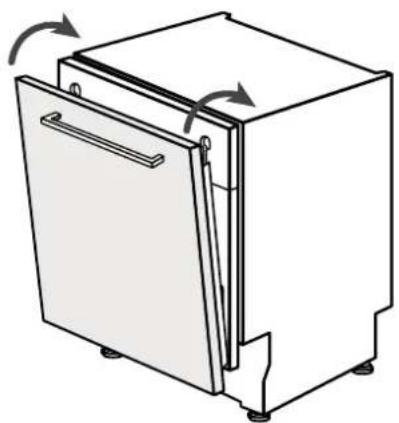

Prikalkite skydelį prie indaplovės viršutinės dalies;

Atidarykite indaplovės duris, laikydami virtuvės skydelio apatinę dalį, tada atsukite apatinius varžtus;

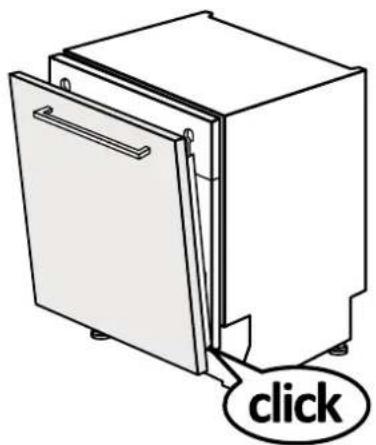

Įsitikinkite, kad skydelis yra pilnai įstatytas; pritvirtinkite virtuvės skydelį prie indaplovės naudodami pridėtus varžtus.

7 Indaplovės įrengimo nurodymai

⚠ DĖMESIO: Dabar prijunkite indaplovę prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

7.10 Mašinos tvirtinimas prie virtuvės

Instrukcijos, kaip pritvirtinti indaplovę prie gretimų spintelių šono.

⚠ ĮSPĖJIMAS: Jei negalite pritvirtinti indaplovės šonu, naudokite pridedamus laikiklius ir pritvirtinkite ją prie stalviršio; būkite atsargūs, jei stalviršio medžiaga nėra mediena.

8 Jungtis prie vandens ir elektros tinklo

8.1 Jungimo schema

Montavimo schemos stulpeliui

⚠️ ĮSPĖJIMAS: Įsitikinkite, kad vandens slėgis yra tarp 0,08 Mpa ir 1 Mpa.

8.2 Saugos įtaisai

Visos indaplovės turi apsaugą nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normą, automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

Išsamesnės informacijos rasite Vartotojo vadove.

Pristatymas vartotojui

9

Įdiegimo pabaigoje:

• Informuokite vartotoją apie pagrindines funkcijas;
• Informuokite vartotoją apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
• Pristatykite vartotojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidžiai saugoti.

Idiegimo pabaigoje nuimkite apsauginę plėvelę, juostą ir visas kitas pakuotes bei išimkite pridedamus priedus iš indaplovės.

Pastaba: Tikroji produkto išvaizda priklauso nuo pasirinkto modelio.

Indaplovės išmontavimas

10

• Atjunkite gaminį nuo elektros ir vandens tiekimo;
• Išsukite tvirtinimo varžtus,
• Šiek tiek pakelkite gaminį ir visiškai jį ištraukite;
• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.
