Vrsta izdelka	Vgradni pomivalni stroj
Znamka	Candy
Model	CI 4B4F1A
Višina (nastavljiva)	818 - 898 mm
Širina	600 mm
Globina	570 mm
Teža	Približno 45 kg
Električni napajalnik	230 V ~ 50 Hz
Tlak vode	0,08 - 1 MPa
Glavne funkcije	Programi pomivanja, sušenja, preprečevanje prelivanja
Varnost	Zaščita pred prelivanjem, otroška varnost
Namestitev	Vgradna, potrebuje usposobljenega tehnika
Vzdrževanje in čiščenje	Redno čistite filtre in preverjajte pršilne roke
Splošne informacije	Navodila so na voljo v več jezikih, garancija v skladu s pogoji

Pogosto zastavljena vprašanja - CI 4B4F1A CANDY

Kako pravilno namestiti pomivalni stroj Candy CI 4B4F1A?

Namestitev mora opraviti usposobljen tehnik, ki upošteva veljavne zakone in navodila proizvajalca. Pred vsakim posegom izključite napravo in odstranite embalažo. Sledite korakom za nastavitev višine, nog, naklona in pritrditve plošče, opisanim v navodilih.

Kakšna sta minimalna in maksimalna nastavitev višine pomivalnega stroja?

Minimalna višina je 818 mm, maksimalna pa 898 mm. Razdalja med kuhinjskimi vrati in tlemi mora biti ustrezno prilagojena, med 90 in 200 mm, odvisno od izbrane višine.

Kakšen tlak vode je potreben za delovanje?

Tlak vode mora biti med 0,08 MPa in 1 MPa. Pred priključitvijo pomivalnega stroja na omrežje se prepričajte, da je tlak v tem območju.

Kaj storiti v primeru prelivanja vode?

Pomivalni stroj je opremljen z varnostno napravo proti prelivanju, ki samodejno ustavi dovod vode in/ali odvaja presežek, če normalna raven presežena. Če težava ne izgine, kontaktirajte službo za pomoč uporabnikom.

Kako pripraviti kuhinjsko ploščo za namestitev?

Izmerite razdaljo med zgornjim robom sosednjih vrat in pomivalnim strojem, to meritev prenesite na ploščo, uporabite priloženo šablono za vrtanje in sledite navodilom. Pri nameščanju ročaja pazite, da glave vijakov ne štrlijo na zadnji strani plošče.

Ali lahko pomivalni stroj namestim pod kuhalno ploščo?

Ne, namestitev pomivalnega stroja pod kuhalno ploščo je strogo odsvetovana, saj lahko predstavlja varnostno tveganje. Postavite ga na suho in dobro prezračeno mesto, stran od virov toplote.

Ali je obvezno najeti strokovnjaka za namestitev?

Da, namestitev mora opraviti usposobljen tehnik, ki pozna in upošteva veljavne zakone. Nepravilna namestitev lahko povzroči škodo ali poškodbe in razveljavi garancijo.

Kako razstaviti pomivalni stroj po namestitvi?

Za razstavitev pomivalnega stroja ga izključite iz električnega in vodovodnega omrežja, odvijte pritrdilne vijake, nato rahlo dvignite izdelek, da ga popolnoma odstranite. Ohišje ni poškodovano in ga je mogoče ponovno uporabiti.

Kako pritrditi kuhinjsko ploščo na pomivalni stroj?

Najprej pritrdite ploščo na pomivalni stroj s spodnjimi in zgornjimi vijaki v skladu z navodili. Odprite vrata, medtem ko držite spodnji del plošče, odvijte spodnje vijake, nato dokončno pritrdite ploščo s priloženimi vijaki.

Katera so priporočena redna vzdrževalna opravila?

Priporočljivo je redno čiščenje filtrov in pršilnih rok za zagotovitev učinkovitega pomivanja. Preverite tudi stanje tesnil in cevi. Za podrobnosti si oglejte navodila za uporabo.

NAVODILA ZA UPORABO CI 4B4F1A CANDY

8.1 Shema povezav

Ta namestitveni priročnik je namenjen proizvajalcem kuhinj, ki bodo vgrajevali te izdelke. Za zagotovitev varnosti in dosego najboljših rezultatov natančno preberite ta priročnik, vključno z varnostnimi navodili, in ga shranite za prihodnjo uporabo. Pred začetkom namestitve si zabeležite serijsko številko, saj je morda potrebna v primeru popravila. Preverite, ali je med prevozom prišlo do poškodb, in se v primeru dvoma pred uporabo posvetujte s tehnikom. Ves embalažni material vedno hranite izven dosega otrok.

Opomba: Lastnosti in slike, vsebovane v tem dokumentu, so zgolj informativne in se lahko spremenijo brez predhodnega obvestila.

Kazalo

1 Varnostna opozorila za namestitev p.2

2 Kje namestiti pomivalni stroj p.3

3 Dimenzije pomivalnega stroja p.4-5

4 Video z navodili za namestitev korak za korakom p.6

5 Orodja za namestitev p.6

6 Dimenzije za vgradnjo p.7

7 Navodila za namestitev pomivalnega stroja p.8 - 17

7.1 Namestitev parnega traku 7.2 Nastavitev višine 7.3 Nastavitev zadnje noge 7.4 Nastavitev višine sprednjih nog 7.5 Nastavitev nagiba 7.6 Vstavitev v vgradni predal 7.7 Pritrditev sprednjih nog 7.8 Priprava plošče 7.9 Namestitev plošče 7.10 Pritrditev stroja na kuhinjo

8 Priključitev na vodovodno in električno omrežje p.18 - 19

8.1 Priključni načrt 8.2 Varnostne naprave

9 Dostava uporabniku p.19

10 Razstavljanje pomivalnega stroja, str. 19

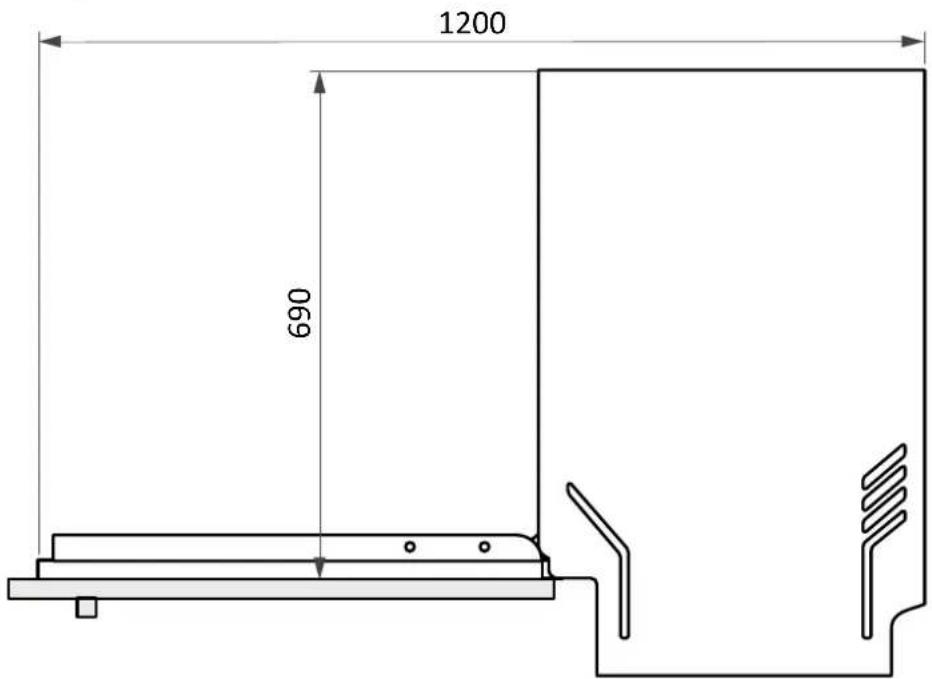

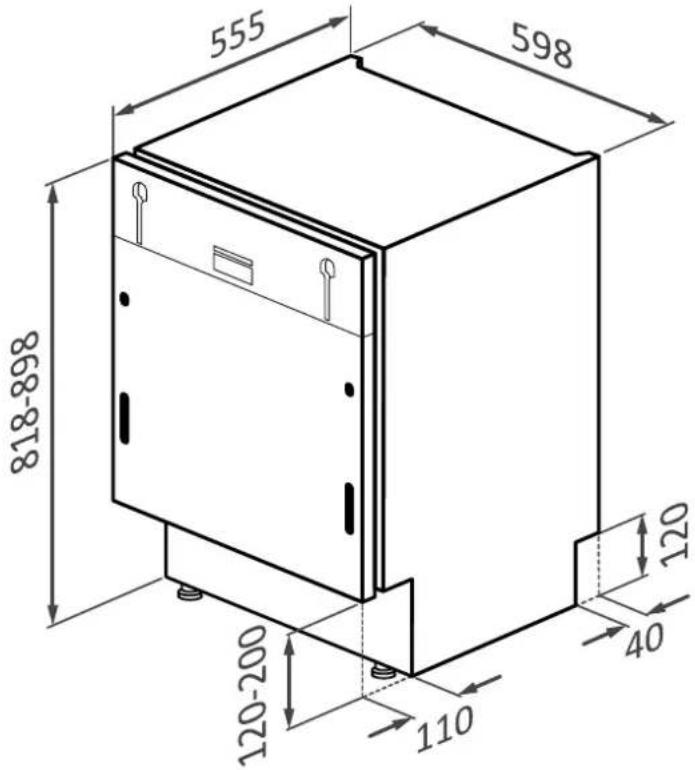

3 Dimenzije pomivalnega stroja

Dimenzije v mm

Sprednji aksonometrični pogled na izdelek

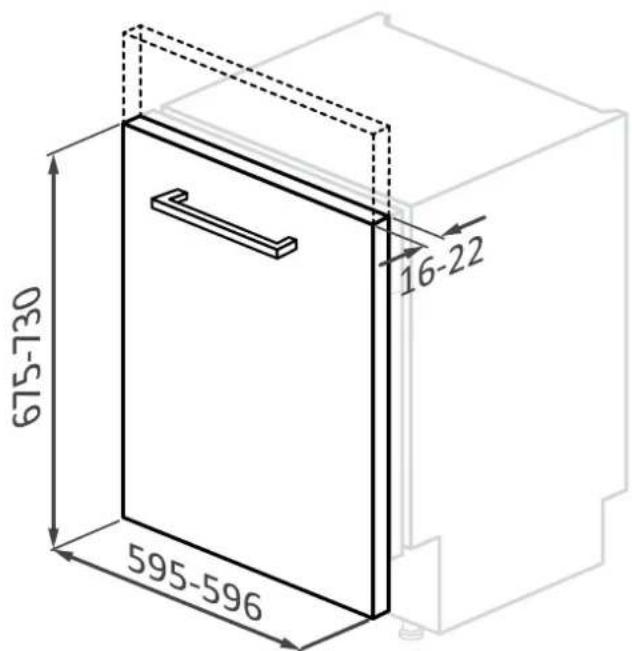

Sprednji aksonometrični pogled z vratci kuhinje

⚠ POZOR: če je kuhinjski panel težji od 9 kg, se obrnite na servis;

Dimenzije v mm

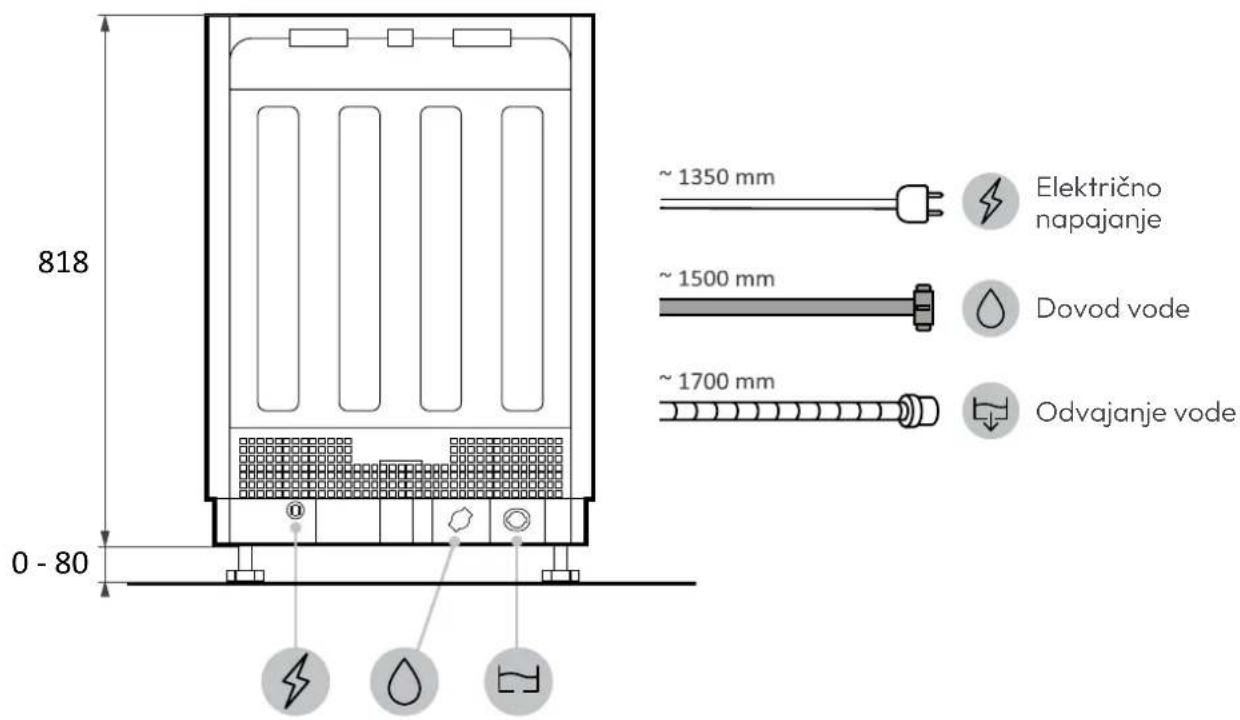

Zadnji pogled

Stranski pogled

4 Video z navodili za namestitev korak za korakom

Namestitveni video si lahko ogledate s skeniranjem QR kode:

ali s klikom na naslednji

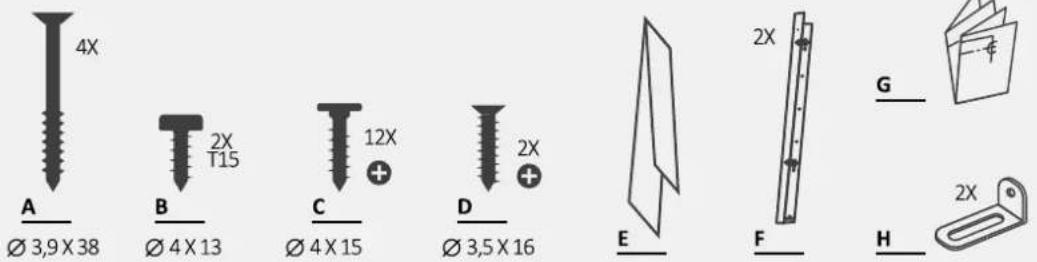

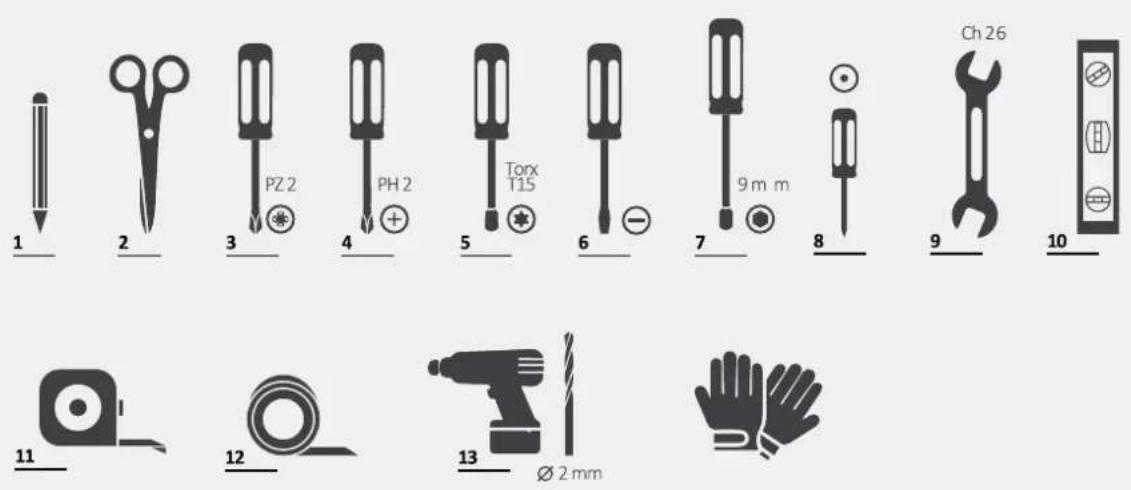

5 Orodja za namestitev

Potrebna orodja

Orodja, ki so priložena izdelku

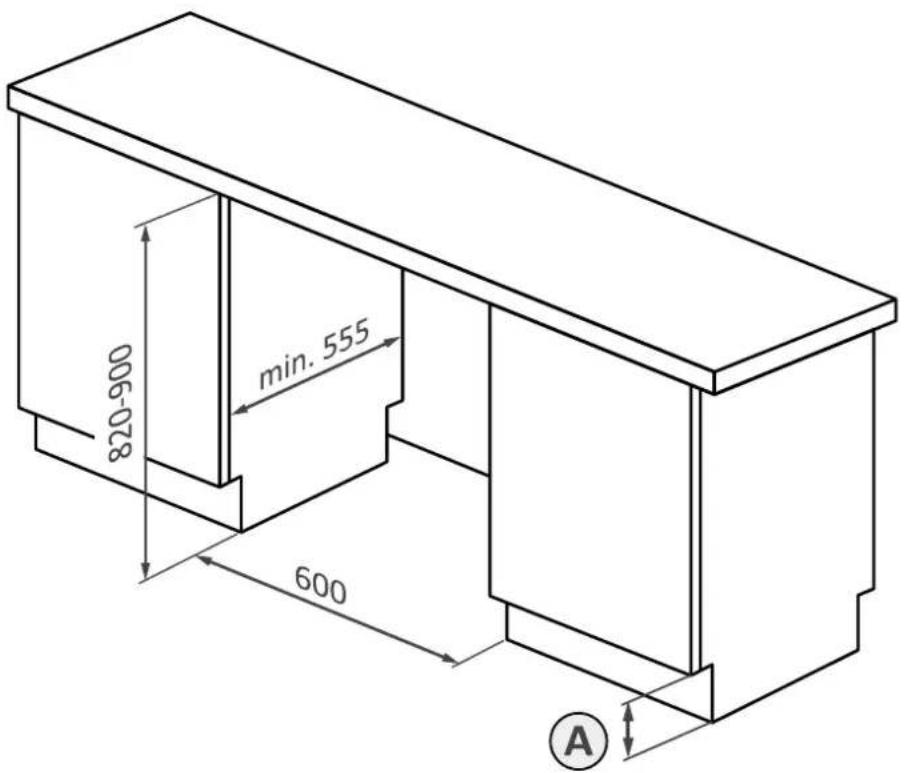

Dimenzije v mm

Aksonometrični pogled

A

7 Navodila za namestitev pomivalnega stroja

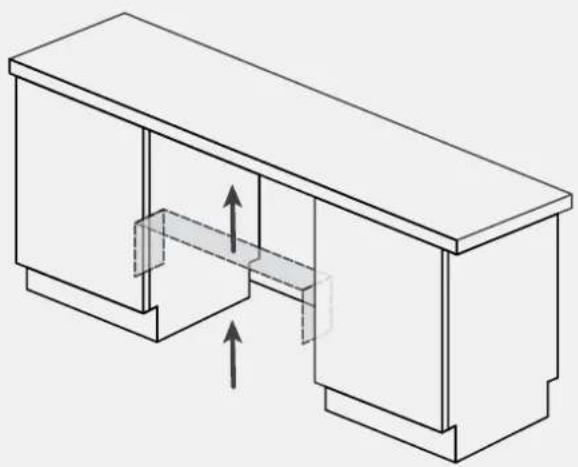

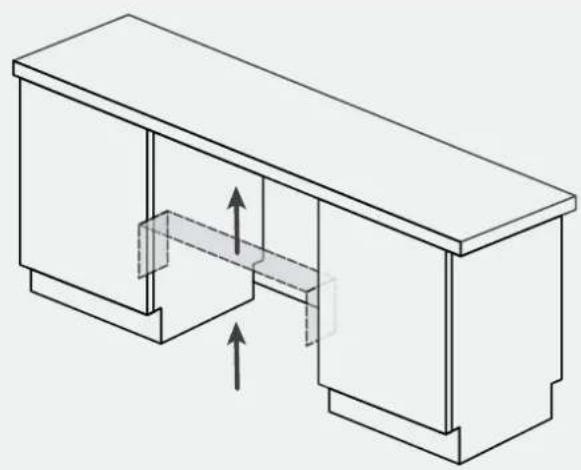

7.1 Namestitev parnega traku

Namestite trak pod delovno ploščo in ob straneh sosednjih omaric.

1.

2.

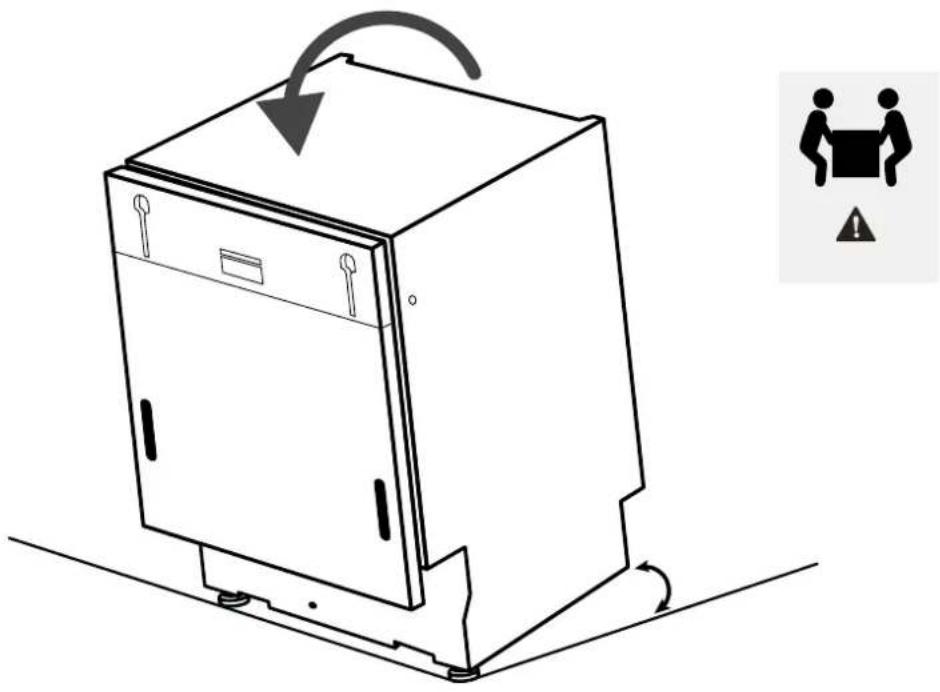

7.2 Nastavitev višine

Nagnite pomivalni stroj tako, da dvignete zadnji del za približno 10 cm.

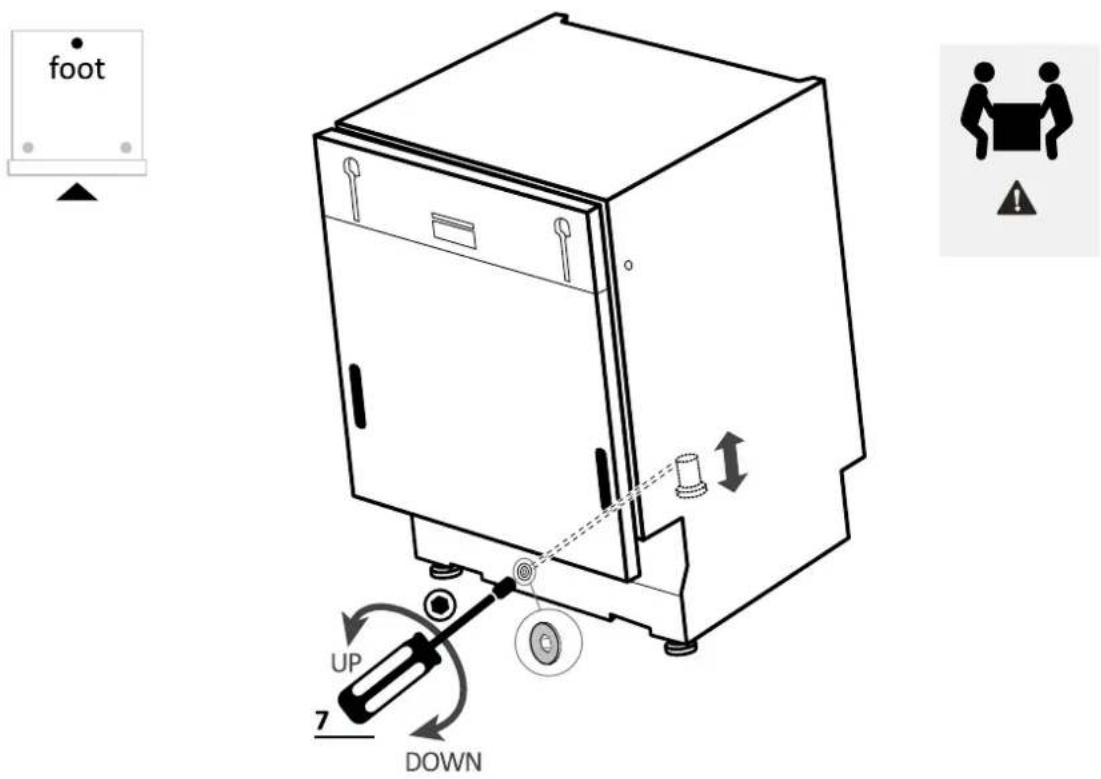

7.3 Nastavitev zadnje noge

Nastavite višino zadnje noge s sprednje strani stroja, kot je prikazano.

7 Navodila za namestitev pomivalnega stroja

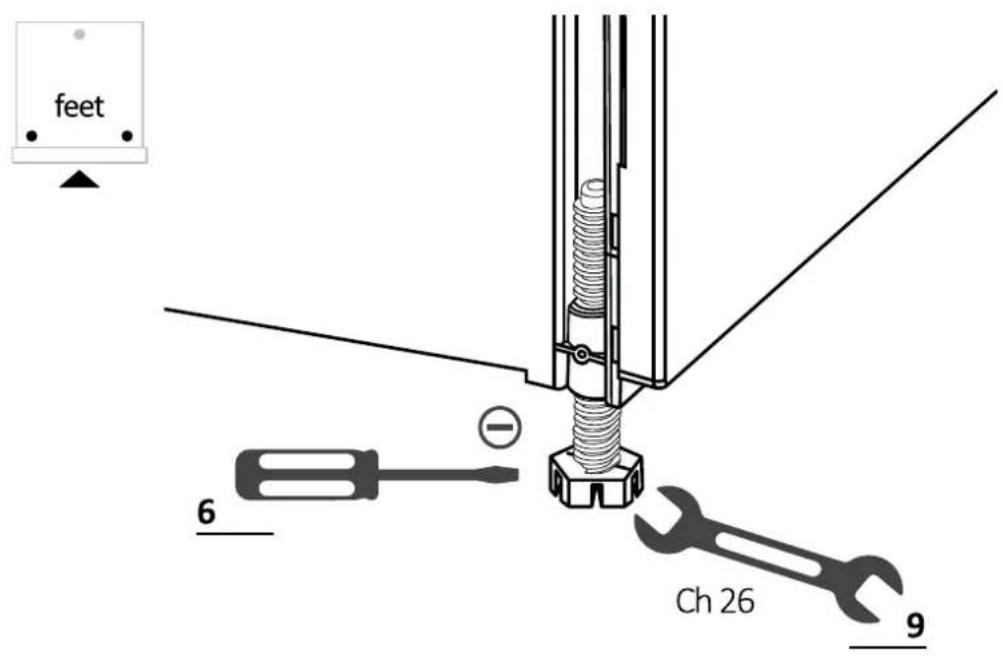

7.4 Nastavitev višine sprednjih nog

Delujte neposredno na sprednje noge. Po potrebi rahlo dvignite pomivalni stroj.

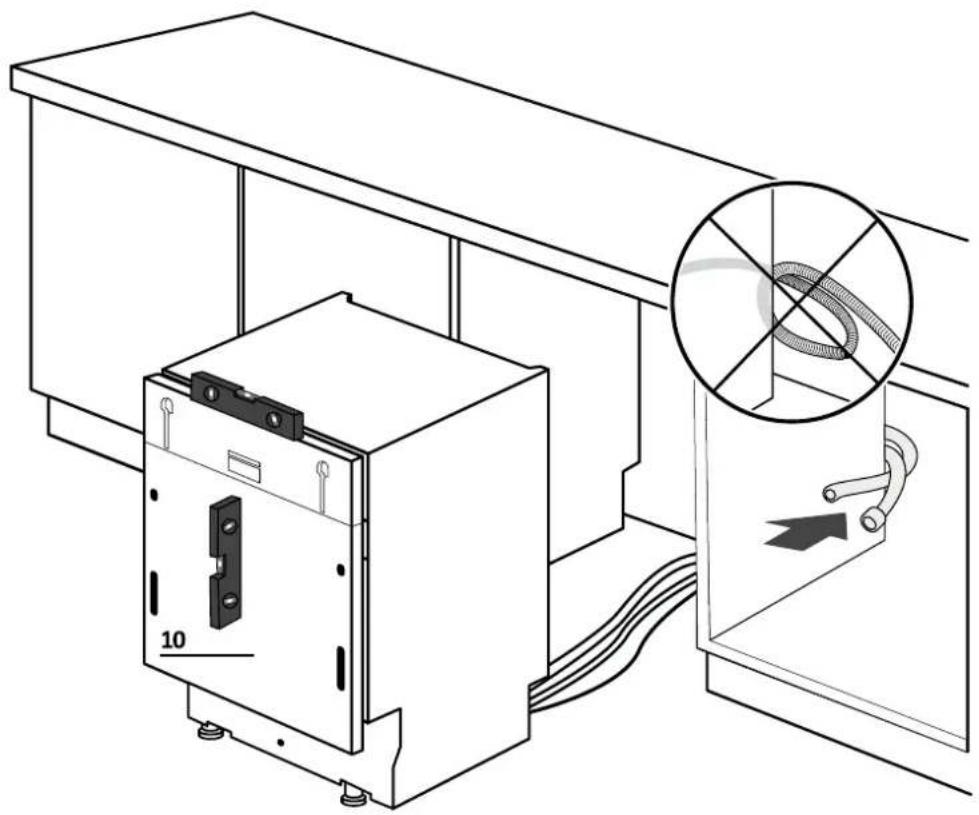

7.5 Nastavitev nagiba

Poravnajte pomivalni stroj v navpični in vodoravni ravnini.

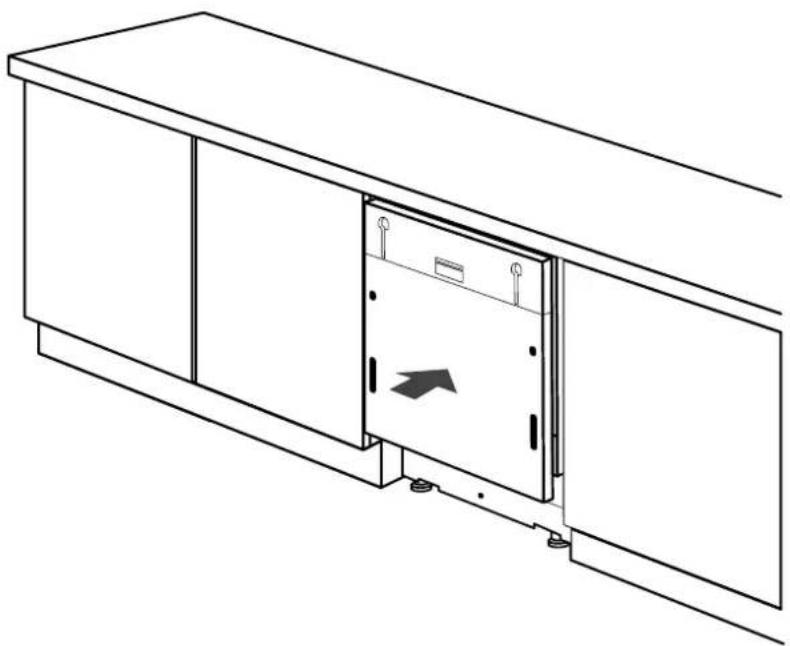

7.6 Vstavitev v vgradni predal

Vstavite pomivalni stroj v vgradno nišo in preverite mere ter tolerance.

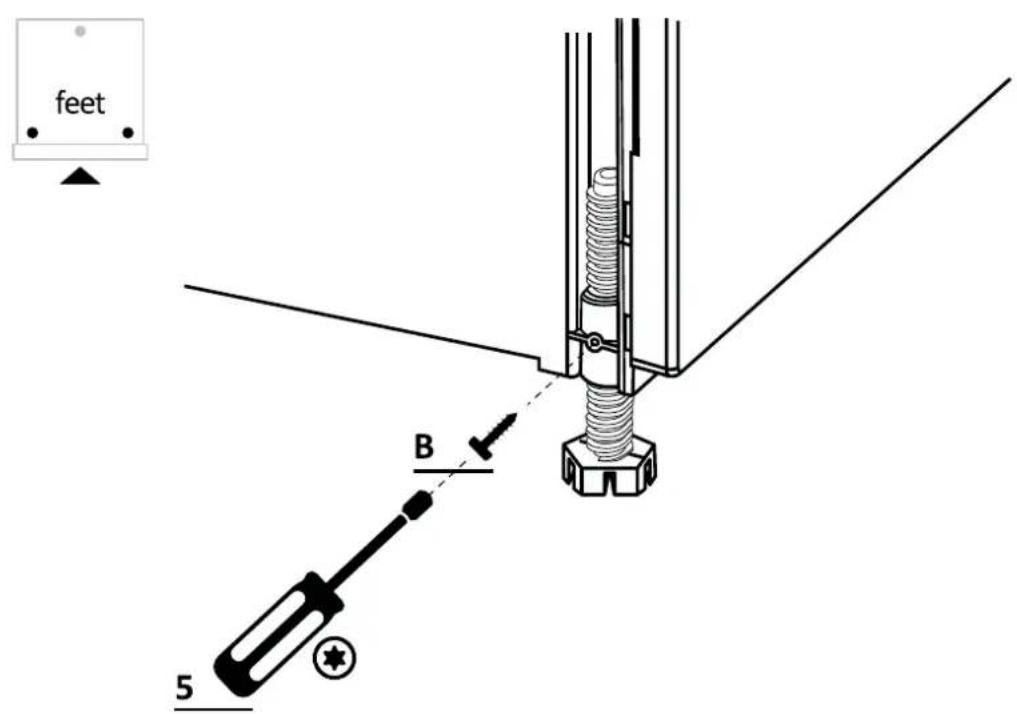

7.7 Pritrditev sprednjih nog

Po preverjanju vseh mer trajno pritrdite sprednje noge, da se sčasoma ne zrahljajo. To dejanje je možno izvesti tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

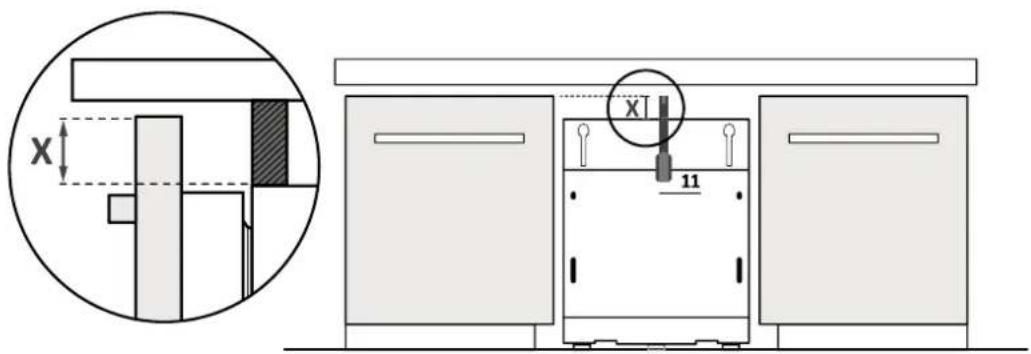

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vratc in pomivalnim strojem;

⚠ POZOR: Preprečite, da bi glave vijakov štrlele iz zadnje strani panela pri nameščanju ročaja;

7 Navodila za namestitev pomivalnega stroja

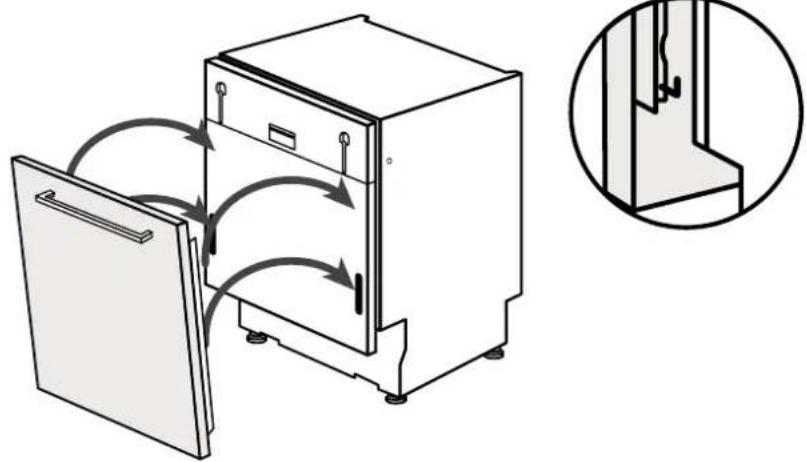

7.9 Namestitev plošče

1.

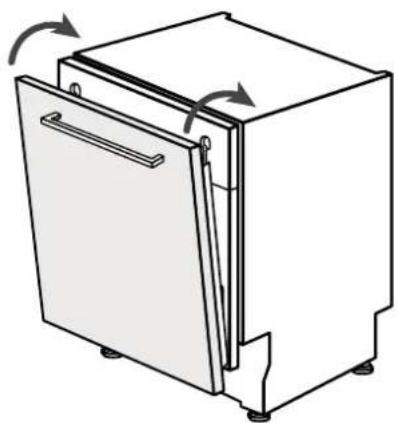

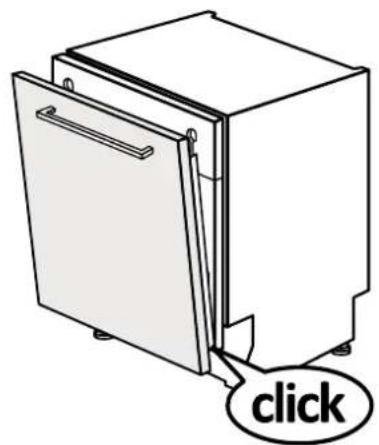

Pripnite panel na pomivalni stroj;

Pritrdite panel na spodnji del pomivalnega stroja;

3.

Pritrdite panel na zgornji del pomivalnega stroja;

Odprite vrata pomivalnega stroja in držite spodnji del kuhinjskega panela, nato odvijte spodnje vijake;

Prepričajte se, da je panel popolnoma vstavljen; pritrdite kuhinjski panel na pomivalni stroj z uporabo priloženih vijakov.

7 Navodila za namestitev pomivalnega stroja

⚠ POZOR: Povežite pomivalni stroj zdaj na vodovodno in električno omrežje, ob upoštevanju navodil v poglavju 8.

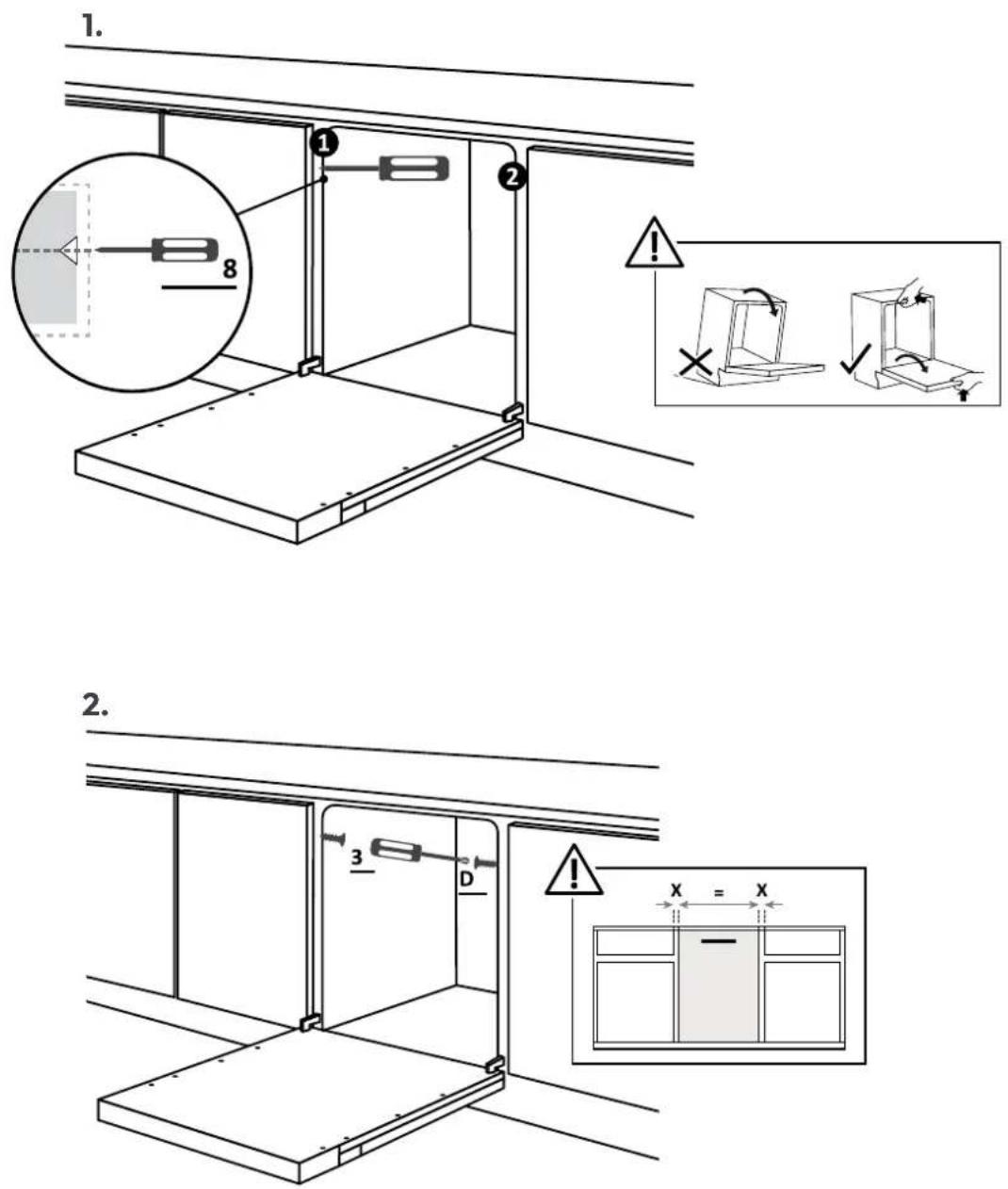

7.10 Pritrditev stroja na kuhinjo

Navodila za pritrditev pomivalnega stroja na stran sosednjih omaric.

8 Priključitev na vodovodno in električno omrežje

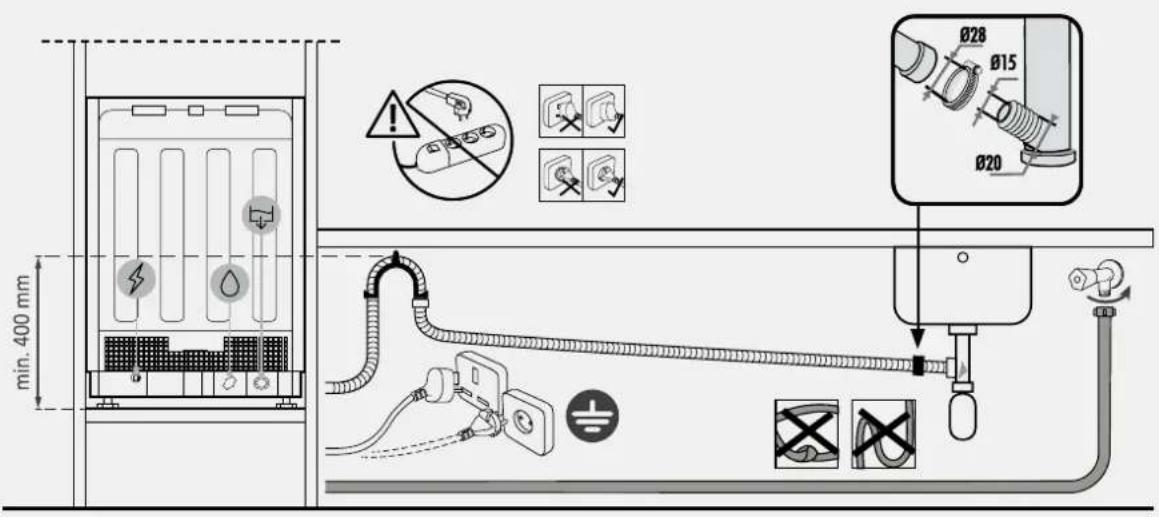

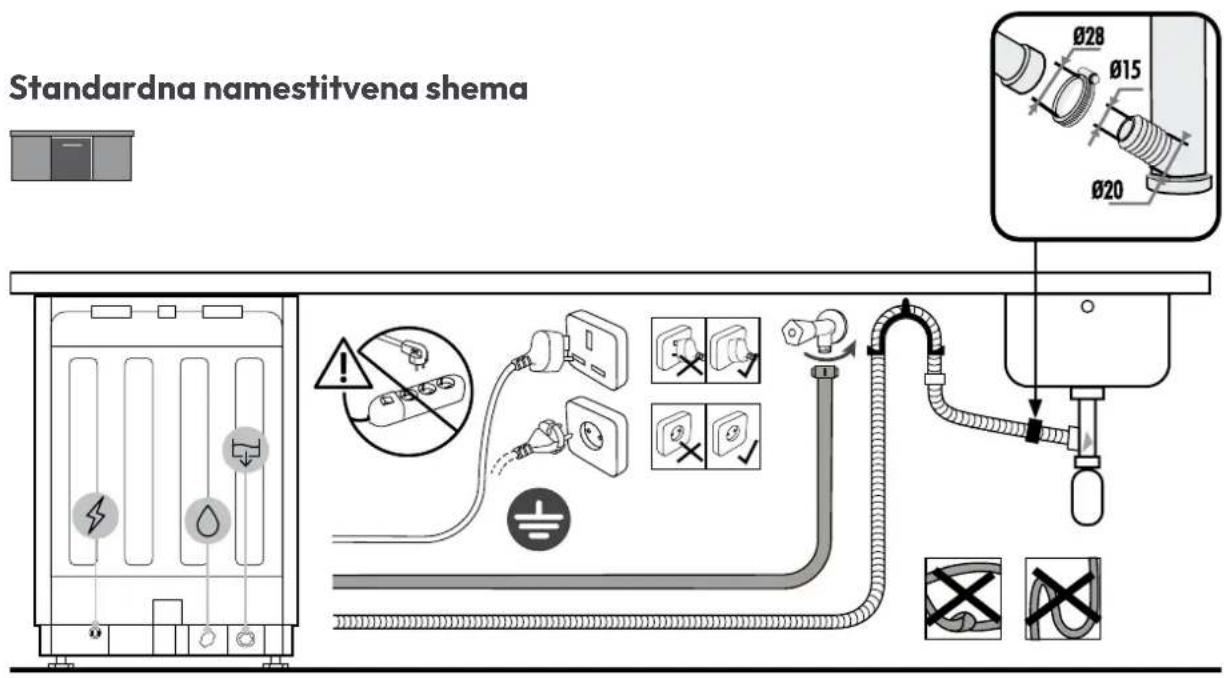

8.1 Shema povezave

Shema vgradnje v stolpec

OPOZORILO: Prepričajte se, da je vodni tlak med 0,08 in 1 Mpa.

8.2 Varnostne naprave

Vsi pomivalni stroji so opremljeni z varnostno napravo proti prelitju, ki v primeru preseganja običajne ravni vode zaradi okvare samodejno ustavi dotok vode in/ali izpusti presežek.

Za več informacij glejte uporabniški priročnik.

Dostava uporabniku

9

Na koncu namestitve:

• Obvestite uporabnika o bistvenih funkcijah;
• Obvestite uporabnika o vseh pomembnih vidikih varne uporabe in ravnanja;
• Uporabniku izročite dodatke ter navodila za uporabo in montažo za skrbno hrambo.

Po končani namestitvi odstranite zaščitno folijo, trak in vse druge embalažne materiale ter iz notranjosti pomivalnega stroja odstranite priložene dodatke.

Opomba: Dejanski videz izdelka je odvisen od izbranega modela.

Razstavljanje pomivalnega stroja

10

• Odklopite izdelek iz električnega in vodovodnega omrežja;
• Odvijte vijake za pritrditev;
• Rahlo dvignite izdelek in ga popolnoma izvlecite;
• Ta izdelek ne poškoduje pohištva, ki ga je mogoče uporabljati tudi z novim aparatom.

Primenite zaštitnu traku ispod radne ploče in na bočne stranice sosednjega pohištva;

1.

1.

7.7 Pritrditev sprednjih nog

Ko preverite vse mere, trajno pritrdite sprednje nogice, da se sčasoma ne zrahljajo. To lahko storite tudi po namestitvi kuhinjskega panela.

7 Navodila za namestitev pomivalnega stroja

7.8 Priprava plošče

1.

Izmerite razdaljo med zgornjim robom sosednjih vrat in pomivalnim strojem;

8 Priključek na vodovodno in električno omrežje
