CI 4B4F0A-80 - Indaplovė CANDY - Nemokama naudojimo instrukcija

Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Candy
Modelis	CI 4B4F0A-80
Matmenys (A x P x G)	818-898 x 598 x 555 mm
Reguliuojamas aukštis	Taip, nuo 818 iki 898 mm
Maksimalus durų skydo svoris	9 kg
Elektros maitinimas	220-240 V ~ 50/60 Hz (standartinis įvertinimas)
Maitinimo laido ilgis	Maždaug 1350 mm
Vandens tiekimo žarnos ilgis	Maždaug 1500 mm
Išleidimo žarnos ilgis	Maždaug 1700 mm
Vandens slėgis	0,08 - 1 MPa (0,8 - 10 bar)
Talpa	12-14 vietų (standartinis šio tipo įvertinimas)
Pagrindinės funkcijos	Plovimas, džiovinimas, įvairios programos
Sauga	Automatinis apsaugos nuo perpildymo įtaisas
Montavimas	Įmontuoti, reikalingas kvalifikuotas specialistas
Priežiūra	Reguliariai valykite filtrus, naudokite tinkamas priemones
Remontas	Atsarginės dalys prieinamos, remontą atlieka profesionalas
Triukšmas	Maždaug 44-48 dB (standartinis įvertinimas)
Energijos klasė	E (įvertinimas, patikrinkite etiketėje)

Dažnai užduodami klausimai - CI 4B4F0A-80 CANDY

Kokie tikslūs indaplovės Candy CI 4B4F0A-80 matmenys?

Matmenys: aukštis nuo 818 iki 898 mm (reguliuojamas), plotis 598 mm, gylis 555 mm.

Kokio reikalingo vandens slėgio šiai indaplovei?

Vandens slėgis turi būti tarp 0,08 MPa ir 1 MPa (0,8 iki 10 bar).

Ar galiu pats įrengti indaplovę?

Montavimą turi atlikti kvalifikuotas specialistas, kad būtų užtikrintas saugumas ir atitiktis standartams.

Kaip sureguliuoti indaplovės aukštį?

Aukštis reguliuojamas priekinėmis ir galinėmis kojelėmis. Pakreipkite prietaisą, kad pasiektumėte galinę kojelę, tada tiesiogiai reguliuokite priekines kojeles. Aukštis gali svyruoti nuo 818 iki 898 mm.

Koks maksimalus durų skydo svoris?

Durų skydas neturi viršyti 9 kg. Jei daugiau, susisiekite su klientų aptarnavimo tarnyba.

Kaip sumontuoti garų izoliacinę juostą?

Pridėtą garų izoliacinę juostą (ref. E) uždėkite po stalviršiu ir ant gretimų baldų šonų, kad apsaugotumėte nuo drėgmės.

Ką daryti, jei durys netinkamai užsidaro?

Patikrinkite, ar indaplovė yra lygi (reguliuokite kojeles). Neteisingas nuolydis gali trukdyti sandariai užsidaryti.

Kokie yra saugos įtaisai?

Indaplovėje yra apsaugos nuo perpildymo įtaisas, kuris išjungia vandens tiekimą esant nenormaliam lygiui.

Kaip pritvirtinti indaplovę prie gretimų baldų?

Naudokite pateiktus varžtus šoniniam tvirtinimui prie baldų. Jei neįmanoma, naudokite laikiklius tvirtinimui prie stalviršio (atsižvelkite į medžiagą).

Kur galiu atsisiųsti visą instrukciją?

Instrukcija nemokamai prieinama PDF formatu tokiose svetainėse kaip notice-facile.com. Taip pat galite jos paprašyti el. paštu per vertimo tarnybą.

NAUDOJIMO INSTRUKCIJA CI 4B4F0A-80 CANDY

Ši montavimo instrukcija skirta virtuvės gamintojams, kurie integruos šiuos produktus. Siekiant saugumo ir geriausių rezultatų, atidžiai perskaitykite šią instrukciją, įskaitant saugos nurodymus, ir laikykite ją ateities reikmėms. Prieš tęsdami montavimą, užsirašykite serijinį numerį, nes jis gali prireikti taisymo atveju. Patikrinkite, ar transportavimo metu nebuvo pažeidimų ir kilus abejonių prieš naudojimą pasitarkite su techniku. Visada laikykite visą pakuotės medžiagą vaikams nepasiekiamoje vietoje.

Pastaba: Šiame dokumente pateiktos savybės ir vaizdai yra tik informacinio pobūdžio ir gali būti pakeisti be įspėjimo.

Turinys

1 Saugumo įspėjimai dėl įdiegimo p.2-3

2 Kur įrengti indaplovę p.3

3 Indaplovės matmenys p.4-5

4 Diegimo vaizdo įrašas žingsnis po žingsnio p.6

5 Įrankiai diegimui p.6

6 Montavimo matmenys p.7

7 Indaplovės įrengimo nurodymai p.8 - 17

7.1 Garų juostelės montavimas 7.2 Aukščio reguliavimas 7.3 Galinės kojos reguliavimas 7.4 Priekinių kojelių aukščio reguliavimas 7.5 Pasvirimo reguliavimas 7.6 Įdėjimas į integruotą skyrių 7.7 Priekinių kojų tvirtinimas 7.8 Skydelio paruošimas 7.9 Skydelio montavimas 7.10 Mašinos tvirtinimas prie virtuvės

8 Jungtis prie vandens ir elektros tinklo p.18 - 19

8.1 Jungimo schema 8.2 Saugos įtaisai

9 Pristatymas vartotojui p.19

10 Indaplovės išmontavimas p.19

1 Saugumo įspėjimai dėl įdiegimo

Perskaitykite šias instrukcijas prieš pradėdami gaminio montavimą. Jūsų saugumas mums labai svarbus. Prieš naudodami gaminį, atidžiai perskaitykite šią informaciją.

• Montavimą turi atlikti kvalifikuotas technikas, kuris žino ir laikosi galiojančių šalies, kurioje vykdoma montavimo procedūra, įstatymų bei gamintojo nurodymų;
• Jei reikia gamintojo pagalbos norint pašalinti dėl neteisingo įrengimo kilusias problemas, tokia pagalba neįtraukiama į garantiją;
• Pašalinkite pakuotės medžiagas prieš įjungdami prietaisą;
• Išpakavę produktą, įsitikinkite, kad jis nėra pažeistas. Jei pastebėjote problemų, susisiekite su techninės pagalbos centru prieš pradėdami montavimą ir nejunkite jo prie elektros tinklo;
• Sugedęs produktas gali sukelti trumpąjį jungimą, elektros smūgį, gaisrą ir kitus pavojus;
• Patikrinkite, ar pakuotėje yra priedų ar papildomų medžiagų (maišeliai su varžtais, dokumentai, brošiūros ir kt.) ir, jei taip, juos išimkite ir pasilikite;
• Netinkamas įrengimas gali sukelti žalą ar sužalojimus žmonėms, gyvūnams ar daiktams. Gamintojas neatsako už tokią žalą ar sužalojimus;
• Saugus naudojimas garantuojamas tik tuo atveju, jei įrengimas buvo atliktas teisingai pagal šias instrukcijas. Netinkamo įrengimo atveju atsakomybė tenka montuotojui; • Diegiant prietaisas neturi būti prijungtas prie elektros tinklo;
• Rekomenduojama montuojant mūvėti apsaugines pirštines, kad būtų išvengta pjūvių;
• Netinkamos instaliacijos, prietaiso klastojimo ar netinkamo prijungimo atveju produkto garantija netenka galios;
• Įsitikinkite, kad po įmontavimo produkto maitinimo laidas nebūtų prieinamas;
• Sumontavus kabelis neturi liestis su judančiomis virtuvės komponentų dalimis (pvz., stalčiumi) ir neturi būti veikiamas mechaninių jėgų;
• Pristatydamas gaminį galutiniam vartotojui, technikas turi įsitikinti, kad jis buvo tinkamai įdiegtas;
• Nejunkite gaminio prie elektros tinklo, kol priekinis skydelis nebus visiškai sumontuotas. Priešingu atveju gali kilti elektros pavojus.
• Būkite atsargūs transportuodami, gaminys yra sunkus.
• Prieš pradėdami montavimą, patikrinkite visus integruotos ertmės matmenis, palygindami juos su instrukcijomis šiame vadove. Atkreipkite dėmesį, kad galima sulyginti duris su kitais baldais, net jei jos yra aukštesnės nei valdymo skydelis.
• Įsitikinkite, kad montavimo vieta yra stabili ir tvirta.
• Užklijuokite apsauginę plėvelę iš montavimo rinkinio po stalviršiu ir ant aplinkinių baldų. Ši plėvelė saugo baldus nuo drėgmės.
• Būkite atsargūs atidarydami ir uždarydami gaminį.
• Netinkamas montavimas gali sukelti gaminio apvirtimą.
• Gaminys turi būti lygus, kad tinkamai veiktų, kitaip durys tinkamai neužsidarys, o karšti garai išeis į išorę.

Kur įrengti indaplovę

2

• Įdiekite ir naudokite šį gaminį uždaroje, uždengtoje, sausoje ir gerai vėdinamoje aplinkoje.
• Neįrenkite gaminio atvirose vietose, kuriose jis būtų veikiamas oro sąlygų.
• Sumontuokite gaminį netoli elektros lizdo.
• Naudokite gaminį tik tuo atveju, jei jis yra įmontuotas, kitaip kyla sužalojimo ir nudegimo pavojus;
• Nedėkite indaplovės po kaitlente;
• Negalima įrengti gaminio šalia šilumos šaltinių (radiatorių, krosnių ir kt.);
• Nedėkite gaminio ant kilimų ar panašių paviršių;
• Padėkite gaminį ant švaraus, lygaus ir tvirto paviršiaus;

3 Indaplovės matmenys

Matmenys mm

Produkto priekinis aksonometrinis vaizdas

Priekinis produkto aksonometrinis vaizdas su virtuvės durelėmis

⚠ DĖMESIO: jei virtuvės skydas sveria daugiau nei 9 kg, kreipkitės į techninę pagalbą.

Matmenys mm

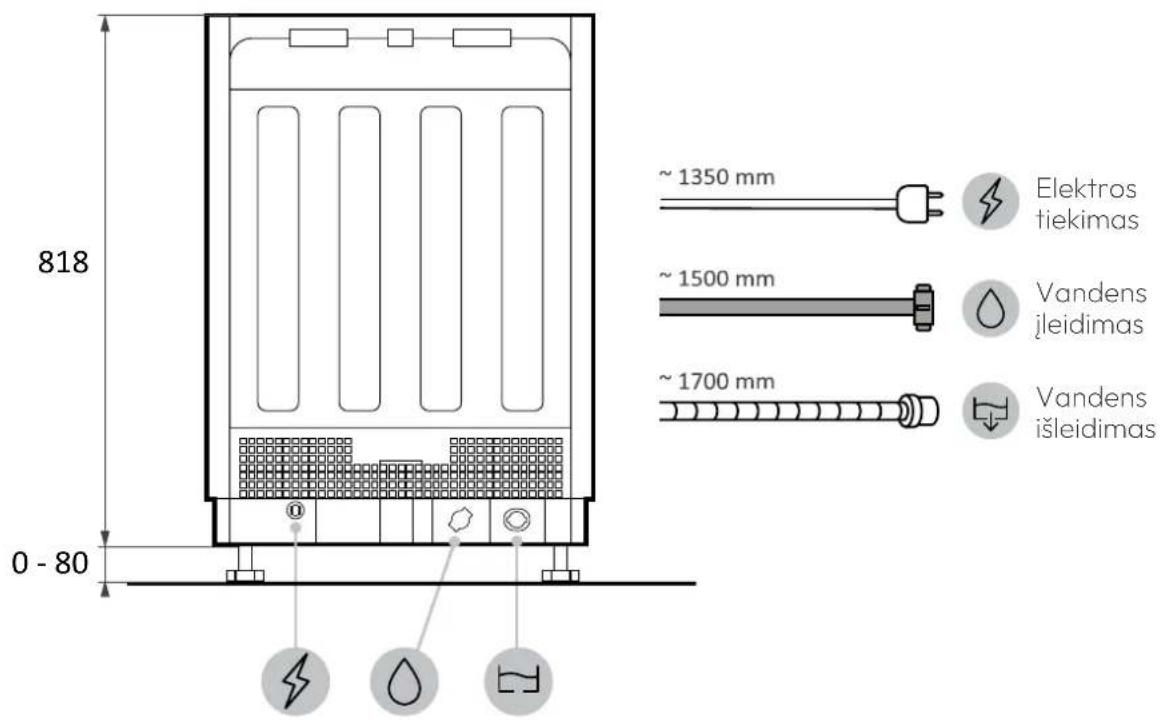

Vaizdas iš galo

Šoninis vaizdas

4 Įdiegimo vaizdo įrašas žingsnis po žingsnio

Galite peržiūrėti gaminio diegimo vaizdo įrašą nuskaitydami QR kodą:

arba spustelėję šią nuorodą

5 Įrankiai diegimui

Reikalingi įrankiai

Įrankiai, pateikiami su gaminiu

Matmenys mm

Aksonometrinis vaizdas

A

DĖMESIO: Minimalus indaplovės aukštis yra 818 mm; tokiu atveju atstumas tarp virtuvės durelių ir grindų turi būti nuo 90 iki 120 mm. Jei indaplovė pakelta (maks. 898 mm), atstumas tarp durelių ir grindų turi proporcingai padidėti iki 170–200 mm.

7 Indaplovės įrengimo nurodymai

7.1 Garų juostelės montavimas

Užklijuokite juostą po stalviršiu ir šonams šalia esančių spintelių

1.

2.

7.2 Aukščio reguliavimas

Pakreipkite indaplovę pakeldami galinę dalį apie 10 cm

7.3 Galinės kojos reguliavimas

Reguliuokite galinės kojelės aukštį iš priekio, kaip nurodyta.

7 Indaplovės įrengimo nurodymai

7.4 Priekinių kojelių aukščio reguliavimas

Veikti tiesiogiai priekinėse kojelėse. Jei reikia, šiek tiek pakelkite indaplovę.

Išlyginkite indaplovę vertikalioje ir horizontalioje plokštumoje.

7.6 Įdėjimas į įmontuojamą skyrių

Įdėkite indaplovę į įmontuojamą skyrių ir patikrinkite matmenis bei nuokrypius.

7.7 Priekinių kojų tvirtinimas

Patikrinus visus matmenis, galutinai pritvirtinkite priekines kojeles, kad jos laikui bėgant neišsilaikytų. Šią operaciją galima atlikti ir po virtuvės panelės pritvirtinimo.

7 Indaplovės įrengimo nurodymai

7.8 Skydelio paruošimas

1.

Išmatuokite atstumą tarp gretimų durelių viršutinio krašto ir indaplovės;

Perkelkite matmenį ant virtuvės skydelio ir pažymėkite centrą.

3.

Uždėkite gręžimo šabloną ir vykdykite pateiktas instrukcijas;

7.8 Skydelio paruošimas

4.

Nuimkite šabloną ir pritvirtinkite priedus.

⚠ DĖMESIO: Venkite, kad varžtų galvutės išlįstų už galinės skydelio pusės montuojant rankeną.

Prijunkite skydelį prie indaplovės;

Prikalkite skydelį prie indaplovės apatinės dalies;

3.

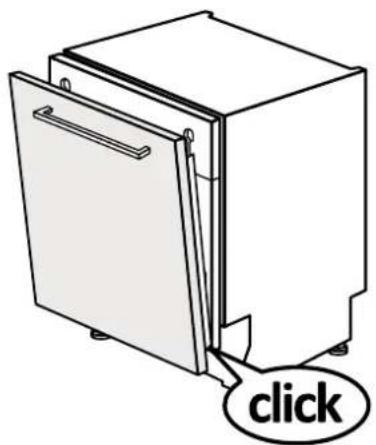

Prikalkite skydelį prie indaplovės viršutinės dalies;

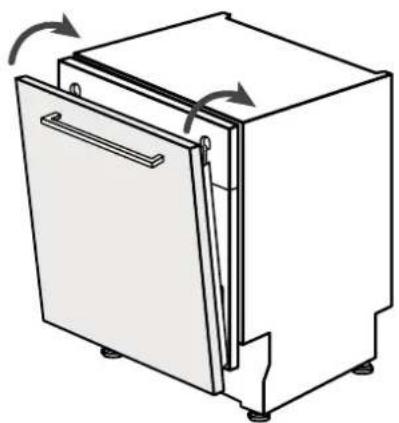

Atidarykite indaplovės duris, laikydami virtuvės skydelio apatinę dalį, tada atsukite apatinius varžtus;

Įsitikinkite, kad skydelis yra pilnai įstatytas; pritvirtinkite virtuvės skydelį prie indaplovės naudodami pridėtus varžtus.

7 Indaplovės įrengimo nurodymai

⚠ DĖMESIO: Dabar prijunkite indaplovę prie vandens ir elektros tinklo, vadovaudamiesi 8 skyriuje pateiktais nurodymais.

7.10 Mašinos tvirtinimas prie virtuvės

Instrukcijos, kaip pritvirtinti indaplovę prie gretimų spintelių šono.

⚠ ĮSPĖJIMAS: Jei negalite pritvirtinti indaplovės šonu, naudokite pridedamus laikiklius ir pritvirtinkite ją prie stalviršio; būkite atsargūs, jei stalviršio medžiaga nėra mediena.

8 Jungtis prie vandens ir elektros tinklo

8.1 Jungimo schema

Montavimo schemos stulpeliui

⚠️ ĮSPĖJIMAS: Įsitikinkite, kad vandens slėgis yra tarp 0,08 Mpa ir 1 Mpa.

8.2 Saugos įtaisai

Visos indaplovės turi apsaugą nuo perpildymo, kuri gedimo atveju, kai vandens lygis viršija normą, automatiškai sustabdo vandens tiekimą ir/arba pašalina perteklių.

Išsamesnės informacijos rasite Vartotojo vadove.

Pristatymas vartotojui

9

Įdiegimo pabaigoje:

• Informuokite vartotoją apie pagrindines funkcijas;
• Informuokite vartotoją apie visus svarbius saugaus naudojimo ir tvarkymo aspektus;
• Pristatykite vartotojui priedus ir naudojimo bei montavimo instrukcijas, kurias reikia atidžiai saugoti.

Idiegimo pabaigoje nuimkite apsauginę plėvelę, juostą ir visas kitas pakuotes bei išimkite pridedamus priedus iš indaplovės.

Pastaba: Tikroji produkto išvaizda priklauso nuo pasirinkto modelio.

Indaplovės išmontavimas

10

• Atjunkite gaminį nuo elektros ir vandens tiekimo;
• Išsukite tvirtinimo varžtus,
• Šiek tiek pakelkite gaminį ir visiškai jį ištraukite;
• Šis gaminys nepažeidžia baldų, kurie taip pat gali būti naudojami su nauju prietaisu.
