Tip produs	Mașină de spălat vase încorporabilă
Marcă	Candy
Model	CI 4B4F0A-80
Dimensiuni (Î x L x A)	818-898 x 598 x 555 mm
Înălțime reglabilă	Da, de la 818 la 898 mm
Greutatea maximă a panoului de ușă	9 kg
Alimentare electrică	220-240 V ~ 50/60 Hz (estimare standard)
Lungime cablu alimentare	Aproximativ 1350 mm
Lungime furtun de alimentare cu apă	Aproximativ 1500 mm
Lungime furtun de evacuare	Aproximativ 1700 mm
Presiunea apei	0,08 - 1 MPa (0,8 - 10 bar)
Capacitate	12-14 seturi (estimare standard pentru acest tip)
Funcții principale	Spălare, uscare, programe variate
Siguranță	Dispozitiv automat anti-inundație
Instalare	Încorporare, necesită un tehnician calificat
Întreținere	Curățați filtrele regulat, utilizați produse adecvate
Reparabilitate	Piese de schimb disponibile, reparare de către un profesionist
Zgomot	Aproximativ 44-48 dB (estimare standard)
Clasă energetică	E (estimare, de verificat pe etichetă)

Întrebări frecvente - CI 4B4F0A-80 CANDY

Care sunt dimensiunile exacte ale mașinii de spălat vase Candy CI 4B4F0A-80 ?

Dimensiunile sunt: înălțime de la 818 la 898 mm (reglabilă), lățime 598 mm, adâncime 555 mm.

Care este presiunea apei necesară pentru această mașină de spălat vase ?

Presiunea apei trebuie să fie între 0,08 MPa și 1 MPa (0,8 la 10 bar).

Pot instala eu însumi mașina de spălat vase ?

Instalarea trebuie efectuată de un tehnician calificat pentru a garanta siguranța și conformitatea cu normele.

Cum se reglează înălțimea mașinii de spălat vase ?

Înălțimea se reglează prin picioarele din față și din spate. Înclinați aparatul pentru a accesa piciorul din spate, apoi ajustați picioarele din față direct. Înălțimea poate varia de la 818 la 898 mm.

Care este greutatea maximă a panoului de ușă ?

Panoul de ușă nu trebuie să depășească 9 kg. Dincolo de aceasta, contactați serviciul clienți.

Cum se instalează banda anti-vapori ?

Aplicați banda anti-vapori furnizată (ref. E) sub planul de lucru și pe părțile laterale ale mobilierului adiacent pentru a proteja de umiditate.

Ce trebuie făcut dacă ușa nu se închide corect ?

Verificați dacă mașina de spălat vase este la nivel (reglarea picioarelor). O înclinare incorectă poate împiedica închiderea etanșă.

Care sunt dispozitivele de siguranță ?

Mașina de spălat vase este echipată cu un dispozitiv anti-inundație care oprește alimentarea cu apă în cazul unui nivel anormal.

Cum se fixează mașina de spălat vase de mobilierul adiacent ?

Utilizați șuruburile furnizate pentru a fixa lateral de mobilier. Dacă nu este posibil, utilizați suporturile pentru fixare pe planul de lucru (atenție la material).

De unde pot descărca manualul complet ?

Manualul este disponibil gratuit în format PDF pe site-uri precum notice-facile.com. Îl puteți solicita și prin e-mail prin serviciul de traducere.

MANUAL DE UTILIZARE CI 4B4F0A-80 CANDY

Acest manual de instalare este destinat producătorilor de bucătării care vor integra aceste produse. Pentru a asigura siguranța și a obține cele mai bune rezultate, citiți cu atenție acest manual, inclusiv instrucțiunile de siguranță, și păstrați-l pentru referințe viitoare. Înainte de a continua cu instalarea, notați numărul de serie, deoarece poate fi necesar în caz de reparații. Verificați dacă există daune în timpul transportului și consultați un tehnician în caz de îndoială înainte de utilizare. Păstrați întotdeauna toate materialele de ambalaj ferite de copii.

i Notă: Caracteristicile și imaginile conținute în acest document sunt pur orientative și pot fi modificate fără notificare prealabilă.

Cuprins

1 Avertismente de siguranță pentru instalare p.2-3

2 Unde se instalează mașina de spălat vase p.3

3 Dimensiunile maşinii de spălat vase p.4-5

5 Unelte pentru instalare p.6

6 Dimensiuni de încorporare p.7

7 Indicații privind instalarea mașinii de spălat vase p.8 - 17

7.1 Instalarea benzii de aburi
7.2 Reglarea înălțimii
7.3 Reglarea piciorului din spate
7.4 Reglarea înălțimii picioarelor din față
7.5 Reglarea înclinatiei
7.6 Introducerea în compartimentul încorporat
7.7 Fixarea picioarelor din față
7.8 Pregătirea panoului
7.9 Instalarea panoului
7.10 Fixarea maşinii la bucătărie

8 Racordarea la rețeaua de apă și electricitate p.18 - 19

8.1 Diagrama de conectare
8.2 Dispositive de siguranță

9 Predarea către utilizator p.19

10 Demontarea maşinii de spălat vase p.19

1 Avertismente de siguranță pentru instalare

Citiți aceste instrucțiuni înainte de a începe instalarea produsului. Siguranța dumneavoastră este foarte importantă pentru noi. Citiți cu atenție aceste informații înainte de a utiliza produsul.

• Instalarea trebuie efectuată de un tehnician calificat care cunoaște și respectă legile în vigoare în țara de instalare și instrucțiunile producătorului;
• Dacă este necesar sprijinul producătorului pentru eliminarea defectelor rezultate dintr-o instalare incorectă, acest sprijin nu este acoperit de garanție;
• Îndepărtați materialul de ambalare înainte de a pune în funcțiune aparatul;
• După despachetarea produsului, verificați dacă acesta nu este deteriorat și, în caz de probleme, contactați centrul de asistență înainte de a continua cu instalarea și nu îl conectați la rețeaua electrică;
• Un produs deteriorat poate cauza un scurtcircuit, un şoc electric, un început de incendiu și alte pericole;
• Verificați dacă ambalajul conține accesorii sau materiale suplimentare (pungi cu șuruburi, documente, broșuri etc.) și, dacă este cazul, îndepărtați-le și păstrați-le;
• O instalare incorrectă poate provoca daune sau vătămări persoanelor, animalelor sau bunurilor. Producătorul nu poate fi considerat responsabil pentru astfel de daune sau vătămări;
• Utilizarea în siguranță este garantată doar dacă instalarea a fost efectuată corect conform acestor instrucțiuni. În caz de daune din cauza montajului incorrect, responsabilitatea reviné instalatorului;
• În timpul instalării, aparatul nu trebuie conectat la rețeaua electrică;
• Se recomandă purtarea mănușilor de protecție în timpul instalării pentru a evita rănirile prin tăiere;
• În caz de instalare incorectă, manipulare neautorizată a aparatului sau conectare neconformă, garanția produsului devine nulă;
• Asigurati-vă că, după instalare, cablul de alimentare al produsului nu este accesibil;
• După instalare, cablul de alimentare nu trebuie să intre în contact cu părți mobile ale componentelor bucătăriei (de exemplu, un sertar) și nu trebuie să fie supus solicitărilor mecanice;
• La livrarea produsului către utilizatorul final, tehnicianul trebuie să se asigure că a fost instalat corect;
• Nu conectați produsul la rețeaua electrică până când panoul frontal nu este complet instalat. În caz contrar, poate exista un pericol electric;

• Aveți grijă în timpul transportului, produsul este greu;

• Înainte de a începe instalarea, verificați toate dimensiunile compartimentului încorporat comparându-le cu instructiunile din acest manual. Retineți că este posibilă alinierea ușii cu celelalte uși de mobilier, chiar dacă depășește panoul de control în înălțime;

• Asigurați-vă că zona de instalare este stabilă și solidă;
• Aplicați folia de protecție furnizată în kitul de instalare sub blatul de lucru și pe mobilierul din jur. Această folie protejează mobilierul de umezeală;
• Aveți grijă la deschiderea și închiderea produsului;
• O instalare incorrectă poate duce la răsturnarea produsului;
• Produsul trebuie să fie nivelat pentru a funcționa corect, altfel ușa nu se va închide corect, ducând la scurgeri de aburi'fierbinti.

Unde să instalati mașina de spălat vase

2

• Instalati și utilizati acest produs într-un mediu închis, acoperit, uscat și bine ventilat;
• Nu instalati produsul în spații deschise expuse intemperiilor;
• Montați produsul în apropierea unei prize electrice;
• Utilizați produsul doar dacă este introdus într-un spațiu încastrat, altfel riscați răni și arsuri;
• Nu instalati mașina de spălat vase sub o plită;
• Nu instalati produsul în apropierea surselor de căldură (radiatoare, sobe etc.);
• Nu amplasati produsul pe covoare sau suprafete similare;
• Aşezati produsul pe o suprafață curată, plană și solidă.

3 Dimensiunile maşinii de spălat vase

Dimensiuni în mm

Vedere axonometrică frontală a produsului

Vedere axonometrică frontală cu ușă de bucătărie

ATENTIE: dacă panoul de bucătărie cântărește mai mult de 9 kg, contactați centrul de service.

Dimensiuni în mm

Vedere din spate

Vedere laterală

Video de instalare pas cu pas

Puteți viziona videoclipul de instalare al produsului scanând codul QR:

sau făcând clic pe următorul

Unelte pentru instalare

Dimensiuni în mm

Vedere axonometrică

A

ATENTIE: Înălțimea minimă a mașinii de spălat vase este de 818 mm; în acest caz, distanța dintre ușa bucătăriei și podea trebuie să fie între 90 și 120 mm. Dacă mașina de spălat vase este ridicată (max. 898 mm), distanța ușă-podea trebuie să crească proporțional, până la un maxim între 170 și 200 mm.

7 Indicații privind instalarea mașinii de spălat vase

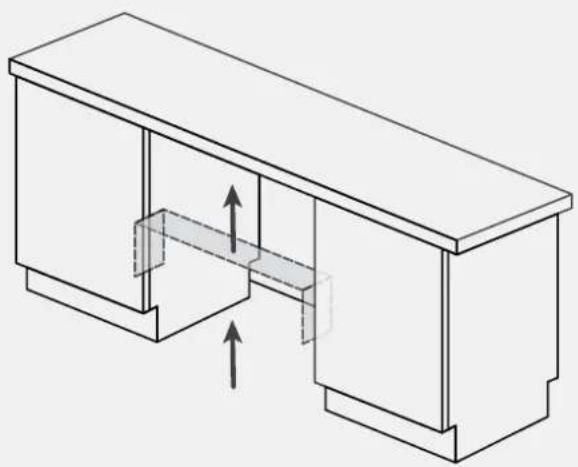

7.1 Instalarea benzii de protectie împotriva aburului

Aplicați banda sub blatul de lucru și pe lateralele dulapurilor adiacente.

1.

2.

7.2 Reglarea înăltimii

Înclinați mașina de spălat vase ridicând partea din spate cu aproximativ 10 cm.

7.3 Reglarea piciorului din spate

Reglați înălțimea piciorului din spate de la partea din față a mașinii conform indicațiilor.

7 ndicatii privind instalarea maşinii de spălat vase

7.4 Reglarea înălțimii picioarelor din față

Actionați direct asupra picioarelor din față. Dacă este necesar, ridicati ușor mașina de spălat vase.

7.5 Reglarea înclinatiei

Nivelați maçina de spălat vase pe plan vertical și orizontal.

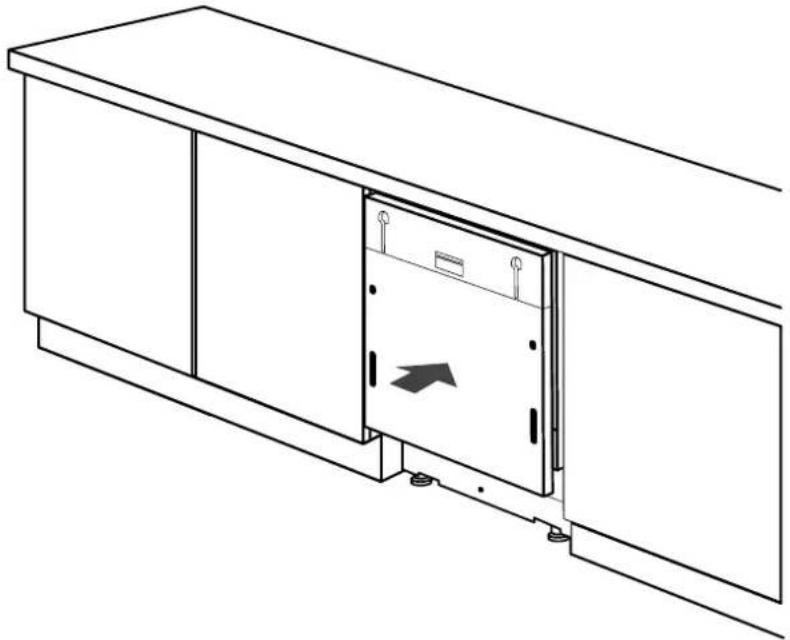

7.6 Introducere în compartimentul de încastrare

Introduceți maçina de spălat vase în compartimentul de încastrare și verificați dimensiunile și toleranțele.

7.7 Fixarea picioarelor din față

După ce ați verificat toate dimensiunile, fixați definitiv picioarele din față pentru a nu se desface în timp. Această operațiune poate fi efectuată și după aplicarea panoului de bucătărie.

7 Indicații privind instalarea mașinii de spălat vase

7.8 Pregătirea panouului

1.

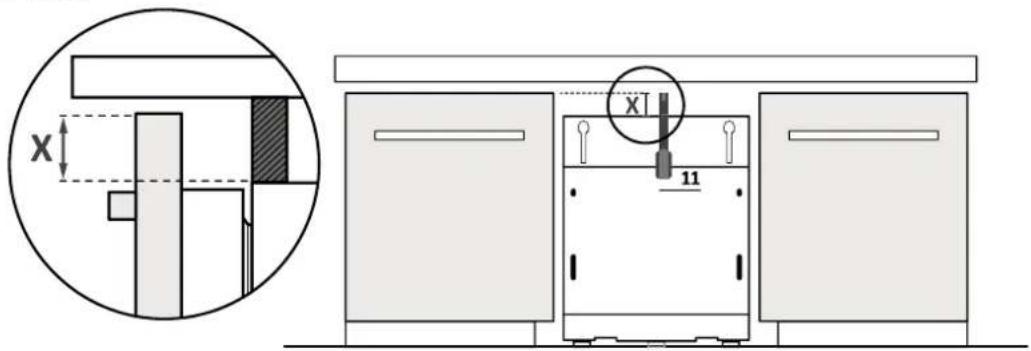

Măsurați distanța dintre marginea superioară a ușilor adiacente și mașina de spălat vase;

Transferați măsurătoarea pe panoul de bucătărie și identițcați centrul;

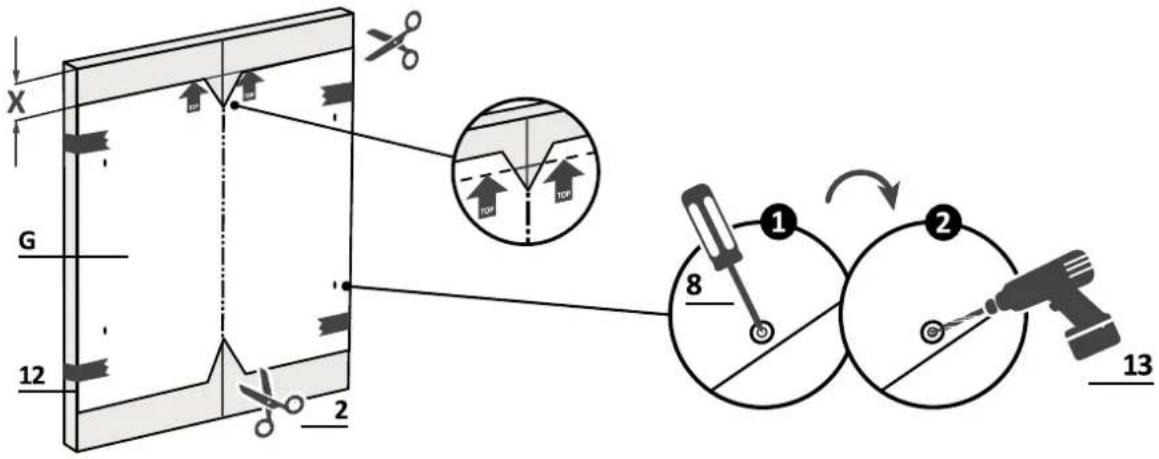

3.

Aplicați şablonul de găurire și urmați instrucțiunile furnizate;

7.8 Pregătirea panoului

4.

Îndepărtați șablonul și aplicați accesoriiile.

⚠️ ATENTIE: Evitați ca capetele şuruburilor să iasă în relief pe partea din spate a panoului în cazul montării mânerului.

7 ndicații privind instalarea mașinii de spălat vase

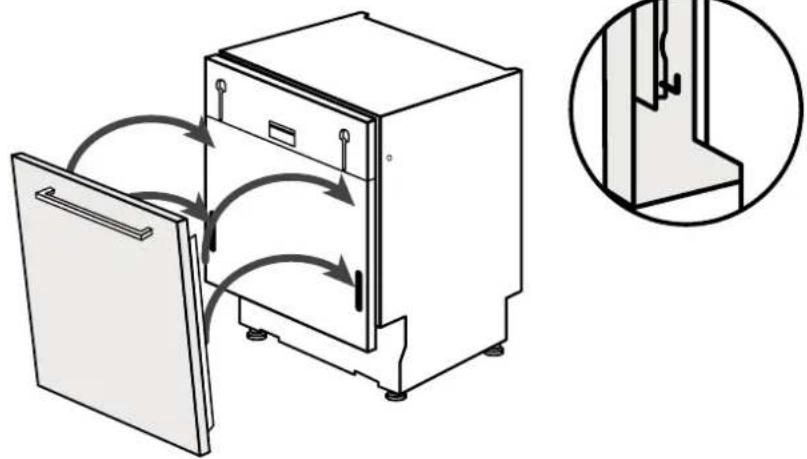

7.9 Instalarea panoului

1.

Prindeți panoul de mașina de spălat vase;

Fixați panoul în partea de jos a mașinii de spălat vase;

3.

Fixați panoul în partea de sus a mașinii de spălat vase;

7.9 Instalarea panoului

4.

Deschideti ușa mașinii de spălat vase, menținând partea inferioară a panoului de bucătărie, apoi desfaceți șuruburile inferioare;

Asigurați-vă că panoul este complet introdus; fixați panoul de bucătărie la mașina de spălat vase folosind șuruburile furnizate.

7 ndicații privind instalarea mașinii de spălat vase

ATENTIE: Conectați acum mașina de spălat vase la rețeaua de apă și electricitate, respectând indicațiile din capitolul 8.

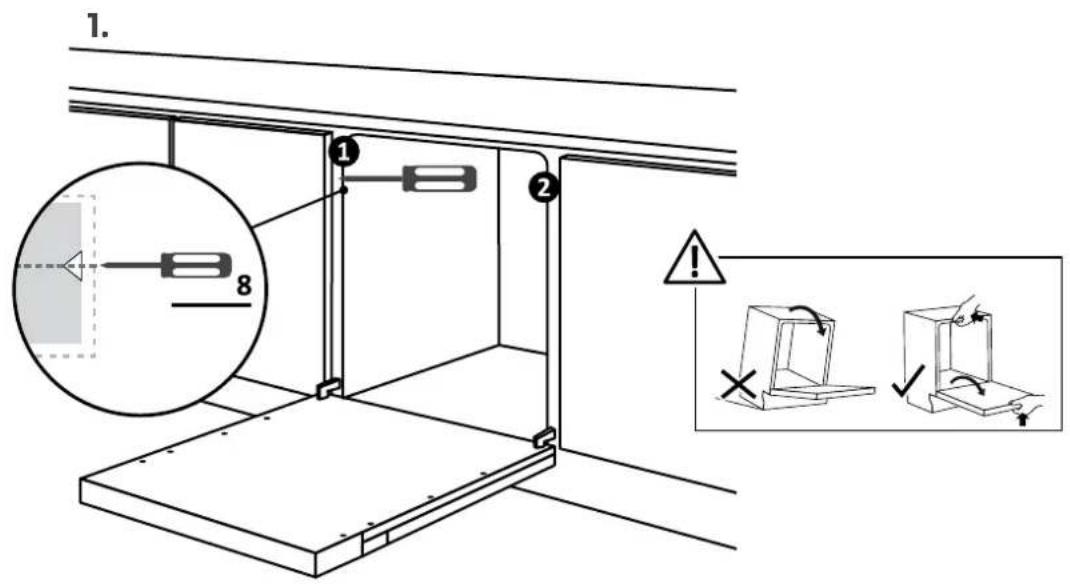

7.10 Fixarea maşinii de bucătărie

Instrucțiuni pentru fixarea mașinii de spălat vase de partea laterală a dulapurilor adiacente.

⚠️ ATENTIE: Dacă nu puteți fixa lateral mașina de spălat vase, folosiți suporturile furnizate și fixați-o pe blatul de lucru; aveți grijă dacă materialul blatului nu este din lemn.

8 Conectare la rețeaua de apă și electricitate

8.1 Diagrama de conexiune

Diagrama de instalare în coloană

ATENTIE: Asigurati-vă că presiunea apei este între 0,08 Mpa și 1 Mpa.

8.2 Dispositive de siguranță

Toate maşinile de spălat vase sunt dotate cu un dispozitiv de siguranță împotriva revărsării care, în cazul în care apa depășește nivelul normal din cauza unei defectiuni, oprește automat alimentarea cu apă și/sau evacuează excesul.

Pentru mai multe detalii, consultați Manualul utilizatorului.

Predarea către utilizator

La sfârşitul instalării:

• Informați utilizatorul despre funcțiile esențiale;
• Informați utilizatorul cu privire la toate aspectele relevante pentru siguranța utilizării și manipulării;
• Livrați utilizatorului accesoriiile și instrucțiunile de utilizare și montaj pentru păstrare atentă.

La finalul instalării, îndepărtați folia de protecție, banda adezivă și toate celelalte materiale de ambalare și scoateți accesoriiile furnizate din interiorul mașinii de spălat vase.

Notă: Aspectul real al produsului depinde de modelul ales.

Demontarea maşinii de spălat vase

• Deconectați produsul de la rețeaua electrică și de apă;
• Deşurubați şuruburile de fixare;
• Ridicati uşor produsul și scoateți-l complet;
• Acest produs nu deteriorează mobilierul, care poate fi folosit și cu un nou aparat electrocasnic;
